某武警交通中队库房
防雷设计方案

设计单位：陕西伟信防雷科技有限公司
设计人员：张世伟138 9181 7152
设计日期：2014年08月12日

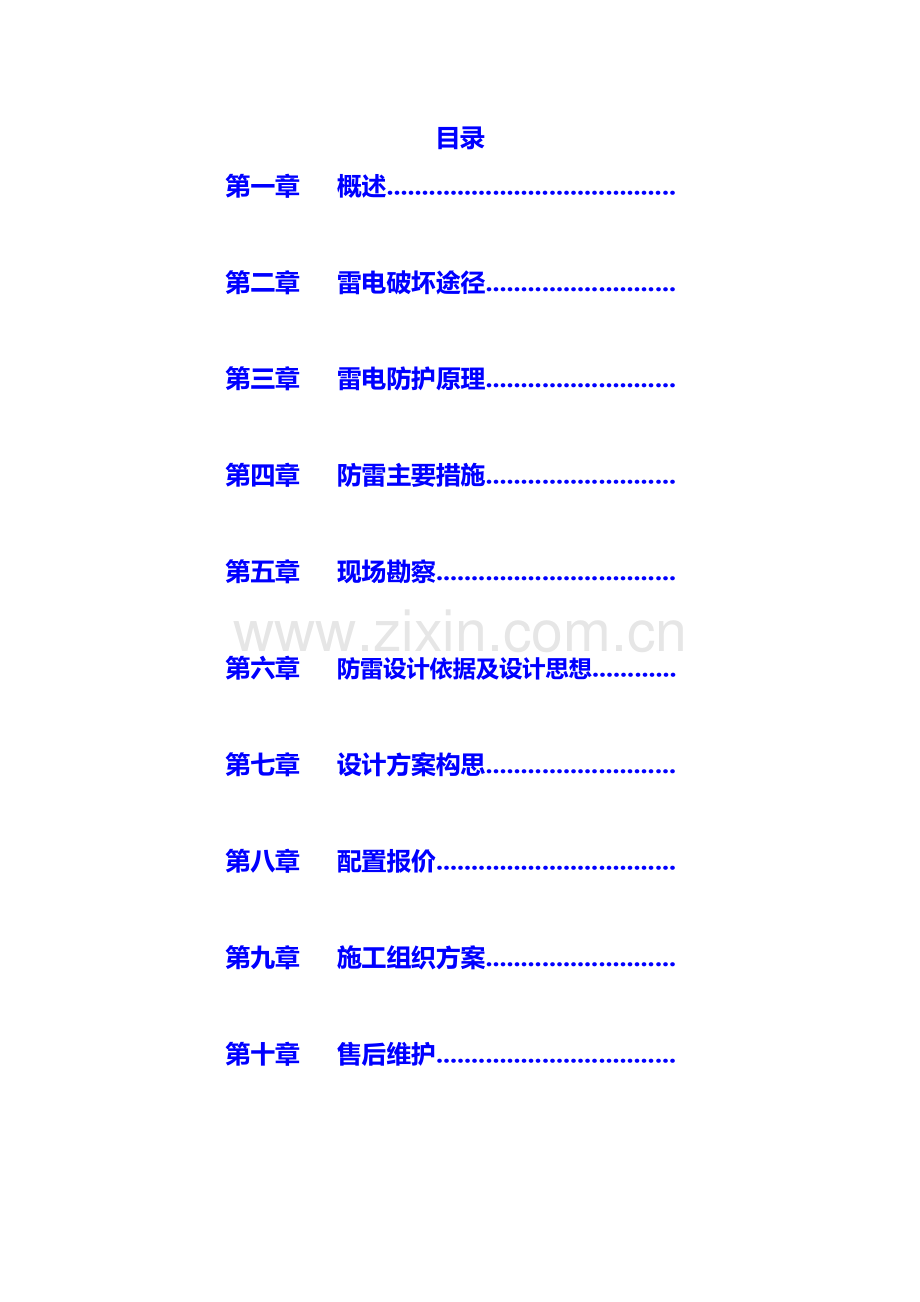

目录
第一章 概述.........................................

第二章 雷电破坏途径...........................

第三章 雷电防护原理...........................

第四章 防雷主要措施...........................

第五章 现场勘察..................................

第六章 防雷设计依据及设计思想............

第七章 设计方案构思...........................

第八章 配置报价..................................

第九章 施工组织方案...........................

第十章 售后维护..................................

一、防雷概述
雷电灾害是最严重的十种自然灾害之一，全球每年因雷击造成人员伤亡，财产损失不计其数。我国雷暴活动也十分频繁，全国有21个省会城市，雷暴日都在50天以上，最多达134天。随着我国国民经济日益发展，部队的建设和发展已成为中国综合国力提高的必要因素。然后，雷电这种自然灾害却一直威胁着部队的建设和设备的安全，因此，对部队综合防雷保护工作势在必行。
雷电是一种极具破坏力的自然现象，其电压可高达数百万伏，瞬间电流更可高达数十万安培。千百年来，雷电所造成的破坏可谓不计其数。落雷后在雷击中心1.5-2Km半径的范围内都可能产生危险过电压损害线路上的设备。雷电灾害如同暴雨、飓风一样都属于气象（自然）灾害，它与水、旱、刑事犯罪、交通事故统称为影响社会安全和经济发展的六大灾害。
一般而言，雷电灾害具有突发性、多样性、复杂性、破坏性和选择性等特点。随着现代化高新技术产品基础---电子技术的迅速发展和广泛运用，雷电灾害跟踪而至，还呈现出新的特点：受灾面大大扩展，特别容易侵入与高新技术最密切的领域，损失和危害程度大大增加。随着我国国民经济日益发展，部队的建设和发展已成为中国综合国力提高的必要因素。然后，雷电这种自然灾害却一直威胁着部队的建设和设备的安全，因此，对部队综合防雷保护工作势在必行。。
在雷电灾害防御方面，纵观人类防雷历史，已有两个多世纪，从建筑物防雷发展到供电防雷、电气和电子设备防雷，现在已进入第四个阶段即现代微电子设备防雷。防雷技术和产品，也随着现代高新技术发展得到显著发展，除传统的避雷针引雷拦截技术外，已拥有消散消减、屏蔽隔离、抑制分流、疏导均衡等电位、优化接地泄放和雷电控测定位预警等技术，并相应研制出多种高科技的隔离装置、电涌保护器、高效防腐降阻剂等设备、器件和产品，出现了火箭与激光等人工影响雷电的装置和雷电探测预警系统设备，这都为有效防御治理雷电灾害奠定了技术和物质基础。
工业化和科技的进步使得各种高层建筑和特殊用途建筑如雨后春笋般的拔地而起，这也为雷电防护提出了大量新的问题。“静电抵抗”、“电磁干扰”、“热岛效应”等等的问题都有待进一步去研究和结局。近十多年来围绕这些问题人们进行了不懈的努力，提出了许多新的防雷理论，研制出一大批新的防雷器件、设备和材料，开发出许多全新的雷电防护技术。我国于1994年颁布了新的《建筑物防雷设计规范》GB50057-2010，该规范参考了大量国际标准，对原有的规范做了大量的修改，无论从指导思想、技术要求还是技术措施上讲都处在国际领先地位，这也标志着我们国家对雷害的重视。

二、 雷电破坏途径
1-1直击雷
在雷雨季节，雷暴活动频繁的区域内，雷云直接通过人体，建筑物或设备等产生对地放电。这是各种雷电危害中最严重的。
1-2 感应雷击
从雷云密布到发生闪电放电的整个过程中，雷电活动十分频繁，主要表现为A、静电感应：在雷云来临时，雷云低部分布着大量的负电荷，由这些负电荷产生的静电场。B、电磁感应：闪电电场在闪电通道周围的空间产生磁场，这种随时间变化的磁场在附近的各类金属导体上激发出感应电动势和感应电流。
1-3电磁脉冲辐射
闪电放电时，其电流是随时间而非均匀变化的。闪电的电磁脉冲辐射通过空间以电磁波的形式耦合到对瞬态电磁脉冲极其敏感的现代电子设备，也造成设备故障或损坏设备。
1-4地电位反击
在雷暴活动区域内，当雷电闪击到建筑物的接闪装置上时，尽管接闪装置的接地系统十分良好，其接地电阻也很小，但由于雷电流幅值大，波头陡度高，雷电流流过时也会使接地引下线和接地装置的电位骤升到上百千伏。如果建筑物的接地引下线与各种金属导线、管道或用电设备的工作地线间的绝缘距离未达到安全要求，则可能造成接地引下线与各种金属导线、管道或用电设备的工作地线之间放电，从而使这些金属导线、管道或用电设备的工作地线上引入反击电流，造成人身和设备雷击事故。

三、雷电的防护原理

①　 直击雷
一般防直击雷是通过避雷装置即接闪器（避雷针、避雷带、避雷网、避雷线引下线）构成完整的电气通路后将雷电流泄入大地。按照滚球法计算被保护物应在接闪器的保护范围内，接地冲击电阻不大于10Ω。
②　 感应雷
感应雷击防护应主要从线路防护考虑。机房电源进线处应加装电源避雷器，机房信号进线处应加装信号避雷器。计算机场地的安全保护接地应不大于4Ω，交流工作接地应不大于4Ω。直流工作接地如果设备有特殊要求，按设备的特殊要求接地，无特殊要求则参照交流工作接地的要求，应不大于4Ω。
机房用电是由配电房集中供电实现的，既：由总配电房内配电柜分动力、空调、照明等多条供电线路分别供至楼内用电系统。因此，对网络数据及语音、安全防范等系统设备供电线路防感应雷保护也要整体考虑。
本方案制定的目的是考虑实际环境因素和用户实际需要而做出一套比较完整而易于操作的防雷设计及安装技术的防雷方案，从而达到建筑物免受雷击引起火灾事故及人身安全事故。

四、防雷的主要措施

根据GB50057-2010《建筑物防雷设计规范》的规定，目前对雷电进行防护的措施主要包括以下几种方法：
4-1：直击雷防护措施
屋面宜采用装设在建筑物上的避雷网（带）和避雷针或由这两种混合组成的接闪器。避雷网（带）应沿屋角、屋脊、屋檐和檐角等易受雷击的部分敷设，网格间距二类不大于10m×10m或12m×8m，三类不大于20m×20m或24m×16m,对于平屋面的建筑物，当其宽度不大于20m时，可仅沿周边敷设一圈避雷带。
4-2：引下线
每栋建筑物的引下线不应小于两根，并应沿建筑物四周均匀或对称布置，其间距不应大于25m。当利用建筑物四周的钢筋或柱子作为引下线时，可按跨度设引下线，但引下线平均间距不应大于25m。
4-3：接地
宜采用建筑物全部或绝大多数柱子基础的钢筋作为接地体。如条件不允许或自然接地体达不到要求时，可架设引下线外敷独立接地，接地电阻值不应大于10Ω。
4-4：防雷电感应措施
低压线路宜采用埋地电缆或敷设在架空金属线槽内的电缆引入。采用埋地引入时，其埋地长度应大于15m。当架空线直接引入时，在入户处应加装电源保护器，并将其与绝缘子铁脚、金具连在一起接到接地装置上。电源处应加装相应的电涌保护器，信号线和电话线在拉入室内时也应加装相应的电涌保护器。引下线应和防雷电感应、电气设备、信息系统等接地共用同一接地装置，以达到等电位效果。
4-5：计算机机房防雷措施
经调查，当前大部分厂区设有计算机机房，为了使电子计算机系统稳定可靠及保障机房工作人员有良好的工作环境，机房电源应采用地下电缆，机房应设等电位连接带与引下线连接，交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地应与等电位连接带连接共用一组接地装置，接地电阻“就低不就高”。

五、现场勘察情况
图①

图②

图③

图④

图⑤

该部队内部共有4栋建筑，分别为：生活区、一个封闭式车库、一个半封闭车库和一个值班岗亭。其中生活区建筑：L=50，W=30m，H=3m； 封闭车库：L=50m，W=30m，H=12m； 封闭车库：L=50，W=30m，H=6m。建筑均采用轻钢结构，四周空旷无高大建筑，根据现场勘查，建筑均无加装防雷措施，雷雨天气，易遭受雷电袭击。　
六、防雷设计依据及设计思想
1、设计依据：
《建筑物防雷设计规范》 GB50057-2010
《电子计算机机房设计规范》 GB50174-2008
《雷电电磁脉冲的防护》 IEC 6I312
《过电压保护器》 IEC 61643
《SPD 通讯网络防雷器》 IEC 61644
《低压配电设计规范》 GB 50054-2013
《工业与民用电力装置的过电压保护设计规范》 GBJ 64-83
《电气装置安装工程接地装置施工及验收规范》 GB 50169-2006
《建筑物防雷》 IEC 61024
《建筑与建筑群综合布线系统工程设计规范》 GB/T50311-2007
《建筑物电子信息系统防雷技术规范》 GB50343-2012
2、方案设计原则
A、应考虑环境因素、雷电活动规律、系统设备的重要性、发生雷灾后果的严重程度，分别采取相应的防护措施；
B、应坚持全面规划、综合治理、优化设计、多重保护、技术运用、经济合理、定期检测、随机维护的原则，进行综合设计及维护。
C、应采用直击雷防护、等电位连接、屏蔽、合理布线、其用接地系统和安装浪涌保护装置等措施进行综合防护，必须坚持预防为主，安全第一的指导方针。
D、应根据所在地区雷暴等级设备放置在雷电防护区的位置不同，采用不同的防护标准。

七．设计方案构思
1、现场进行防雷改造建筑物分布图如下：

2、据现场勘查，防护对象均为钢结构建筑物，由于钢结构建筑物的金属屋面更容易引起雷击，传统建筑物的避雷方式是采用富兰克林常规避雷导体或避雷地结合避雷网，但是金属屋面的金属板薄，无法安装高大沉重的传统避雷针，其次从闪电理论来讲，云地闪电与人类关系最密切，它是雷雨云中荷电中心对大地的脉冲放电过程，该过程除存在光导、回击主要脉冲放电过程外，还存在一系列其他脉冲放电过程，回击的特点是峰值电流高，放电时间段，回击的电流脉冲平均峰值为几十到几百千安，持续时间约为几十到上百微妙，形成了闪电电流的剧烈变化，现在的做法，有安装多棵避雷针形式或避雷网形式，也有采用避雷带形式，不论采用什么形式的接闪器，首先必须考虑防雷效果，对建筑物内部设备的保护，同时还应考虑施工实现的问题，所以除开第一类防雷建筑物外，可直接利用金属屋面作接闪器，根据建筑物的使用性质，对金属板的厚度要求不一样（如下表），
存放物品
金属板厚度
无易燃物品
0.5mm
有易燃物品
≤4mm（铁）
≤5mm（铜）
≤7mm（铝）
厚度达不到要求时，屋面不能做接闪器，可采用25*25mm的铝合金方管将扁钢架空，扁钢与方管之间用直杆螺栓固定，方管与彩板之间用AB胶黏结，这样既能防水又能防锈。屋檐部位的接闪器，可采用铆钉将扁钢与金属板铆住，这样即牢固又美观。
钢结构建筑物日益渐增，而相关的防雷规范还未出台，因此钢结构建筑物的防雷装置设计应以系统方法为知道，注重现代建筑物防雷的整体性、结构性、层次性和目的性原则，按防雷规程整体地做好各项防雷要素的配合，才能发挥良好的防雷作用。
3、屏蔽
钢结构建筑物的屏蔽，可根据自身的特点采取相应的措施，常规建筑物的屏蔽是采取法拉第笼式保护法，钢结构建筑物可采用自身的感结构，做好垂直和水平方向的导体连接来达到屏蔽的效果。
4、钢结构建筑物的内部防雷
避雷针（避雷带、避雷网）、引下线和接地系统等构成外部防雷系统，主要是为了保护建筑物免受雷击引起火灾事故及人身和财产安全事故，内部防雷系统则是防止雷电和其他形式的过电压侵入设备中造成毁坏，这是外部防雷系统无法保证的，为了实现内部避雷，需要进出各保护区的电线，金属管道等都要连接避雷及过电压保护，并进行等电位连接。
4.1防雷电感应
雷电感应是指雷电放电时，在附近到提上产生的静电感应和电磁感应。所形成的过电压可能使金属部件之间产生火花放电，其危害在于它能感应出相当高的电压，由此发生火花放电引发爆炸事故。雷电波侵入是指由于雷电对架空线路或金属管道的作用，使冲击过电压波沿着这些管线侵入建筑物内，从而危及人身安全和损坏设备，这些雷害现场站雷害的绝大部分，凡事有防雷要求的建筑物均应考虑，钢结构建筑物也不例外。

5、具体方案设计
1、根据规范要求和现场实际情况，该中队建筑物为钢结构建筑，其中生活区住房、两座封闭式车库、半封闭车库的金属屋顶面厚度＞0.5mm，且为三类防雷建筑，所以可利用其屋面的金属面板做为接闪器，利用其钢柱做为引下线，无需再做防直击雷措施，并将其建筑可靠接地，接地电阻≤1Ω。
2、鉴于值班岗亭24小时有人值守且周围比较空旷，无任何防雷措施，所以给岗亭加装一支高度为1.5m的绝缘避雷针，在岗亭4m处做一个接接地装置，用φ35mm的软铜线并穿线管将绝缘避雷针和接地装置可靠连接，接地电阻≤4Ω.
3、供电系统防护措施：

①电源一级防护
在总配房总电源处安装一级电源防雷器。型号：WJA380-100。产品参数：标称通流容量（ 8/20μs）：60/100KA/线；泄漏电流：＜10uA；响应时间：≤25ns；并联安装，具有工作状态指示功能，无续流和插入损耗。

②电源二级防护
在总配电箱分电源处安装二级电源防雷器。型号： WJA220-80 产品参数：标称通流容量（ 8/20μs）：40/80KA/线；；泄漏电流：＜10uA；响应时间：≤25ns；并联安装，具有工作状态指示功能，无续流和插入损耗。

③电源三级防护
电源三级防护主要针对重要设备予以保护
在设备配电箱前端安装单相电源防雷器，型号：WJA220-40。
单相电源防雷器 产品参数：标称通流容量（ 8/20μs）：20/40KA/线；泄漏电流：＜10uA；响应时间：≤25ns；并联安装，具有工作状态指示功能，无续流和插入损耗。

4、弱电系统设备雷电防护措施
弱电系统如消防系统、保安监控系统、计算机网络系统、通信线路等，下述是针对这些系统所做防雷保护措施，仅供参考。
1、精密仪器防雷
精密仪器的供电系统应设计安装相符合的电源、信号SPD保护。精密仪器设备等电位连接是将所有设备的金属外壳应连接到接地排上。
2、消防系统
消防电子设备采用交流供电时，在交流电源系统中应设置SPD保护，由消防控制室引出的信号线联动控制线等，应根据建筑物的重要性，装设适配的SPD。消防控制室内，应设置S型等电位接地网格，室内所有设备主机、联动控制盘等设备的机架（壳）配线槽、设备保护接地、电源系统保护接地、SPD接地端均应做等电位连接。

3、保安监控系统
安防监控系统主控机、分控机的信号控制线、通信线、电源线、各检测监控器的报警信号线，在穿过不同防雷分区时，应在防雷分区界面处装设适配的SPD。在终端摄像头处分别安装监控系统组合式防雷器，在监控机房视频阵距切换控制器前端安装视频信号防雷器，在视频矩阵切换控制器处的各个视频线进线处安装视频、控制、电源防雷器并接地。
4、计算机网络系统
 网络系统中各类集线器的输入、输出端口应分别装设数据线SPD，当终端设备与集线器之间的距离超过30m时，重要终端设备的信息插座也要装设一个SPD。网络系统中各类调制解调器的输入和输出端口应分别装设数据线路SPD。在服务器前端和网络层交换机处分别计算机网络信号防雷器，网络系统中路由器的输出端应装设SPD。
5、程控交换系统
各楼层程控交换配线架、程控交换总配线架加装通信线路防雷器。
以上消防系统、监控系统和计算机网络系统防雷设计详细方案还可参考伟信防雷公司相应系统的详细防雷设计方案。

5、防雷接地
1、根据现场情况在建筑物四周每隔25米做一个接地体，并用镀锌扁铁连接至建筑物钢柱。接地体示意图：

接地是防雷工程的最重要环节，不论是直击雷防护还是雷电的静电感应、电磁感应和雷电波入侵的防护技术，最终都是把雷电流送入大地。因此没有良好的接地技术，就不可能有合格的防雷工程。
鉴于现场周边为无硬化地面，所以将接地体制作在建筑物四周。接地体共18个，每个接地体用模块4个，铜包钢8根，降阻剂4袋。接坑长7m，宽0.8m，深0.7m。然后在接地坑内将接地模块水平放置，使接地模块与土壤良好接触，将铜包钢接地棒垂直砸入接地坑内，再撒上降阻剂配合使用。模块和铜包钢之间用镀锌扁钢连接，连接应可靠，连接处不应松动、脱焊、接触不良；并在焊接处作防腐处理然后将土回填并夯实。
图列：

接地产品介绍
1）烧制型高纯度接地模块WXD-02M(500*400*60MM)

产品性能及特点
　　1、接触电阻大大降低 2、接地电阻稳定
　　3、减少地电位及反击 4、使用寿命长 5、施工安装简单
产品使用方法
　　1、低电阻接地模块可选有垂直埋置或水平埋置。埋置深度不宜小于0.6米，一般为0.8~1.0米
　　2、采用多个模块埋置时,模块相距不宜小于4.0米.如条件不允许,或适当减小,与此同时就减小计算模块用量时模块系数的取值.
　　3、把模块包裹上高效防腐降阻剂.
　　4、回填上时应多灌水,分层夯实,回填完毕后再次浇水湿润.等模块充分吸湿(72小时)以后测量接地电阻.
2）铜包钢接地棒WXD-01B

铜包钢接地棒有组合式和单根式的两种，组合式接地棒施工更加方便，配有同轴连接管、驱动头和钻头等配件，根据不同地质及使用要求可以通过硅黄铜连接管连接，任意增加镀铜接地棒的长度。顶端采用驱动头（连接螺栓）连接，供接地棒打深时打击使用。末端采用特制钻头（连接螺栓）连接，将接地棒打深。技术参数
1.镀铜层厚度≥0.254mm(符合UL 467《接地与搭接设备安全标准》)2.抗拉强度60000n/cm23.平直度误差≤1mm/m4.铜层可塑性：接地棒（线）弯曲30度时，折角内外缘无裂缝现象5.铜层结合度：经附着力试验，除虎口钳钳口咬合处出现剥落铜层，其余部分铜钢结合良好，未出现剥离现象。可以按要求的长度连接接地棒，接地棒可以深入地下30m，而不受任何可能增加土壤电阻率及接地电阻的气候条件（如干旱和霜）的影响。
3）高效高纯度降阻剂YBD-Z25

降电阻原理
　　本降电阻剂由多种成份组成，其中含有电解质、石墨、固化剂、润滑剂、高效防腐剂及填充材料等。它呈黑色粉末状，是一种良好的导电体。将它施于接地体和土壤之间，一方面能与金属接地体紧密结合，形成足够大的电流流通面；另一方面又能向周围土壤渗透，有效降低周围土壤电阻率，在接地体周围形成了一个变化平缓的低电阻区域，从而达到降低接地电阻值的目的。
产品优点
　　降阻效果明显，能减少施工工作量，可少打接地体，尤其可用水平接地体代替难于施工的垂直接地体（在山区及岩石地区等）。施工方便，可解决施工场地受局限的困难，可大量节省金属材料，具有长效性与稳定性，防腐性能好。具有良好的吸水性和保水性，不易随水土流失，较少受气候的影响，综合技术经济性好等。

九、施工组织方案
1、 根据项目总体施工平面布置，设置材料库房一个，位置由项目部统一安排。材料加工则根据需要在现场加工，不另设加工场地。施工用水、电根据现场给水点、配电箱配置情况，由项目电工安排接驳点，根据安全用电规范及项目有关要求接驳。
2、技术措施准备
施工图纸已会审并进行交底，施工方案已编制完成并经过审批，技术交底已交给每一个施工人员。电焊机等施工机具使用状态良好。焊接质量是防雷接地施工质量控制的重点，施工前已做好焊接样板。
3、施工方法及技术措施
接地安装
人工接地体：开挖沟槽、检查确认、打入接地极和敷设地下接地干线；接地模块：开挖模块坑将地下接地干线引到模块上、检查确认、相互焊接、装置隐蔽检查验收合格、覆土回填。
9.3.1人工接地装置或利用建筑物基础钢筋的接地装置必须按设计图纸要求位置在距地1米处设接地电阻测试点。
9.3.2测试接地装置的接地电阻值必须符合≤10欧姆的设计要求。若实测电阻值达不到要求，则在引出预留线处增打人工接地极。
9.3.3防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于lm，且应采取均压措施或在其上方铺设碎石或沥青地面。
9.3.4接地模块顶面埋深应≥0.6m，接地模块间距不应小于模块长度的3~5倍。接地模块埋设基坑，一般为模块外形尺寸的1.2~1.4倍，且在开挖深度内详细记录地层情况。
9.3.5接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
9.3.6接地装置顶面埋设深度应≥0.6m。圆钢、角钢及钢管接地极应垂直埋人地下，间距不应小于5m。接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：
①扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；
②圆钢与圆钢搭接双面施焊时为圆钢直径的6倍，单面焊时为圆钢直径的12倍；
③圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；
④扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；
⑤除埋设在混凝土中的焊接接头外，均采取刷银粉等防腐措施。
9.3.7接地装置的材料除设计有要求外采用为钢材，热浸镀锌处理。
9.3.8接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。
4、防雷施工
做好基础接地体或人工接地体 安装完毕接地干线 敷设引下线 安装避雷针和避雷带。
9.4.1本建筑物利用周围柱子外侧两根主筋作为引下线。
　 9.4.2暗敷在建筑物抹灰层内的引下线应有卡钉分段固定;明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。
9.4.3当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
9.4.4明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5~1.5m;垂直直线部分1.5~3m；弯曲部分0.3 ~0.5m。
9.4.5设计要求接地的建筑物的金属门窗、器具等，应就近与接地干线连接可靠，幕墙金属框架接地待专业施工队伍进场后再呈报具体方案。
9.4.6建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
9.4.7避雷带应平正顺直，固定点支持件间距均匀、固定可靠，支持件间距为水平直线部分1m；垂直直线部分1.5~3m;弯曲部分0.5m，焊接部分补刷的防腐油漆完整刷的次数不得少于二遍。
9.4.8变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出干线连通。
9.4.9防雷接地施工时，应将焊接路线用黄色油漆等做出醒目标识，避免漏焊、错焊等现象出现。
9.4.10防雷设施利用建筑物钢筋及金属构件作接地体及引下线时，每层（段）焊接完成后在浇注混凝土前进行现场验收。具体为：完成桩与承台的焊接；完成承台与地梁的焊接；完成地梁均压网的焊接和地梁与负一层柱筋引下线的焊接；完成各层间柱筋引下线的焊接；完成各层均压环与柱筋引下线的焊接；完成均压环与金属门窗的连接；完成顶层避雷网格的连接；完成避雷针、网、带的敷设及天面金属物体的等电位连接。
9.4.11检测时施工工艺以目测为主，接地电阻及过渡电阻通过仪器仪表测试。
质量保证管理及技术措施
5组织措施
9.5.1按项目法施工管理模式组织实施，实现管理层和劳务层分离。一切工作按合同、按规范、按监理程序办事，所有参加施工的人员必须按照监理和全面质量管理的精神做好各项工作。严格执行公司质量体系文件，并建立相应的考核制度。
9.5.2建立质量保证体系，在项目部统一指挥下，根据规范、标准、施工组织设计或施工方案的要求组织施工。以保证和提高各工序的安装质量来保证工程质量。
9.5.3建立健全施工管理人员质量职责，强化质量管理意识。
施工负责人质量职责
◆认真贯彻执行本公司的质量方针、质量目标及质量体系文件，使项目管理符合质量体系要求；
◆认真贯彻执行国家及地方有关技术规范、工艺标准和操作规程，对质量负责；
◆做好项目质量计划、制定工程质量目标及质量保证措施，做好工程施工总结；
◆督促项目管理组成员认真履行本岗位质量职责，认真组织好自检、互检、专检，完善施工质量记录；
◆掌握本工程的施工动态、定期召开质量会议，正确处理质量与进度的关系，确保安全、文明施工；
◆控制好各类工程施工变更的手续及程序。
施工员质量职责
◆掌握有关的施工规范、工艺标准和操作规程，对本分项工程质量负责；
◆认真阅读并审查施工图纸，参加图纸会审，负责向施工班组及有关人员进行技术交底，负责按规范、标准、规程及设计图要求指导施工；
◆根据项目质量计划及建筑施工进度编制本分项工程材料、设备、机具及劳动力需求计划，控制材料、设备质量及人员持证上岗；
◆绘制紧密与土建进度配合的实际形象进度，使管理人员随时掌握工程施工进度情况，随时加强和调整施工力量，跟进补救措施，确保工程总工期的实现。
◆合理安排施工场地，搞好文明施工；
◆做好施工日志，技术档案资料等各种质量记录；
◆组织隐蔽工程验收，工序交接验收，分项工程验收，参与质量评定及交工验收；
◆积极推广新技术、新设备、新材料、新工艺。
质安员质量职责
◆负责对管辖工程实施质量安全检查、监督和管理。
◆负责检查、落实项目质量计划中质量保证措施；
◆严格贯彻国家有关施工及验收规范，对管辖工程质量把关，凡不符合规定的工程提出限期整改意见，并对执行情况跟踪检查；
◆遇有严重违反规范、规程行为，可能发生重大质量、安全事故情况有权先停止并报告领导处理；
◆发生质量事故，应及时按规定上报，并参加事故的调查处理工作，参与事故调查分析报告；
◆参加管辖工程的分项工程的质量检验、评定；
◆抓好班组的质量、安全教育，必要时建议召开质安工作会议，不断加强和完善质量安全工作。
◆认真贯彻公司质量保证手册的执行，做到工程质量分级管理，把好质量关。在竣工验收时达到质量目标，保证优良等级和要求，一次交验合格。
◆认真组织施工管理人员熟悉图纸，领会各部位设计意图和施工关键，施工前认真进行图纸会审，并参与向作业班组工人进行技术交底。
◆严格执行材料质量检查验收制度：设备材料进场必须有出厂合格证和具有按规定的产品使用认证书，并对品种、数量、外观、出厂日期等进行逐一检查，合格后方能发放施工；
9.5.4对施工质量通病的预防措施及过程控制
9.5.5加强技术管理，认真执行国家规范、操作规程及各项规章制度，明确岗位责任制，组织学习、熟悉图纸、施工组织设计、方案，建立技术考核制度。
9.5.6加强并做好各层次的施工前技术交底，填写好技术交底记录，作为施工文件归放工程档案，使施工人员切实做到心中有数。
9.5.7严格按施工方案进行施工，所有工程都须达到有关规范及行业标准要求。
9.5.8加强材料采购和管理，严格执行材料的验收制度，进场材料和加工品均应执行验收手续，经自检合格后，报监理部门验收，审批后方可使用。坚持做到不合格材料不准进场，不准使用。
9.5.9严格质量检查验收标准，执行“三检”制度，贯彻落实好隐检规定的要求，在隐检前以书面通知送达监理工程师。隐检合格后及时办理隐检手续，并对隐蔽项目进行摄像、照相备档。
9.5.10施工过程中，施工员及资料员应做好检查验收记录和整理好有关技术资料，并保存归档。施工员要坚持每天如实填写施工日志。
9.5.11严格按图施工，按操作规程操作，按施工及验收规范、质量评定标准进行检验，控制每一个细部工程质量。
9.5.12针对创优工程，采取必要的措施，实行质量否决权，不合格分项必须进行返工。不合格分项工程发现流入下道工序，要追究班组长责任。
6.成品保护措施
9.6.1 施工作业前应熟悉图纸，制订多工种交叉施工作业计划，既要保证工程
进度，又要保证交叉施工不产生相互干扰，防止盲目赶工期，造成互相损坏，反复污染等现象的产生。
9.6.2提高成品保护意识，以合同、协议等形式，明确对上道工序的保护责任
及本工序工程的保护，提高产品保护的责任心。
9.6.3 上道工序与下道工序应办理必要的交接手续，明确各方的责任。
9.6.4在工程收尾阶段，应有专人分层，分片看管，以防产品（成品）被损坏。
7、安全文明施工管理及措施
7．1施工安全管理及技术措施
施工安全需格外重视。防范、杜绝违章作业，是搞好现场安全工作的关键。
9.7.1对进入施工现场的全体人员普及安全基本知识教育，对进入施工现场的新工人进行三级安全教育。
9.7.2特种作业人员持证上岗。进入现场的特种作业人员，如电工、焊工，必须经进有培训资格的机构培训，考核合格，持证上岗。
9.7.3在同一场地施工的人员不得少于两人。
9.7.4进入现场必须正确佩戴安全帽，穿绝缘底鞋，正确使用劳动保护用品。
9.7.5严禁焊接时火花四处飞溅。
9.7.6两米以上高空、悬空作业必须佩戴安全带。严禁酒后施工。
9.7.7高空作业时，不准向下或向上乱抛材料、工具、杂物等物件。
9.7.8遵守施工用电安全规定，接电时须按工地电工的要求、安排接线。离开施工场地前要切断电源、气源，并仔细检查现场，消除火灾隐患。在闷顶、隔墙等隐蔽场所电焊时，操作完毕后半小时内应反复检查，预防留下火灾隐患。
9.7.9电焊操作不得与油漆、喷漆、木工等同时间、同地点上下交叉作业。
9.7.10电焊机必须设专用地线。不得使用带“病”的电焊工具，电焊的导线不要与装有易燃易爆气体的气瓶接触，也不得从生产、使用、储存易燃易爆物品的场所或部位穿过。电焊中危险性较大的地方应配置灭火器材。
9.7.11严禁酒后作业，施工现场禁止吸烟（应在指定吸烟区吸烟）。
9.7.12施工用电必须使用本公司标准化的临电配电箱，严格执行“三相五线供电”、“一机一闸（刀）一漏电开关”“金属外壳保护接地”等安全保障措施，不得用其它金属丝代替铅锡保险丝。
9.7.13动火作业必须办动火证，要配备足够的灭火器材（水、灭火器等），动火前必须清除作业面周围的可燃物，并指定专人负责监视现场。
9.7.14禁止使用缺档、断裂及用钉子钉成的梯子，梯子不得驳长或垫高使用，人字梯应有可靠限宽装置，在湿滑场所使用梯子必须采用有效的防滑措施。
9.7.15不得在无可靠防护的危险部位站立和操作（如临边及井道口等），在同一垂直面的上、下交叉作业必须设置安全防护间隔，并在进出口悬挂警示牌。
9.7.16严禁违章指挥、违章作业（冒险作业）、必须遵守劳动纪律。
9.7.17认真执行安全检查制度。
8、施工现场作业防火控制
9.8.1现场有要明显的防火宣传标志，定期对职工进行防火教育，组织防火检查。
9.8.2使用电气设备和易燃、易爆物品时，必须严格遵守防火措施，指定防火负
责人，配备灭火器材，确保施工安全。
9.8.3因施工需要搭设临时建筑，要符合防盗、防火要求，不得使用易燃材料。
9.8.4施工材料的存放、保管应符合防火安全要求，库房用非燃烧材料搭设，易
燃易爆物品应专库储存，分类单独存放，保持通风。不准在工棚内、库房内调配油漆等。
9.8.5工棚内不准作为仓库使用，不准存放易燃、可燃材料，因施工需要进入工
棚内的可燃材料，要根据工程计划限量进入，并采取可靠的防火措施。
9.8.6在施工现场要坚持防火安全交底制度。特别在进行电气焊、油漆等危险工作时，要有具体防火要求。
9.施工现场文明施工管理措施
9.9.1施工现场的办公室、仓库、工具房等临时设施按项目统一规定设置。所有设施门口都要有标明用途的标牌，并严格执行《施工现场防火管理规定》，按规定在有关部位设置足够的消防器材。
9.9.2进入施工现场人员一律要佩戴工作胸卡和安全帽。遵守现场各种规章制度，违者一律按章处罚；
9.9.3工人操作地点要保持整齐清洁，做到活完脚下洗，工完场地清。滞留在楼板、楼梯等位置的砂浆、泥土、杂物、碎料等要及时清理。
9.9.4所有垃圾必须倒在项目统一指定的堆放点，每天定时清理外运。
9.9.5施工临时用电线路严格按照国家规定进行敷设，执行公司《关于施工现场临时用电的管理规定》。每天由持证临时电工进行巡查和管理，发现安全隐患和事故苗头要及时处理，确保用电安全。
9.9.6动火作业必须按规定先办动火证方可进行，并按要求做好一切防火措施，避免发生火灾。
9.9.7严禁在施工现场乱拉大、小便，保持现场清洁卫生。
10现场办公室、工具房、仓库的文明管理措施
9.10.1办公室要清洁、整齐、有序，有关制度全部上墙张挂。
9.10.2工具房要保持整洁，不在通道上堆放杂物，严禁乱拉、乱接电线和使用电炉及一切电热器具。
9.10.3仓库物料经检验合格的要上架堆放，放置整齐、有序，并做出标识。库内保持整洁，道路要畅通无阻。
9.10.4严禁在施工现场烧香拜佛或用蜡烛照明。
9.10.5全体员工必须礼貌待人，使用文明用语。
11加强综合治理，全面推进文明施工管理
9.11.1工地实行综合治理责任制，把各项责任落实到具体人员身上。
9.11.2加强对进场人员的管理教育工作，特别要做好岗前培训和安全、纪律、法制教育。
9.11.3做好防盗窃工作，
