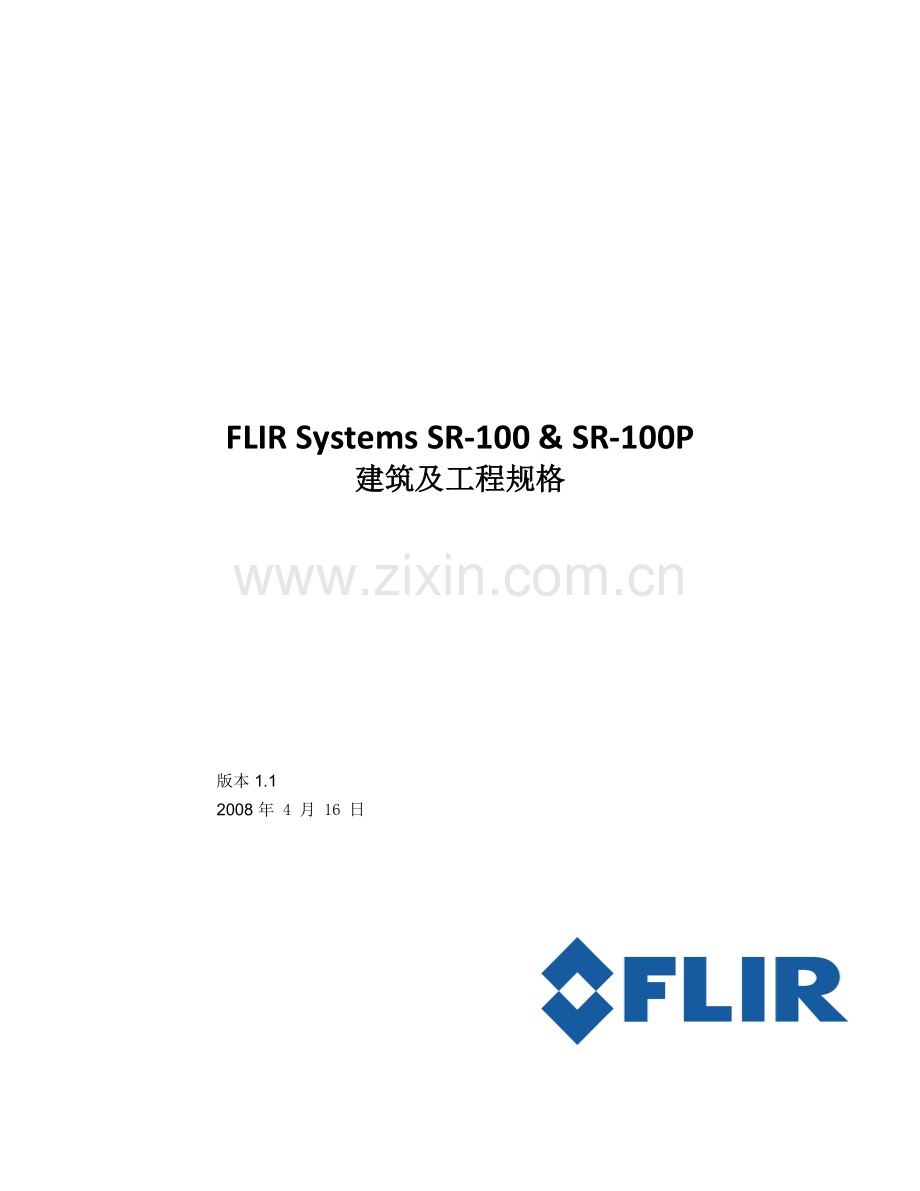

FLIR Systems SR-100 & SR-100P
建筑及工程规格

版本 1.1
2008 年 4 月 16 日

FLIR Systems, Inc.
Commercial Vision Systems
70 Castilian Drive
Goleta, CA 93117
1-877-773-3547

建筑及工程规格 FLIR Systems, Inc.
SR-100 和 SR-100P 型号

第一部分 – 未使用
第二部分 – 产品
1.01 热敏摄像机
A. 功能说明
1. 热敏摄像机无需任何可见或不可见（红外）光线或图像增强器便能“看见”物体（即产出图像）。热敏摄像机应为完全被动，而不会在任何频宽上释放能量或发光。使用热敏摄像机可使用户在完全黑暗状态下清晰分辨图像。
2. 热敏摄像机可使用户透过烟和薄雾查看场景中的热图像及热对比。
3. 热敏摄像机不应像图像增强器和可见光谱摄像机一样易受因强光产生的“图像浮散”的影响。
4. 热敏摄像机应使用非冷却氧化钒 (VOx) 微测辐射热计，该探测器可侦测到 7.5 – 13.5 μm 长波红外波段 (LWIR) 的光，而人眼是无法看见这种光的。
5. 摄像机出厂时应配有一个 100mm 固定式带防反射涂膜的锗镜头，提供7° 水平 x 5° 垂直的视场 (FOV)。热敏摄像机范围应按以下三个标准限定：
a. 探测 - 要探测物体是否存在，需要用 1.5 个或更多像素覆盖其临界尺寸。
b. 识别 – 识别物体的定义是能看出该物体的类型。这就是说，能够识别该物体是人、轿车还是卡车。确认物体至少需要占用 6 个像素方能覆盖整个临界尺寸。
c. 确认 – 确认物体的定义是能看出该物体是男人还是女人，或这个人是带着一把铁锹还是一杆步枪。确认物体至少需要占用 12 个像素。
6. 表 1 与表 2 列示辨认车辆及人体目标的大约 DRI（探测、识别及确定）范围。
镜头
探测
识别
确认
100mm
4.4km
1.1km
580m
表 1： 使用带 38 微米俯仰探测器的热敏摄像机辨认临界尺寸 2.3m 车辆的 DRI 范围

镜头
探测
识别
确认
100mm
1.6km
400m
200m
表 2： 使用带 38 微米俯仰探测器的热敏摄像机辨认人体目标的 DRI 范围

经推算： 在温差为 2 度、大气衰减系数为 0.85/km 的情况下，在上述指定距离达成拍摄目的的几率为 50%。实际距离可能会根据摄像机的配置、环境条件、用户经验和所用的显示器或屏幕的类型而有所不同。

7. 应提供在线场地安全规划工具，协助用户选择正确的摄像机及设计视频监测系统。 该工具应利用保存为 jpeg 图像格式的 Google Earth 地图，可让用户将各型号摄像机置于图中场地/建筑之上，模拟真实视场，身临其境的感受各台摄像机／镜片组合在探测、识别及确认方面的区别。 您可于 找到此工具。
8. 噪声等效温差 (NETD) 是以系统噪声为基准量度热成像器能探测到的最低物体温度的单位，通常以 mK 值定量。它是热成像系统最常见的性能系数，可准确体现热摄像机的灵敏度。热敏摄像机在 f1.6 或更低时的 NETD 低于 85mK。
9. 热敏摄像机应配有数字图像细节增强 (DDE) 滤镜。这种滤镜具备以 DSP 技术为基础的实时图像增强功能，能在所有场景条件下优化热图像，从而赋予视频最佳的对比度，并保持低噪声。DDE 无需用户输入指令，可自动调节适应所有场景条件。
10. 热敏摄像机应采用非均匀补偿 (NUC)，为每一像素提供一组补偿因数。 NUC 应使摄像机具备下列功能和优点：
a. 无需使用焦平面阵列 (FPA) 温度稳定。
b. 实现准瞬时摄像机启动。
c. 简化系统，减少功耗。
d. 扩大工作温度范围。
11. 热敏摄像机应具有平场校正 (FFC) 功能。FFC 功能可在场景和环境条件变化时保证最佳图像质量。用户可以通过 TVIS-7 用户界面上的 Do FFC 指令随时控制 FFC。用户界面提供两种 FFC 模式：
a. 自动模式：在自动 FFC 模式下，摄像机在温度变化达到一定程度，或在某一特定期间结束时（以较早者为准）时自动执行 FFC。选择此模式后，SR 摄像机图形用户界面会显示输入窗口，供用户指定启动自动 FFC 的温度变化及帧数。温度变化以度数计，有效范围在 0 度到 100 度之间，每次加 0.1 度。时限则以帧计，有效范围在 0 帧到 30,000 帧之间。
b. 手动模式：在手动 FFC 模式下，摄像机不会在温度变化或时限终止达到指定限值时自动执行 FFC，而是在用户按下 “Do FFC” 键后才执行。
12. 热敏摄像机带有自动增益控制 (AGC) 电路，可补偿场景变化，通过避免饱和及失真提升图像品质，并平衡信号电平，输出最佳图像品质。
13. 热敏摄像机应以同时具备白-热和黑-热工作模式为特色。在白-热（默认）模式下，高温图像将以白色，或比低温或背景区域稍亮的阴影显示。在黑-热模式下，高温图像将以黑色或较背景更暗的形式显示。摄像机应配有应用软件，可提供其他伪彩色调色选项。
14. 热敏摄像机应提供标准的 NTSC 制或 PAL 制模拟复合视频输出，可完全取代日光摄像机功能，并可以直接连接数字视频记录器、解码器和监测设备。
15. 热敏摄像机应具有一个串行接口用于摄像机设置及控制。摄像机应配有图形用户界面 (GUI)（如下文所描述），用于设置和控制。
16. 热敏摄像机应配有 IP-66 级户外外壳，并带有遮阳板和托架。托架上有 1/4x20 规格螺纹孔，可安装在立柱或挂墙上。所有电缆连接均隐蔽在外壳之内。 外壳为视频及电源电缆备有防水密封电缆导管装置。
17. 热敏摄像机应配有增压防爆型外壳，并带有遮阳板，保护摄像机不受恶劣环境条件的影响。摄像机外壳应在出厂前即已密封并作增压处理，以加强摄像机的稳定性，并降低维护成本。外壳应配备标准 Schrader 阀，可填入干燥氮气，并配有减压阀防止过压。摄像机应随附 16 针匹配连接器以供布线。
18. 摄像机外壳应配有防雷接地和过电压保护装置。外壳内装有独立的接地连接装置，连接到指定的接地片。接地导体可作为电源电缆捆束的一部分工作。
19. 所有摄像机设置和控制都应通过串行接口，在所连接的运行摄像机随附 TVIS-7 用户界面软件的计算机上进行。用户界面应提供下列摄像机设置：
a. 视频选项卡提供以下设置选项：
1) 平场校正：
a) 手动或自动选择
b) Do FFC 按键
2) 电子变焦
a) 1 倍变焦
b) 2 倍变焦
3) 自定区域
a) 全屏
b) 水平
c) 天空
d) 75%
e) 50%
f) 25%
4) 细节增强 - 每次发送时将 DDE 值增大至下一更高有效值。默认设置为 32。有效值为 16、24、32、64、96 及 128。
5) 查表 (LUT) – 使单一像素值映射到不同配色方案或调色板。 选项有：
a) 白热
b) 黑热
c) Sepia
d) 1 色
e) Ice Fire
f) Rain
6) 对焦位置（滑动条控制由近到远）
7) 对焦速度（滑动条控制由慢到快）
b. AGC 选项卡提供以下设置选项：
1) AGC 类型
a) 平台均衡
b) 线性直方图
c) 自动亮启
2) AGC 参数
a) 平台值（滑动条）
b) Mid ITT 偏移（滑动条）
c) 最大增益（滑动条）
c. 设置选项卡
1) 保存设置按键
2) 恢复设置按键
3) 更改 Pelco 设备地址（输入地址）
4) 摄像机核心控制
a) 发送不操作指令（测试摄像机连接）
b) 重置
5) 用户自定义指令界面
a) 功能码（输入编码）
b) 数据（输入数据）
c) 发送 SR 摄像机指令按键
d. 工具 - 配置
1) 串行通讯设置
a) 串行端口
b) 波特率
c) Pelco 地址
2) 日志（启用／禁用）
e. 关于（显示版本及系统信息）
20. 热敏摄像机应支持使用 Pelco KBD300 键盘控制摄像机的某些功能。 对摄像机的控制通过下表（见下页）所定义的 KBD300 键盘指令完成。

击键
TVIS-7 功能
切换值（第一个值为默认值）
近按键
调近焦点
注： 持续按住近或远按键仅能使焦点移动三秒。 必须放开按键再按下才可执行进一步操作。
远按键
调远焦点
CW 操纵杆
开启 2 倍电子变焦

CCW 操纵杆
关闭 2 倍电子变焦

1. 开启辅助设备

1. 关闭辅助设备
红外极性到白热

2. 开启辅助设备
开启 2 倍电子变焦

2. 关闭辅助设备
关闭 2 倍电子变焦

3. 开启辅助设备
切换： 平台值
250, 300, 400, 50, 150, 200
3. 关闭辅助设备
切换： AGC 类型
平台、自动亮启、线性
平台、自动亮启、线性
4. 关闭辅助设备
红外平场校正

5. 关闭辅助设备
切换： LUT 调色板
白、黑、 Sepia、 色 1、FireIce、Rain
6. 开启辅助设备
切换： Photon DDE 增益
32, 64, 96, 128, 16, 24
6. 关闭辅助设备
切换： AGC 自定区域
全视角、水平天空、地面、中心、中心（较小）
7. 开启辅助设备
切换： Photon 中的 MID ITT
140, 160, 200, 60, 100, 120
7. 关闭辅助设备
切换： 最大增益值
8, 10, 12, 2, 4, 6

B. 技术说明
1. 采用 100 mm 镜头的热敏摄像机应至少达到以下标准：
分辨率／图像大小（水平 x 垂直）
320 X 240
镜头
100mm（7°水平 x 7°垂直视场）
传感器类型
耐用型非冷却氧化钒微测辐射热计
光谱响应
7.5 至 13.5μm
敏感度
f1.6 时 <85mK NETD
像素间距
38 微米
视频输出
NTSC 或 PAL
最小对焦范围
3 m / 15 ft.，电子可调
远程串行接口
RS-422 或 Pelco D
用户界面
通过支持 Pelco-D 或基于 Windows 的应用软件 （基于 Windows 的 TVIS-7 图形用户界面）的设备
输入电压
14-32 V 直流电压或 18-27 V 交流电压
输入功率要求
24 V 直流电压时，额定 8 W，峰值 36 W
24 V 交流电压时，额定 8 W，峰值 36 W
工作温度范围
-32°C 至 55°C（-25° F 至 131° F）
存储温度范围
-50℃ 至 85 ℃
镜头加热器
恒温控制
连接器类型
螺口终端
外壳保护等级
IP-66 及 Mil-Std 810E
重量
8 lb (3.6 kg)
SR-100 尺寸
14.25” (362mm)（长）x 5.0” (127mm)（宽）x 5.7” (145mm)（高）

该热敏摄像机应为FLIR SR-100。
2. 在内压防爆外壳中采用 100 mm 镜头的热敏摄像机应至少达到以下标准：
分辨率／图像大小（水平 x 垂直）
320 X 240
镜头
100mm（7°水平 x 5°垂直视场）
传感器类型
耐用型非冷却氧化钒微测辐射热计
光谱响应
7.5 至 13.5μm
敏感度
f1.6 时 <85mK NETD
像素间距
38 微米
视频输出
NTSC 或 PAL
最小对焦范围
7 米（自动）
远程串行接口
RS-422 或 Pelco D
用户界面
通过支持 Pelco-D 或基于 Windows 的应用软件 （基于 Windows 的 TVIS-7 图形用户界面）的设备
输入电压
14 – 32 V 直流电压或 24 V 交流电压
输入功率要求
额定 8 W/峰值 36 W
工作温度范围
-40°C 至 50°C（-40° F 至 122° F）
存储温度范围
-50℃ 至 85 ℃
镜头加热器
恒温控制
连接器类型
16 针连接器
外壳保护等级
IP-66 及 Mil-Std 810E
重量
11.5 lb (5.2 kg)
SR-100P 尺寸
18” (45.7cm)（长）x 5.50” (13.9cm)（高）x 4.50” (11.4cm)（宽）

该热敏摄像机应为FLIR SR-100P。
