导流板样件控制计划.doc

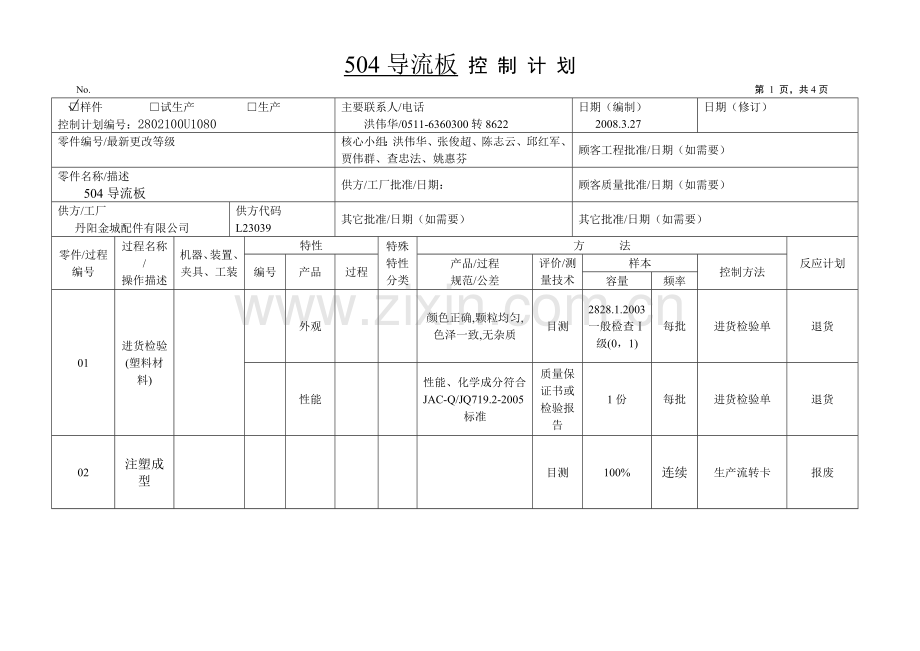

504导流板 控 制 计 划
No. 第 1 页，共4页
□样件 □试生产 □生产
控制计划编号：2802100U1080
主要联系人/电话
洪伟华/0511-6360300转8622
日期（编制）
2008.3.27
日期（修订）

零件编号/最新更改等级

核心小组：洪伟华、张俊超、陈志云、邱红军、贾伟群、查忠法、姚惠芬
顾客工程批准/日期（如需要）
零件名称/描述
504导流板
供方/工厂批准/日期：
顾客质量批准/日期（如需要）
供方/工厂
丹阳金城配件有限公司
供方代码
L23039
其它批准/日期（如需要）
其它批准/日期（如需要）
零件/过程编号
过程名称/
操作描述
机器、装置、夹具、工装
特性
特殊特性分类
方 法
反应计划
编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
容量
频率
01
进货检验(塑料材料)

外观

颜色正确,颗粒均匀,色泽一致,无杂质
目测
2828.1.2003一般检查Ⅰ级(0，1)
每批
进货检验单
退货

性能

性能、化学成分符合JAC-Q/JQ719.2-2005标准
质量保证书或检验报告
1份
每批
进货检验单
退货
02
注塑成型

目测
100%
连续
生产流转卡
报废

504导流板 控 制 计 划
No. 第 2 页，共4 页
□样件 □试生产 □生产
控制计划编号：2802100U1080
主要联系人/电话
洪伟华/0511-6360300转8622
日期（编制）
2008.3.27
日期（修订）

零件编号/最新更改等级

核心小组：洪伟华、张俊超、陈志云、邱红军、贾伟群、查忠法、姚惠芬
顾客工程批准/日期（如需要）
零件名称/描述
504导流板
供方/工厂批准/日期：
顾客质量批准/日期（如需要）
供方/工厂
丹阳金城配件有限公司
供方代码
L23039
其它批准/日期（如需要）
其它批准/日期（如需要）
零件/过程编号
过程名称/
操作描述
机器、装置、夹具、工装
特性
特殊特性分类
方 法
反应计划
编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
容量
频率
03
修边去毛刺

配装

光滑无毛边、毛刺凹凸痕迹
目测

2828.1.2003一般检查Ⅰ级(0，1)
1份
连续
生产流转卡
报废

04
装导流板支架
铆钉枪

配装

安装正确、铆接牢靠、不应有松动或漏铆现象。
目测
100%
连续
例行检验
调整/再检查
05
成品检验

外观

表面无裂纹、不均匀的光泽、晒斑、扭曲变形、波纹、断裂、不均匀的颜色、条纹、焊迹、收缩凹陷及缺料等现象。
目测
100%
连续
例行检验
调整/再检查
504导流板控 制 计 划
No. 第 3 页，共 4 页
□样件 □试生产 □生产
控制计划编号：2802100U1080
主要联系人/电话
洪伟华/0511-6360300转8622
日期（编制）
2008.3.27
日期（修订）

零件编号/最新更改等级

核心小组：洪伟华、张俊超、陈志云、邱红军、贾伟群、查忠法、姚惠芬
顾客工程批准/日期（如需要）
零件名称/描述
504导流板
供方/工厂批准/日期：
顾客质量批准/日期（如需要）
供方/工厂
丹阳金城配件有限公司
供方代码
L23029
其它批准/日期（如需要）
其它批准/日期（如需要）
零件/过程编号
过程名称/
操作描述
机器、装置、夹具、工装
特性
特殊特性分类
方 法
反应计划
编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
容量
频率
05
成品检验

外形尺寸
长
960±2mm
958-962mm
卷尺
100%
连续
例行检验
调整/再检查
宽
388±1mm
387-389mm
卷尺
100%
连续
例行检验
调整/再检查
高
120±1mm
119-121mm
卡尺
100%
连续
例行检验
调整/再检查

中心孔

318±1mm
317-319mm
卷尺
100%
连续
例行检验
调整/再检查

278±1mm
277-279mm
卷尺
100%
连续
X-R图
调整/再检查

930±2mm
928-932mm
卷尺
100%
连续
例行检验
调整/再检查

850±2mm
848-852mm
卷尺
100%
连续
例行检验
调整/再检查

504导流板控 制 计 划
No. 第 4 页，共 4 页
□样件 □试生产 □生产
控制计划编号：2802100U1080
主要联系人/电话
洪伟华/0511-6360300转8622
日期（编制）
2008.3.27
日期（修订）

零件编号/最新更改等级

核心小组：洪伟华、张俊超、陈志云、邱红军、贾伟群、查忠法、姚惠芬
顾客工程批准/日期（如需要）
零件名称/描述
504导流板
供方/工厂批准/日期：
顾客质量批准/日期（如需要）
供方/工厂
丹阳金城配件有限公司
供方代码
L23029
其它批准/日期（如需要）
其它批准/日期（如需要）
零件/过程编号
过程名称/
操作描述
机器、装置、夹具、工装
特性
特殊特性分类
方 法
反应计划
编号
产品
过程
产品/过程
规范/公差
评价/测量技术
样本
控制方法
容量
频率
06
装箱

配装

应轻拿轻放。
目测
100%
连续
生产流转卡
调整/再检查
