温室工程施工方案.docx

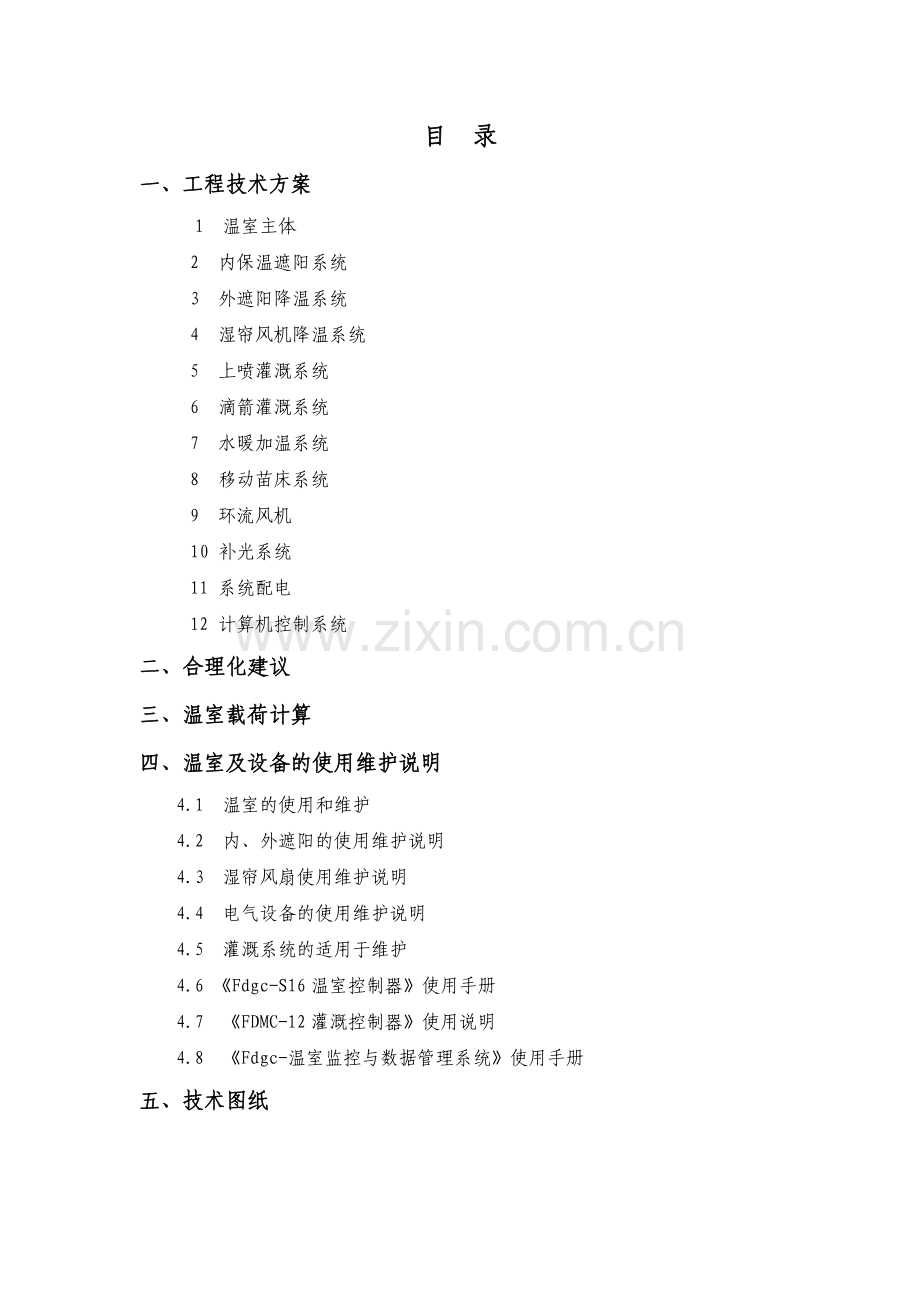

目 录
一、工程技术方案
1 温室主体
2 内保温遮阳系统
3 外遮阳降温系统
4 湿帘风机降温系统
5 上喷灌溉系统
6 滴箭灌溉系统
7 水暖加温系统
8 移动苗床系统
9 环流风机
10 补光系统
11 系统配电
12 计算机控制系统
二、合理化建议
三、温室载荷计算
四、温室及设备的使用维护说明
4.1 温室的使用和维护
4.2 内、外遮阳的使用维护说明
4.3 湿帘风扇使用维护说明
4.4 电气设备的使用维护说明
4.5 灌溉系统的适用于维护
4.6 《Fdgc-S16温室控制器》使用手册
4.7 《FDMC-12灌溉控制器》使用说明
4.8 《Fdgc-温室监控与数据管理系统》使用手册
五、技术图纸

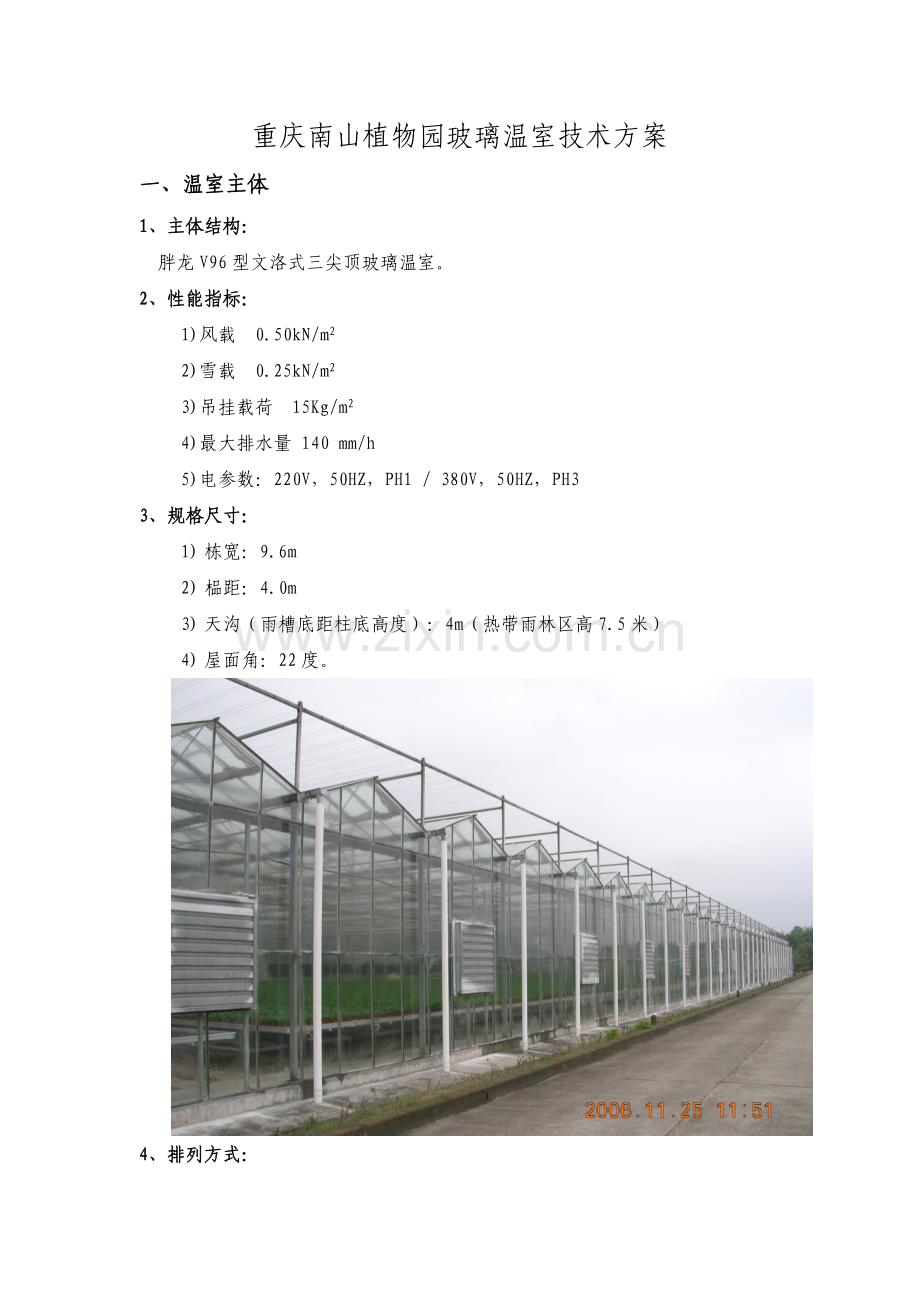

重庆南山植物园玻璃温室技术方案
一、温室主体
1、主体结构：
胖龙V96型文洛式三尖顶玻璃温室。
2、性能指标：
1)风载 0.50kN/m2
2)雪载 0.25kN/m2
3)吊挂载荷 15Kg/m2
4)最大排水量 140 mm/h
5)电参数：220V，50HZ，PH1 / 380V，50HZ，PH3
3、规格尺寸：
1) 栋宽：9.6m
2) 榀距：4.0m
3) 天沟（雨槽底距柱底高度）：4m（热带雨林区高7.5米）
4) 屋面角：22度。

4、排列方式：
整座温室的尺寸为：54.4m×44m，总面积: 2393.6平米。
整座温室共分为3个独立的种植区，分别为热带雨林植物区、多肉多浆植物区和四季花卉植物区，面积分别为：844.8平米、422.4平米和1126.4平米。每个区域之间设玻璃隔断，且每个种植区内的设备独立控制。 （详见示意图）
热带雨林植物区：
山墙长：9.6m×2栋= 19.2 m（柱高7.5米）
侧墙长：4.0m×11跨= 44 m
面积： 844.8 m2
多肉多浆植物区：
山墙长：9.6m×1栋= 9.6 m
侧墙长：4.0m×11跨= 44 m
面积： 422.4 m2
四季花卉植物区：
山墙长：9.6m×2栋+6.4m×1栋= 25.6 m
侧墙长：4.0m×9跨= 44 m
面积： 1126.4 m2
缓冲间：
在四季花卉植物区的南端，设4m×6.4m×2.5m(高)的缓冲间1个，面积25.6平米。
覆盖材料：四周为玻璃覆盖，顶部覆盖PC板。
5、结构及覆盖材料：
（1）结构
温室主骨架采用国产热镀锌钢管及钢板，主要包括：
热带雨林植物区主立柱为150×120×4，其它区域立柱为100×60×3的热镀锌矩形管，边立柱底板采用10mm厚的钢板。
格构架上下弦采用40×60×2的矩形管，腹杆用φ16圆钢焊接而成。
端面及侧面围梁为80×40×3的特制冷弯槽钢。
雨槽为2.75mm厚的镀锌板。
零件热镀锌规范采用GB/T3091-93。
温室顶部及四周围为专用铝型材，型材标准采用GB/T5237-93。
和橡胶密封条。
联接件均采用镀锌处理。
紧固件为国产镀锌标准件，如螺栓，螺母，垫圈，自攻钉等。
（2）覆盖材料：
温室顶部及四周全部覆盖4mm厚的国产浮法玻璃，其透光率>90%，玻璃密封件采用PVC扣条。

6、通风系统：
顶通风：温室顶部双向开窗，顶窗通风率达30%以上，驱动为荷兰Ridder公司进口减速电机和进口齿轮/齿条驱动系统；轴及联接附件为国产热镀锌件。
侧通风：温室两侧安装1.5m高铝合金玻璃推拉窗，配40目防虫网纱扇。
湿帘窗：湿帘外安装电动齿条外翻窗，国产铝合金窗框，聚酯中空板覆盖，高度 1.8m，外翻窗立柱距温室端面1.7m。采用国产减速电机和齿轮/齿条驱动系统；立柱、横梁、轴及联接附件为国产热镀锌件。
湿帘窗外备有以色列进口长寿膜，用于冬季密封。
密封：窗框四周采用橡胶密封条。
7、防虫网：顶窗开窗处设40目防虫网，湿帘外设25目防虫网。
8、门：
温室共设双扇推拉门 6 套，门的位置见示意图。其中5套门的尺寸为 2×1.2m×2.4m（宽×高），1套门的尺寸为 2×2m×4m（宽×高）（配在热带雨林植物区）。
9、基础及室内道路：
温室四周和玻璃隔断处以及缓冲间四周为圈梁，内部采用独立基础；
温室及缓冲间四周设0.3米的砖墙裙，内外水泥抹平。
温室外四周设0.6m宽散水。缓冲间内地面全部硬化。
苗床下铺设石子，苗床间设宽约600mm,厚约60mm混凝土道路。
温室设东西向和南北向混凝土道路一条，宽度约2m。混凝土厚度约80mm。
温室内北端面（有苗床区）各设约0.8m宽的东西向维修道路。混凝土厚度60mm。
温室外南北两端各设排水沟1条。
其他地面不处理。
10、屋面排水：
采用双端排水，雨槽坡度为2.5‰，配雨水落水管。

二、内保温遮阳系统（齿条传动）
内遮阳保温系统可从多方面改善温室的生态环境。夏季遮阳幕能反射部分阳光，并使阳光漫射进入温室，均匀照射植物，保护作物免遭强光灼伤，同时使温室温度下降；通过选用不同的幕布，可形成不同的遮阳率，满足不同作物对阳光的需求；冬季夜间，内遮阳保温系统可以有效地阻止红外线外逸，减少地面辐射热流失，减少加热能源消耗，大大降低温室运行成本。遮阳幕布可满足室内控制湿度及保持适当的热水平，保持最佳的作物生长环境。
1、技术性能
序号
名称
单位
参数
1
行程
m
3.70
2
电源
三相/50HZ
380V
3
电机功率
KW
0.37
2、工作原理
按下控制箱启动开关按钮、电机起动。电机通过传动机构驱动传动轴运转，传动轴通过连接件带动驱动杆在幕线上平行移动，驱动杆拉动幕布一端缓慢展开，全部展开后触动行程限位器开关，电机停止，该行程运行结束。
该控制箱备有手动控制。如需中途停止，可按下停止按钮，即可停止运行。

3、系统基本组成
1）控制箱及电机
该箱内装配有幕展开与合拢两套接触器件，即可手动开停。又可通过行程开关，实现自动停车。可接受计算机控制。
电机自带工作限位和安全限位，动作安全可靠。
2）齿条副
采用荷兰进口齿条副，质量可靠，运行平稳。
3）传动部分
传动部分由荷兰进口减速电机及配套部件组成，通过减速电机及与之相连的传动轴输出动力。
传动轴采用φ42×3.5无缝钢管,中部与电机相连，其余部分与齿条副/齿条座均布相连，将圆周运动转换为平稳的直线运动。
推拉杆为φ32×2镀锌钢管，每套齿条连1列，纵向与温室长度基本等长。与推拉杆联结的驱动幕杆采用铝型材，横向布置，拉动幕布开合，使幕布在运行中平展美观。
4）幕线
双层幕线选用国产透明聚酯幕线，变形小。
5）幕布
选用上海瑞雪优质铝箔遮阳幕布：密闭型，遮阳率约50%，保质期5年，寿命8年；
6）保温兜
在内遮阳两侧，增设保温兜，以提高温室的保温性能，节约供暖成本。

7）控制分区：
遮阳的控制按热带雨林植物区、多肉多浆植物区和四季花卉植物区分别控制，共分为3个控制分区。

三、外遮阳降温系统（齿条传动）
外遮阳系统夏季能将多余阳光挡在室外，形成荫凉，保护作物免遭强光灼伤，为作物创造适宜的生长条件。遮阳幕布可满足室内控制湿度及保持适当的热水平，使阳光漫射进入温室种植区域，保持最佳的作物生长环境。
1、技术性能
序号
名称
单位
参数
1
行程
m
3.70
2
电源
三相/50HZ
380V
3
电机功率
KW
0.37
2、工作原理
按下控制箱启动开关按钮、电机起动。电机通过传动机构驱动传动轴运转，传动轴通过连接件带动驱动杆在幕线上平行移动，驱动杆拉动幕布一端缓慢展开，全部展开后触动行程限位器开关，电机停止，该行程运行结束。
该控制箱备有手动控制。如需中途停止，可按下停止按钮，即可停止运行。

3、系统基本组成
1）外遮阳构架：
温室顶部安装1 组外遮阳骨架。选用50×50镀锌方管，联栋间用镀锌方管和连接件组合成网架结构。支架部分强度可靠，外形美观。
2）传动机构：
采用荷兰进口减速电机和齿条传动机构，通过减速电机与之联结的传动轴输出动力。传动轴采用φ42×3.5无缝钢管，中部与电机相连，其余部分齿条均布相连；驱动杆和推幕部分采用铝型材组件，横向布置，拉动幕面开合，使幕布在运行中平展美观。
3）幕线:
双层幕线选用国产黑色聚酯幕线，变形小。
4）控制部分
控制箱内装有幕展开与合拢两套接触器件，既可手动开、停，又可通过行程开关，实现自动停车，可应用计算机实现温控、光控，等步进式控制。
5）幕布：
幕布选用以色列Polysack产品，遮阳率约70%左右，保质期5年，寿命8年。
6）控制分区：
遮阳的控制按热带雨林植物区、多肉多浆植物区和四季花卉植物区分别控制，共分为3个控制分区。

四、湿帘风机降温系统

1、工作原理:
湿帘/风扇降温系统利用水的蒸发降温原理实现降温目的。系统选用蒙特公司湿帘，湖南衡阳国产水泵系统及胖龙产低噪声大风量风机。
降温系统的核心是能让水蒸发的湿帘，由波纹状的纤维纸粘结成，由于在原料中添加了特殊化学成分，耐腐蚀，使用寿命长。特制的疏水湿帘能确保水均匀地淋湿整个降温湿帘墙。空气穿透湿帘介质时，与湿润介质表面进行的水气交换将空气的显热转化为汽化潜热，实现对空气的加湿与降温。
湿帘安装在温室的北端面，风扇安装在温室的南端面；当需要降温时，启动风扇，将温室内的空气强制抽出，造成负压；同时，水泵将水打在对面的湿帘墙上。室外空气被负压吸入室内时，以一定的速度从湿帘的缝隙穿过，导致水分蒸发、降温，冷空气流经温室，吸收室内热量后，经风扇排出，从而达到降温目的。
2、基本配置
（1）热带雨林植物区：
湿帘：高1.8m，厚0.1m,长约18m，共分1段；包括铝合金框架。在维护良好的情况下，使用寿命达5┄10年。
水泵：共1台，型号QX6-25-1.1,功率1.1kw/台。
供水装置：共1套；
风扇：共6台，型号TFJ-12.5,排风量约44500m3/h/台，功率1.1kw/台。

（2）多肉多浆植物区：
湿帘：高1.8m，厚0.1m,长约9.6m，共分1段；包括铝合金框架。在维护良好的情况下，使用寿命达5┄10年。
水泵：共1台，型号QX6-25-0.55,功率0.55kw/台。
供水装置：共1套；
风扇：共3台，型号TFJ-12.5,排风量约44500m3/h/台，功率1.1kw/台。

（3）四季花卉植物区：
湿帘：高1.8m，厚0.1m,长约25.6m，共分1段；包括铝合金框架。在维护良好的情况下，使用寿命达5┄10年。
水泵：共1台，型号QX6-25-1.1,功率1.1kw/台。
供水装置：共1套；
风扇：共6台，型号TFJ-12.5,排风量约44500m3/h/台，功率1.1kw/台。

五、上喷灌溉系统：（布置在热带雨林和四季花卉两个植物区）
用途:温室内最常用的灌溉方式，可用于任何温室内各种作物的灌溉。
另外，热带雨林和四季花卉两个植物区除布置上喷自动灌溉外，还备有水管接口，便于人工浇水。

1、配置形式：
单栋宽9.6米，每栋三排PE管，PE管间距3.2米，倒挂喷头间距3.75米。
标准配置灌溉强度：约8mm/hr
2、控制方式：计算机控制。
喷头参数：
型号
流量
工作压力
喷洒直径
倒挂喷头
104L/ H
1.5-3.5 BAR
7.5-8.5米
3、设计条件：
要求水源进入温室，水压达到3BAR，水质达到市政自来水洁净程度。
4、 配置说明:
1) 采用以色列NAANDAN公司进口产品，品质精良，坚固耐用。
2) 配有专用的防滴装置，在压力小于0.7BAR时自动关闭。
3) 单个喷头喷洒直径为7.5-8.5米，喷洒均匀度高，范围广。
4) 独特的悬锤装置消除了管道变形造成的不利影响，
5) 多种喷头及喷嘴组合方式可供选择。

六、滴箭灌溉（布置在多肉多浆植物区）

用途：采用以色列进口的滴箭组合，在地面、种植槽或苗床上铺设PE管，滴箭根据种植的作物与PE管组合，一般用于盆栽作物，每盆一个滴箭。主要用于种植槽、无土栽培及盆栽作物的灌溉与施肥。
1、配置形式：
单栋宽9.6米：按每栋10排PE管，PE管间距0.96米，PE管上每间隔约0. 5米布置以色列进口滴箭组合（配套外镶式压力补偿型滴头）一套。
2、控制方式：计算机控制。
3、滴箭系统主要备件：
配套外镶式压力补偿型滴头滴箭组合包括：外镶滴头一个、四头连接一个、50公分软管四根、滴箭四个。
4、设计条件：
要求水源进入温室，水压达到1-3BAR，水质达到市政自来水洁净程度。
5、配置特点:
1）采用以色列NAANDAN公司进口产品，适用于苗圃、温室和果园；
2）管上式压力补偿滴头；
3）优良的抗堵赛能力；
4）可选择的防渗漏设计；
5）工作压力5m-35m，流量变化±5%；
6）可选配专用的滴箭设备，更加适合于花卉灌溉。
七、温室供暖(水暖)
1、参数及计算:
热水进出温室温度为t1=95℃ t2=70℃。
查《温室加温系统设计规范》，室外采暖设计温度采用近20年最冷日平均温度作为室外设计温度推荐值：重庆：+2℃，室内设计温度+15℃，温升13℃，进行热负荷计算，热负荷约为368614.4W，单位热负荷约为154W/㎡。需要1.5吨的锅炉1台。

2、供暖说明：
1）热水系统采用双管同程式机械循环系统；
2）采用D75.5热浸镀锌钢制绕片圆翼型散热器；
3) 散热器布置在温室四周或立柱一侧；
4) 不含室外供暖设施。

八、移动式苗床（布置在多肉植物区和四季花卉植物区）

1、苗床特点：
1)苗床支架材料采用镀锌钢管；
2)可在任意两个苗床之间设置约0.55m的作业通道；
3)边框采用铝合金，质轻，经久耐用；
4)苗床网采用表面镀层防腐处理。
5)具有防翻限位装置；
6)有效提高温室土地利用率，如全部布置苗床，覆盖面积可达温室面积的82%左右。
7)苗床最大承载:40Kg/m2
2、温室内苗床配置:（约占该区面积的60%以上）
苗床规格
单位
数量
备注
1.75m（宽）×25.2m（长）×0.81m（高）
台
5
多肉多浆植物区
1.75m（宽）×25.2m（长）×0.81m（高）
台
10
四季花卉植物区9.6米内
1.85m（宽）×25.2m（长）×0.81m（高）
台
3
四季花卉植物区6.4米内

九、环流风机系统
众所周知，作物吸收养份和矿物质主要依靠蒸腾作用。而冬季为了保温节能，温室环境相对封闭，室内的相对湿度可达80%以上，作物叶面附近的相对湿度更是高达90%以上。这样的环境会明显抑制作物对养份的吸收，从而影响作物的光合作用；同时，加热设备和CO2增施设备很难保证在温室各处的均匀性；在此情况下，合理地使用环流风机可以保证室内温度、相对湿度及CO2的均匀分布，从而保证室内作物生长的一致性和品质。

本产品采用国内名牌产品，具有运行寿命长，耗电省，噪音低，维修方便等特点。风机的设计兼顾了作物对风速的要求。
1、环流风机的作用：
提高温室内温度的均匀性；
提高温室内CO2浓度的均匀性；
提高温室内湿度的均匀性；
2. 环流风机的参数
主轴转速：1450 rpm
风量：5870 m3/h
全压：149Pa
功率：370 W
送风距离: 约45米

3. 环流风机的数量和布局:
共配置环流风机7台。具体布置如下：热带雨林植物区2台，多肉多浆植物区布置2台，四季花卉植物区布置3台。分别安装在温室的两端，风向相反，交错对吹。

十、补光系统

1、 布置：
补光灯布置在格构架上，每个格构架上布置3盏，共布置151盏补光灯（道路上方不布置）。
2、 补光强度：
采用PHLIP专用农用钠灯，补光后光照可增加光照1500LUX。
3、 SON-T AGRO飞利浦农用钠灯技术参数：
型号：SON-T AGRO400W；
功率：423W；
电源电压：220V；
光通量：52000lm；
平均寿命：16000h；
发光效率：130lm/W，比普通钠灯高10%的光输出量，加快作物生长；
使蓝光部分增加30%，红、蓝光能量更加平衡；
配套专门设计的镇流器，触发器和灯具；
含电控箱及线缆、PVC管、扎带等附件。

十一、系统配电
1、主要电负荷如表：
序号
名称
数量
相数
单台负荷

热带雨林植物区
1
顶窗电机
2台
三相
0.37kw/台
荷兰进口
2
外遮阳电机
1台
三相
0.37kw/台
荷兰进口
3
内遮阳电机
1台
三相
0.37kw/台
荷兰进口
4
环流风机
2台
三相
0.37kw/台
武汉金农
5
湿帘外翻窗电机
1台
三相
0.55kw/台
国产
6
降温风机
6台
三相
1.1kw/台
胖龙
7
湿帘水泵
1台
三相
1.1kw/台
湖南衡阳
8
防尘防水照明灯
6盏

160w/盏

7
防水插座
2个

8
补光灯
54盏
单项
0.423kw/台
荷兰进口灯管
多肉多浆植物区
1
顶窗电机
2台
三相
0.37kw/台
荷兰进口
2
外遮阳电机
1台
三相
0.37kw/台
荷兰进口
3
内遮阳电机
1台
三相
0.37kw/台
荷兰进口
4
环流风机
2台
三相
0.37kw/台
武汉金农
5
湿帘外翻窗电机
1台
三相
0.55kw/台
国产
6
降温风机
3台
三相
1.1kw/台
胖龙
7
湿帘水泵
1台
单相
0.55kw/台
湖南衡阳
8
防尘防水照明灯
3盏

160w/盏

7
防水插座
1个

8
补光灯
27盏
单项
0.423kw/台
荷兰进口灯管
四季花卉植物区
1
顶窗电机
2台
三相
0.37kw/台
荷兰进口
2
外遮阳电机
1台
三相
0.37kw/台
荷兰进口
3
内遮阳电机
1台
三相
0.37kw/台
荷兰进口
4
环流风机
3台
三相
0.37kw/台
武汉金农
5
湿帘外翻窗电机
1台
三相
0.55kw/台
国产
6
降温风机
6台
三相
1.1kw/台
胖龙
7
湿帘水泵
1台
三相
1.1kw/台
湖南衡阳
8
防尘防水照明灯
9盏

160w/盏

9
防水插座
2个

10
补光灯
70盏
单项
0.423kw/台
荷兰进口灯管

2、简单说明
1)温室负荷如上表。
2)电控箱放置于温室内，便于温室内设备的安装调试与维修。
3)设计有缺相和相序保护。
4)温室内导线采用防潮型绝缘导线；
5)温室内采用TN-S接地系统；装有漏电开关。
6)用户将三相五线电源接进温室内电控箱上，电源上下波动不超过±10%，电气设备使用环境温度-10℃-50℃。
7)主线部位布置线槽,支线穿管。
8）三个种植区内的设备独立控制。
9）在配电箱的电源前设置防雷模块，以防雷击。

3、基本材料
配电材料主要包括电控箱、各类绝缘电线电缆、安装敷料。

十二、计算机控制系统
计算机控制系统在温室种植中得到了广泛的应用，使用计算机控制系统，可以起到减轻人的劳动强度、提高劳动效率、减轻设备磨损和消耗、节约能源和物质消耗、改善温室气候、提高作物产量和品质的目的。
根据该温室的控制需要，选择胖龙公司自主研发并生产的“Fdgc-S16温室控制器”。它可以采集的环境参数包括：户外温度、光照强度、风速、风向、雨雪信号、室内两点温度、室内湿度、室内CO2浓度。它可以控制的设备包括：双向天窗、侧窗、内遮阳幕、外遮阳幕、湿帘与两级风扇系统、微雾降温加湿系统、热风机、环流风机、补光灯和CO2 补气阀。用户根据种植品种和作物不同生长期需要的相应环境条件，简单的设置目标值，“Fdgc-S16温室控制器”就可自动控制温室设备的动作，以实制控制目标。采用中文液晶屏、组合键、后台备份设定技术和恢复出厂默认值技术的在线设定功能，可使您轻松、安全、可靠的完成设定工作。
根据该温室的灌溉控制需要, 选择胖龙公司自主研发并生产的“Fdic-12灌溉控制器”。提供三种灌溉控制方式（a.时间间隔控制方式。b.定时控制方式，一天有三个有效灌溉时间。c.光积累控制方式。），并能提供手动控制功能和手动控制灌溉超时报警功能。同时系统还可提供有效时间控制设置和累计当天各工作阀灌溉次数的功能，系统采用全中文界面，动态显示当前工作状况。

根据该温室的管理需要，选择胖龙公司自主开发的“Fdgc-温室监控与数据管理系统”软件，该软件运行在PC机上，通过通讯线与“Fdgc-S16温室控制器”“Fdic-12灌溉控制器”相连，您在办公室的PC机上可方便的对温室进行远距离（不超过1.2公里）观察、设置，并能实现远程手动强制控制和远程报警。您只需每两天开一次计算机，“记录功能”就能连续记录下温室各项环境数据并可通过变化曲线和数据表，以每天、每周、每月、每年的周期形式进行显示和打印并可导成Execl格式文件。“统计功能”可提供本月的、本周的、本日的、本时段的多项环境数据的最大值、最小值和平均值。“设备运行记录功能”可在线记录温室设备状态变化时的时间、当前状态和位置、当前目标值和室内温湿度，并能打印输出。
本工程包括3个独立的气象控制单元。每个单元内设一组温湿度传感器，室外气象站共用（温度、风速、风向、雨雪感知及光照），共同组成数据采集系统，采集到的气象信息入控制器，控制器基于采集到的数据，根据用户事先设定的程序，驱动相应的用电设备。

下面是针对该系统的配置：
1）“Fdgc-S16温室控制器”： 3台
（每台温室控制器附带2个温度传感器和1个湿度传感器）
2）《Fdgc-温室监控与数据管理系统》软件： 1套
（包含“FDRS-通讯接口转换与防雷保护器）
3）气象站传感器： 1套
4）计算机： 1台
（联想：80G硬盘，奔4处理器，内存512M,17寸纯平显示器）
5）彩色喷墨打印机（HP3938）：1台
6）Fdic-12灌溉控制器：1台
【注：文中图片仅作示意说明，实际以文字描述为准】

二、合理化建议

1、鉴于重庆地区为多雷雨地区，可能遭受雷击灾害。在进行良好接地后，不会对温室内人员造成伤害，但是雷击会引起电器设备的损坏。我公司建议用户在电控箱内增加防雷模块。

2、由于温室四周覆盖材料采用玻璃墙，而玻璃的散热较大，热量的大量散失将大幅提升温室的运行成本。为解决这一问题，我公司建议用户在温室四周玻璃墙之内加覆保温薄膜。这一方法可以有效保持室内温度，减少采暖成本支出。
3、由于湿帘部分为降温进风口，尽管外部有窗户遮挡，但在冬季玻璃窗的散热量依然很大，一定会造成采暖成本的增加。为解决此问题，我公司免费为用户提供湿帘保温膜（以色列进口）。当冬季来临，不再使用湿帘系统的时候，可以将湿帘外防虫网拆下，卡上保温膜，可以有效防止此处热量散失。
4、由于排风扇处为降温出风口，与外界基本为直通，冬季也有较大的热量流失，同样会造成采暖成本的增加。为解决此问题，我公司免费为用户提供风机外罩，既解决了保温问题，而且也相当美观。
5、在日光照射充分的时候，特别是在中午和下午，由于玻璃墙的通透性极佳，会导致日光大量直射温室，使温室内部热量积聚很大，从而会导致降温运行成本的增高。为解决此问题，我公司建议用户在午间和午后日光直射的立面外部进行涂白处理。
6、内遮阳两侧增设保温兜，可提高温室的保温效果，降低温室加热成本。
7、建议采用大开间玻璃温室，如开间为5米的温室。既可减少室内立柱数量，减少阴影，增大温室空间，又可降低温室材料成本。
8、按招标设计方案配置的补光数量（每个格构架上布置3盏补光灯），密度大，造成有的区域重复补光严重，人为造成补光的严重不匀，使温室内植物生长不匀，品质相差较大。建议每个格构架上布置不超过2盏。
9、建议设置顶喷淋装置，定期清洗温室顶部，既可除尘，又可降温和减少顶部绿苔的形成。
10、采用国产温室控制系统，一方面为中文操作界面，易于掌握和操作；另一方面便于今后的维修和升级。

玻璃温室V96(4m柱距)计算结果汇总
一、简述：
本温室是在原V96玻璃温室的基础上将柱距由4.5m改为4m，其屋面上的屋架杆间距由0.5625m和1.125m改为0.500m和1.000m，其他不变。
二、计算模型选取：
本温室计算模型取为四栋十一跨（即宽为4×9.6=38.4m，长为11×4=44m）。覆盖材料为4mm厚玻璃。
三、采用材料：
立柱：100×60×3方管
A=9.2×10-4m2，IX=1.25×10-6m4，IY=5.62×10-7m4， SX=2.5×10-5m3， SY=1.87×10-5m3
格构架上下弦杆：50×30×2方管
A=2.936×10-4m2，I2=9.535×10-8m4，I3=4.291×10-8m4， S2=3.814×10-6m3， S3=2.861×10-6m3
格构架腹杆：Φ14钢筋
A=1.539×10-4m2，I2=I3=1.886×10-9m4，S2=S3=2.694×10-7m3
格构架竖杆：－50×10 钢板
A=5.000×10-4m2，I2=1.042×10-7m4，I3=4.167×10-9m4， S2=4.167×10-6m3， S3=8.333×10-7m3
屋架杆：铝型材
A=1.316×10-4m2， I2=4.839×10-9m4， I3=1.808×10-8m4，
S2=4.839×10-7m3， S3=9.916×10-7m3
屋脊杆：铝型材
A=2.043×10-4m2， I2=1.379×10-8m4， I3=4.608×10-8m4，
S2=6.837×10-7m3， S3=1.289×10-6m3
雨槽：钢板
A=8.434×10-4m2， I2=2.664×10-6m4， I3=6.915×10-7m4，
S2=3.046×10-5m3， S3=1.301×10-5m3
侧边围梁：80×40×4冷弯槽钢
A=5.773×10-4m2， I2=5.422×10-7m4， I3=8.911×10-8m4，
S2= 1.356×10-5m3 ，S3=3.181×10-6m3
雨槽座：70×50×3方管
A=6.603×10-4m2，I2=2.610×10-7m4，I3=4.405×10-7m4， S2=1.044×10-5m3， S3=1.258×10-5m3
幕线梁杆：50×50×2方管
A=3.736×10-4m2，I2=I3=1.415×10-7m4，S2=S3=5.658×10-6m3
柱间斜拉筋：Φ12钢筋
A=1.131×10-4m2，I2=I3=1.018×10-9m4，S2= S3=1.696×10-7m3
顶斜拉索及屋架杆下拉杆：Φ6钢筋
A=2.83×10-4m2，I2=I3=6.36×10-11m4，S2= S3=2.12×10-8m3
柱间支撑横杆：50×30×2方管
A=2.936×10-4m2，I2=9.535×10-8m4，I3=4.291×10-8m4， S2=3.814×10-6m3， S3=2.861×10-6m3
其中：A为构件截面面积；I为构件截面惯性距；S为构件截面模量。
四、荷载情况：
风载： 0.50kN/m2
雪载： 0.25kN/m2
活载： 0.30kN/m2
吊挂荷载： 0.15kN/m2
内遮阳幕线梁上每约0.5m一个受力点，每个受力点荷载为0.14kN，作用于与格构架同一水平面的端面幕线梁上，方向为平行于雨槽的水平方向。
荷载分项系数取值为：风荷载为1.3，其它荷载为1.0。
本计算不适用于海岛、海岸、湖岸及沙漠地区。
五、计算结果：
（一）、四周柱脚处为固接，中柱为铰接时：
1、恒荷载与雪荷载的组合：
最大应力бsman=143.4N/ mm2，位于格构架下弦杆上。
铝型材最大应力бaman=114.4N/ mm2，端面第一个柱距内的屋架杆上。
柱顶最大位移δmax=2.4mm。
2、恒荷载与活荷载的组合：
最大应力бsman=153.7N/ mm2，位于格构架下弦杆上。
铝型材最大应力бaman=49.6N/ mm2，端面第一个柱距内的屋架杆上。
柱顶最大位移δmax=3.1mm。
3、恒荷载与横向风荷载的组合：
最大应力бsman=155.7N/ mm2，位于端面下围梁上。
铝型材最大应力бaman=142.9N/ mm2，边栋屋架杆上。
柱顶最大位移δmax=20.5mm。
4、恒荷载、雪荷载与横向风荷载的组合：
最大应力бsman=152.3N/ mm2，位于端面下围梁上。
铝型材最大应力бaman=125.5N/ mm2，端面屋架杆上。
柱顶最大位移δmax=20.8mm。
5、恒荷载、活荷载与横向风荷载的组合：
最大应力бsman=151.9N/ mm2，位于端面下围梁上。
铝型材最大应力бaman=143.8N/ mm2，边栋屋架杆上。
柱顶最大位移δmax=22.0mm。
6、恒荷载与纵向风荷载的组合：
最大应力бsman=171.2N/ mm2，位于端面抗风柱上。
铝型材最大应力бaman=183.4N/ mm2，端面第一个柱距内的屋架杆上。
柱顶最大位移δmax=12.1mm。
7、恒荷载、雪荷载与纵向风荷载的组合：
最大应力бsman=166.1N/ mm2，位于雨槽上。
铝型材最大应力бaman=118.7N/ mm2，端面屋架杆上。
柱顶最大位移δmax=11.2mm。
8、恒荷载、活荷载与纵向风荷载的组合：
最大应力бsman=181.3N/ mm2，位于雨槽上。
铝型材最大应力бaman=177.0N/ mm2，端面第一个柱距内的屋架杆上。
柱顶最大位移δmax=12.0mm。
（二）、柱脚处为铰接时：
1、恒荷载与雪荷载的组合：
最大应力бsman=147.6N/ mm2，位于雨槽上。
铝型材最大应力бaman=113.5N/ mm2，端面第一个柱距内的屋架杆上。
柱顶最大位移δmax=2.4mm。
2、恒荷载与活荷载的组合：
最大应力бsman=153.9N/ mm2，位于雨槽上。
铝型材最大应力бaman=48.8N/ mm2，端面第一个柱距内的屋架杆上。
柱顶最大位移δmax=3.2mm。
3、恒荷载与横向风荷载的组合：
最大应力бsman=210.3N/ mm2，位于端面下围梁上。
铝型材最大应力бaman=148.4N/ mm2，端面屋架杆上。
柱顶最大位移δmax=51.9mm。
4、恒荷载、雪荷载与横向风荷载的组合：
最大应力бsman=207.3N/ mm2，位于端面下围梁上。
铝型材最大应力бaman=133.7N/ mm2，端面屋架杆上。
柱顶最大位移δmax=52.2mm。
5、恒荷载、活荷载与横向风荷载的组合：
最大应力бsman=207.4N/ mm2，位于端面下围梁上。
铝型材最大应力бaman=149.8N/ mm2，端面屋架杆上。
柱顶最大位移δmax=53.4mm。
6、恒荷载与纵向风荷载的组合：
最大应力бsman=213.0N/ mm2，位于中柱上。
铝型材最大应力бaman=189.6N/ mm2，端面第一个柱距内的屋架杆上。
柱顶最大位移δmax=18.7mm。
7、恒荷载、雪荷载与纵向风荷载的组合：
最大应力бsman=178.1N/ mm2，位于雨槽上。
铝型材最大应力бaman=122.7N/ mm2，端面屋架杆上。
柱顶最大位移δmax=13.1mm。
8、恒荷载、活荷载与纵向风荷载的组合：
最大应力бsman=215.8N/ mm2，位于雨槽上。
铝型材最大应力бaman=182.3N/ mm2，端面第一个柱距内的屋架杆上。
柱顶最大位移δmax=18.6mm。
六、注意事项：
本计算采用了两种柱脚约束方式的计算假定，得出了两种计算结果，以作为设计时的参考。

四、温室及设备使用、维护说明
4.1 温室的使用和维护
一、使用注意事项
１．温室覆盖材料为难燃品，不会助长火势蔓延，但也应注意防火；温室附近最好应有必要的灭火设施。
２．温室各种结构件，不得受到强烈碰撞和冲击。
３．温室的覆盖材料不得受到锐器扎、划、挂等损伤。
4. 温室内严禁存放、使用酸、碱等对结构有腐蚀作用或对环境严重污染的化学品及制剂。
5. 避免PVC或PC等材料直接与薄膜接触；硫和杀虫剂含有硫或卤化物会导致聚乙烯薄膜的老化和腐蚀，使用喷枪时，不要撒在PC板上。
6. 温室的实际使用温度由用户依据需要自行设定，但是在高纬度地区（或冬季）应维持室内温度不低于４℃，否则易造成室内设备的冻坏。
7. 温室的通风系统（顶窗、侧窗、大门等）遇到大风天气应及时关闭，避免发生扯膜或传动机构损坏等事故。以及对植物造成损害。
8．温室内电源电压必须符合其用电器的要求，过高或过低（＞±5％）都会造成用电器不能正常工作甚至损坏。
9. 温室大部分电机均为三相电机，各个限位开关的调整以及电机的接线均是以安装时的三相相位为基准的，如果在使用过程中总电源线因某种原因需要重新调整，此时应特别注意三相相位要与调整前的相位相同，如果相位不同，会出现以下现象：操作时电机会向相反的方向动作，停止后双方向均不能再动作。此时应调整总电源相序，并调整安全限位开关才能恢复正常工作(操作人员应进行专门培训)。
10．温室用减速电机、卷帘电机等均适合间断工作状态，应避免频繁启动或使用，否则易造成损坏。
11．温室内植物（或物品）的高度，无内遮阳系统时距顶板不应小于200mm ，有内遮阳系统时，距遮阳幕不应小于50mm，否则易损坏顶板或遮阳幕。
12．严禁从侧窗处搬运植物或物品，否则易损坏侧窗（或气墙）。
13．运输物品进出大门切忌超高、超宽，避免碰坏门及相关部件。
14．严禁擅自拆卸温室结构件，加装吊挂所需结构应符合推荐方案，不应随意加装，否则会降低温室及所属设备的实用性和安全性。
15．如果发现温室内地面有严重沉降、塌陷，应及时通知我公司询求帮助处理，否则会严重影响温室整体安全使用。
16．温室的控制系统（包括电控箱）是根据用电负荷设计定制的。严禁擅自增加、更改用电器及线路，否则会影响用电的安全性，严重的引发设备或人身事故。
17．如因灰尘等影响顶板的透光率，应及时冲刷顶板，以保持其原有的透光率不减弱；冲刷用水应进行必要的软化处理，否则，水垢将严重影响透光率，并且不易清除。
18. 温室基础周围不可随意取土，温室周围进行改、扩建，需有我方专业人员
