基础培训－S12系统介绍
一、 网络介绍：

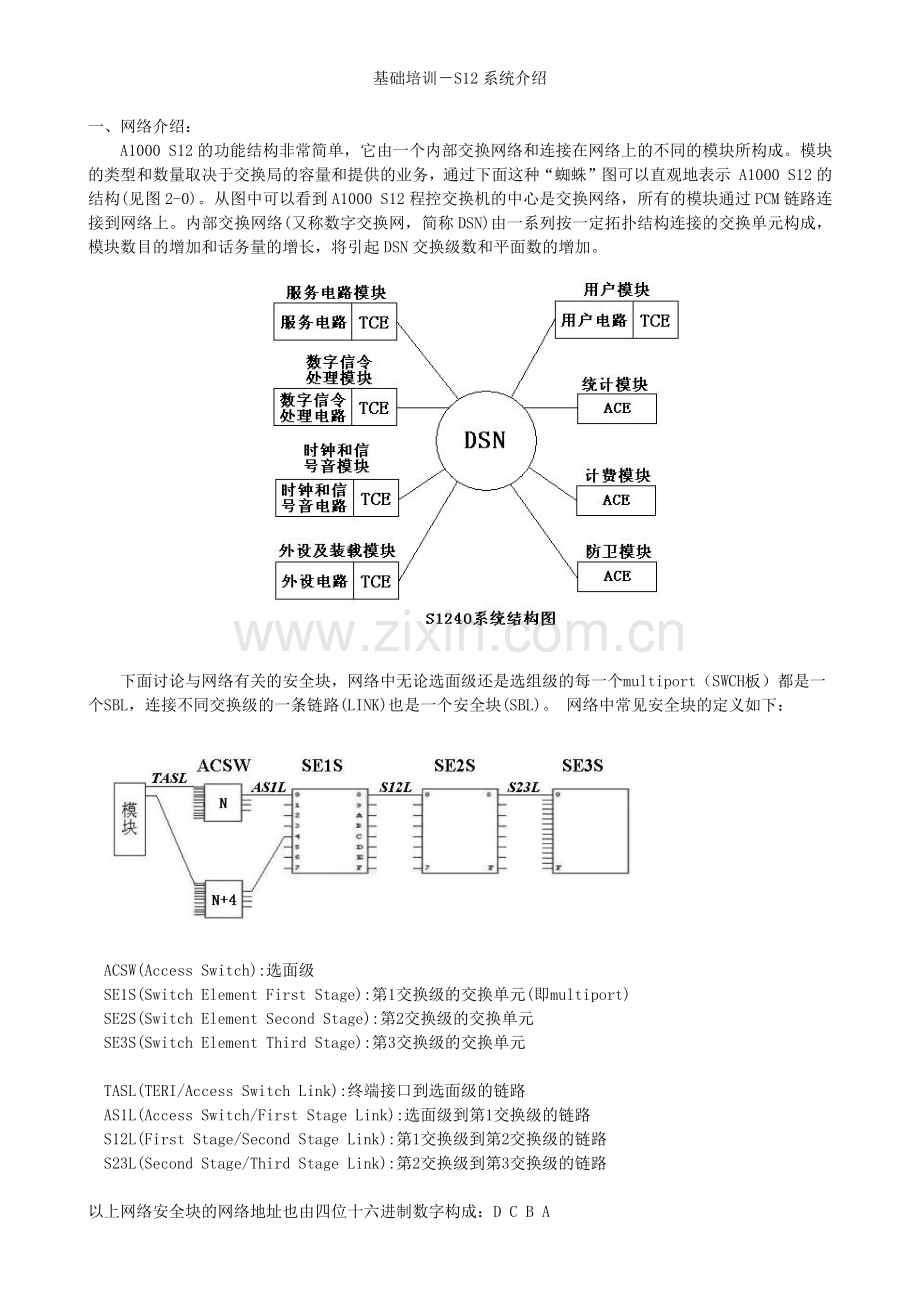

A1000 S12的功能结构非常简单，它由一个内部交换网络和连接在网络上的不同的模块所构成。模块的类型和数量取决于交换局的容量和提供的业务，通过下面这种“蜘蛛”图可以直观地表示 A1000 S12的结构(见图2-0)。从图中可以看到A1000 S12程控交换机的中心是交换网络，所有的模块通过PCM链路连接到网络上。内部交换网络(又称数字交换网，简称DSN)由一系列按一定拓扑结构连接的交换单元构成，模块数目的增加和话务量的增长，将引起DSN交换级数和平面数的增加。
下面讨论与网络有关的安全块，网络中无论选面级还是选组级的每一个multiport（SWCH板）都是一个SBL，连接不同交换级的一条链路(LINK)也是一个安全块(SBL)。 网络中常见安全块的定义如下：
ACSW(Access Switch):选面级
SE1S(Switch Element First Stage):第1交换级的交换单元(即multiport)
SE2S(Switch Element Second Stage):第2交换级的交换单元
SE3S(Switch Element Third Stage):第3交换级的交换单元
TASL(TERI/Access Switch Link):终端接口到选面级的链路
AS1L(Access Switch/First Stage Link):选面级到第1交换级的链路
S12L(First Stage/Second Stage Link):第1交换级到第2交换级的链路
S23L(Second Stage/Third Stage Link):第2交换级到第3交换级的链路
以上网络安全块的网络地址也由四位十六进制数字构成：D C B A
（1）TASL和ACSW地址的确定：
TASL"N"的地址=控制单元的地址 , TASL"N+4"的地址=控制单元的地址+40，ACSW的地址=连接在ACSW的端口0上的TASL的地址(也就是TASL的地址H'DCBA中A=0的地址)。比如一个控制单元的地址=H'1230，则相应的TASL"N"的地址=H'1230，TASL"N+4"的地址=H'1270，ACSW"N"的地址=H'1230，ACSW"N+4"的地址=H'1270。
（2）AS1L和SE1S的网络地址：
AS1L"N"的网络地址=控制单元的地址+8, AS1L"N+4"的网络地址=控制单元的地址+40+8 , SE1S的网络地址=连接在SE1S的端口0上的AS1L的地址(也就是该AS1L的地址H'DCBA中B=0的地址)。对于控制单元H'1231，AS1L"N"的地址=H'1239，AS1L"N+4"的地址=H'1279，SE1S的地址=H'1209。
（3）S12L和SE2S的地址：
S12L"N"的地址=控制单元地址+88，S12L"N+4"的地址=控制单元的地址+40+88，SE2S的地址=连接在SE2S的端口0上的S12L的地址(即S12L地址H'DCBA中C=0时地址)。对于上例中控制单元H'1231，S12L"N"的地址=H'1289，S12L"N+4"的地址=H'12F9，SE2S"N"的地址=H'10B9，SE2S"N+4"的地址=H'10F9。
（4）S23L和SE3S的地址：
S23L"N"的地址=控制单元的地址+888，S23L"N+4"的地址=控制单元地址+40+888，SE3S的地址=连接到SE3S的端口0上的S23L的地址(即S23L地址H'DCBA中D=0的地址)。这样对于上例中的控制单元H'1231, S23L"N"的地址=H'1AB9，S23L"N+4"的地址=H'1AF9, SE3S"N"的地址=H'0AB9，SE3S"N+4"的地址=H'0AF9。
网络的例测和故障处理：
（1）网络例测命令：
立即执行的测试命令：
<452:3=RT,4=TASL.
<452:3=RT,4=AS1L.
<452:3=RT,4=S12L.
<452:3=RT,4=S23L.
每月定期执行的测试命令：
<454:3=RT,4=TASL,STRDATE=7&22,STRTIME=22&00,PERIOD=MONTHLY.
<454:3=RT,4=AS1L,STRDATE=7&22,STRTIME=23&00,PERIOD=MONTHLY.
<454:3=RT,4=S12L,STRDATE=7&22,STRTIME=24&00,PERIOD=MONTHLY.
<454:3=RT,4=S23L,STRDATE=7&23,STRTIME=00&00,PERIOD=MONTHLY.
（2）网络故障的处理：
如何知道网络有故障：
A、用<19.命令显示告警，在报告中出现网络安全块（TASL，AS1L，S12L，S23L，ACSW，SE1S，SE2S，
SE3S）出现告警，状态一般为为FLT，FIT等；
B、网络安全块例测不成功；
如何处理：
1：先处理低一级的网络问题，再处理高一级的网络问题，即先处理TASL，再处理AS1L，S12L，
S23L
2：先用命令或MAC打死激活相应的SBL，测试看是否成功，不成功，再用NETWORK、NETWLINK、
<39，<45命令找出相应SBL对应的SWCH板进行更换；
二、机架及相关硬件的介绍：
J系列中,有较多类型机架，面对机架正面，在机架左下角（底座）附近，有一金属标签。上面标有条形码和机架的类型和固件号:
一般有以下类型：
* RAU_JF01_A1 214 07523
* RAU_JF02_A1 214 XXXXX
* RAU_JA00_A1 214 07487
* RAU_JA01_A1 214 XXXXX
* RAU_JA02_A1 214 XXXXX
* RAU_JB00_A1 214 07488
* RAU_JH00_A1 214 XXXXX
* RAU_JH01_A1 214 XXXXX
* RAU_JH02_A1 214 XXXXX
* RAU_JJ00_A1 214 XXXXX
通过查询机架文件，可以知道该机架详细的资料！
1、分架介绍：
一个S12交换机的机架从上而下，可以分为8个分架：
（1）顶架(TRU--TOP RACK UNIT)
顶架主要有三个方面的功能:
* 电源的滤波和分布
* 保护(FUSING)
* 告警信号收集和分布
从机架的正面来看,顶架表现为两组空气开关(CIRCUITBREAKER),每组最多可装19个空气开关。左边一组空气开关对A路电源进行分配(注：每一个机架接收两路电源，A路和B路),右边一组则分配B路电源。每一个空气开关对接收这一分路电源的设备(DC/DC直流转换器或PBA)提供保护功能,一旦发生故障(过流,过
载)，则自动切断相应分路的电源；
（2）其余第二分架、第三分架、第四分架、第六分架、第七分架、第八分架用于装配各种模块，第五分架一般空置，让空气流通，便于散热。
（3）每个用于装配的分架上有63个插槽(slot),从左往右编号依次为1到63。模块的电路板(PBA)都放置在分架的插槽中，而且电路板总是固定地插在奇数插槽中,这样,一个分架最多可插32个电路板。由于偶数插槽不放置电路板,从而形成了从机架底部到顶部的通道，有利于空气的流动,提高电路板的散热效果。
2、电路板的定位
机架的定位：(第几排&第几列) xx&x
例： 1&C 44&A
分架的定位：( 2-- 8 )
插槽的定位：( 1-- 63 )
电路板的位置定位： 排&列&分架&插槽
例： 1&B&7&53 代表第一排第二个机架上第七分架上第53插槽 上的电路板。
3、根据标签，如何确定一条电缆该插在什么样的位置呢？
下面是一条电缆的标签：
┌──────────────────┐
│ AA 01 C 02::47BA11 │
│ 211 03140 AACA 1KB01C01 │
└──────────────────┘
第一行标签:
AA 01 C 02 :: 47 BA 11
---- -- -- ----------------
│ │ │ │
│ │ │ └────── 电缆插头位置
│ │ │
│ │ └────────── 机架位置
│ │
│ └──────────── 第一排机架
└───────────── 机房房间编号
我们总是把电缆插头里左边第一列第一个插孔(面向插头插孔)的位置,定义为电缆插头的插入位置。在上例中,电缆插头位置是"02::47BA11","02"表示第二分架,"47"表示后板上与47插槽对应的位置,"B"指connector B,即下面的插头,"A"指右边第一列 (从机架后面看)插针,"11"表示第11根插针,这样"02::47BA11"指明了这根电缆插头的具体位置(实际上是其中一个插孔的插入位置,但这个插孔的插入位置一经确定,整个电缆头的插入位置也就相应确定了)。
二、模块介绍：
1、在硬件组成上，可以根据模块有多少电路板组成，分为以下三种类型
V01M：一块PBA构成的模块
V02M：两块PBA组成的模块
V03M：一块处理器板和最多八块终端电路板组成的模块
2、 一般模块有两个基本部分：模块终端电路和控制单元(CE)。模块终端电路随模块类型的不同而不同，控制单元对所有的系统模块而言则是相同的。控制单元的结构也分为两部分，一部分是微处理器及其存贮器，负责执行控制模块功能的软件程序；另一部分叫做终端接口(TI--Terminal Interface)，它是模块之间通过交换网络进行通信的接口。
系统中还有一类模块没有自己的终端电路，这就是辅助控制单元模块(ACE)，它们只含控制单元这一部分，并通过TI与网络连接。ACE模块主要为系统提供支持辅助功能。与别的模块相比，这些支持辅助功能可以用更灵活的方式分配给助功能包括：字冠分析、计费分析、中继资源分配、统计等等。
控制单元一般就是一块电路板，这种电路板有多种类型：MCUA、MCUB、MCUC、MCUG等。
MCUA(模块控制单元, 类型A)：里面的微型处理器采用8086或与8086兼容的处理器，这个微型处理器能寻址１兆(M)字节的存贮空间。MCUA采用复用的数据地址总线。MCUA的处理器工作时钟采用８MHZ。
MCUA主要用于模拟用户模块(ASM)、服务电路模块(SCM)等。
MCUB(模块控制单元, 类型B)：微处理器采用80386或与80386相兼容的处理器，具有寻址16M字节存贮空间的能力。但目前MCUB一般只做到4M或8M的随板存贮器。MCUB的处理器工作时钟是16MHZ,总线采用高速总线和多主总线。多主总线使MCUB板外的处理器能访问MCUB板上的存贮器(RAM)。
MCUB主要用于外设和负载模块，中继模块以及时钟和信号音模块等。
MCUC采用80486处理器，主频33MHz，带有16M字节的随板电路器，用于辅助控制单元（ACE）模块。
MCUG采用80586奔腾处理器，主频133MHz，随板电路器可达64M字节，用于ACE模块。
3、以下将介绍常用模块的硬件组成及它的功能：
（1）DTM（数字中继模块）
该类型的模块一般由一块DTUA或DTUE板组成，用于提供一个标准的2Mb/sPCM链路
按照信令和承载业务不同可分为：
DCASTCE (随路信令中继模块)
描述：采用R2信令方式的中继模块，每个模块有32条CHANNEL(0-31)，其中的第0条用于同步，第16条用于传信令，剩余30条用于传话路和数据。
DNTUPTCE (7号信令中继模块)
描述：采用N7信令方式的中继模块，每个模块有32条CHANNEL(0-31)，其中的1条用于同步，剩余31条用于传话路和数据(其中的1条还可以传信令) 。
DISUPTCE (7号信令中继模块)
描述：具有与DNTUPTCE模块相同的功能，还可以对ISDN用户补充业务进行处理。
（2）IPTMN7(综合信息中继模块), 又称高级数字中继模块(DTM-H), 用于处理公用信道信令。整个模块由两块电路板组成: DTRI 和MCUB。
DTRI(数字中继板, 类型I)是IPTM完成七号信令处理的主要功能板，DTRI中有两个ILC(ISDN链路控制器), 用于检测信令消息的到达。每个ILC可以处理两个信令信道, 因此DTRI最多可处理四个发送信令信息的信道。DTRI中的随板控制器(OBC)负责信令消息的分布(distribution)和发送(routing), 随板控制器接口(OBCI)作为MCUB, ILC和OBC之间的接口。
（3）HCCM（高性能公共信道信令模块）
HCCM由一块MCUB和最多8块SLTA(信令链路终端板)组成；
在S1240中, 除了IPTM外, HCCM也可处理七号信令,信令信息由中继模块进入交换网络, 送入HCCM的MCUB, 再由与SLTA板对应的一个固定信道送入信令链路终端板(SLTA)中，由它负责信令的处理。
（4）ISVCE（服务电路模块），由两个电路板组成: MCUA和DSPA。
DSPA(Digital Signal Processor Type A ,数字信号处理器(类型A))板负责对多频信号的检测、分析以及多频编码信号的产生。
服务电路模块可以对双音多频信号的检测和分析，如果用户采用双音多频话机(DTMF), 其所拨的每一位号码均是两种频率信号的组合，要由服务电路模块对双音多频信号进行检测和分析得出用户所拨的具体号码。
服务电路模块还可以实现多方通话, 即我们常说的会议电话。DSPA通过提供会议桥(Conference Bridge)使得三方、五方甚至十方能够相互通话。参与多方通话的不同用户的话音样值被送往DSPA, 由DSP完成话音样值的叠加再由链路上的不同信道送往各自的目的地。
（5） CTCE（时钟和信号音模块）由四块电路板构成：MCUB是模块控制单元, RCCC和CCLC负责时钟产生, DSGA用于产生信号音。（注：全局有两个CTCE模块，网络地址是固定的，分别是H’1C、H’1D）
CTCE模块产生8MHZ的系统时钟, 分布到所有的网络和控制单元, 以确保系统的同步运行。CTCE还负责产生交换机控制用的信号音以及实时时间(日时钟－TOD)。由于这些功能对系统是至关重要的，CTCE总是备份的, 两个CTM工作在活跃/热备用方式。
RCCC(参考时钟控制板, 类型B)按一定优先级从参考信号中选择一个作为参考时钟。RCCC总共接收7个参考信号：四个外部时钟信号(2MHZ), 它们分别由四个中继模块送来；一个原子时钟信号 (5MHZ), 所有交换局都是相同的；一个来自相邻CTM振荡器的输出信号(8MHZ)和一个自身振荡器的输出信号。
CCLC(中心时钟板, 类型A)接收RCCC所选择的参考时钟, 并用它产生8MHZ的系统时钟送入一个选择器(Selector)。这个选择器同时也接收另一个CTCE的输出时钟。两个CTCE的选择器在初始化时被设置选择其中的同一个时钟, 这个时钟是由标为"A"的CTCE产生的，而哪个CTCE为A则是由后板上的连接线确定。所以，上电以后，CTCE "A" 将处于活跃方式, CTCE "B" 则处于热备用方式。
DSGA(数字信号发生器, 类型A)负责产生信号音。各种信号音的样值存贮在DSGA上的PROM(可编程的只读存贮器)中。DSGA中有一个用于在OBC和控制单元之间传送数据的物理接口(接口寄存器)。因此, 如果没有DSGA板, 或者DSGA出现故障, CTCE的“时钟”部分将不能和模块的处理器通信。
DSGA还能产生日时钟(TOD－Time Of Day)。RCCC上的OBC每隔100毫秒(ms)把日时钟值写入DSGA的一个寄存器(register)中, 再发送出去。
（6）DIAM（录音通知模块）
DIAM整个模块由一块电路板构成：DIAB或DIAA(动态综合录音通知板)。另外，一个AMEA(辅助存贮器扩展板)可作为DIAA存贮器的扩展,当然这个AMEM是可选的。
录音通知模块可发送各种消息, 以录音的形式通知主叫用户有关当前状态的一些信息, 比如：被叫号码已更改、欠费通知、移机通知、停机通知。
如果是固定的录音通知(Announcement), 则被送到CTCE模块, 由信号音总线分布；如果录音通知是常变的，则通过交换网络送往目的地，比如：动态改号录音通知。
（7）PLCE(外设及装载模块)
外设及装载模块(P&L)由MCUB，DMCA(直接存贮器控制器)板, CLMA(中心告警板)板和可选的MMCA(人机通信控制器)板组成。另外，收集P&L所在机架硬件告警的RLMC(机架告警板)也连接在P&L的MUCB上。（注：全局有两个PLCE模块，网络地址是固定的，分别是H’C、H’D）
外设及装载模块通过控制MMC(人机通信)系统, 收集各种操作命令(人机命令)，把命令执行的结果通过显示单元(VDU)和打印机(print) 报告给操作员。P&L也控制对大容量外围存贮设备的访问, 比如磁带、磁盘、光盘。它们存贮着交换机所有控制单元的程序和数据。此外，P&L还负责在交换机初始化时对各种不同控制单元的装载(loading)以及以后的个别控制单元的重新装载(reload)。。一个交换机总是装备两个P&L模块, 工作在活跃/备用(Active/Standby)方式，在这种方式下总有一个模块处于工作状态，另一个处于准备状态(存贮器保持更新)并且一旦前一个出现故障则准备接替它的工作。两个P&L的网络地址是固定的：H'000C和H'000D。
DMCA(直接存贮器控制器)为MCUB访问大容量存贮器设备提供支持。MCUB通过一个叫做SCSI(小型计算机系统接口)的标准接口连接最多可处理八个外围存贮设备。磁盘、光盘可直接与SCSI总线相连。DMCA板上有一个SCSI控制器(SCSI Controuer), 用于协调对SCSI总线上外设的访问。DMCA内部有一个80186处理器, 以及RAM、ROM存贮器。DMCA还提供了两个串行接口(或串行通道), 可直接连接终端显示单元(VDU)和打印机。 在外围存贮设备中，磁盘容量可达到9000MB(兆字节), 光盘则达到1300MB(兆字节)。
CLMA(中心告警板)为P&L提供告警接口, 它可以接收16个告警,这些告警主要指机房外部告警, 比如火警、非法闯入等。CLMA能产生20路的告警灯驱动信号, 这些告警灯位于主告警板(MPA)上。
CLMA还有一个重要功能－－双侧失败监视(Dual FailureMonitoring)功能。当一个交换机的两个P&L模块同时出现故障,不能正常工作, CLMA将把告警信号(双侧失败)送往主告警板(MPA),以提醒维护人员。
一个P&L模块最多可装备两个MMCA(人机通信控制器), 每个MMCA提供四个串行通道, 这样一个P&L最多可连接八个以上的终端(VDU或打印机)。
为了收集P&L所在机架的架内硬件告警, RLMC(机架告警板)与通过PCM链路与P&L的MCUB相连, RLMC最多可接收64路硬件告警。
（8）JISMTCE(综合业务数字网ISDN用户混合模块)
JISMTCE由MCUB板和八个ISTA(ISDN用户终端板, 类型A)板构成。每一个ISTA提供了八个BA, 即可处理八个用户, 这样一个ISM可处理64个ISDN用户。
（9）IPTMV52
功能：用于交换机与接入网模块相连的接口模块。每个模块提供1条C-CHANNEL，且此模块必需成双配置，即一对IPTMV52模块最多可以管理1024线模拟用户或500线数字用户。V52模块的配置集线比范围一般由1：4至1：8。
构成：由一块MCUB和一块DTRI组成。
（10）DMMCE386
功能：提供主叫号码显示功能的服务电路模块。
构成：1块MCUB和1块DSPA（BBJA）组成
以下是S1240交换机的一些辅助控制单元模块(ACE)的介绍：
（11）MONI386
功能：S12交换机的监视器终端。
构成：MCUB
（12）DFCE
功能：负责实现交换机的防卫功能。（注：全局有两个DFCE模块，网络地址是固定的，分别是H’2C、H’2D）
构成：MCUB
（13）SACEADM
功能：对交换机进行集中管理，包含交换机中央数据收集，处理分析统计数据(包括对中继监控，出用户和中继数据观察报告，网络话务量管理等)。
构成：MCUG
（14）SACEN7
功能：执行7号信令网络管理(包括7号信令链路管理，通道路由管理，7号信令链路重组管理)和控制功能。当交换机7号信令链路数小于256条时用MCUB处理机，而超过256条时，需配MCUG处理器。
构成：MCUB/MCUG
（15）SACEOSI
功能：实现OSI-stack 处理，TCAP，SCCP功能。SCCP功能主要可以应用于GTT能力的翻译，一个MCUB处理机的SACEOSI每秒有40条GT翻译能力，MCUC处理机的SACEOSI4每秒有120条GT翻译能力，MCUG处理机的SACEOSI4每秒有160条GT翻译能力。
构成：MCUB/MCUC/MCUG
（16）SACPBXP
功能：此ACE处理包含所有PBX(包括ISPBX)用户线与PBX(包括ISPBX)组的资源及动态数据管理。
构成：MCUG
（17）SACPBXB
功能：此ACE处理包含所有BCG服务员和BCG组的资源及动态数据管理。
构成：MCUG
（18）SACELBCG
功能：此ACE处理了包含所有与BCG用户级有关的数据(半永久数据和动态数据)，对所有BCG用户执行PNP转化及BCG用户线动态数据管理功能。
构成：MCUG
（19）SACELPUB
功能：此ACE处理了包含所有与用户级有关的数据(半永久数据和动态数据)，完成所有受话呼叫及BCG和PBX用户的发话呼叫的初始化处理及所有用户的动态数据管理。
构成：MCUG
（20）SACEORJ
功能：处理人机命令，对中继及其路由关系的进行管理。有效消除了大容量中继的交换机中SCALSVT过负荷的问题。
构成：MCUG
（21）SACECP
功能：处理所有与计费输出有关的功能。包括计费错误处理，后台转移计费数据，仪表闭塞输出等，此外还有存储程序控制安排，用户中继测试监测等功能。
构成：MCUG
（22）SACECHRG
功能：处理跳表计费，详细计费(包括AMA和TAX)，立即计费等与计费相关的数据。
构成：MCUB/MCUG
（23）SACELDC
功能：具有对当前所有本地用户线和中继线的数据进行收集处理的功能。包括对一些终端控制单元实时的收集并更新来自各方面的统计数据事件及呼叫收集事件，并且经过一段时间即用5%的处理能力转移经过轮流检测的信息，EC74版本中还负责对计费记录进行标准格式化。
构成：MCUB/MCUG
（24）SACETRA
功能：对中继资源进行合理分配及对设备相互作用需要的数据进行分析的功能。
构成：MCUB/MCUG
（25）SCALSVL
功能：用户呼叫处理，路由选择等功能。EC74版采用了分组处理，即在每组中对呼叫实现负荷分担处理且加1保护的办法，提高了系统对用户呼叫过负荷的处理。
构成：MCUG
（26）SCALSVT
功能：中继呼叫处理，路由选择等功能。EC74版采用了分组处理，即在每组中对呼叫实现负荷分担处理且加1保护的办法，提高了系统对中继呼叫过负荷的处理。
构成：MCUG
（27）SACEIN
功能：处理智能网业务
构成：MCUG
（28）SPARE386
功能：热备用MCUB。当某MCUB处理机的ACE出现故障时，SPARE386可以随时顶替出现故障的ACE，保证系统安全稳定运行。
构成：MCUB
（29）SPARE486
功能：热备用MCUG。当某MCUG处理机的ACE出现故障时，SPARE486可以随时顶替出现故障的ACE，保证系统安全稳定运行。
构成：MCUG
友情提示：
如何在知道模块的网络地址后，知道它是什么类型的模块？它在哪个机架的哪个分架？
>IDS:
[JOPT (LCE/NA/VP/DLS/GLS/TYP/ALL/G[7mP[0mT) =>N
VALUE =>402
NA LCE VP DLS GLS GLSNAME CE-FUNC APT GPT POS OBCT OBC
0402 8040 06F0 1942 295 ACDJIFEA 6C-DSCENS FF08-JLTCE 06 3A701 ----
>IDS:N,3F
[J NA LCE VP DLS GLS GLSNAME CE-FUNC APT GPT POS OBCT OBC
003F 0460 0250 47 493 JJCQIFCD 12-DXSACE FF47-SACECHRG 47 1C423 ----
>
如何显示一个S1240局某种类型的模块有多少个？
>IDS:T,PLCE
NA LCE VP DLS GLS GLSNAME CE-FUNC APT GPT POS
000C 0000 0060 1 202 JJFCIFDF 21-PLCE FF02-PLCE 02 1A513 ----
000D 0010 0070 1 202 JJFCIFDF 21-PLCE FF02-PLCE 02 1A545 ----
三、操作与维护概述
l 一些基本概念
为了对A1000 S12交换机维护方便，从维护角度引入了几个基本概念，即安全块、可替换件维修块和设备。他们是对交换机进行维护的基本单元。
1、安全块（SBL）
（1）安全块的定义
安全块(SBL)是由一组硬件电路与相关软件组成的执行一系列电路功能的集合。
安全块是操作员对交换机进行诊断测试维护的基本单元。从维护角度来讲，一个安全块即是一个功能单元。不同功能安全块的功能不会有重叠部分，所有安全块的总和构成了整个交换和系统。
（2）安全块的标识
在交换机中有许多不同功能的安全块，同种功能的安全块在不同的模块或DSN的不同位置也有很多个，为了在维护中唯一地标识或指定一个安全块，可以用三个参数来标识。
①网络地址（NA）
网络地址是指一个安全块对于DSN的访问地址，由四位十六进制数组成。
②安全块类型（SBLTYPE）
不同功能的安全块具有不同的安全块类型。安全块类型可由四位字母来表示如CTLE（控制单元），DTCH（数字中继信道）等。人机命令手册SI006中列出了S12交换机中所有的安全块类型助记符及其对应的十六进制或十进制值。
③安全块编号（NBR）
该编号用于区分一组具有相同的交换机标识，网络地址以及安全块类型的安全块。
（3）安全块的等级
安全块的等级指出了不同的安全块从DSN角度来访问的从属或依赖关系。当一个高级安全块退出服务时，其下级安全块也将退出服务。
在模块中，控制单位安全块总是最高级安全块。人机命令手册SI005中提供了各种模块内不同安全块等级信息。
（4）安全块的类别
按安全块的性质不同，可将交换机中的安全块分成五大类：
①控制单元类。即所有的控制单元（CTLE）。
②交换单元类。也称网络类，指数字交换网络中的所有元件及链路安全块。如AS1L，TASL等。
③电话服务类。指所有有关用户终端、中继终端、服务电路模块的接收器等的与电话服务相关的安全块。如SLIF，DTCH，DTCL等。
④外设类。指与交换机的输入输出设备相关的安全块。如驱动终端类外设的ASST，MMCH等。
⑤系统类。指交换机的时钟和音信号产生与分配系统以及告警系统中的安全块。
（5）安全块的状态
安全块的状态即安全块所处的工作状态。按一个安全块能否完成其功能可将安全块分为服务状态和非服务状态两大类主要状态。处于服务状态的安全块又可详细地分成三种状态即话务状态或称在线运行状态（IT）、差错状态（FIT）和外部故障状态（EF）。其中话务状态是安全块的正常工作状态，如果交换机无故障运行则所有的安全块均为IT状态；差错状态是安全块的带故障运行状态即虽然该安全块有小故障但仍继续工作。非服务状态的安全块详细分为：
故障状态（FLT），
故障退出服务（FOS），
软件退出服务（SOS），
操作员请求退出服务（OPR），
未装配（NEQ），
允许装配（EQAWL），
不存在状态（NEX）等等。
2、可替换件（RIT）
一个可替换件是指在硬件维修时所能更换的最小硬件组合。通常是指单块印制电路板即插板，也可指其它交换机中可替换的部件如磁带单元、光盘、打印机等等。
在A1000 S12交换机中一个可替换件可由四个参数唯一地标识即：机列号（ROW），机架（RACK），分架号（SHELF），槽号号（SLOT）。
3、设备（DEVICE）
设备是指按DH（设备处理器）的处理对象划分的硬件单元。
通常在系统中设备均有其一一对应的安全块；因此设备的标识也由三个参数确定即：NA，DEVTYPE（设备类型见SI009），NBR。
4、相关的人机命令
（1）显示安全块数据
DISPLAY-SBL-DATA/45:SBLTYPE= ,NA= ,NBR= ,OPTION=ALL.
该命令用来显示指定SBL的状态或SBL的分布。
<45:SBLTYPE=CTLE,NA=H'2701,NBR=1,OPTION=DEPLIST.
SEQ=0311.2004-04-27
COM=0045
JOB SUBMITTED
BEI_SHAN_22 2004-04-27 16:21:34 TU
PW0004 0130/0006/0002
SEQ=0311.2004-04-27 00065 ASKTROCH KTYNAH02 HSRRIF53
SWA-EXCHANGE DEFENCE
DISPLAY-SBL-DATA SUCCESSFUL
-------------------------------------------------------------------------
NA = H'2701
SBLTYPE = CTLE
NBR = 1
OPTION = DEPLIST
STATE DISPLAY
NA SBLTYPE SBLMIN SBLMAX STATE DEVT/CEF LCE APT
H'2701 CTLE 1 1 IT EITCE H'5250 IPTMU
DEP
