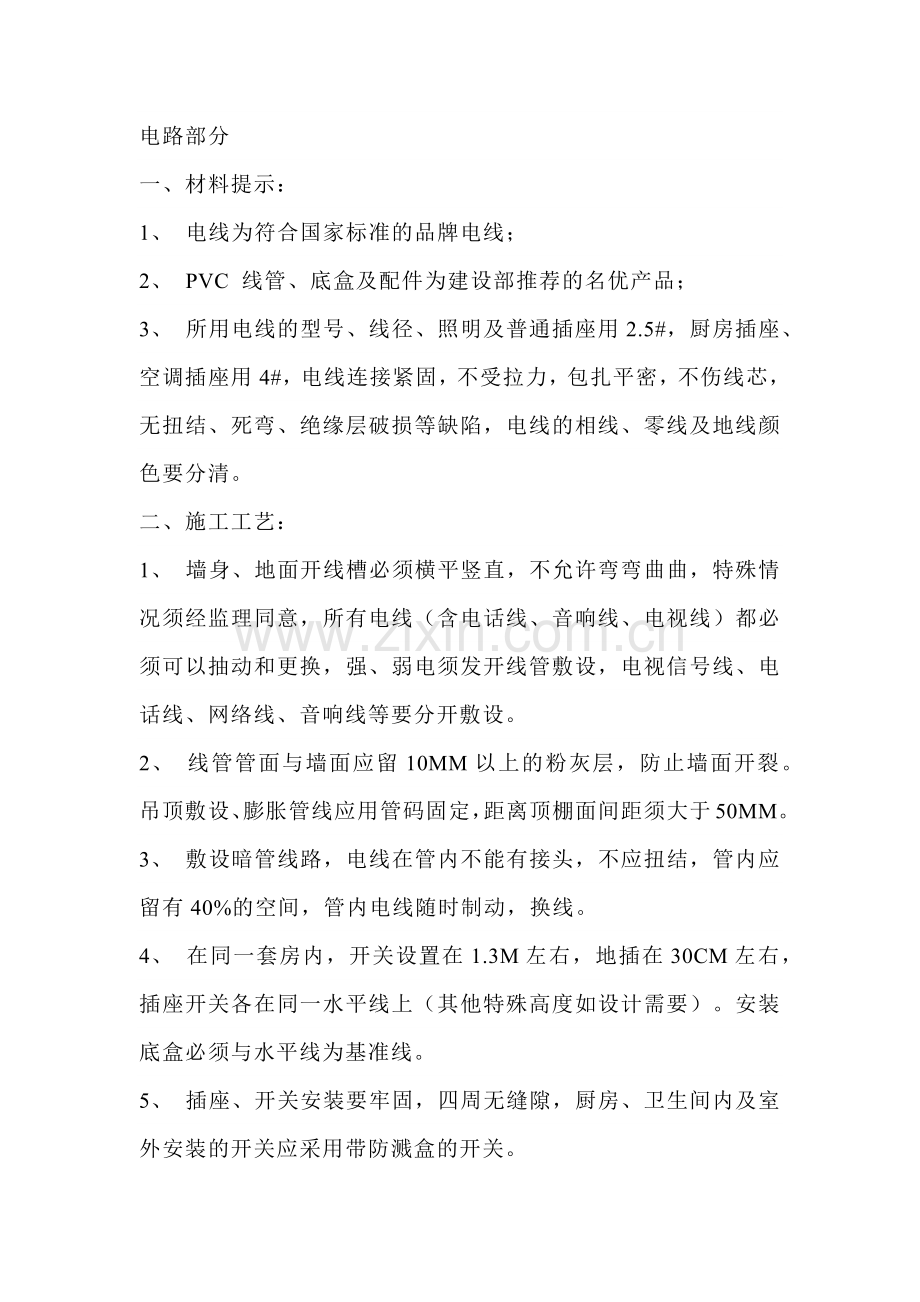

1、电路部分一、材料提示:1、 电线为符合国家标准的品牌电线;2、 PVC 线管、底盒及配件为建设部推荐的名优产品;3、 所用电线的型号、线径、照明及普通插座用2.5#,厨房插座、空调插座用4#,电线连接紧固,不受拉力,包扎平密,不伤线芯,无扭结、死弯、绝缘层破损等缺陷,电线的相线、零线及地线颜色要分清。二、施工工艺:1、 墙身、地面开线槽必须横平竖直,不允许弯弯曲曲,特殊情况须经监理同意,所有电线(含电话线、音响线、电视线)都必须可以抽动和更换,强、弱电须发开线管敷设,电视信号线、电话线、网络线、音响线等要分开敷设。2、 线管管面与墙面应留10MM以上的粉灰层,防止墙面开裂。吊顶敷设、膨胀管线应

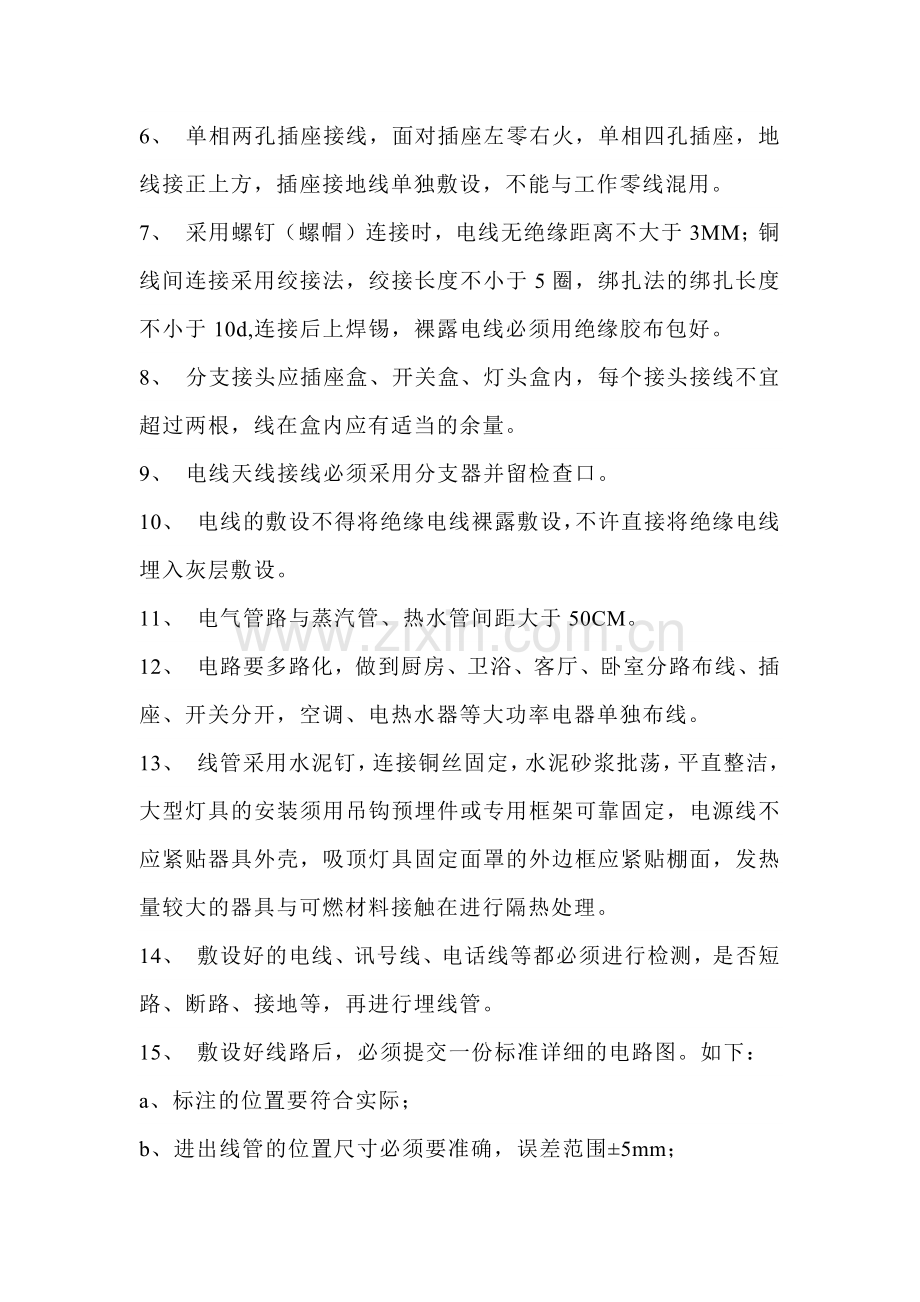

2、用管码固定,距离顶棚面间距须大于50MM。3、 敷设暗管线路,电线在管内不能有接头,不应扭结,管内应留有40%的空间,管内电线随时制动,换线。4、 在同一套房内,开关设置在1.3M左右,地插在30CM左右,插座开关各在同一水平线上(其他特殊高度如设计需要)。安装底盒必须与水平线为基准线。5、 插座、开关安装要牢固,四周无缝隙,厨房、卫生间内及室外安装的开关应采用带防溅盒的开关。6、 单相两孔插座接线,面对插座左零右火,单相四孔插座,地线接正上方,插座接地线单独敷设,不能与工作零线混用。7、 采用螺钉(螺帽)连接时,电线无绝缘距离不大于3MM;铜线间连接采用绞接法,绞接长度不小于5圈,绑扎法的绑

3、扎长度不小于10d,连接后上焊锡,裸露电线必须用绝缘胶布包好。8、 分支接头应插座盒、开关盒、灯头盒内,每个接头接线不宜超过两根,线在盒内应有适当的余量。9、 电线天线接线必须采用分支器并留检查口。10、 电线的敷设不得将绝缘电线裸露敷设,不许直接将绝缘电线埋入灰层敷设。11、 电气管路与蒸汽管、热水管间距大于50CM。12、 电路要多路化,做到厨房、卫浴、客厅、卧室分路布线、插座、开关分开,空调、电热水器等大功率电器单独布线。13、 线管采用水泥钉,连接铜丝固定,水泥砂浆批荡,平直整洁,大型灯具的安装须用吊钩预埋件或专用框架可靠固定,电源线不应紧贴器具外壳,吸顶灯具固定面罩的外边框应紧贴棚面

4、,发热量较大的器具与可燃材料接触在进行隔热处理。14、 敷设好的电线、讯号线、电话线等都必须进行检测,是否短路、断路、接地等,再进行埋线管。15、 敷设好线路后,必须提交一份标准详细的电路图。如下:a、标注的位置要符合实际;b、进出线管的位置尺寸必须要准确,误差范围5mm;c、强弱电的标识要分清,并附说明。16、 施工现场临时电源应有完整的插头、开关、插座、漏电保护器设置,临时用电须用电缆。17、 单相两孔插座的接线,而对插座左零右火,单相三孔,三相四孔插座,正上方为地线,插座接地线单独敷没,不与工作零线混同。18、 源线分三种颜色:火线红色、零线兰色、地线黄兰双色线。所有单向插座应该“左零右

5、火中间地”或“上火下零”连接。19、 房间插座的供电回路,厨房、卫生间、浴室的供电回路应各自独立使用漏电保护器,必须与其它供电回路完全隔离,不得将其零线搭接到其它回路。20、 空调等大功率电器,必须设置专用供电回路,空调采用4mm的电源线,照明线采用2.5mm的电源线,所有电源插座供电回路宜选用2.5mm的电源线。其它供电负荷参照此标准。21、 所有入墙电线采用中20的阻燃管套管埋设,并用弯头、直节、三通接线合等连接,盒底使用杯梳,套管中不可有接头、不可将电源线裸露在吊顶上或不得直接用水泥抹入墙中,以保证电源线可以拉动或更换。22、 特殊状况下,电源线管从地面下穿过时,应特别注意在地面下必须使

6、用套管连接紧密,在地面下不允许有接头电源线出入地面处必须套用弯头。地面没有封闭之前,必须保护好套管,不允许有破裂损伤,铺地板砖时套管应被沙完全覆盖,钉木地板时,电源线管应沿墙角铺设,以防止电源线被钉子损伤。23、 电源线走向横平竖直,不可斜拉,并且要避开壁镜,什物架、家具等物的安装位置,防止被电锤、钉子损伤。电源线埋设时,不应考虑与电热、水汀、水管及弱电管线等保持500mm以上的距离。24、 电源线管应预先固定在墙体槽中,要保证套管表面凹进墙面13mm以上,(墙上开槽深度33mm)25、 导线连接紧固,接头不受拉力,包扎严密,不伤线芯,导线无曲结、无级弯、绝缘层破损等缺陷。26、 经检验认可,

7、电源线连接合格后,应浇湿墙面,用1:5砼封闭,封避砼表面要平整,且低于墙面2mm。电源底盒安装要牢固,方正,面板底面平整与墙面吻合。27、 空调电源采用16三孔插座,在儿童可触摸的高度内(1.5m以下)应采用带保护门的插座。卫生间、洗漱间、浴室应采用带防溅的插座,安装高度不低于1.3m,并远离水源。为便为玉生活舒适方便,卧室应采用双控开关,厨房电源插座应并列设置开关,控制电源通断,放入柜中的微波炉的电源应在墙面设置开关控制通断。28、 各种强弱电插座接口宁多勿缺,床头两侧应设置电源插座及一个电话插座,电脑桌附近,客厅电视柜背景墙上都应设置个以上的电源插座,并设置相应的电视、电话、多媒体、宽带网

8、等插座。29、 所有插座、开关要高于地面200mm以上,同一房间内插座、开关高度一致(高度差5M.水路部分一、材料提示根据公司报价材料选用符合国家标准的材料,进行施工,绝对不用镀锌管。二、施工工艺1、洗手间及厨房沿墙身横向埋管的,最下面一条管必须走在做好的地面到墙身高度40CM处,原则上不允许在地面上走冷、热水管,冷、热水龙头管必须水平及孔距准确(孔距正常保持在1516CM左右)2、 冷、热水管均为入墙。3、 做法,开槽时须检查槽的深度,然后做好防水再进行敷管。4、 水管试压必须试四次,第一次是开工进场的时候,检查原有水管的质量及接头是否漏水,第二次是改造后试压,检查所有接头是否漏水,第三次是

9、水龙头安装完毕进行试压。第四次试压是在铺完木地板底板后、铺木地板前。四次试压必须经甲方和监理签字验收合格后才可封闭,每次试压应为0.61MPA(相当于610公斤)。5、淋盆上的混合龙头的左右位置一定要装在浴盆中间(先确定浴缸尺寸),高度为浴缸上口150200MM。6、坐便器的进水出口尽量安置在能被坐便器挡住视线的地方。7、立柱盆的冷、热水龙头离地高度为500550,下水道一定要装在立柱内。8、台盆的下水管埋入墙内,进水管离地面高度为500550。9、安装浴缸前应检查防水是否完整,如无防水或防水被损坏,防水应重做。10、厨房洗涤盆处进水口离地高度为450MM。11、安装热水器进出水时,进水的阀门和进气的阀门一定要考虑并应安装在相应的位置。12、到炉具的气阀门要安装在实用、安全的位置。13、进水管、煤气管、下水管安装接头严密,连接后清理干净。14、安装厨、卫管道时,管道貌岸然在出墙的尺寸应考虑到墙砖贴好后的最后尺寸,即预先考虑墙砖的厚度。15、设计水管时应考虑洗衣机的用水龙头安装位置,下水的布置。同时注意电源插座位置是否合适。16、冷、热水管上下平行安装时,间距10cm,热水管应在冷水管上方,安装混合龙头时,热水应在面向的左边。
