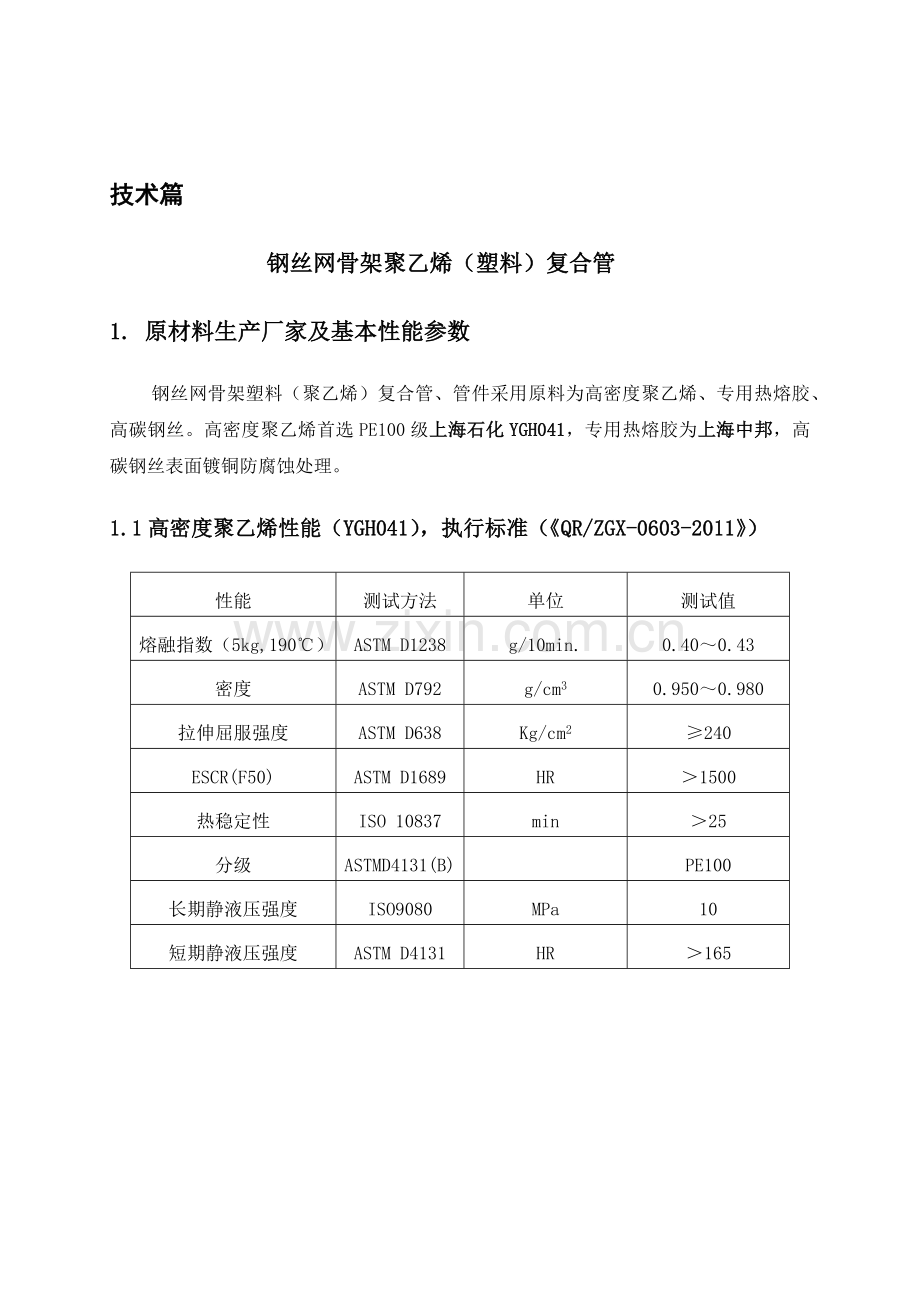

技术篇
钢丝网骨架聚乙烯（塑料）复合管
1. 原材料生产厂家及基本性能参数
钢丝网骨架塑料（聚乙烯）复合管、管件采用原料为高密度聚乙烯、专用热熔胶、高碳钢丝。高密度聚乙烯首选PE100级上海石化YGH041，专用热熔胶为上海中邦，高碳钢丝表面镀铜防腐蚀处理。
1.1高密度聚乙烯性能（YGH041），执行标准（《QR/ZGX-0603-2011》）
性能
测试方法
单位
测试值
熔融指数（5kg,190℃）
ASTM D1238
g/10min.
0.40～0.43
密度
ASTM D792
g/cm3
0.950～0.980
拉伸屈服强度
ASTM D638
Kg/cm2
≥240
ESCR(F50)
ASTM D1689
HR
＞1500
热稳定性
ISO 10837
min
＞25
分级
ASTMD4131(B)
PE100
长期静液压强度
ISO9080
MPa
10
短期静液压强度
ASTM D4131
HR
＞165

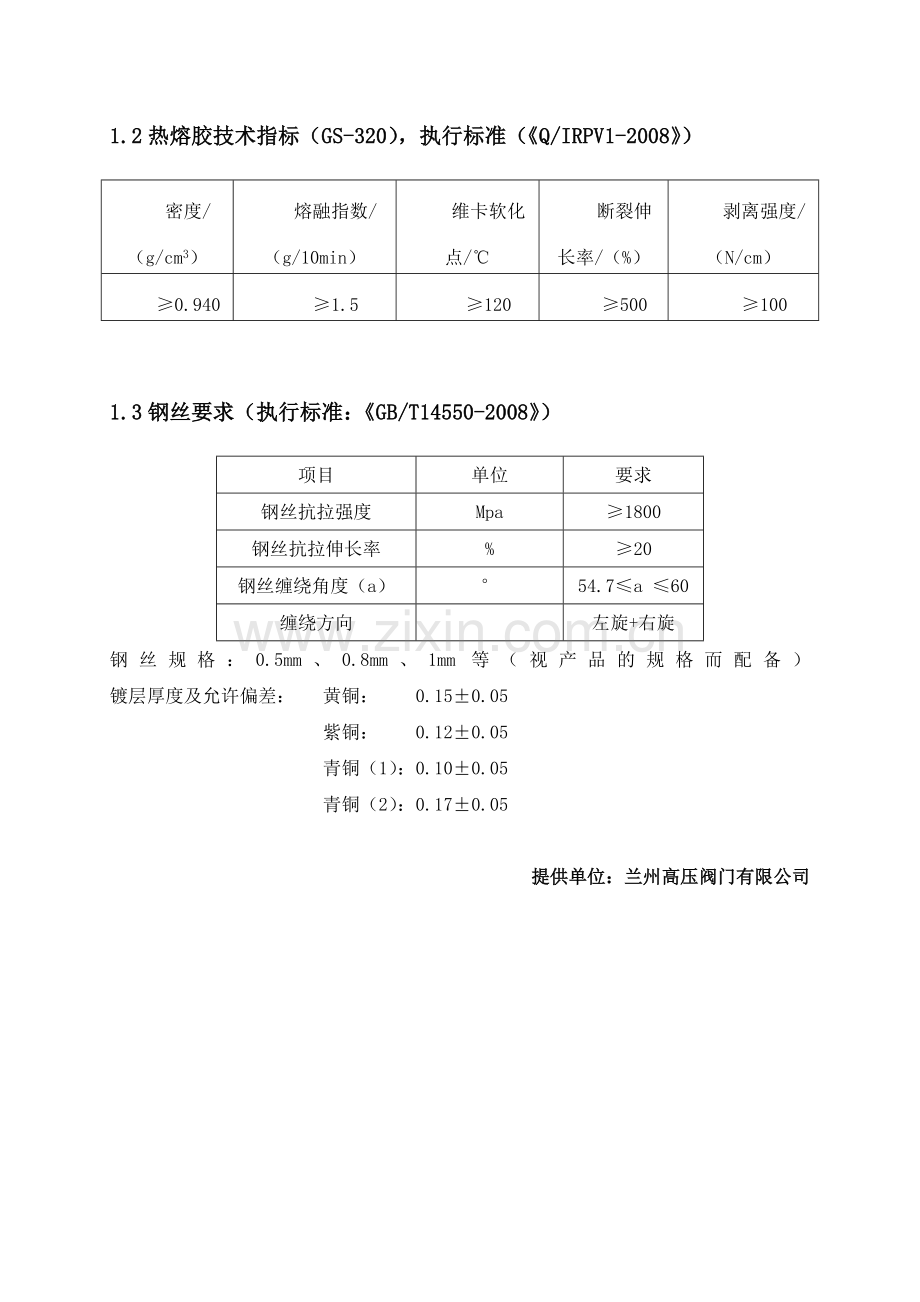

1.2热熔胶技术指标（GS-320），执行标准（《Q/IRPV1-2008》）
密度/（g/cm3）
熔融指数/（g/10min）
维卡软化点/℃
断裂伸长率/（%）
剥离强度/（N/cm）
≥0.940
≥1.5
≥120
≥500
≥100
1.3钢丝要求（执行标准：《GB/T14550-2008》）
项目
单位
要求
钢丝抗拉强度
Mpa
≥1800
钢丝抗拉伸长率
%
≥20
钢丝缠绕角度（a）
°
54.7≤a ≤60
缠绕方向
左旋+右旋
钢丝规格：0.5mm、0.8mm、1mm等（视产品的规格而配备） 镀层厚度及允许偏差： 黄铜： 0.15±0.05
紫铜： 0.12±0.05
青铜（1）：0.10±0.05
青铜（2）：0.17±0.05
提供单位：兰州高压阀门有限公司
2、公称压力校正系数
压 力 测 试
用途
试验温度（℃）
短期静液压强度及爆破压力（Mpa）
试验时间h
性能要求
给水、特种流体
20℃
80℃
20℃
公称压力×2
公称压力×2×0.6
爆破压力≥公称压力×3
1
165
不破裂、不渗漏
不破裂、不渗漏
爆破
燃气
20℃
80℃
20℃
公称压力×1.6×2
公称压力×1.6×2×0.6
爆破压力≥公称压力×3.3×1.6
1
165
不破裂、不渗漏
不破裂、不渗漏
爆破
复合层静液压稳定性要求
用途
试验温度（℃）
短期静液压强度及爆破压力（Mpa）
试验时间h
性能要求
给水、特种流体、燃气
20℃
公称压力×1.5
165
不破裂、不渗漏
提供单位：兰州高压阀门有限公司
3、电熔连接优势
到目前为止，塑料管道的电熔连接，被认为是几种连接方式中最为安全可靠的。该连接方式可以保证管接头、管件连接性能良好，熔接管接头及管件能有效地防止松脱、开裂、拉开。正常情况下，管线试压合格后，电熔接头部位，不需要额外的运行与维护，这对于埋地管线尤为方便。塑料（复合）管道几种连接方式的安全性能比较如下表所示。
几种连接方式的安全性能比较
连接方式
焊接系数
热气体焊接（V型槽）
0.57
热板对接焊
0.84
熔融挤出焊接（V型槽）
0.85
熔融挤出焊接（X型槽）
0.98
电熔焊接
1.0
除采用电熔连接方式外，还可采用法兰的方式进行连接。在本工程中，钢骨架聚乙烯塑料复合管、管件之间的连接采用电熔套筒的方式连接，钢丝网骨架塑料（聚乙烯）复合管、管件与其它类型的管道、阀门、仪表之间采用法兰的方式连接。
提供单位：兰州高压阀门有限公司
4、物理机械性能
4.1技术参数
线膨胀系数
12～15×10-5m/m.k
管壁粗糙度
0.007
导热系数
0.2～0.3W/m.k
不圆度
≤5%
表面电阻率
＞1013Ω
体积电阻率
＞1016Ω.cm
弹性模量
2.8～4.0Gpa
4.2 壁厚及单位质量：
规格
壁厚（mm）
极限偏差（mm）
内径（mm）
外径（mm）
重量（kg/m）
DN50
4.5
1.2
41
50
0.75
DN63
4.5
1.2
54
63
0.97
DN75
5.0
1.2
65
75
1.3
DN90
5.5
1.5
79
90
1.61
DN110
7.0
1.5
96
110
2.34
DN140
8.0
1.5
124
140
3.48
DN160
9.0
1.5
142
160
4.56
DN200
9.5
1.5
181
200
6.18
DN250
12.5
2.2
225
250
9.73
DN315
13.0
2.5
289
315
13.8
DN400
15.0
2.8
370
400
21.16
4.3 钢丝网骨架塑料(聚乙烯)复合管与钢管的抗磨性能比较
管道名称
钢丝网骨架塑料复合管
钢 管
固体含量(%VOL)
7
14
7
14
磨损量(μm/h)
0.38
0.58
1.5
2.3
4.4 短期静液压强度及爆破压试验力要求
用途符号
试验温度/(℃)
短期静液压力及爆破压力/MPa
试验时间/h
性能要求
L、T
20℃
80℃
20℃
公称压力x 2
公称压力x 2 x 0.6
爆破压力≥公称压力x 3
1
165
不破裂、不渗漏、不破裂、不渗漏、爆破
Q
20℃
80℃
20℃
公称压力x 1.6 x 2
公称压力x 1.6 x 2 x 0.6
爆破压力≥公称压力x 3.3 x 1.6
1
165
不破裂、不渗漏、不破裂、不渗漏、爆破
4.5 管材弯曲度（允许弯曲半径）
规格
110
160
200
250
315
400
500
弯曲度（％）
≤1.2
≤1.0
≤1.0
≤0.8
≤0.8
≤0.6
≤0.6
注：同向弯曲，不允许呈Ｓ弯曲
提供单位：兰州高压阀门有限公司
安装承诺篇
1、劳动力组合、技术人员配置
1.1、劳动力安排
工 种
按工程施工阶段投入劳动力情况
第1～9天
第10～54天
第55～69天
第70天
塑料焊工
4
5-6
4
4
力工
6
8
6
6
机械工
4
4
4
2
电工
2
2
2
2
1.2、施工现场组织机构
职 务
负责内容
项目经理
负责施工项目的全面管理（项目进度、安全、现场协调等）
塑料焊工
负责施工现场管道安装组织、管理工作
力工
管材、管件运输及布置，管材组对等工作
机械工
负责施工现场的机械运行保障工作
电工
负责各个施工小组的发电机保障、电器设备操作、维修、拆接线等
安全员
施工现场的安全保卫、施工安全保障工作（由电工兼任）
2、施工机具配置
工程投入的主要施工机械设备、仪器
序
号
机械或设备名称
型号规格
数 量
国别
产地
制造
年份
额定功率/KW
生产
能力
用于施工部位
备 注
1
焊机
HTD-8
4
中国
2005
8
焊接
2
柴油发电机
S195
1
中国
2005、2005
30
发电
3
抽水机
2
中国
2005
3
试压
4
打压泵
1
中国
2006
1.5
试压
5
切割机
4
中国
2005
1.2
断管
6
塑料焊枪
4
中国
2006
0.75
封口
7
磨光机
4
中国
2006
1.2
打磨
3、施工方案及重点部位施工方法
1、电熔焊接
（1）、分别在对接的两根管上刻上焊接区标记，刮削打磨焊接区管壁氧化层及电熔接头内壁氧化层，使其暴露新鲜材料。
（2）、检查电熔接头有无明显变形，电熔（或电熔法兰）与管材配合以用手力推入电熔长度的1/5～1/3为宜。
（3）、将电熔接头推入其中一端3～5厘米后，用手锤轻击接头四周，至刻度线位置。（注意：不能硬敲且应避开电源插孔）
（4）、检查焊机电源线接触是否良好，输出端插头是否变形，有无泥沙，排除各种可能造成接触不良的因素。
（5）、 将输出端插头插入电熔接头插孔（注意插实），使之保持良好接触。
（6）、按焊接工艺进行焊接。
（7）、 注意观察电熔接头观察孔的变化及有无异常声音，接头变形及表面温度变化是否正常。
（8）、 按要求认真填写施工记录。
2、法兰连接
检查法兰密封面及密封垫圈、垫片，将管材摆放好，在自然状态下找正，清除端面的泥沙，套入活套法兰。连接螺栓应对角拧紧，用力应均匀，反复将每个螺栓拧紧。注意保持两片法兰平行，两片法兰平行度偏差应小于等于法兰外径的1.5‰且不得大于2.0mm，连接时不允许丢漏件（垫片、垫圈等）。
3、封口
（1）、现场断管时，必须将管端进行封口。一般封口前，打磨深度3~5mm，且应深度一致、平滑。
（2）、打磨钢丝时，应根据管径、壁厚选砂轮片规格。
（3）、打磨端槽的宽度应均匀，必须保证内层塑料的厚度以及完整，槽的宽度不宜过宽。槽内应清理干净。
（4）、管道封口使用焊丝粗细应均匀，焊丝在使用前应清除污渍。
（5）、在施焊前应检查电源接触是否良好，将焊枪进行预热，一般将档位调至3~5档，预热 3~5min，当焊枪吹出风的温度较为稳定时，方可施焊。
（6）、焊接时应由槽的内壁开始，由里向外依次转圈连续焊接，每层的相临两根焊丝之间必 须保证有近d/4重叠（d为焊丝直径）；相临两层焊丝的起头处应错开，保证下层的起点处被覆盖均匀；起头处的焊丝在施焊之前，可以用刀片削成斜角，以便下一圈焊丝在此处可以圆滑过渡，封闭良好。封口完毕后必须使用砂轮将封口处打磨平。
4、质量保证措施
总经理
项目经理
安全人员
质检人员
施工组长
主操手
副操手
1、遵照ISO9001质量管理模式，认真贯彻执行行业标准和国家现行的施工验收规范。
2、管材、管件应具有质量检验部门的产品质量检验报告和产品合格证。
3、施工人员进入现场后，首先对钢丝网骨架塑料（聚乙烯）复合管进行全面检查，以避免在运输装卸过程中损伤的管子进入施工现场。
4、在施工中必须保证施工记录的完整性，使其能够对质量进行跟踪，做到施工质量责任到人。
5、当管线为电熔连接，施工现场必须做试验件。由于环境温度、湿度的变化而需要更改焊接工艺时，由项目经理给焊接人员下达更改通知单并签字。未经项目经理的同意任何人不得擅自更改焊接工艺。
6、管线不得裸漏，由于地势等原因造成管线裸漏时，必须加钢套管保护。
7、法兰连接的管线应在试压后将螺栓再紧一遍。
8、施工单位有责任组织质量大检查，对质量检查结果予以通报，并制定方案奖优罚劣，促进质量提高。
9、 做好各种施工记录，并及时上报，接受监督。
10、 全面接受甲方及甲方委派的代表进行现场监督。
5、施工安全保证措施
1、临时配电线路按规范架设整齐。架空线采用绝缘导线，不采用塑胶软线，不能成束架空敷设或沿地面明显敷充，施工机具，车辆及人员应与线路保持安全距离，如达不到规范规定的最小距离时，采用可靠防护措施。配电箱均搭设防护棚及设置围档。
2、对现场所有的机械进行安装，使用监测、自检纪录，并每月不小于两次的定期检查。
3、管材按规范码放，施工中取用管子时应由上至下取用，以防管子从上面滑落后伤人或损坏管子。
4、管子下沟时可以用2根或3根绳子系住两点或三点，然后从沟边滑下。操作人员不得少于4人，绳子不得缠绕在手上或手臂上；管子对口和法兰安装时，操作人员应相互配合，防止管口将手指挤伤或被法兰碰伤；管子焊接时，操作人员不得面对电熔观察孔，电熔与管子、管件的接缝，以免高温塑料伤人
5、管线试压时，应检查试压设备工作是否正常，放气管及进水管位置是否符合要求，应确认压力表量程，精度等级是否符合要求，不允许超压试验，稳压时间应按规范确定，试压完成后，应及时泄压，并对管道内残留介质进行清扫。
6、在施工现场，未经业主书面同意，不得私自开关阀门。经同意开关的阀门，应在完工后，恢复原有状态。
7、使用电动砂轮机和专用切割机时，要检查电源是否符合电动工具的要求，检查电动工具外观是否有损坏，并进行空转试车。
8、操作人员要穿戴好防护用品，观察作业环境是否安全，被加工物件固定是否牢固，操作时要远离旋转部件。
9、使用角磨机时，注意角磨机砂轮片方向，要戴防护眼镜，磨削管子时必须双手操作；使用云石机时，要戴防护眼镜，注意机片保养。用力均匀。不得过猛，以免云石机片损坏碰伤人。
10、使用塑料焊枪时，首先检查焊枪电源线是否破损，禁止将焊枪风机直接放在地上，避免灰尘进入风机内，连续使用1小时应停机冷却一段时间，然后再使用。
6、售后服务承诺书
1. 若中标，我方将提供优质产品和技术服务
（1） 根据招标文件与合同的要求，派技术工程师进行现场安装技术指导及专业安装人员参与实际安装，并成立专门的“项目组织、生产、技术施工及服务体系”（见后页附表），在管道安装施工期间以及项目管理的方式进驻现场，提供优质的服务：
（2） 免费提供管道技术培训，并赠送有关技术、检验、施工及培训资料：
（3） 免费提供中标货物安装所要求的专用焊接工具，确保工程正常进行：
（4） 管道连接技术服务：由兰州高压阀门有限公司负责所供“聚乙烯（HDPE）给水管及其配套管件”的现场管道连接技术支持，以及试压验收和管道连接质量保证等技术支持等有关工作；
（5） 售前服务：组织产品推广应用技术交流会，积极提供设计院需要的有关技术参数。真诚邀请招标人带领有关领导有关领导专家来兰州，对我司的生产设备、产品质量、质量体系、经营管理等进行全面考察、指导，并对已经使用本公司产品的重点工程，用户进行实地走访考察;
（6） 售中服务：认证履行合同，保证按工程进度需要保质、保量提供管道材料及各种零配件，同比例按工程进度要求提供专用施工工具、安装工具，组织技术服务人员进驻现场，指导施工单位完成管道安装工作，严格遵守工程技术规程，组织技术培训，服从施工监理单位监督，把好质量关，按要求提供各种技术资料、检验报告、验收报告等相关文件资料；并对安装施工全过程进行现场跟踪服务，直到整个系统投入正常运行，并通过有关验收；
（7） 售后服务：如管道在使用过程中发生质量问题，我们承诺在接到甲方书面通知后24小时内到达甲方指定现场，及时维护管道正常运行;
（8） 及时与施工单位沟通，合理安排工期，提供投标人在以前项目工程中的优势经验，密切配合与协调，确保“工程质量与数量”，为业主提供优质的工程服务。
2. 若中标，我方严格遵守合同规定，对应标产品质量实行负责。
在供货合同期限内，我方一律按经验检查合格的产品进行供货，保障玩群符合合同规定货物质量、规格和性能的要求，产品未经使用。根据合同要求，质保期内，我方对货物出现的质量及安全问题负责处理解决并承担一切费用。产品使用过程中，如出现产品质量、连接方式及施工工艺等方面的问题我公司负责维修或更换。
3. 现场组织保障体系
（1） 我公司针对本工程成立专门的施工现场管道连接项目部，项目部组织结构图如下：
项目副总指挥
副总工程师
项目经理
作业甲班二人
作业乙班二人
施工设备保障
管道试验试压
（2） 施工机具、设备保障体系
对发往现场的施工设备采取一下保障措施：
a) 对接焊机做到发货前设备各项功能检查确认，对常用易损件如油封、电源开关、热电偶等采取预备两件/套。
b) 电熔焊机在除做好发货前设备检查外，增加备用焊机，对易损件如接线桩、电流表、触保器等采取预备两件/套。
（3） 施工人员保障
兰州高压阀门有限公司将派驻有经验的专业人员到现场协助购买方和购买方的安装商进行材料的安装，如专用工具的准备，测量，土建接口，焊接，组装，安装，安装后的试验，提供材料安装需要的技术文件。公司将根据现场安装进度提供购买方要求的技术服务，在安装前给购买方的安装商进行详细技术交底，保证购买方的安装商在供应方提供的正确安装程序指导下完成所有材料的准确安装。我公司派往工程现场的人员，都具备：
a) 管道连接施工5年以上工作经验；
b) 经历的工程项目不少于10项；
c) 年龄在45周岁以下、身体健康；
d) 获得高级或中级技工评级。
4.现场试验及验收将符合以下要求：
（1）、性能验收试验的目的为了检验合同材料的所有性能是否符合本招标文件及双方签订的合同要求。
（2）、性能验收试验的地点为购买方现场。
（3）、性能验收试验的时间：具体试验时间由购买方确定。
（4）、性能验收试验由购买方负责实施，有我公司提供技术支持。
（5）、性能验收试验的标准和方法，按合同规定性能保证标准执行。
（6）、性能验收试验所需的属于兰州高压阀门有限公司供货范围内的测点和就地仪表的装设应由供应方提供，并应符合有关规程、规范、标准的规定和购买方的确认。供应方还将提供试验所需的技术配合和人员配合。
（7）、性能验收试验结果的确认：如果性能验收试验结果不符合本合同要求，有供应方负责。
维修将符合一下要求：
兰州高压阀门有限公司将对运行后管道系统的检查与维修提供技术支持，接到业主方书面通知后在合同规定的时间内到达现场进行服务。供应方所提供的专用工具应保证检查与维修的操作能顺利实施完成。
另外，兰州高压阀门有限公司还将提供适合于用户工程师使用的、高质量的用户手册。这些手册应既可用作教材，又可用作参考手册，内容至少应包括：安装指导及技术文件。试验、检验、故障检修的步骤。
投标人：兰州高压阀门有限公司
法人代表或授权委托人：
日期：2011年10月16日
