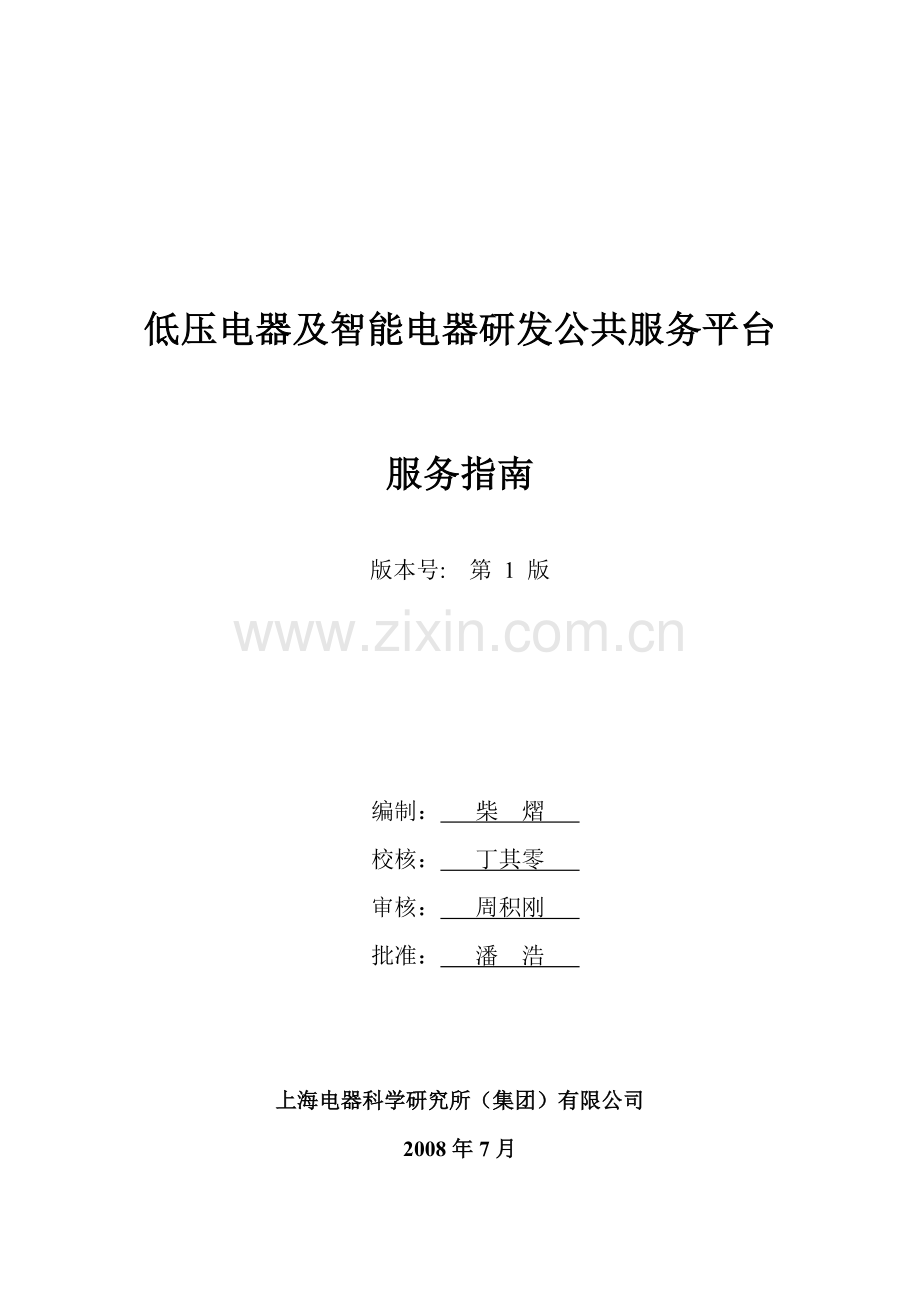

低压电器及智能电器研发公共服务平台

服务指南

版本号: 第 1 版

编制： 柴 熠
校核： 丁其零
审核： 周积刚
批准： 潘 浩

上海电器科学研究所（集团）有限公司
2008年7月

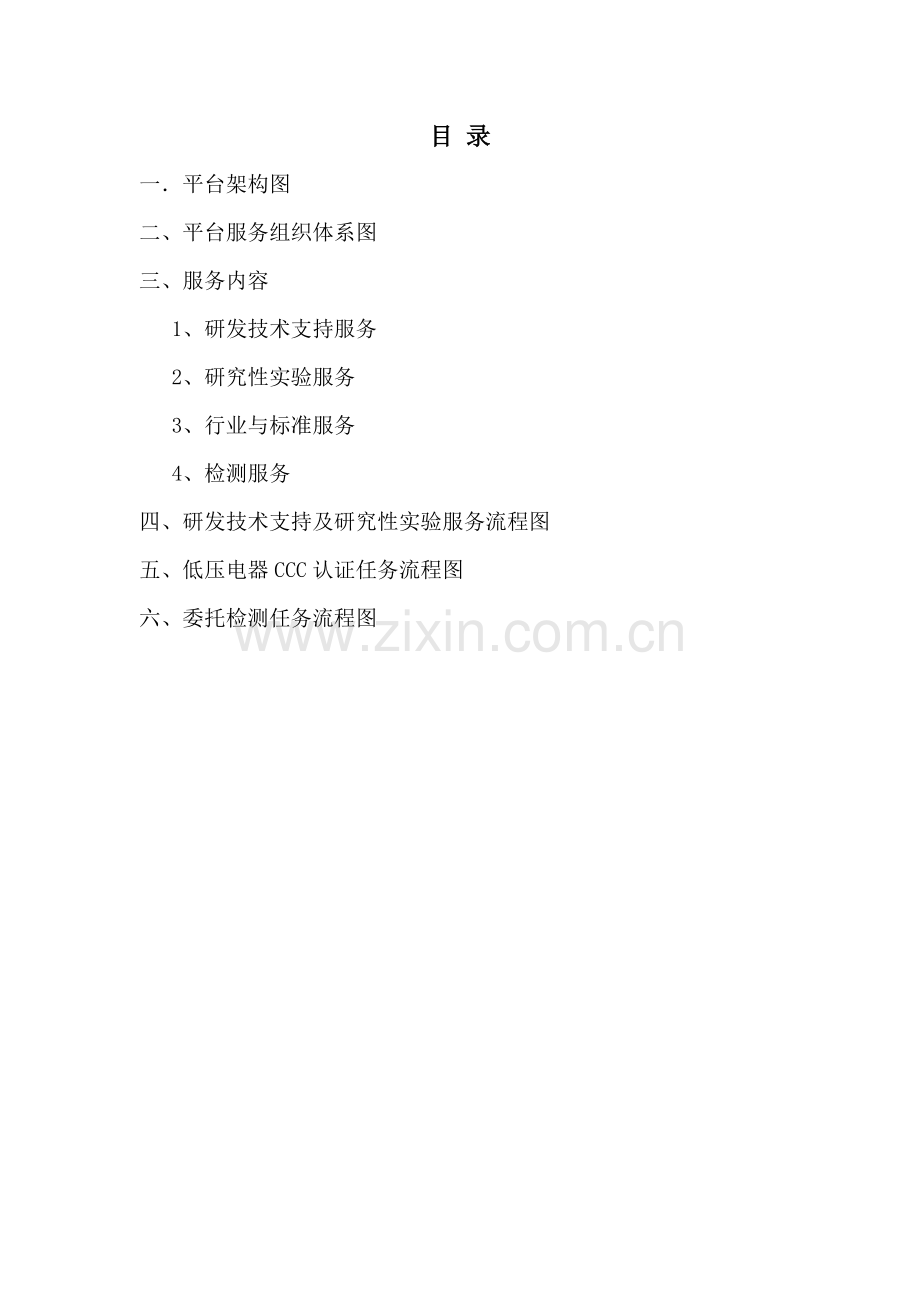

目 录
一．平台架构图
二、平台服务组织体系图
三、服务内容
1、研发技术支持服务
2、研究性实验服务
3、行业与标准服务
4、检测服务
四、研发技术支持及研究性实验服务流程图
五、低压电器CCC认证任务流程图
六、委托检测任务流程图

一．平台架构图

二、平台服务组织体系图

三、服务内容
1、研发技术支持服务
可提供低压电器及智能电器新产品的技术转让服务及产品合作开发服务，对产品的灭弧技术、操作机构运动、电磁机构、触头系统斥力、发热、智能及数字控制、通信技术等关键技术、共性技术研究提供技术咨询和技术支持。
2、研究性实验服务
可以为低压电器及智能电器提供以下研究性实验服务：
a) 低压电器及智能电器仿真分析；
b) 低压电器及智能电器零件树脂模型的快速成型加工；
c) 低压电器及智能电器零件高精度、快速测绘；
d) 低压电器及智能电器试件的力及电路电参数等指标测量；
e) 低压电器及智能电器塑料零件、金属零件的处理与加工；
f) 低压电器及智能电器电弧研究性实验；
g) 低压电器及智能电器电气特性实验；
h) 低压电器及智能电器电磁兼容实验
i) 低压电器及智能电器过电压实验；
j) 低压电器及智能电器可靠性实验；
k) 智能电器或DeviceNet产品的一致性摸底测试和通信实验。

3、行业与标准服务
以进一步凸显为会员单位服务、为行业服务为宗旨，以“行业发展”、“统计分析”、“信息动态”、“品牌建设”、“专家论坛”等为载体，全面为会员及行业单位提供低压电器的新产品，新工艺、新技术，标准的最新发展动态，标准化技术咨询等各类信息服务，并组织举办低压电器标准宣贯及标准化培训，达到与行业企业的互动交流，推动企业和行业健康快速发展。
4、检测服务
a) 按业务种类划分
主要业务范围：低压电器产品质量监督、CCC认证、自愿认证和工厂质量保证能力的评审；低压电器产品委托试验；接收国内外客户委托的各种低压电器产品的检验、测试、和验货服务；低压电器产品质量争议的仲裁试验；试验方法、测试技术和专用测试设备的研究和开发；与国外检验机构进行技术合作。
具体内容：CCC国家强制认证；CB认证；UL认证；委托试验；科技成果（新产品）鉴定检验；仲裁检验与鉴别检验。

所获各种认可授权的产品范围：
产品名称 / 标准号
国家低压电器质量监督
检验中心
中国质量认证中心
（CCC）
国家商检局低压电器认可试验站
上海电器设备检测所低压电器检测站
低压断路器 / GB14048.2
√
√
√
√
低压开关、隔离器、隔离开关及熔断器组合电器 / GB14048.3
√
√
√
√
低压机电接触器和电动机起动器/ GB14048.4
√
√
√
√
机电式控制电路电器/ GB14048.5
√
√
√
√
家用及类似场所用断路器/ GB10963
√
√
√
√
剩余电流动作保护器 / GB6829
√
√
√
√
剩余电流动作保护器(不带过载保护) / GB16916
√
√
√
√
剩余电流动作保护器(带过载保护) / GB16917
√
√
√
√
设备用断路器 / GB17701
√
√
√
√
低压熔断器 / GB13539.1
√
√
√
√
专职人员使用的熔断器/ GB13539.2
√
√
√
√
非熟练人员使用的熔断器/ GB13539.3;GB13539.5
√
√
√
√
半导体器件保护用熔断器/ GB13539.4
√
√
√
√
低压成套开关设备和控制设备/ GB7251.1
√
√
√
√
低压成套开关设备和控制设备第二部分：母线槽 / GB7251.2
√
√
√
√
低压成套开关设备和控制设备第三部分：照明箱等 / GB7251.3
√
√
√
√
模数化终端组合电器 / JB/T7121
√
√
√
√
小型熔断器的管状熔断体/ GB9364.1~3
√
×
√
√
单、三相插头、插座 / GB2009.1;GB2009.2;GB2009.3; GB1002
×
×
×
√
家用和类似用途照明开关/ GB16915.1
×
×
×
√
家用和类似用途机电式接触器/ GB17885
×
√
×
√
家用和类似用途移动式、无联锁、带开关及熔断器组合插座/ GB16837
×
√
×
√
移动式剩余电流保护器/ JB8755
×
√
×
√
剩余电流动作保护继电器/ JB8756
×
√
×
√
电气装置暗装用面板、调整板和接线盒 / JB/T8593
×
×
×
√
弧焊变压器 / GB15579;GB/T8118; JB/T7834
×
×
×
√
小型弧焊变压器 / GB15579;GB/T8118; JB/T3643
×
×
×
√
弧焊整流器 / GB15579; GB/T8118; JB/T7835
×
×
×
√
电焊钳 / GB15579.11
×
×
×
√
直流弧焊发电机 / JB685
×
×
×
√
恒定湿热试验 / GB/T2423.3
×
×
×
√
交变湿热试验 / GB/T2423.4
×
×
×
√
长霉试验 / GB2423.16
×
×
×
√
盐雾试验 / GB/T2423.17
×
×
×
√
低压成套开关设备和控制设备 第四部份：对建筑工地用成套设备（ACS）的特殊要求GB7251.4
×
×
×
√
低压成套开关设备和控制设备 第五部份：对户外公共场所的成套设备——动力配电网用电缆分线箱（CDCS）的特殊要求GB7251.5
×
×
×
√
交流半导体电动机控制器和起动器/GB14048.9
×
×
×
√
控制与保护开关(设备)/GB14048.10
×
×
×
√
接近开关/GB14048.10
×
×
×
√
热熔断体的要求和应用导则/GB9816
×
×
×
√
旋转电机装入式热保护热保护器通用规则/GB13232
×
×
×
√

b) 按产品类型标准划分
服务平台检验产品范围和能执行标准的目录
序号
产品/
产品类别
项目/参数
检测标准（方法）名称及编号（含年号）
限制范围及说明
序号
名称
1.1
剩余电流
动作保护器
1
全部项目
GB6829-1995
IEC60755 (1983)+ Amend1 (1988)
+Amend 2 （1992）
剩余电流保护器的一般要求
CB
2

全部项目
GB 20044—2005
IEC 61540：1997
电气附件－家用和类似用途的不带过电流保护的移动式剩余电流装置(PRCD)

3

全部项目
JB/T8756-1998
剩余电流动作保护继电器

1.2
剩余电流
动作断路器
1
全部项目
GB16916.1-2003
IEC61008-1 (1996)
家用和类似用途的不带过电流保护的剩余电流动作断路器:第1部分:一般规则

2
全部项目
GB16916.21-1997
IEC61008-2-1 (1990)
家用和类似用途的不带过电流保护的剩余电流动作断路器: 第2.1部分:一般规则对动作功能与线路电压无关的RCCB的适用性

3
全部项目
GB16916.22-1997
IEC61008-2-2 (1990)
家用和类似用途的不带过电流保护的剩余电流动作断路器:第2.2部分:一般规则对动作功能与线路电压有关的RCCB的适用性

4
全部项目
GB16917.1-2003
IEC61009-1(1996)
家用和类似用途的带过电流保护的剩余电流断路器: 第1部分:一般规则

5
全部项目
GB16917.21-1997
IEC61009-2-1 (1991)
家用和类似用途的带过电流保护的剩余电流断路器: 第2.1部分:一般规则对动作功能与线路电压无关的RCBO的适用性

6
全部项目
GB16917.22-1997
IEC61009-2-2 (1991)
家用和类似用途的带过电流保护的剩余电流断路器: 第2.2部分:一般规则对动作功能与线路电压无关的RCBO的适用性

1.3
家用及类似
场所用断路器
1
全部项目
GB10963.1-2005
IEC60898-1:2002
家用及类似场所用过电流保护断路器　第一部分：用于交流的断路器　

2
全部项目
GB10963.2-2003
IEC60898-2 (2000)
家用及类似场所用过电流保护断路器 第2部分：用于交流和直流的断路器

序号
产品/
产品类别
项目/参数
检测标准（方法）名称及编号（含年号）
限制范围及说明
序号
名称
1.4
低压开关设备和控制设备

1
全部项目
GB/T14048.1-2000
IEC60947-1(1999)
低压开关设备和控制设备 总则
只做:
≤AC200kA（≤420V）
≤DC100kA（≤960V）
2
全部项目
GB14048.2-2001
IEC60947-2 (1995)
+Amend1 (1997)
低压开关设备和控制设备 低压断路器
只做:
≤AC200kA（≤420V）
≤DC100kA（≤960V）
3
全部项目
GB14048.3-2002
IEC60947-3 (1999)
+Amend1 (2001)
低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关及熔断器组合电器
只做:
≤AC200kA（≤420V）
≤DC100kA（≤960V）
4
全部项目
GB14048.4-2003
IEC60947-4-1 (1990)
+Amend1 (1994)
+Amend2 (1996)
低压开关设备和控制设备 低压机电式接触器和电动机起动器

5
全部项目
GB14048.5-2001
IEC60947-5-1 (1997)
低压开关设备和控制设备
第5-1部分：控制电路电器和开关元件 机电控制电路电器

6
全部项目
GB14048.6－1998
IEC 60947-4-2:1995
低压开关设备和控制设备 第4部分 交流半导体电动机控制器和起动器

7
全部项目
GB14048.7-1998
IEC947-7-1：1989
低压开关设备和控制设备辅助电器第一部分:铜导体的接线端子排

8
全部项目
GB14048.8-1998
IEC947-7-2：1995
低压开关设备和控制设备辅助电器第二部分:铜导体的保护导体接线端子排

9
全部项目
GB14048.9-1998
低压开关设备和控制设备 控制与保护开关电器（设备）

10
全部项目
GB/T14048.10－1999
低压开关设备和控制设备 控制电路电器和开关元件 第2部分 接近开关

11
全部项目
GB/T14048.11-2002
IEC60947-6-1：1998
低压开关设备和控制设备 第6部分：多功能电器 第1篇：自动转换开关电器
只做:
≤AC200kA（≤420V）
≤DC100kA（≤960V）
12
全部项目
GB17701-1999
IEC60934-（1993）+ Amend1 (1994)+ Amend2(1997)
设备断路器

序号
产品/
产品类别
项目/参数
检测标准（方法）名称及编号（含年号）
限制范围及说明
1.4
低压开关设备和控制设备
13
全部项目
GB17885-1999
IEC61095（1992）
家用及类似用途的机电式接触器

1.5
低压熔断器

1
全部项目
GB13539.1-2002
IEC60269-1 (1998)
低压熔断器 第1部分：基本要求
只做:
≤AC200kA（≤420V）
2
全部项目
GB/T13539.2-2002
IEC60269-2(1986) +Amend1(1994)
+ Amend2(1995)
低压熔断器 第2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）

3
全部项目
GB13539.3-1999
IEC60269-3(1987)
IEC60269-3-1 (1994)+Amend1(1995)
低压熔断器 第3部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）

4
全部项目
GB/T13539.4-2005
IEC60269-4(1986) +Amend1(1995) +Amend2(2002)
低压熔断器 半导体器件保护用熔断器的补充要求

5
全部项目
GB/T 13539.5-1999
IEC 269-3-1:1994
低压熔断器 第三部分：非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器示例

6
全部项目
GB/T13539.6-2002
IEC60269-2-1:2000
低压熔断器 第2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）第1至5篇：标准化熔断器示例

7
全部项目
GB13539.7-2005
IEC60269-4-1:2002
低压熔断器 第4部分 半导体设备保护用熔断体的补充要求 第1至3篇：标准熔断体示例

1.6
低压固定封闭成套开关设备
1
全部项目
JB5877-2002
低压固定封闭成套开关设备
只做:
≤AC150kA（≤420V）
1.7
低压成套开关设备和控制设备

1
全部项目
GB7251.1-2005
IEC 60439 -1:1999
低压成套开关设备和控制设备（第一部分）
只做:
≤AC150kA（≤690V）
2
全部项目
GB7251.2-1997
IEC60439-2(1987)
低压成套开关设备和控制设备 第2部分：对母线干线系统（母线槽）的特殊要求
只做:
≤AC150kA（≤690V）
不做：
≥2.6m3防尘试验

序号
产品/
产品类别
项目/参数
检测标准（方法）名称及编号（含年号）
限制范围及说明
1.7
低压成套开关设备和控制设备

3
全部项目
JB8511-1996
空气结缘母线干线系统
（空气结缘母线槽）
只做:
≤AC150kA（≤690V）
不做：
≥2.6m3防尘试验
4
全部项目
JB/T9662-1999
密集绝缘母线干线系统（密集绝缘母线槽）
只做:
≤AC150kA（≤690V）
不做：
≥2.6m3防尘试验
5
全部项目
GB7251.3-1997
IEC60439-3(1990)
低压成套开关设备和控制设备 第3部分：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求

6
部分项目
GB7251.4-1998
低压成套开关设备和控制设备 第4部分：对建筑工地用成套设备（ACS）的特殊要求
不做:
耐腐蚀能力（SO2）
7
部分项目
GB7251.5-1998
低压成套开关设备和控制设备 第5部分：对户外公共场所的成套设备－动力配电网用电缆分线箱（CDCS）的特殊要求
不做:
耐腐蚀能力（SO2）
8
全部项目
JB/T 10316-2002
低压成套开关设备和控制设备 用母线架

9
全部项目
GB/T 7251.8-2005
低压成套开关设备和控制设备 智能型成套设备通用技术要求
不做：
≥2.6m3防尘试验
1.8
熔断器和熔断体
1
全部项目
GB9364.1-1997
IEC60127-1(1988)
小型熔断器 第1部分：小型熔断器定义和小型熔断体通用要求

2
全部项目
GB9364.2-1997
IEC60127-2(1989)
小型熔断器 第2部分：管状熔断体

3
全部项目
GB9364.3-1997
IEC60127-3(1988)+Amend1(1991）
小型熔断器 第3部分：超小型熔断体

4
全部项目
GB9816－1998
热熔断体 要求和应用指南

1.9
插头插座
1
全部项目
GB2099.1-1996 （2004）
IEC60884-1(1998)
家用和类似用途三相插头插座 第1部分： 通用要求

2
全部项目
GB2099.2-1997
IEC 60884-2-2(1989)
家用和类似用途三相插头插座 第2部分： 器具插座的特殊要求

序号
产品/
产品类别
项目/参数
检测标准（方法）名称及编号（含年号）
限制范围及说明
1.9
插头插座
3
全部项目
GB2099.3-1997
IEC60884-2-5(1995)
家用和类似用途单相插头插座 型式、基本参数和尺寸

4
全部项目
GB1002-1996
家用和类似用途 单相插头插座型式、基本参数和尺寸

1.10
家用和类似用途固定电器装置电器附件
1
全部项目
GB17466-1998
IEC60670(1989）
家用和类似用途固定式电器装置电器附件外壳的通用要求

1.11
模数化终端
组合电器
1
全部项目
JB/T7121-1993
模数化终端组合电器
不做：
≥2.6m3防尘试验
1.12
低压配电系统的电涌保护器
1
全部项目
GB18802.1-2002
IEC61643-1:1998
低压配电系统的电涌保护器第一部分：性能要求和试验方法

2
部分项目
GB/T 18802.21-2004 IEC61643-21：2000
低压电涌保护器第21部分：电信和信号网络的电涌保护器（SPD）-性能要求和试验方法
不做：
电容、插入损耗、回波损耗、
纵向平衡试验、
误码率、近端串扰
1.13
高压/低压预装式变电站
1
全部项目
GB/T17467-1998
IEC1330:1995
高压/低压预装式变电站
只做：
Ue ≤12kV
1.14
电控配电用电缆桥架
1
部分项目
JB/T10216-2000
电控配电用电缆桥架
不做：
玻璃钢和耐火电缆桥架
1.15
低压无功功率补偿装置
1
全部项目
GB/T15576-1995
低压无功功率静态补偿装置总技术条件

2
全部项目
JB/T9663-1999
低压无功功率自动补偿控制器

1.16
低压开关设备和控制设备控制器—设备接口（CDI）
1
全部项目
GB/T 18858.1:2002
IEC 62026-1:2000
低压开关设备和控制设备控制器—设备接口（CDI）第1部分：总则

2
全部项目
GB/T 18858.3:2002
IEC 62026-3:2000
低压开关设备和控制设备控制器—设备接口（CDI）第3部分：DeviceNet

四、研发技术支持及研究性实验服务流程图

五、低压电器CCC认证任务流程图

六、委托检测任务流程图
