卫星及有线电视系统
方案建议书

北京优视讯科技有限公司
20一五

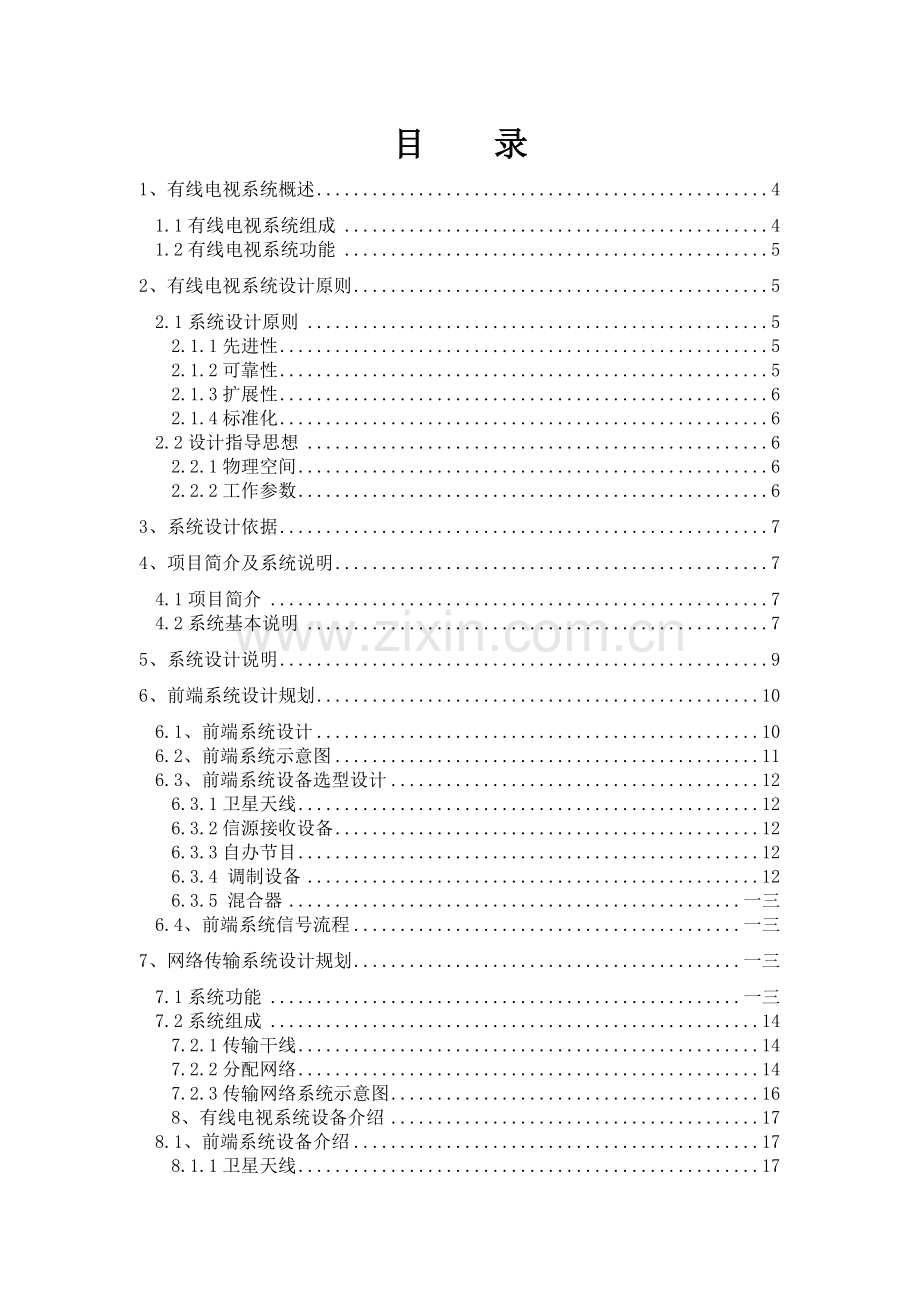

目 录
1、有线电视系统概述 4
1.1有线电视系统组成 4
1.2有线电视系统功能 5
2、有线电视系统设计原则 5
2.1系统设计原则 5
2.1.1先进性 5
2.1.2可靠性 5
2.1.3扩展性 6
2.1.4标准化 6
2.2设计指导思想 6
2.2.1物理空间 6
2.2.2工作参数 6
3、系统设计依据 7
4、项目简介及系统说明 7
4.1项目简介 7
4.2系统基本说明 7
5、系统设计说明 9
6、前端系统设计规划 10
6.1、前端系统设计 10
6.2、前端系统示意图 11
6.3、前端系统设备选型设计 12
6.3.1卫星天线 12
6.3.2信源接收设备 12
6.3.3自办节目 12
6.3.4 调制设备 12
6.3.5 混合器 一三
6.4、前端系统信号流程 一三
7、网络传输系统设计规划 一三
7.1系统功能 一三
7.2系统组成 14
7.2.1传输干线 14
7.2.2分配网络 14
7.2.3传输网络系统示意图 16
8、有线电视系统设备介绍 17
8.1、前端系统设备介绍 17
8.1.1卫星天线 17
8.1.1卫星接收机 一八
8.1.2广播级邻频调制器 20
8.1.3混合器 21
8.2网络传输设备介绍 22
8.2.1前端（干线）放大器设备介绍 23
8.2.2光发射机设备介绍 25
8.2.3野外型光接收机设备介绍 26
8.2.4分配放大器设备介绍 29
8.2.5无源分配器件与用户终端设备介绍 31
8.2.6物理发泡同轴电缆介绍 35
9、方案设计要点 36
9.1前端机房部分 36
9.2传输部分 36
9.3分配部分 36
9.4系统技术指标设计分配 36
9.4.1前端系统主要技术指标 37
9.4.2传输网络主要技术指标 37
9.5同轴电缆分配系统的设计 38
10、HFC有线电视系统设备清单 40

1、有线电视系统概述
CATV有线电视系统最初是为了解决偏远地区收视或城市局部高层建筑遮挡影响收视而建立的共用天线系统。真正意义上的CATV系统出现在20世纪50年代后期的美国，人们利用卫星、无线、自制等节目源通过线路单向广播传送高清晰、多套的电视。进入90年代后，我国CATV建设如雨后春笋般发展起来。本着更清晰、更多套的原则，网络从300MHz邻频传输逐步升级到1GHz宽带网络，高带宽、光缆化成为城市CATV建设的基础，HFC（Hybrid Fiber－Coaxial光缆/同轴电缆混合网）网络在全国范围内初具规模。HFC的业务扩展性是相当大的，经过多年的飞速发展，在CATV系统上，增值业务可以发挥网络的巨大潜力。在HFC网络上进行数字数据综合业务传输的带宽可达1GHz。除传输模拟视频外，还有很多的频带资源留给数字视频传输和双向数据通信，利用HFC网络可以较好的支持Internet访问等，可以进行各种各样丰富多彩的双向互动业务。
1.1有线电视系统组成
有线电视系统主要由信号源、前端、干线传输和用户分配网络组成。信号源接收部分的主要任务是向前端提供系统传输的各种信号。它一般包括开路电视接收信号、调频广播、地面卫星、微波以及有线电视台自办节目等信号。系统的前端部分的主要任务是将信号源送来的各种信号进行滤波、变频、放大、调制、混合等，使其适用于在干线传输系统中进行传输。
系统的干线传输部分主要任务是将系统前端部分所提供的高频电视信号通过传输媒体最小失真地传输给分配系统。其传输方式主要有光纤、微波和同轴电缆三种。
用户分配系统的任务是把从前端传来的信号分配给千家万户，它是由支线放大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。
1.2有线电视系统功能
ü 提供数十、乃至几百套高质量电视信号的基本服务
ü Internet互联--为网内用户提供网上浏览、检索、发布信息业务
ü 专线接入--为用户提供专线接入Internet服务
ü 中继业务--为用户提供点对点连接或其它中继业务
ü WEB主页--除提供WWW主页外可对用户提供主页空间
ü 数据检索--提供社会公众信息及政府部门专用信息服务
ü 邮件服务--提供邮件服务方便用户交往
ü 图文电视--通过电视系统提供证券经济信息等服务
ü 会议电视--利用网络和数字视像技术实现异地会议
ü 其它增值业务--远程教育、电子商务、电子收费、远程医疗、网络游戏等
2、有线电视系统设计原则
2.1系统设计原则
先进性、可靠性、扩展性、标准化。
2.1.1先进性
Xxx项目有线电视及卫星电视系统的设计，在考虑满足国际国内有关行业标准和北京网络建设技术规范书的同时，充分结合本系统实际情况，采用先进的技术和设备，构架一个面向未来发展的网络。
本着切实可行，满足需要的原则。在本系统设计时考虑主要设备采用深圳迈威有线电视器材有限公司产品本项目规划使用设备为北京歌华有线网络股份有限公司指定产品）。
2.1.2可靠性
本系统网络的架构与设备的选用，最大限度地考虑到设备运行的可靠性。关键设备可以考虑备份（与贵方协商考虑）。
2.1.3扩展性
设计过程中充分考虑到今后网络技术的发展，网络信息容量的扩大和网络结构的延伸，即保护现有投资又具备网络升级能力。保证完全能够与其它信息网和传输网的互联、互通。
2.1.4标准化
标准化是时代发展的要求，是网络可扩展性和可持续性发展的前题条件，所采用的设备全部符合国家有关标准的要求。
2.2设计指导思想
根据我国CATV系统的现状及将来发展的需要及业主所提供招标文件的要求，本系统设计为862MHz具有双向邻频传输的CATV宽带综合业务网。下行以传输模拟电视信号为主，兼传数字信号；上行数字信号开展交互式业务。应按照系统的满配置来进行网络的规划和指标的计算，以保证各种需求服务接入后，仍有最佳的信号质量。
2.2.1物理空间
在前端及传输系统应预留足够的物理空间。因为面对旧的网络，物理空间的不足是网络经营者经常遇到的问题之一。
2.2.2工作参数
对于不同的服务，一些设备还需考虑一些特别的工作参数。
3、系统设计依据
1、GY/ T106-1999《有线电视广播系统技术规范》
2、GY/ T1一八-95《有线电视与有线广播共缆传输系统》
3、GB6510-86《30MHz—1GHz声音和电视信号的电缆分配系统》
4、GB50200-94 《有线电视系统工程技术规范》
5、建设单位提供的设计图纸及说明
6、北京有线广播电视专网基础教材(适用于北京新建住宅区及住宅建筑)
7、国家广播电视总局、北京市广播电视局相关政策、法规。

4、项目简介及系统说明
4.1项目简介
XXX有线电视系统，应用于862MHz带宽、邻频传输技术，使用专用电视工程有线电视设备，构建一个多功能、宽带、高性能的有线数字电视图像信号实时广播传输系统。通过卫星电视接收装置接收亚太地区上空的卫星数套数字电视节目，并经前端设备处理后，通过有线电视网络传输系统，及时为客户提供国内外新闻信息、金融行情、丰富多彩的娱乐节目。同时，系统工程中预留市有线电视接入接口，使系统具备充分的可扩充性，并可以开通自办节目。
4.2系统基本说明
4.2.1系统构成
1） 系统由信号接收装置、前端信号处理设备、电缆电视分配系统、相应接口和配套环境等构成。
2） 电视信号接收天线：在本区域适当位置设置抛物面卫星接收天线一面，用于接收1一五ºE中星6B卫星免费电视节目，约30套电视节目（注：接收的卫星节目由贵方规划）。
3） 在xxx区域指定安装天线位置预留有卫星数据通讯天线设施安装参考位置，实际中其它天线应考虑与本天线的位置关系。
4） 前端信号处理设备：本建筑物顶层设有前端信号处理设备专用工作机房，配置卫星接收机、邻频调制器、混合器等等，亦可增加自办节目制作系统等前端设备，所有设备应统一安装于19寸标准机架内。
5） 有线电视网络系统：由干线（分配）放大器、分配分支器及终端设备等有线电视传输设备组成。
4.2.2系统节目源
通过亚太地区上空中星6B卫星，接收其中的多套节目如下：
卫星电视台
语言
接收卫星
接收参数
备注

4.2.3系统要求
本有线电视系统的基本目标是：建设基于广播方式的有线广播电视。
系统设计范围：
1） 自建卫星电视接收系统，自办节目等等；
2） 架设有线电视传输网络系统。
系统的防雷接地：
a) 天线立竿及天线基座应有两个不同方向与建筑物的避雷相连，以确保接地可靠，加强避雷安全。
b) 天线馈线必需通过天线避雷器后，方可与前端设备相连，以防雷电击毁。
c) 所有放大器外壳均应接入大楼弱电系统接地端子，且放大器的交流输入输出端接有浪涌冲击保护器。
5、系统设计说明
本设计方案专为xxx项目的有线电视及卫星电视系统而设计。设计内容包括：卫星接收、信号调制、信号混合、自办音视频信号接入、干线网络系统、分配网络系统、用户分配系统等。
Xxx项目有线电视前端系统是以接收卫星电视节目为主的有线电视系统，主要接收境内卫星节目等。系统设计为860MHz带宽的有线电视传输系统，使用同轴电缆传输方式，共计约xxx多有线电视系统输出端口。
本设计方案传输系统，包括有线电视传输网络的加上、主干光缆、分配网同轴电缆传输系统规划等。系统设计留有足够的物理空间，以保证未来系统的发展及多功能业务的扩展。
本设计方案保证符合xxx项目的具体需求，同时要保证符合北京歌华有线网络建网的技术要求。
本系统主要设备选用深圳迈威有线电视器材有限公司系列产品（本项目规划使用设备为北京歌华有线网络股份有限公司指定产品）。

6、前端系统设计规划
6.1、前端系统设计
根据xxx项目对系统项目的需求，本系统信源部分为卫星电视节目和自办有线电视节目。
卫星接收部分设计为接收亚太地区上空的卫视节目，接收1一五ºE中星6B号卫星的免费电视节目，系统设计使用2.4m口径的卫星地面天线，共计接收30套卫星电视节目（暂定，接收的节目由贵方规划）。
本系统中设计使用卫星接收机，接收中星6B卫星上的免费节目，输出标准的模拟音视频信号，再分别接入邻频调制器，输出RF射频信号（不能与本地开路的电视信号同频）后再自办电视节目进行混合后，输出高质量的射频信号，为传输系统提供高质量的有线电视信号。
6.2、前端系统示意图

6.3、前端系统设备选型设计
6.3.1卫星天线
卫星天线选用2.4m前馈卫星接收天线，铝质面板，拉伸成型，精度高。抗风能力强；立柱式座架，筒式中心体，杆式骨架，稳定性好；表面防腐、防锈喷涂工艺，抗腐蚀；结构牢固，安装方便，调整灵活。
6.3.2信源接收设备
卫星信源部分的节目内容由贵方规划，对于卫星信源接收设备，接收的卫星节目为免费节目，使用标清卫星接收机，输出标准音视频信号。
卫星接收机，完全符合国际MPEG-2 MPxML(ISO/IEC一三8一八-2)和DVB-S/S2标准，，支持标清节目解调，输出拟视音频信号；支持OSD菜单操作，支持断电记忆等功能，1U、19”标准机柜安装。
6.3.3自办节目
（略）
6.3.4 调制设备
本系统设计采用的固定频道邻频调制器，推荐著名品牌“迈威”产品：MW-MOD-9631系列调制器。该系列调制器图像、伴音、中频通道分别采用声表滤波处理，具有标准残留边带特性，避免了图像、伴音通道相互干扰，使之最适用于邻频传输系统。具有视频箝位电路，有效去除外来叠加交流声。具有中频环路，提供了频道变换前的外部信号处理。图像电路采用晶体振荡，本振、伴音电路采用频率合成技术，保证输出电视频道的频率稳定度。采用二次变频方案，以及高选择性跟踪滤波器，有效保证了整个频带内良好的寄生输出抑制性能。
射频输出电平高达1一三dBμV输出；可独立组成中大型的CATV系统，尤其可用于CATV系统的扩容和节目的增加。
6.3.5 混合器
MW-MX(16)无源十六路频道混合器，工作频率范围宽、高稳定、低驻波、低插损、高隔离度；具有良好的扩容性，可连续混合多达六十四个CATV电视频道，能很好地满足各种类型邻频有线电视系统的配套要求，可直接实现卫星节目和市有线电视节目的混合。
6.4、前端系统信号流程
根据xxx项目有线电视前端系统项目的需求，给出系统结构信号流程图如上：前端系统示意图。涵盖了卫星接收、信号调制、混合输出等各部分。详细的功能描述如下：
来自卫星的电视节目，通过卫星接收机进行QPSK解调，在获得节目的接收参数（传播卫星、极化方式、下行频率、传送码率等），调谐数字IRD，可以接收输出包含所需接收节目，通过RCA接口，输出标准音视频信号。
卫星接收机输出的音视频信号，分别接入到邻频制器输入端口，通过前面板按键调试，输出标准的电视频道（1-56CH、Z1-Z43CH频道选配）。
接收的卫星节目、自办节目（如果有）、本地有线节目混合后，输出的射频信号经主干线缆（光缆）传输至各楼地下一层机房，经过野外型光接收机/放大器，接入到分配传输网络。
7、网络传输系统设计规划
7.1系统功能
建成后的网络可满足用户通过用户终端高品质收视有线电视提供的电视信号，同时，可收看电视中心机房接收的卫星电视节目。组网设计采用860MHz传输网络，可方便将来扩展视、音频点播系统，电视会议系统，多功能听、接待室以及电视点播和近远程会议电视传播的接入，未来业主只需增加相应设备（机顶盒）即可迅速实现数字节目接收。
7.2系统组成
7.2.1传输干线
系统设计干线传输网络采用HFC光电混合传输的方式，系统设计配置一台一三10nm光发射机、高电平输出的光接收机、高性能的放大器等；光发射机将光信号传输至各楼内机房（弱电间等）。光信号节点接收端使用一台高电平输出的光接收机，输出不小于100dBuV的RF射频信号。光缆采用4芯光缆，每光节点配置为4芯光缆，一芯光纤为正向传输有线电视信号，一芯光纤作为反向回传通路，其它二芯光纤作为未来扩展使用。
7.2.2分配网络
在本系统方案中，分配网络尽量采用光纤到楼的方式，通过每光节点配置的光接收机，直接覆盖用户。在用户较多及楼层较高的地方，增加一级分配放大器。
860MHz带宽的分配放大器、分支分配器、75Ω系列优质物理发泡射频同轴电缆组成860MHz传输分配系统。5—1000MHz高隔离度分支分配器和SYWV-75系列优质物理发泡射频同轴电缆组，以分支分配方式将电视信号送入各个用户终端。光接收机及放大器采用就近供电的方式（AC220V）。
电缆的选择应该针对电缆的损耗量、频响曲线、温度系数、寿命长短等性能来选择。我们选国产优质四屏蔽电缆。符合网络设计要求，主干线采用SYWV-75-9（P4）优质四屏蔽电缆；分支器到终端电视插座采用SYWV-75-5（P4）优质四屏蔽电缆。若主干线距离长，信号衰减大，必须用500＃合金铝皮电缆才能满足系统要求。
有线电视信号放大后的RF信号，应高质量地传送到各用户终端、系统分支分配器、用户盒。应选用工作频率为5~1000MHz高隔离度产品，以免产品质量不好引入噪声，使系统性能指标降低，电视机图像出现各种干扰、噪声、甚至扭曲现象。特别是反向信号极易受到干扰的影响，性能明显变坏，这就是国内多个系统反向信号做不好的重要原因。深圳迈威公司的分配器、分支器等器材(现为北京歌华有线电视公司指定产品)性能好、隔离度高，完全满足以上需要。

7.2.3传输网络系统示意图

8、有线电视系统设备介绍
8.1、前端系统设备介绍
8.1.1卫星天线

8.1.1卫星接收机
DVR-1000卫星接收机
概述：
DVR-1000 工程专用数字卫星电视接收机，采用Ti-55一八/51一八/5105/5119芯片，完全符合广电总局颁发的标准和MPEG-2&DVB-S标准，并已预存了国内大量的数字压缩的卫星电视节目，具有图文接收功能，PID手动输入功能，断电记忆功能和EPG节目指南显示功能；采用增强式OSD中英文屏幕显示菜单和QPSK解调一体调谐器，门限低；有网络和转发器自动搜索功能，可方便卫星数字电视信号的接收；且应用最新型软、硬件结合技术，保证长期稳定可靠的运行。其功能齐全，操作方便，画面品质一流，完全满足中国CATV前端卫星数字电视接收的各项要求，是各种有线电视前端系统不可或缺的高稳定的CATV前端卫星数字电视接收机。
特点：
l 完全符合DVB-S和MPEG2标准；
l LED显示，前面板轻触按键操作及友好操作界面；
l 自动网络和转发器搜索功能并更新码流信息；
l 可存储2000个频道的信息；
l 可进行视频PID和音频PID的设置；
l 具有断电记忆功能；
l 支持OSD电视图文VBI (DVB ETS 300 706) 和字幕功能；
l 256彩色屏幕显示，支持英文、法文、德文、俄文、西班牙文、意大利文、中文及阿拉伯文等多种语言系统；
l 电子节目指南EPG功能，并支持PIG（Picturre in Graphics）画中画显示功能；
l 具有NTSC/PAL/AUTO制式转换功能。
性能参数：
序号
项 目
技术参数
备注
完全符合DVB-S&MPEG2国际标准
调谐
1
输入符码率
2.0-45Mb/s

2
可接收包长
204, 一八8

3
解调方式
QPSK

4
FEC解码率
1/2, 2/3, 3/4, 5/6, 7/8; 卷积深度 K=7

5
ＬＮＢ电源
一三/一八V (max.350mA)

输入
6
输入频率
950-2一五0MHz

7
输入电平
-25--65dBm

8
输入阻抗
75Ω, F-type

9
解码标准
MPEG2 ISO/IEC 一三8一八, MPEG2 MPxML

10
输入码流
max.60Mbit/s

11
视频输出比例
4:3, 16:9

12
视频解析度
720x576 (PAL); 720x480 (NTSC)

一三
视频输出格式
NTSC/PAL/AUTO

14
音频解码标准
MPEG1 LAYER I, II, Musicam

一五
音频输出模式
双声道（Left）和（Right）

16
采样频率
32, 44.1, 48KHz

视频输出
17
输出阻抗
75Ω，RCA*2

一八
输出电平
1.0V±20mVp-p

19
频率特性
±0.5dB (4.8MHz)

20
微分增益
≤5%

21
微分相位
≤5°

22
色亮延迟
≤30ns

音频输出
23
输出阻抗
680Ω, RCA*2

24
输出电平
±6dB

25
频率特性
±0.5dB (20Hz-一八Hz)

26
音频信噪比
≥70dB

27
左右声道电平差
≤0.5dB (20Hz-一八Hz)

数据接口
28
RS-232
波特率 9600-1一五200

一般特性
29
工作环境温度
0~40°C

30
工作环境相对湿度
10%-90%

31
工作环境大气压
86-106Kpa

32
电源供电
AC 90-256V 50Hz/60Hz 25W

33
体积
483mmx270mmx45mm

34
重量
2.5Kg

8.1.2广播级邻频调制器

8.1.3混合器
MW-MX(16)无源十六路频道混合器，宽工作频率范围、高稳定、低驻波、低插损、高隔离度；具有良好的扩容性，可连续混合多达六十四个CATV电视频道，能很好地满足各种类型邻频有线电视系统的配套要求，可直接实现卫星节目和市有线电视节目的混合。

技术参数
频率范围
45～860MHz
输入口隔离度
≥30dB
插入损耗
≤21dB
输入口反射损耗
≥16dB
输出口反射损耗
≥16dB
输入/输出口阻抗
75Ω
带内平坦度
±2dB
工作环境温度
5°C～40°C
工作环境湿度
≤85%
工作环境大气压
86～106Kpa
体积
430mm×205mm×45mm
重量
2Kg

8.2网络传输设备介绍
本方案采用同轴电缆网络输出方式设计，根据系统设计，采用深圳迈威有线电视器材有限公司HFC系列产品：光发射机、光接收机、放大器、分支分配器、用户终端面板等，系统设计使用1台前端（干线）大器MW-BLE-L、1台MW-AMTX光发射机、一三台光接收机、若干台分配放大器MW-BLE-M，及分支分配器和用户接收终端设备等。

8.2.1前端（干线）放大器设备介绍
MW-BLE-L 野外型干线放大器
产品概述：
MW-BLE-L型双向放大器可用于传统的同轴电缆CATV分配网，也可用于现代HFC宽带网络。5～1000MHz双向平台设计；下行采用2个进口放大模块放大，增益≥35dB。工作电压有～220V和～60V两种方式。～60V电压供电时，由电缆馈电，交流工作电压～35V～90V，输入、输出、分支口均可向相邻放大器馈电。放大器可设置为单向工作和双向两种工作方式。
MW-BLE-L型双向放大器包括射频放大器部分和电源部分，外壳采用防水铸铝外壳，适用于野外工作。MW-BLE-L型双向放大器有各种选件和配件满足您的多种不同功能需求。

产品特点：
l 5～1000MHz双向平台设计；
l 增益≥35dB；
l 均衡、衰减器采用标准固定衰减器式方式；
l 最大过流10A；
l 插件式双向滤波器，提供多种分割频率；
l -20dB定向耦合测试方式
l 多种输出方式，分支/分配输出均可馈电、反向输出电平连续可调

原理框图：

技术指标：
编号
项 目
正 向
反 向
备 注
1
频率范围(MHz)
**-750/860/1000
5-**
频率分割根据实际而定
2
平坦度(dB)
±0.75
±0.75

3
反射损耗(dB)
≥16
≥16

4
标称增益(dB)
26/30/35
0/20/24
单路输出
5
最小满增益(dB)
≥26/30/35
≥0/20/24

6
均衡量(dB)
0～20
0～10
1.0dB步进
7
噪声系数(dB)
＜9

8
监测口电平(dB)
-20

9
监测口频响(dB)
±1.0

10
工作电压(V/DC)
+24

11
信号交流声比(dB)
65

12
交流输入(V/AC)
～35－90
～60V供电机型
一三
交流电流(A/AC)
10
最大过电电流（～60V供电）
14
电平调节(dB)
0～20
连续可调
一五
连接方式
-5连接头
可使用24牙贯通头
16
输入、出阻抗（W）
75

17
C/CSO(dB)
68
——
59路PAL制、44dBmV平坦输出
一八
C/CTB(dB)
70
——
59路PAL制、44dBmV平坦输出
19
交流吸收电流（A/AC）
——
双向传输下测试
20
～85 V
0.30A

21
～75 V
0.34A

22
～65 V
0.40A

23
～55 V
0.50A

24
～45 V
0.74A

25
环境温度（°C）
-40℃ —— +70℃

26
设备尺寸（mm）
237长×195宽×111高

27
设备重量（kg）
最大2㎏

8.2.2光发射机设备介绍

8.2.3野外型光接收机设备介绍
MW-ONU- 野外型光接收机

产品概述：
MW-ONU-系列光接收机是为了满足网络光纤改造工程而设计的一款实用型的野外型光接收机。本产品具有一至二个射频输出端口，可根据网络需要由用户选配。标准配置为二路输出，并设置有光路AGC功能当0dBm～-7dBm接收时输出可保持在106 dBµV±1dB；
AGC采用CPU控制电路，具有高可靠性、稳定性、可操作性强。可选配Ⅱ类应答器实现远程监控。工作电压有交流60V和220V两种供电方式。～60V供电机型适宜集中供电，各个口都可以向外馈电。外壳采用防水铸铝外壳，适用于野外工作。

产品特点：
ü 45MHz到1000MHz平台宽带和一三10、一五50双窗口设计平台；
ü 采用进口GaAs倍功率放大模块，可靠性高指标好等特点；
ü 完善的浪涌抑制电路配合高通滤波器，有较强的抗雷击和预防浪涌冲击的能力；
ü 配备网络管理接口，实现全面的状态监测管理；
ü AGC电路采用CPU控制，准确稳定可操作性强；
ü 具有高电平输出，0dBm到-7dBm的光接收条件下输出106dBuv ；
ü 统一插件，均衡衰减采用固定衰减器方式实现；
ü 输出口可扩展为二路分配或分支方式输出；
ü 低功耗设计，整机功耗小于19W；
ü 电源选择灵活，220VAC 、 60VAC可选；

原理框图：

技术指标：
MW-ONU光接收机技术指标
编号
项 目
技 术 参 数
备 注
1
接收光波长
1290-1600nm

2
输入光反射损耗
>45dB

3
电流响应度
0.85A/W(一三10nm典型值)

4
接收光功率范围
-8dBm～+3dBm

5
输出电平
106dBmV
-7~0dBm电平变化±1dB
6
光纤类型
单模(9/125mm)

7
光纤连接器类型
FC/APC or SC/APC

8
等效噪声输入电流
≦8PA/ÖHz
SJ/T10663-1995第4.21
9
频率带宽
45 -862MHz

10
射频带内平坦度
±0.75dB

11
射频反射损耗
≥16 dB (fH-550MHz)

≥14 dB (550-862MHz)

12
系统链路指标
C/N ≥ 46dB

C/CTB ≥ 65dB

C/CSO ≥ 63dB

一三
测试口电平
-20dB
相对于主输出
14
增益调整范围
0~20dB(1dB步进)
出厂0dB
一五
倾斜调整范围
2~16dB(1dB步进)
出厂0dB
16
射频输出连接
F型接头或 5/8²,24牙贯

17
电源交流供电电压
~60V(35-95VAC)
~220V(106-256VAC)

一八
过流能力
10A

19
最大功耗
≤19W

注：在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550MHz~862 MHz频率范围内传送数字调制信号，数字调制信号的电平（8 MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-6dBm时测量C/CTB、C/CSO及C/N。标称射频输出电平为862MHz频点的电平，实际输出低10dB。
物理参数
尺寸：237 mm长×195mm宽×111mm高 重量： 最大2kg
使用环境
使用条件： 温度：-25℃——+55℃ 湿度：40%——70%
存储条件： 温度：-40℃——+70℃

8.2.4分配放大器设备介绍
产品概述：
MW-BLE-M22型单向干线（分配）放大器为45MHz平台，30dB工作增益、输出为单路、分支或分配三种方式可选。采用高性能线性变压器，电压适应范围宽。本产品不仅适用于HFC网络，也适用于传统的同轴电缆网络。

特点：

1.45~862MHz双向平台设计
2.正向通路采用单级推挽模块放大
3.单路、两路分配或分支三种输出方式可选
4.-20dB定向耦合测试方式
5.60V(35V~90V)或220V(100V~265V)交流供电
6.最大8安培过流

原理框图：

技术指标：
编号
项目
正向
备注
1
频率范围(MHz)
45-550/750/862MHz

2
平坦度(dB)
£±0.75

3
反射损耗(dB)
³16dB

4
标称增益(dB)
30dB
单路输出
5
最小满增益(dB)
³30dB
单路输出
6
均衡量(dB)
0~20dB
固定衰减式，1dB步进
7
噪声系数(dB)
<10

8
测试口电平(dB)
-20

9
测试口频响(dB)
£±1

10
直流工作电压(V)
+24±0.5V

11
交流输入(V/AC)
~35—~90
60V供电机型
12
信号交流声比（dB）
³66

一三
过流能力(A/AC)
8A
最大过电电流（~60V供电）
14
电平调节(dB)
0~20
固定衰减式，1dB步进
一五
射频连接方式
-5连接头
可使用24牙贯通头
16
输入、出阻抗（W）
75

17
C/CSO(dB)
³62
59路PAL制/44dBmV输出
一八
C/CTB(dB)
³60
59路PAL制/44dBmV输出
19
环境温度（℃）
-25℃-----+60℃

20
设备尺寸（mm）
280（长）×200（宽）×120（高）

21
设备重量（kg）
最大3公斤

8.2.5无源分配器件与用户终端设备介绍
本方案无源分配器件与用户终端设备选择：MW-□7□H系列无源分配器件和MW-DT-05。该产品为全屏蔽5～1000MHz，该产品具有插入损耗小、隔离度高、反射损耗大等特点，广泛应用于有线网络中。

8.2.6物理发泡同轴电缆介绍

产品应用：
-5、-7系列电缆可用作有线电视系统分支线或用户线，-9、-12电缆可用作干线或分支线。四屏蔽电缆具有良好的屏蔽效果，并广泛应用于双向网络的传输。自承式电缆使安装方便，提高施工的效率。
结构及性能参数

9、方案设计要点
9.1前端机房部分
前端系统是整个系统的核心，决定了系统和所有用户收看节目的质量水平。采用高稳定性的卫星数字接收机（专用解码器）；中频处理捷变频调制器等等，具有高质量的带外抑制及信噪比，完全满足系统和用户的需求。
9.2传输部分
传输部分是将前端送出的电视信号通过高性能的前端（干线）放大器、分配放大器、优质的同轴电缆，几乎不失真地送往分配部分，并为分配网络提供所需的输入电平；放大器放大模块全部为进口模块；放大器可以采用就近供电方式，组成一个860MHz/1GHz邻频传输系统。
9.3分配部分
分配部分是将电视信号均匀地分配给各个终端用户，并使各个终端用户获得适合的电平，输出点信号电平控制在68dB±4dB,并具有良好的相互隔离作用，采用分支、分配方式组成分配网络。
9.4系统技术指标设计分配
频率范围：5—860MHz
信号质量：载噪比应≥44dB；
载波比互调比≥58 dB；
交扰调制比≥47 dB；
100个PAL频道内互相干扰≥57 dB；
系统输出口相邻电视频道间之最大电平差≤2 dB。
系统输出口端最强和最弱电视信号电平差≤8 dB。
根据<民用建筑电缆电视系统工程技术规范>,本系统指标分配如下：
部分
项目
前端
分配系数
干线
分配系数
分配网络
分配系数
C/N
0.6
0.3
0.1
CTB
0.2
0.3
0.5
CSO
0.2
0.3
0.5
9.4.1前端系统主要技术指标
根据系统C/N设计指标及前端C/N分配系数，前端（C/N）1应优于48.55dB(C/N1=47-10lg0.7)，才能保证系统C/N指标优于47dB。
根据XX所处的地理位置，电视节目的信号场强较强，可按天线输出电平大于70dBuV考虑，完全满足电视信号解调器TU-1120CH的输入信号强度要求，且专业级邻频调制主机的C/N指标优，因此前端系统的载噪比完全满足要求。
根据系统CTB设计指标及前端CTB分配系数,前端（CTB）1应优于72dB(CTB1=58-20lg0.2)，才能保证系统CTB指标优于58dB。
前端放大器最高输出电平：
Soa=Somax-7.5lg(N-1)-1/2[(CTB)1-58]
=120-7.5lg79-1/2(72-58)
=98.77dBuV
实取前端放大器工作电平97dBuV
9.4.2传输网络主要技术指标
根据系统C/N设计指标及分配系统C/N分配系数，（C/N）3应优于57dB(C/N3=47-10lg0.1)，才能保证系统C/N指标优于47dB。
则分配放大器最低输入电平：
Sia= C/N3+F+2.4
=57+7.5+2.4
=66.9dBuV
实取分配放大器输入电平75dBuV，以保证放大器输出电平能达到102 dBuV。
根据系统CTB设计指标及干线传输系统CTB分配系数，干线传输系统(CTB)3应优于62.44dB (CTB3=58-20lg0.6)，才能保证系统CTB指标优于58dB。
放大器最高输出电平：
Soa=Somax-7.5lg(N-1)-1/2[(CTB)3-58]
=120-7.5lg79-1/2(62.44-58)
=103.55dBuV
实取放大器工作电平102dBuV
系统输出口电平保证在70±5dbuV（高于要求指标）
9.5同轴电缆分配系统的设计
同轴电缆分配网络的设计已经大家是非常熟悉的，其最主要的三大指标为：载噪比（C/N）、组合三阶差拍（CTB）和组合二次谐波（CSO）。其中C/N与放大器的输入电平有关：
C/N=VI-F-2.4
在这里VI为放大器的输入电平，单位为dBmV，F为放大器的噪声系数，2.4是一个常数，它是在常温下放大器输入阻抗（75W）所产生的热噪声。从上式可以看出，一旦选定放大器，其C/N就只由输入电平来确定。输入电平每增加1dB，C/N就提高1dB。
由于放大器的失真是由非线性产生，因此主要发生在末级放大模块高电平输出的情况下。放大器的失真与放大器的输出电平有关，根据理论计算和实际测量，输出电平每增加1dB，失真就恶化2dB。由此可见，C/N与CTB和CSO是相互矛盾的。在系统设计中要综合考虑，折中各指标，达到最佳。
对于多级
