技能培训资料：钻井事故及处理工具.docx

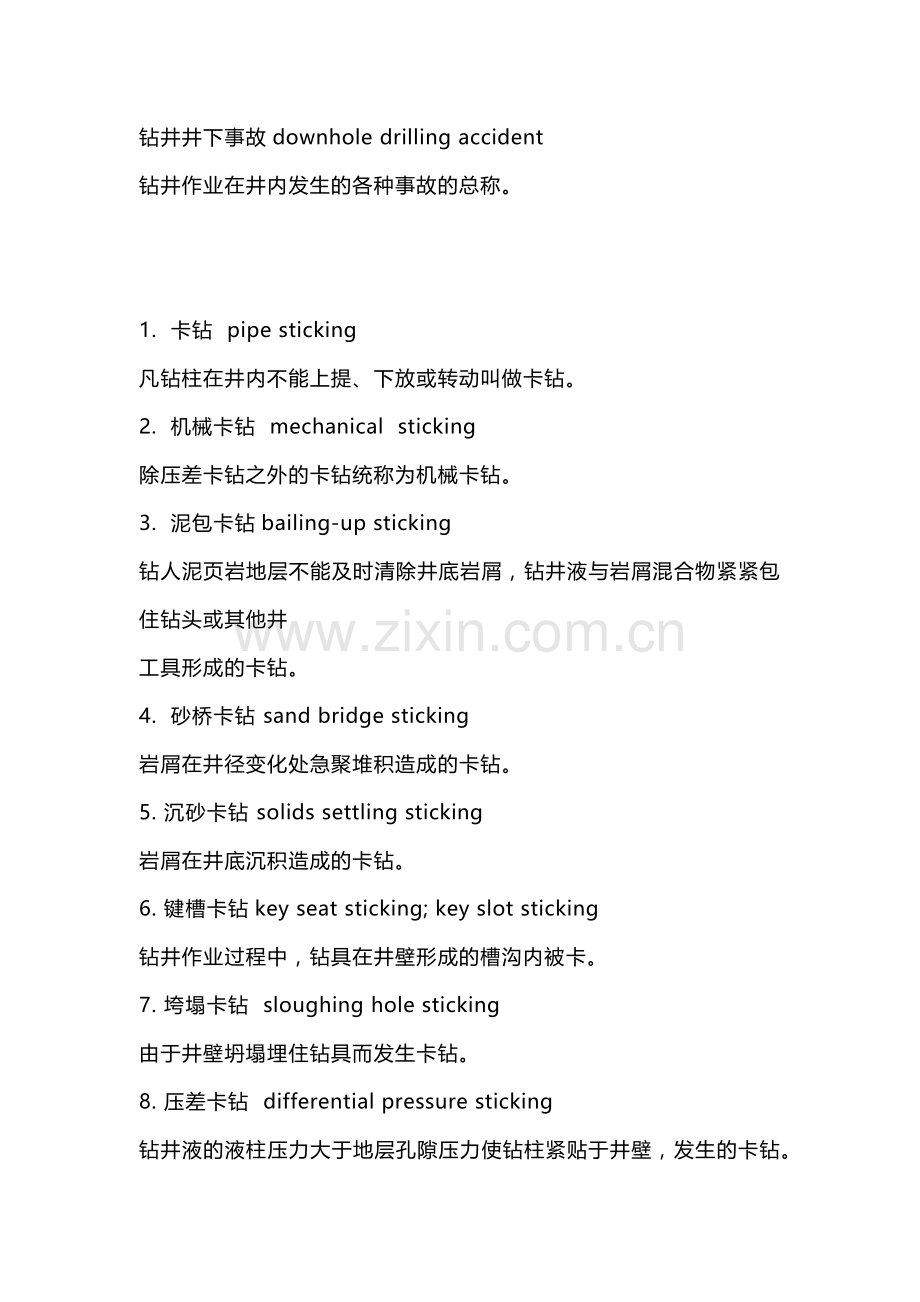

钻井井下事故downhole drilling accident钻井作业在井内发生的各种事故的总称。1.卡钻 pipe sticking凡钻柱在井内不能上提、下放或转动叫做卡钻。2.机械卡钻 mechanical sticking除压差卡钻之外的卡钻统称为机械卡钻。3.泥包卡钻bailing-up sticking钻人泥页岩地层不能及时清除井底岩屑，钻井液与岩屑混合物紧紧包住钻头或其他井工具形成的卡钻。4.砂桥卡钻sand bridge sticking岩屑在井径变化处急聚堆积造成的卡钻。5.沉砂卡钻solids settling sticking岩屑在井底沉积造成的卡钻。6.键槽卡钻key seat sticking; key slot sticking钻井作业过程中，钻具在井壁形成的槽沟内被卡。7.垮塌卡钻 sloughing hole sticking由于井壁坍塌埋住钻具而发生卡钻。8.压差卡钻 differential pressure sticking钻井液的液柱压力大于地层孔隙压力使钻柱紧贴于井壁，发生的卡钻。同义词：粘附卡钻9.小井眼卡钻undergauge hole sticking当井眼直径小于使用钻头直径，在下钻时钻头压人该井段造成的卡钻。10.缩径卡钻 formation swelling sticking, hole shrinking sti由各种因素引起井径缩小而造成的卡钻。11.顿钻卡钻drill string free-fall sticking由于顿钻后钻具弯曲造成的卡钻。12.落物卡钻junk sticking由于井内落物而造成的卡钻。13.水泥卡钻cement sticking在挤、注水泥作业中造成的卡钻。14.干钻卡钻dry drilling sticking在无钻井液到达钻头时钻进而发生的卡钻。相类似的有短路循环卡钻。15.落物事故junk accidents指钻头、牙轮、滚珠、刮刀片、钳牙等井下或地面工具或物体掉入井内的事故。钻 具 事 故drilling string accident指钻杆、钻铤、各种工具接头及辅助工具在井下发生的断脱、刺穿等事故。断钻具drilling string breaking在钻井或其他作业时，钻具折断。断套管casing breaking在钻井作业中，套管在井内折断。掉钻具drill pipe falling钻具在井口发生的落井事故。掉套管 casing falling套管在井口发生的落井事故。落鱼fish因事故留在井内的钻具叫做落鱼。鱼顶 fish top落鱼的顶端叫做鱼顶。鱼顶井深 fish top depth鱼顶距转盘面的距离，简称鱼深。鱼长 fish length落鱼的长度。鱼底井深 fish- bottom depth落鱼底部距转盘的距离。井 喷 事 故Well blowout accident地层流体(油、气、水)无控制地从地层中喷出井口。顿钻事故drill string free- fall由于设备故障和操作失误，使钻柱失控顿入井底。溜钻事故 not-well braked drill string钻井中操作失误，绞车制动装置失控，钻具突然下滑的事故。滑扣 thread slipping由于管柱螺纹变形滑脱。脱扣twist-off在起下钻或旋转过程中，管柱某一连接处的内、外螺纹意外脱开。井 下 事 故 处 理 工 具down-hole fishing tools处理井下事故使用的专用工具总称。落物打捞工具junk fishing tools打捞井下落物的工具。强磁打捞器fishing magnet利用磁铁磁性原理打捞落井黑色金属落物的打捞工具。分为永久性磁铁和电磁铁打捞器两种。正反循环强磁打捞器 fishing magnet with normal or reverse circulation是强磁打捞器的一种。根据井下情况实现正反循环打捞的工具。反循环强磁打捞篮 reverse circulation junk basket with magnet insert是利用井底反循环将井下碎物吸人篮框内的一种多用途组合式打捞工具。反循环打捞篮 reverse circulation junk basket是利用井底反循环，将井下碎物循环人篮框内的一种打捞工具。喷射式打捞篮jet-type junk basket装有一组喷嘴的单筒式反循环打捞篮。钢丝打捞筒junk basket with wireline catcher用钢丝作内部爪牙的筒形打捞工具。一把抓 Finger-Type Junk Basket , Poor- boy junk basket；端部带爪牙的筒形打捞落物工具。水力打捞器 hydrostatic bailer利用液柱压差及排量变化打捞井下落物的井下具。牙轮打捞器core-type junk basket利用取心原理打捞钻头牙轮及类似落物的专用打捞工具。同义词：取心式打捞筒打捞杯junk sub; fishing cup; boot basket呈杯状、开口向上，与其他工具配合使用的专门打捞碎小物件的工具。绳索打捞器 wireline spear, rope spear钩状工具，专门用来打捞绳索的工具。同义词：捞绳器。多功能打捞器multifunction fishing tool它是集打捞杯、强磁打捞器和“一把抓”三种功能为一体的新型打捞工具。既可打捞粒状金属落物，又可抓捞牙轮、钳牙等大块落物。钻 具 打 捞 工 具drilling string fishing tool处理钻具事故使用的工具总称。卡板打捞筒spring-dogs overshot它是筒内固定四片钢质板，打捞时，钢质卡板从接头处卡住落鱼的工具。卡瓦打捞筒 overshot利用卡瓦在筒体螺旋槽内运动，抓卡落鱼的一种工具。可循环，可退出，可倒扣，由卡瓦形式分为篮式卡瓦和螺旋式卡瓦两种。打捞矛 fishing spear利用卡瓦在锥面上的运动，在落鱼内孔打捞的工具，分可循环式和不可循环式两种。“J”型打捞矛 J-type fishing spear靠“J”型导轨释放和回收卡瓦的可退式打捞矛。可循环式打捞矛 circulating fishing spear用于打捞落鱼后能循环的打捞矛。打捞矛堵塞器 spear pack-off assemble是配合打捞矛循环的辅助工具。由一个密封盘根组成的密封接头连接在打捞矛之下，打捞时使捞矛与落鱼之间形成密封。可退式倒扣捞矛releasable reversing spear打捞矛的一种，可进行倒扣作业，根据需要打捞矛可从被卡钻具中退出。滑牙块打捞矛slide teeth block spear滑牙块打捞矛是一种结构简单、强度高、卡瓦面积大的打捞矛。适用于打捞钻杆、套管等具有内孔的落物。钻具倒扣捞矛drilling tool reversing spear该工具矛体上部一般为反扣螺纹，胀扣套为正扣螺纹，下部的引导锥能方便该工具的胀扣套与落鱼接头螺纹顺利对扣，上提钻具，胀扣套即可牢牢撑住落鱼，然后进行倒扣作业。可退式倒扣捞矛releasable reversing spear是用来打捞、倒出井下钻具。其特点是从落鱼的内径进行打捞倒扣，捞住的落鱼根据需要以释放掉，并能进行洗井液的循环。可退式倒扣打捞筒releasable reversing overshot是集打捞筒、母锥等工具之优点的一种新型打捞工具。它的特点是倒扣、打捞，需要时又可释放落鱼，还能进行洗井液的循环。它是倒扣器的配套工具之一。公锥 taper tap呈长锥体带外螺纹的打捞工具。按打捞螺纹旋向分为正扣公锥和反扣公锥。母锥 box tap呈长形喇叭体带内螺纹的打捞工具。按打捞螺纹旋向分为正扣母锥和反扣母锥。引子接头 leading joint是辅助打捞工具。引导铣鞋和铣筒顺利进入鱼顶及落鱼。其特点是既可导向，又可对扣。安全接头 safety joint,接在钻柱中，必要时可从接头处退出其上部钻具。根据结构分T，C，J，H等形式。印模lead impression block底部灌铅的特制短节，用来判断鱼顶状况的打印工具。同义词：铅模，铅印。壁钩 wall hook guide用来拨正鱼顶，便于打捞的井下工具。同义词：拨钩0打捞肘节fishing knuckle joint是一种辅助打捞工具。主要用在大井眼找鱼的作业，可偏斜7。同义词：可弯接头解卡工具pipe releasing tools用来解除卡钻事故的专用工具。测卡车(橇) free point indicator truck：装有测卡仪器、电缆、地面控制检测仪器的测卡系统的车辆，或拖橇。测卡仪 free point indicating instrument用于测量钻柱卡点位置的专用仪器。爆 炸 系 统string shot assembly包括爆炸松扣作业组成的所有装置、连接件及药物体系。爆炸杆 shooting pole爆炸松扣系统中装有炸药的杆状装置。水眼冲砂工具 hydraulic sand flush tool是一套利用水力作用将被堵的井下钻具水眼冲洗畅通，以便进行压井、解卡或打捞作业的特殊工具。它需与测卡绞车配合使用。由井口工具、井下工具和起下钻专用工具组成。测卡车井口工具 well head tool for free point and indictor truck测卡、爆炸松扣等作业的井口工具。电缆防喷盒line wiper密封电缆和钻具的环空的工具。分机械式、液压式防喷盒两种。钻杆旋转工具drilling rod rotating devices它安装在转盘面上，代替方补心将转盘扭矩传递给钻杆的一种辅助工具。主要用于爆炸松扣、套铣、起下钻遇阻卡倒划眼等作业。钻杆旋转头 drilling rod rotation head代替水龙头循环转动的旋转工具。三通接头three-way connector该接头上、下为钻杆螺纹，旁通为油管螺纹的循环接头。震 击 工 具impact tool能产生向上或向下震击作用的解卡工具。机械震击器 mechanical fishing jar利用摩擦卡瓦突然释放而产生震击力的震击工具。液压震击器 hydralic fishing jar利用钻具拉伸变形及液压原理产生震击的工具。随钻震击器 drilling jar在钻进过程中，随钻具组合下井的震击工具。超级上击器 super fishing up jar利用钻具拉伸变形及液压原理产生向上震击的工具。同义词：液压上击器机械上击器 mechanical up jar利用机械原理产生上击作用的工具。液压加速器hydralic jar accelerator能使上击器发挥震击作用的辅助工具。开式下击器 bumper jar外筒与心轴之间不密封的机械下击器。闭式下击器lubricated bumper jar外筒与心轴全密封的机械下击器。地面下击器 surface bumper jar井口使用的机械式下击解卡工具。震击器试验架jar tester地面进行震击效果试验的装置。打捞工具拆装架 fishing tool make-upbreak-out unit检查、维修、保养打捞工具的拆装装置。套 铣 工 具washover tool清除落鱼外部障碍物，以利打捞井下落鱼的工具。防掉套铣工具anchor washpipe spear是钻头不在井底的卡钻事故的套铣打捞工具。当在套铣过程中，该工具能将落鱼挂在套铣管内，防止掉到井底。同义词：防掉套铣矛铣鞋 washover shoe, mill shoe磨削落鱼外的障碍物和其他特殊井下作业的筒状井下工具。分切削型、研磨型、保径型三类。套铣管 washover pipe套铣落鱼的无缝钢管。分外接箍型和无接箍型两种。外接箍套铣管washpipe with coupling将套铣管两端车成外螺纹，用双内螺纹接箍连接，即外接箍套铣管。无接箍套铣管extreme-line joint washpipe套铣管为双级同步螺纹(端外螺纹，一端内螺纹)直接连接而成的套铣管。外径相对小，上卸快，与防掉套铣、倒扣套铣工具等配合使用，可以提高打捞效率。套铣管摩擦衬套friction type ship of washover string当防掉套铣矛未挂住套铣管，则承托防掉套铣工具及落鱼串重量的保险工具。套铣管剪切衬套 washover string shear-interlocking block悬挂防掉套铣工具的短套铣管。打捞套铣工具 washover backoff connector是一次井下作业可完成套铣和打捞两项作业的打捞工具。切割工具 cutting tool通过机械或水力作用控制割刀给进切断井下管柱的工具。机械式内割刀 mechanical internal cutter用机械方式控制割刀从管柱内部切断套管、油管的工具。机械式外割刀 mechanical external cutter用机械方式控制割刀从管柱外部切断套管、油管和钻杆的工具。水力式内割刀 hydraulic internal cutter用水力方式控制割刀从管柱内部切断套管、油管的工具。水力式外割刀 hydraulic external cutter用水力方式控制割刀从管柱外部切断套管、油管和钻杆的工具。化学切割工具 chemical cut tools本体下部等距离分布的射流喷嘴与其上部连接的水力锚等组成的工具。靠推进剂驱使化学反应剂在高压下冲出与金属在高温下发生反应达到化学切割目的。爆 炸 切 割 工 具jet cut tool是进行爆炸切割的环形固体炸药包。磨铣工具 milling tool用碳化钨制作的磨、铣落物的工具。磨鞋 junck mill磨铣井底落物的工具。平底磨鞋 junk mill, flat bottom mill底面为平面的磨鞋。凹底磨鞋 concave bottom mill底面为凹型的磨鞋。导向磨鞋 pilot mill带内、外引鞋的磨鞋。铣锥 tapered mill锥体面有铣齿的磨铣工具。分内、外铣锥两种。倒扣工具 back off tool; releasing tool利用打捞管柱和工具，反向拧松井下落鱼螺纹的打捞工具的总称。倒 扣 接 头back off sub; releasing sub由上接头、胀心套和胀心轴组成的倒扣工具。与落鱼对扣后，上提打捞钻具，进行倒扣，可承受倒开下部钻具的倒扣力矩，完成打捞作业。同义词：倒扣器。倒扣捞矛 back off spear, releasing spear连接螺纹为左旋螺纹的打捞矛，捞后可进行倒扣的工具。倒扣捞筒 back off overshot; releasing overshot连接螺纹为左旋螺纹的打捞筒，捞后可进行倒扣的工具。反扣钻杆 left-hand screw pipe连接螺纹为左旋螺纹的钻杆。倒扣作业back-off operation处理卡钻时，把自由段钻杆从接头丝扣处倒出的过程。侧钻工具side tracking tools在原井眼内另开井眼作业的工具。软打捞工具 wireline fishing tools利用测卡车电缆和钢丝强打捞井下落物的工具。软打捞下击器bumper jars in electric wireline tool；tubular jars是震击工具。无水眼，可用于软打捞震击解卡。电缆头打捞筒 cable head overshot打捞带电缆头的仪器的专用工具。筒内具有螺旋形卡簧。内捞绳器(内钩) prong grab内壁带钩打捞电缆、钢丝的工具。外捞绳器(外钩) center spear外部带钩打捞电缆、钢丝的工具。键槽扩大器keyseat reamer破坏键槽的专用工具。左右旋螺纹接头 right-and left threaded connection连接螺纹一端为右旋，另一端为左旋的配合接头。主要用于特殊作业。同义词：正反扣接头井下事故处理工艺downhole fishing techniques处理井下事故采用的方法及措施。卡点 stuck point被卡钻柱最上点。计算卡点 stuck point calculating通过管柱拉伸，计算出钻具被卡段顶部的深度。测定卡点 stuck point measuring通过管柱拉伸测卡仪，测定出钻具被卡段顶部的深度。爆炸震动解卡 stuck pipe explosive releasing用电缆把导爆索下至卡点处，引爆后利用爆炸震动解卡的方法。管内爆炸松扣 inside string-shot back-off将导爆索下入管内引爆松扣的方法。管外爆炸松扣 outside string-shot back-off将导爆索下人管外的环形空间爆炸松扣的方法。化学切割 chemical cutting利用电缆运送的化学切割工具，切割油管、套管等管材的方法。爆炸切割 exploding cutting利用电缆运送的爆炸切割工具，切割钻杆、钻铤等管材的方法。机械切割 mechanical cutting采用内、外割刀切割部分钻具，捞出的方法。浸泡解卡 stuck pipe spotting freeing把浸泡液体注入卡钻部位进行浸泡达到解卡目的。分油浴、酸浴、碱浴和解仁液浴解卡。套铣解卡 washing over stuck pipe freeing用套铣管、铣鞋套铣掉落鱼被卡部分的卡钻物，达到解卡日的。震击解卡 jarring stuck pipe freeing利用震击器上、下击被卡钻具，使其受到突然的强烈震击而达到解卡的目的。循环解卡 circulation stuck pipe freeing采用不同液体全井循环达到解卡目的。压力骤变法 surge method主要用于处理压差卡钻，是将井内部分钻井液用密度较低的液体替换掉，然后使顶替液突然从钻杆内排除，达到解卡目的。同义词：“U”形管解卡法中途测试工具法 drill stem test method利用裸眼封隔器消除被卡钻具上的液柱压力，减轻被卡钻具粘附作用，并在工具坐封的同时使钻具解卡。倒扣法 back-off method采用左旋螺纹钻具，倒出被卡以上钻具的方法。找鱼顶 fish top locating采用相应的工具和工艺，确定鱼顶位置的作业。鱼顶修复 fish top dressing修理不规则鱼顶，有利打捞作业。鱼顶方入 fish top kelly-in打捞工具底端接触鱼顶时的方入。造扣方入 making thread kelly-in打捞工具进入鱼顶内部或外部接触造扣部位时的方入。倒扣方入 back-off kelly倒扣实施时的方入。自由行程方入 free stroke kelly-in采用有自由行程的工具打捞时，其自由行程在打开或关闭时的方入。对扣 make-up thread将下井钻具螺纹与鱼顶螺纹对接打捞的作业。造扣 thread making在鱼顶造出新螺纹的打捞作业。
