冬季施工方案(网迅).docx

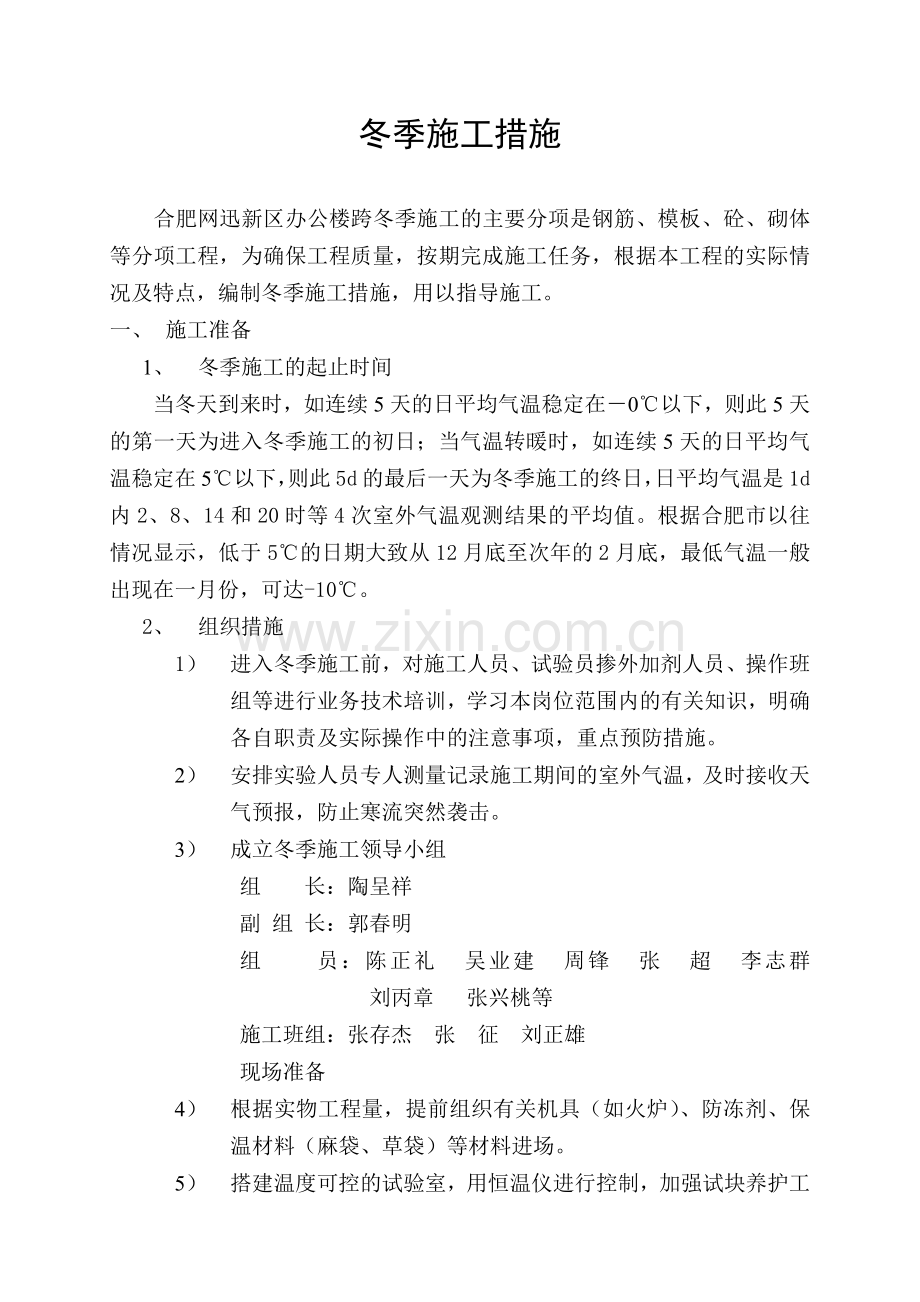

冬季施工措施

合肥网迅新区办公楼跨冬季施工的主要分项是钢筋、模板、砼、砌体等分项工程，为确保工程质量，按期完成施工任务，根据本工程的实际情况及特点，编制冬季施工措施，用以指导施工。
一、 施工准备
1、 冬季施工的起止时间
当冬天到来时，如连续5天的日平均气温稳定在－0℃以下，则此5天的第一天为进入冬季施工的初日；当气温转暖时，如连续5天的日平均气温稳定在5℃以下，则此5d的最后一天为冬季施工的终日，日平均气温是1d内2、8、14和20时等4次室外气温观测结果的平均值。根据合肥市以往情况显示，低于5℃的日期大致从12月底至次年的2月底，最低气温一般出现在一月份，可达-10℃。
2、 组织措施
1） 进入冬季施工前，对施工人员、试验员掺外加剂人员、操作班组等进行业务技术培训，学习本岗位范围内的有关知识，明确各自职责及实际操作中的注意事项，重点预防措施。
2） 安排实验人员专人测量记录施工期间的室外气温，及时接收天气预报，防止寒流突然袭击。
3） 成立冬季施工领导小组
组 长：陶呈祥
副 组 长：郭春明
组 员：陈正礼 吴业建 周锋 张 超 李志群 刘丙章 张兴桃等
施工班组：张存杰 张 征 刘正雄
现场准备
4） 根据实物工程量，提前组织有关机具（如火炉）、防冻剂、保温材料（麻袋、草袋）等材料进场。
5） 搭建温度可控的试验室，用恒温仪进行控制，加强试块养护工作，对搅拌站加强防护，防止雨雪侵入，后勤作好热水供应，确保融冰工作。加强工地的临时供水管道检查维护、保温工作，对外露部分用棉麻包敷。
6） 根据砼采用的防冻剂，做好试配掺用计量，严格按规范规定施工。
3、 安全与防火措施
1） 冬季施工时，对施工现场主要干道及上下通道及时清扫，防止水冻结。
2） 雪后，必须将架子与模板、平台、道路、设备上的积雪清扫干净，并组织检查验收，如有松动下沉现象，必须派人及时加固处理，对于各种防护棚上的积雪进行清理，防止雪荷载造成事故。
3） 施工时，使用热水融冻时，要防止烫伤，并及时将水清扫干净。
4） 现场物品严加保管，易燃物品堆放应符合要求，项目每周综合检查，将冬季施工注意事项作为重点。
5） 加强现场火源管理，分到班组，对施工区负责。
6） 巡视人员每天对安全状况进行检查记录，专职安全员负责监督，落实。
7） 电源开关、配电箱等由电工统一负责，及时上锁，防止触电、漏电、现场严禁明火取暖或用电炉等大功率用电设备取暖。
二、 施工方法
(一) 钢筋工程
1、 钢筋在负温下的力学性能
在负温条件下，钢筋的力学性能要发生变化：屈服点和抗拉强度增加，伸长率和抗冲击韧性降低，脆性增加，即钢筋的冷脆性。钢筋的接头经焊接后热影响区内的韧性将要降低，若焊接工艺掌握不当，将使钢筋的塑性和韧性明显下降，综合性能变劣，如果焊接接头冷却过快或接触冰雪也会使接头产生淬硬组织，此外钢筋在加工过程中所造成的表面缺陷，如刻痕、撞击凹陷，焊接烧伤和咬肉等也会显著增加其冷脆性。
2、 钢筋负温焊接
1） 冬季在负温条件焊接钢筋，应尽量安排在室内进行，如必须在室外焊接，其环境温度不宜低于-20℃，风力超过3级时应有挡风措施。焊后未冷却的接头，严禁碰到冰雪。
2） 负温闪光对焊
① 负温闪光对焊，宜采用预热闪光焊或闪光——预热——闪光焊工艺。钢筋端面比较平整时，宜采用预热闪光焊；端面不平整时，宜采用闪光——预热——闪光焊。
② 负温闪光对焊，与常温焊接相比，应采取以下措施：
A、 调伸长度增加10%-20%，以利于增大加热范围，增加热储备量，降低冷却速度，改善接头性能。
B、 适当调整变压器级数（应降低1-2级）以能保证闪光顺利为准。
C、 在闪光过程开始以前，可将钢筋接触几次，使钢筋温度上升，以利于闪光过程顺利进行。烧化过程中期的速度适当减慢。
D、 预热时的接触压力适当提高，预热间歇时间适当增长。
3） 负温电弧焊
① 钢筋负温电弧焊时，焊接时必须防止产生过热、烧伤、咬肉和裂纹等缺陷，在构造上应防止在接头处产生偏心受力状态。
② 为防止接头热影响区的温度梯度突然增大，进行帮条电弧焊或搭接电弧焊时，第一层焊缝，先从中间引弧，再向两端运弧；立焊时，先从中间向上方运弧，再从下端向中间运弧，以使接头端部的钢筋达到一定的预热效果。在以后各层焊缝的焊接时，采取分层控温施焊。
③ 帮条焊时帮条与主筋之间用四点定位焊固定。搭接焊时用两点固定。定位焊缝离帮条或搭接端部20MM以上，帮条焊与搭接焊的焊缝厚度应不小于0.3倍钢筋直径，焊缝宽度不小于0.7倍钢筋直径。
④ II级钢筋电弧焊接头进行多层施焊时，采用“回火焊道”施焊法，即最后回火焊道的长度比前层焊道在两端各缩短4-6mm，以消除或减少前层焊道及过热区的淬硬组织，以改善接头的性能。
4） 负温自动电渣压力焊
① 负温自动电渣压力焊的焊接步骤与常温相同，但焊接参数需作适当调整。其中焊接电流的大小，应根据钢筋直径和焊接时的环境温度而定。它影响渣池温度、粘度、电渣过程的稳定性和钢筋熔化速度，当焊接电流过小时，常发生断弧，使焊接接头不能溶合。因此，应适当增加焊接电流。焊接通电时间也应根据钢筋直径和环境温度调整，焊接通电时间过短，钢筋端面熔化不均匀，不能紧密接触，不易保证接头的熔合，应适当加大通电时间。
② 在负温条件下进行电渣压力焊时，接头药盒拆除的时间宜延长2min左右，接头的渣壳宜延长5min方可打渣。
5） 钢筋负温焊接参数参考表
钢筋负温闪光对焊焊接参数
钢筋直径（MM）
变压器级数
调伸长度（MM）
一次闪光留量（mm）
预热留量（MM）
二次闪光留量(mm)
预热留量（MM）
区长度（mm）
12
V
30
10+e

5
20~25
14~18
V
33
3+e
2~3
8
5~6
25~30
20~25
Ⅳ、Ⅴ
35
3+e
3~4
9~10
5~6
25~30
备注：e——钢筋端部不平时，两钢筋凸出部分的长度。

钢筋负温电弧焊焊接参数
焊接种类
钢筋直径(mm)
焊缝层数
平焊
立焊
焊接速度mm/min
焊条直径(mm)焊接电流A
焊接直径(mm)焊接电流A
帮条搭接
10-14
1
3.2
4.0
130-140
150-170
3.2
4.0
90-110
110-130
90-100
16-20
2
3.2
4.0
130-140
150-170
3.2
4.0
90-110
120-140
80-90
22-40
3
4.0
5.0
150-170
180-240
4.0
4.0
100-120
140-180
70-90

钢筋负温电动电渣压力焊焊接参数
钢筋直径（mm）
焊接温度（℃）
焊接电流（A）
焊接时间（S）
渣池电压（V）
12
正温
-10
250-350
350-450
12
13
25-35
16
正温
-10
300-400
400-500
16
17
25-40
20
正温
-10
350-450
450-550
20
21
25-45
22
正温
-10
400-550
500-650
22
23
25-46
25
正温
-10
450-600
550-700
25
27
25-50
（二）混凝土工程
本工程基础部分已基本施工完毕，跨越冬季混凝土施工的主要是部分基础及±0.00以上主体结构部分柱、、梁、板、墙体，根据施工期间的气温情况，工程特点和施工条件，在保证质量加快进度、节约能耗、降低成本的前提下，制定以下冬季施工措施：
1. 准备足够的麻袋或草袋及塑料布，在寒流或气温突然下降时对混凝土表面进行覆盖、养护。
2. 混凝土的温度降至0℃前，其抗压强度不得低于抗冻临界强度，普通硅酸盐水泥配制的混凝土为设计的混凝土强度标准值的30%。

3. 为了减少冻害，应将配合比中的用水量降低至最低限度，控制混凝土塌落度，同时砼加防冻剂或减水剂。
4. 为防止钢筋锈蚀，本工程混凝土施工中外加剂不选用氯盐。
5. 本工程模板均采用胶合板，模板和保温层，应在混凝土冷却到5℃后方可拆除，且不得遭受冲击荷载或动力荷载作用。
6. 冬季施工时，拌制混凝土的骨料应保持正温，且符合热工计算所确定的温度。骨料必须清洁，不得含有冰雪和冻块。
7. 水泥存放于封闭良好的水泥库中，不得对水泥直接加热。
8. 混凝土运至浇筑处，应在15min内浇筑完毕，浇筑完毕在混凝土的外露表面，应用塑料薄膜及保温材料覆盖。
9. 混凝土质量检查
1）除按常温施工的要求进行质量检查外，检查商品砼资料。
2）在混凝土施工过程中，要在浇筑地点随机取样制作试件二组，一组在标准养护条件下养护，另一组在与工程相同条件下养护，在拆模、拆除支撑前进行试压。
3) 拆除需认真填写模板拆除申请表。按有关规定对混凝土强度进行估算，并经项目技术负责人及监理人员认可后方可实施。
4) 认真填写“混凝土工程施工记录”
(三)墙体工程
1) 石灰膏、等应防止受冻，如遭冻结，应经融化后使用，拌制砂浆用砂，不得含有冰块和大于10MM的冻结块；砌体用砖或其他块材不得遭水浸冻。
2）冬期施工砂浆试块的留置，除应按常温规定要求外，尚应增留不少于1 组与砌体同条件养护的试块，测试检验28d强度
3）普通砖、多孔砖和空心砖在气温高于0℃条件下砌筑时，应浇水湿润。在气温低于、等于0℃条件下砌筑时，可不浇水，但必须增大砂浆稠度。
4）拌和砂浆宜用两步投料法，水的温度不得超过80℃砂的温度不得超过40℃。
5）本墙体采用拉结筋，不得采用掺盐砂浆法施工。

合肥网迅新区办公楼工程

冬

期

施

工

方

案

编 制：

审 核：

审 批：

安徽水利开发股份有限公司
