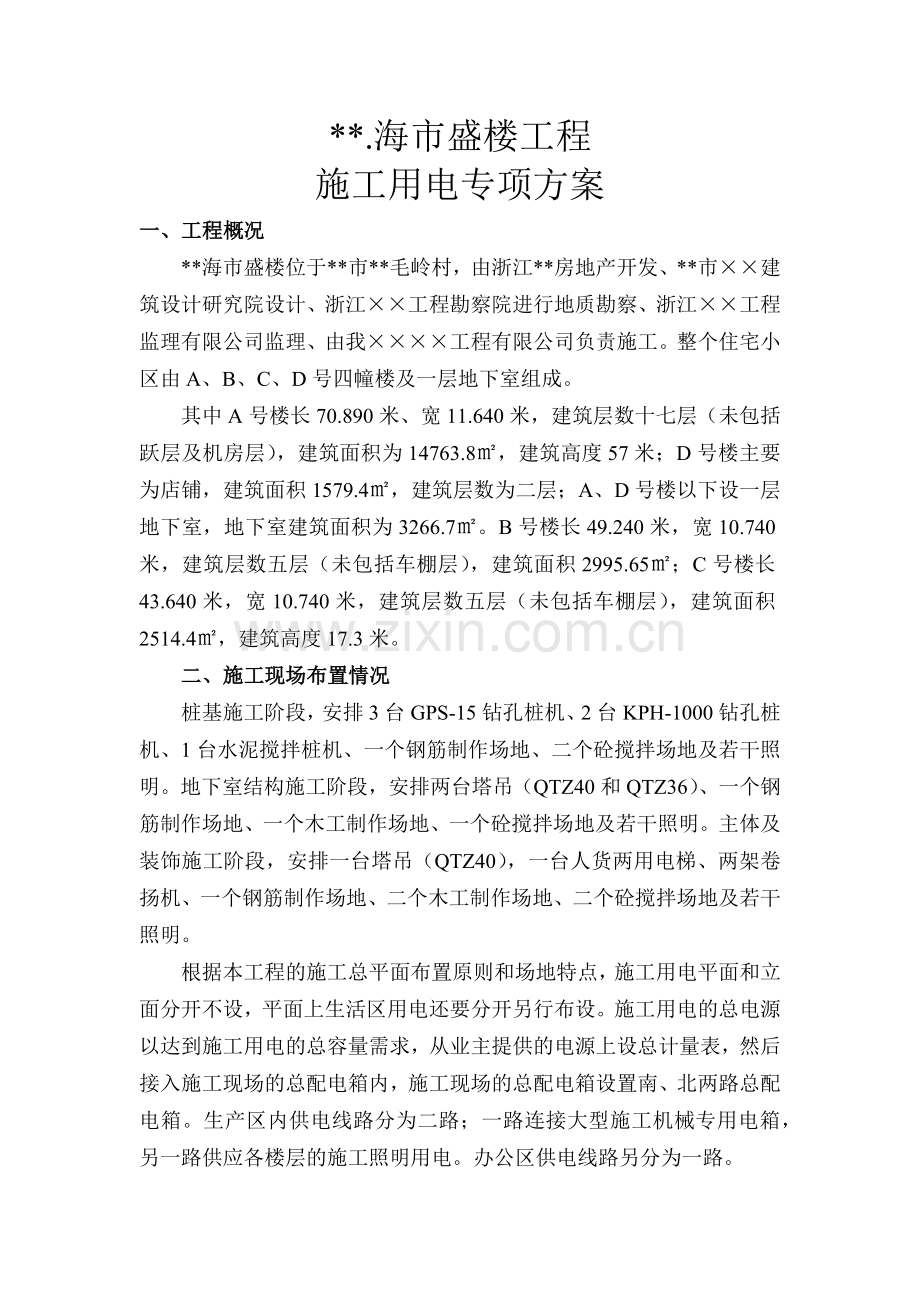

**.海市盛楼工程
施工用电专项方案
一、工程概况
**海市盛楼位于**市**毛岭村，由浙江**房地产开发、**市××建筑设计研究院设计、浙江××工程勘察院进行地质勘察、浙江××工程监理有限公司监理、由我××××工程有限公司负责施工。整个住宅小区由A、B、C、D号四幢楼及一层地下室组成。
其中A号楼长70.890米、宽11.640米，建筑层数十七层（未包括跃层及机房层），建筑面积为14763.8㎡，建筑高度57米；D号楼主要为店铺，建筑面积1579.4㎡，建筑层数为二层；A、D号楼以下设一层地下室，地下室建筑面积为3266.7㎡。B号楼长49.240米，宽10.740米，建筑层数五层（未包括车棚层），建筑面积2995.65㎡；C号楼长43.640米，宽10.740米，建筑层数五层（未包括车棚层），建筑面积2514.4㎡，建筑高度17.3米。
二、施工现场布置情况
桩基施工阶段，安排3台GPS-15钻孔桩机、2台KPH-1000钻孔桩机、1台水泥搅拌桩机、一个钢筋制作场地、二个砼搅拌场地及若干照明。地下室结构施工阶段，安排两台塔吊（QTZ40和QTZ36）、一个钢筋制作场地、一个木工制作场地、一个砼搅拌场地及若干照明。主体及装饰施工阶段，安排一台塔吊（QTZ40），一台人货两用电梯、两架卷扬机、一个钢筋制作场地、二个木工制作场地、二个砼搅拌场地及若干照明。
根据本工程的施工总平面布置原则和场地特点，施工用电平面和立面分开不设，平面上生活区用电还要分开另行布设。施工用电的总电源以达到施工用电的总容量需求，从业主提供的电源上设总计量表，然后接入施工现场的总配电箱内，施工现场的总配电箱设置南、北两路总配电箱。生产区内供电线路分为二路；一路连接大型施工机械专用电箱，另一路供应各楼层的施工照明用电。办公区供电线路另分为一路。
三、施工现场用电情况
1、本工程桩基施工阶段，主要设备用电量见下表：
编号
设备名称
规格型号
数量
额定功率（KW）
备注
1
钻孔桩机
GPS-15
3
40*3

2
钻孔桩机
KPH-1000
2
40*2

3
水泥搅拌桩机

1
7.5*1

4
循环泵
3PNL
5
20*5

5
泥浆泵
7.5
5
7.5*5

6
切断机
Φ40
1
2*1

7
砼搅拌机
350L3
2
7.5*2

电动机总功率ΣP1=362KW

编号
设备名称
规格型号
数量
额定功率（KW）
备注
1
电焊机
交流
6
12*6

电焊机总容量ΣP2=72KW

桩基施工阶段整个工程的供电设备总需用量P总
电动机总功率ΣP1=362KW
电焊机总容量ΣP2=72KW
本桩基施工阶段总动力用电容量为：
Pa=1.05*（0.6*362/0.75+0.6*72）=349（KW）
由于照明用电量所占的比重较动力用电量要少的多，一般为动力用电量的10%，所以取照明用电：Pb=349*10%=35（KW）
因此：桩基施工阶段的供电设备总需用电量为：
P总=349+35=384（KW）
2、地下室结构施工阶段，主要设备用电量见下表：
编号
设备名称
规格型号
数量
额定功率（KW）
备注
1
塔吊
QTZ40
1
30*1

2
塔吊
QTZ36
1
20*1

3
砼搅拌机
350L3
2
7.5*2

4
钢筋切断机
GQ-40A
1
3*1

5
钢筋弯曲机
GW-40A
1
3*1

6
钢筋调直机
GJ4/4
1
3*1

7
木工平刨机
MB503
2
4*2

8
木工轧刨机
MB104CD
1
4*1

9
木工园盘锯
MJ160
2
4*2

10
插入式振动器
ZN70C
12
1.5*12

电动机总功率ΣP1=112KW

编号
设备名称
规格型号
数量
额定功率（KW）
备注
1
电焊机
BX-500
3
12*3

2
钢筋对焊机
UN1-100
1
75*1

电焊机总容量ΣP2=111KW
地下室结构施工阶段整个工程的供电设备总需用量P总
电动机总功率ΣP1=112KW
电焊机总容量ΣP2=111KW
本地下室结构施工阶段总动力用电容量为：
Pa=1.05*（0.6*112/0.75+0.6*111）=164（KW）
由于照明用电量所占的比重较动力用电量要少的多，一般为动力用电量的10%，所以取照明用电：Pb=164*10%=17（KW）
因此：地下室结构施工阶段的供电设备总需用电量为：
P总=164+17=184（KW）
3、主体和装饰施工阶段，主要设备用电量见下表：
编号
设备名称
规格型号
数量
额定功率（KW）
备注
1
塔吊
QTZ40
1
30*1

2
人货两用电梯

1
20*1

3
砼搅拌机
350L3
4
7.5*4

4
砂浆机
VJ200
2
3*2

5
钢筋切断机
GQ-40A
1
3*1

6
钢筋弯曲机
GW-40A
1
3*1

7
钢筋调直机
GJ4/4
1
3*1

8
木工平刨机
MB503
4
4*4

9
木工轧刨机
MB104CD
2
4*2

10
木工园盘锯
MJ160
4
4*4

11
插入式振动器
ZN70C
20
1.5*20

12
平板振动机
ZW
2
1.5*2

13
高压水泵
YZGC5*7
1
7.5*1

14
卷扬机

2
7.5*2

电动机总功率ΣP1=191KW

编号
设备名称
规格型号
数量
额定功率（KW）
备注
1
电焊机
BX-500
2
12*2

2
钢筋对焊机
UN1-100
1
75*1

3
电渣压力焊机
EDH-36
2
34

电焊机总容量ΣP2=167KW
主体和装饰施工阶段整个工程的供电设备总需用量P总
电动机总功率ΣP1=191KW
电焊机总容量ΣP2=167KW
本主体和装饰施工阶段总动力用电容量为：
Pa=1.05*（0.6*191/0.75+0.6*167）=266（KW）
由于照明用电量所占的比重较动力用电量要少的多，一般为动力用电量的10%，所以取照明用电：Pb=266*10%=27（KW）
因此：主体和装饰施工阶段的供电设备总需用电量为：
P总=266+27=293（KW）
四、变压器容量计算
桩基施工阶段需用电量最大：P总=384KW，业主提供的400KVA变压器可满足施工需求。
五、施工用电总体布置图：
1、桩基施工阶段用电总体布置图：

电动机总功率ΣP=219.5KW

动力用电

电焊机总功率ΣP=36KW

分配电箱
动力用电
照明用电

分配电箱
办公用电
照明用电

南
北

总配箱

外接电源

电动机总功率ΣP=142.5KW

电焊机总功率ΣP=36KW

2、基础结构施工阶段用电总体布置图：

电动机总功率ΣP=92KW

动力用电

电焊机总功率ΣP=111KW

分配电箱
动力用电
照明用电

分配电箱
办公用电
照明用电

南
北

总配箱

外接电源

电动机总功率ΣP=20KW

五、主体和装饰施工阶段用电总体布置图：

电动机总功率ΣP=121KW

动力用电

电焊机总功率ΣP=121KW

分配电箱
动力用电
照明用电

分配电箱
办公用电
照明用电

南
北

总配箱

外接电源

电动机总功率ΣP=70KW

电焊机总功率ΣP=46KW

根据上图所示在施工现场总配电箱引起主干电缆主分配电箱，并在用电区域设置末级配电箱。
六、配电导线截面选择
1、北面三相五线制低压线路I北线=1000 P/1.732*380*0.75
=1000*242*0.6/1.732*380*0.75=294A
选用100㎜ 铜芯橡皮线
2、南面三相五线制低压线路I南线=1000 P/1.732*380*0.75
=1000*116*0.6/1.732*380*0.75=141A
选用50㎜ 铜芯橡皮线
3、各支线路根据机械强度选用16mm ~25mm的铜芯橡皮线。
根据现场使用情况，铜导线允许最小截面为6mm <100mm，满足要求。
七、电缆的敷设
施工电缆在施工现场的敷设均按《施工安全检查标准》（JGJ59-99）的要求进行敷设，埋入地面的电缆在过道路时外套钢管保护。架空电缆的高度符合规范要求。
八、供电系统安全措施
本工程施工现场用电贯彻执行“安全第一、预防为主”的方针，确保在施工现场用电中的人身安全和设备安全，并使施工现场供用电设施的设计、施工、运行及维护做到安全可靠。本工程施工用电采用三相五线制的TN-S接零保护系统。实行三级配电，三级保护。
配电器在选择各主干线和分干线，必须确定相应线路的电器装置，电器装置应按主干线、分干线，用电设备逐级设置，根据作用不同，其型号、规格不同。具体配电箱线路图如下：
电源

照明分配箱

主配电箱

动力分配箱
动力分配箱
动力分配箱

B1 B2 B3 B4 B5
A2 A1
C5 C4 C3 C2 C1

开关箱 开关箱 开关箱

RE
PE
分配箱选用XWY2-20，P总控为50KW，线路图如下，单机开关箱选用XWL2-31，P总控为50KW线路图如下：

QS

QS

QR

QF1 QF2 QF3

单机开关箱线路图
分配箱线路图

九、在施工现场合理的选择好导线和配电器的同时，必须注意以下安全用电技术措施：
1、制定安全用电责任制，作好施工用电安全技术交底。
2、按TN-S系统设计要求设置保护接零系统。保护PE必须绿、黄双色线，具体系统图如下：
L1
L2
L3
N
PE

电力系统接地极
外露导电部分

3、在高低压下方，不得搭设作业棚或堆放构件、材料及其它杂物。
4、设置总配电室，门向外开，配锁，并应符合有关要求。
1）总配电箱的位置选择符合下列要求：
（1）靠近电源，便于线路引入和引出。
（2）保证不受冲侵，不积水，地面排水坡度不小于0.5%。
（3）电缆穿越道路等有可靠保护。
2）埋设电缆线路
（1）埋设电缆线路的沟槽采用砖砌，深度在0.6~0.8M，沟底铺砂100厚。
（2）在同一挡距内，一根导线的接头不得多于1个，同一条线路接头不应超过2个。
3）接地保护
（1）大型机械设备的金属外壳采取可靠的接地保护。
（2）电器设备保护零线与保护接地线必须分开，保护零线上严禁设开关或熔断器。
（3）用电设备接地线采用并联地方式，严禁串联地或接入工作零线。
（4）接地线采用焊接、压接、螺栓连接或其它可靠方式连接，严禁绕或勾挂连接。
4）防雷保护
施工现场的塔吊、外脚手架、人货两用梯、井架等高度在20米以上的设备，均按规范设防雷保护装置。
5）配电箱和开关箱
（1）配电箱和开关箱安装牢固。
（2）设置的固定式配电箱和开关箱，底口位置高度要大于1.3米，小于1.5米，附近不可堆放哪个杂物，且确保道路畅通；设置的移动式配电箱和开关箱，底口位置高度要大于0.6米，小于1.5米，且要有支架。
（3）配电箱和开关箱的进线口和出线口设于侧面或底面，电源引出线设防水弯头。
（4）照明独立设置开关箱。
6）熔断器和插座
（1）熔断器和插座规格满足被保护的线路所需的要求，严禁使用不合格的熔断器，严禁使用铜丝代替熔丝。
（2）熔体熔断后，必须查找原因，经检查无误后方可更换，装好后方可送电。
（3）插头和插座必须配合使用。
7）移动式电动工具和手持电动工具
（1）长期停用或新领用的移动式电动工具和手持电动工具，在使用前进行检查，必须没有漏电情况发生。
（2）使用前的移动式电动工具，当采用插座连接时，插座插头应无损伤、无裂纹，且绝缘良好。
（3）使用的移动式电动工具，人员因故离开现场暂停工作或突然停电时，应拉开电源。
（4）使用的移动式电动工具加装高灵敏性漏电保护装置。
（5）使用的移动式电动工具，其缆线应按电器规格和使用环境要求选用，电缆避开热源，不得在地上拖拉。
8）电焊机
（1）室外电焊机设置在干燥场所，并设遮棚。
（2）电焊机的裸露导电部分和转动部分加装安全护罩。
（3）电焊机把钳绝缘必须良好。
（4）电焊机二次引出线长度不宜大于30米。
9）起重机
（1）起重机的电源电缆应经常检查，必要时设专人维护。
（2）未经有关人员批准，起重机上的电器设备和接线方式不得改动。
（3）电器设备需定期检查，起吊工作时不得进行电器检修。
（4）起重机的检验和试运行，必须取得专业人员的配合。
（5）塔吊的防雷和接地，应按规范要求进行，采用自然接地体时，保证良好的电气通路。
10）照明
（1）照明线路布置整齐，位置相对固定，设专用开关箱。
（2）室内固定式照明灯具高度不得小于2.4米，室外安装的照明灯具不得低于3米，安装在露天工作场所的照明灯具选用防水灯具。
（3）室内照明线均分开固定于绝缘子上，穿墙线设绝缘套管。
（4）照明线路不得接触潮湿地面，不得接近热源和直接挂于金属钩挂上。
（5）照明灯具与易燃物之间，按规定保持一定的安全距离，当距离不够时，采取有效的隔离措施。
十、制定电气防火措施
（1）合理配置、整定、更换各种保护电器，对电路和设置的过载、短线故障进行可靠保护。
（2）在电气装置和线路周转不堆放易燃、易爆和墙腐蚀介质，不使用火源。
（3）配电室的建筑物和构筑物的耐火等级不低于3级，室内应配置砂箱和绝缘灭火器（干粉灭火器），并严禁烟火。
（4）加强电气设备相间和相一地间绝缘，防止闪烁。
（5）合理设置防雷装置。
（6）建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志。
（7）建立电气防火检查制度，发现问题及时处理。
（8）设备不得超负荷工作，并避免出现高峰超负荷用电。

×××建筑安装工程有限公司
**.海市盛楼工程项目部
2010年12月30日
