附件2：

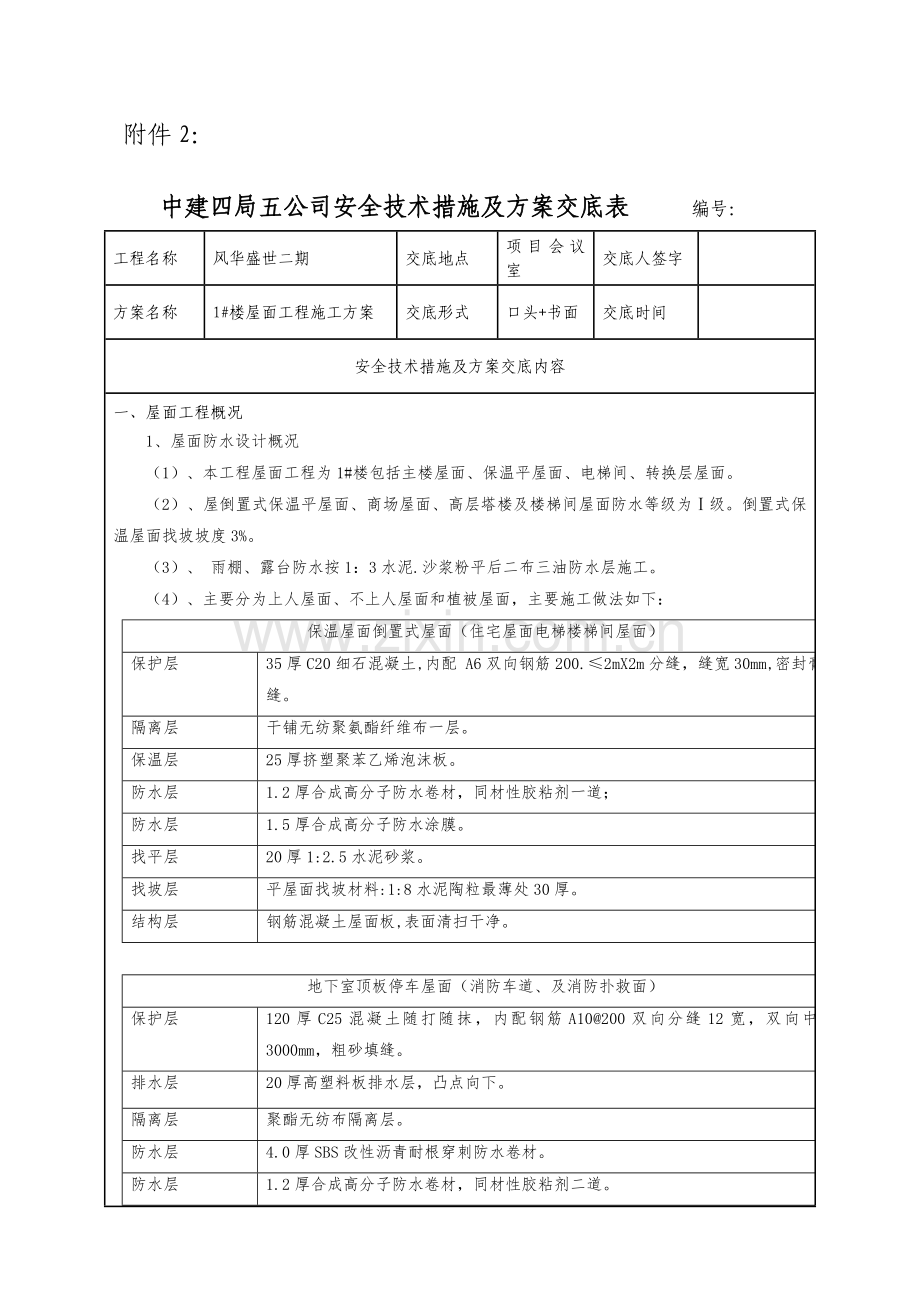

中建四局五公司安全技术措施及方案交底表 编号：
工程名称
风华盛世二期
交底地点
项目会议室
交底人签字

方案名称
1#楼屋面工程施工方案
交底形式
口头+书面
交底时间

安全技术措施及方案交底内容
一、 屋面工程概况
1、 屋面防水设计概况
（1）、本工程屋面工程为1#楼包括主楼屋面、保温平屋面、电梯间、转换层屋面。
（2）、屋倒置式保温平屋面、商场屋面、高层塔楼及楼梯间屋面防水等级为Ⅰ级。倒置式保温屋面找坡坡度3%。
（3）、 雨棚、露台防水按1：3水泥.沙浆粉平后二布三油防水层施工。
（4）、主要分为上人屋面、不上人屋面和植被屋面，主要施工做法如下：
保温屋面倒置式屋面（住宅屋面电梯楼梯间屋面）
保护层
35厚C20细石混凝土,内配 A6双向钢筋200.≤2mX2m分缝，缝宽30mm,密封膏嵌缝。
隔离层
干铺无纺聚氨酯纤维布一层。
保温层
25厚挤塑聚苯乙烯泡沫板。
防水层
1.2厚合成高分子防水卷材，同材性胶粘剂一道；
防水层
1.5厚合成高分子防水涂膜。
找平层
20厚1:2.5水泥砂浆。
找坡层
平屋面找坡材料:1:8水泥陶粒最薄处30厚。
结构层
钢筋混凝土屋面板,表面清扫干净。

地下室顶板停车屋面（消防车道、及消防扑救面）
保护层
120厚C25混凝土随打随抹，内配钢筋A10@200双向分缝12宽，双向中距3000mm，粗砂填缝。
排水层
20厚高塑料板排水层，凸点向下。
隔离层
聚酯无纺布隔离层。
防水层
4.0厚SBS改性沥青耐根穿刺防水卷材。
防水层
1.2厚合成高分子防水卷材，同材性胶粘剂二道。

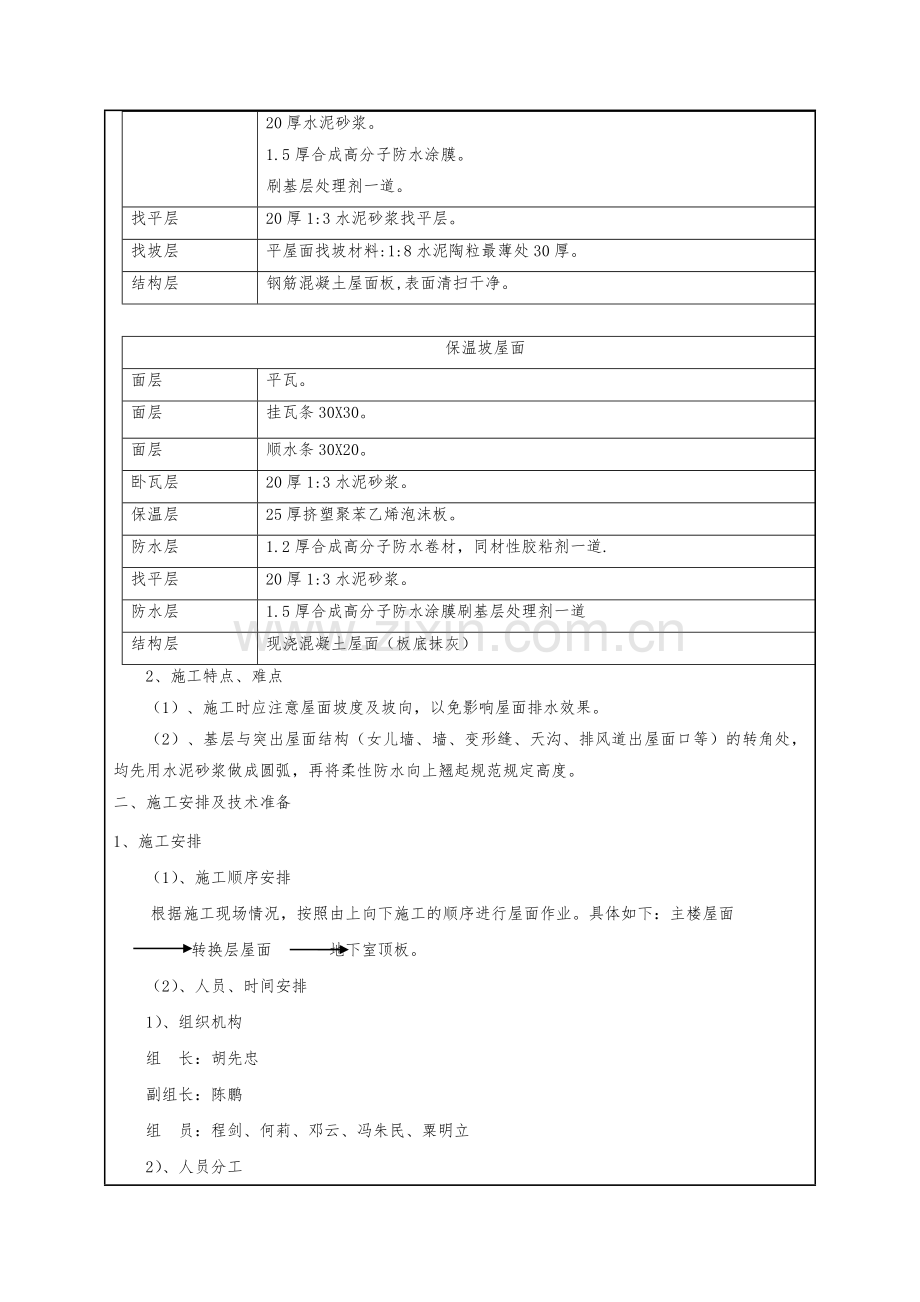

20厚水泥砂浆。
1.5厚合成高分子防水涂膜。
刷基层处理剂一道。
找平层
20厚1:3水泥砂浆找平层。
找坡层
平屋面找坡材料:1:8水泥陶粒最薄处30厚。
结构层
钢筋混凝土屋面板,表面清扫干净。

保温坡屋面
面层
平瓦。
面层
挂瓦条30X30。
面层
顺水条30X20。
卧瓦层
20厚1:3水泥砂浆。
保温层
25厚挤塑聚苯乙烯泡沫板。
防水层
1.2厚合成高分子防水卷材，同材性胶粘剂一道.
找平层
20厚1:3水泥砂浆。
防水层
1.5厚合成高分子防水涂膜刷基层处理剂一道
结构层
现浇混凝土屋面（板底抹灰）
2、 施工特点、难点
（1）、施工时应注意屋面坡度及坡向，以免影响屋面排水效果。
（2）、基层与突出屋面结构（女儿墙、墙、变形缝、天沟、排风道出屋面口等）的转角处，均先用水泥砂浆做成圆弧，再将柔性防水向上翘起规范规定高度。
二、施工安排及技术准备
1、施工安排
（1）、施工顺序安排
根据施工现场情况，按照由上向下施工的顺序进行屋面作业。具体如下：主楼屋面
转换层屋面 地下室顶板。
（2）、人员、时间安排
1）、组织机构
组 长：胡先忠
副组长：陈鹏
组 员：程剑、何莉、邓云、冯朱民、粟明立
2）、人员分工
人员职责划分表
胡先忠

现场总负责
程剑
现场技术总负责，各专业之间协调
现场进度、人员安排，各施工队伍之间调度协调
施工方案的编制，技术指导以及与其它专业之间的技术配合，施工质量控制，组织材料的进场验收、报验
屋面检验批、隐蔽、材料报验的收集整理
根据技术交底的要求对现场的施工进行质量检查、监督，相关质量资料的收集整理，负责向监理报验，针对现场的质量问题及时下发质量问题整改通知，并跟踪督促、检查
根据技术要求，对进场需要进行复试的材料委托试验室进行检验，并负责相关资料的收集整理
邓云
何莉
根据屋面工程的进度计划，进行现场工作的安排、协调和现场文明施工管理；参与材料的进场检验
陈 鹏
现场安全负责及相关内业资料和动火证的发放检查
冯朱民
现场的机械设备巡查与管理
粟明立
负责屋面工程的产值申报工作
2、技术准备
（1）、技术人员应对设计图纸进行认真的审核，明确各部位的节点做法，如发现图纸中有不明确事项，在施工前向设计人员提出，由设计人员进行确定。
（2）、根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的屋面工程施工方案，进行合理的施工安排，确保质量、进度、成本、现场等各项指标的顺利实现。
（3）、施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等。
三、计划安排
1、 机械及材料计划
在正式开始施工前完成施工材料的准备工作确保各种人员、机具、材料按时、按量、按质进行供应。在开始施工前，技术部向物资部提供一份材料需求计划表，明确各期间的供应数量和供应要求等。本工程屋面分项工程各主要材料用量如下：
主要材料计划表
序号
名 称
规 格
备注
1
细石混凝土
C20
面层（商混）
2
混凝土
C25
地下室顶板
3
挤塑聚苯乙烯泡沫板
25mm
保温层
4
水泥陶粒
/
找坡
5
水 泥
P·C 32.5
找平层
6
砂
中砂
找平层
7
合成高分子防水卷材
1.0/1.2mm
防水层
8
合成高分子防水涂膜
1.5mm
防水层
9
铺无纺聚氨酯纤维布

隔离层
主要设备计划表
序号
名 称
数量
备注
1
手推车
3
材料运输
2
搅拌机
1
砂浆搅拌
3
铁抹子
10
抹灰
5
水桶
10
抹圆角、保护层、找平层
6
灰桶
10
抹圆角、找平层
7
刮杠
10
抹圆角、保护层、找平层
8
靠尺板
10
抹圆角、保护层、找平层
9
拖线板
10
抹圆角、保护层、找平层
10
托灰板
10
抹圆角、找平层
2、 劳动力计划
（1）、主体劳务：负责找平层、抹圆角、找坡层施工。
（2）、防水队伍：负责防水施工以及蓄水试验。
（3）、主体劳务：负责保温的施工。
（4）、主体劳务：负责混凝土浇筑工作。
（5）、主体劳务：负责面层钢筋工程施工。

劳动力投入表
序号
工种
数量
备注
1
泥工
5
/
2
防水工
6
/
3
保温工
4
/
4
混凝土工
6
/
5
钢筋工
4
/
6
普工
4
/
3、进度计划
屋面施工根据实体施工进度进行，找坡材料必须提前一周进场，其余各种材料按施工进度分别进场，屋面施工计划于主体结构验收完成，即2015年12月末开始进行施工。
（1）、保温坡屋面

（2）、地下室顶板面

（3）、倒置式屋面

四、 技术措施
1、施工流程
（1）、倒置式屋面（用于平屋面）
施工准备→基层处理→找坡层施工→找平层→防水涂膜施工→防水卷材施工→保温层→隔离层→保护层
（2）、保温坡屋面（用于所有坡屋面）
施工准备→基层处理及出屋面管根等处理→涂膜防水层施工→找平层施工→防水卷材施工→保温层施工→卧瓦层施工→屋面挂瓦
（3）、地下室顶板面
施工准备→基层处理→找坡层施工→找平层施工→涂膜防水层施工→找平层施工→卷材防水层施工→隔离层施工→塑料板排水层施工→保护层施工
2、施工工艺
（1）、找平层
1）、基层清理：将基层表面的松散杂物清扫干净，突出基层表面的灰渣等粘接杂物要铲平，不得影响找平层的有效厚度。
2）、洒水湿润：抹找平层水泥砂浆前，适当洒水湿润基层，利于基层与找平层的结合。
3）、冲筋、贴饼定标高：按1.5m间距贴灰饼，然后按流水方向以间距1.5m冲筋。
4）、铺装水泥砂浆：按分格块铺设砂浆，用刮杠靠冲筋条刮平，找平后用木抹子搓平，用铁抹子压光，待浮水沉失后，以人踏上去有脚印但不下限为度，再用铁抹子压第二遍即可。
5）、找平层做至女儿墙顶，所有阴阳角均抹成圆弧形，圆弧半径R=50mm（用酒瓶抹）。
（6）、分格缝：找平层按不大于4m~6m设置20mm宽分格缝，并用密封膏封严。
7）、养护：找平层抹平、压实以后24h可浇水养护，养护期为7天，经干燥后铺设防水层。
（2）、找坡层
1）、根据墙上500mm水平标高线按3%找坡，根据坡度将铺设轻集料混凝土的厚度线以贴饼形式体现出来，找坡层最薄处20mm，水落口周围直径500mm范围内坡度不应小于5%。
2）、冲筋贴灰饼：根据坡度要求和测量人员放线拉线找坡贴灰饼，顺排水方向冲筋，冲筋间距为1.5m。冲筋后进行找坡层施工。找坡层的坡度必须准确，符合设计要求。
3）、轻集料混凝土：将拌和均匀的拌和料铺设于屋面，按照贴饼标高铺设基本找坡。
4）、刮平、滚压：以找坡贴饼为标志，控制好虚铺厚度，用铁锹粗略找平，然后用木刮杠刮平。再用压滚往返滚压，并随时用2m靠尺检查平整度，将多出部分铲掉，凹处填平，直到滚压平整出浆为止。对于墙根、边角、管根周围不易滚压部位用木板拍打密实。
5）、养护：找坡层施工完毕后进行洒水养护，严禁上人乱踩，待其凝固后方可进行下道工序施工。
（3）、防水层（卷材）
1）、工艺流程
基层清理→涂刷基层处理剂→附加层→卷材铺贴→卷材收头粘结→卷材接头密封→蓄水试验
2)、施工要求
防水卷材合格证、准用证、检验报告、复试报告齐全，材料现场见证取样送检合格。防水施工单位资质齐备，现场管理人员和操作人员持证上岗，施工人员操作时要穿工作服，软底鞋并带手套。
施工前对施工队伍进行技术、安全等交底。
防水卷材和配套材料均为易燃材料，集中存放，有专人管理，并准备好干粉灭火器，严防火灾发生。
1：2.5、1：3水泥砂浆找平层施工完毕，并经养护后干燥、平整、牢固，无空鼓开裂、不起砂。
屋面女儿墙、烟风道出屋面及水箱间外墙作好泛水，阴阳角处抹成半径50mm的圆弧形。
涂基层处理剂前，将基层表面浮灰、垃圾等其它杂物清理干净。
电梯间、楼梯间屋面等高处屋面排水的水落口已安装完成。
3）、施工方法
基层清理：涂刷基层处理剂前，仔细将基层表面的垃圾、尘土等清除干净，必要时可采用喷灯局部喷烤，但喷烤时间不宜过长，防止爆裂、起砂。
基层含水率检测：剪一块1m²的卷材平铺于基层表面，静置3-4小时，然后揭开卷材观察其下方基层面及防水卷材，如未见水印，即可铺设防水层。
涂刷基层处理剂：在基层表面满刷一遍基层处理剂，处理剂的施工也按先高后低、先远后近、先立面后平面的顺序进行。同一屋面上先涂刷排水较集中的水落口、天沟、檐口等节点，再进行大面积的涂布。屋面转角及立面的涂刷层应薄涂多遍，不得有流淌和堆积现象。涂刷要均匀、不透底、遮盖率100%，底油总厚度不得小于3mm。在底油实干前，不得在防水层上进行其它施工作业，不得上人和堆放物品。
铺贴附加层：屋面女儿墙、排风道出屋面、楼梯间（电梯间）外墙根部、阴阳角部位加铺一层同质卷材附加层，将卷材裁成相应的形状进行满贴，宽度500mm，附加层施工必须粘贴牢固。水落斗周围与屋面交接处，应做密封处理，并加铺两层附加层，附加层深入水落斗的深度不得小于100mm。
确定铺贴方向、弹基准线基层处理剂涂刷完毕3小时后，手摸感觉不粘即可根据卷材的宽度和搭接的规定，在基层处理剂上进行弹线。弹线由排水较集中的部位开始，遵照由低到高、先平面后立面的顺序弹基准线。
做样板：在大面积铺贴施工前，施工队要按照技术要求及细部做法做100m2样板，经项目验收合格后，进行大面积施工。
卷材铺设：
、采用自粘形式，卷材施工时应先做好节点、附加层和屋面排水比较集中等部位的处理，然后从流水坡度的下坡开始由低处向高处铺贴，平行于屋脊的卷材搭接接缝应顺流水方向，相邻两幅卷材短边搭接接缝应错开，且不得小于500mm，上下两幅卷材长边搭接接缝应 错开，且不得小于幅宽的1/3，两层卷材必须平行铺贴，禁止垂直铺贴，铺贴时先平面后立面。铺贴平面立面相接茬的卷材，由下向上进行，使卷材紧贴阴阳角，不得有皱折和空鼓等现象。
‚、将卷材粘结面对准基准线平铺在基面上，从一端将隔离纸从背面揭起，两人拉住揭下的隔离纸均匀用力向后（或由上而下）拉，慢慢将整幅长的隔离纸全部拉出，同时将揭掉隔离纸的部分粘贴在基层上。在拉铺卷材时，应随时注意与基准线对齐，速度不宜过快，以免出现偏差难以纠正。卷材粘贴时，不得用力拉伸。卷材粘贴后，随即用胶辊（或刮板）用力向前、向外侧滚（赶）压，排出空气，使之牢固粘贴在基层上。
（8）、卷材搭接：搭接铺贴下一幅卷材时，将位于下层的卷材搭接部位的透明隔离膜揭起，将上层卷材平服粘贴在下层卷材上，短边搭接不小于80mm，长边搭接不小于80mm
（9）、防水层蓄水试验：蓄水试验前，对排水管道进行检查，确保无漏水隐患和对楼内的成品造成破坏；防水施工完毕后经隐蔽工程验收后进行24小时蓄水试验，蓄水高度距防水层最高点3mm，合格后方可进行下道工序施工。
(4)、防水层（涂膜）
1）工艺流程
基层清理→涂刷基层处理剂→附加层施工→涂膜防水层施工→蓄水试验
2）涂刷方法
薄质涂料可采用棕刷、长柄刷、圆滚刷等进行人工涂布，也可采用机械喷涂。
刮涂施工时，一般先将涂料直接分散倒在屋面基层上，用刮板来回刮涂，使其厚薄均匀，不露底、无气泡、表面平整，然后待其干燥。流平性差的涂料待表面收水尚未结膜时，用铁抹子压实抹光。抹压时间应适当，过早抹压，起不到作用；过晚抹压，会使涂料粘住抹子，出现月牙形抹痕。
用刷子涂刷一般采用蘸刷法，也可边倒涂料边用刷子刷匀。涂布时应先涂立面，后涂平面，涂布立面最好采用蘸涂法，涂刷应均匀一致。倒料时应均匀倒洒，不可在一处倒得过多，否则涂料难以刷开，会造成厚薄不匀现象。涂刷时不能将气泡裹进涂层中，如遇起泡应立即消除。涂刷应按事先试验确定的遍数进行，切不可为了省事、省力而一遍涂刷过厚。同时，前一遍涂层干燥后应将涂层上的灰尘、杂质清理干净后再进行后一遍涂层的涂刷，后遍涂料涂布前应严格检查前遍涂层是否有缺陷，如气泡、露底、漏刷、胎体增强材料皱折、翘边、杂物混入等现象，如发现上述问题，应先进行修补再涂布后遍涂层。
涂料涂布应分条或按顺序进行，分条进行时，每条宽度应与胎体增强材料宽度相一致，以避免操作人员踩踏刚涂好的涂层。流平性差的涂料，为便于抹压，加快施工进度，可以采用分条间隔施工的方法，如图16-25所示，待阴影处涂层干燥后，再抹空白处。

涂料分条间隔施工
立面部位涂层应在平面涂布前进行，涂布次数应根据涂料的流平性好坏确定，流平性好的涂料应薄而多次进行，以不产生流坠现象为度，以免涂层因流坠使上部涂层变薄，下部涂层变厚，影响防水性能。
涂料涂布时，涂刷致密是保证质量的关键。刷基层处理剂时要用力薄涂，涂刷后续涂料则应按规定的涂层厚度（控制涂料的单方用量）均匀、仔细地涂刷。各道涂层之间的涂刷方向应相互垂直，以提高防水层的整体性和均匀性。涂层间的接搓，在每遍涂刷时应退搓50~100mm，接搓时应超过50~100mm，避免在搭接处发生渗漏。
(5)、保温层施工
1）、工艺流程
基层清理→弹线确定标高→保温层铺设。
2）、施工方法
基层清理：将卷材上的杂物、垃圾等清理干净，保持干燥，需做蓄水试验并记录及防水层验收合格并作隐检记录。
保温层铺设：将35mm挤塑聚苯板铺设在屋面上，铺平垫稳，排列紧密，当保温板需要裁切时，边角一定要顺直、整齐，保温板之间拼缝一定要密实，相邻两板面高度一致。
保温层拼缝处用1:3水泥砂浆填塞。
已铺完的保温层，不得在其上面行走或运输小车和堆放重物。
(6)、配筋面层施工
1）、施工准备：已铺设的保温层要平整，不得在保护层上行走、运输重物、堆积材料。
2）、配筋屋面
地下室顶板面层施工：浇筑C25混凝土，绑扎A10双向钢筋200钢筋，然后按3mX3m分缝、采用模板做缝宽12mm的分隔缝，按分隔板高度，推开刮平，用滚筒来回压实，直至混凝土表面范浆后再用木抹子将表面抹光压实，待混凝土初凝前压光后抹平，屋面泛水转角处做成圆弧型，在混凝土终凝前在进行一次压实抹光处理一般抹压三遍为宜，先用木抹子压光、抹平，再用铁抹子收光，并检查平整度。待水泥浆开始凝结，即人踏上有脚印但不下陷时，取出分隔条，并用密封膏进行嵌缝，如有缺损处应用原浆进行修补。
倒置式屋面面层
浇筑C20细石混凝土绑扎，A6双向钢筋200钢筋，然后按2mX2m分缝、采用模板做缝宽30mm的分隔缝，按分隔板高度，推开刮平，用滚筒来回压实，直至混凝土表面范浆后再用木抹子将表面抹光压实，待混凝土初凝前压光后抹平，屋面泛水转角处做成圆弧型，在混凝土终凝前在进行一次压实抹光处理一般抹压三遍为宜，先用木抹子压光、抹平，再用铁抹子收光，并检查平整度。待水泥浆开始凝结，即人踏上有脚印但不下陷时，取出分隔条，并用密封膏进行嵌缝，如有缺损处应用原浆进行修补。
面层养护：面层铺设好并压光后24h，即应开始养护，采用塑料薄膜及麻袋布覆盖，并浇水养护，养护时间不少于7h。
(7)斜屋面挂瓦
1)施工准备
、坡屋面的平整度：坡屋面找平层平整度的误差应控制在±5mm以内（用两米靠尺和楔形尺检查）
‚、正脊斜脊：两坡面阴角阳角应为一直线，保证能用肉眼分辨出正斜脊的脊中心线位置。
ƒ、几何尺寸：坡屋面的几何尺寸应规整，同一坡面的左右檐口边应相等，屋面两对角线长应相等。根据设计要求的标高、坡度，找好规矩并弹线；
④、人员准备：施工队各专业人员已进场；技术人员将屋面构造图纸发放给有关人员。使施工人员明确天沟、屋脊（平屋脊、斜屋脊）的位置。
⑤、避雷等装饰装修已施工完毕并通过验收，确保屋顶无上部结构施工。
⑥、斜屋面防水找平层已施工完毕，防水层已通过验收。
⑦、斜屋面周圈防护架已搭设完毕，通过验收。
2）工艺流程
绑木顺水条 →钉木挂瓦条→屋面挂瓦→阴角处用铁皮翻包顺水条、挂瓦条
3)施工方法
顺水条：每个顺水条节点均需要连接牢固，并确保稳固。顺水条要垂直于檐口。坡面形成闭合框架。四角斜屋脊两侧均需设置顺水条。檐口处设置两层木条以提高挂瓦檐口挑出标高。
‚钉木挂瓦条：采用4.5号圆钉将挂瓦条固定到顺水条上，间距按照瓦片搭接距离。长度一般不小于三根顺水条间距，接头在顺水条上，钉置牢固，不得漏钉，接头要错开，同一顺水条上不得连续超过三个接头。钉置檐口条时，要比一般挂瓦条高20～30mm,以保证檐口第一块瓦的平直；钉挂瓦条从檐口开始逐步向上至屋脊，钉置时，要随时校核挂瓦条间距尺寸的一致。为保证尺寸准确，可在一个坡面的两端，准确量出瓦条间距，要通长拉线钉挂瓦条。
ƒ挂瓦：屋面挂瓦均采用铁钉与挂瓦条牢固连接。从檐口处逐层向上排瓦施工。檐口处屋面瓦挑出3-5cm。屋脊瓦采用1：3水泥砂浆座浆，在搭盖脊瓦时，脊瓦搭接瓦尾的宽度每边不小于40mm。檐口处以能覆盖主瓦即可。上下瓦最小上下搭接为：75mm。从屋檐左下角开始，自左向右、自下而上，瓦之间上下搭接以盖住瓦的自锁斜三角为准，左右搭接以瓦相扣后平稳为准，每片主瓦的瓦爪必须扣紧挂瓦条，对齐瓦缝。铺设时当遇到脊和天沟时，边角处用砂轮锯切割至满足要求，或用半边瓦和掉角、缺边的大瓦
④檐口收口抹灰刷涂料：挂瓦顶及底等需收口处均采用水泥砂浆找平牢固。
施工流程：钉顺水条条面挂瓦→檐口收口抹灰
⑤挂瓦条、铺瓦：挂瓦条应分档均匀，铺钉平整、牢固；瓦面平整，行列整齐，搭接紧
密，檐口平直。
⑥脊瓦应搭盖正确，间距均匀，封固严密；屋脊和斜脊应顺直，无起伏
现象。
⑦泛水做法应符合设计要求，顺直整齐，结合严密，无渗漏。
(8)、屋面细部做法
（1）、细部做法的一般要求
1）、屋面防水设防要求：所有防水材料的四周均卷至屋面泛水高度（约300mm）；屋面竖井，女儿墙阴阳转角处应附加一层.
2）、 屋顶开口部位四周的保温层，用500mm的中空微珠保温砂浆设置水平防火隔离带。
3）、 风管道出屋面等屋面留洞位置须检查核实后再做防水，避免在防水材料上凿洞。
4）、高屋面雨水排至低屋面时，应在雨水管下方屋面嵌设一块500×500×50细石砼板保护，四周找平，纯水泥浆接缝。
5）、卷材搭标长度应符合国家及地方有关技术规范，如图中未注明底板上卷材搭接缝距墙根应大于600mm。
6）、雨棚、露台防水按1：3水泥.沙浆粉平后二布三油防水层施工。
7）、墙体和屋面转角处的卷材宜空铺，空铺宽度不小于200mm。
（2）、屋面细部做法图
1）、屋面分隔缝

2）、女儿墙泛水、女儿墙压顶

3）、檐口做法

檐沟涂膜构造
4）、屋面雨水口
、穿墙出水口

‚、直落式雨水口

ƒ、雨水斗及雨水管

5）、屋面出入口

6）、烟道口

五、质量要求
1、质量保证体系
（1）、结合该工程的实际情况，建立由项目经理领导的质量管理机构，使整个质量保证体系协调运作，工程的质量始终处于受控状态。
（2）、实行目标管理，进行目标分解，按子分部、分项、检验批工程落实到责任部门和人员，除公司质量监督部门和项目经理、生产经理、技术负责人外，现场另安排专职质检员跟班作业，分别对模板制安、钢筋制作钢筋制安、混凝土浇筑等施工作业进行跟踪监控，并严格按照公司质量保证体系文件规定，使项目从各部门到各施工班组，层层落实质量职责，明确质量责任。
质量保证体系表
序号
部 门
职 务
姓 名
1
项目经理部
项目经理
潘汉勤
2
项目经理部
项目执行经理
胡先忠
3
工程部
工程部主管（生产经理）
程剑
4
技术部
技术主管
程剑
5
商务部
商务经理
粟明立
7
物资部
物资部主管
何莉
8
安全部
安全部主管
陈鹏
9
技术部
技术组
技术员
程剑
10
技术部
试验组
试验员
11
技术部
资料组
资料员
12
工程部
生产组
栋号长
程剑
13
工程部
质量组
副栋号长
14
工程部
测量组
测量员
15
安全部
安全组
安全员
邓云
16
物资部
材料组
材料员
何莉
17
动力部
机电设备
电工
冯朱民
18
商务部
预算组
预算员
粟明立
19
综合办
行政管理组
行政管理员
何莉
2、质量管理责任制
质量管理责任表
职务
工程质量管理职责
项目经理执行经理
1、受企业委托，代表企业实施施工项目管理。贯彻执行国家、地方政府的有关法律、法规、方针、政策和强制性标准，执行企业管理制度，维护企业的合法权益。
2、签订项目管理目标责任状，主持编制项目管理实施方案，全面负责整个工程施工日常事务，对工程的质量、安全、进度、成本、合约、资金等全面负责，确保项目顺利建设和目标的实现。
3、策划项目资源配备，明确职能部门的管理职能，领导组织开展工作。
4、主持项目部会议工作，审定、签发对内、外各类文件。
5、控制工程成本，合理管理项目资金运转。
6、参与由公司组织的选择和评审项目采购范围的材料供应商。
7、协调总承包与分包之间的关系，组织召开总承包与分包的各类协调会议，解决总承包与分包之间、各分包之间的矛盾和问题。
8、与业主、监理沟通，解决随时出现的各种问题。积极处理好与项目所在地政府部门及周边关系。
9、做好项目管理人员的人事管理工作，合理分配各项工作并予以指导，奖优罚劣。
技术主管
1、全面负责项目技术质量日常管理，组织技术人员解决工程施工中出现的技术问题，为项目施工提供技术保障。
2、组织图纸会审、深化设计工作，审核施工组织设计和主要技术方案、技术措施，参与制定工程施工计划，负责组织工程技术文件的交底。，并协调各分包商之间的技术问题。
3、主持研究施工中的关键技术问题，审定重要的现场技术处理方案，及时解决施工中遇到的重要技术问题。
4、负责全面质量管理，指导建立质量检查制度，做好工程质量的监督工作，处理重大质量事故。
5、主持项目计量设备管理及检验、试验工作。
6、组织工程资料进行收集、归纳、存档及管理。
7、参与重要部位隐蔽验收、中间验收及竣工验收。
8、负责组织工程施工中的重大课题研究和技术培训工作，组织推广新技术、新设备、新材料和新工艺的应用。
生产经理
1、认真执行国家安全生产方针、政策、规章制度和上级批准的施工组织设计、安全施工方案，如需修改，必须经过原编、审批的部门批准。
2、在计划、布置、检查、总结、评比的生产活动中，必须同时把质量工作贯穿到每一个具体环节中去，特别做好有针对性的书面安全技术交底。
3、遇到生产与质量发生矛盾时，生产必须服从质量。
4、有权拒绝不科学、违反操作规程的命令，不违章指挥，坚持有证操作规定。
5、会同建设方、监理方共同对每一检验批进行外部质量验收。
6、发现施工质量存在隐患或经检查施工质量不合格时，应立即要求停止施工，并立即向项目部分管领导报告。
7、参与项目质量事故的调查和处理。
9、做好项目质量工作日志。
施工员
（栋号长）
1、 严格按施工程序组织施工，保证施工进度。
2、对本栋号现场施工班组进行工序教育及质量。
3、对本栋号现场施工班组进行安全教育。
4、对本栋号的生产、质量、安全负有直接责任。
5、做好生产材料申请计划。
6、对工人做好技术交底。
副栋号长
1、负责交接检验。
2、不合格项目及时安排返工。
3、核实材料来源并督促材料选样送检。
4、做好施工日志。
5、记录并收集本专业的工程技术质量保证资料（原始记录），并及时反馈资料员。

质检员
1、项目质量专职管理人员，对项目的工程质量负监督管理责任。
2、参加对施工作业班组的质量技术交底，分部、分项工程的质量验收标准。
3、每天对施工作业面进行施工质量巡视检查或旁站监督；及时纠正违章、违规操作，防止发生质量隐患或质量缺陷。
4、对各分部分项工程的每一检验批进行实测实量，组织内部质量验收和质量等级评定.
5、会同建设方、监理方共同对每一检验批进行外部质量验收。
6、发现施工质量存在隐患或经检查施工质量不合格时，应立即要求停止施工，并立即向项目部分管领导报告。
7、参与项目质量事故的调查和处理。
8、做好质量工作日志。
测量员

1、测量前，必须对所用的仪器和工具进行测定，对测量的工作质量负责。
2、必须按技术要求的精度进行测量，对测量的工作质量负责。
3、必须清楚、完整的记录测量手簿，对测量数据的准确性负责。
4、必须爱护测量仪器和工具保证经常处于良好状态。
5、做好跟测量有关测内业资料。
实验员
1、必须严格按《试验规程》和验收规范要求，对工程材料和实体进行试验操作，对试验结果负技术、质量责任。
2、各种试验均须如实填记试验记录，对试验记录的公正性、准确性负责。
3、必须爱护试验仪器设备，并经常保养擦拭。
4、负责仪器送检工作。
5、负责大体积混凝土的测温工作。
技术员
1、负责把本专业的设计标准，施工规范、规则，技术措施变成通俗易懂的条文，向施工队、施工班组作技术交底，并在施工中深入现场认真检查，指导技术标准和措施落实情况。
2、审核本专业的设计图纸，编制施工方案和技术交底，严格按设计标准和施工规范指导施工，对本专业的施工测量，材料试验实施检查指导。
3、及时做好隐蔽工程的检查，在对照标准自检合格后，邀请质量检查员和监理工程师办理检查签证手续。
4、经常检查本工作施工情况，对违章，违标的施工班组和个人，有权制止并及时报告领导处理。
5、参加分项、子分部、分部工程质量检验评定。
资料员
1、负责工程质量资料收、发管理、整理、归档，完善借阅手续。
2、资料的收集、整理与工程同步，做到及时、准确、规范、齐全。
3、按规定对资料进行分类，建立键全各项资料管理台帐。
4、建立“国标”、“部标”、“地标”等台帐，做到“标准”使用的有效性，及时对作废标准作出标识，以防错误使用标准。
5、做到资料的保密工作。
商务部
1、负责项目的资金管理和成本运营。
2、负责项目合同管理、造价确定、准备竣工决算报告及其他商务方面的工作
3、负责与业主和分包的结算工作，编制项目月度请款、分包付款文件。
4、同时制定资金需用计划，定期进行经济活动分析和成本核算。做好项目预算，为公司、项目经理提供工程成本资料、决策依据。
5、对项目部的资金进行全面管理，确保项目资金运作安全，满足工程需要。
6、监督各分包商的履约情况，控制工程造价和工程进度款的支付情况，确保资金安全。
动力部
1、做好本工程所用机械设备的管理、维修保养，保证施工正常运转和使用。
2、按设计要求进行设备订货、对到货设备进行检查、清点，并组织安装，保证安装质量，编制设备安装技术档案。
3、定期进行机械设备检查。
4、对临时用电做到每天检查。
安全部
1、 贯彻执行国家地方、行业及企业的各项规章制度，参与制定专项安全施工方案，并监督实施。
2、 做好对工人的安全技术交底工作并督促执行。
3、负责进入现场人员的安全教育和特种作业人员的考核。
4、编制安保计划、安全检验计划，参与施工组织设计中安全技术措施的制订及审查。
5、经常深入现场与质量员检查、监督各项安全规定的落实，清除事故隐患，分析安全动态，不断改进安全管理的安全技术措施并保障工程质量。
6、因安全事故导致的质量问题由安全部承担有关责任。
物资部
1、负责物资询比价、采购及验收工作；严格按照公司物流程序进行物资采购。
2、按公司批准的《主要物资（设备）需求计划表CCFED—PM—0901》组织物资采购。
3、掌握各种物资的特性及相应的验收标准，确保采购物资符合国家质量、环保、安全标准规定。
4、对于欲采购的物资，必须提供有关质保书、检验报告等相关资料后方可购买。
5、对进场材料的规格、质量、数量进行把关、验收。
6、负责监督材料、半成品外加工订货的质量和供应时间。
7、对采购的不合格品进行退货处理，并分析其原因。
工程部
1、参与相关施工方案的编制。
2、编制作业计划，报分管副经理平衡。
3、熟悉并掌握设计图纸、施工规范、规程、质量标准和施工工艺，向班组工人进行技术交底，监督指导工人的实际操作。
4、按施工方案、技术要求和施工程序组织施工。
5、合理使用劳动力，掌握工作中的质量安全动态情况，组织操作工人进行质量安全的自检、互检
6、参与上级组织的质量检查评定工作，并办理签证工作。
7、检查班组的施工质量，制止违反施工程序和规范的错误行为。
8、负责现场文明施工及安全交底。地文明施工目标的实现
9、合理安排施工搭接，确保每道工序质量，形成最终优质建筑产品。
10、合理调配劳动力资源，使工程建设有组织按计划进行。
技术部
1、具体负责工程项目的技术管理工作，完成现场的验收、检查工作。
2、在项目总工程师领导下，负责编制施工方案，并确定施工方案是否符合工程实际需求。
3、负责解决施工现场出现的技术问题，与设计、监理协作解决技术问题。
4、有效、动态地对现场施工活动实施全方位、全过程管理。
5、合理安排施工搭接，确保每道工序质量，形成最终优质建筑产品。
6、实施作业过程中的施工指导，确保工序管理点的顺利实施。
7、编制项目进展的进度计划，确保进度计划科学合理；合理调配劳动力资源，使工程建设有组织按计划进行。
8、做好现场材料取样及混凝土试验工作。
综合办
1、负责项目综合事务的管理，做好施工现场的安全保卫，后勤管理，对外接待，社会协调等方面的工作。
2、负责施工现场的CI形象策划及管理以及对外宣传工作。
3、负责项目劳动关系管理，组织工资表编制。
4、负责对各专业分包单位的后勤管理与协调。
5、协助现场安全文明、环境保护管理。
6、负责现场车辆、人员出入登记管理。
3、质量管理制度
（1）、开工前的技术交底制度
分项工程开工前，必须由主管工程师向全体施工人员进行技术交底，讲清该工程的设计要求、技术标准、定位方法、几何尺寸、施工方法和注意事项等，使全体人员在彻底明了施工对象的情况下投入施工。
（2）、“五不施工”、“三不交接”制度
坚持“五不施工” 、“三不交接”制度。“五不施工”即：未进行技术交底不施工；图纸和技术要求不清楚不施工；测量桩和资料未经交接复合不施工；材料无合格证或试验不合格者不施工；工程不经检查者不施工。“三不交接”即无自检记录不交接；未经专业人员验收合格不交接；施工记录不全不交接。
（3）、严格的隐蔽工程检查签证制度
凡属隐蔽工程项目，首先由施工队、项目部质检人员逐级进行自检，自检合格后，请监理工程师检查，检查结果不合格则重新处理后再检。上道工序不合格，不准进入下道工序，确保各道工序的工程质量。
（4）、测量计算资料复核制度
测量资料须复核，复核后交项目总工程师审核后报监理工程师批准。现场测量基线、水准点及有关标志均进行定期复测检验。
（5）、严格的“跟踪检测”制度
检测工作将按“施工跟检”、“复检”和“抽检”三种方式进行。
（6）、严格的原材料、成品和半成品验收制度
要由质检工程师组织进行验收。参加验收的人员包括质量、技术、物资部门及施工队有关人员。验收的内容包括：
1）、进场货物的品种、规格、数量是否符合采购计划；
2）、供应厂家的产品合格证或检验报告是否齐全；
3）、产品现场质量检查，并填写检查验收记录；
4）、取样进行试验，并填写试验报告。
5）、按验收程序收货后分类保管，做好标记并保管好样品。质量检查记录和试验报告要随样品一起保存备查。对检查验收不合格的原材料、成品和半成品的管理制度要严格制订执行。
（7）、健全原材料、成品和半成品保管制度
要分类、分批堆放，并设立标记和帐卡，坚持按用途归口保管、发放、不得混杂。对易受潮的物品要做好防雨、防潮工作。
（8）、 原材料采购计划制度
原材料采购须制定采购施工图纸和技术制定。计划。采购计划按技术部门提出的施工总进度计划、工程材料（包括施工用料）和设施的采购文件包括以下内容：
1）、项目名称、工程使用部位、规格、数量、时间及价格要求.
2）、施工合同规定的质量保证规范、标准.
3）、工程招标技术规范的要求.
4）、运输和交货条件.
5）、质量鉴定和检查方法。
按采购计划制定全面的采购定货单，选择供应商，预定交货地点和日期。
（9）、仪器设备的检定制度
测量仪器、试验设备、各种仪器仪表、计量器具按照《中华人民共和国计量法》规定进行定期的检定。新购置的和在用的计量器具仪器取得有效合格证书后方能使用。工地设专人负责计量工作，设立帐卡档案监督和检查。仪器设备由工地试验室指定专人管理。
（10）、 原始资料的积累和保存制度
本工程中的每一单位工程（建筑物、构筑物）都要准备一套完整的质量保证文件和记录。
文件包括：①质量保证计划；②工作程序；③技术标准、规范；④采购的技术要求。
记录包括：①基线点、水准测量验收记录；②施工断面测量记录；③各施工工序、项目的检查记录；④砼、钢材及各种原材料的试验鉴定记录；⑤预制构件检查记录和出厂合格证；⑥隐蔽工程验收记录；⑦不合格品记录（质量事故报表）；⑧审查和处理结果记录；⑨位移沉降观测记录。以及有关质量问题的来往文件和一套完整的设计修改通知书。
质检工程师须将全部工程质量保证文件和记录汇编成册，竣工时随竣工文件移交业主。同时保留一份完整的文件记录，并按规定存入档案。
六、
