X1400 数字寻址广播系统

使用说明书

☆非常感谢您购买我们的产品
☆请妥善保管说明书，以备查看
☆为获得最佳性能和安全，并使您充分发挥我们产品的全部功能
☆请仔细阅读本说明书并正确完成设置

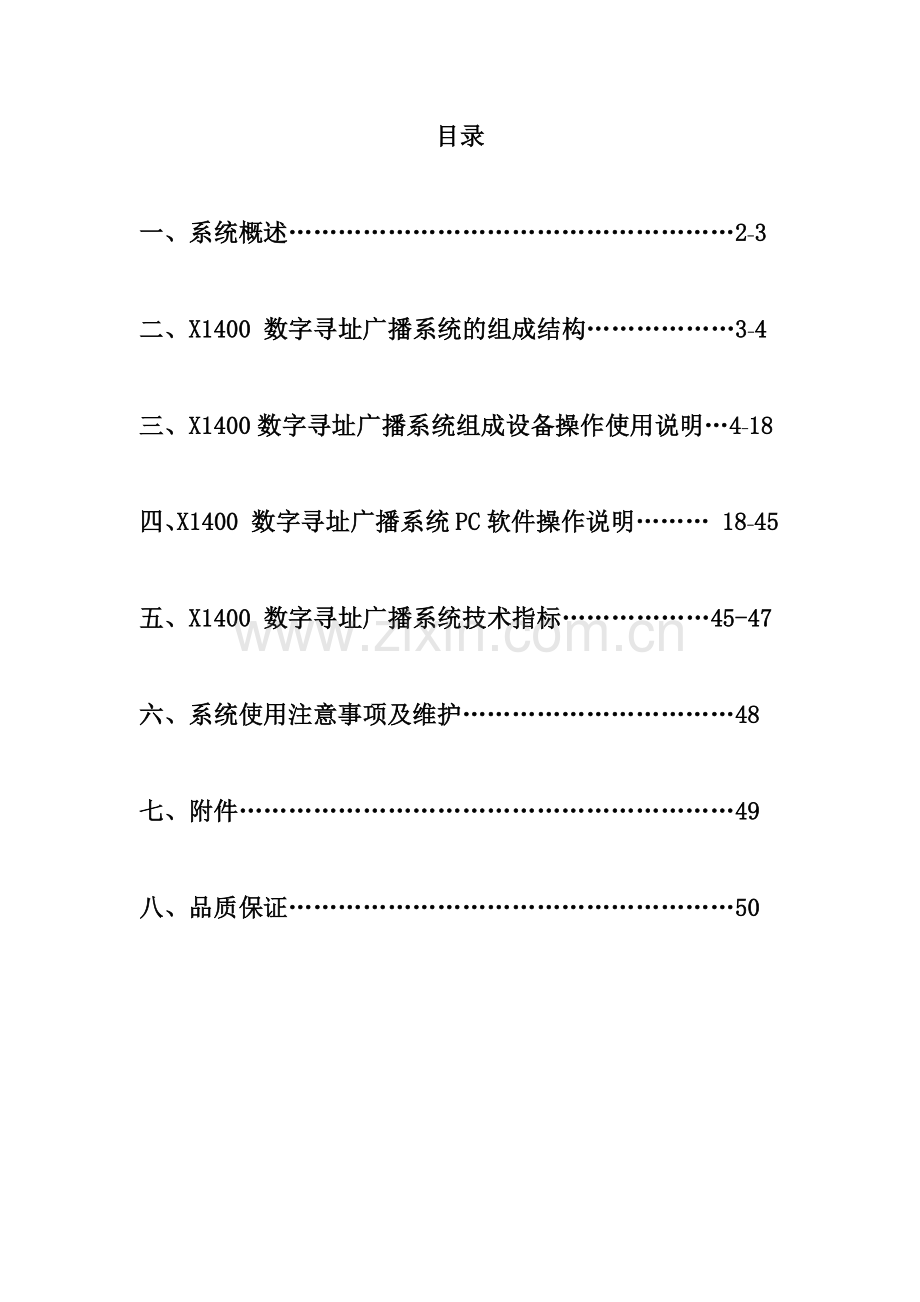

目录

一、系统概述………………………………………………2-3

二、X1400 数字寻址广播系统的组成结构………………3-4

三、X1400数字寻址广播系统组成设备操作使用说明…4-18

四、X1400 数字寻址广播系统PC软件操作说明……… 18-45

五、X1400 数字寻址广播系统技术指标………………45-47

六、系统使用注意事项及维护……………………………48

七、附件……………………………………………………49

八、品质保证………………………………………………50

一、系统概述
1、X1400数字寻址广播系统简介：
X1400数字寻址广播系统是本公司结合国际先进技术和国内用户对数字广播系统需求特点，采用嵌入式技术和cobranet技术开发研制的一款全数字基于网络化平台的寻址广播系统。
X1400数字寻址广播系统包括音频会议数字寻址广播主机系统、数字音频编解码系统、寻址呼叫系统、音频解码功放系统、PC控制台等设备。它配置了完善的管理软件，既可以简化广播设备，又可以随意扩充功能，是一套集多种功能于一体的广播系统，同时也节省了工程经费。
X1400系统可以配置200个终端，12路外置音源，4路内置音源的强大音频路由功能，用户可以根据需要任意的将音源切换到分区上。另外系统还具有可编程定时广播，消防广播，呼叫站远程广播，控制台广播，电话远程广播，系统监控和电源管理等功能。在满足用户需求的同时，极大的考虑了系统的易用性及操作的便利性。

2、X1400数字寻址广播系统的特点
（1）实时性好
该系统解决了网络上音频传输的实时性问题，系统可随时对信号的路由进行动态调整以及实时监控系统中任意信号的状况。
（2）音频传输质量高
传统的广播系统采用模拟数据传输，本系统采用纯数字传输，使得数据的可靠性高，声音质量得到改善，有利于信息的传真输出。系统采用Cobranet技术，跟一般的数字广播系统相比，真正实现了音频信号的实时传输。系统传输的音频信号采用无损压缩，没有数字失真，是一个真正传输清晰的音频信号的广播系统。
(3) 功率效率高
由于数字信号具有传递的高可靠性及高抗干扰性，接收机的灵敏度可以做得很高，从而实现在现存的相同覆盖范围内，发射功率相对降低。功率效率的大幅度提高，不仅节约了能源，更重要的是大幅度降低了工程建设费用。
（4）系统结构简单，安装方便
机构简单，安装方便，只需要一根五类双绞网线。维护方便，投资少。
（5）传输方式灵活
本系统可以实现广播系统的多播方式，也可以实现单播方式即点对点的传输方式。
(6) 传输容量大
本广播系统是一个软件、硬件和网络技术相结合的产物，基于快速以太网技术，能够在一根CAT-5网络线上实时同时传输64路无压缩的立体声音频信号。
（7）系统的扩展性强
由于该系统是基于网络平台的寻址广播系统，因此该系统的扩展性强，只要有局域网的地方就可以实现扩展，免布线，方便施工。
二、X1400数字寻址广播系统的组成结构
1、系统连接图

图1 X1400数字寻址广播系统连接示意图
备注: 1/N SWI 指的是交换机的一个端口

2、系统硬件组成
数字音频广播主机 X14010
数字音频广播系统控制台X14013
数字音频四通道编码器 X14015
数字音频单通道编码器 X14014
数字音频呼叫站 X14011
数字音频呼叫站扩展台X14012
数字音频四通道解码器 X14017
数字音频单通道解码器 X14016
数字音频解码功放 X14018
控制输入处理器 X13819
电话广播处理器 X13820
具体使用方法见以下章节说明。

三、X1400数字寻址广播系统各组成设备操作使用说明
1、X14010广播系统主机
1.1 广播主机面板介绍
1）广播主机前面板介绍
广播系统主机前面板由4部分构成

说明：①、电源开关按钮 ②、系统复位按钮 ③、电源开关指示灯 ④、系统复位指示灯
2）广播系统主机后面板介绍
广播系统主机后面板由10部分构成

说明：⑤、鼠标接口 ⑥、键盘接口 ⑦、串口接口
⑧、VGA接口 ⑨、USB接口 ⑩、线路输入接口
⑾、COB网络接口 ⑿、COB复位按钮 ⒀、主机电源开关
⒁、电源线输入接口 ⒂、并行口 ⒃、主机PC网络口
1.2 广播主机具体操作步骤
下文所述步骤均建立在广播主机均已经准确安装好期胜公司所配备的系统广播主机服务器软件及控制台软件情况下进行阐述的。
第一步： 将电源线插入电源线输入接口（见广播主机后面板⒁）。
第二步： 将控制主机总电源按钮开关打开到ON档，见主机电源开关⒀
第三步： 开启控制主机电源开关（见主机前面板①），此时主机电源快关指示灯点亮（见主机前面板③电源指示灯）
第四步： 将一端已经连接到交换机的两根网络连接线水晶插头分别连接到主机PC网络接口⒃和主机COB网络接口⑾。
第五步： 当主机PC网络接口网络指示灯闪烁时，表明广播主机已经准备就绪。
如果要在控制主机上进行系统设置，此时需连接好显示器视频率连接线⑧，并将鼠标连接到鼠标接口⑤，键盘连接到键盘接口⑥，并在显示器上已经显示XP桌面。系统设置步骤见控制台软件使用步骤。
关机时，请先关闭电源开关①，然后关闭主机电源总开关⒀。

2、数字音频广播系统控制台X14013
2.1 数字音频广播系统控制台面板介绍
1）数字音频广播系统控制台前面板介绍
2）数字音频广播系统控制台后面板介绍
2.2 数字音频广播系统控制台具体操作步骤

3、数字音频四通道编码器 X14015
3.1 数字音频四通道编码器面板介绍
1）数字音频四通道编码器前面板介绍
数字音频四通道编码器前面板由3 部分构成

说明： ①、电源开关按钮 ②、红外学习接收窗口 ③、电源开关指示灯
2）数字音频四通道编码器后面板介绍
数字音频四通道编码器后面板由6 部分构成

说明： ④、四路立体声输入接口 ⑤、红外控制输出接口 ⑥、485接口
⑦、COB网络接口 ⑧、COB复位接口 ⑨、AC220电源输入接口
⑩、四路控制输入接口。
3.2 数字音频四通道编码器具体操作步骤
数字音频四通道编码器X14015是一款基于COBRANET协议和嵌入式设计的四通道音频信号转换的编码单元，具有可同时将四路模拟音频数据转换为数字音频及并传送到网络功能。集数据与协议转换、红外学习和控制命令网络传输与一体的控制单元。从用户角度来看，其使用步骤按照红外学习与控制，四路立体声音源控制功能两个方面分别阐述如下。
3.2.1 红外学习与控制功能使用步骤
红外学习与控制功能是通过控制台控制软件结合数字音频四通道编码器X14015硬件系统共同完成。硬件系统与使用用户交互接口有X14015的前面板红外学习接收窗口②，X14015的后面板红外控制输出接口⑤。软件上需要控制台控制软件进行配合。在数字寻址广播系统正常工作的前提下，下面阐述红外学习与控制功能的使用步骤。
第一步：进入红外学习软件界面
点击控制台主界面的右下部按钮<系统设置>进入如下界面

然后点击<红外遥控设置>进入如下界面

第二步：选择要学习的键位(既控制台软件上所对应按键的位置)并且输入键名；
第三步: 按下软件的学习键，在编码器红外学习窗口的红外学习指示灯亮时，通过外部遥控板选择要学习的相应按键；
第四步：当红外指示灯熄灭时红外学习结束，并且要通过软件的验证键进行验证当验证红外学习是否正确 ；
第五步：当学习正确时，在控制台控制软件上的红外学习应用按钮来将按键的名字应用到对应的键位上。
第六步：红外遥控控制。
在网络音源上点击右键，进入遥控设置，当有学习的红外按键时就会有名字显示。如需红外控制，只需按下对应的按键就可以进行红外控制，界面如下所示：

3.2.2 网络音源控制功能使用步骤
第一步： 将音源设备通过音频线连接至X14015的四路立体声输入接口④。
第二步： 打开控制台主控制界面。选择在线的网络音源。
第三步：网络音源控制。 如果需要其输出，只需双击该音源对应的图标，并点击需输出的解码器按钮。如需控制其音量，可以用鼠标右击该音源对应的图标，得到如下界面
然后拖动音量,高低量调节按钮即可实现网络音源音量和高低音的控制.
数字音频单通道编码器 X14014操作步骤与数字音频四通道编码器 X14015类似。
①②③④⑤⑥⑦⑧⑨⑩⑾⑿⒀⒁⒂⒃⒄
4、数字音频呼叫站 X14011
4.1数字音频呼叫站 X14011面板介绍
1）数字音频呼叫站 X14011前面板介绍
2）数字音频呼叫站 X14011后面板介绍
4.2数字音频呼叫站 X14011具体操作步骤
呼叫站说明
4.2.1按键说明
1：重复键 可以显示上一次分区（通过分区键指示灯）。
2：呼叫站 进行呼叫（必须有分区选择）。
3：功能键 可以通过上位机来配置分区，通过相应的相应键来选择分区（可以进行快速分区选择），如下所示

4：分区键 按下一次可以进行分区选择，再按下一次可以取消分区（在有分区选择时才可以进行呼叫）。
注： 8个功能键， 可以扩展72个分区键。
4.2.2 录放音说明
1：通过上位机进行控制录音，通过网络来传送准备录的音乐，最长可以录4minite左右。

2：呼叫站呼叫时首先播放提示音，再打开话筒通话。在呼叫的过程中可以进行通道切换，mic和CD机输入切换，也可以调节音量的大小，f1增加音量，f2是减少音量，f3，增加录音时的音量，f4是减少录音时的音量，在这时候分区键不能使用。

5、数字音频呼叫站扩展台X14012
5.1数字音频呼叫站扩展台X14012面板介绍
1）数字音频呼叫站扩展台X14012前面板介绍
2）数字音频呼叫站扩展台X14012后面板介绍

5.2数字音频呼叫站扩展台X14012具体操作步骤

6、数字音频四通道解码器 X14017
6.1 数字音频四通道解码器面板介绍
1）数字音频四通道解码器前面板介绍
数字音频四通道解码器前面板由4部分构成。

说明：①、电源开关 ②、LCD液晶功能显示 ③、功能选择按钮 ④、电源指示灯
2）数字音频四通道解码器后面板介绍
数字音频四通道解码器后面板由6部分构成。

说明： ⑤、立体声输出 ⑥、COB-NET网络接口 ⑦、COB复位按钮 ⑧、AC220V电源插座 ⑨、控制输入接口 ⑩、控制输出接口
6.2 数字音频四通道解码器具体操作步骤
电源管理操作步骤
第一步：开启解码器电源或旋转功能选择③、进入如6.1所示的主界面。

图6.1 主界面
第二步：旋转功能选择按钮③选择“电源管理功能”，按下确定选择该功能，进入图6.2电源管理界面。

图6.2电源管理界面。
第三步：旋转功能选择按钮③选择需控制的通道的开关功能。开表示该通道可以向外输出音频信号，关表示该通道没有音频信号输出。如果选择关，则进入图6.3所示通道关闭提示界面

图6.3 通道关闭提示界面
注意当该通道的工作状态为关时，不可进入通道管理界面，而是进入通道关闭提示界面

节目选择、通道音量音调控制功能使用步骤
第一步：开启解码器电源或旋转功能选择③、进入如6.1所示的主界面。
第二步：旋转功能选择③选择通道1~4进入对应通道的管理界面如图6.4通道管理界面。
.

图6.4通道管理界面
选择节目功能则可进行节目选择，可进行00~15 16种选择（注：00表示无节目）。音量、低音、高音选择类同节目选择（注：分别是16阶选择）。选择返回，则返回主界面6.1。

第三步 节目选择功能操作
1) 旋转功能选择③，使箭头指向节目功能如图6.5节目选择功能。

图6.5节目选择功能界面
2)按下旋转功能选择③，确定选择节目选择功能，如图6.6节目确定功能。

图6.6节目确定功能界面
此时箭头消失，节目01下出现下划线。然后旋转功能选择③，进行节目调节。如选择节目05，旋转功能选择③，当数字变成05，则表示选择节目05，界面如图6.7节目5确定界面。

图6.7 节目5确定界面。
第四步：退出节目选择。节目选择完成后，按下一键飞梭，退出节目选择，界面如图6.8 节目退出界面

图6.8 节目退出界面
此时节目05的下划线消失，箭头出现，指向节目选择功能。
音量、低音、高音的调节步骤与节目选择相似。
第五步旋转功能选择③，选择返回，按下旋转功能选择③则退出通道管理界面，返回主界面如图6.1。
数字音频单通道解码器 X14016操作步骤与数字音频四通道编码器 X14017类似。

7、数字音频解码功放 X14018
7.1 数字音频解码功放面板介绍
1）数字音频解码功放上面板介绍
数字音频解码功放上面板由两部分构成

说明：①、LCD液晶显示屏 ②、功能选择按钮
2）数字音频解码功放后面板介绍
数字音频解码功放后面板由7部分构成

说明：③、AC220V电源输入 ④、保险丝座 ⑤、话筒输入接口 ⑥、线路输入接口 ⑦、COB网络接口 ⑧、1路24V控制输入，1路24V控制输出 ⑨、1路功率立体声信号输出

2）数字音频解码功放侧面板介绍
数字音频解码功放由1部分构成

说明： ⑩ 电源开关
7.2 数字音频解码功放具体操作步骤
数字音频解码功放通过功能选择按钮②可以实现本地音源的音量音调调节功能和网络音源的节目、节目音源的音量音调调节功能。
第一步，开启解码功放电源。LCD液晶显示屏显示图7.1所示的顶层菜单界面

图7.1 顶层菜单界面
“>”箭头指向表示当前选择的功能，旋转功能选择按钮②可选择所要操作的功能，选好后按下功能选择按钮②通就可进入该功能下的菜单。（如上图）共有3个选择功能：音源、控制、电源。
第二步: 进入音源菜单。旋转功能选择按钮②选则音源菜单，并按下功能选择按钮②进入音源菜单如图7.2所示。

图7.2 音源菜单界面
功能选择按钮②的操作如同顶层菜单。“<<”箭头指向表示当前播放的音源类型。可进行音源类型切换，切换方法：旋转功能选择按钮②，使“>”箭头指向所要选择的类型，然后按下功能选择按钮②，当“<<”箭头切换到指向所选择的类型，操作成功。当“>”指向返回，按下选择按钮②返回顶层菜单。
第三步：本地音源的音量音调调节功能控制
旋转功能选择按钮②选择控制菜单，并按下功能选择按钮②进入本地控制菜单如图7.3所示。

图7.3 本地控制菜单界面
本地的控制菜单的节目功能菜单不可选择，固定显示为local.
控制方法：旋转功能选择按钮②，当“>”指向所要选择的功能菜单，按下功能选择按钮②，这时”>”箭头变成“*”，然后旋转功能选择按钮②进行控制。控制完毕后，按下一键通退出该功能控制，这时“*”变成“>”。选择返回菜单，按下功能选择按钮②通返回顶层菜单。
第四步：网络音源的节目选择、节目音源的音量音调调节功能控制
在顶层菜单的音源菜单中选择远程功能菜单，返回顶层菜单后，旋转功能选择按钮②选择控制菜单，并按下功能选择按钮②进入远程控制菜单如图7.4所示。

图7.4 远程控制菜单界面
菜单采用滚动式，一次仅有两个功能菜单显示。控制菜单有4个功能菜单：节目、音量、低音、高音。控制方法与本地音源的音量音调调节功能控制方法相同。
第五步：电源开关操作在定层菜单中选择电源菜单，进入图7.5所示的电源菜单界面

图7.5 电源菜单界面
旋转功能选择按钮②，选择需要进行的操作菜单。
特殊情况：当功放电源关闭时，进入控制菜单并不是进入以上两种菜单，而是进入图7.6所示的通道关闭提示菜单界面。按下一键通退出，返回顶层菜单。如需控制，需进入电源菜单将电源打开。

图7.6 通道关闭菜单界面

8、控制输入处理器X13819
8.1 数字音频解码功放面板介绍
1）控制输入处理器前面板介绍
控制输入处理器前面板由三部分构成。

说明：①、电源开关　 ②、控制输入状态指示灯1-16　
③、电源指示灯

8.2控制输入处理器后面板介绍
控制输入处理器后面板由六部分构成。

说明：
④、1-16路控制输入接口　 ⑤、RS-485串行接口
⑥、RS-485串行接口 ⑦、设备地址编码器
⑧、AC220V电源输入 ⑨、RS-232串行接口
8.2控制输入处理器具体操作步骤

9、X13820电话广播处理器
9.1 X13820电话广播处理器面板介绍
1) X13820电话广播处理器前面板介绍

说明：
①、电源开关　 ②、手动挂机键及指示灯　
③、音频信号输出电位器 ④、扬声器监听音量电位器
⑤、电源指示灯

2)　X13820电话广播处理器后面板介绍

说明：
⑥、电话接通触点输出接口　⑦、线路输入接口　
⑧、线路输出接口 ⑨、电话接口
⑩、RS-485接口，接电脑 ⑾、RS-485接口，接其它设备
⑿、AC220V电源输入 ⒀、电话提示音选择段
⒁、手动录放音 ⒂工作 设置选择
⒃、录音 放音选择
9.２电话广播处理器具体操作步骤
电话广播处理器具有六大功能,它们分别是:
9.2.1 可录音、放音
电话广播处理器的录音模块分为8段模式，利用功能键⒂选择电话为测试模式，并且线路输入接口⑦接入音源。然后可通过电话提示音选择段⒀选择要录/放音的段，按下⒃录音键/放音键便可对相应的段进行录音或放音。
9.2.1.自动接听
此功能需电话工作在正常模式。当有来电时，指示灯会闪烁。三次回铃后，自动接听。
9.2.3.手动接听
在三次回铃期间按下选段键，便会接听电话
9.2.4自动挂机
9.2.5手动挂机
在通话期间，用户还没挂机，按下选段键，然后松开，便挂机
9.2.6 监听。实时监听来电的广播。
来电操作步骤：
1. 在开始第一段密码输入提示音后，输入密码。若在10几秒后没有输入，会重新提示密码输入，但是前面输入的号码将被清空。密码输入完成，要以#号结束。密码输入错误，会播放第二段密码输入错误请重新输入提示音。
2. 密码输入正确后，会播放第四段提示分区/功能键选择（1为功能键，其他为分区键），只需要按一个键，不需要按#号结束键。
3. 当连接服务器不成功，提示第三段连接超时提示音。
4. 功能键输入（第6段提示音）：
1~~8为有效功能键输入，只需按一个键。输入其他键重新提示功能键输入
5 分区输入（1—200为有效分区号，若输入其他分区号，自动丢弃。以0开头的为特殊功能）（第5段提示音）
单分区输入：输入有效分区号，然后按*号为单分区输入结束。
段分区输入：先单分区输入，然后按0*号两个键，接着按另一单分区输入。例：若要输入1—50分区，可输入
1*0*50*
也可
50*0*1*
清空所有分区：按
00*
清除单分区输入：若已按
50*
但是想取消50*，可输入050*
注：没段分区清除功能，最后以#号确定前面的分区输入
6：当服务器无法打开用户输入的分区时，会提示错误（第7段提示音）；
当连接成功时，会提示操作成功（第8段提示音）。

注意事项：
1． 当打开电源时，看到8个LED灯都长时间亮，则表示与服务器没连接上。可查看串口线有没连接好，编码器有没工作，主机有没在线。
2． 在没最后操作成功之前，若期间与服务器断开了连接，则自动挂机
3． 密码的长度不能超过15位，当超过15位时，将被截断为15位。
4． 为防止电话通话过程中，突然掉电，导致主机一直处于电话通话状态，在电话重新上电时，自动检测主机状态，若为通话状态，则发送挂机命令使主机恢复正常等待来电状态。
5． 本电话只能挂外线，不能挂内线。（外线：700ms 周期，0.35s通,0.35s断）。

四、数字寻址广播系统控制台PC软件操作说明
4.1 安装前要求说明
系统：Windows 2000/Windows XP，.Net Framwork 2.0。数据库：SQL Server2005。
硬件要求：CPU：2 G以上。 内存：512M以上。
4.2 软件总体介绍
本软件为绿色(免安装、可完全卸载)软件，解压缩后即可使用。数据库只需要在某一台电脑安装即可，客户端可装于多台电脑上。在实际使用中，会议主机与电脑在局域网内以网口相连（TCP/IP），可以多台电脑连接一个会议主机进行控制。
如果你将该软件解压在C盘的根目录下，那么你会看到C盘根目录中多了一个X1400的目录，你只要在X1400目录下的“X1400.EXE”上点右键，在弹出的菜单中选择“发送到”->“桌面快捷方式”即可以在桌面上出现该软件的快捷图标。
X1400广播系统由PC控制软件和广播主机以及其它设备组成。
软件主要包括两个部分：
系统设置。
控制界面。
系统设置架构：

控制界面 图示如下：

关于界面使用，后有详细描述。
软件第一次使用，将会出现如下界面，需要进行数据库设置：

界面中有四个参数需要用户输入。
【测试】：用于检测当前设置是否能连接成功。
【确定】：保存设置信息并进入系统。
【取消】：不保存设置信息并退出系统。
设置信息会保存到注册表中。
软件主要使用过程如下：（对于软件的详细使用，后面章节将有详细的说明）
第一步：数据库设置，设置要连接的数据库，以便系统读取和记录设置信息；
第二步：系统设置，设置与主机的连接参数，以便上下位机建立通讯连接；定义并设置广播系统所有设备及所有概念定义，以便后续操作使用。
第三步：广播控制。
4.3 约定说明
系统中的字符使用：
系统定义中不要使用特使字符，因为这些字符可能已作为系统通讯命令的识别符号。这些符号有：冒号（：），分号（；），引号（“”‘’），尖括号（<>）,方括号（[]），回车换行符号（\r\n）等。鼓励使用字母，数字，中划线，下划线，汉字等。名称定义使用有意义的简写的符号。
系统中的图示：系统中使用了6中不同形状，12中不同颜色的色块来标注不同的设备及设备的连接关系。每设备有左边色块和右边色块。左边色块的红色块表示是否上电，绿色色块表示是否在线。右边色块表明自身形态或连接关系。
系统中的按钮操作符号：
︽：向上收缩组或者将下表中选定的数据插入到上表中或者删除下表中选定的数据。
︾：向下展开组或者将上表中选定的数据插入到下表中或者删除上表中选定的数据。
>>：将左表中选定的数据插入到右表中或者删除左表中选定的数据。
<<：将右表中选定的数据插入到左表中或者删除右表中选定的数据。
４.4 系统设置
4.4.1系统设备配置
4.4.1.1 设备配置界面图示：

说明：
定义系统的所有设备信息，其中MAC地址是设备出厂时在设备上标识的地址；设备类别是一个下拉列表，里面是系统提供的几个类别，供用户选择。
该设置是整个系统的基石，是其他界面上的各设备配置的来源的基础。
【添加】： 直接在表格末行输入新数据。
【修改】： 直接在表格中修改。
【保存】： 保存当前对表格做的所有改动。
【删除】： 删除选择的一行数据。
可编辑的属性：
◆编号（必要） ◆类型（必要）◆IP◆MAC◆自动开及时间◆自动关及时间

4.4.2分组设置
界面如图所示：

说明：
定义终端组信息，并定义终端属于哪个组。
该定义反映在控制界面的组及终端设备按钮中。
【组添加】： 直接在表格末行输入新组。
【组修改】： 直接在表格中修改。
【保存分组】： 保存当前对表格做的所有改动。
【删除】： 删除选择的一个组。
【︽】： 将下表中选定的终端设备添加到指定的组。
【︾】： 将上表中选定的终端设备从组中删除。

可编辑的属性：◆分组号（必要）◆分组名（必要）
4.4.3 呼叫站设置
界面图示：

说明：
定义呼叫的相关终端。该定义主要应用于呼叫站的呼叫功能。
【︽】： 将下表中选定的终端设备添加到指定的呼叫站。
【︾】： 将上表中选定的终端设备从呼叫站中删除。
【全选】：快捷操作，当鼠标焦点在表格中的列F1、F2、F3、F4、控制输出之一时，表中所有行的该列全部设置为选中状态。
【全不选】：快捷操作，当鼠标焦点在表格中的列F1、F2、F3、F4、控制输出之一时，表中所有行的该列全部设置为不选中状态。
【保存设置】：保存当前做的所有改动。
可编辑的属性：◆数字 ◆F1 ◆F2 ◆F3 ◆F4 ◆控制输出

4.4.4控制台设置
界面图示：

说明：
定义控制台的相关终端。该定义主要应用于控制台的控制呼叫功能。
【︽】： 将下表中选定的终端设备添加到指定的控制台。
【︾】：将上表中选定的终端设备从控制台中删除。
【全选】： 快捷操作，当鼠标焦点在表格中的列F1、F2、F3、F4、控制输出之一时，表中所有行的该列全部设置为选中状态。
【全不选】：快捷操作，当鼠标焦点在表格中的列F1、F2、F3、F4、控制输出之一时，表中所有行的该列全部设置为不选中状态。
【保存设置】：保存当前做的所有改动。
可编辑的属性：◆F1◆F2◆F3◆F4◆控制输出
4.4.5控制输入设置
界面图示：

说明：
定义控制输入的相关终端。该定义主要应用于控制输入的控制呼叫功能。控制输入分集中式控制输入（1-64号）和非集中式控制输入（每个终端设备）两种。
【︽】： 将下表中选定的终端设备添加到指定的控制输入。
【︾】： 将上表中选定的终端设备从控制输入中删除。
【全选】： 快捷操作，当鼠标焦点在表格中的列分区控制、控制输出之一时，表中所有行的该列全部设置为选中状态。
【全不选】：快捷操作，当鼠标焦点在表格中的列分区控制、控制输出之一时，表中所有行的该列全部设置为不选中状态。
【保存设置】：保存当前做的所有改动。
可编辑的属性：◆分区控制◆控制输出
4.4.6红外遥控设置
界面图示：

说明：
定义外部音源使用的遥控器。
该定义主要应用于外部音源使用红外遥控功能，每个外部音源有一个遥控器，并预留32功能按钮，选择某音源再选择某按钮可以进行一个红外遥控的学习验证及键名设置。
【学习】： 通知红外模块学习一遥控功能。
【验证】： 验证学习的遥控功能是否能使用。
【应用】： 保存学习的遥控功能，并将键名记入按钮中。
可编辑的属性：◆键名：通过键名输入框输入。
4.3.7电话设置
界面图示：

说明：定义电话用密码并设置对应的控制范围。
新密码： 用户需要设置新密码时在该编辑框输入新密码，然后点按钮【添加密码】。
【添加密码】： 添加一个用户设置的新密码。
【删除密码】： 删除一个用户在树列表中选定的密码。
【︽】： 将下表中选定的终端设备添加到指定的电话密码。
【︾】： 将上表中选定的终端设备从电话密码中删除。
【全选】： 快捷操作，当鼠标焦点在表格中的列分区控制、控制输出、1、2、3、4、5、6、7、8之一时，表中所有行的该列全部设置为选中状态。
【全不选】：快捷操作，当鼠标焦点在表格中的列分区控制、控制输出、1、2、3、4、5、6、7、8之一时，表中所有行的该列全部设置为不选中状态。
【保存设置】：保存当前做的所有改动。
可编辑的属性：◆分区控制◆控制输出◆1◆2◆3◆4◆5◆6◆7◆8
4.3.4 音频文件管理
界面图示：

说明：定义系统中可用的音频文件。
定义文件的属性（背景音\信息音\提示音）。
【浏览】： 选择本地可用的音频文件并添加到列表中。
【清除】： 从列表中删除选定的文件列表。
【上传服务器】： 将列表中选定的音频文件上传到主机，并记录到数据库。
【删除音乐】：将表格中选择的文件从数据库中删除。
【保存设置】：保存当前做的所有改动。
可编辑的属性：◆背景音◆信息音◆提示音

4.4.7分区方案设置
界面图示：

说明：定义分区方案及方案的详细设置。
新分区方案：
用户需要设置分区方案时在该编辑框输入新分区方案，然后点按钮【添加方案】。系统中已设置的内置音源会自动添加到该分区方案中。
播放方式： 该属性针对于分区方案下的内置音源，可设置为随机和循环。
【添加方案】： 添加一个用户设置的新密码。
【删除方案】： 删除一个用户在树列表中选定的密码。
【︽】： 将下表中选定的音乐文件添加到指定的分区音乐中。
【︾】： 将上表中选定的音乐文件从分区音乐中删除。
【︽】： 将下表中选定的终端设备添加到指定的分区终端中。
【︾】：将上表中选定的终端设备从分区终端中删除。

4.4.8定时方案设置
界面图示：

说明：定义定时方案及详细设置。
新定时方案：用户需要设置新定时方案时在该编辑框输入新定时方案，然后点按钮【添加方案】。系统中已设置的内置音源会自动添加到该定时方案中。定时方案中的每内置音源可定义若干定时点。定时点中需要定义对应的终端和音乐。
【添加方案】： 添加一个用户设置的新定时方案。
【删除方案】： 删除一个用户在树列表中选定的定时方案。
【添加定时点】： 针对方案中的内置音源添加一新的定时点。该操作会出现一新的定时点操作界面，关于该操作界面后面有详细的描述。
【编辑定时点】：编辑方案中的内置音源的某定时点。该操作会出现一新的定时点操作界面，关于该操作界面后面有详细的描述。
【删除定时点】：删除方案中的内置音源中的某定时点。
【<<】： 将右表中选定的终端设备添加到指定的定时点终端中。
【>>】： 将左表中选定的终端设备从定时点终端中删除。
【分区全选】： 快捷操作，表中所有行的分区列全部设置为选中状态。
【分区全不选】：快捷操作，表中所有行的分区列全部设置为不选中状态。
【控制全选】： 快捷操作，表中所有行的控制列全部设置为选中状态。
【控制全不选】： 快捷操作，表中所有行的控制列全部设置为不选中状态。
可编辑的属性：◆分区◆控制

4.3.7定时点操作界面

说明：定义系统中定时方案的定时点。
在定义定时方案时，添加定时点和编辑定时点时该界面会出现。
【确定】： 保存该界面中编辑的信息。
【退出】： 退出本界面。
【<<】： 将右表中选定的音乐文件添加到指定的定时点音乐中。
【>>】： 将左表中选定的音乐文件从定时点音乐中删除。
可编辑的属性：◆名称：添加定时点时必需输入定时点名称，编辑定时点时名称不可以编辑。
◆启用◆开始时间◆结束时间◆自动关闭◆提示音◆播放方式
4.4.9方案运行设置
界面图示：

说明：定义系统方案运行设置。按一周每七天设置当天对应的分区方案和定时方案。直接在表格中编辑。
【保存设置】： 保存表格中的改动。
可编辑的属性：◆分区方案◆定时方案
4.4.10自动电源管理
界面图示：

说明：定义终端的自动电源管理。
【保存】：保存表格中的改动。
【全开】： 快捷操作，当鼠标焦点在表格中的列自动开、自动关之一时，表中所有行的该列全部设置为选中状态。
【全关】：快捷操作，当鼠标焦点在表格中的列自动开、自动关之一时，表中所有行的该列全部设置为不选中状态。
【写入】：快捷操作，表中所有行的列开时间全部设置为开始时间编辑框设定的时间。
【写入】：快捷操作，表中所有行的列关时间全部设置为开始时间编辑框设定的时间。
可编辑的属性：◆自动开◆开时间◆自动关◆关时间◆开始时间◆结实时间

4.4.11系统更新设置
界面图示：

说明：
服务器IP：设置服务器IP。
监听IP：设置监听IP。
更新内容：通知服务器进行系统更新。

4.4.12户管理
界面图示：

说明：定义系统用户信息。
【添加】： 直接在表格末行输入新用户。
【修改】：直接在表格中修改。
【保存】： 保存表格中的改动。
【删除】： 删除一个用户。
可编辑的属性：◆编号◆姓名◆性别◆密码◆电话
4.4.13数据库设置
界面图示：

说明：
设置系统用数据库的参数。
界面中有四个参数需要用户输入。
【测试】：用于检测当前设置是否能连接成功。
【确定】：保存设置信息。
【取消】：不保存并清空界面中的设置信息。
设置信息会保存到注册表中。

4.4.14退出
退出系统设置界面，回到控制界面。

4.5控制界面
4.5.1界面说明
界面图示：

界面说明：
如上图所示，界面中主要有这么几部分：
0． 题头，显示是系统名称“X1400系统”。
1． 图示1区，包含3个内置音源。
2． 图示2区，包含12个外置音源（网络音源）。
3． 图示3区，包含12个呼叫站。
4． 图示4区，包含4控制台。
5． 图示5区，按分组显示的所有的终端设备。
6． 其它零散按钮，包含监听、控制输入、电话广播、定时管理、检测控制、系统设置、退出。
按钮图示说明：
系统中使用了6种不同形状：

分别表示：内置音源、外置音源、呼叫站、控制台、控制输入、电话广播。
12种不同颜色：
Red,green,blue,yellow,pink,teal,slateblue,olive,lime,maroon,darkviolet,orange
来表示该组设备中的第1，2，3，4，5，6，7，8，9，10，11，12个设备。
如图示1区，图示2区，图示3区，图示4区。但不适用于图示5区，图示5区中的右边色块表示的是该终端的音频的源。
比如，解码器001的右边色块为红色的直角三角行。对应的就是第一个内置音源，就理解为解码器001与内置音源1相连接，即解码器001在播放内置音源1所播放的音乐。其它类推。
图示5区中，按钮中的左上色块表示是否上电，上电为红色，否则灰色。按钮中的左下色块表示是否在线，在线为绿色，否则灰色。
图示1区，图示2区，图示3区，图示4区，控制输入，电话广播中的按钮只有一个左边色块，该色块表示的是是否上电，上电为红色，否则灰色。
4.5.2 有关操作
4.5
