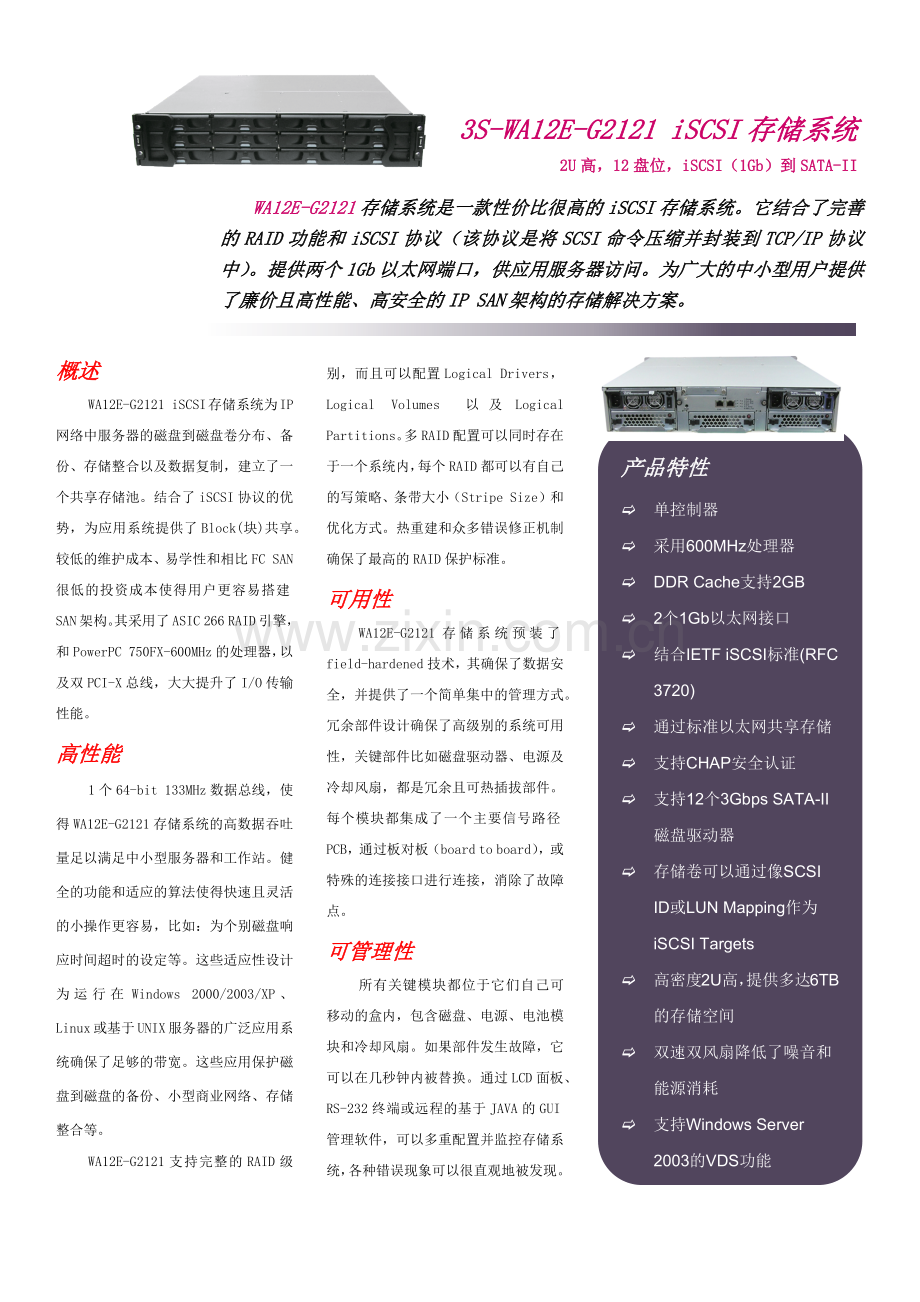

3S-WA12E-G2121 iSCSI存储系统
2U高，12盘位，iSCSI（1Gb）到SATA-II

WA12E-G2121存储系统是一款性价比很高的iSCSI存储系统。它结合了完善的RAID功能和iSCSI协议（该协议是将SCSI命令压缩并封装到TCP/IP协议中）。提供两个1Gb以太网端口，供应用服务器访问。为广大的中小型用户提供了廉价且高性能、高安全的IP SAN架构的存储解决方案。

概述
WA12E-G2121 iSCSI存储系统为IP网络中服务器的磁盘到磁盘卷分布、备份、存储整合以及数据复制，建立了一个共享存储池。结合了iSCSI协议的优势，为应用系统提供了Block(块)共享。较低的维护成本、易学性和相比FC SAN很低的投资成本使得用户更容易搭建SAN架构。其采用了ASIC 266 RAID引擎，和PowerPC 750FX-600MHz的处理器，以及双PCI-X总线，大大提升了I/O传输性能。
高性能
1个64-bit 133MHz数据总线，使得WA12E-G2121存储系统的高数据吞吐量足以满足中小型服务器和工作站。健全的功能和适应的算法使得快速且灵活的小操作更容易，比如：为个别磁盘响应时间超时的设定等。这些适应性设计为运行在Windows 2000/2003/XP、Linux或基于UNIX服务器的广泛应用系统确保了足够的带宽。这些应用保护磁盘到磁盘的备份、小型商业网络、存储整合等。
WA12E-G2121支持完整的RAID级别，而且可以配置Logical Drivers， Logical Volumes以及Logical Partitions。多RAID配置可以同时存在于一个系统内，每个RAID都可以有自己的写策略、条带大小（Stripe Size）和优化方式。热重建和众多错误修正机制确保了最高的RAID保护标准。
可用性
WA12E-G2121存储系统预装了field-hardened技术，其确保了数据安全，并提供了一个简单集中的管理方式。冗余部件设计确保了高级别的系统可用性，关键部件比如磁盘驱动器、电源及冷却风扇，都是冗余且可热插拔部件。每个模块都集成了一个主要信号路径PCB，通过板对板（board to board），或特殊的连接接口进行连接，消除了故障点。
可管理性
所有关键模块都位于它们自己可移动的盒内，包含磁盘、电源、电池模块和冷却风扇。如果部件发生故障，它可以在几秒钟内被替换。通过LCD面板、RS-232终端或远程的基于JAVA的GUI管理软件，可以多重配置并监控存储系统，各种错误现象可以很直观地被发现。

产品特性
c 单控制器
c 采用600MHz处理器
c DDR Cache支持2GB
c 2个1Gb以太网接口
c 结合IETF iSCSI标准(RFC 3720)
c 通过标准以太网共享存储
c 支持CHAP安全认证
c 支持12个3Gbps SATA-II磁盘驱动器
c 存储卷可以通过像SCSI ID或LUN Mapping作为iSCSI Targets
c 高密度2U高，提供多达6TB的存储空间
c 双速双风扇降低了噪音和能源消耗
c 支持Windows Server 2003的VDS功能

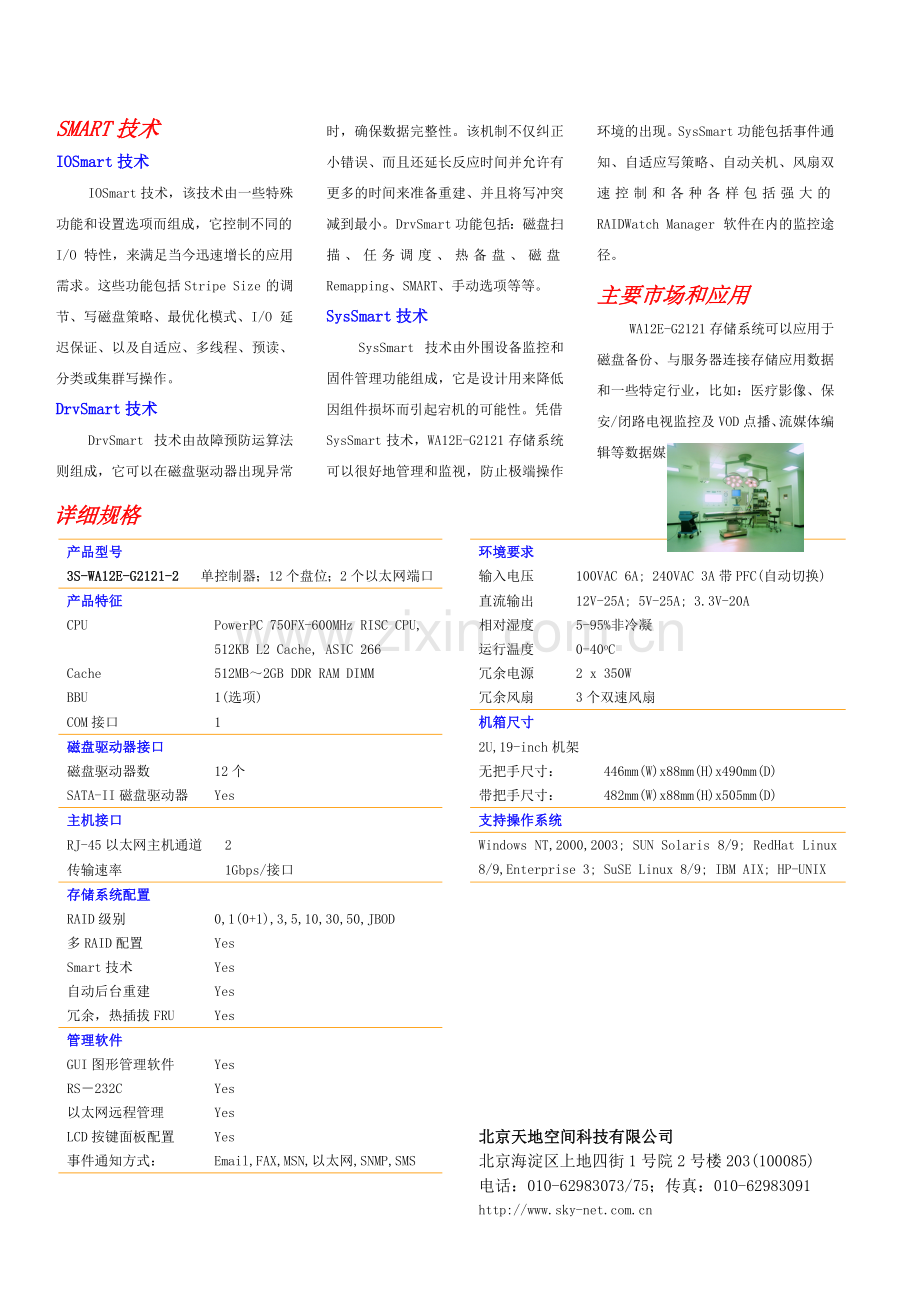

SMART技术
IOSmart技术
IOSmart技术，该技术由一些特殊功能和设置选项而组成，它控制不同的I/O特性，来满足当今迅速增长的应用需求。这些功能包括Stripe Size的调节、写磁盘策略、最优化模式、I/O延迟保证、以及自适应、多线程、预读、分类或集群写操作。
DrvSmart技术
DrvSmart技术由故障预防运算法则组成，它可以在磁盘驱动器出现异常时，确保数据完整性。该机制不仅纠正小错误、而且还延长反应时间并允许有更多的时间来准备重建、并且将写冲突减到最小。DrvSmart功能包括：磁盘扫描、任务调度、热备盘、磁盘Remapping、SMART、手动选项等等。
SysSmart技术
SysSmart技术由外围设备监控和固件管理功能组成，它是设计用来降低因组件损坏而引起宕机的可能性。凭借SysSmart技术，WA12E-G2121存储系统可以很好地管理和监视，防止极端操作环境的出现。SysSmart功能包括事件通知、自适应写策略、自动关机、风扇双速控制和各种各样包括强大的RAIDWatch Manager软件在内的监控途径。
主要市场和应用
WA12E-G2121存储系统可以应用于磁盘备份、与服务器连接存储应用数据和一些特定行业，比如：医疗影像、保安/闭路电视监控及VOD点播、流媒体编辑等数据媒体。

详细规格
产品型号

环境要求
3S-WA12E-G2121-2
单控制器；12个盘位；2个以太网端口

输入电压
100VAC 6A; 240VAC 3A带PFC(自动切换)
产品特征

直流输出
12V-25A; 5V-25A; 3.3V-20A
CPU
PowerPC 750FX-600MHz RISC CPU,

相对湿度
5-95%非冷凝

512KB L2 Cache, ASIC 266

运行温度
0-40oC
Cache
512MB～2GB DDR RAM DIMM

冗余电源
2 x 350W
BBU
1(选项)

冗余风扇
3个双速风扇
COM接口
1

机箱尺寸
磁盘驱动器接口

2U,19-inch机架
磁盘驱动器数
12个

无把手尺寸：
446mm(W)x88mm(H)x490mm(D)
SATA-II磁盘驱动器
Yes

带把手尺寸：
482mm(W)x88mm(H)x505mm(D)
主机接口

支持操作系统
RJ-45以太网主机通道
2

Windows NT,2000,2003; SUN Solaris 8/9; RedHat Linux 8/9,Enterprise 3; SuSE Linux 8/9; IBM AIX; HP-UNIX
传输速率
1Gbps/接口

存储系统配置

RAID级别
0,1(0+1),3,5,10,30,50,JBOD

多RAID配置
Yes

Smart技术
Yes

自动后台重建
Yes

冗余，热插拔FRU
Yes

管理软件

GUI图形管理软件
Yes

RS－232C
Yes

以太网远程管理
Yes

LCD按键面板配置
Yes

北京天地空间科技有限公司
事件通知方式：
Email,FAX,MSN,以太网,SNMP,SMS

北京海淀区上地四街1号院2号楼203(100085)

电话：[phone]；传真：[phone]

http://www.sky-
