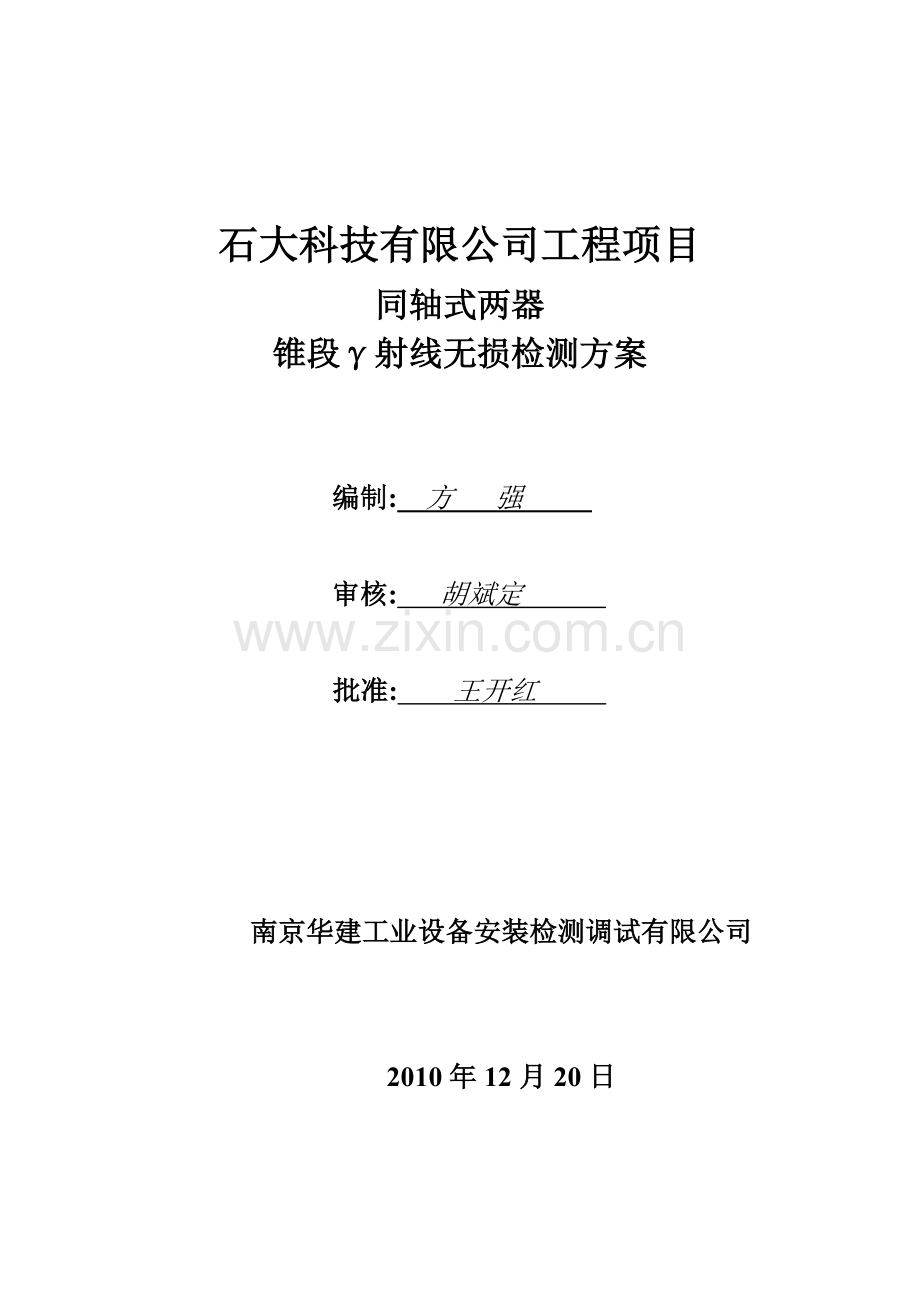

山东日照工程γ检测防护方案RTUT.docx

石大科技有限公司工程项目
同轴式两器
锥段γ射线无损检测方案

编制: 方 强

审核: 胡斌定

批准: 王开红

南京华建工业设备安装检测调试有限公司

2010年12月20日

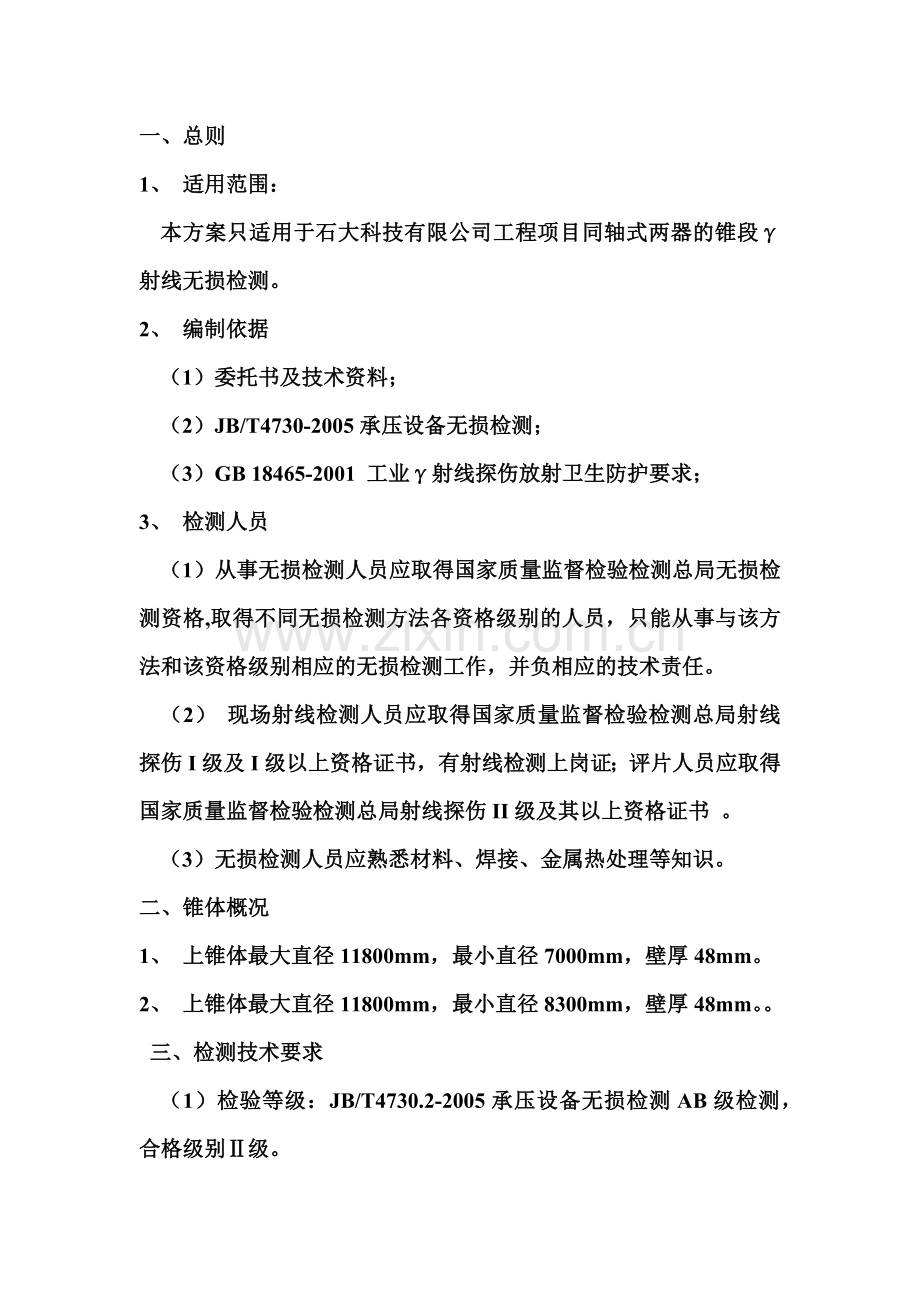

一、总则
1、 适用范围：
本方案只适用于石大科技有限公司工程项目同轴式两器的锥段γ射线无损检测。
2、 编制依据
（1）委托书及技术资料；
（2）JB/T4730-2005承压设备无损检测；
（3）GB 18465-2001 工业γ射线探伤放射卫生防护要求；
3、 检测人员
（1）从事无损检测人员应取得国家质量监督检验检测总局无损检测资格,取得不同无损检测方法各资格级别的人员，只能从事与该方法和该资格级别相应的无损检测工作，并负相应的技术责任。
（2） 现场射线检测人员应取得国家质量监督检验检测总局射线探伤I级及I级以上资格证书，有射线检测上岗证；评片人员应取得国家质量监督检验检测总局射线探伤II级及其以上资格证书 。
（3）无损检测人员应熟悉材料、焊接、金属热处理等知识。
二、锥体概况
1、 上锥体最大直径11800mm，最小直径7000mm，壁厚48mm。
2、 上锥体最大直径11800mm，最小直径8300mm，壁厚48mm。。
三、检测技术要求
（1）检验等级：JB/T4730.2-2005承压设备无损检测AB级检测，合格级别Ⅱ级。
（2）射线检测设备：
预定192铱80Ciγ射线
（3）胶片：采用爱克发－C7（属于T3类胶片）。
（4）增感屏：采用铅箔增感，前屏厚度0.1mm, 后屏厚度0.1mm。
（5）像质计：采用线型像质计Ⅱ型Fe6/12。
（6）观片灯：观片灯的最大亮度应能满足评片的要求。
（7）黑度计：黑度计可测的最大黑度应不小于4.5，测量的误差应不超过±0.05。
（8）检测工艺：
a.透照方式：环向焊接接头源在中心周向透照方式

b．透照方向：
透照时射线束中心一般应垂直指向透照区中心，需要时也可选用有利于发现缺陷的方向透照。

c. 射线源至工件表面的最小距离
f≥10.d.b2/3
式中：f－射线源至工件表面的距离，mm；
d－射线源焦点尺寸，mm；
b－工件表面至胶片的距离，mm；
d、无用射线和散射线的屏蔽：
①、采用金属增感屏、铅板、光栏等屏蔽散射线和无用射线，限制照射场范围。
②、初次制定的检测工艺或在使用中检测工艺的条件、环境发生改变时，应进行背散射检查。
e、像质计的使用
①、像质计一般应放置在被检工件射线源侧，底片长度的1/4左右位置，金属丝应横跨焊缝，细丝置于外侧。
②、采用周向透照方式，像质计应置于源侧，120度放一个像质。
③、在底片黑度均匀部位，一般是邻近焊缝的母材金属区，能够清晰地看到长度不小于10mm的连续金属丝影像时，则认为该丝是可识别的，专用像质计（等径金属丝）至少应能识别2根金属丝。
f、标记
①、照部位的标记由识别标记和定位标记组成。标记一般应放置在距焊缝边缘至少5mm以外的部位。所有标记不应重叠，且不应干扰底片有效评定范围内的影像。
②、别标记：容器编号－焊缝编号－部位编号－透照日期，返修标记为R，扩大检测比例标记为K。
③、位标记：包括中心标记和搭接标记。

XXX—XX(焊缝编号－部位编号)
R（返修标记）K（扩探标记） JB4730 （F）

X年X月X日
（中心标记）
(搭接标记) (搭接标记)
四、安全要求:
1、控制区边界外空气比释动能率低于40μGy.h-1。在其边界应悬挂清晰可见的“禁止进入放射性工作场所”标志牌。未经许可人员不得进入该范围边界，采用警戒绳或安排监督人员实施人工管理。
2、控制区外，允许有关人员在此区活动，其边界空气比释动能率应不大于2.5μGy.h-1,边界线上应有“当心，电离辐射”标志牌，公众不得进入该区域。
3、进行射线作业时，检测人员应佩戴个人剂量计，并携带剂量报警仪。过度射线对人体有不良影响，应尽量避免射线的直接照射和散射线的影响；检测人员每年允许照射量为5×10-2SV，非检测人员每年允许照射量为5×10-3SV。
4、检测人员劳防用品穿戴整齐，高空作业需系好安全带。
5、严格执行射线作业安全规章制度和操作规程。
6、射线检测时段以委托方通知为准按时进行，应尽量利用晚间人迹稀少时段,根据现场具体情况设立安全区域，用警示标识带隔离射线影响区域，并摆放警示牌，严禁无关人员进入并停留。
7、安全距离计算：预定使用源强为3*1012Bq的铱192γ射线。
a 1：图B2的控制区a1=100m
a2：图B2的控制区值a1乘表B2的因子
a2=0.4*a1=40mm
由表B1查得钢的半减层为14mm，锥体壁厚48mm相当于3.4半减层,采用的中心暴光法,由表B2查得a1和a2因子是0.4.。
由上计算得出控制区值为40m。空气比释动能率于距离的平方成反比，计算得监督区值为160m。

上锥体
11800

7000
B7
B8
B6
A60-A77
A42-A59
A30-A41

上锥各段焊缝预定曝光时间：
1、 A60-A77中心一次曝光时间为18小时。
2、 A42-A59中心一次曝光时间为12.5小时。
3、 A30-A41中心一次曝光时间为9小时。
4、 B8中心一次曝光时间为12.5小时。
5、 B7中心一次曝光时间为9小时。
6、 B7中心一次曝光时间为8小时。
下锥体
11800

A117-A130
A99-A116
B15
B16

8300

下锥各段焊缝预定曝光时间：
1、 A99-A116中心一次曝光时间为18小时。
2、 A117-A130中心一次曝光时间为12.5小时。
3、 B15中心一次曝光时间为12.5小时。
4、 B16中心一次曝光时间为9小时。

现场锥体γ无损检测控制区和监督区示意图：
监督区
监督区
控制区
控制区40m
控制区40m
放射源

锥体
监督区120m
监督区120m
控制区80m
