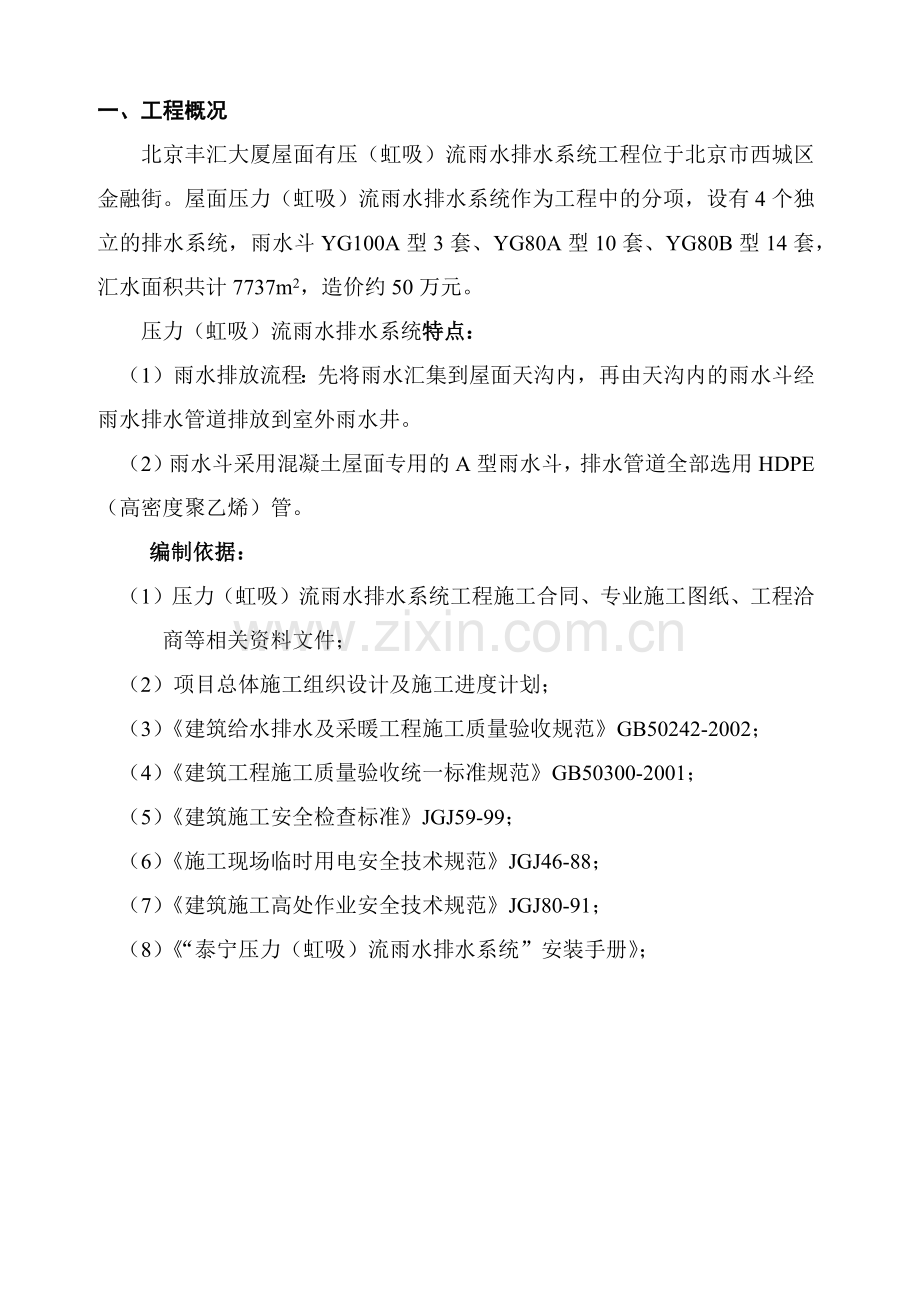

一、工程概况
北京丰汇大厦屋面有压（虹吸）流雨水排水系统工程位于北京市西城区金融街。屋面压力（虹吸）流雨水排水系统作为工程中的分项，设有4个独立的排水系统，雨水斗YG100A型3套、YG80A型10套、YG80B型14套，汇水面积共计7737m2，造价约50万元。
压力（虹吸）流雨水排水系统特点：
（1）雨水排放流程：先将雨水汇集到屋面天沟内，再由天沟内的雨水斗经雨水排水管道排放到室外雨水井。
（2）雨水斗采用混凝土屋面专用的A型雨水斗，排水管道全部选用HDPE（高密度聚乙烯）管。
编制依据：
（1）压力（虹吸）流雨水排水系统工程施工合同、专业施工图纸、工程洽商等相关资料文件；
（2）项目总体施工组织设计及施工进度计划；
（3）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；
（4）《建筑工程施工质量验收统一标准规范》GB50300-2001；
（5）《建筑施工安全检查标准》JGJ59-99；
（6）《施工现场临时用电安全技术规范》JGJ46-88；
（7）《建筑施工高处作业安全技术规范》JGJ80-91；
（8）《“泰宁压力（虹吸）流雨水排水系统”安装手册》；

二、施工部署及准备计划
1、机构组建
雨水工程项目管理人员组织机构如下图组建：
项目主管
现场主管
商务主管
主任工程师
工程组

质量
组

安全组

财务组

物资组

技术组

设计组

2、技术准备
正式开工前，先准备好施工需要的相关文件资料、施工图纸、规范标准、安装手册等。要求现场技术及管理人员认真查阅本专业图纸和相关专业图，根据图纸检查施工现场的预留、预埋孔洞是否符合要求，对工程进度、施工措施等做详细布置安排；根据工程特点及施工要求对安装施工人员进行技术、安全交底，保证雨水工程的顺利开展。
3、材料及施工机具安排
根据合同要求及现场的实际情况，安排材料分批进场，在保证工程施工进度的前提下，尽量减少现场材料的堆放占用空间。施工机具进场则按计划一次到位，施工过程中再根据需要进行适当调整。

主要材料计划表
序号
名 称
主要规格
单 位
数 量
备注
1
有压流雨水斗
YG80B
套
14
暂定数量
2
//
YG80A
套
10
暂定数量
3
HDPE管材
De75
米
5
暂定数量
4
//
De110
米
160
暂定数量
5
//
De125
米
195
暂定数量
6
//
De160
米
105
暂定数量
7
//
De200
米
40
暂定数量
8
//
De250
米
35
暂定数量
9
//（PN6）
De250
米
6
暂定数量
10
//（PN6）
De315
米
24
暂定数量
11
HDPE管件（900弯头）
De75
个
3
暂定数量
12
//
De90
个
31
暂定数量
13
//
De110
个
10
暂定数量
14
//
De125
个
8
暂定数量
15
//
De160
个
6
暂定数量
16
//
De200
个
5
暂定数量
17
//
De250
个
5
暂定数量
18
HDPE管件（450弯头）
De75
个
3
暂定数量
19
//
De90
个
6
暂定数量
20
//
De110
个
15
暂定数量

序号
名 称
主要规格
单位
数 量
使用部位
21
HDPE管件（450弯头）
De125
个
3
暂定数量
22
//
De200
个
2
暂定数量
23
HDPE管件（偏心异径）
De90/63
个
4
暂定数量
24
//
De90/75
个
2
暂定数量
25
//
De110/63
个
4
暂定数量
26
//
De110/90
个
4
暂定数量
27
//
De125/110
个
28
暂定数量
28
//
De160/125
个
16
暂定数量
29
//
De200/125
个
4
暂定数量
30
//
De200/160
个
8
暂定数量
31
//
De250/200
个
8
暂定数量
32
//
De315/200
个
4
暂定数量
33
HDPE管件（1350斜三通）
De125/75
个
2
暂定数量
34
//
De125/90
个
6
暂定数量
35
//
De160/110
个
4
暂定数量
36
//
De200/125
个
12
暂定数量
37
//
De250/125
个
4
暂定数量
38
HDPE管件（检查口）
De125
个
4
暂定数量
39
//
De200
个
8
暂定数量
40
HDPE管件（电焊管箍）
De90
个
16
暂定数量
41
//
De110
个
28
暂定数量

序号
名 称
主要规格
单位
数 量
使用部位
42
HDPE管件（电焊管箍）
De125
个
11
暂定数量
43
//
De160
个
8
暂定数量
44
//
De200
个
11
暂定数量
45
//
De250
个
10
暂定数量
主要材料计划表
序号
设 备 名 称
规格型号
单位
数 量
备 注
1
热熔对焊机
SIM-FF03-100A
台
1

2
电焊机
BX-300
台
1

3
台钻
WS-200
台
1

4
电锤
TE-15
台
2

5
砂轮切割机
J3G-YT-400
台
1

6
手枪钻
φ16
把
3

4、劳动力计划

人数
时间
工种

各 周 人 力 需 求 计 划
配合
预埋
1
2
3
4
5
管工
1
4
5
5
4
2
焊工
0
1
1
1
1
1
电工
0
1
1
1
1
1
辅助工
1
2
3
3
2
2
合计
2
8
10
10
8
6
三、施工方法及技术措施
1、施工工艺流程
进场准备
施工放线
试验及验收
检验及调整
管道的安装
管道预制

2、主要施工方法
本工程采用的是A型雨水斗，安装在屋面的混凝土天沟内；雨水排水管道选用HDPE（高密度聚乙烯）管。
（1）雨水斗安装
A、孔洞预留。按图纸要求，配合土建专业在规定位置预留雨水斗安装所需孔洞。预留孔洞为圆形，其尺寸规定如下：
雨水斗型号
YG80A / B
YG100A
预留孔洞尺寸
Φ250
Φ300
B、雨水斗安装。在正式就位雨水斗前，先检查现场预留孔洞是否符合要求，对不符合要求的要进行修整。雨水斗就位后，每一道天沟内的雨水斗中心连线应位于同一条直线。
（2）管道安装
安装原则：先大管后小管、先立管后水平管、先干管后支管。
A、悬吊系统安装。
HDPE（高密度聚乙烯）管安装。
管径(mm)
De50
De 63
De75
De90
De110
De125
De160
De200
De250
水平管（m）
5.0
5.5
6.0
6.0
6.5
7.0
8.0
9.5
11.0

B、埋地管的施工
开挖埋地管沟槽，一次成形，不超挖。依照土质情况在沟壁放坡，直接将不锈钢管埋在土层中并人工分层夯实。由于不锈钢管具有良好的抗化学性及抗腐蚀性，故埋地管不做防腐处理。
（3）灌水实验
A、灌水前的准备
在灌水试验以前要检查被试验系统或部位管道是否已安装完毕，支架是否能满足承重要求，选择好管道内水的排放点。在做灌水试验时要分系统进行，每安装完一个系统要及时进行灌水试验对安装的质量进行检验，同时在施工中形成流水作业，以保证质量和工期。
B、封堵
试验管段除最上端管口外，将所有的管口封堵好，通向室外的排出管管口，用大于管径的橡胶堵管管胆放进管内充气堵严。
C、灌水
用胶管从便于检查的管口向管内灌水，从灌水开始，便应设专人检查监视出户排水管口、地下扫除口等易跑水的部位。发现堵盖不严或管道出现漏水时均应停止向管内灌水，立即进行整修，待管口堵塞、封闭严密或管道修复，堵塞的管口达到强度后，再重新开始灌水。
D、检查、记录
当待检管段灌满水后，记下水面位置及停止灌水时间，并对管道、接口逐一进行观察。停止灌水，15分钟后在未发现管道及接口渗漏的情况下再次向管内灌水，使管内水面恢复到停止灌水时的水面位置后第二次记下时间，5分钟后，水面没有下降为合格，应立即填好排水管道灌水试验记录，有关人员签字后存档。检查中若发现水面下降，则灌水试验为不合格。在排除渗漏因素后，重新按上述方法进行试验，直至合格。
四、质量保证措施
为保证工程施工质量，对雨水斗、支架位置的确认，施工人员需事先绘制详细的施工大样图，并在施工过程中严格按照正确的大样图进行精心施工，同时还要确保与其它专业预留、预埋配合协调工作的及时、准确、到位。
1、质量保证体系及配备人员素质
（1） 我公司在会展中心雨水排水工程项目部配备了较强的管理和技术力量，项目管理层为多年从事安装项目管理和技术工作的人员。
（2） 质量保证体系图如下：

2、工程设备、材料的质量控制
（1）材料保证措施
A.我方将严格按照招标采购文件中和总包、监理及总包单位所要求的时间做好材料的前期备品备料和相关检验工作，确保材料及时进场并及时验收合格。并且进行后期工序的施工安装。
B.施工的高效有序与材料的及时到位是密切相关的，为了确保工程施工的正常运作，我方将成立具备丰富经验6人材料供应小组。由组长牵头，与施工现场管理小组做好材料供应的协调工作。
C.由施工现场管理小组做出施工材料供应计划，上报项目经理，由项目经理根据工程的总施工进度计划，做出分批材料进场计划下达给材料供应小组，材料供应小组组长根据计划做出具体的分批材料进场计划安排，下达给联络员。检验员做好材料的前期检验工作，使即将进场的材料做好先期预检工作，确保材料运至工地时完全合格。同时管理员将做好材料的运输管理工作和运输车辆的调度工作及安全工作。由管理员根据材料供应计划做出材料运输和车辆调度计划，做到高效、有序、高质量的运输工作。材料运抵工地，由检验员配合施工现场管理小组做好材料的检验前期工作，上报甲方、监理和总包单位。并配合甲方、监理和总包单位做好检验工作，确保使用材料优良。
D.在保证材料供应的同时，我公司还将储备满足公司三个月需要的库存，如在工程中出现变更等原因需要紧急供应材料，可保证材料5天内运到施工现场。
（2）工程材料的施工质量要求
A. 施工前应对材料、设备的材质、规格、型号等进行核对，核对无误后，严格按照设计要求和施工规范进行施工。

B. 由于本工程涉及面广、点多，并和其它专业交叉作业，因此材料和设备在现场倒运和临时堆放过程中，要充分做好保护工作。
C. 在工程施工时，需要充分做好施工准备工作，密切配合其它专业协调施工，以便做好工序交叉和搭接工作，确保安装一次到位，避免返工。

3、施工过程中的质量控制
（1）班组在施工前首先要熟悉图纸，工长的下达任务书时必须做出书面交底，并给班组认真讲解，让工人能够按要求施工。
（2）严禁施工班组私自修改施工图，不按图施工，如在施工中发现与图纸相冲突的地方由施工管理人员与设计院协商解决。
（3）工长和质检员定时抽查现场，发现不合格的地方及时纠正，把质量控制在施工过程中。
（4）在本工程施工中，除需要按照上述全国通用的施工规范、标准等进行指导和具体操作施工外，还需要有关工程施工安装方面的地方要求和强制性规定文件内容，以避免因对情况不了解而在施工过程中引发不必要的返工、停工、窝工等不良事情发生。

4、成品保护
（1）施工员在“技术交底”中对成品保护应进行交底，并落实检查实施情况；质安员检查成品保护情况，发现问题，调查原因进行分析，并提出整改措施，立即进行整改。
（2）对完成的安装工作，将通知有关专业施工人员注意，避免施工损坏成品；并在明显部位张贴提示标语，提醒有关人员注意；根据现场施工进度，在其他专业施工有可能危及管道系统的作业时，我方派人在现场监督。
（3）对于完成的管道部分用塑料胶带包严，未完成的管道做好封口，以防杂物造成管道堵塞。
（4）在回填土时，对已铺设好的管道上部要先用细土覆盖，并逐层夯实，不许在管道上部用蛤蟆夯等机械夯实。
（5）不许在安装好的托、吊管道上搭设架子或拴吊物品。

5、其他质量保证措施
（1）严格执行项目质量目标的承诺，并根据施工组织管理大纲文件要求具体指导和管理施工，确保质量方针和目标的实施，用工作质量保证工程创优质量。
（2）根据本专业实际情况，在充分结合本公司现有综合实力的基础上，在公司针对本工程的总体创优规划的指导下，制定本专业工程施工创优计划，落实创优措施，以保证创优目标的实现。
（3）针对系统内所存在的施工难点、施工要点等，将通过特殊培训、专题研讨、多方论证等的方式方法加以妥善解决，真正做到慎重对待过程中出现的每一个问题，不回避、不迁就任何可能带来不良后果的问题，以确保每一步工作的百分之百合格，为工程创奠定坚实的工作基础。
（4）质量监督制度和质量岗位责任制，明确分工职责，落实质量控制责任，各行其职，严格隐蔽工程预检制度，上道工序检查不合格，不能进行下道工序，加强工程质量控制，将质量问题消灭在过程中

五、安全和文明施工措施
1、安全施工保证措施
（1）安全施工服从总包单位管理。
（2）提高全体施工人员的安全生产意识，牢固树立“安全为了生产，生产必须安全”的思想，在施工生产中不仅要注意自己个人的安全，更要注意周围他人的安全。
（3）作好职工的入场教育，坚持“三上岗一讲评”制度，定期对职工进行安全教育，建立定期安全检查制度，建立各类人员的岗位安全责任制。
（4）制定有针对性的安全技术措施，施工前对施工班组进行技术交底，并双方履行签字手续。
（5）实施施工生产“安全否决权”制度，专业安全员有权终止施工中违章作业，并限期进行整改，在整改后经检查同意方准继续进行施工。
（6）认真贯彻安全帽、安全网、安全带的“三宝”使用要求。
（7）严禁在施工作业面上互相抛丢材料、工具及物件，以及从施工作业面上向下抛丢杂物，以免坠落物件打击伤人。
（8）施工机械设备的设置及使用必须遵守《建筑机械使用安全技术规程》的有关规定，设防护罩，漏电保护器等安全防护装置必须齐全、有效，并按照各种施工机械设备有关规定和要求进行保养与维修。
（9）现场施工用电严格遵照《施工现场临时用电安全技术规范》的有关规定及要求和总承包的总体布置进行架设，并定期对闸刀开关、插座及漏电保护器的灵敏度进行常规的使用安全检查。
（10）专人负责现场保卫工作，落实安全措施，注意防火防盗和产品保护，避免事故发生。

2、文明施工的保证措施
（1）坚持政治思想工作领先，营造文明施工气氛
进场施工时，先组织全体施工人员学习建设部15号令中关于文明施工的规定和省、市政府及建委部门有关文明施工的规定和标准。宣讲《建筑安装工人安全技术操作规程》等有关规程和规范。使全体施工人员从思想上认识创建文明施工工地的重要性和必要性。提高大家严格执行文明施工的有关规定、规程和规范的自觉性。表扬好人好事，批评违章操作和各种不文明行为。从各方面营造文明施工管理的良好气氛。把创建文明施工的活动纳入本公司开展的形象教育宣传活动中，教育职工把工地作为公司的一个“窗口”，为维护公司的声誉，树立良好的社会形象而作出自己的贡献。
（2）落实各项文明施工管理措施
A、文明施工服从总包单位管理
B、现场办公室、工具房、民工房、仓库的文明管理措施
a办公室要清洁、整齐、有序，有关制度全部上墙张挂。
b工具房、民工房要保持整洁，不在通道上堆放杂物，严禁乱拉、乱接电线和使用电炉及一切电热器具。确需煮食和烧开水的，要到专门设置的公用地方进行。
c仓库物料经检验合格的要上架堆放，放置整齐、有序，并做出标识。库内保持整洁，道路要畅通无阻。
d严禁在施工现场烧香拜佛或用蜡烛照明，不准躺在床上吸烟，乱丢烟头。
e全体员工必须礼貌待人，使用文明用语。

C、环境卫生管理措施
a按规定在施工现场设置厕所和淋浴室，并由专人每日负责打扫卫生，清除异臭味。
b食堂清洁卫生由食堂工作人员负责打扫并保持。
c施工现场、办公室、工具房、仓库、民工房等环境卫生设专人清扫，保持整齐、清洁、卫生。
d文明施工领导小组成员对现场文明施工、环境卫生情况作定期检查和随时抽查，发现不符合要求的责令即时整改。整改不力者按规定执行处罚。
D、加强综合治理，全面推进文明施工管理
a工地实行综合治理责任制，文明施工领导小组为本工地综合治理组组长，负责对该项工作的组织领导，把各项责任落实到具体人员身上。
b加强对进场人员的管理教育工作，特别要做好岗前培训和安全、纪律、法制教育。
c设立消防工作档案，各种消防措施、资料及时整理存档，以备检查和追溯。
d主动搞好周边关系，与邻近居民、企、事业单位保持联系，建立睦邻友好关系，尊重当地居委会、派出所，争取支持和理解，相互配合搞好附近地方的综合治理工作。
e工程竣工后一个月内拆除工地临时设施，并将周围环境清扫干净，真正做到工完料净、场地清。

六、施工工期保证措施
1、工期保证措施
（1）在施工现场，施工管理小组在项目经理的统一管理下，服从总包单位的综合管理，遵守有关管理制度，并与其他专业做好配合及协调工作，高效率、高质量的做好现场的安装工作，确保雨水系统工程的安装按计划进度进行。材料进场后，我方将派技术人员与业主、设计院、总包紧密配合，对施工进度总控制计划实行跟踪、记录、检查、分析，并根据实际情况进行调整，确保安装工作的顺利进行。
（2）在本系统内选择能打硬仗的、施工技术过硬的、有丰富施工经验的施工班组组成作业队，承担本工程的施工任务。
（3）每周二召开全体管理人员会议，总结本周完成施工生产计划情况，部署下周的生产计划，每周对工程施工实际进度与总控制计划进行对比并做分析，不断改进。
（4）周（日）进度计划管理以工期目标为依据，层层分解落实总进度计划。项目施工员每周编制施工进度计划并向总包单位汇报，专业施工班长根据项目部施工进度计划实施，并将实施结果向项目部汇报，项目部明确班组工作进度目标，达到控制施工进度的目的。
（5）在施工质量、进场方面服从总包单位的统一协调管理，根据现场实际情况需要调整总施工进度计划时，需报业主、监理和总包单位审批，业主和监理单位批准后，要重新编制新的总进度计划，并由项目经理签认，发布各项目施工部落实执行。
（6）加强施工生产调度，进行调查研究，数据分析，检查分析计划执行情况，不断了解、掌握和解决施工生产中存在的问题，根据施工条件的变化，掌握停水、停电以及气象预报等情况，合理安排，对劳动力、机具、材料进行相应平衡调度，保证施工生产顺利进行。
（7）成立材料供应小组根据进度计划和材料供应计划安排。
2、施工进度计划（详见附表）
