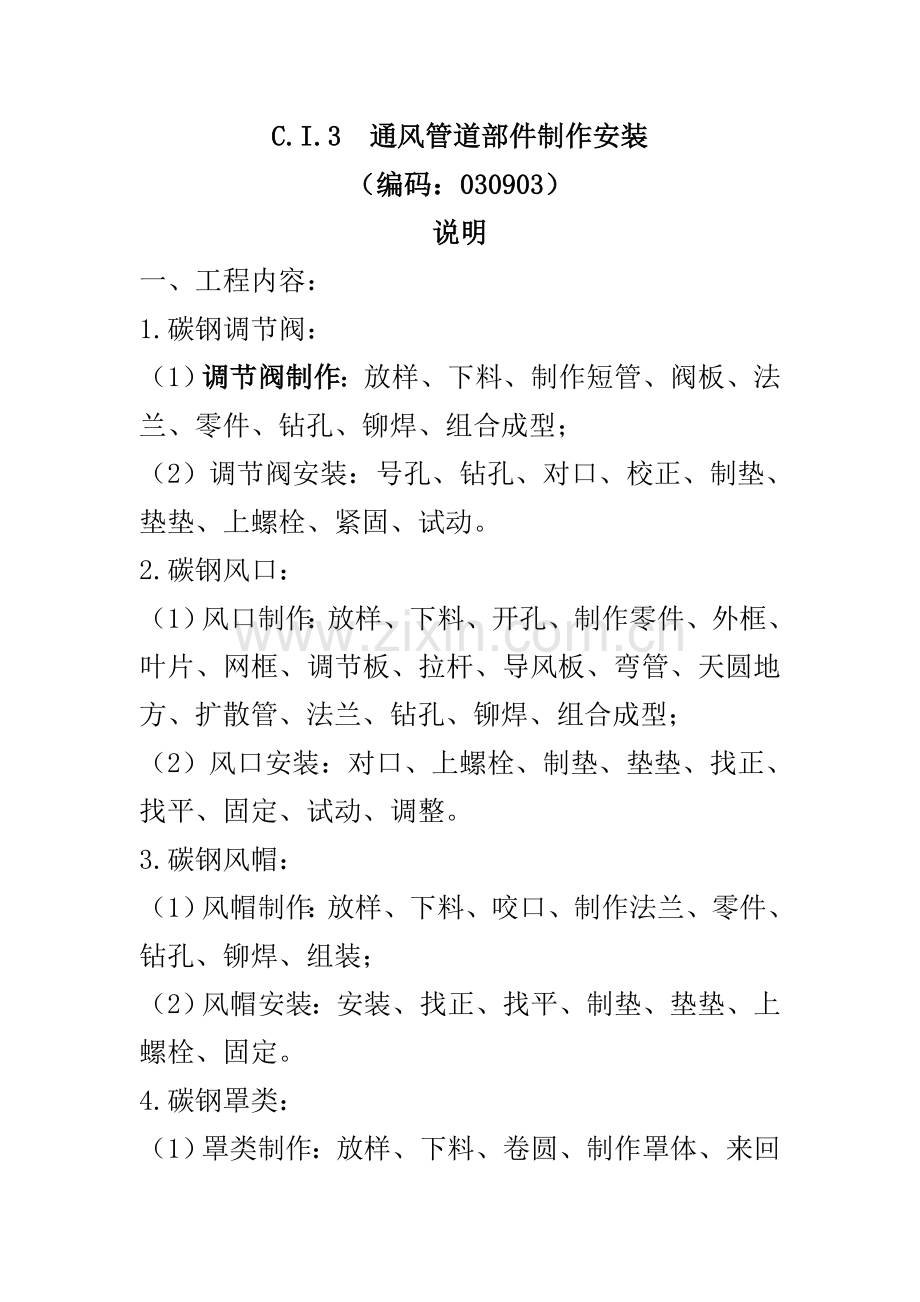

C.I.3 通风管道部件制作安装
（编码：030903）
说明
一、工程内容：
1.碳钢调节阀：
（1）调节阀制作：放样、下料、制作短管、阀板、法兰、零件、钻孔、铆焊、组合成型；
（2）调节阀安装：号孔、钻孔、对口、校正、制垫、垫垫、上螺栓、紧固、试动。
2.碳钢风口：
（1）风口制作：放样、下料、开孔、制作零件、外框、叶片、网框、调节板、拉杆、导风板、弯管、天圆地方、扩散管、法兰、钻孔、铆焊、组合成型；
（2）风口安装：对口、上螺栓、制垫、垫垫、找正、找平、固定、试动、调整。
3.碳钢风帽：
（1）风帽制作：放样、下料、咬口、制作法兰、零件、钻孔、铆焊、组装；
（2）风帽安装：安装、找正、找平、制垫、垫垫、上螺栓、固定。

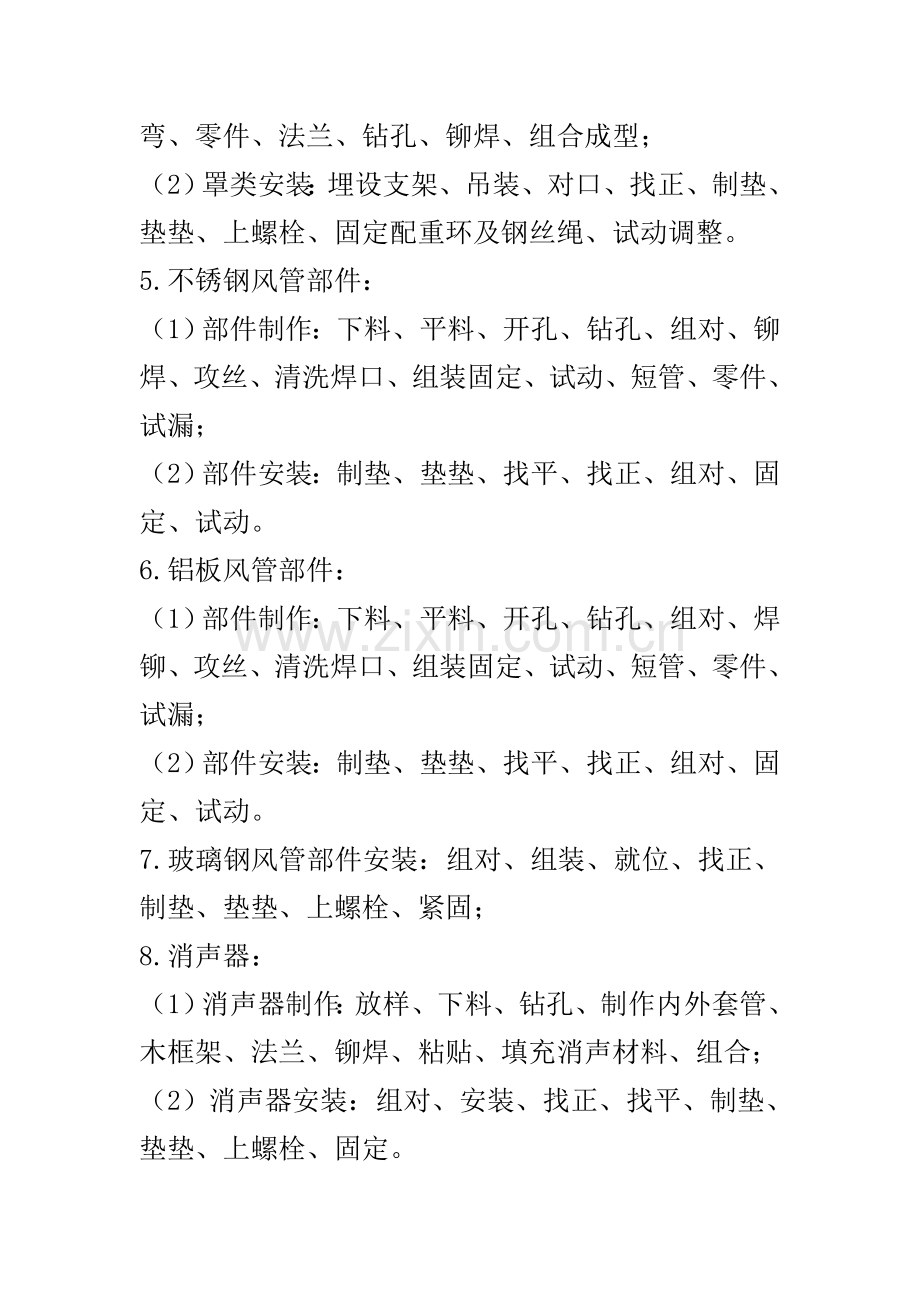

4.碳钢罩类：
（1）罩类制作：放样、下料、卷圆、制作罩体、来回弯、零件、法兰、钻孔、铆焊、组合成型；
（2）罩类安装：埋设支架、吊装、对口、找正、制垫、垫垫、上螺栓、固定配重环及钢丝绳、试动调整。
5.不锈钢风管部件：
（1）部件制作：下料、平料、开孔、钻孔、组对、铆焊、攻丝、清洗焊口、组装固定、试动、短管、零件、试漏；
（2）部件安装：制垫、垫垫、找平、找正、组对、固定、试动。
6.铝板风管部件：
（1）部件制作：下料、平料、开孔、钻孔、组对、焊铆、攻丝、清洗焊口、组装固定、试动、短管、零件、试漏；
（2）部件安装：制垫、垫垫、找平、找正、组对、固定、试动。
7.玻璃钢风管部件安装：组对、组装、就位、找正、制垫、垫垫、上螺栓、紧固；
8.消声器：
（1）消声器制作：放样、下料、钻孔、制作内外套管、木框架、法兰、铆焊、粘贴、填充消声材料、组合；
（2）消声器安装：组对、安装、找正、找平、制垫、垫垫、上螺栓、固定。
9.静压箱：
（1）静压箱制作：放样、下料、零件、法兰、预留预埋、钻孔、铆焊、制作、组装、擦洗；
（2）部件安装：测位、找平、找正、制垫、垫垫、上螺栓、清洗。
二、碳钢密闭式对开多叶调节阀与碳钢手动对开多叶调节阀执行同一项目。
三、碳钢蝶阀安装项目适用于圆形碳钢保温蝶阀，方、矩形碳钢保温蝶阀，圆形碳钢蝶阀，方、矩形碳钢
蝶阀。风管碳钢止回阀安装项目适用于圆形风管碳钢止回阀、方形风管碳钢止回阀。
四、碳钢百叶风口安装项目适用于碳钢带调节板活动百叶风口、单层百叶风口、双层百叶风口、三层百叶
风口、连动百叶风口、135型单层百叶风口、135型双层百叶风口、135型带导流叶片百叶风口、活动金属百叶风口。
五、碳钢散流器安装项目适用于碳钢圆形直片散流器、方形直片散流器、流线型散流器。
六、碳钢送吸风口安装项目适用于碳钢单面送吸风口、双面送吸风口。
七、带阀风口安装，可执行相应风口安装项目，其综合单价乘以系数1.1。
八、若安装的风口实际周长大于本定额所列的子目，按最大周长子目的综合单价乘以系数1.20计算。
九、碳钢罩类项目中不包括的排气罩可执行本章中近似的项目。
十、不锈钢板部件以电焊考虑的项目，如需使用手工氩弧焊者，其中人工费乘以系数1.238，材料费乘以系数1.163，机械费乘以系数1.673。
十一、铝板风管中凡以气焊考虑的项目，如需使用手工氩弧焊者，其中人工费乘以系数1.154，材料费乘以系数0.852，机械费乘以系数9.242。
十二、消声静压箱安装执行相应消声器安装子目。
工程量计算规则
一、碳钢标准部件依据设计型号、规格查阅本分册附录“国际通风部件标准质量表”，制作按其质量计算，安装按规格尺寸以“个”计算。
二、柔性软风管阀门安装以“个”为计量单位。
三、钢百叶窗及活动金属百叶风口制作以“m2”为计量单位，安装按规格尺寸以“个”为计量单位。
四、碳钢风帽制作安装依据设计型号、规格查阅本分册附录“国际通风部件标准质量表”，制作按其质量以“kg”为计量单位，安装以“个”为计量单位。
五、风帽筝绳按质量计算；风帽泛水以“m2”为计量单位。
六、碳钢罩类制作安装依据设计型号、规格查阅本分册附录“国标通风部件标准质量表”，制作按其质量以“kg”为
计量单位，安装除皮带防护罩和电机防雨罩以“kg”为计量单位外，其余均以“个”为计量单位。
