建筑节能专项施工方案(2).docx

目 录
一、编制依据 …………………………………………………………2
1、建设工程施工合同……………………………………………………2
2、施工图纸………………………………………………………………2
3、验收规范………………………………………………………………2
二、工程概况……………………………………………………………2
1、工程概况………………………………………………………………2
2、设计概况………………………………………………………………3
3、节能设计概况…………………………………………………………4
三、节能施工方案………………………………………………………6
1、外墙保温施工节能方案………………………………………………6
2、塑钢窗节能工程……………………………………………………21
3、屋面节能工程………………………………………………………26
4、采暖节能工程………………………………………………………30
5、电气节能工程………………………………………………………35四、节能工程验收………………………………………………………38
五、确保工程质量、安全、文明组织措施……………………………39
1、质量技术管理组织…………………………………………………39
2、施工质量保证措施…………………………………………………39
3、安全管理保证措施…………………………………………………41

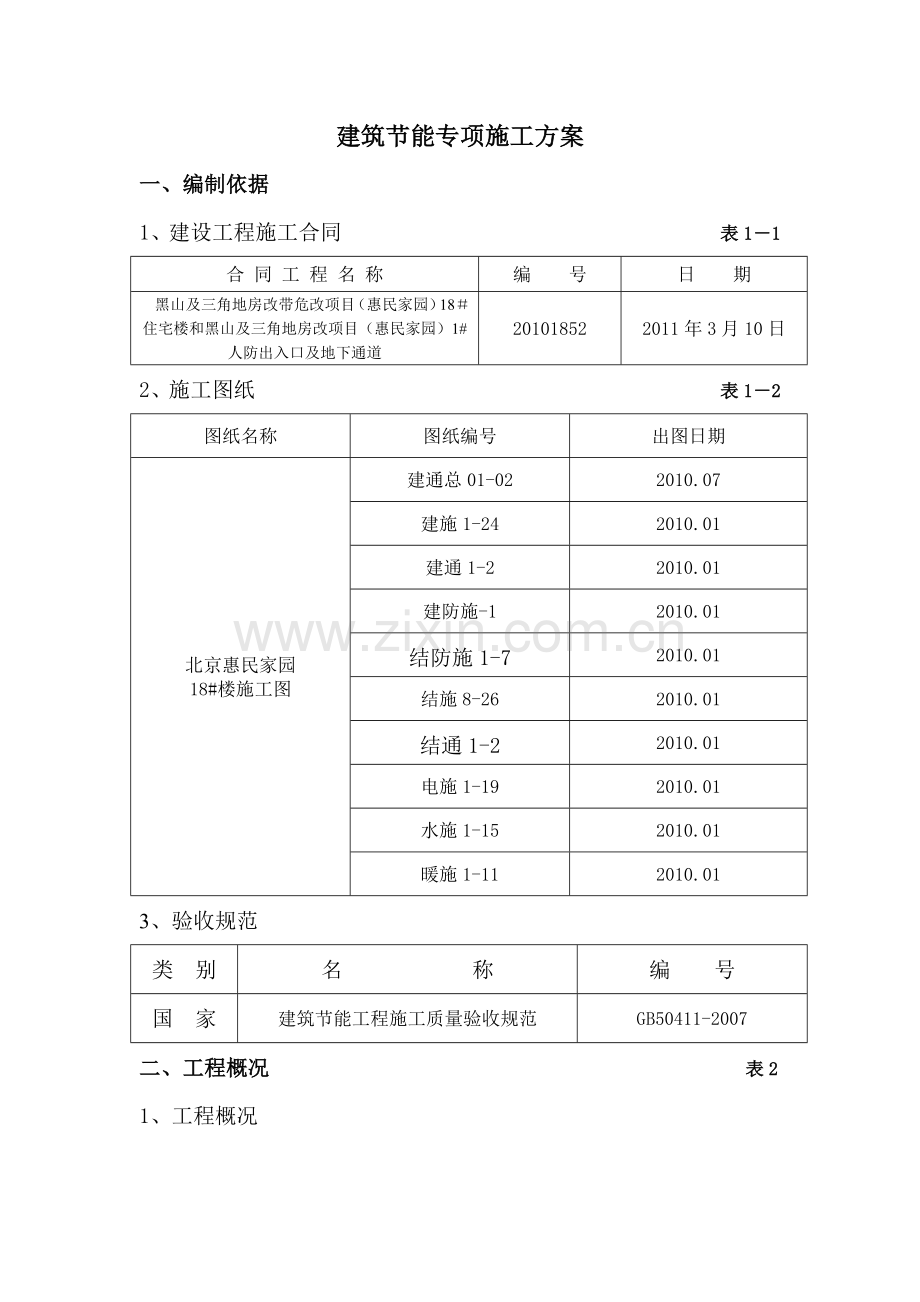

建筑节能专项施工方案
一、编制依据
1、建设工程施工合同 表1－1
合 同 工 程 名 称
编 号
日 期
黑山及三角地房改带危改项目（惠民家园）18＃住宅楼和黑山及三角地房改项目（惠民家园）1#人防出入口及地下通道
20101852
2011年3月10日
2、施工图纸 表1－2
图纸名称
图纸编号
出图日期
北京惠民家园
18#楼施工图
建通总01-02
2010.07
建施1-24
2010.01
建通1-2
2010.01
建防施-1
2010.01
结防施1-7
2010.01
结施8-26
2010.01
结通1-2
2010.01
电施1-19
2010.01
水施1-15
2010.01
暖施1-11
2010.01
3、验收规范
类 别
名 称
编 号
国 家
建筑节能工程施工质量验收规范
GB50411-2007
二、工程概况 表2
1、工程概况
工 程 名 称
黑山及三角地房改带危改项目（惠民家园）18＃住宅楼和黑山及三角地房改项目（惠民家园）1#人防出入口及地下通道
工 程 地 点
门头沟区黑山地区
建 设 单 位
北京昊泰房地产开发有限公司
设 计 单 位
北京中天建中工程设计有限责任公司
质量监督单位
门头沟区建委质量监督站
监 理 单 位
北京方正建设工程管理有限公司
施 工 单 位
北京房建建筑股份有限公司
合 同 性 质
总承包合同
合 同 范 围
土建工程、电气安装工程、给排水与采暖工程、通风和空调工程、智能建筑工程。
投 资 性 质
自筹
施 工 工 期
505日历天
开 竣 工日期
2011年3月15日 至 2012年7月31日
质 量 目 标
合格
现场管理目标
安全文明工地
2、建筑设计概况 表2－2
项 目
内 容
建筑面积（㎡）
15232.25
首层面积（㎡）
688.00
标准层面积（㎡）
678.70（含阳台）
地下面积（㎡）
1411.68其中：地下一层663.60 地下二层748.08
地上面积（㎡）
13667.57
层数及层高
地上20层、 地下2层、标准层高为2.80m
檐 高
57.5m
±0.000标高
相当于绝对标高118.80M
室内外高差
0.45m
功能分区
1.地上为住宅，地下一层为车库、地下二层为人防层
消防设计
1、 本工程为一类高层建筑，耐火等级为一级；
2、 地下分为两个防火分区，地上为一个防火分区；
3、 户门采用四防门，地下室楼梯口设乙级防火门，
节能设计
1、 1、18#楼为20层连塔住宅楼，朝向北偏西22°，体型系数 S = 0.33
2、 2、外墙保温采用70厚膨胀聚苯板；
3、外窗采用中空、安全玻璃；气密性能不低于4级
4、屋面保温采用60厚挤塑聚苯板，接触室外空气地板采用60厚挤塑聚苯板，不采暖房间上部地板采用喷超细无机纤维60厚，变形缝内挤塑聚苯板填实。
防 水
1、1、地下工程防水等级为一级，本工程地下室主体（底板，室外顶板及外墙）为钢筋混凝土结构，混凝土为防水混凝土S6，地下室主体外表面（即迎水面）防水层采用3+3厚自粘性聚酯胎SBS橡胶改性沥青防水卷材
屋2、屋面防水等级为Ⅱ级，使用年限15年，采用双层3+3厚SBS防水卷材。
3、本工程凡有水房间（含洗衣机位）地面及楼面均作防水涂料防水层，卫生间为1.5mm单组分聚氨脂涂膜防水。

3、节能设计概况
1）设计依据《居住建筑节能设计标准》 （DBJ11-602-006）考虑节能将此楼朝向北偏西22º，体形系数S=0.33
采用外墙外保温体系，墙身细部：女儿墙、檐口板、空调板、勒脚及窗井等部位均采取断桥保温措施，做法参见88j2-9图集。
2）设计要求：接触室外空气的地板、首层外挑阳台底面，不采暖房间的上部地板（地下一层自行车库、首层公共部位）

各部位保温厚度及做法一览表
序号
部 位
保温材料
保温材料厚度
构造做法
传热系数
W/(㎡.K)
1
屋顶
平屋面
挤塑聚苯板
60
88J5-1—24A1
0.57
2
外墙
聚苯板
70
88J2-9—外墙51M
0.60
3
接触室外空气地板
挤塑聚苯板
60
88J2-9—棚61W
0.41
4
不采暖房间上部地板
超细无机纤维
60
08BJ1-1—棚温3B
0.54
5
不采暖房间隔墙
玻珠保温砂浆
30
08BJ1-1内墙温2A
1.45
6

户门

2.00
7
封闭式变形缝内保温
挤塑聚苯板
填实
88J2-9—补2临缝2
0.80
3）外窗的节能设计
（1）各朝向外门窗窗墙比
朝 向
东
西
南
北
窗墙比
0.10
0.09
0.27
0.17
（2）外门窗构造做法及性能指标
框料选型
玻璃类型
间隔层厚度mm
传热系数
kW/(㎡.K)
塑 钢
普通中空
9
2.7
4）屋面节能设计
60厚挤塑聚苯板，
5）不采暖房间和接触室外空气地板的节能设计
6）采暖专业节能设计
进户设有DN100热计量总表两块，每户设一块热计量分表和电子温控开关一个。
7）电气专业节能设计
楼梯间、走廊均采用声光控白炽灯，地下均采用36W日光灯和26W节能灯，所有户内均为26W节能灯。
三、节能施工方案
1、外墙保温施工节能方案
1）编制依据
（1）建筑构造通用图集（墙身-外墙外保温）88J2-9
（2）《建筑节能工程施工质量验收规范》GB50411-2007
（3）《外墙外保温用聚合物砂浆质量检验评定标准》DBJ 01-63-2002
（4）《居住建筑节能保温工程施工质量验收规程》DBJ 01-97-2005
（5）《建筑装饰装修工程施工质量验收规范》GB50210-2001
（6）〈外墙外保温施工技术规程〉DB11/T 584-2008
2）外墙保温施工工法
本方案是以聚苯乙烯泡沫塑料为保温材料、耐碱玻纤网格布为增强材料，外墙外保温专用粘结砂浆粘贴保温板、外墙外保温专用罩面砂浆作面层的建筑外墙外保温体系的施工方法和验收标准。该外墙外保温体系基本构造见表1。
外墙外保温薄抹灰体系基本构造 表 1
基层
墙体
外保温作法
构造示意图
粘结层
保温层
抗裂保护层
外饰面
现浇混凝土墙或砌体砖墙等
聚合物粘结砂浆
①
聚苯乙烯泡沫塑料板

②
3-5mm厚外保温用罩面砂浆（内含增强用耐碱型玻纤网格布）
③
外饰面涂料

④

除遵守本方案外，尚应遵守国家及本市现行的有关标准的规定。
3）材料准备
材料
(1) 聚苯乙烯泡沫塑料板：应符合相关标准的要求（见表2）。

表2 聚苯板技术性能要求
表面
密度
(kg/m3)
导热
系数
(w/m·k)
吸水率
%
(v/v)
氧指数
(%)
压缩
强度(MPa)
抗拉强度(MPa)
厚度
(mm)
厚度
偏差
(mm)
20
≤0.041
≤4
≥30
≥60
≥0.1
70
±1.5
(2) 耐碱涂塑玻纤维网格布（以下简称网格布）：其技术要求见表3。
表3 网格布性能要求
网孔中心距 (mm)
含胶量
(%)
断裂应变(%)
单位面积质量
(g/m2)
耐碱断裂强力保留值
(N/50㎜)
4~6
≥20
≤5
≥160
≥750
（3）粘结砂浆和罩面砂浆技术性能指标须符合表4和表5要求。
表4 外墙外保温用粘结砂浆技术性能指标
试验项目
性能指标
拉伸胶接强度，MPa
(与水泥砂浆)
常温常态
≥0.70
耐水
≥0.50
耐冻融(冻融循环25次)
≥0.50
抗拉胶接强度，MPa
(与20±1kg/m3膨胀挤塑聚苯板)
常温常态
≥0.10且聚苯板破坏
耐水
≥0.10且聚苯板破坏
耐冻融
≥0.10且聚苯板破坏
可操作时间，h
≥2
表5外墙外保温罩面用砂浆性能指标
试验项目
性能指标
拉伸胶接强度，MPa
(与水泥砂浆)
常温常态
≥0.70
耐温
≥0.70
耐冻融
≥0.50
耐水
≥0.50
抗拉胶接强度，MPa
(与20±1kg/m3膨胀聚苯板)
常温常态
≥0.10且聚苯板破坏
耐水
≥0.10且聚苯板破坏
耐冻融
≥0.10且聚苯板破坏
可操作时间，h
≥2
柔韧性，28d压折比
≤3
24h吸水量，g/m3
≤1000
透水性（24h），ml
≤3
抗裂性 (厚度5mm以下)
无裂纹
4） 工具
手锯、壁纸刀、螺丝刀、扫帚、钢丝刷、滚刷、墨斗、电动搅拌器、冲击钻、抹子、打磨抹子、压子、托线板、2m靠尺等。
5）施工条件
外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》(GBJ301-88)中的相关要求。
操作地点环境温度和基底温度不低于5℃，风力不大于5级，雨
天不能施工。
清除施工基层上的浮灰、疏松物、油污和其它废弃物。
墙体保温的外立面施工使用外趴架，跳板应铺装妥当；或使用外吊蓝
施工，其租赁和安装由甲方提供。外墙体的孔洞由土建方堵实。
6）施工工艺
本做法粘板时由下往上施工，抹面时由上到下施工，按图1中的图框程序施工。
结构墙体基面必须清理干净，并检验墙面平整度和垂直度。用2m靠尺检查，最大偏差不大于5mm，超差部分应由土建方剔凿或用聚合物水泥砂浆修补平整。
（1） 粘贴聚苯板
①聚苯板切割：用电热丝切割器或手用刀锯切割，标准板面尺寸为1200×600×70mm,板厚误差±2mm，非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。
②粘结剂配制：将外保温专用粘接干粉与水按4：1比例配制，用电动搅拌器搅拌均匀，一次配制量必须在2小时内用完为宜。
③变形缝线两侧及门窗洞口边缘聚苯板侧边外露处粘贴200mm宽反包网格布，可根据实据情况将网格布先预粘于上述要求部位。
④用粘结剂在聚苯板面四周涂抹一圈粘接剂，宽50mm；板心按梅花形布设粘接点，间距150~200mm，直径100mm，见附图。
基 面 准 备
测量、放线
粘贴翻包玻纤网格布

打磨、修理、隐检
粘贴聚苯板
配胶粘剂
清理底墙面
材 料 准 备
挂 基 准 线
抹面层罩面砂浆
贴玻纤网格布压入砂浆
修 整、验 收
抹底层罩面砂浆
压入翻包及增强玻纤网格布
（20m以上）安装锚固件

外 饰 面 施 工

图1 施工工艺示意图
相关要求如下：(a) 聚苯板粘贴面积应不小于40%。(b)粘结层厚度以能调平聚苯板粘贴层为宜，约5mm，粘结层越厚，粘结缺馅越多，风流所产生的负压影响也越大。(c)抹完粘结剂后，立即将板立起粘贴，粘贴时轻揉、均匀挤压，并用托线板检查垂直平整，板与板间挤紧，碰头缝处不留粘结剂。粘贴聚苯板时应做到上下错缝，每贴完一块板，应及时清除挤出的粘结剂，板间不留间隙，如出现间隙，应用相应宽度的聚苯板填塞。(d)聚苯板粘贴1天后根据规范要求即可进行尼龙胀拴的固定工作（胀栓水平间距≤1200㎜；垂直间距≤600㎜；锚入主体墙深度≥50㎜）。具体做法见附图。
⑤聚苯板接缝不平处应用打磨抹子磨平，打磨动作宜为轻柔的圆周运动，磨平后应用刷子将碎屑清理干净。磨平工作应在挤塑聚苯板粘贴24小时后进行，以避免对聚苯板粘贴层的扰动。
（2）抹罩面砂浆底层
①配制外保温专用罩面砂浆：将罩面用干粉与水按4：1比例配制，用电动搅拌器搅拌均匀，一次配制量在2小时内用完为宜。
②在聚苯板表面均匀涂抹一层配制好的罩面砂浆，厚度为2~3mm。
（3）粘贴网格布
①门窗洞口处，沿45度角方向各加一层400×200mm网格布进行加强，加强网位于大面网格布下面。
②将大面网格布沿水平方向绷平，用抹子由中间向上、下两边将网格布抹平，将其压入底层抹面砂浆，网格布左右搭接宽度不小于100mm，上、下搭接宽度不小于80mm，不得使网格布皱褶、翘边。
③阴角及窗口作法见附详图。
（4） 抹罩面砂浆防护面层
①抹面层弹性聚合物砂浆，抹灰厚度以盖住网格布为准，约1~2mm，罩面砂浆总厚度约为3mm。
②罩面防护砂浆施工完成后，待面层砂浆干燥后方可进行下道工序。
③成品保护
·不能污染、损坏外窗及做完的饰面层。
·已完成的施工成品应做好保护，防止其它工序对成品的污染和损坏。
·室内施工时，不准从内向外倾倒垃圾，严防污染外墙饰面面层。
7）质量标准
（1） 保证项目
① 聚苯板、网格布的规格和各项技术指标，粘结砂浆、罩面砂浆的配制原料的质量，必须符合本规程及有关标准的要求。
检验方法：检查出厂合格证和检测报告。
② 聚苯板必须与墙面粘结牢固，无松动和虚粘现象。
检查数量：按楼每20m长抽查一处(每处3延米长)，但不小于3处，检查方法，观察和用手推拉检查。
③罩面砂浆与聚苯板必须粘结牢固，无脱层、空鼓，面层无爆灰和裂缝。
检查数量：按楼每20m长抽查一处(每处3延米长)，但不小于3处，
检查方法：用小锤轻击和观察检查。
（2） 基本项目
① 每块聚苯板与墙面的总粘结面积，不得小于40%。
检查数量：按每楼抽查三处，每处检查不小于2块。
检查方法：尺量检查取其平均值。
注：检查应在粘结剂凝结前进行。
②聚苯板碰头缝处不抹粘结剂。
检查数量：同4.2.1。
检查方法：观察检查。
③ 网格布铺设压贴密实，不应有空鼓、皱折、翘曲、外露等现象，搭接宽度左右不得小于100mm，上下不得小于80mm。
检查数量：同4.2.1。
检查方法：观察及尺量检查。
④ 聚合物水泥砂浆保护层总厚度不宜大于5mm。
检查数量：同4.2.1。
检查方法：尺量检查。
注：检查应在砂浆凝结前进行。
（3） 允许偏差项目
① 聚苯板粘贴允许误差应符合表6的规定。
②保温墙面层执行国家《建筑装饰装修工程施工质量验收规范》GB50210-2001中“一般抹灰工程”的表7规定。
（4）质量保证措施
①本工程质量目标设计：合格
②严格遵守《建筑工程施工技术规程》、《建筑工程质量检验与评定标准》。
③资料管理执行北京市建委下发的文件及甲方对各种文件管理制度，本工程为监理制，严格按照监理程序办事，对每道工序进行检查验收，做到资料齐全无误。
④建立健全质量保证体系，严格把关克服质量通病，质保体系内部执行三检制，既自检、互检、交接检制度。合格后报甲方及监理工程师验收，工序检验程序见下页框架图 。
⑤由于本工程施工质量要求高，必须建立健全施工质量管理体系，施工按操作规程规范精心组织安排施工，加强在施工前的技术交底、施工中间验收和隐蔽工程验收，使施工技术质量全方位受到监控，以高质量、高标准、认真管理来实现质量目标，具体实施如下：
⑥ 施工准备过程中的质量保证
a.做好施工图纸的审查工作。图纸是施工的依据，要保证施工过程质量，首先要认真研究和熟悉设计构思及业主意图，并在熟悉图纸的基础上进行图纸会审，其主要目的是提前发现设计中可能存在的差错与不便施工或难以保证质量之处，并提出改进意见，会同设计协商解决。
b.根据施工图纸、结合实际条件编制的施工方案，是保证工程项目施工经济合理、有计划、有秩序地进行的重要措施和先决条件。
c.搞好施工现场的准备工作。施工测量(水平、标高等)，现场布置、搭设临时设施和加工场地，组织材料设备进场等。
d.安排好施工人员。在工程项目管理中，选好施工人员是保证工程质量的基础，该项目在全公司范围内组织精兵强将，由公司统一协调、管理，对施工人员必须组织学习施工方案中的施工工艺、安全及环保措施，全面了解施工工艺中的施工步骤。
⑦施工过程中的质量保证
a.做好施工技术交底，坚持按业主或建筑师批准的设计图纸以及施工验收规范和操作规程、招标文件施工工艺施工。做好技术交底，对保证工程质量，减少施工差错，保证施工进度有着重要作用。按施工项目的主次，实行分级交底，并履行交底手续，做到层层把关。交底方式可用文字交底、样板交底和必要的施工示范交底。
b.加强施工工艺的管理，就是要保证工艺过程的先进性、合理性和相对稳定性，对主体墙面效果的施工，必须按施工工艺要求进行施工操作，从根本上减少、预防质量事故和不合格产品的发生。
c.坚持进行质量检查和验收。在施工的全过程中，始终坚持对各个项目和环节的质量检查，是保证和提高工程质量的重要手段，对已完成的分部分项工程，特别是隐蔽工程，必须进行验收，不合格的工程，不允许通过，不留隐患。上道工序不合格，不能进行下道工序的施工。
d.安排好施工顺序，搞好专业配合，科学地组织施工。
填充墙：
本楼内、外填充墙均采用空心砌块和水泥空心砖及加气混凝土块等节能材料所砌筑 。
（5）保温细部做法见附图（窗口防踩踏设施见88J2-9 19）

普通锚固示意图

2、塑钢窗工程节能
1）编制依据
类 型
名 称
编 号
国 家
《塑钢门窗安装及验收规程》
JGJ103---96.

惠民家园18#楼施工图纸

图 集
塑钢窗
88J13-1
国 家
《建筑节能工程施工质量验收规范》
GB50411-2007
本工程外门窗为塑钢门窗，普通中空玻璃，整窗热传指数2.7w/㎡·k。具有优良的节能、环保等特性。规格有平开窗、门连窗、阳台窗等不同规格的外窗。
2）一般规定
（1）塑钢门窗的规格、型号应符合设计要求，门窗进场后应对外观、品种、规格及附件等进行检查验收，对质量证明文件进行核查，质量证明文件有产品的出厂合格证、材质检验报告书等并加盖厂家印章。
（2）门窗进场抽样每一检验批数量（标准门窗）不应少于10％，并不得少于6樘，不足6樘应全数检验。
（3）外窗、阳台窗、连门组装窗、每一检验批抽检数量应不少于10％，且不得少于6樘，不足6樘应全数检验。
3）主控项目
（1）塑钢门窗的品种、规格应符合设计要求和相关标准的规定
（2）玻璃钢门窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。
（3）本地区为夏热冬冷地区，外门窗进场应进行复检，复检项目为气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点等项目。
（4）外门窗采用的玻璃品种应符合设计要求，中空玻璃应采用双道密封。
（5）金属附框的隔热断桥措施应与门窗框的隔热断桥措施相当。
（6）应对门窗的气密性做现场实体检验，检验结果应满足设计要求。
（7）附框与洞口之间的间隙应采取弹性密孔材料填充饱满，并使用密封胶密封；外门窗与附框之间的间隙应使用密封胶密封。
（8）外窗遮阳设施的性能、尺寸应符合设计和产品标准的要求；遮阳设施的安装位置正确、牢固，满足安全和使用功能的要求。
4）一般项目
（1）门窗扇密封条和玻璃镶嵌的密封条，其物理性能应符合相关标准的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密。
（2）中空玻璃的均压管应密封处理。
（3）外门窗遮阳设施调节应灵活，能调节到位。
5）门窗施工的主要机具及作业条件
（1）主要机具铝合金切割机、手电钻、冲击钻、小型电焊机、射钉枪、钢卷尺、墨斗等。
（2）主体结构经有关质量部门验收合格。工程之间已办好交接手续。
（3）按图纸要求尺寸弹好门窗中线，并弹好室内+0.5m水平线,外窗安装前应沿建筑物全高弹窗口边线。
（4）检查门窗洞口尺寸及标高是否符合设计要求。
（5）塑钢门窗表面粘贴保护膜，安装前检查保护膜，如有破损，应补粘后再行安装。
6）门窗工程施工工艺
（1）沿建筑物全高用大线坠引测门窗，在每层门窗处划线标记。并逐层抄测门窗洞口距门窗边线实际距离，需要进行处理的应记录和标识。
（2）门窗的水平位置应以楼层室内+0.5m的水平线为准向上反量出窗下皮标高，弹线找直。每层必须保持窗下皮标高一致。
（3）墙厚方向的安装位置应按设计要求和窗台板的宽度确定。
（4）门窗洞口偏位、不垂直、不方正的要进行剔凿或抹灰处理。
（5）安装塑钢门窗时，采用安装的的金属零件要符合要求。
（6）根据划好的门窗定位线，安装塑钢附框，然后用木楔临时固定。
（7）塑钢门窗附框与墙体的固定用固定片连接，固定片为1.5mm厚的镀锌板，长度根据现场需要进行加工。
（8）塑钢门窗附框与墙体洞口的连接要牢固、可靠，固定点的间距应不大于600mm，距框角的距离不应大于180mm。
（9）塑钢门窗附框安装固定后，先清净缝隙中的杂物，然后进行隐蔽工程验收，合格后及时用聚氨酯发泡剂填充门窗框与墙体之间的的缝隙。
（10）推拉门窗在门窗框安装固定后，将配好玻璃的门窗扇整体按入框内滑槽，调整好与扇的缝隙。
(11)五金配件与门窗连接用镀锌螺钉，安装的五金配件应结实牢固，使用灵活。
7)门窗工程的质量要求
(1)塑钢门窗的品种、类型、规格、性能、开启方向、安装位置、连接方式及型材的壁厚应符合设计要求。塑钢门窗的嵌缝及密封处理应符合设计要求。
(2)塑钢门窗必须安装牢固，并应开关灵活、关闭严密，无倒翘现象。推拉门窗扇有防脱落措施。
(3)塑钢门窗配件的型号、规格、数量应符合要求，安装应牢固，位置应正确，功能应满足使用要求。
(4)塑钢门窗表面应洁净、平整、光滑、色泽一致，无锈蚀，
大面积无划痕、碰伤。漆膜或保护层应连续。
(5)塑钢门窗附框与墙体之间的缝隙用聚氨酯发泡剂填嵌饱满，表面应光滑。
(6)塑钢门窗推拉门窗扇开关力应不小于100N。
(7)塑钢门窗扇的橡胶密封条应安装完好，不得脱槽。
(8)塑钢门窗排水孔应畅通，位置和数量应符合要求。
(9)塑钢门窗安装的允许偏差和检验方法见下表。
项次
项 目
允许偏差（mm）
检验方法
1
门窗槽口宽度、高度
≤2000
1.5
钢尺检查
＞2000
2.0
2
门窗槽口对角线长度差
≤2000
≤2.0
钢尺检查
＞2000
≤3.0
3
窗框槽口对角线尺寸之差
≤2000
≤2.0
钢尺检查
＞2000
≤3.0
3
窗框与窗扇搭接
1
钢尺检查
4
门窗横框的水平度
2
用1m水平尺和塞尺检查
5
门窗横框标高
5
钢尺检查
6
门窗竖向偏离中心
5
钢尺检查
7
双层门窗内外框间距
4
钢尺检查
8
推拉门窗与框搭接量
1.5
钢直尺检查
8)门窗工程的成品保护
(1)塑钢门窗装洞临时固定后，检查四周边框和中间框架并用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门窗框与附框之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥砂浆、灰水、喷涂材料等污染损坏玻璃钢门窗表面。在室内外湿作业未完成前，不能破坏门窗表面的保护材料。
(2)应采取措施，防止焊接作业时电焊火花损坏周围的塑钢门窗型材、玻璃等材料。
(3)严禁在安装好的塑钢门窗上安放脚手架或悬挂重物。经常出入的门洞口，应及时保护好门框。严禁施工人员踩踏塑钢门窗，严禁施工人员碰擦塑钢门窗。
(4)交工前撕掉保护胶纸时，要轻轻剥离，不得划破、剥落塑钢表面金属皮。
9)门窗工程中应注意的质量问题
(1)门窗框不正
安装前弹线找正，照线立框；正式固定前，应检验门窗框是否垂直。
(2)塑钢门窗面层污染
塑钢门窗施工时要贴保护膜进行保护，施工中应注意不得损坏保护膜。
(3)塑钢门窗渗水
塑钢门窗与附框连接处要用合格的丙酮胶封闭严密；推拉塑钢门窗应设置排水孔；外窗台抹灰层应低于内窗台，避免倒坡。
(4)外表面颜色不一
塑钢门窗进场要严格验收，避免色差过大；施工时注意保护面层，防止损坏，如有损坏应使用与门窗生产厂家一致的染色液体进行修补。
3、屋面节能工程
1）本工程屋面保温层为60厚挤塑聚苯板，不上人屋面做法为88J5-1屋24A1改为88J1-1中的屋11不上人屋面做法，上人屋面做法为88J1-1屋19C1，传热系数为0.48 W/m2.k。
2）一般规定
（1）屋面保温隔热工程的施工应在基层质量验收合格后进行，施工中应及时进行质量检查、隐蔽工程的验收和检验批验收，施工完成后应进行屋面分项工程验收。
（2）屋面保温隔热工程应对下列部位进行隐检，并应有详细的文字记录和必要的图像资料:
①、基层
②、保温层的敷设方式、厚度；板材缝隙填充质量；
③、屋面热桥部位；
（3）屋面保温隔热层施工完成后，应及时进行找平层和防水层的施工，避免保温隔热层受潮、浸泡或受损。
3）主控项目
（1）用于屋面节能工程的保温隔热材料，其品种、规格应符合设计要求和相关规定的标准。
（2）节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。
（3）屋面节能工程使用的保温隔热材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复检，复检应为见证取样送检。
（4）屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法，必须符合设计要求和有关标准的规定。
4）一般规定
（1）屋面保温隔热层应按施工方案施工，并符合下列规定：
①、松散材料应分层敷设、按要求压实、表面平整、坡向正确；
②、板材应粘贴牢固、缝隙严密、平整。
5）屋面保温施工准备
（1）进场的屋面保温材料要有中文标志的出厂质量合格证、企业标准、技术性能检测报告等相关资料，燃烧性能、抗拉强度、导热系数、密度等技术性能应符合设计要求并做复检。
（2）检验批按屋面面积每100m2抽查一处，每处10m2，且不得少于3处。
（3）屋面保温材料进行复试必须做以下几项检验：燃烧性能、抗拉强度、导热系数、密度等技术性能。
6）屋面保温作业条件
（1）铺设保温材料的基层施工完成后，将基层表面清扫干净，并使之平整、干燥，经检查验收合格后，方可进行下道工序。
（2）穿过屋面和墙面等结构层的管根部位，应用细石混凝土填塞密实，将管根固定。
（3）保温材料的运输、存放应注意防潮，防止损伤和污染，雨季应采取遮盖措施，防止水浸或雨淋。严禁在雨天进行保温层施工。
7）屋面保温层施工方法
干铺聚苯板保温材料，先将接触面清扫干净，聚苯板块应铺平垫稳，板之间的缝隙，应用同类材料的碎屑嵌填密实，表面应与相邻两板的高度一致。
8）屋面保温层质量标准
（1）板状保温材料应紧贴（靠）基层、铺平垫稳、拼缝严密、找坡正确。
（2）板状保温材料的保温层厚度允许偏差为±5％，且不得大于4mm。
9）屋面保温层成品保护
（1）在已铺好的屋面保温层上不得直接行走、运输小车，行走线路应铺垫脚手板。
（2）保温层施工完成后，应及时铺抹找平层，以减少受潮和水浸，尤其是在雨季施工，更要及时采取遮盖措施。
1）0应注意的质量问题
（1）保温隔热层功能不良
①保温材料密度过大，颗粒和粉末含量比例不均匀。
②保温材料铺设前含水量大，未充分晾干。
（2）保温层厚度不均匀
①抹找平层的方法不当，压实过程中保温层被挤压。
②保温材料本身厚度不均匀。
（3）对保温层厚度不均匀的预防措施
①进场材料必须严格检验，如发现不合格品，立即退场。
②保温层铺设时分层施工。分层铺设时，应掌握好各层的厚度，认真进行操作。
③在未达到强度标准的保温层上不得行走，车辆应在运输通道上行走，如遇找平层应边倒车边操作。

4、采暖节能工程
1）、一般规定
采暖系统节能工程的验收，可按系统、楼层等进行，并应符合节能规范相关要求。
2）、主控项目
（1）采暖系统节能工程采用的散热设备、阀门、仪表、管材、保温材料等产品进场时，应按设计要求对其类型、材质、规格及外观等进行验收，并经监理工程师检查认可，且应形成相应的验收记录。各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。
（2）采暖系统节能工程采用的PE-RT管材和保温材料等进场时，应对其下列技术性能参数进行复检，复检应为见证取样送检：
①PE-RT的导热系数、耐温要求。
②保温材料的导热系数、密度、吸水率。
（3）采暖系统的安装应符合下列规定：
①采暖系统的制式，应符合设计要求；
②散热设备、阀门、过滤器、温度计及仪表应按设计要求安装齐全，不得随意增减和更换；
③室内温度调控装置、热计量装置、水力平衡装置以及热力入口装置的安装位置和方向应符合设计要求，并便于观察、操作和调试；
④温度调控装置和热计量装置安装后，采暖系统应能实现设计要求的分室（区）温度控制、分栋热计量和分户或分室（区）热量分摊的功能。
（4） 采暖盘管及其安装应符合下列规定：
①采暖埋地盘管规格、型号应符合设计要求。
②管道敷设间距及位置应符合设计要求，埋地管道不允许有接头。
（5）采暖系统热力入口装置的安装应符合下列规定：
①热力入口装置中各种部件的规格、数量，应符合设计要求；
②热力计量装置、过滤器、压力表、温度计的安装位置、方向应正确，并便于观察、和维护；
③水力平衡装置及各类阀门的安装位置、方向应正确，并便于操作和调试。安装完毕后，应根据系统水力平衡要求进行调试并做出标志。
（6）采暖管道保温层的施工应符合下列规定：
①保温层应采用不燃或难燃材料，其材质、规格及厚度等应符合设计要求；
②保温管壳的粘贴应牢固、铺设应平整；硬质或半硬质的保温管壳每节至少应用防腐金属丝或难腐织带或专用胶带进行捆扎或粘贴2道，其间距为300mm-350mm，且捆扎、粘贴应紧密，无滑动、松弛及断裂现象；
③硬质或半硬质保温管壳的拼接缝隙不应大于5mm，并用粘贴材料勾缝填满；纵缝应错开，外层的水平缝应设在侧下方；
（7）阀门及法兰部位的保温层结构应严密，且能单独拆卸并不得影响其操作功能；
（8）采暖系统应随施工进度对节能有关的隐蔽部位或内容进行验收，并应有详细的文字记录和必要的图像资料。
（9）采暖系统安装完毕后，应在采暖期内与热源进行联合试运行和调试。联合试运转和调试结果应符合设计ºC要求，采暖房间温度相对与设计计算温度不得低于2ºC,且不高于1ºC。
3）一般项目
采暖系统过滤器等配件的保温层应密实、无空隙，且不得影响其操作功能。
4）节能采暖材料的准备
（1）本工程采暖管材采用PE-RT管材，是一种新型绿色环保管材。它采用先进的热熔连接技术，连接处的强度不但没有降低，还远远高于管材本身的强度，更增强了系统的严密性。
（2）PE-RT管材，具有以下优点：
①.卫生无毒。
②.线性膨胀系数较小，具有与金属管相当的强度，韧性好、耐冲击。
③.耐腐蚀、不结垢。可避免管道结垢后堵塞。
④.耐高温高压。
⑤.保温节能。导热系数仅为金属管道的二百分之一，用于采暖管道保温节能效果极佳。
⑥.质量轻。比重为金属管道的七分之一。
⑦.外形美观。产品内外壁光滑，流体阻力小，色泽柔和，造型美观。
⑧.安装方便可靠。采用热熔连接，无需套丝，数秒钟可完成一个接头连接。
⑨.使用寿命长。管道在正常使用寿命下可达50年以上。
（4）对管材、管件的外观质量要求：
①.管材内外壁应光滑平整，无气泡、裂口、脱皮和明显的痕纹、凹陷，色泽基本一致，冷热水管应有明显标识。
②.管件应完整、无缺损、无变形，合模缝、浇口处应平整、无开裂。
（5）每一层楼或每系统作为一个检验批，每检验批抽检间数（标准自然间）不得少于5％，并不得少于3间，不足3间时应全数检查，有防水要求的间数抽检不应少于5％，且不应少于4间，不足4间全数检查。
（6）保温隔热材料的产品类型、规格、等级、导热性能等应符合国家现行产品标准，材料的密度、压缩强度、阻燃自熄性等项目应符合设计要求。
（7）散热器的产品类型、规格、散热性能等应符合国家现行产品标准及设计要求。
（8）隔热铝箔、玻璃丝布等卷材的厚度、密度、抗拉强度应符合设计要求。
5）节能采暖系统的安装
（1）安装前要进行施工方案和施工技术交底。
（2）采暖工程地埋采暖管的安装，环境温度不宜低于5℃。
（3）按设计图纸的要求，进行放线、配管。同一通路的采暖管线应保持平行。
（4）地埋管道在地面垫层内严禁有接口。
（5）采暖管铺设于绝热层表面，用专用的管卡加以固定。
（6）采暖管固定点的间距：直管段不应大于1000mm，弯曲管段不应大于350mm。
（7）供水管上应设过滤装置。
6）热媒集、分水器安装：
（1）热媒集、分水器应加以固定。
（2）集、分水器水平安装时，其中心距地面应不大于300mm；当垂直安装时，集、分水器下端距地面应不大于150mm。
（3）采暖管进出地面至连接配件的管段应设置在硬质套管内。
（4）定购热媒集、分水器时，要留出放风管的接口。
（5）采暖管与集、分水器牢固连接后，应对采暖管的每一通道逐个进行冲洗，直至出水清净。
（6）采暖管严禁踩踏、用作支撑或借作它用；敷设采暖管的地面，应设明显标志，严禁在地面上剔凿或放置高温
