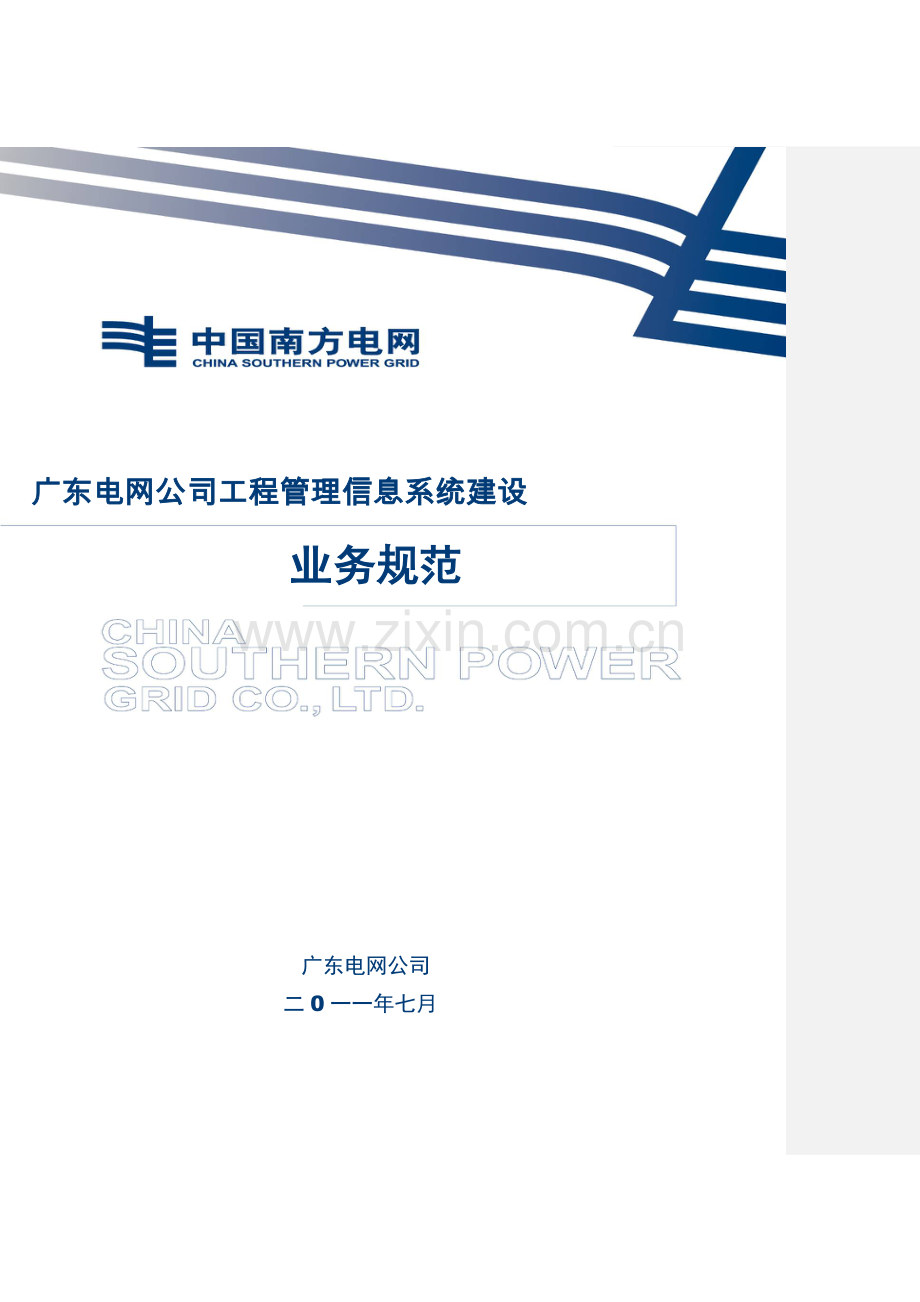

广东电网公司工程项目管理信息系统建设业务规范.docx

广东电网公司
二0一一年七月
广东电网公司工程管理信息系统建设
业务规范
需求规格说明书

目 录
1 引言 1
1.1 编写说明 1
1.2 定义 1
1.3 术语 2
1.4 编制依据 2
2 业务蓝图 3
2.1 业务蓝图 3
3 业务规范 1
3.1 工程管理 1
3.1.1 项目设置 1
3.1.1.1 项目库管理 1
3.1.1.2 项目组织 2
3.1.2 项目管理 3
3.1.2.1 进度计划编制 3
3.1.2.2 进度计划调整 17
3.1.2.3 投产管理 19
3.1.3 技经管理 24
3.1.3.1 概（预）算 24
3.1.3.2 服务合同 37
3.1.3.3 合同支付 39
3.1.3.4 工程结算 46
3.2 设计管理 51
3.2.1 初步设计审查申请 51
3.2.1.1 定义 51
3.2.1.2 流程图 51
3.2.1.3 业务表单 52
3.2.2 初步设计审查意见上报 53
3.2.2.1 定义 53
3.2.2.2 流程图 53
3.2.2.3 业务表单 54
3.2.3 项目招投标 55
3.2.3.1 定义 55
3.2.3.2 流程图 56
3.2.3.3 业务表单 56
3.2.4 调度编号申请 57
3.2.4.1 定义 57
3.2.4.2 流程图 57
3.2.4.3 业务表单 58
3.2.5 设计变更 58
3.2.5.1 定义 58
3.2.5.2 流程图 59
3.2.5.3 业务表单 62
3.2.6 材料清册 65
3.2.6.1 定义 65
3.2.6.2 流程图 65
3.2.6.3 业务表单 66
3.3 施工管理 69
3.3.1 开工申请 69
3.3.1.1 定义 69
3.3.1.2 流程图 69
3.3.1.3 业务表单 70
3.3.2 工程量计量 71
3.3.2.1 定义 71
3.3.2.2 流程图 71
3.3.2.3 业务表单 72
3.3.3 阶段验收 74
3.3.3.1 定义 74
3.3.3.2 流程图 74
3.3.3.3 业务表单 75
3.3.4 竣工验收 75
3.3.4.1 定义 75
3.3.4.2 流程图 75
3.3.4.3 业务表单 76
3.3.5 验收问题 79
3.3.5.1 定义 79
3.3.5.2 流程图 79
3.3.5.3 业务表单 80
3.3.6 启动方案申报 80
3.3.6.1 定义 80
3.3.6.2 流程图 81
3.3.6.3 业务表单 81
3.4 监理管理 81
3.4.1 停/复工令 81
3.4.1.1 定义 81
3.4.1.2 流程图 82
3.4.1.3 业务表单 83
3.4.2 质量监督 85
3.4.2.1 定义 85
3.4.2.2 流程图 86
3.4.2.3 业务表单 88
3.4.3 质量管理 97
3.4.3.1 单位工程评定优良率 97
3.4.3.2 质量控制 98
3.4.3.3 质量问题管理 101
3.4.4 安全管理 104
3.4.4.1 安全控制 104
3.4.4.2 安全活动管理 108
3.4.4.3 安全技术交底 113
3.4.5 安全质量评分 114
3.4.5.1 定义 114
3.4.5.2 流程图 114
3.4.5.3 业务表单 114
3.4.6 “安全、优质、文明”样板工程创建 116
3.4.6.1 定义 116
3.4.6.2 流程图 116
3.4.6.3 业务表单 116
3.5 电子化移交 118
3.5.1 设备参数报送 118
3.5.1.1 定义 118
3.5.1.2 流程图 118
3.5.1.3 业务表单 119
3.5.2 电子化移交 127
3.5.2.1 定义 127
3.5.2.2 流程图 127
3.5.2.3 业务表单 127
3.6 工程资料管理 127
3.6.1 定义 127
3.6.2 流程图 128
3.6.3 业务表单 128
4 角色说明 128

1 引言
1.1 编写说明
为规范广东电网公司工程管理，广东电网公司（下称省公司）启动了“广东电网工程项目管理系统建设业务规范”研究项目，研究编写《广东电网公司工程项目管理信息系统建设业务规范》。本业务管理规范是对广东电网公司工程管理业务流程进行梳理、规范，为实现整个广东电网公司业务流程的规范统一和工程项目管理信息系统的统一建设打下良好基础。
1.2 定义
流程的走向按时间从左至右、按角色从上往下的原则编写；
采用MS-Visio2003做流程图描述，文档描述采用MS-Word2003与Adobe PDF；
采用A4纸纵向的页面格式（部分大表格采用A4纸横向的页面格式或A3纸）；
流程箭头线采用黑色实线表示，数据箭头线采用短划线表示；
流程框图说明：
序号
框图
说明
1

流程开始
2

流程结束
3

数据、报表
4

业务过程
5

信息系统处理的业务过程
6

流程参见：用于指示另一流程
7

决策、判断
8

注解
9

流程方向
10

数据方向

1.3 术语
计划内项目：指当年有年度投资计划的项目;
计划外项目：指当年没有年度投资计划的项目;
1.4 编制依据
1) 《广东电网公司电网工程项目竣工决算管理办法》
2) 《广东电网公司输变电工程建设管理办法》
3) 《广东电网公司输变电工程造价管理办法》
4) 《广东电网公司输变电工程前期工作管理办法》
5) 《广东电网公司输变电工程上报核准工作指引》
6) 《广东电网公司输变电工程竣工验收及启动投产管理规定》
7) 《广东电网公司输变电工程设计管理实施细则》
8) 《广东电网公司电网建设工程达标投产考核评定实施细则》

2 业务蓝图此图正由我公司开发组重新修改。下周一完成。

3 业务规范
3.1 工程管理
3.1.1 项目设置
3.1.1.1 项目库管理
项目库管理主要对已纳入年度投资计划的项目、可研批复完成的规划项目、提前开展设计/施工的项目、已投产的项目进行查看、管理。
项目库管理分为计划内项目库、计划外项目库、已有（投产）项目库。年度投资计划调整后，计划外项目库中的项目需要调整到计划内项目库中。工程全部投产后，须能够在已投产项目库中进行查询。
项目库中的项目来源于电网规划系统，当电网规划系统中的工程可研批复完成后，电网规划系统必需将工程项目的信息传入工程项目系统，主要包括：计划年度、计划投资金额、计划投产日期、本年度投产规模（变电容量、主变台数、500kV单回路长度、500kV出线回路数、220kV单回路长度、220kV出线回路数、110kV单回路长度、110kV出线回路数）。并且需要标示此工程是否列入了年度投资计划还是提前开展。
3.1.1.1.1 计划外项目库
3.1.1.1.1.1 定义
工程建设部对未纳入年度投资计划，但是需要提前开展的项目归入计划外项目库进行管理。
3.1.1.1.1.2 流程图
无需
3.1.1.1.1.3 业务表单
基建项目任务书

广东电网公司××供电局基建项目任务书
项目名称

省公司编码

建设性质

电压等级

可研批复估算总投资

计划开工日期

计划投产日期

本期建设规模
主变容量 （MVA） × 主变台数 （台）
500kV出线回长 (km) 500kV出线回路数 （回）
220kV出线回长 (km) 220kV出线回路数 （回）
110kV出线回长 (km) 110kV出线回路数 （回）
最终建设规模
主变容量 （MVA） × 主变台数 （台）
500kV出线回长 (km) 500kV出线回路数 （回）
220kV出线回长 (km) 220kV出线回路数 （回）
110kV出线回长 (km) 110kV出线回路数 （回）
建设地址

所属县区

主要建设内容

一、立项依据、可行性和必要性论证（包括目前现状、存在问题和改造必要性）

二、项目实施内容和方案论证（说明具体内容、工程模型、关键技术问题、计划达到的技术经济指标、工程实施条件等）

表3.1.1-1基建项目任务书
1） 必填项目为：项目名称; 申请日期;申请人； 申请单位; 建设性质;电压等级；
项目性质；计划投产日期；本期建设规模;最终建设规模。
2） 建设性质分为：□新建；□扩建；
3） 电压等级分为：□35kV；□110kV；□220kV；□500kV；
4） 建设规模，线路部分按照电压等级区分回数和长度，变电容量依据台数细分各主变容量。(按电压等级描述工程建设规模)
5） 所属县区是指某个项目建设地址的所在区县局。如广州局某个项目的建设地址在越秀区，则所属区域应填写越秀区
6） 省公司编码生成规则：省公司工程编码生成规则如下：
X X XX XX XXX
| | | | |
项目省份______| | | | |
项目属性__________| | | |
电压等级_______________| | |
立项年份____________________| |
项目序号_________________________|

项目省份：D代表广东省； 项目属性：J代表基建电网项目；
电压等级：11代表110千伏、22代表220千伏、55代表550千伏；
立项年份：取年份的后两位数字； 项目序号：采用流水顺序号；
例如： DJ2210001
3.1.1.1.2 计划内项目库
3.1.1.1.2.1 定义
用于管理每年已审批通过的年度投资计划的项目，项目全规模投产后，须标示为‘已投产’，并可以在‘已投产项目库’中查询到。
3.1.1.1.2.2 流程图
无需

3.1.1.1.2.3 业务表单
3.1.1.1.2.3.1 年度投资计划表

2010年广东电网公司XX供电局建设投资计划表
项 目 名 称　
项目编码
电压等级　
建设性质
总投资
截止2008年底累计完成投资
2009年预计完成投资
投资年度　
投资金额
计划投产日期
主要建设内容　
建设规模
变电容量(ＭVA)　
主变台数
（台）
500kV单回路
长度(km)
500kV出线回路数(回)
220kV单回路长度（km）　
220kV出线回路数(回)　
110kV单回路长度（km）
110kV出线回路数(回)

表2.1.2-1年度投资计划表
3.1.1.1.3 已投产项目库
3.1.1.1.3.1 定义
查看已投产的项目信息。
3.1.1.1.3.2 流程图
无需
3.1.1.1.3.3 业务表单
无
3.1.1.2 项目组织
3.1.1.2.1 定义
工程部主任指派输变电项目至各个项目负责人，并由各项目负责人指派各外协单位项目总负责人。各外协单位项目总负责人、总监、或项目经理指定该单位的其他项目成员。
项目组织包含：项目经理、专业工程师；项目经理及专业工程师均可以维护工程的参建单位、人员等信息。
参建单位由省公司工程部统一维护，各局可以维护参建单位在此工程中涉及的单位人员。
3.1.1.2.2 流程图
无需
3.1.1.2.3 业务表单
组织结构

外协单位名称*

单位类型*

单位地址

联系人*

联系电话

职务*

所属专业*

简述、备注

表3.2.1-1组织结构
1) 单位名称：单位类型主要分为：设计单位、监理单位、施工单位、其他
2) 所属专业：所属专业分为：土建、电气一次、电气二次、线路、通信、技经、其他
3) 职务：职务分为：
设计单位：设总、总工、各专业主设、各专业设计人
监理单位：技术负责人、项目总监、监理专业工程师
　　　 施工单位：项目经理、项目总工、专职安全员、专业工程师
3.1.2 项目管理
3.1.2.1 进度计划编制
3.1.2.1.1 定义
工程建设部项目经理根据年度计划和省公司下达的计划投产时间要求编制《一级里程碑进度计划表》，项目经理不能对一级里程碑节点进行修改或删除操作。一级进度分为：可研批复日期、设计招标日期、初设完成日期、初设审批完成日期、主设备定货日期、施工图及预算完成日期、施工招标完成日期、变电站土建施工、变电站电气安装、线路施工、投产日期。除变电站土建施工、变电站电气安装、线路施工外，其他8个里程碑由项目经理填报且只填报计划完成日期即不需要填写计划开始日期。
项目经理编制完一级进度后，上报给工程部领导、省公司审核确认，形成省公司考核的一级进度。审核通过后一级进度锁定不能再进行编辑。110kV和220kV由各地市局审核，500kV由省公司审核。
施工单位根据工程建设部项目经理制定的一级进度基础上依据进度模板以单项工程为单位编制变电站土建施工、变电站电气安装、线路施工的二级进度计划（计划开始日期、计划完成日期）以及二级进度的关键里程碑点。施工单位根据实施情况可添加或取消关键里程碑点，但在取消关键里程碑点时，需注明取消的原因。在编制二级进度时应注意，进度的计划完成日期不能超过一级进度的计划完成日期。
施工单位编制后上报监理、工程建设部项目经理审核，审核通过后二级进度锁定不能进行修改或删除。若要修改或删除，需要走进度计划调整流程。审批通过后，发起人可对进度进行调整。
在项目实施过程中，相关负责人及时填报项目的实际完成日期，对于一级进度只需填报实际完成日期，不需要填写完成比例。其中可研批复实际完成日期由规划系统同步实际完成日期;设计招标日期、主设备定货日期、施工图及预算完成日期由工程部项目经理填报，招标实际完成日期（相同电压等级的变电、线路招标完成最后一个招标日期）由招投标专责或技经专责填报;初步设计完成日期由系统自动获取，当设计单位向建设单位申请初步设计审查申请时，建设单位审批通过后，设计单位的申请时间做为初步设计的实际完成日期。初设审批完成日期由系统自动获取，当工程建设单位项目经理向省公司上报初设审查意见时，省公司审批通过后，省公司审批通过的日期做初设实际完成日期。
变电站土建施工、变电站电气安装、线路施工的实际进度根据工程量计量进行自动填报。
填报规则：变电站土建施工、变电站电气安装、线路施工二级进度的实际开始日期、实际完成日期是由施工单位填报。任务完成比例是审批通过后的工程量累计完成比例。
变电站土建施工、变电站电气安装、线路施工的里程碑点以概算结构及节点为依据，二者以节点名称为对应关系的唯一标识。
未进入施工阶段前的里程碑，实际完成日期比计划完成日期晚一周，该节点的受控情况是受控。
3.1.2.1.2 流程图
进度编制

3.1.2.1.3 业务表单
3.1.2.1.3.1 一级进度模板（500kV项目）
序号
进度节点名称
计划完成时间
实际完成时间
1
可研批复日期

2
设计招标日期

3
初步设计完成日期

4
初步设计审查完成日期

4-1
建设单位内审日期

4-2
南网组织审查会议日期

5
主设备定货日期

5-1
主变定货完成日期

5-2
GIS（断路器）定货完成日期

6
施工图及预算完成日期

7
施工招标完成日期

8
变电站土建施工

9
变电站电气安装

10
线路施工

11
投产日期

建设单位内审日期、南网组织审查会议日期、主变定货完成日期、GIS（断路器）定货完成日期、施工图及预算完成日期、投产日期由工程部项目经理填报。当主变、GIS(断路器)申购批复后，即可填写主变定货完成日期、GIS（断路器）定货完成日期的实际完成日期。即以主变、GIS(断路器)申购批复日期做为主变定货完成日期、GIS（断路器）定货完成日期的实际完成日期。
3.1.2.1.3.2 一级进度模板（220kV项目）
序号
进度节点名称
计划完成时间
实际完成时间
1
可研批复日期

2
设计招标日期

3
初步设计完成日期

4
初步设计审查意见上报筑建厅日期

4-1
建设单位内审日期

4-2
省公司审查会议日期

5
主设备定货日期

5-1
主变定货完成日期

5-2
GIS（断路器）定货完成日期

6
施工图及预算完成日期

7
施工招标完成日期

8
变电站土建施工

9
变电站电气安装

10
线路施工

11
投产日期

建设单位内审日期、省公司审查会议日期、主变定货完成日期、GIS（断路器）定货完成日期、施工图及预算完成日期、投产日期由工程部项目经理填报。当主变、GIS(断路器)申购批复后，即可填写主变定货完成日期、GIS（断路器）定货完成日期的实际完成日期。即以主变、GIS(断路器)申购批复日期做为主变定货完成日期、GIS（断路器）定货完成日期的实际完成日期。
3.1.2.1.3.3 一级进度模板（110kV项目）
序号
进度节点名称
计划完成时间
实际完成时间
1
可研批复日期

2
设计招标日期

3
初步设计完成日期

4
初设审批完成日期

4-1
初步设计审查意见上报日期

5
主设备定货日期

5-1
主变定货完成日期

5-2
GIS（断路器）定货完成日期

6
施工图及预算完成日期

7
施工招标完成日期

8
变电站土建施工

9
变电站电气安装

10
线路施工

11
投产日期

初步设计审查意见上报日期、主变定货完成日期、GIS（断路器）定货完成日期、施工图及预算完成日期、投产日期由工程部项目经理填报。当主变、GIS(断路器)申购批复后，即可填写主变定货完成日期、GIS（断路器）定货完成日期的实际完成日期。即以主变、GIS(断路器)申购批复日期做为主变定货完成日期、GIS（断路器）定货完成日期的实际完成日期。
3.1.2.1.3.4 变电工程土建工程（500kV项目）

序号
工程或费用名称
计划完成时间
实际完成时间
是否关键点
一
变电主辅生产工程

（一）
主要生产工程

1
主要生产建筑

1.1
主控制室

是　
1.2
继电器室

1.3
配电装置室

2
屋外配电装置建筑

2.1
主变压器系统

是　
2.2
500kV构架及基础

是
2.3
500kV设备支架及基础

2.4
高抗系统

2.5
220kV构架及设备基础

2.5.1
220kV构架及基础

是
2.5.2
220kV设备支架及基础

2.6
35/66kV设备支架及基础

2.7
站用变压器系统

2.8
无功补偿设备基础

2.9
避雷针塔

2.10
电缆沟道

2.11
栏栅及地坪

3
供水系统建筑

3.1
站区供水管道

3.2
综合水泵房

3.3
蓄水池

3.4
消防水池

（二）
辅助生产工程

1
辅助生产建筑

1.1
综合楼

1.2
警传室

1.3
变压器搬运轨

2
站区性建筑

2.1
场地平整

是
2.2
站区道路及广场

2.3
站区排水

2.4
围墙及大门

3
消防系统

3.1
消防水泵房

3.2
雨淋阀室

3.3
站区消防管路

3.4
特殊消防系统

4
特殊构筑物

4.1
挡土墙

4.2
防洪排水沟

4.3
护坡

5
站区绿化

二、
与站址有关的单项工程

1
地基处理

1.1
场地平整

1.2
大型土石方

1.3
基础工程

2
站外道路

3
站外电源

4
站外水源

5
站外通信线路

6
临时工程

7
验收

8
投产

3.1.2.1.3.5 变电工程土建工程（220kV项目）

序号
工程或费用名称
计划完成时间
实际完成时间
是否关键点
一
变电主辅生产工程

（一）
主要生产工程

1
主要生产建筑

1.1
主控制室

是　
1.2
继电器室

1.3
配电装置室

2
屋外配电装置建筑

2.1
主变压器系统

是　
2.4
高抗系统

2.5
220kV构架及设备基础

2.5.1
220kV构架及基础

是
2.5.2
220kV设备支架及基础

2.6
110kV构架及设备基础

2.6.1
110kV构架及基础

是
2.6.2
110kV设备支架及基础

2.7
10kV构架及设备基础

2.8
站用变压器系统

2.9
无功补偿设备基础

2.10
避雷针塔

2.11
电缆沟道

2.12
栏栅及地坪

3
供水系统建筑

3.1
站区供水管道

3.2
综合水泵房

3.3
蓄水池

3.4
消防水池

（二）
辅助生产工程

1
辅助生产建筑

1.1
综合楼

1.2
警传室

1.3
变压器搬运轨

2
站区性建筑

2.1
场地平整

是
2.2
站区道路及广场

2.3
站区排水

2.4
围墙及大门

3
消防系统

3.1
消防水泵房

3.2
雨淋阀室

3.3
站区消防管路

3.4
特殊消防系统

4
特殊构筑物

4.1
挡土墙

4.2
防洪排水沟

4.3
护坡

5
站区绿化

二、
与站址有关的单项工程

1
地基处理

1.1
场地平整

1.2
大型土石方

1.3
基础工程

2
站外道路

3
站外电源

4
站外水源

5
站外通信线路

6
临时工程

7
验收

8
投产

3.1.2.1.3.6 变电工程土建工程（110kV项目）

序号
工程或费用名称
计划完成时间
实际完成时间
是否关键点
一
变电主辅生产工程

（一）
主要生产工程

1
主要生产建筑

1.1
主控制室

是　
1.2
继电器室

1.3
配电装置室

2
屋外配电装置建筑

2.1
主变压器系统

是　
2.6
110kV构架及设备基础

2.6.1
110kV构架及基础

是
2.6.2
110kV设备支架及基础

2.7
10kV构架及设备基础

2.8
站用变压器系统

2.9
无功补偿设备基础

2.10
避雷针塔

2.11
电缆沟道

2.12
栏栅及地坪

3
供水系统建筑

3.1
站区供水管道

3.2
综合水泵房

3.3
蓄水池

3.4
消防水池

（二）
辅助生产工程

1
辅助生产建筑

1.1
综合楼

1.2
警传室

1.3
变压器搬运轨

2
站区性建筑

2.1
场地平整

是
2.2
站区道路及广场

2.3
站区排水

2.4
围墙及大门

3
消防系统

3.1
消防水泵房

3.2
雨淋阀室

3.3
站区消防管路

3.4
特殊消防系统

4
特殊构筑物

4.1
挡土墙

4.2
防洪排水沟

4.3
护坡

5
站区绿化

二、
与站址有关的单项工程

1
地基处理

1.1
场地平整

是
1.2
大型土石方

1.3
基础工程

2
站外道路

3
站外电源

4
站外水源

5
站外通信线路

6
临时工程

7
验收

8
投产

3.1.2.1.3.7 变电工程设备安装（500kV项目）

序号
设备或材料名称
计划开始时间
完成时间
是否为关键点
一
变电主辅生产工程

（一）
主要生产工程

1
主变压器系统

1.1
主变压器

是
2
配电装置

2.1
屋内配电装置

2.1.1
500kV配电装置

是
2.1.2
220kV配电装置

是
2.1.3
35/66kV配电装置

是
2.2
屋外配电装置

2.2.1
500kV配电装置

是
2.2.2
220kV配电装置

是
2.2.3
35/66kV配电装置

是
3
无功补偿

3.1
高压电抗器

是
3.2
电容器

3.2
低压电抗器

4
控制及直流系统

4.1
计算机监控或监测系统

4.2
继电保护

4.3
直流系统

4.4
图像监视及安全防护系统

4.5
火灾报警系统

5
站用电系统

5.1
站用变压器

5.2
站用配电装置

5.3
站区照明

6
电缆及接地

6.1
全站电缆

6.1.1
电力电缆

6.1.3
电缆辅助设施

是
6.1.4
电缆防火

6.2
全站接地

7
通信及远动系统

7.1
通信系统

7.2
远动及计费系统

8
分系统调试及整套启动试运费

是
9
验收

是
10
投产

是
（二）
辅助生产工程

1
修配检修设备

2
试验设备

3
油及SF6处理设备

注：验收、投产无法与概算结构对应，由施工单位手工填报。（不需要有百分比）
3.1.2.1.3.8 变电工程设备安装（220kV项目）
序号
设备或材料名称
计划开始时间
完成时间
是否为关键点
一
变电主辅生产工程

（一）
主要生产工程

1
主变压器系统

1.1
主变压器

是
2
配电装置

2.1
屋内配电装置

2.1.2
220kV配电装置

是
2.1.3
110kV配电装置

是
2.1.4
20/10kV配电装置

2.2
屋外配电装置

2.2.2
220kV配电装置

是
2.2.3
110kV配电装置

是
2.2.4
20/10kV配电装置

3
无功补偿

3.1
高压电抗器

是
3.2
电容器

3.2
低压电抗器

4
控制及直流系统

4.1
计算机监控或监测系统

4.2
继电保护

4.3
直流系统

4.4
图像监视及安全防护系统

4.5
火灾报警系统

5
站用电系统

5.1
站用变压器

5.2
站用配电装置

5.3
站区照明

6
电缆及接地

6.1
全站电缆

6.1.1
电力电缆

6.1.3
电缆辅助设施

是
6.1.4
电缆防火

6.2
全站接地

7
通信及远动系统

7.1
通信系统

7.2
远动及计费系统

8
分系统调试及整套启动试运费

是
9
验收

是
10
投产

是
（二）
辅助生产工程

1
修配检修设备

2
试验设备

3
油及SF6处理设备

注：验收、投产无法与概算结构对应，由施工单位手工填报。（不需要有百分比）
3.1.2.1.3.9 变电工程设备安装(110kV项目)
序号
设备或材料名称
计划开始时间
完成时间
是否为关键点
一
变电主辅生产工程

（一）
主要生产工程

1
主变压器系统

1.1
主变压器

是
2
配电装置

2.1
屋内配电装置

2.1.3
110kV配电装置

是
2.1.4
20/10kV配电装置

2.2
屋外配电装置

2.2.3
110kV配电装置

是
2.2.4
20/10kV配电装置

3
无功补偿

3.1
高压电抗器

是
3.2
电容器

3.2
低压电抗器

4
控制及直流系统

4.1
计算机监控或监测系统

4.2
继电保护

4.3
直流系统

4.4
图像监视及安全防护系统

4.5
火灾报警系统

5
站用电系统

5.1
站用变压器

5.2
站用配电装置

5.3
站区照明

6
电缆及接地

6.1
全站电缆

6.1.1
电力电缆

6.1.3
电缆辅助设施

是
6.1.4
电缆防火

6.2
全站接地

7
通信及远动系统

7.1
通信系统

7.2
远动及计费系统

8
分系统调试及整套启动试运费

是
9
验收

是
10
投产

是
（二）
辅助生产工程

1
修配检修设备

2
试验设备

3
油及SF6处理设备

注：验收、投产无法与概算结构对应，由施工单位手工填报。（不需要有百分比）

3.1.2.1.3.10 架空线路工程
序号
工程或费用名称
计划完成时间
实际完成时间
是否为关键点
一
一般线路本体工程

塔基交地

是
1
土石方工程

是
2
基础工程(关键点)
