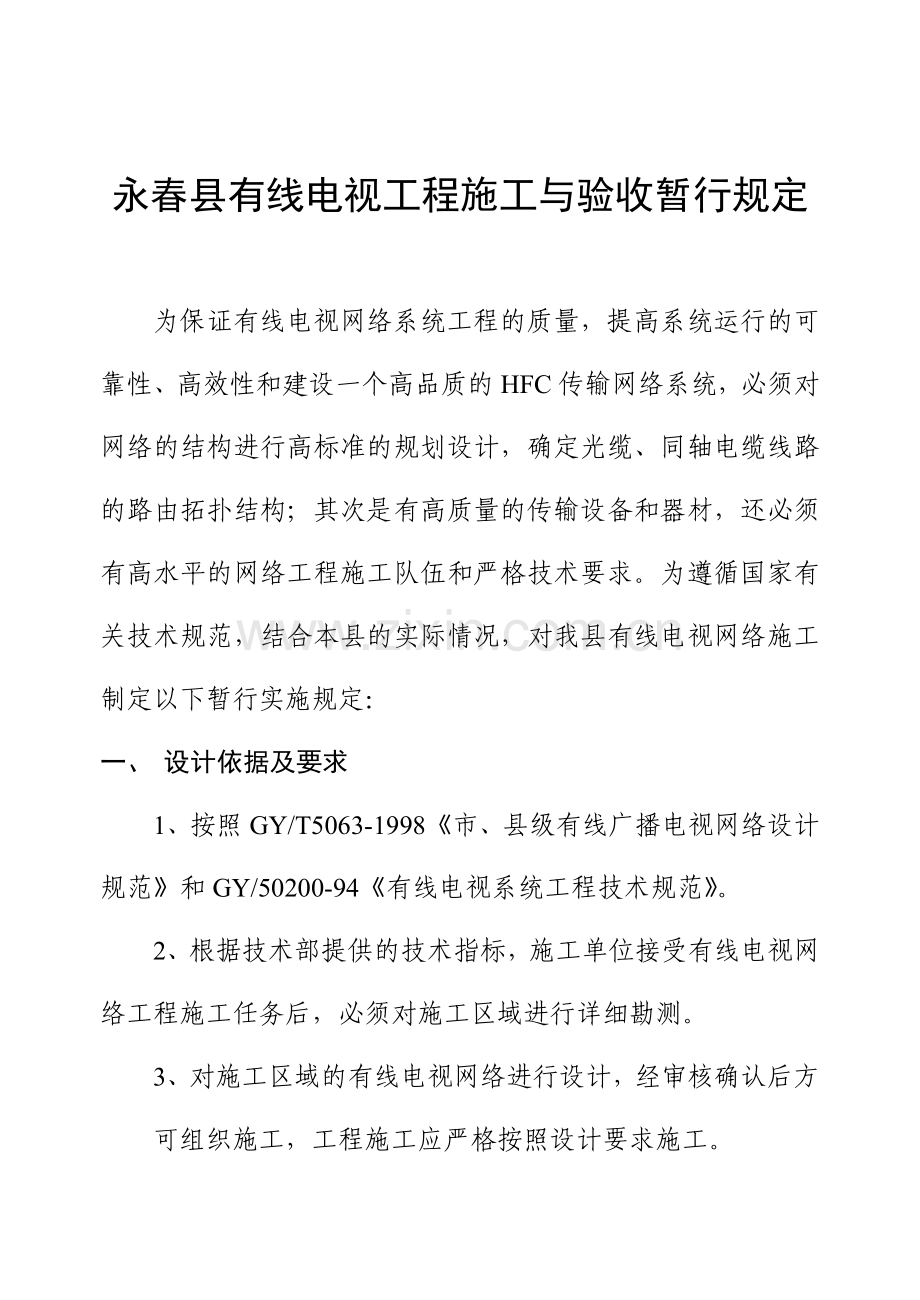

永春县有线电视工程施工与验收暂行规定

为保证有线电视网络系统工程的质量，提高系统运行的可靠性、高效性和建设一个高品质的HFC传输网络系统，必须对网络的结构进行高标准的规划设计，确定光缆、同轴电缆线路的路由拓扑结构；其次是有高质量的传输设备和器材，还必须有高水平的网络工程施工队伍和严格技术要求。为遵循国家有关技术规范，结合本县的实际情况，对我县有线电视网络施工制定以下暂行实施规定：
一、 设计依据及要求
1、按照GY/T5063-1998《市、县级有线广播电视网络设计规范》和GY/50200-94《有线电视系统工程技术规范》。
2、根据技术部提供的技术指标，施工单位接受有线电视网络工程施工任务后，必须对施工区域进行详细勘测。
3、对施工区域的有线电视网络进行设计，经审核确认后方可组织施工，工程施工应严格按照设计要求施工。
4、变更路由或改变技术方案需经技术部同意，并办理签证变更手续。
二、 HFC网络路由的勘测与设计应考虑下列因素
1、HFC网络路由勘测与杆路路由设计时，应考虑线路取近、平、直和杆路的地理稳定性，做到线路简洁、布局合理、着眼未来。
2、立杆应避免立在公路边、已批建房基地或已规划的开发区等有不稳定的地方。
3、允许与电力杆同杆架设的杆路或自立杆路的情况。
4、横跨道路和施工区域内建筑物的现场，应考虑净跨高要符合要求。
5、沿墙敷设或沿墙利用建筑物架设，应避开易受破坏的地方。
6、与通信杆路平行，应远离该杆的高度，防止倒伏时，压倒光缆或同轴电缆等情况。
7、与电力同杆时在转角处，必须自立杆，条件不允许时应做好相应的独立拉线。
8、光缆干线一般自立杆。
三、施工前应对使用的材料、部件、设备进行下列编制和检查
1、编制施工材料表或预算表清单（标明材料的名称、型号）。
2、按施工材料表或预算表进行材料清点、分类。
3、各种部件、设备的规格、型号、数量应符合设计要求。
4、产品外观应无变形、破损和明显脱漆现象。
5、有源部件均应通电检查。
6、如有部件、设备的规格、型号发现不符，应及时与事业科技术员联系，经确认后方可使用。
四、杆路架设
1、架设在公路边的杆路应距公路沿10米以上。
2、每公里立水泥杆数：6米杆18-20根，7米杆立16－18根。
3、立杆挖穴应按通信杆路施工标准执行，6米杆挖1－1.2米深、7－8米杆挖1.2-1.5米深、地锚坑挖1.75米深的标准执行。
4、吊线抱箍距杆顶的距离：6米杆15cm、7-8米杆20cm；拉线抱箍在吊线抱箍之上。
5、拉线需与吊线短接，直线杆路4－5杆应做一条避雷地线，立杆时应把8＃铁线缠在杆头钢筋同埋， 8＃铁线应高于杆尾30 cm作为避雷针，拉线可兼做避雷地线使用。
6、应按地形实际情况选择电杆高度，横跨公路应采用8米以上的杆。
7、与电力同杆的吊线转角或终端杆必须做辅助拉线。
8、不得直接在两建筑物顶层之间布设电缆，以防雷电直接雷击电缆。
9、架空光缆、电缆与电力杆共杆时，缆线与电力线间的垂直距离应符合以下要求：
①、1-10KV电力线，间距大于2.5m。
②、1KV及以下电力线，间距大于1.5m。
③、带有绝缘外套低压电力线，间距大于0.60m。
10、如遇电力杆限制距地面杆高不够时，应先保证缆线净高，但离电力线间距应不少1.25 m，必要时要自立电杆或同时报局工程技术员根据现场勘察确定，采取相应措施。
11、光缆、电缆与220V以上电力线交越时，交越高度应在电力上方0.8m，或下方1.5m内，并应在钢绞线和缆线上加绝缘保护管保护，保护长度大于1.5倍电力线的跨度。
12、光缆、电缆架设标高要求大于以下高度：
①、室内、走廊 2.50m-3.00m。
②、室外 3.00m-4.50m。
③、跨越人行道 4.50m（跨越中心距地面高度）
④、跨越公路、街道 5.50m（跨越中心距地面高度）
⑤、跨越主干道 6.00m（跨越中心距地面高度）
13、过河或下坡后上坡必须做人字拉。直线杆路8杆7档安装一付人字拉。
五、钢绞线架设
1、县-乡镇的光缆的吊线一般采用A6.0钢绞线，乡镇-村的光缆、同轴电缆（-12、-9）的吊线采用A5.4钢绞线, -9线受条件约束不能用钢绞线的采用8号钝化的热镀铁线架设；7线采用10号钝化热镀铁线架设;-5采用12号钝化热镀铁线架设;所有缆线不得靠缆线自身强度跨越架设，缆线在任何情况下都不能承受拉力。
2、拉线采用大于吊线一个型号的钢绞线。
3、钢绞线终端应套上鸡心环加2个锁扣或双槽夹板一块的做法，尾端距夹板30mm，扎二段长10mm的12号钝化热镀铁线。
4、2公里间钢绞线做绝缘子隔离，转角须做隔离，所做拉线不与吊线短接，转角上、下档杆必须做避雷地线。
5、与电力同杆架设钢绞线的方向需向宽阔的地形，以需要时方便移出电力杆。
六、光缆、电缆架设规范
㈠、架设前的准备
1、在布放光缆前，应根据光缆的长度及重量计算，每公里不少于15人，并准备好如下器材：放线架、放线滑轮、线钩、扎线、作业工具等。
2、布放光缆前，应先对钢绞线进行一次检查，对走线点应做到心中有数，并根据光缆整盘长度，取与光缆相应长度的中心点及较空旷地带作为放线点。采取向两边布放即先一边直放另一边再用绕“8”字型圈方式进行，这样可抵消光缆扭曲，以最大限度地缩短光缆的拉线距离，减少光缆的损伤。
3、作业人员要持证上岗，戴安全帽、穿绝缘鞋，并做好各种安全防范措施，尤其做好在道路布放光缆、电缆时的安全，做到人员安全、交通安全、缆线安全。
㈡、光缆架设
1、光缆线路的架设必须在钢绞线架设完成准备工作到位后方可进行，并按一般和特殊情况下的架设要求实施。
2、光缆敷设前，应使用光时域反射计或光源、光功率计检查光纤有无断点，衰耗值是否符合要求，如未检测需由局技术员通知，方可敷设。
3、光缆配盘时，接头应避开河沟、交通要道及其它障碍物。
4、布放光缆时，其弯曲半径不得小于光缆外径的20倍。
5、光缆的牵引端头应作技术处理，牵引力应施加于加强芯上，并不得超过150kg，牵引速度宜为10m/min，一次牵引的直线长度不宜超过1km。
6、接头处预留光缆应盘入盘线器内，分别固定在左右两杆上，接头预留长度为杆高的一点五倍。
7、每公里应安装盘线器三至四个，均匀盘入预留架内；挂钩间距掌握在50-60cm之间，方向一致。
8、地下光缆引上电杆或架空光缆引入地下，在距地面不小于2.5m的部分必须用镀锌钢管穿管保护；当穿越铁路桥面时，也应外加镀锌管保护。光缆经过垂直走道时，应绑扎在支持物上。
㈢、同轴电缆架设：
1、当室外电缆附挂在钢绞线上时，电缆挂钩选用应按电缆条数和直径选择，挂钩间距掌握在50-60cm之间，方向一致。进入楼道后，进线电缆和用户电缆使用电缆卡固定，电缆卡间距为0.5-0.6m；如遇钢钉无法固定时，必须使用塑料胀塞固定。
2、考虑气候条件的变化、更换电缆接头及设计要求应留出电缆余圈。
2、电缆布线要求排列整齐，横平竖直。电缆转弯时，弯曲半径要大于电缆直径的10倍，在墙角、门洞、用户盒出口等有棱角的地方转弯，不得使电缆受压变形。
3、布放电缆时，不得使电缆扭曲，不得在地上拖拉电缆，在转弯处必须有人看护。
4、电缆从上引入地下或从地下引出，在距地面2.5m以内应采用钢管或工程塑料管保护，选用电缆和预埋管的尺寸根据需要而定。
6、散居用户使用-5线引入不超过30米，超过30m均使用-7以上型号电缆。采用对接头时应使用防水型接头或在接头处用防水胶布扎长5-10cm厚4层的防水层，接头处需留有一定长度的电缆，以防电缆收缩造成接头松动。
7、引入到楼道、室内的电缆，入口处应做成滴水弯形式，以防雨水顺电缆进入室内。
㈣、光缆、管状同轴电缆线施工的安全规定：
1、光缆金属加强件应与光缆接续盒接地柱相连，并可靠接地。野外光端机外壳均应就近可靠接地。
2、光缆金属加强件与机房设备和地线应可靠隔离，防止引起雷击或搭电事故。
3、进入人孔井内作业前，打开井盖，排除有害气体，方可下井工作。
4、在道路人孔井作业时，应用护栏围住井口并放置安全标示牌，夜间应有安全指标灯。
5、光缆的接续应由受过专门训练的人员操作。光纤熔接操作时应配戴护目镜，防止眼睛直接观察携带光信号的光纤接头，避免人眼视网膜灼伤甚至失明。光纤断头应放入专用收集盒并妥善处理。
6、禁止喷灯、发电机等设备放在烈日下爆晒或接近火源。
七、架空器件的安装要求
1、室外型放大器直接吊装在钢绞线上，安装位置应在钢绞线支撑构件0.5米以内，放大器输入、输出各预留电缆2m，预留圈直径40cm，放大器的设置应便于安装、维护、利于散热。
2、放大器的输入、输出及过流器件接口一律采用防水型接头（贯通）并用防水胶布包扎5-6圈，其它根据需要可用普通型F头。
3、放大器的输入、输出连接电缆应与放大器接口保持平行，使输入输出线与接口平稳过渡，防止放大器与输入输出接口由于天气原因而脱落或损坏接头。
4、各种电缆接头应做到接触良好、牢固、美观，电缆与器件的连接须紧密，不允许有断裂、外屏蔽层暴露在外，具有较高的防锈、防腐蚀性能。
5、所用器件的输入、输出端电缆都要留有余量，室外器件必须安装防水盒，-9、-7、-5预留圈直径30cm绕一圈，放大器边安装器件的电缆预留长度要一致。
6、挂放大器时，应使放大器开启方向朝着有利于维护，便于操作、挂梯，如遇安装有利朝向而使输入、输出线方向与放大器输入、输出口方向相反时，则应把缆线绕成倒8字形，其中电缆线圈预留不少于1圈，电缆接口端与放大器输入、输出口有0.5m左右的过渡。
7、户外器件防水盒挂装在吊线上时，应悬挂在距支撑构件0.5m以内，若装在墙壁上，应安装牢固，器件盒底板平面朝里安装，盒内分支、分配器件条件许可应采用螺丝加于固定。
8、用户终端盒安装位置的选定，一般应按照用户要求安装，但应注意防潮、防腐蚀，便以维修，注意美观、牢固。
9、预留的分配器输出口、分支器主输出口，应加接75欧姆假负载电阻。
10、在安装楼道的过线箱、器件箱、线槽以及室内用户终端盒时，必须使用塑料胀塞和螺钉锁紧，不得使用铁钉固定。
11、光站箱安装地点应选择在便于维护的地方。
八、室内管线的预埋施工
1、小区内各类住宅楼有线电视室内管道的分布及进户管的预埋，应根据该幢楼的有线电视原理图和小区规划图进行，预埋的管道不能有折角并做到管道畅通，便于穿线。
2、器件箱及设备的安装。器件箱应预埋于中间层距楼板1.5米高处，做到美观大方、维护方便、器件安装整齐有序。
3、各楼层公共通道过线箱的安装，应使用设计要求的过线箱，并在距地300mm高度处预埋或根据实际条件安装。要求：要与墙面在同一平面上，做到美观大方。
九、放大器供电
1、放大器用电均为集中供电形式，户外取电时，必须安装户外开关箱，取点部位必须自缠十圈以上，并包有防水胶带及绝缘胶布。
2、电源线截面积要求2.5mm2电源空气开关为10A至15A，取电点距离供电器超过35米以上时，须在供电器输入端加接另只一10A以上的空气开关。
3、室内取电时，必须使用螺丝锁紧，在无螺丝锁紧情况时，取电部位需刮干净，自缠八圈以上，并预留五圈以上直径为20 mm的螺旋圈。
4、各取电点处需加装带有空气开关的专用开关箱，空气开关及电配置如下：
①供给单独一台放大器的空气开关为5A。
②供给供电器的开关为10A，取电点空气开关为15A。电源线一般采用直径2.5 mm2以上三芯电缆（其中红色为火线，黑色为零线，黄色或绿色为供电器的安全接地线）长度超过200 m的采用直径4 mm2三芯电缆。
十、网络的保安装置安装要求
所有接地点接地电阻都必须小于4欧姆。具体可采取如下接地措施：
1、当钢绞线与就近的建筑物避雷地线连接时，采用直径10mm以上钢筋联接，每隔1.5m用直径10mm短节钢筋钉入墙壁内固定，使联接钢筋垂直、美观。
2、联接钢筋与钢绞线连接，采用镀锌双三眼夹板锁紧连接。
3、联接钢筋与地线连接，采用电焊焊接，交叉长度为钢筋直径的10倍，并涂上防锈漆。
4、散居用户群，放大器附近钢绞线采用地线棒接地，以防雷击。
十一、系统工程验收
工程施工单位应在验收前10天向验收小组提供如下技术资料（资料应统一按档案格式装订），由永春县广播电视事业局组织验收小组，验收后出具验收报告。
1、竣工报告三份：
①工程情况介绍（应对报验工程项目的覆盖范围、覆盖户数、安装数量、入户率及放大器数量等作说明）；
②放大器信号输入、输出口技术参数；
③预留口情况；
④隐蔽工程检查验收记录；
⑤有线电视工程材料竣工统计表；
⑥用户电平测试表。
2、竣工蓝图三份（即系统图、杆路图、网络图各3份），按图纸技术要求绘制，统一使用CAD绘图软件，并提供载有所报送图纸、文件的软盘或光盘。
3、电平资料要求：
① 放大器的输入75-80 dB；
② 放大器输出口最大电平100-102dB；
③用户电平65dB±5 dB。
4、入户花名册三份。花名册应包括用户的姓名、详细地址、电话，并按楼放覆盖范围顺序排列。所有表册均应打印。

附表1
杆路测量数据表
工程项目: 编造单位: 年 月 日
杆号
杆 距
地 址
地形
尾径
杆高
转角
备注

编造人：
附表2
消 耗 器 材 清 单
工程项目： 编造单位： 年 月 日
编号
器材名称
规格型 号
单位
数量
单价 (元)
合计 (元)
安 装
地 点
备注

注:干线器材字头编Ａ×××× 编造人：
分配网器材字头编B××××

附表3
剩 余 器 材 清 单
工程项目： 编造单位： 年 月 日
序号
器材名称
规格
型号
单位
数量
单价（元）
金额（元）
备注

编造人：
