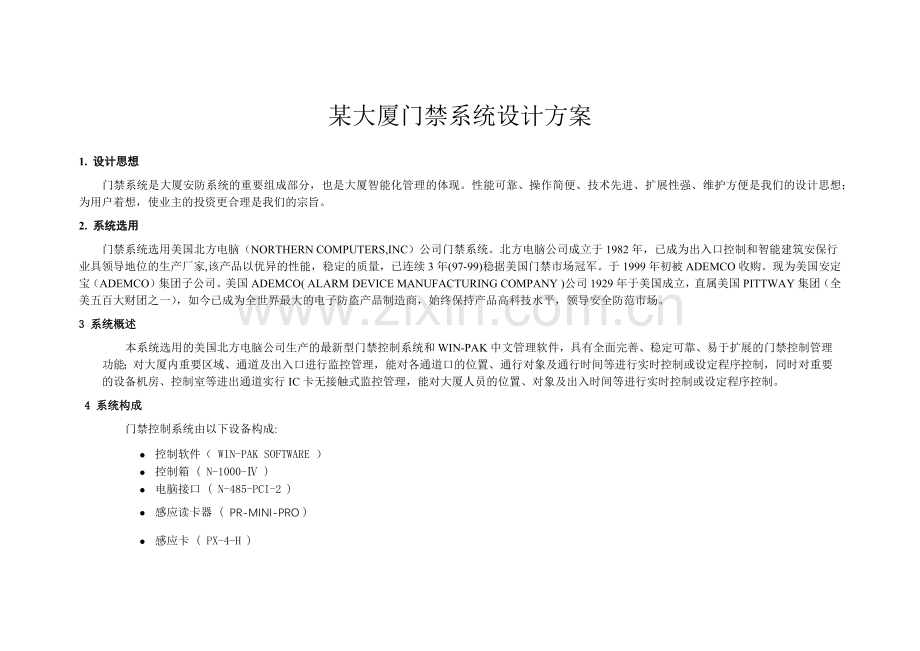

某大厦门禁系统设计方案

1. 设计思想
门禁系统是大厦安防系统的重要组成部分，也是大厦智能化管理的体现。性能可靠、操作简便、技术先进、扩展性强、维护方便是我们的设计思想；为用户着想，使业主的投资更合理是我们的宗旨。
2. 系统选用
门禁系统选用美国北方电脑（NORTHERN COMPUTERS,INC）公司门禁系统。北方电脑公司成立于1982年，已成为出入口控制和智能建筑安保行业具领导地位的生产厂家,该产品以优异的性能，稳定的质量，已连续3年(97-99)稳据美国门禁市场冠军。于1999年初被ADEMCO收购。现为美国安定宝（ADEMCO）集团子公司。美国ADEMCO( ALARM DEVICE MANUFACTURING COMPANY )公司1929年于美国成立，直属美国PITTWAY集团（全美五百大财团之一），如今已成为全世界最大的电子防盗产品制造商，始终保持产品高科技水平，领导安全防范市场。
3 系统概述
本系统选用的美国北方电脑公司生产的最新型门禁控制系统和WIN-PAK中文管理软件，具有全面完善、稳定可靠、易于扩展的门禁控制管理功能；对大厦内重要区域、通道及出入口进行监控管理，能对各通道口的位置、通行对象及通行时间等进行实时控制或设定程序控制，同时对重要的设备机房、控制室等进出通道实行IC卡无接触式监控管理，能对大厦人员的位置、对象及出入时间等进行实时控制或设定程序控制。
4 系统构成
门禁控制系统由以下设备构成:
l 控制软件（ WIN-PAK SOFTWARE ）
l 控制箱 ( N-1000-Ⅳ )
l 电脑接口 ( N-485-PCI-2 )
l 感应读卡器 ( PR-MINI-PRO )
l 感应卡 ( PX-4-H )
l 电锁
l 开门按钮
l 门磁

图三 门禁系统结构示意图
5 具体方案
根据大厦的功能需求，在各楼层通道及办公区域的出入口设置门禁点，安装感应式读卡器，通过刷卡识别持卡人身份和使用权限，所有人员必须凭有效卡才能进入门禁区域。
每个需控制的门上安装读卡器、门磁、电锁及开门按钮；重要场所安装双读卡器（出口及入口各安装一个）、门磁及电锁。这些输入输出设备用缆线连接到控制器的相应接线端子上。每个控制器管理四个门（配置单读卡器）或两个门（配置双读卡器）。所有的控制器安装在弱井中，每十个左右的控制器接入一条RS485总线，通过电脑接口卡与管理主机的串口连接。管理主机可通过串口扩充卡进行串口扩充。控制器与通信回路设置如下表：
控制器设置表
通信回路
控制器数量
门禁点数量
楼层
1
10
40

2
10
40

3
10
40

4
10
40

5
11
44

6
10
40

7
10
40

8
10
20
(进出都刷卡)

通常在入口刷卡，控制器接收到读卡器的读卡信息，识别为有效卡后，触发控制电锁的继电器，让持卡人通过；出门时按动出门按钮，打开电锁。控制器将这些读卡及进出事件存贮起来，与管理主机连接后，将事件记录传送给上位机。控制器在设置完成后，可脱机独立运行，对门禁点进行控制，管理主机或通信故障都不会影响它的运行。重要场所安置双读卡器，进出都需刷卡，且要符合预设的进出控制方式。
管理主机安装Winpak2.0高级门禁控制软件。在门禁软件中对系统进行初始化设置，门禁事件及报警的监控，同时对门禁点进行实时控制，对所有数据形成报表。
北方电脑的门禁控制系统具有电子巡更功能，在同一套系统中设置门禁点与巡更点，并且在电脑上实时监控门禁出入和巡更，对读卡器巡更点可判断位置、巡更人员、及巡更时间，对巡更开关只能识别位置与时间。在软件上设置巡更线路，巡更时间，巡更人员，巡更计划等；巡更开始后，系统收集各巡更点的信息，显示巡更状况，并在巡更出错时及时发出警告，提醒值班人员的注意，同时也保障巡更人员的人身安全。
北方电脑的门禁系统能够充分整合相关的安全系统与设备，支持报警设备与摄像机的接入，并在软件中进行控制，以达到安防系统集中管理、分散监控的目的。

6 系统功能
北方电脑出入口系统提供如下功能：
1．控制所有门禁点的电锁开/关，实行授权安全管理，并实时地将每道门的状态向管理人员汇报。
2．通过管理电脑预先编程设置，系统能对持卡人的通行卡进行有效性授权（进/出等级设置），设置卡的有效使用时间和范围（允许进入的区域），便于公司统一管理。
3．系统自动识别进出人员身份，防止外来人员的闯入。
4．全部采用非接触（感应）读卡方式，持有效卡才可以进入。
5．重要库房可设置成出入双向监控管理（进/出均需刷卡）。防反传功能可增强门禁系统的安全性。
6．系统能详细记录每次开门的时间、日期、进出人员的卡号、姓名、隶属部门、职务等资料，协助保安管理查询工作。
7．系统可探测到异常开门情况，具有报警功能。如有人非法（破坏）将门打开，或是“套用”低级别卡试图潜入重要部门的办公室作案，门禁主机立即将警情传送给控制中心电脑并提示发案地点，同时记录在案。
8．门禁系统可与CCTV系统和防盗报警系统联动，例如：当门禁监控点的门被打开后，门禁控制器会输出信号给闭路监控系统，驱动摄象机及录象设备记录及时图象信息。门禁系统软件上也可直接对摄像机、云台等进行控制。
9．系统自带卡证制作功能，可将卡制作成工作证、出入证、贵宾卡、临时卡等，并可对不同的卡进行不同的授权。如工作证可长期使用，临时卡在使用几次或几天后自动失效。若卡丢失，可在数据库中将其删除；使用过的卡还可重新授权给其他人使用。
10．所有人员都可单独设置其门禁等级，对可进出的区域和时间进行控制。有人员进出时，可在监控电脑看到持卡人的影像，保安人员据此核实是否持本人的卡片，是否允许其进入。
11．电子巡更功能：在软件上可指定巡更线路，巡更地点，巡更时间，巡更员等。巡更开始后，系统实时记录、存储每个巡更开关被触发及巡更员在读卡器上的刷卡时间，以检查巡更员的工作情况。当有异常反应时，报警信号能立即显示在管理中心的门禁系统电脑上，可生成巡更报告，并输出打印，并存储在数据库中备查。
12．门禁系统可通过软件与大厦内部网络直接相连，达到数据共享。通过串口与CCTV系统相连，可以实现CCTV系统的联动，对进入该地区的目标进行录像；与消防自动化系统联动，火灾时迅速开启消防通道和安全门，以便人员疏散。
北方电脑公司的N-1000高级出入口控制系统，使用视窗版系统软件，包括出入控制、报警监控、视频图象、证件制作等全部功能，同时提供如下功能：
² 可以运行在WINDOWS 95/98，NT下
² 鼠标控制，简单易用
² 动态多层楼层图显示
² 警情处理等级
² 实时监控警情，优先处理高等级警情
² 持卡人位置查找（“点名”功能）及跟踪功能
² 任意区域（如某个楼层内）持卡人统计，在紧急情况时可提供准确的现场人员资料。
² 防反传功能（Antipassback）
² 支持32个通信回路，3968个控制箱
² 标准的Microsoft Access数据库格式，方便其他应用软件读取，进行工资管理/收费等二次开发
² 刷卡后自动弹出刷卡人照片并可联动Javelin CCTV系统，切换刷卡点图象以进行视频核实。
² 报表丰富
² 提供网络版，在本地网支持多用户，多工作站
6 主要设备功能
控制软件（ WIN-PAK SOFTWARE）
系统软件运行在个人电脑上，并且有亲切易用的用户界面，软件在视窗上操作并能在本地电脑网上工作，提供多用户/工作站的功能。WIN-PAK软件综合了出入控制、报警点监控、视频图像、CCTV和证件制作在一个软件内，支持32个通信回路和3968个控制器。提供对报警点、巡更点及门禁点的实时监控功能，所有的事件记录及系统信息都可形成报表，数据库为开放的Microsoft Access。
控制箱 （N-1000-Ⅳ）
N-1000-Ⅳ是北方电脑门禁控制器，门禁点上的所有设备都直接受控于控制器。控制器由微处理器、存贮器以及输入输出接口组成，可独立运行。N-1000-Ⅳ控制器的特点是：运行速度快、存贮容量增加、运行稳定可靠，并支持RS485及20mA电流环两种通信方式。
1、读卡器和键盘
每个控制箱可连接4个读卡器/4个读卡器加键盘/2个键盘，可用卡、卡加密码或密码来控制门，实行授权安全管理。内外安装读卡器的方式，则可以“防跟随”的方式控制2道门。
2、分布式控制逻辑数据库
N-1000-IV系统的其中一个独特的功能是完善的分布式数据库，全部的卡、时间区、继电器控制和报警输入监控的数据都存储在相关的N-1000-IV控制箱的记忆体内，此运行完全不受通讯回路和电脑的影响而独立进行，使系统具有高可靠性。
3、强大的功能
² 容量大：N-1000-Ⅳ，可存储5000张卡数据，10200条出入记录；提供16个输入和4个继电器输出，可通过APE-3扩充到24个继电器输出，方便连接电锁及摄象机等；记忆体还可进行扩充。输入及输出之间有联动功能，即互相之间可以触发，门禁点的门磁与开门按钮，以及报警设备都做为输入量接入到控制器中。控制器中的继电器输出用于控制电锁。
² 时间区控制：拥有63个可编程时间区，每个时间区可定义“开始时间”、“终止时间”和每星期有效日，用来控制出入、电梯控制、旁路报警输入，多个时间区可连接以适应不同的系统要求。
² 节假日编排：可预编排32个节假日，在节假日时自动屏蔽平时所有功能，并自动执行节假日程序，持卡人只可经特定通道，在特定时间区内进出所保护的区域。
² 限制使用访客卡：每一张卡都可编程为限制使用卡，此功能可将访客卡编程为只能使用1-254次（不限日期）或1-254日（在此日期内不限次数）。
² 系统报告：N-1000-Ⅳ可提供详尽的系统状态报告，例如用户卡报告卡片号码、用户姓名、所属时间区、可通过的门和限制使用卡片的状态；时间区报告包括各个时间时间的开始和结束时间报告；报警点报告包括每个控制箱的报警点状态，将所有正常及非法操作记录在案等等。
电脑接口 ( N-485-PCI-2 )
N-485-PCI-2电脑接口，安装于电脑和控制箱之间，将电脑的RS232数据转换为RS485数据格式。控制器连接在485总线上，总线长度可达1200米，通讯速度可达9600比特。
读卡器 ( PR-MINI-PRO )
HID感应卡读卡器，读卡距离12.7CM，供电电源5-16VDC，尺寸为15.2×4.3×2.54(CM)，可用于室内或户外。
感应卡 ( PX-4-H )
HID34-bit接近卡, 尺寸为8.87×5.4×0.178(CM)，耐磨损，寿命长。
7940WH宽隙式门磁感应器
长寿高强磁铁，磁子与磁簧距离可远至5厘米，两种接线方式，安装极其方便。可表面及埋墙式安装，更容易地与现场环境配合。
隐藏式门磁感应器944
美观的外壳和高性能的磁铁，可与不同的现场环境配合。
l 闭合回路，当门磁开关被打开时，则产生报警；
l 磁簧开关采用自动气压捻结式设计，防止扭曲及腐蚀；
l 在回路线被剪断时及时报警；
l 高可靠性，UL标准设计；

电子门锁

l 一体式金属锁壳，
l 整体锁芯，安装简单，强度高
l 独特的反锁功能
l 滑动撞锁，关门无噪音

7. 可信赖的技术支持和服务
ADEMCO提供优良的产品和完备的技术服务，从人员培训到技术支持，方方面面体现了国际化大公司值得信赖的服务水平，和许多国际性大公司保持着长久、稳定的良好合作关系。今天，ADEMCO已成功收购JAVELIN（视频监控）和NORTHERN COMPUTER（门禁），致力于成为世界级的系统集成商。近年来在中国已建/在建的典型项目有：
全国近500个城市110联网报警中心（ADEMCO报警中心）
摩托罗拉北京、上海、天津、广州公司（门禁系统）
深圳合作银行(门禁系统)
上海市政府(门禁系统)
深圳国税大厦(3A集成) --在建
深圳农联社大楼（门禁系统）
珠海民航控制中心（门禁系统）
北京、上海、深圳、珠海、武汉、哈尔滨国际机场（CCTV系统）
东莞垠城大酒店（CCTV与BA、FA集成）
利联太阳广场（5A集成）--在建
云南中行大厦（CCTV与报警集成）
深圳市华为技术有限公司（门禁系统）
长沙国际机场（5A集成）--在建
云南中行大厦（CCTV与报警集成）
西安钟鼓楼广场（CCTV与报警集成）

8． Northern Computers门禁系统配置及报价(全部价格为深圳交货不含税人民币价)：350道门，单门
名 称
型 号
数 量
单 位
安 装
中国公开面价
（人民币）
备 注
管理电脑
工控机
1
台
控制中心

控制软件
WINPAK2
1
只
管理电脑
13300
中文
控制箱
N-1000-Ⅳ
88
台
弱井中
17060

电脑接口
N-485-PCI
9
个
管理电脑外接
2810

串口扩充卡
WIN-EXP-8
1
个
管理电脑上
6030

读卡器
PR-MINI-PROX
350
个
需控制的出入口
4440
估计值
接近卡
PX-4-H
2000
张
持卡人
60
估计值
电控锁

350
个
需控制门上

估计值
门磁
7940WH
350
个
需控制门上
60

出门按钮
国产
350
只
需控制门旁

估计值
电磁场过滤器
S-4
350
只
控制器中
400

电源
X-220
88
个

750
给控制箱及485转换器供电
电源

88
个

给电锁供电
