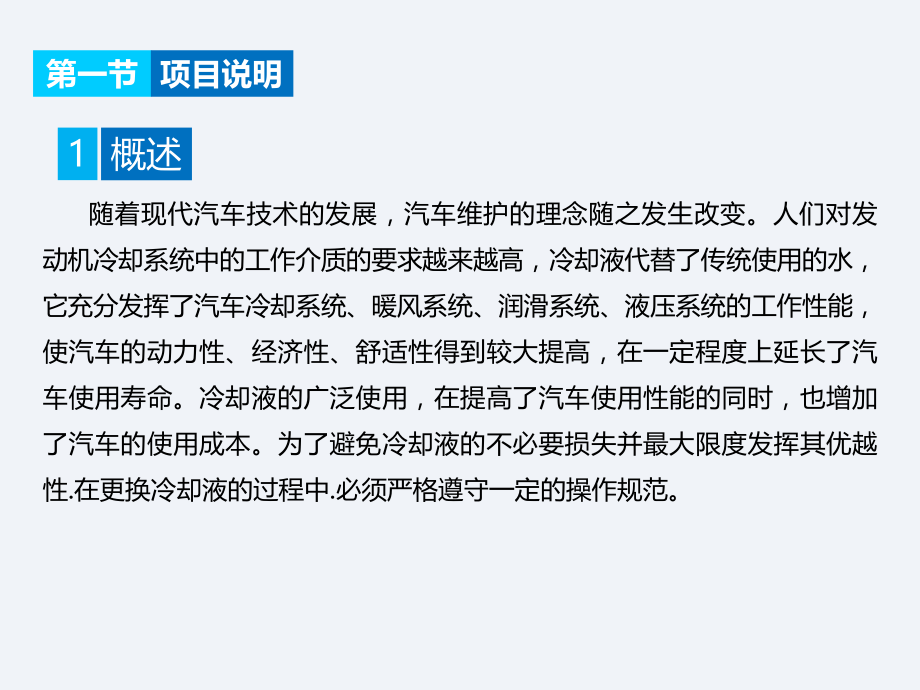

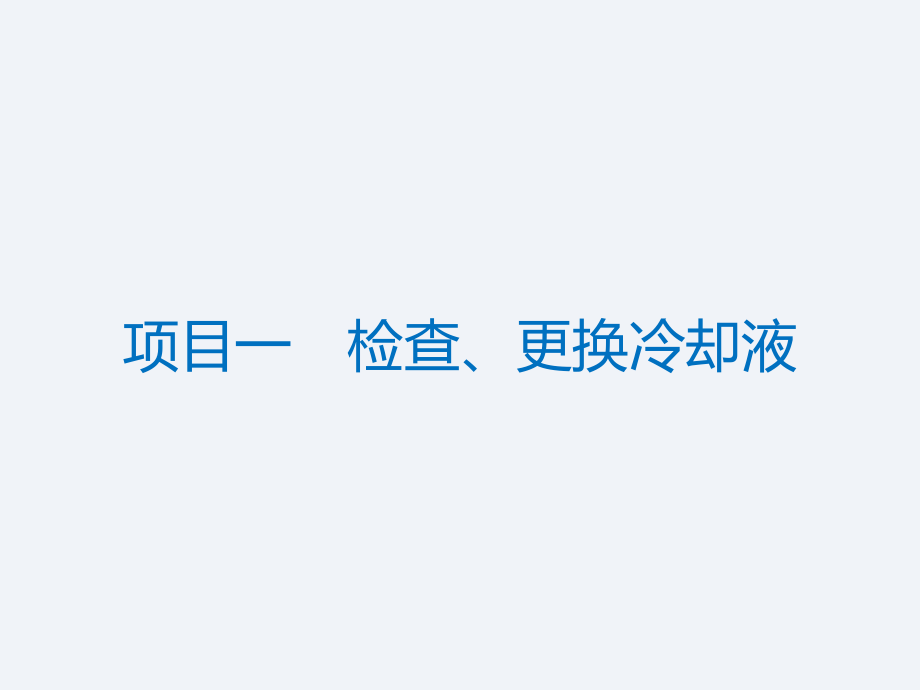

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,项目一检查、更换冷却液,第一节,项目说明,随着现代汽车技术的发展，汽车维护的理念随之发生改变。人们对发动机冷却系统中的工作介质的要求越来越高，冷却液代替了传统使用的水，它充分发挥了汽车冷却系统、暖风系统、润滑系统、液压系统的工作性能，使汽车的动力性、经济性、舒适性得到较大提高，在一定程度上延长了汽车使用寿命。冷却液的广泛使用，在提高了汽车使用性能的同时，也增加了汽车的使用成本。为了避免冷却液的不必要损失并最大限度发挥其优越性,.,在更换冷却液的过程中,.,必须严格遵守一定的操作规范。,1,概述,第一节,项目说明,现代汽车多采用封闭式强制循环水冷却系统，由强制循环水供给装置、冷却强度调节装置和冷却液温度指示装置 部分组成。,水泵将冷却液由散热器吸入并加压，使之经分水管流入发动机的缸体水套，冷却液从汽缸壁、汽缸盖吸收热量，升温后的冷却液沿水管流入散热器内。由于风扇的强力抽吸作用，外部气流由前向后从散热器中高速通过，受热后的冷却液在流经散热器的过程中，其热量不断地散发到大气中去，使冷却液本身得到冷却。降温后的冷却液流到散热器的底部后，又在水泵的作用下，再次被泵入发动机水套。如此反复循环，使发动机中在高温条件下工作的零件得到适当冷却。,2,型发动机冷却系统的组成和工作原理,第一节,项目说明,冷却液中加入了少量的添加剂,(,如亚硝酸钠、硼砂、磷酸三丁酯、着色剂等,),，因此，它具有高沸点、低冰点的特点，起到防沸、防冻、防锈、防水垢、防腐蚀、防穴蚀等多种作用。常年使用既可以减少汽车的维修工作量，又能延长发动机的使用寿命。,3,冷却液的性能,第二节,技术标准与要求,(,),车辆停驻在平坦地面上,.,常温下更换冷却液。,(,),冷却液的更换间隔为车辆行驶 或两年。,(,),冷却液的液位应位于膨胀箱的和 刻度线之间。,(,),根据当地气温选配冷却液牌号，冷却液冰点要低于当地最低气温以上。,(,),冷却液有毒，使用中，严禁嘴吸和接触皮肤。若溅入眼中，要立即用水冲洗，必要时，到医院进行处理。,第三节,实训时间,(,),了解更换发动机冷却液的重要性。,(,),熟悉 型发动机冷却系统的组成和工作原理。,(,),熟悉发动机冷却液的各项指标。,(,),掌握更换发动机冷却液的操作要领。,第四节,实训教学目标,第五节,实,训器材,桑塔纳 型轿车水箱检漏仪、冷却液冰点检测仪举升机、鲤鱼钳、漏斗、冷却液、磁力护裙、驾驶室内保护罩、防护手套,第六节,教学组织,.,教学组织形式,每辆车安排 名学生实训，两名学生一组，一组操作，一组观察学习。,.,学生站位分工和要求,两名学生一组，按照 号、号进行编号。号为主，号辅助。,.,实训教师职责,讲解操作步骤和注意事项，下达“操作开始”口令，工位间巡视、检查、指导和纠正错误。,.,学生职责变换,两名学生实行职责变换制度，即第一遍 号为主，号辅助；第二遍 号为主，号辅助。,第七节,操作步骤,1.,号观察膨胀箱中冷却液的液面高度，应不低于下刻度线。,2.,号进入驾驶室，摆动变速器挡位控制手柄,.,确认变速器处于空挡位置。,3.,号打开点火开关，起动发动机并保持怠速运转。,4.,号打开暖风开关并拨至最大挡位置。,5.,号观察组合仪表中水温表的指针变化情况。当水温表显示以上时，号关闭点火开关，停止发动机运转。,1,事前准备,2,预热发动机,第七节,操作步骤,号检查冷却系统的软管是否有鼓包、裂纹和接口泄漏，散热器、暖风水箱、水泵、膨胀箱、汽缸垫、汽缸体和汽缸盖的水堵是否泄漏。,3,检漏,4,排放冷却液,1.,号用手缓慢旋松冷却液膨胀箱盖，并施加一定的下压力，当感觉到系统压力释放殆尽后，重新旋紧膨胀箱盖。,2.,号、号分别调整提升臂的角度和抽拉臂的长度，使托垫对正车辆底板上的支撑点。,3.,号操纵举升机，将车辆举升到目标高度后，可靠停驻，确认车辆可靠停驻后，方可进入车下作业。,第七节,操作步骤,4.,号将鲤鱼钳传递给 号。,5.,号将接水盆放置于散热器的下方，正对于下水管与散热器出水接口处。,6.,号使用鲤鱼钳将下水管的卡箍张开，并拉离水管和接口的接触部位，取下鲤鱼钳，使卡箍保留在下水管上。,7.,号用手握住下水管靠近散热器进水接口处，左右转动水管，待水管与进水接口松动后，转动并向后拉出水管。,8.,将车辆平稳降落地面后，号旋下膨胀箱盖，冷却液急速流入储液桶内。,9.,号进入驾驶室，打开点火开关，怠速运转发动机,之后，关闭点火开关，停止发动机运转。,第七节,操作步骤,1.,举升车辆可靠停驻后，号检查下水管与散热器接口连接部分的内橡胶层是否损坏。是，则更换下水管；否，则继续使用。,2.,号检查散热器接口外圆面是否有腐蚀或黏结物，如出现腐蚀并影响到密封，应更换新的接口，或清除黏结物，保持接口清洁。,3.,号观察卡簧是否出现歪扭变形。是，更换新卡簧；否，检验其弹力。使用鲤鱼钳夹住卡簧的卡口，握紧钳柄，使卡簧张开，如感到弹力较大，则继续使用，否，更换新卡簧。,4.,号在水泵进水口的外圆上涂抹少许冷却液，然后双手握住水管靠近水泵接口部分，将水管对正水泵进水接口，转动水管的同时向前施加推力，直到进水口全部装入为止。,5.,号使用鲤鱼钳卡牢卡簧的卡口，握紧手柄，使卡簧张开，当卡簧的内圈大于水管的外圈时，向前移动卡簧至水管和进水接口相配合段的前端位置，取下工具，卡簧压紧在水管上。,6.,号操纵举升机将车辆平稳降落到地面上。,5,安装下水管,第七节,操作步骤,1.,号将冷却液冰点测试仪传递给 号。,2.,号用柔软绒布擦净棱镜和盖板。,3.,号使用吸管吸取少量冷却液，滴到冰点测试仪的棱镜上，合上盖板并轻轻按压。,4.,号将棱镜对向明亮处，旋转目镜使视场内刻线清晰，读出明暗分界线在分划板上相应标尺上的数值，并报告冰点数值。,5.,测试完毕。号使用柔软绒布擦净棱镜和盖板，清洗吸管后，将冷却液冰点测试仪传递给 号。,6.,号将冰点测试仪放置于包装盒内。,6,冷却液冰点检测,第七节,操作步骤,1.,号将冷却液桶传递给 号。,2.,号旋下冷却液桶盖，一手握住桶上的手柄，一手托住桶的底部，对准膨胀箱加注口，稍稍倾斜冷却液桶，缓缓地将冷却液倒入膨胀箱内。,3.,当冷却系统的液量不足，膨胀箱中的液面下降缓慢或停止下降时，号用手反复捏压散热器的上下水管，液面下降后，号继续加注，如此反复进行，直到膨胀箱内的液面位于上下刻度线的中间位置不再变化为止。,7,加注冷却液,第七节,操作步骤,1.,号选择合适的检漏仪凸缘盘并传递给 号，号将凸缘盘旋紧在膨胀箱的加水口上。,2.,号将检漏仪和凸缘盘连接起来。,3.,号反复推动压力泵手柄,.,向冷却系统施加压力。,4.,号在向冷却系统施加压力的同时，注意观察检漏仪上压力表指示数值的变化，当压力值显示为,.,时，停止加压，观察压力表指针的变化情况。,8,冷却系统加压检漏,第七节,操作步骤,号起动发动机，保持怠速运转，打开暖风开关并开至最大挡。号观察仪表中水温表指针的变化情况，号观察冷却风扇是否转动。,2.,号关闭点火开关,.,停止发动机运转，号观察膨胀箱中冷却液的存量是否适当。否，补充添加冷却液至上下刻度线中间位置。最后，号旋紧膨胀箱盖。,9,发动机运转检漏,9,整理工位,项目二 更换,机油及机油滤清器,第一节,项目说明,发动机工作时，各运动零件均以一定的力作用在另一个零件上，并且发生高速的相对运动，有了相对运动，零件表面必然要产生摩擦，加速磨损。因此，为了减轻磨损，减小摩擦阻力，延长使用寿命，发动机上都设置有润滑系。,1,概述,第一节,项目说明,润滑油是用在各种类型机械上以减少摩擦，保护机械及加工件的液体润滑剂，主要起润滑、冷却、防锈、清洁、密封和缓冲等作用。润滑油占全部润滑材料的，种类牌号繁多，现在世界年用量约万。,2,润滑油作用,第一节,项目说明,(,),标准,(,),，即“美国石油协会”标准。这是一个综合衡量机油质量高低的标准，油质量由低至高依次划分为,:,、等级。,(,),标准，即“美国汽车工程学会”标准。这是衡量机油黏度的标准，又分为单式黏度和复式黏度。例如,:,(,单式黏度,),、,(,复式黏度,),。在复式黏度中，前的数字表示机油的低温流动性，数字越小，机油流动性越佳,(,发动机磨损主要集中在冷起动瞬间，良好的机油流动性，能将发动机磨损降到最低,),，后的数字表示机油的高温黏度，数字越大，高温下保护性能越好。,3,发动机机油的类型和等级,第一节,项目说明,发动机工作时，金属磨屑和大气中的尘埃以及燃料燃烧不完全所产生的炭粒会渗入机油中，机油本身也因受热氧化而产生胶状沉淀物，机油中含有这些杂质。如果把这样的脏机油直接送到运动零件表面，机油中的机械杂质就会成为磨料，加速零件的磨损，并且引起油道堵塞及活塞环、气门等零件结胶。因此必须在润滑系中设有机油滤清器，使循环流动的机油在送往运动零件表面之前得到净化处理，保证摩擦表面的良好润滑，延长其使用寿命。,4,机油滤清器,第二节,技术标准与要求,(,),要严格按发动机出厂说明书上规定的用油质量等级选油。质量级别应根据就高不就低的原则，可以选用高于要求的质量等级的油品，不可选用低于要求的质量等级的油品。,(,),根据发动机的出产年代、工作条件苛刻程度选油。出厂年限较短、压缩比较高的汽油车，可选、和 系列油品；出厂年限较长、压缩比较低的汽油车，可选用、系列油品；城市道路频繁起动、停车，高速高负荷增压等工作条件较苛刻的柴油机选择、；中负荷低增压等工作条件较缓和的柴油机选择、等产品。,1,质量等级的选择,第二节,技术标准与要求,要根据发动机或车辆使用环境的温度范围，并考虑发动机的工况、新旧及磨损程度，选用合适黏度的机油。冬季或我国北方地区，根据环境气温和车辆情况选用,/,、,/,.,/,、,/,、,/,等油品，夏季或我国南方地区,.,根据环境气温和车辆情况选用,/,、,/,、等油品。,2,黏度等级的选择,第二节,技术标准与要求,与矿物机油相比，合成油的黏度变化受气温影响很小，所以既能在低温环境中流动顺畅，也能在高温环境中保持适当的黏度，减少发动机磨损，,现代汽车应用较广泛。另外，合成油提炼纯度高,.,在发动机持续高温运作下，不易氧化分解产生油泥和积炭,.,其劣化速度比矿物油慢，使用时效也更长，一般使用矿物油的车行驶 就必须换油，而合成机油，其换油里程可延至,。为了保证合理的润滑油更换周期，汽车制造商一般以两种单位给出润滑油更换周期：汽车每行驶一定的里程数或每过一定的时间就应该更换润滑油。,3,换油期的确定,第三节,实训时间,(,),了解更换发动机机油和机油滤清器的重要性。,(,),熟悉发动机机油和机油滤清器的作用和类型。,(,),掌握更换发动机机油和机油滤清器的操作技能。,第四节,实训教学目标,第五节,实,训器材,专用工具,:,机油回收桶、接油盘。,常用工具,:,快速扳手、接杆、套筒、滑杆、变径接头、扭力扳手、照片工具、机油回收桶。,第六节,教学组织,.,教学组织形式,每辆车安排 名学生实训，两名学生一组，一组操作，一组观察学习。,.,学生站位分工和要求,两名学生一组，按照 号、号进行编号。号为主，号辅助。,.,实训教师职责,讲解操作步骤和注意事项，下达“操作开始”口令，工位间巡视、检查、指导和纠正错误。,.,学生职责变换,两名学生实行职责变换制度，即第一遍 号为主，号辅助；第二遍 号为主，号辅助。,第七节,操作步骤,1.,号进入驾驶室,.,拉开发动机舱盖释放栓。,2.,号摆动变速器换挡杆手柄,.,确认变速器处于空挡,(,挡,),位置或驻车挡,(,挡,),位置。,3.,号确认驻车操纵手柄处于拉起位置。,4.,号打开点火开关,.,检查仪表台各指示灯及仪表显示是否正常。,5.,号检查机油液位是否正常。,6.,号检查冷却液位是否正常。,7.,号检查蓄电池电压是否正常。,8.,号、号确保车辆和人员安全后，起动发动机并保持怠速运转,。,9.,发动机运转期间注意水温表指示数值，当水温达到 时，关闭点火开关，停止发动机运转。,1,事前准备,2,预热发动机,第七节,操作步骤,1.,号检查气门室罩垫处、加油口处等是否存在漏油现象。,2.,用布清洁加注口周围，拆卸机油加注口盖后，将机油加注口用干净的布盖上,(,防止有杂物进入,),。,3.,将车辆举升到合适位置后，检查曲轴前后油封、排放塞、油底壳衬垫等处是否有机油泄漏现象。,3,检漏,第七节,操作步骤,4,排放机油,1.,号将机油回收桶推置于发动机油底壳排放塞的正下方。,2.,号将滑杆、变径接头、组装好后传递给 号。,3.,号使用工具旋松放油螺栓。,4.,号用食指推着排放塞，拇指和中指缓缓旋出排放塞，确认螺纹全部旋出后，急速移开排放塞，将机油流入回收桶内。,5.,用棉纱布清洁排放塞，清洁干净后更换排放塞垫圈。,6.,当油底壳的排油孔不再滴油时，号用棉纱布清洁排放塞孔，清洁干净后用手旋入排放塞。,7.,号将扭力扳手、组装后传递给 号。,8.,号将机油排放塞以,力矩拧紧，然后用棉纱布清洁油底壳油迹。,第七节,操作步骤,1.,降下车辆，将车辆降落到车轮接触地面时停止降车，关闭举升机电源，在机油滤清器的正下方放置接油盘。,2.,号接过 号递过来的滑杆、,的套头拧松机油滤清器。,3.,号将工具换成大快速、,套头拧松至剩下,圈螺纹之后，把工具回递给 号。,4.,号用手拧下滤清器，将滤芯和密封圈扔进垃圾桶。,5.,将新的密封圈安装到滤清器盖上并均匀涂抹机油。,6.,清洁机油滤清器座。,7.,将新的机油密封圈和新的机油滤清器安装到位。,8.,号将扭力扳手、,套筒组装，并将拧紧力矩调整到,后传递给 号。,9.,号将滤清器拧到规定力矩。,10.,清洁机油滤清器表面及滤清器座。,5,更换机油滤清器,第七节,操作步骤,1.,号将车辆降到底，号确认该车型所用机油型号。,2.,旋下机油桶盖，把机油加注口的布拿走，对准加油口，倾斜机油桶，缓慢加注机油。,3.,加注完毕后，旋紧加油口盖。,6,加注发动机油,第七节,操作步骤,1.,号、号配合确认车辆和人员安全后，起动车辆。注意换挡杆、驻车制动手柄的位置。,2.,起动发动机并运转,，在上方观察机油滤清器处是否漏油。,3.,将车辆举升到适当的高度，检查排放塞、机油滤清器等处是否漏油。,4.,将车辆平稳降落到地面上，再次检查机油油位是否正常。,7,运转发动机,8,整理工位,项目三 更换,燃油滤清器,第一节,项目说明,汽油滤清器串联在供油管路上，当发动机工作时，将汽油中的杂质滤除，保证洁净的汽油进入汽缸中燃烧，提高燃料燃烧质量，减轻机件磨损，,另外，可有效防止喷油器堵塞，如果使用劣质汽油或汽油滤清器已达到更换里程，将使滤清器的滤清能力下降，导致喷油器堵塞，滤清面积减小，供油不畅，输出油压下降，造成发动机起动困难、加速无力、高速熄火等故障发生，更换汽油滤清器属于汽车维修作业中的一级维护项目内容，也是汽车维修技工应具备的常规操作技能。,1,概述,第一节,项目说明,汽油滤清器芯多用多孔陶瓷或微孔滤纸制造。陶瓷滤芯可重复使用，但不易清洗干净；纸质滤芯滤清效果好，制造成本低，仅作一次性使用。纸质汽油滤清器在现代汽车上应用最为广泛。,桑塔纳 型轿车的汽油滤清器安装在电动汽油泵前面，位于底板下面，包括一个网目宽为,的纸质滤芯及接在后面的纤维质滤网。一块支承板将滤清器固定在外壳中，滤清器外壳由金属制成。,2,汽油滤清器的类型,第二节,技术标准与要求,(,),拆除汽油滤清器之前，要释放燃油系统内的油压。,(,),安装与桑塔纳 型轿车配套使用的汽油滤清器。,(,),汽油滤清器外壳上标注的箭头“”指示方向要与供油方向一致，,(,),桑塔纳 型轿车汽油滤清器的更换里程是，,如果使用不纯净汽油，更换间隔期要减半，,汽油滤清器的更换里程因车型而异，请参阅该车型维修手册。,(,),汽油滤清器支架固定螺栓的拧紧力矩为,。,(,),汽油对人体有害，禁止嘴吸和触及皮肤。,(,),汽油易燃，作业场所严禁吸烟和违规使用电器。,第三节,实训时间,(,),了解更换汽油滤清器的重要性。,(,),熟悉汽油滤清器的类型。,(,),掌握更换汽油滤清器的操作技能。,4 5,第四节,实训教学目标,第五节,实,训器材,耐油防护手套，废件桶，油料回收桶，汽油滤清器灭火器，双柱举升机,第六节,教学组织,，,教学组织形式,每辆车安排 名学生实训，两名学生一组，一组操作，一组观察学习。,，,学生站位分工和要求,两名学生一组，按照 号、号进行编号。号为主，号辅助。,，,实训教师职责,讲解操作步骤和注意事项，下达“操作开始”口令，工位间巡视、检查、指导和纠正错误。,，,学生职责变换,两名学生实行职责变换制度，即第一遍 号为主，号辅助；第二遍 号为主，号辅助。,第七节,操作步骤,1.,号打开驾驶室左前门，用手拆下位于仪表台左下方的盖板。,2.,号在中央集电盒上取下左起第号熔断丝，该熔断丝控制电动汽油泵电路。,3.,号确认驻车制动器已拉紧，变速器位于空挡后，打开点火开关并起动发动机，,待发动机自动熄火后，关闭点火开关。,4.,号将快速扳手、接杆、号套筒传递给 号。,5.,号使用工具拆除蓄电池的负极导线并使之可靠离开负极柱。,1,事前准备,2,燃油系统卸压,第七节,操作步骤,号操纵举升机，将车辆举升到目标高度后，可靠停驻，,确认车辆可靠停驻后，方可进入车下作业。,3,举升车辆,第七节,操作步骤,4,拆卸汽油滤清器,1.,号将棉纱传递给 号。,2.,号使用棉纱擦净滤清器进、出油管接口处的污物。,3.,号将十字螺丝刀传递给 号。,4.,号使用工具旋松进、出油管固定卡的螺栓，要求固定卡可在橡胶油管上滑动。,5.,号将固定卡滑离橡胶油管和滤清器接口接触部位，保持在油管上。,6.,号在与滤清器接口接触的油管外面缠绕,层干净棉纱。,7.,号将鲤鱼钳传递给 号。,8.,号使用鲤鱼钳夹紧缠绕棉纱的油管部位，上下方向摆动工具，直到橡胶油管在滤清器接口上松动为止。然后，号取下缠绕在油管上的棉纱。,9.,号一手按住滤清器及其支架，防止滤清器转动，一手握紧油管与滤清器接口接触部位，用力转动油管并向外拉，直到油管脱出。,第七节,操作步骤,10.,橡胶油管脱出后，号把堵头插入油管内，以减少燃油洒失，防止污物进入油管而污染燃油。,11.,号将 号套筒、摇把传递给 号。,12.,号使用 号套筒、摇把拧松滤清器支架上的两个固定螺母，,号接收工具并摆放到工具车上。,13.,号一手扶住滤清器支架，一手旋下固定螺母，然后取下滤清器及其支架，,14.,号将滤清器内存留的燃油倒入油料回收桶中。,15.,号确认滤清器在支架内的安装位置和方向之后，双手拇指通过支架上的观察孔按压滤清器，双手的四指握紧支架外壳，用力将滤清器推出。,16.,号将旧汽油滤清器轻轻放入专用的废件桶内。,第七节,操作步骤,1.,号将汽油滤清器传递给 号。,2.,号确认汽油滤清器壳上的箭头“”方向与燃油供给系统要求一致后，将滤清器用手压入支架的塑料夹具内。,3.,号将滤清器支架上的螺栓孔套入车体螺杆上并用手扶住支架，然后用手将已涂油的螺母旋紧。,4.,号将 号套筒、摇把传递给 号。,5.,号使用工具将螺母力矩拧紧到,。,6.,将汽油滤清器支架紧固完毕，号通过支架上的观察孔确认滤清器壳上的箭头“”指示方向是否与燃油系统的供油方向相一致，即滤清器进油口端对着油箱，出油口端通向发动机。,5,安装汽油滤清器,第七节,操作步骤,7.,号检查橡胶油管是否出现老化、龟裂现象；检查油管固定卡是否锈蚀、滑扣、裂纹等损伤。是，则更换橡胶油管和固定卡；否，则继续使用。,8.,号迅速拔下橡胶油管的专用堵头，将油管口对准滤清器的接口，上下摆动油管的同时施加推力。当油管部分插入后，用力握住插入油管，在一定范围内转动油管的同时施加推力，直到油管与滤清器接口的肩部接触为止。,9.,号将油管固定卡移至略越过滤清器接口的突起处。,10.,号将十字螺丝刀传递给 号。,11.,号使用工具将油管固定卡螺栓力矩拧紧至,，然后用棉纱擦净油管接头处的油迹。号接收工具并摆放到零件车上。,第七节,操作步骤,1.,号操纵举升机，将车辆降落到地面上。,2.,号将熔断丝安装在中央集电盒上的左起第 号位置，该熔断丝控制电动汽油泵电路。,3.,号使用细纱布将蓄电池的负极柱、负极线接头内孔等处的脏污或腐蚀物擦拭干净。,4.,号将负极线接头套在蓄电池的负极柱上，接头的上边沿要略低于极柱。,5.,号将 号套筒、接杆、棘轮扳手传递给 号。,6.,号使用工具将极线接头固定螺栓力矩拧紧至,。,6,电路连接,第七节,操作步骤,1.,号进入驾驶室，确认驻车制动器已拉紧。,2.,号横向摆动变速器挡位控制手柄，确认变速器处于空挡位置。,3.,号将点火开关拨至 挡，,后，拨至 挡，,如此重复,次，然后起动发动机，加减速操作,，关闭点火开关。,4.,号操纵举升机，将车辆举升到合适高度并可靠停驻。,5.,号检查汽油滤清器的进、出油管处是否存在燃油泄漏，,有泄漏，检修，无泄漏，则正常。,7,燃油系统检漏,8,整理工位,项目四 清洗,或更换空气滤清器,第一节,项目说明,发动机工作时，吸入汽缸内的空气新鲜、洁净、充分，对提高发动机的功率和延长使用寿命有着至关重要的作用。特别洁净的空气可以有效地减轻发动机汽缸的磨损。而清洁度的保证，建立在对空气滤清器滤芯的定期检查和更换的基础上。实践证明，发动机不安装空气滤清器，其寿命将缩短,/,。更换空气滤清器滤芯是一个操作相对简单的作业项目，为大多数维修人员所忽视。然而，因检查或更换空气滤清器芯引发的发动机运行故障和机械事故时有发生，其原因归咎于疏忽大意和操作不当，由此可见精细化要求的规范操作适用于汽车维修中的每一个环节。,1,概述,第一节,项目说明,空气滤芯安装在空气滤清器壳体内，用于滤除空气中的杂质或灰尘，让洁净空气进入汽缸。,2,空气滤清器的作用,空气滤清器一般由进气导流管、滤清器盖、滤清器外壳和滤芯组成。滤清器的种类较多，而纸质滤芯空气滤清器广泛应用于各类发动机上。,3,空气滤清器的组成,第二节,技术标准与要求,(,),安装与丰田卡罗拉轿车配套使用的空气滤清器滤芯。,(,),行驶在沙尘飞扬地区的车辆。空气滤清器芯的检查、清洁或更换的间隔周期要变短。,空气滤清器滤芯的更换里程因车型而异。请参阅该车型维修手册。,(,),更换空气滤清器滤芯时。严禁将沙尘、水、油及其他杂物掉入进气管道。,(,),严禁将油、水、污物等黏附到空气滤清器滤芯上。,第三节,实训时间,(,),了解空气滤清器滤芯的作用；,(,),熟悉空气滤清器的结构；,(,),掌握更换空气滤清器滤芯的操作技能。,2 5,第四节,实训教学目标,第五节,实,训器材,科鲁兹轿车、空气滤清器滤芯、吹气枪、废件回收桶,(,工具、工具,),第六节,教学组织,.,教学组织形式,每辆车安排 名学生实训，两名学生一组，一组操作，一组观察学习。,.,学生站位分工和要求,两名学生一组，按照 号、号进行编号。号为主，号辅助。,.,实训教师职责,讲解操作步骤和注意事项，下达“操作开始”口令，工位间巡视、检查、指导和纠正错误。,.,学生职责变换,两名学生实行职责变换制度，即第一遍 号为主，号辅助；第二遍 号为主，号辅助。,第七节,操作步骤,1.,号用清洁布清洁空气滤清器外壳。,2.,号检查空气滤清器壳体有无固定松动、裂纹或其他损坏。,1,事前准备,2,检查、清洁空气滤清器壳体,3,拆卸空气滤清器,1.,号将十字螺丝刀传递给 号。,2.,号拆卸空气滤清器罩固定螺栓。,3.,号小心取出滤芯并传递给 号。,4.,号核对新、旧滤芯型号、标记是否对应。,第七节,操作步骤,4,安装新空气滤清器,1.,号用清洁布或压缩空气清洁空气滤清器内部灰尘。,2.,号接过新滤芯确认安装方向后安放到空气滤清器壳体内。,3.,号将空气滤清器上盖安装到位。,4.,号接过 号递过来的螺丝刀，将空气滤清器紧固螺栓对角分两次拧紧。,5.,清洁并再次检查各相关部件安装是否到位，螺栓是否拧紧。,5,整理工位,项目三 更换燃油滤清器,第一节,项目说明,发动机汽缸内压缩气体压力的大小，反映了汽缸的密封程度。汽缸压力值不符合规定要求，将导致发动机功率不足，燃油、润滑油消耗增加，尾气排放超标，对发动机的动力性和经济性影响很大。检测发动机汽缸压力，是按照一定的技术操作规范，通过汽缸压力表来完成的。进行发动机汽缸压力的检测，是发动机故障诊断的常用方法之一。,1,概述,汽缸压力表按照测量范围不同，可分为,.,(,汽油机,),和,.,(,柴油机,),两种，按照连接方式不同，可分为推入式和螺纹接口式两种。,2,汽缸压力表的分类,第一节,项目说明,(,),起动发动机并运转到正常工作温度后，熄火停止发动机运转，然后旋下汽油机的火花塞或柴油机的喷油器。,(,),汽油机必须将节气门和阻风门完全打开，将汽缸压力表压紧或连接在火花塞座孔上。,(,),柴油机必须采用螺纹接口式汽缸压力表，将汽缸压力表的螺纹接口旋入喷油器座孔内。,(,),用起动机带动曲轴旋转,，使发动机转速保持,/,(,汽油机,),或,/,(,柴油机,),，此时汽缸压力表指示的数值就是该汽缸的汽缸压力。,(,),测量完毕，按下汽缸压力表上的放气阀，使压力表指针归零。,(,),在实际测量汽缸压力时，每个汽缸应重复测量,次。,2,汽缸压力表的使用方法,第二节,技术标准与要求,(,),使用性能良好的汽油发动机汽缸压力表；,(,),桑塔纳型轿车 发动机汽缸压力值,:,标准值为,，极限值为；,(,),桑塔纳型轿车 发动机正常工作温度为,；,(,),检测汽缸压力前，先用吹气枪将发动机上部的尘埃、杂物清理干净，严防异物掉入汽缸内；,(,),每个汽缸检测次数不少于 次。,第三节,实训时间,(,),了解发动机汽缸压力检测的重要性；,(,),熟悉发动机汽缸压力表的作用、类型和使用方法；,(,),掌握检测发动机汽缸压力的操作技能。,4 5,第四节,实训教学目标,第五节,实训器材,桑塔纳 型轿车，,内六角接头，接杆，棘轮扳手。汽缸压力表，缸线拆装钳，火花塞扳手吹气枪，预紧力扳手,第六节,教学组织,.,教学组织形式,每辆车安排 名学生实训，两名学生一组，一组操作，一组观察学习。,.,学生站位分工和要求,两名学生一组，按照 号、号进行编号。号为主，号辅助。,.,实训教师职责,讲解操作步骤和注意事项，下达“操作开始”口令，工位间巡视、检查、指导和纠正错误。,.,学生职责变换,两名学生实行职责变换制度，即第一遍 号为主，号辅助；第二遍 号为主，号辅助。,第七节,操作步骤,1.,号进入驾驶室，确认驻车制动器已拉紧。,2.,号横向摆动变速器挡位控制手柄，确认变速器处于空挡位置。,3.,号打开点火开关，起动发动机并保持怠速运转,，,其间注意观察水温表指示数值的变化，当水温达到左右时，关闭点火开关，停止发动机运转。,1,事前准备,2,发动机预热,第七节,操作步骤,1.,号将，内六角接头、接杆、棘轮扳手传递给 号。,2.,号使用工具将发动机装饰罩的条固定螺栓拧松，用手取下固定螺栓，最后取下发动机装饰罩。,3.,号接收 号传递来的工具、螺栓、发动机装饰罩并摆放到工具车、零件车的规定位置。,3,拆卸发动机装饰罩,第七节,操作步骤,4,清洁发动机上部,1.,号将吹气枪传递给 号。,2.,号使用吹气枪将发动机上部的尘埃等杂物清理干净。,5,取下高压分缸线,1.,号将汽缸区分标签粘贴于高压分缸线上。,2.,号将缸线拆装钳传递给 号。,3.,号使用缸线拆装钳拆卸各个汽缸的高压分缸线与火花塞连接端。,4.,号接收缸线拆装钳并摆放到工具车上。,5.,高压分缸线全部取下后，号使用吹气枪清洁火花塞孔周围，第六步拨下点火模块电插头。,6,清洁发动机上部,号从进气歧管的下方，用手拔下点火模块的电插头。,第七节,操作步骤,7,拔下喷油器电插头,号拔下各缸喷油器电插头。,8,拆卸火花塞,1.,号将火花塞拆装扳手传递给 号。,2.,号将火花塞拆装套筒套装于火花塞的外壳螺方上。,3.,号使用火花塞拆装扳手旋松火花塞。,4.,号依次取出各缸火花塞并传递给 号。,第七节,操作步骤,1.,号将汽缸压力表的软管传递给 号。,2.,号将软管接头螺纹旋入火花塞座孔内并拧紧。,3.,号将压力表头传递给 号。,4.,号将表头与软管的快速接头连接起来，并调整表头使刻度盘朝向身体方向，便于读取缸压测量值。,5.,号进入驾驶室，确认变速器控制手柄位于空挡位置，驻车制动器已拉紧。,6.,当听到 号“起动”口令后，号将点火开关拨至起动挡，保持时间,。,7.,号从汽缸压力表上读取测量值。,8.,号按下汽缸压力表上的卸压阀，释放表内压力，指针归零，,每缸要求测量,次。,9.,各汽缸压力检测完毕，号拆卸表头并传递给 号。,10.,号旋下软管并传递给 号。,11.,号接收汽缸压力表并放置在表盒内。,9,检测发动机汽缸压力,第七节,操作步骤,1.,号将火花塞、火花塞拆装扳手传递给 号。,2.,号将火花塞插入火花塞扳手的套筒内。,3.,号将火花塞放入其承孔内，用手调整火花塞扳手的角度，并转动火花塞，感知火花塞螺纹与承孔中的螺纹是否对正。如感觉转动火花塞时，省力平顺且有下行感，证明螺纹已对正。否则，禁止用力旋转火花塞。,4.,号将预紧力扳手传递给 号。,5.,号使用预紧力扳手将火花塞力矩拧紧到,。,10,安装火花塞,第七节,操作步骤,1.,号确认高压分缸线上标注的缸序编号或自制区分标签。,2.,号按照 型发动机的高压分缸线布置形式，将一缸、二缸高压导线穿过进气歧管上的前端孔并通过缸线卡连接起来，三缸、四缸的高压导线穿过进气歧管上的后端孔同样用缸线卡连接起来。,3.,号将缸线拆装钳传递给 号。,4.,号根据各缸高压分线上的区分标签或缸序编号，使用缸线拆装钳将高压分缸线依次安插到对应缸的火花塞上。,5.,号在进气歧管下方，用手插上与点火控制模块端的电插头。,6.,号最后确认高压分缸线安插顺序是否正确。,11,安装火花塞,第七节,操作步骤,.,号将喷油器电插头安装到对应的喷油器上。,11,安装喷油器电插头,1.,号将发动机装饰罩传递给 号。,2.,号将装饰罩安放到发动机上并对齐螺栓孔。,3.,号将固定螺栓传递给 号。号用手旋上发动机装饰罩固定螺栓。,4.,号将棘轮扳手传递给 号。,5.,号使用,内六方接头、接杆、快速扳手将螺栓力矩拧紧到,m,。,12,安装发动机装饰罩,13,整理工位,项目六 检查,、清洁或更换火花塞,第一节,项目说明,火花塞是发动机点火系统中非常重要的电器元件，它将点火线圈产生的高压电引入发动机燃烧室内，通过电极间的间隙产生放电火花，点燃汽缸内的混合气。,随着汽车行驶里程的增加，火花塞电极会产生磨损或附着积炭，甚至击穿，致使电火花能量降低或丧失，使发动机的起动性能、运转稳定性能、加速性能下降，导致发动机的输出动力下降，经济性变差。因此，定期检查或更换火花塞成为发动机维护项目中必不可少的作业内容。,1,概述,第一节,项目说明,(,),结构。在钢制壳体的内部固定着陶瓷绝缘体，绝缘体中心孔内装有中心电极，中心电极的上部有接线螺母，用来连接高压导线。壳体的下端固定有弯曲的侧电极，上端有便于火花塞拆装的六角柱面，其下部加工有螺纹，用于拧入汽缸盖上的火花塞座孔。壳体螺纹的上端装有密封垫圈。,(,),类型。火花塞根据热值的大小可以分为两种类型,:,冷型火花塞和热型火花塞。发动机的技术性能不同，对火花塞的要求也不相同。对于高速、大功率、高压缩比的发动机，应采用冷型火花塞；对于低速、小功率、低压缩比的发动机，应选用热型火花塞；介于两者之间的发动机，应采用热值中等的火花塞。,2,火花塞的结构和类型,第二节,技术标准与要求,(,),安装与 型发动机配套使用的火花塞。,(,),型发动机火花塞检查、更换的时间和行驶里程规定,:,或半年,(,无 车辆,),检查一次，,或 年更换一次，,火花塞检查、更换间隔周期，因车型而异，请参阅该车型的维修手册。,(,),型发动机火花塞中心电极和侧电极的间隙值为,.,，,。,(,),型发动机火花塞的紧固力矩为,。,(,),型发动机火花塞中心电极与壳体间绝缘电阻值应为,以上。,第三节,实训时间,(,),了解检查和更换火花塞的重要性；,(,),熟悉火花塞的结构和类型；,(,),掌握检查或更换火花塞的操作。,3 0,第四节,实训教学目标,第五节,实训器材,桑塔纳 型轿车，,内六角扳手，接杆，棘轮扳手。缸线钳吹气枪，火花塞扳手厚薄规，预紧力扳手,第六节,教学组织,.,教学组织形式,每辆车安排 名学生实训，两名学生一组，一组操作，一组观察学习。,.,学生站位分工和要求,两名学生一组，按照 号、号进行编号。号为主，号辅助。,.,实训教师职责,讲解操作步骤和注意事项，下达“操作开始”口令，工位间巡视、检查、指导和纠正错误。,.,学生职责变换,两名学生实行职责变换制度，即第一遍 号为主，号辅助；第二遍 号为主，号辅助。,第七节,操作步骤,1.,号将,内六角接头、接杆、棘轮扳手传递给 号。,2.,号使用工具将发动机装饰罩的条固定螺栓拧松，用手取下固定螺栓，最后取下发动机装饰罩。,3.,号接收 号传递来的工具、螺栓、发动机装饰罩并摆放到工具车、零件车的规定位置。,1,事前准备,2,拆卸发动机装饰罩,第七节,操作步骤,1.,号将吹气枪传递给 号。,2.,号使用吹气枪将发动机上部的尘埃等杂物清理干净。,3,清洁发动机上部,1.,号将汽缸区分标签粘贴于高压分缸线上。第三缸的高压分缸线粘贴标明“三缸”字样的标签。,2.,号将缸线钳传递给 号。,3.,号使用缸线钳拆卸各个汽缸的高压分缸线与火花塞连接端。,4.,号接收缸线钳并摆放到工具车上。,5.,高压分缸线全部取下后，号使用吹气枪清洁火花塞孔周围。,4,取下高压分缸线,第七节,操作步骤,5,拆卸火花塞,1.,号将火花塞拆装扳手传递给 号。,2.,号将火花塞拆装套筒套装于火花塞的外壳螺方上。,3.,号使用火花塞拆装扳手旋松火花塞。,4.,号依次取出各缸火花塞并传递给 号。,6,辨别火花塞电极颜色,号目视检查火花塞电极的烧蚀情况，并观察火花塞电极的色泽。,第七节,操作步骤,1.,号使用铜丝刷清除火花塞中心电极和侧电极上附着的积炭等污物。,2.,号使用铂金砂条清理电极间的积炭等污物。,7,清洁火花塞,1.,号使用厚薄规测量中央电极和侧电极之间的间隙值。,2.,号将火花塞电极间隙调整到规定值。,8,测量、调整火花塞电极间隙,号将火花塞连接到实验台上，观察火花塞的跳火情况。,9,火花塞跳火试验,号目视检查火花塞的密封垫圈是否有断裂、扭曲等损伤现象，,10,火花塞跳火试验,第七节,操作步骤,1.,号将火花塞、火花塞拆装扳手传递给 号，,2.,号将火花塞插入火花塞扳手的套筒内，,3.,号将火花塞放入其承孔内，用手调整火花塞扳手的角度，并转动火花塞，感知火花塞螺纹与承孔中的螺纹是否对正，,如感觉转动火花塞时，省力平顺且有下行感，证明螺纹已对正，,否则，禁止用力旋转火花塞，,4.,号将预紧力扳手传递给 号，,5.,号使用预紧力扳手将火花塞力矩拧紧到，,11,安装火花塞,第七节,操作步骤,1.,号确认高压分缸线上标注的缸序编号或自制区分标签。,2.,号按照 型发动机的高压分缸线布置形式，将一缸、二缸高压导线穿过进气歧管上的前端孔并通过缸线卡连接起来；三缸、四缸的高压导线穿过进气歧管上的后段孔同样用缸线卡连接起来。,3.,号将缸线钳传递给 号。,4.,号根据各缸高压分线上的区分标签或缸序编号，使用缸线钳将高压分缸线依次安插到对应缸的火花塞上。,5.,号最后确认高压分缸线安插顺序是否正确。,12,安装高压分缸线,第七节,操作步骤,1.,号将发动机装饰罩传递给 号。,2.,号将装饰罩安放到发动机上并对齐螺栓孔。,3.,号将固定螺栓传递给 号，号用手旋上发动机装饰罩固定螺栓，,4.,号将棘轮扳手传递给 号。,5.,号使用，内六方接头、接杆、快速扳手将螺栓力矩拧紧到,。,13,安装发动机装饰罩,起动发动机，观察怠速运转稳定性，急加减速，观察发动机响应性，,如果均正常,(,排除火花塞以外其他因素,),，则更换火花塞完毕。,14,发动机运行检查,15,整理工位,项
