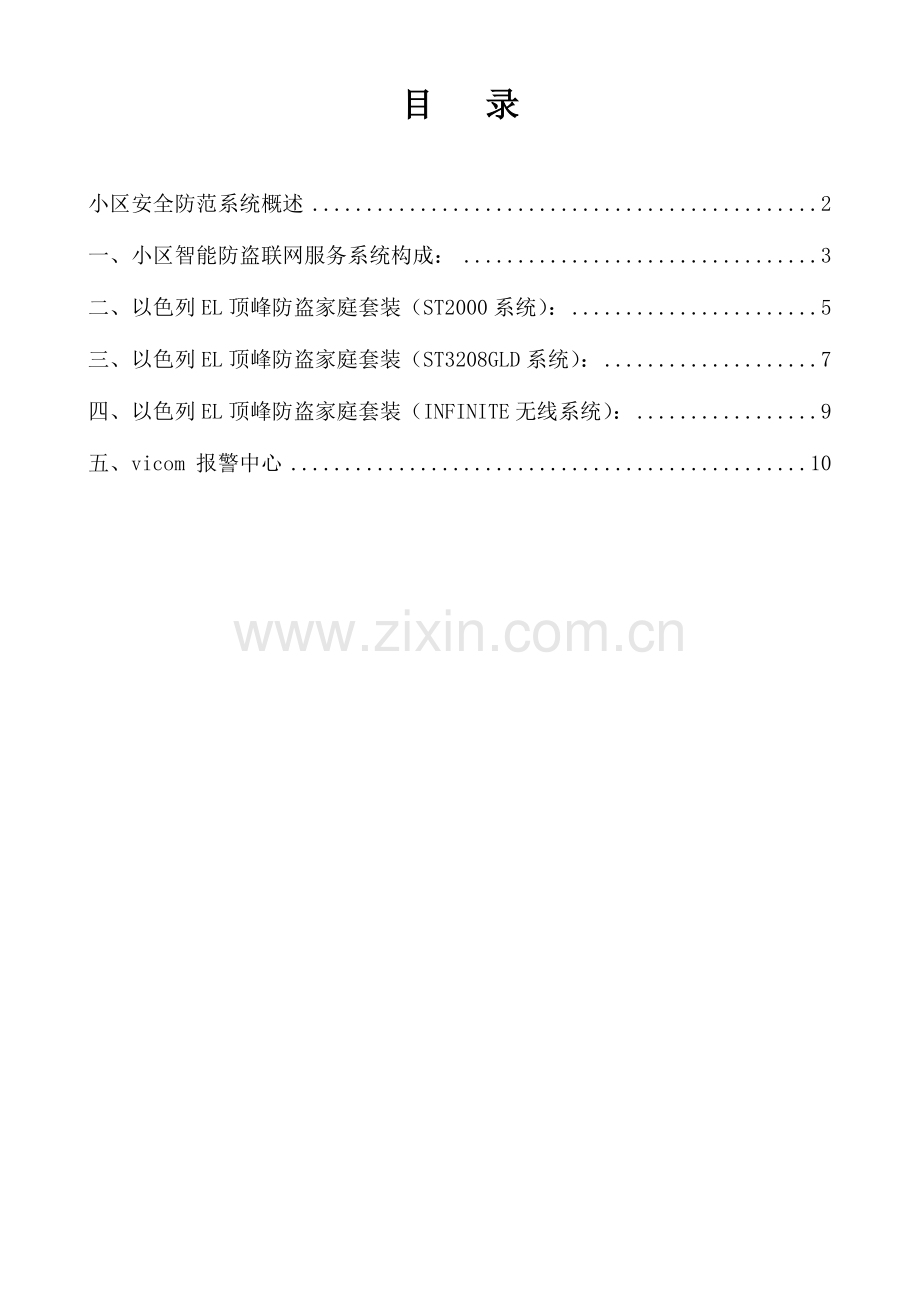

目 录

小区安全防范系统概述 2
一、小区智能防盗联网服务系统构成： 3
二、以色列EL顶峰防盗家庭套装（ST2000系统）： 5
三、以色列EL顶峰防盗家庭套装（ST3208GLD系统）： 7
四、以色列EL顶峰防盗家庭套装（INFINITE无线系统）： 9
五、vicom 报警中心 10
小区安全防范系统概述
1、建立小区安全防范服务系统的必要性
近年来随着市场经济发展的不断完善及城市规划水平的不断提高，传统的相对离散的居民住宅向现代相对集中的社区建设发展。一个现代化的居民小区集居民住宅及满足居民生活所需而配套设置的金融、商业、文化、教育、娱乐等机构为一体，人流物流相对集中，而地域相对开放。居民购买及入住小区除对社区的生活设施、房屋质量关心外，对小区的安全环境也极为关注。
随着城市社区环境美化、文明程度要求的不断提高，传统的住宅围墙和防盗栅栏等简单防护设施既破坏社区的整体形象，也不能完全有效的阻止犯罪分子的破门而入，同时紧锁的铁门和护栏在发生火灾、地震等紧急情况时，使人难以逃生。因此社区防范的现代化、智能化，居民财产的防盗防劫已成为政府和居民关注的问题。

2、小区安全防范服务系统结构
小区安全服务网络系统的基本思想就是变以往的防盗门窗式的被动防范为主动防范，单门独户的个体防范为总体网络防范，建立一个立体化、多层次、全方位、科学的24小时安全防范及服务网络系统，采取从外到内的多层安全防范措施，从周界、社区道路、灯光到各住宅门窗和各居室的防护，共具有五道安全防线，将物防、技防、人防有机结合，为社区的居民提供安全、舒适、便捷的生活环境。具体为：
第一道安全防线：由周界防范报警系统构成，以防范翻围墙和周边进入社区的非法入侵者。采用感应线缆或主动红外线对射器。
第二道安全防线：由社区监控系统构成，对出入社区和主要通道上的车辆，人员及重点设施进行监控管理。配合小区报警系统和周界防护系统对现场情况进行监控记录，提高报警响应效率。
第三道安全防线：由保安巡逻管理系统构成，通过住宅区保安人员对住宅区内可疑人员、事件进行监管。配合电子巡更系统，确保保安人员的巡逻到位，实现小区物业的严格管理。
第四道安全防线：由联网型楼寓可视对讲系统构成，可将闲杂人员拒之梯口外，防止外来人员四处游串。
第五道安全防线：由家庭联网报警系统构成，这也是整个安全防范网络最重要的一环。当有窃贼非法入侵住户家或发生如煤气泄漏、火灾、老人急病等紧急事件时，通过安装在户内的各种电子探测器自动报警，接警中心将在数十秒内获得警情消息，为此迅速派出保安或救护人员赶往住户现场进行处理。
同时，在社区建立一个24小时保安监控中心，充分发挥社区物业保安的作用，提前迅速快捷发现警情，自动进行警情分析和信息分流，在有重要案情时电脑系统可自动发送警情到相应公安机关，并协助公安机关及时处理警情，提高破案率，以达到保护居民生命、财产安全的目的。

社区安全服务网络
服务中心

住
宅
防
盗
报
警
闭 车
路 辆
电 出
视 入
监 管
控 理
周
界
防
越
报
警

楼
宇
对
讲
保
安
巡
更
管
理

一、小区智能防盗联网服务系统构成：
小区智能防盗联网报警系统的基本思想就是变以往的防盗门窗式的被动防范为主动防范，单门独户的个体防范为总体网络防范，建立智能化科学的24小时安全防范及服务网络系统，采取从外到内的多层安全防范措施，将技防、人防有机结合，为社区的居民提供安全、舒适、便捷的生活环境。通常一个完整的小区智能防盗联网报警系统是有以下三部分组成：
1、周界防范报警系统：以防范翻越小区围墙和周边进入社区的非法入侵者。一般采用感应线缆或主动红外线对射器。
2、住宅用户端报警系统：这也是整个安全防范网络最重要的一环。当有窃贼非法入侵住户家或发生如煤气泄漏、火灾、老人急病等紧急事件时，通过安装在户内的各种电子探测器自动报警，报警控制箱将在几秒内把警情消息通过电话线传送到保安监控中心，中心人员迅速派出保安或救护人员赶往住户现场进行处理。
3、24小时保安监控中心：是通过先进的报警数码接收机和电脑软件,迅速、快捷、详细的接收警情，自动进行警情分析和信息分流，并在有重要案情时电脑系统可自动发送警情到相应公安机关，并协助公安机关及时处理警情。

系统工作原理图：

每个住宅用户

门磁

公共电话网

红外探头

紧急按钮

以色列EL顶峰 控制箱/传讯器

可燃气体
探测器
现场报警（喇叭，警灯）

RS232

打印机 电脑：VICOM软件 专用数码接收机

报警中心

二、以色列EL顶峰防盗家庭套装（ST2000系统）：
适用范围：小户型住宅（三居室，两居室）
提供功能：每个住宅用户单独使用一套以色列EL顶峰四防区控制箱，提供防盗
及紧急求救功能。（可扩充拥有煤气泄露报警功能）
防范区域：客厅、主卧室、大门

顶峰防盗家庭套装设备介绍 EL ORION-55双元红外探测器
最大探测距离：14X14米
防护区域：客厅及阳台

以色列SHADOW红外定向幕帘探测器
双元红外，最大探测距离12x12米
在室内走动不报警，室外非法闯入
立即报警。
防护区域：主卧室的窗户。

门磁：防护区域：大门非法闯入
以色列EL顶峰ST2000控制箱
。4个可编程防区+防拆防区
。6个用户密码 紧急按钮：安装于客厅或主人卧室
。钥匙开关，电话线遥控布/撤防
。音频提示报警
。报警纪录存储显示
。内置数码通讯器

注：根据用户需要可增加QJS-II燃气探测器，防煤气、液化气等
报警设备布置图：

阳台

厨房

主卧室 客厅
卫生间

控制箱 门磁
键盘
大门
用户端设备清单：（标准配置）
序号
型 号
说 明
单价
1
以色列ST2000控制箱

4+1防区控制箱（1个防拆或钥匙布/撤防防区），有4+2或CONTACT ID格式。

2
以色列3104数码键盘
有4个防区灯报警显示

3
16.5V 25va变压器
国产

4
后备电池（12V/4AH）
国产

5
以色列SHADOW 红外幕帘定向探测器
双元红外，最大探测距离12x12米。在室内走动不报警，从室外非法闯入报警。

6
以色列ORION-55探测器
双元红外，14X14米

7
QJS-II燃气探测器
国产，防煤气、液化气等。

8
门磁
国产，明装。防护从大门闯入

9
紧急按纽
国产，塑封

注：根据客户对防范的不同要求，还可以选择使用以色列EL公司的其他探测器。
以色列EL公司其它探测器
图 片
型 号
说 明
单价
1
以色列EL-5000红外防宠物探测器
红外+微处理器，可防12公斤以下宠物，最大探测距离10.7x10.7米。
适合防范客厅及阳台

2
以色列EL-1484三鉴红外探测器
红外+微波+微处理器，最大探测距离12x12米。
适合防范环境较复杂的室内空间

3
以色列MICRO-X三鉴红外探测器
红外+微波+微处理器，最大探测距离12x12米。
适合防范环境较复杂的室内空间

4
以色列COGUAR-BL玻璃破碎+红外探测器
玻璃破碎探测，最大探测距离10米
双元红外，最大探测距离12x12米。
适合防范大面积客厅

三、以色列EL顶峰防盗家庭套装（ST3208GLD系统）：
适用范围：大户型、复式楼住户(包括别墅)或办公区域：
提供功能：每个住宅用户单独使用一套八防区控制箱，配备2个键盘，可在大门及主卧室多
处布/撤防，提供防盗、煤气泄露及紧急求救功能。
防范区域：大门，客厅，过道或楼梯口，主卧室。(如果是别墅还可以防范围墙)

顶峰防盗家庭套装设备介绍： 以色列EL-5000红外防宠物探测器
红外+微处理器，可防12公斤以下
宠物，最大探测距离10.7x10.7米。
防范区域：客厅及阳台

以色列MICRO-X三鉴探测器
红外+微波+微处理器，最大探测距
离12x12米。

防范区域：过道和楼梯口。
以色列SHADOW红外定向幕帘探测
双元红外，最大探测距离12x12米
在室内活动不报警，从室外非法
闯入报警。

防范区域：主卧室的窗户及阳台门。

EL顶峰 ST3208GLD控制箱 门磁：防护有人从大门非法闯入
。8个可编程防区
（可扩充至32区）
。16个布/撤防密码
。4个独立子系统 紧急按钮：安装于客厅或主人卧室
。32个记录存储

。内置数码通讯器
。报警信息可选择发送 QJS-II 可燃气体探测器
。语音报警
。监听功能
注：探测器可根据用户的要求增减，比如：方向性幕帘式探测器可以安装在所有卧室及客厅的窗户上，每个房间可安装紧急按钮。别墅楼的围墙顶内侧可以安装主动红外对射

。电话线故障检测
。独特报警计数功能

用户端设备清单：
序号
型 号
说 明
1
以色列ST3208GLD控制箱
8防区控制箱（可扩至32防区），有CONTACT ID通讯格式。可分成4个独立子系统，4用户各自独立布/撤防
2
以色列3106数码键盘
有8个防区灯报警显示
3
16.5V 25va变压器
国产
4
后备电池（12V/4AH）
国产
6
以色列EL-5000红外防宠物探测器
红外+微处理器，可防12公斤以下宠物，最大探测距离10.7x10.7米。
7
以色列 MICRO-X 三鉴探测器
红外+微波+微处理器，最大探测距离12X12米
8
以色列SHADOW红外定向幕帘探测器
双元红外，最大探测距离12x12米。在室内走动不报警，从室外非法闯入报警。
9
QJS-II燃气探测器
国产，防煤气、液化气等
10
门磁
国产，明装
11
紧急按纽
国产，塑封。

复式楼有线设备布置图

二楼过道

主卧室

一楼客厅

楼梯

大门

四、以色列EL顶峰防盗家庭套装（INFINITE无线双网系统）：
一、 系统简介
以色列EL公司面向中国市场，最新推出代表全球领先技术的Infiniti无线双网安防系统，本系统是一套可以将一个有线通讯、家居智能化控制、GSM无线通讯有机合一的安防保全系统。
用户现场的各种报警信息既可以通过原有共用电话网报告到报警中心，同时也可以通过GSM/CDMA网络以发送短信息的方式将各种报警信息传送到报警中心或个人移动电话上。即使在千里之外，也能通过移动电话监视、控制您的安防系统及家中的电器设备的工作状态。
新系统具有双向控制能力：用户可通过移动电话或电脑发射短信息，该控制信息通过移动通讯网络的传输，来实现远程控制，达到对系统布防/撤防、控制各种电器设备的开/关等远程控制。为保证您的控制信息可靠性，通过移动电话对系统所进行的布防及撤防，控制各种电器设备的开、关等控制信息将有响应信号返回到您的手机中。
二、系统设备原理

无线红外探测器 无线门磁 紧急按钮 无线定向幕帘（可选）
EL-2600 EL-2601 EL-2614 EL-2650
总线 短信息
服务器
编程键盘 INFINITI主机

PSTN公共电话网

GSM接收机

RS232 RS232
数码接收机 电脑+软件 手机
报警中心
三、Infiniti无线安防网络系统的特点
1、主机采用人文设计，外型简洁、流畅，可与现代家庭装潢完美结合；
2、 控制灵活，操作方便。通过手机中的预置的菜单命令，您可以一键操作控制安防系统的布防/撤防及各种电器，无需电脑上网操作，或受家中电话占线烦恼；
3、 独有报警监听功能，系统报警时可直接将现场声音信号发送到用户指定电话上，并可与现场对讲。
4、 当电话线出现故障时，可直接将故障信息通过GSM网络发出。
5、 支持CONTACT-ID通讯格式和GSM网络的SMS短信息方式。
6、 现场安装的无线设备信号强弱度均以数字化显示，保证安装质量和系统稳定性。
7、 双向通讯，准确反馈。通过手机发出的各中操作指令，GSM系统均回应到移动电话上，显示成功与否。
8、 多址发送，安全可靠。客户报警信息及其他重要信息，可选择PSTN有线网或GSM无线网发送到24小时网络监控中心及其他多个手机上。
9、 独特紧急救护键保证用户紧急情况“一触即发”；
10、 模块设计，升级方便。GSM系统采用全模块化设计。
11、 安装方便，无需拉线。采用全无线系统安装报警设备，无需重新布线，方便快捷。
12、 灵活控制电器设备。支持X-10协议，通过220V电源线控制电器设备，无需重新布线，方便快捷。
四、Infiniti无线双网系统主要模块介绍
PSTN电话通讯模块
（可选）
备用电池
家居智能化模块
（可选）
GSM通讯模块
(可选)
主板
（内置无线接收器）

1、IFINITI报警控制主机功能
。双向语音对讲，内置警号
。采用FM技术具有极佳的抗干扰能力
。SecuriCode 专用加密技术
。无线发射距离长
。发射器由锂电池供电，电池寿命长
。内置可插拔PSTN、GSM模块
。通过PSTN线或GSM网对控制箱遥控编程
。报警信息可通过PSTN线或GSM无线网同时发出。
。可存储256个事件记录，具有32个用户码
。32个无线防区，1个有线防区，1个可编程输出

2、GSM模块
。支持GSM或CDMA
。可通过SMS短信息双向通讯
。同监控中心传输速率高达9600bps

3、电器控制模块
。遥控控制16种电器
。自动定时控制电器
。可以编程控制延迟时间、定时启动及关闭
。利用现有电源网络，无需布线
。具有节电，使用方便等特点。
五、系统设备一览
1、INFINITI-LCD无线套装：（可扩展支持GSM网）:
Infiniti-LCD型
控制主机
32路无线控制箱，1个有线防区，1个可编程输出，面板外置液晶键盘，内置RS-232输出、电池、变压器、警号、监听头和对讲麦克风，可连接8个无线按钮、4个无线键盘，可扩展支持GSM、电话通讯Contact ID格式和16路电器控制

1
PSTN通讯板
支持通过电话网的Contact ID格式
1
EL-2600探测器
无线双源红外探测器，12米，带下视窗，锂电池
1
EL-2614遥控按钮
4路无线，多种遥控布/撤防、紧急报警及控制2路电器
2
EL-2601门磁
无线门磁
1

2、INFINITI-LED无线套装：（可扩展支持GSM网）:
Infiniti-LED型
控制主机
32路无线控制箱，1个有线防区，1个可编程输出，内置RS-232输出、电池、变压器、警号、监听头和对讲麦克风，可连接8个无线按钮、4个无线键盘，可扩展支持GSM、电话通讯Contact ID格式和16路电器控制
1
PSTN通讯板
支持通过电话网的Contact ID格式
1
EL-2600探测器
无线双源红外探测器，12米，带下视窗，锂电池
1
EL-2614遥控按钮
4路无线，多种遥控布/撤防、紧急报警及控制2路电器
2
EL-2601门磁
无线门磁
1

3、INFINITI无线双网系统报警中心设备
序号
设 备 型 号
说明
单价
1
加拿大DSC SG-SLR单线数码接受机（300户以下）
多制式，操作简单的单线数码接收机，可以存储256纪录

2
以色列EL GSM数码接收机

3
国产PC品牌机 自配

4
EPSON 1600K打印机：可自配

6
1KVA UPS 自配

7
3个19”机位控制台

8
VICOM报警接收软件
与EL、DSC数码接收机配合使用，兼容EL、C&K、ADEMCO、DS、FBI等进口标准控制箱，有报警转发功能。

五、VICOM 报警中心

小区报警中心设备有两个部分组成即：报警数码接收机和电脑软件，如下图：

SG-SLR单线数码接收机 RS232

电脑+VICOM软件 打印机

双线数码接收机 （可扩到14线）
适用于住宅用户超过300户
VICOM报警中心软件有以下特点：
□ 接警优先：无论处于何种状态，接警
信息自动弹出，并实时打印
□ 接警迅速：中心经专家设计，系统响
应迅速，配以SUMMIT控制箱效果更
佳
□ 多重接警：同时接受多个信息时，中
心可根据警情时间自动列表显示。
□ 显示全面：可显示用户现场平面图
□ 兼容性强：能接收世界各种控制箱的
通讯格式。
□ 记录详尽：记录接警员所有有效操作
信号，便于以后随时查询。
□ 监控全面：可监控用户布防/撤防情
况及是否出现故障、报警。
□ 操作简单，易学，易用。

DSC SUR-GARD是一台多制式，使用容易，功能强大的报警数码接受机。
□ 特大32字`背光照明液晶显示屏，显示所有接受信号及数据。
□ 内设独立不消失记忆，可存储256条记录。
□ 能接收世界上所有标准通讯格式，包括CONTACT ID，SIA。
□ 可与计算机通讯，并可连接打印机。
□ 全面监控故障，包括电话线，打印机，电脑通讯，电源，后备电池。
□操作简易：各项功能编程，在机件前端的键盘上进行，简单易学，内置EEPROM记忆，断电后编程资料不会丢失。

中心设备清单
序号
设 备 型 号
说明
单价
1
加拿大DSC SG-SLR单线数码接受机
多制式，操作简单的单线数码接收机，可以存储256纪录

2
以色列EL LINECOM 双线数码接收机
大容量，多制式，多重分布式电脑控制，可扩充至30条电话线，存储8192条纪录

3
国产PC品牌机 自配

4
EPSON 1600K打印机：可自配

5
以色列EL 3911MODEM：用于在报警中心对用户遥控布/撤防
可以对用户端控制箱进行遥控编程。

6
1KVA UPS 自配

7
3个19”机位控制台

8
VICOM报警接收软件
与EL、DSC数码接收机配合使用，兼容EL、C&K、ADEMCO、DS、FBI等进口标准控制箱，有报警转发功能。
