Proteus软件的使用
Proteus ISIS是英国Labcenter公司开发的电路分析与实物仿真软件。它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是：①实现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。②支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。③提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如Keil C51 uVision2等软件。④具有强大的原理图绘制功能。

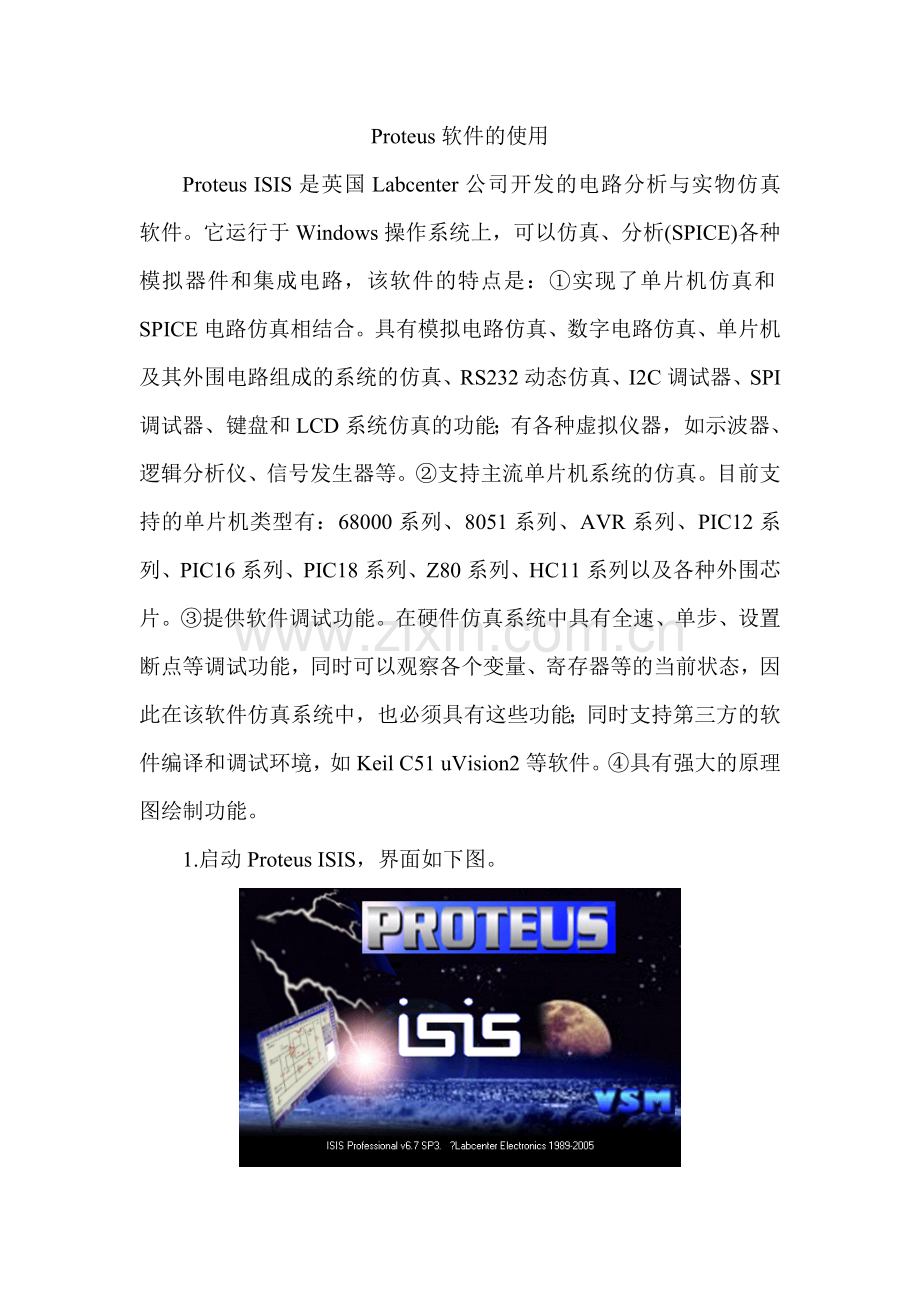

1.启动Proteus ISIS，界面如下图。

Proteus启动界面

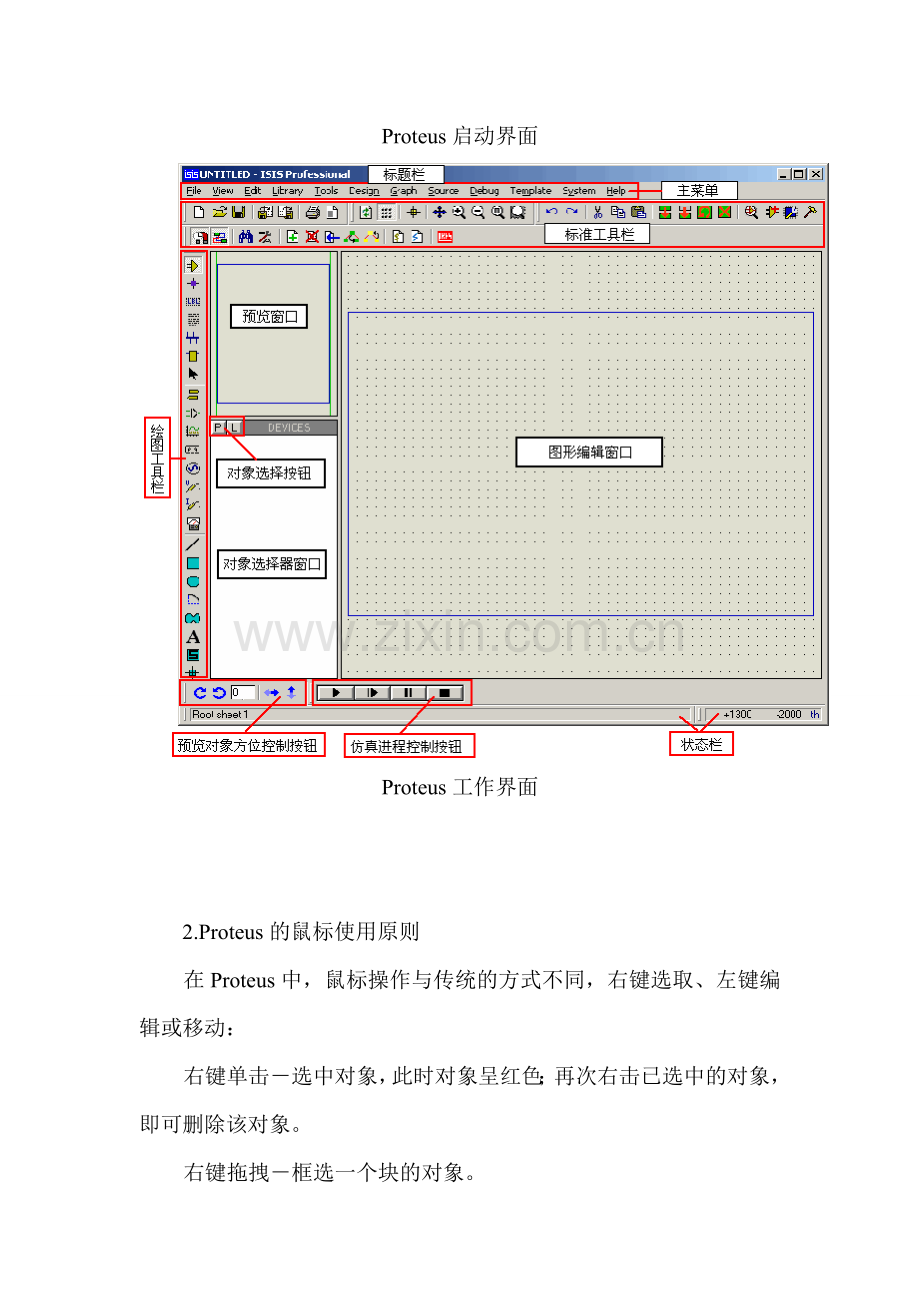

Proteus工作界面

2.Proteus的鼠标使用原则
在Proteus中，鼠标操作与传统的方式不同，右键选取、左键编辑或移动：
右键单击－选中对象，此时对象呈红色；再次右击已选中的对象，即可删除该对象。
右键拖拽－框选一个块的对象。
左键单击－放置对象或对选中的对象编辑对象的属性。
左键拖拽－移动对象。
3.原理图设计的步骤
（1）新建设计文件并设置图纸参数和相关信息
（2）放置元器件
（3）对原理图进行布线
（4）调整、检查和修改
（5）补充完善
（6）存盘和输出
4.放置元器件
（1）选择元器件
单击图标工具栏中的图标，并选择下图所示对象选择器中的按钮，出现选择元器件对话框

对象选择器中P按钮

元器件选择对话框
附：PROTEUS原理图元器件库详细说明
------------------------------------------------------------
Proteus 仿真库简介

元件名称 中文名 说明
7407 驱动门
1N914 二极管
74Ls00 与非门
74LS04 非门
74LS08 与门
74LS390 TTL 双十进制计数器
7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码
7SEG 3-8译码器电路BCD-7SEG[size=+0]转换电路
ALTERNATOR 交流发电机
AMMETER-MILLI mA安培计
AND 与门
BATTERY 电池/电池组
BUS 总线
CAP 电容
CAPACITOR 电容器
CLOCK 时钟信号源
CRYSTAL 晶振
D-FLIPFLOP D触发器
FUSE 保险丝
GROUND 地
LAMP 灯
LED-RED 红色发光二极管
LM016L 2行16列液晶 可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。没背光，和常用的1602B功能和引脚一样（除了调背光的二个线脚）
LOGIC ANALYSER 逻辑分析器
LOGICPROBE 逻辑探针
LOGICPROBE[BIG] 逻辑探针 用来显示连接位置的逻辑状态
LOGICSTATE 逻辑状态 用鼠标点击,可改变该方框连接位置的逻辑状态
LOGICTOGGLE 逻辑触发
MASTERSWITCH 按钮 手动闭合,立即自动打开
MOTOR 马达
OR 或门
POT-LIN 三引线可变电阻器
POWER 电源
RES 电阻
RESISTOR 电阻器
SWITCH 按钮 手动按一下一个状态
SWITCH-SPDT 二选通一按钮
VOLTMETER 伏特计
VOLTMETER-MILLI mV伏特计
VTERM 串行口终端
Electromechanical 电机
Inductors 变压器
Laplace Primitives 拉普拉斯变换
Memory Ics
Microprocessor Ics
Miscellaneous 各种器件 AERIAL-天线；ATAHDD；ATMEGA64；BATTERY；CELL；CRYSTAL-晶振；FUSE；METER-仪表；
Modelling Primitives 各种仿真器件 是典型的基本元器模拟，不表示具体型号，只用于仿真，没有PCB
Optoelectronics 各种发光器件 发光二极管，LED，液晶等等
PLDs & FPGAs
Resistors 各种电阻
Simulator Primitives 常用的器件
Speakers & Sounders
Switches & Relays 开关，继电器，键盘
Switching Devices 晶阊管
Transistors 晶体管（三极管，场效应管）
TTL 74 series
TTL 74ALS series
TTL 74AS series
TTL 74F series
TTL 74HC series
TTL 74HCT series
TTL 74LS series
TTL 74S series
Analog Ics 模拟电路集成芯片
Capacitors 电容集合
CMOS 4000 series
Connectors 排座，排插
Data Converters ADC,DAC
Debugging Tools 调试工具
ECL 10000 Series
------------------------------------------------------------
PROTEUS元件库元件名称及中英对照

AND 与门
ANTENNA 天线
BATTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管)
BRIDEG 2 整流桥(集成块)
BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电容
CAPVAR 可调电容
CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶体整荡器
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管
DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
DPY_7-SEG_DP 7段LED(带小数点)
ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感
INDUCTOR3 可调电感
JFET N N沟道场效应管
JFET P P沟道场效应管
LAMP 灯泡
LAMP NEDN 起辉器
LED 发光二极管
METER 仪表
MICROPHONE 麦克风
MOSFET MOS管
MOTOR AC 交流电机
MOTOR SERVO 伺服电机
NAND 与非门
NOR 或非门
NOT 非门
NPN NPN三极管
NPN-PHOTO 感光三极管
OPAMP 运放
OR 或门
PHOTO 感光二极管
PNP 三极管
NPN DAR NPN三极管
PNP DAR PNP三极管
POT 滑线变阻器
PELAY-DPDT 双刀双掷继电器
RES1.2 电阻
RES3.4 可变电阻
RESISTOR BRIDGE ? 桥式电阻
RESPACK ? 电阻
SCR 晶闸管
PLUG ? 插头
PLUG AC FEMALE 三相交流插头
SOCKET ? 插座
SOURCE CURRENT 电流源
SOURCE VOLTAGE 电压源
SPEAKER 扬声器
SW ? 开关
SW-DPDY ? 双刀双掷开关
SW-SPST ? 单刀单掷开关
SW-PB 按钮
THERMISTOR 电热调节器
TRANS1 变压器
TRANS2 可调变压器
TRIAC ? 三端双向可控硅
TRIODE ? 三极真空管
VARISTOR 变阻器
ZENER ? 齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB 开关
----------------------------------------------------------------------

PROTEUS原理图元器件库详细说明
Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号
ACTIVE.LIB 包括虚拟仪器和有源器件
DIODE.LIB 包括二极管和整流桥
DISPLAY.LIB 包括LCD、LED
BIPOLAR.LIB 包括三极管
FET.LIB 包括场效应管
ASIMMDLS.LIB 包括模拟元器件
VALVES .LIB 包括电子管
ANALOG.LIB 包括电源调节器、运放和数据采样IC
CAPACITORS.LIB 包括电容
COMS.LIB 包括 4000系列
ECL.LIB 包括ECL10000系列
MICRO.LIB 包括 通用微处理器
OPAMP.LIB 包括 运算放大器
RESISTORS.LIB 包括 电阻
FAIRCHLD .LIB 包括FAIRCHLD 半导体公司的分立器件
LINTEC.LIB 包括 LINTEC公司的运算放大器
NATDAC.LIB 包括 国家半导体公司的数字采样器件
NATOA.LIB 包括 国家半导体公司 的运算放大器
TECOOR.LIB 包括TECOOR公司的 SCR 和TRIAC
TEXOAC.LIB 包括 德州仪器公司的运算放大器和比较器
ZETEX .LIB 包括ZETEX 公司的分立器件
（2）放置元器件
在对象选择器窗口中，选中元器件，将鼠标置于图形编辑窗口该对象的欲放位置，单击鼠标左键，该对象被完成放置。
（3）移动元器件
若对象位置需要移动，将鼠标移到该对象上，单击鼠标右键，此时我们已经注意到，该对象的颜色已变至红色，表明该对象已被选中，按下鼠标左键，拖动鼠标，将对象移至新位置后，松开鼠标，完成移动操作。
（4）删除元器件
对于误放置的元器件，右键双击对象，即可删除，若不小心进行了误删除操作，可通过工具栏的撤销按钮进行恢复。
（5）调整元器件方位
选中元器件，使其高亮显示，单击旋转按钮，可调整方位。
（6）撤销选中（刷新）
编辑窗口显示正在编辑的电路原理图，可以通过执行菜单命令“View”下的“Redraw”命令来刷新显示内容，也可以点击工具栏的刷新命令按钮回或者快捷键“R”，与此同时预览窗口中的内容也将被刷新。
（7）编辑对象
先用鼠标右键点击选中对象，然后用鼠标左键点击对象，此时出现属性编辑对话框。这里你可以改变元器件标号、值、PCB封装以及是否把这些东西隐藏等，修改完毕，点击“OK”按钮即可。
5.对原理图布线
Proteus的智能化可以在你想要画线的时候进行自动检测。Proteus具有线路自动路径功能(简称WAR)，当选中两个连接点后，WAR将选择一个合适的路径连线。
单击绘图工具栏中的总线按钮，使之处于选中状态。将鼠标置于图形编辑窗口，绘制出总线。
单击绘图工具栏中的导线标签按钮，在图形编辑窗口，完成导线或总线的标注。
我们会发现许多器件没有Vcc 和GND引脚，其实他们隐藏了，在使用的时候可以不用加电源。如果需要加电源可以点击工具箱的接线端按钮，这时对象选择器将出现一些接线端。
在器件选择器里点击对应符号，将鼠标移到原理图编辑区，左键点击一下即可放置。
6.Keil C与Proteus连接仿真调试
在Keil C中编译输出*.HEX文件，右键选中工作区中单片机芯片，左键单击打开属性对话框，如下图所示，按下按钮，在弹出的选择文件对话框中选择相应的*.HEX文件。

通过控制仿真，可以看到程序的运行过程。

附：流水灯例子
汇编源程序：

；左右循环流水灯程序
org 0000h
ajmp start
org 0030h
start:mov a,#0ffh
clr c；初识化寄存器
mov r2,#08h；置左循环初值
loop: rlc a；带C逻辑左循环
mov p1,a；送P1口显示
acall delay；调用延时子程序
djnz r2,loop；判断循环次数到否
mov r2,#07h；置右循环初值
loop1:rrc a；带C逻辑右循环
mov p1,a；送P1口显示
acall delay；调用延时子程序
djnz r2,loop1；判断循环次数到否
ajmp start；循环执行
delay: mov r3,#20；延时子程序
d1: mov r4,#20
d2: mov r5,#248
djnz r5,$
djnz r4,d2
djnz r3,d1
ret
end
