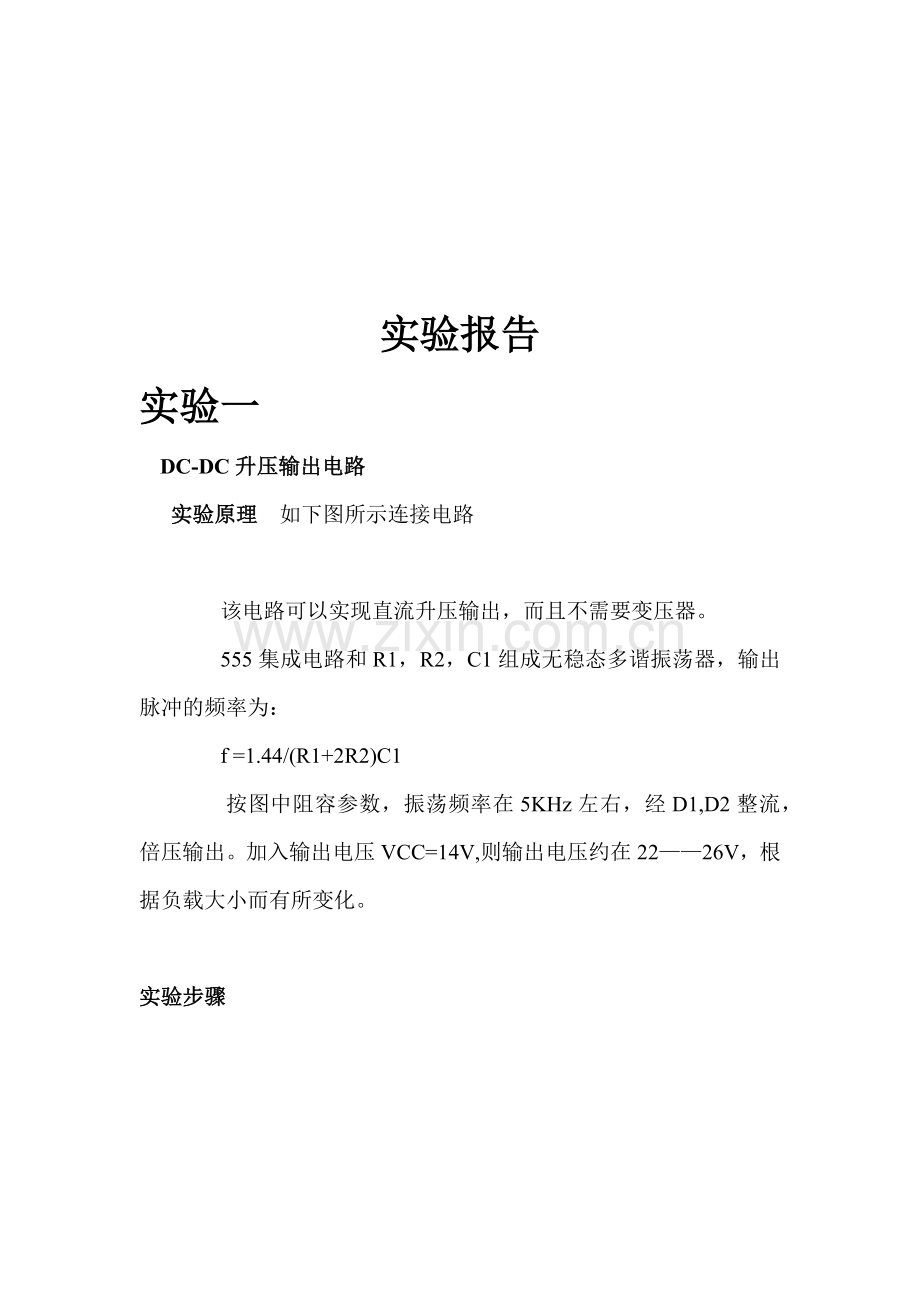

实验报告
实验一
DC-DC升压输出电路
实验原理 如下图所示连接电路

该电路可以实现直流升压输出，而且不需要变压器。
555集成电路和R1，R2，C1组成无稳态多谐振荡器，输出脉冲的频率为：
f =1.44/(R1+2R2)C1
按图中阻容参数，振荡频率在5KHz左右，经D1,D2整流，倍压输出。加入输出电压VCC=14V,则输出电压约在22——26V，根据负载大小而有所变化。

实验步骤

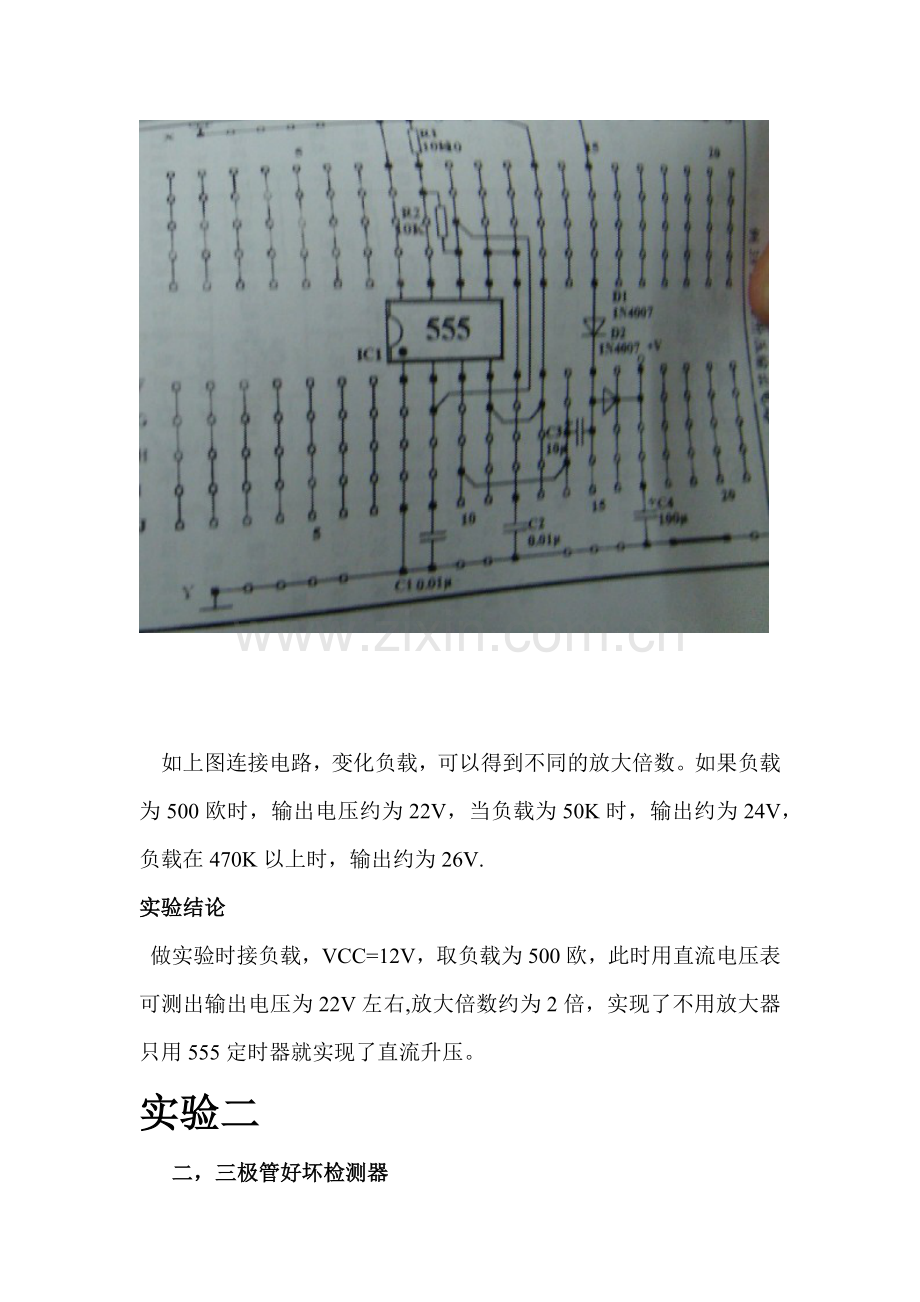

如上图连接电路，变化负载，可以得到不同的放大倍数。如果负载为500欧时，输出电压约为22V，当负载为50K时，输出约为24V，负载在470K以上时，输出约为26V.
实验结论
做实验时接负载，VCC=12V，取负载为500欧，此时用直流电压表可测出输出电压为22V左右,放大倍数约为2倍，实现了不用放大器只用555定时器就实现了直流升压。
实验二
二，三极管好坏检测器
实验原理

此电路可以检测出半导体的PN结型（PNP,NPN），并判断出管子是否可用，检测方便，简单实用。555集成电路和R1,R2,C1等组成一个无稳态多谐振荡器，其频率为
f =1.44/(R1+2R2)C1

实验步骤

将晶体三极管的相应极插入管座相对应的E,B,C级孔中（如是二极管，则插入E,C两孔中）。如果被测管是PNP，且是好管，它只能在555输出震荡方波低电平时，为PNP管提供到通通路，即在方波低电平时导通，与之串联的LED2发光；而在震荡方波高电平时，PNP管截止，LED1,LED2均不会发光。
如果被测晶体管是NPN，气管子工作及导通情况，正好与上述的PNP管刚好相反，若是好管，LED1点亮发光，LED2不亮。因此，由LED1或LED2的发光情况，可以判断是PNP还是NPN以及其好坏。
对于被损坏短路的三极管，LED1,LED2均不会发光；而对于被击穿C,E极的三极管，则是在震荡方波的高低电平会轮流点亮，只是由于人眼的视觉的滞待作用，看起来二者都亮。因此，在检测三极管时，LED1,LED2都亮或是都不亮，说明三极管是坏管。
对于晶体二极管，其好坏的判断方法同三极管，但插管时，只插E孔和C孔即可。
实验三
渐响式闹钟
实验原理

本电路可以与带定时开关的电子闹钟相配合，起到闹钟的作用，且闹钟发出的是由弱到强的铃声，可以避免在睡梦中的人被突如其来的铃声惊醒，是闹铃更具有人性化。
IC1,R1,C1组成一个延时开关电路，IC1和R4，R5，C2组成一个频率为685赫兹左右的多频振荡器，当电子闹钟的定时触点K1将该电路的电源接通时，由于电容C1的电压不能突变，故555的3脚输出端呈低电平，二极管D1截止。由于调整V1的VCE压降较大，加至IC2的电源电压较低，IC2的3脚输出端经过C3使扬声器发出的声音较弱。但随着电源对C1的不断充电，当IC1的2,6脚电位下降到1/3 VCC时，电路翻转，3脚变为高电平，这段充电时间约为10秒。之后，由于D1导通，调整管V1的B极电位升高，压降VCE因饱和变小，因而加到ic2的电压接近vcc，个电路发出较大的铃声，督促主人起床。
延时一小段时间后，电子闹钟开关K1断开，电路失电，铃声停止。
实验步骤

如上图连接电路，K1可用4位拨码开关中的一位代用。，
实验四
防盗报警器
实验原理

本电路用555定时器构成的一款简易防盗报警器，用细铜丝作为防盗报警检测元件。正常情况下，细铜丝将555集成电路立即解除复位进入振荡工作状态，震荡过程即C1的充电，放电过程，振荡频率在音频区，所以扬声器发出的报警声。
实验步骤
如下图连接电路实际安装时，要把细铜丝隐蔽于盗贼可能经过的地方，其余元件可以安装在一个小盒中，小盒也要至于不易被发现的地方，电源开关闭合之后，电路就处于戒备状态

实验心得
通过这次试验，我了解到555定时器不同于以前接触到的新的功能，列入检验二级三极管的好坏，做防盗报警器等，而不只单纯的局限于做定时器的功能。而且通过连接电路，我了解到了很多其他实验原件的用法，例如，面包板，四位开关拨码器的用法，以及如何辨认电阻，电容，三极管和二极管。总之，在这次试验中，我收获了很多，为自己今后的学习之路奠定了一定基础。
