51单片机-数字时钟程序设计具体要求

程设计分为两个步骤进行：
步骤一 ：（一个星期内完成）
1、 熟悉STC系列51单片机实验板的软硬件环境；通过其电路原理图学习，掌握51单片机内部结构原理及其接口电路。
2、 结合给出的例子程序，进一步理解51单片机内部工作原理，熟悉单片机C51编程语言，并通过例子程序的调试，掌握单片机集成开发软件Keil的使用方法。
3、 尝试修改例子程序，掌握单片机LED数码管、LCD液晶显示器、定时器、KEY键接口功能模块的工作原理、控制方法以及单片机中断原理，并能够自行编程操作、调试，并生成HEX目标文件，下载到单片机查看运行结果。
步骤二 ：（三个星期内完成）
1、 启动时在8位LED数码管上显示HELLO等欢迎提示。
2、 可以显示年、月、日、时、分、秒, 显示格式自定，并可显示其他相关信息。
3、 能通过KEY按键对相关数据进行调整。
4、 要用到时钟芯片(DS1302)、液晶显示(LCD1602)等模块。
5、 程序设计语言：采用C语言或汇编均可。

验收标准 ：
1、 能正确回答教师提问，程序有创新，可酌情加分。
2、 能按教师的要求、每个人独自现场修改并调试程序，并完成教师指定的功能。（四人一组，一个组长，负责任务的分工，共用一套设备，验收及成绩记录则是每人单独进行！如发现抄袭，以零分处理）。

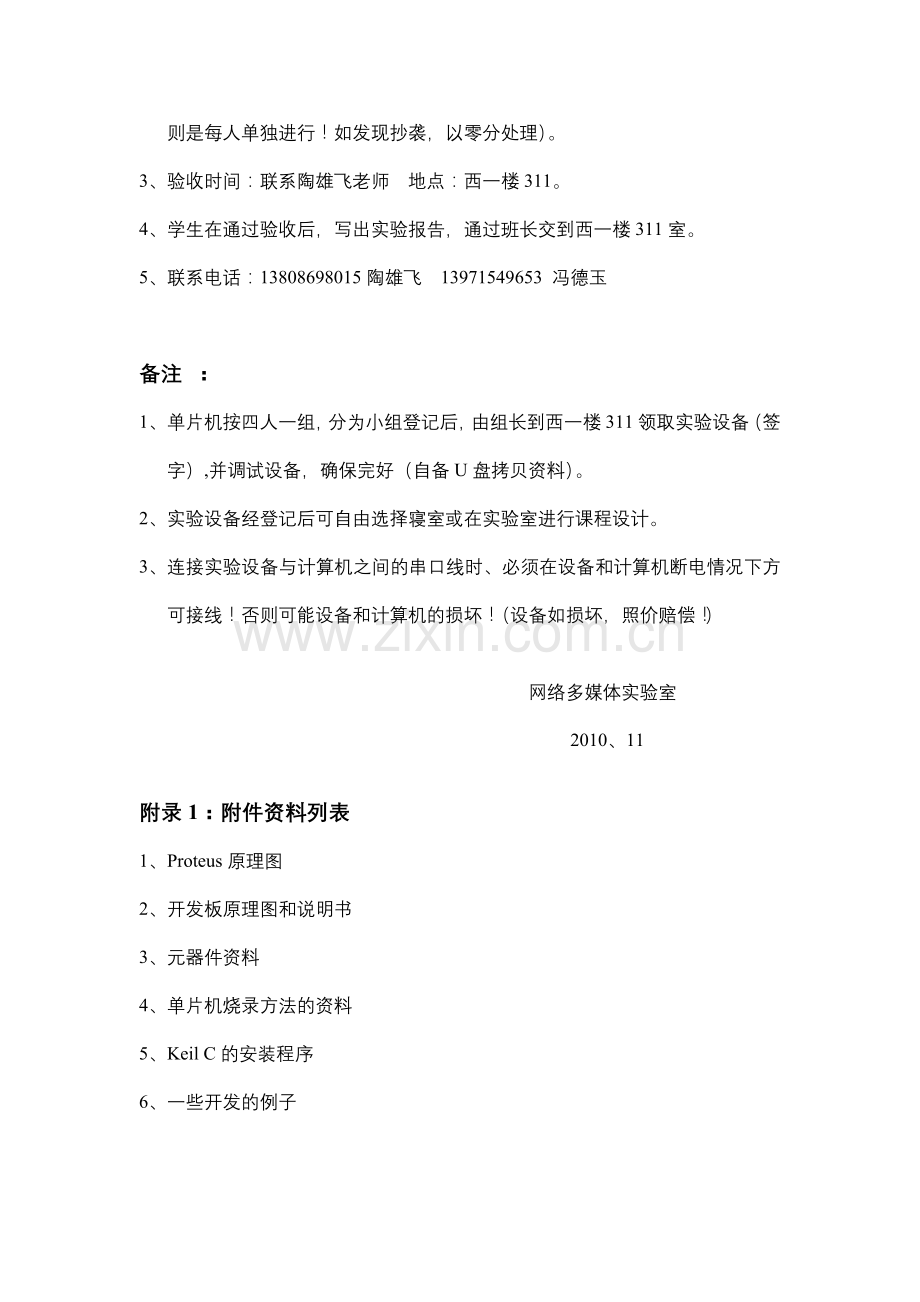

3、 验收时间：联系陶雄飞老师 地点：西一楼311。
4、 学生在通过验收后，写出实验报告，通过班长交到西一楼311室。
5、 联系电话：[phone]陶雄飞 13971549653 冯德玉

备注 ：
1、 单片机按四人一组，分为小组登记后，由组长到西一楼311领取实验设备（签字）,并调试设备，确保完好（自备U盘拷贝资料）。
2、 实验设备经登记后可自由选择寝室或在实验室进行课程设计。
3、 连接实验设备与计算机之间的串口线时、必须在设备和计算机断电情况下方可接线！否则可能设备和计算机的损坏！（设备如损坏，照价赔偿！）

网络多媒体实验室
2010、11

附录1：附件资料列表
1、 Proteus原理图
2、 开发板原理图和说明书
3、 元器件资料
4、 单片机烧录方法的资料
5、 Keil C的安装程序
6、 一些开发的例子

附录2: keil和proteus联调设置步骤如下
1、 把安装目录Proteus\MODELS下的VDM51.dll文件复制到Keil安装目录的\C51\BIN目录中。
2、 修改Keil安装目录下Tools.ini文件，在C51字段加入TDRV5=BIN\VDM51.DLL(PROTEUS 6 EMULATOR) 并保存。注意：不一定要用TDRV5，根据原来字段选用一个不重复的数值就可以了。引号内的名字随意。
3、 打开Proteus，画出相应电路，在Proteus的“Debug”菜单中选中“Use Remote Debug Monitor”。
4、 进入Keil的Project菜单Option for Target‘工程名’。在Debug选项中右栏上部的下拉菜单选中Proteus Driver。再进入Settings，机子IP设为127.0.0.1，端口号为8000。
5、 在Keil中进行debug，同时在Proteus中查看直观的结果。这样就可以像使用仿真器一样调试程序了。
6、 采用下面步骤可以跳过上面1，2两步骤：运行vdmagdi压缩文件，运行vdmagdi.exe文件，等待安装结束即可。
