-仓库规划与布局设计.ppt

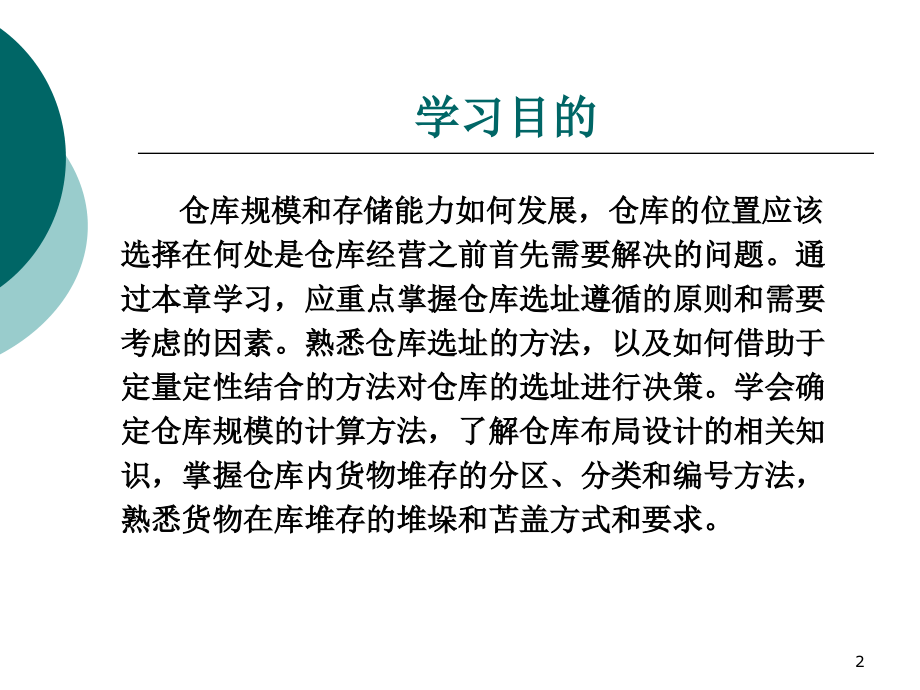

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章 仓库规划与布局设计,1,学习目的,仓库规模和存储能力如何发展，仓库的位置应该选择在何处是仓库经营之前首先需要解决的问题。通过本章学习，应重点掌握仓库选址遵循的原则和需要考虑的因素。熟悉仓库选址的方法，以及如何借助于定量定性结合的方法对仓库的选址进行决策。学会确定仓库规模的计算方法，了解仓库布局设计的相关知识，掌握仓库内货物堆存的分区、分类和编号方法，熟悉货物在库堆存的堆垛和苫盖方式和要求。,2,第三章 仓库规划与布局设计,第一节 仓库选址,第二节 仓库规模设计,第三节 仓库布局设计,第四节 仓库货位布置,第五节 货物堆垛设计,3,第一节 仓库选址,仓库选址,，是指运用科学的方法决定仓库的地理位置，使之与企业的整体经营运作系统有机结合，以便有效、经济地达到企业的经营目的。,解决的问题：选区、定址,4,第一节 仓库选址,一、仓库选址的目标及原则,费用原则,接近用户原则,长远发展原则,二、仓库选址应考虑的主要因素,基础设施要素,成本因素,时间因素,5,第一节 仓库选址,三、仓库选址的程序,确定仓库选址的,目标和原则,收集选址所需的基本资料：如明确仓库业务类型，预测业务量，掌握费用,及顾客资料,。,根据考虑因素进行地址的,初步筛选,结合定量分析结果进行,进一步筛选,复查,确定地址,6,第一节 仓库选址,四、单仓库选址方法重心法,重心法原理：利用费用函数求出由仓库至顾客间运输成本最小的地点，选址因素只包括运输费率和该点的货物运输量。数学上，该模型可被归为静态连续选址模型。,Min TC=,ViRidi,式中：,TC,总运输成本；,Vii,点的运输量；,Ri,到,i,点的运输费率；,di,从位置待定的仓库到,i,点的距离。,7,第一节 仓库选址,重心法计算过程（重心坐标值）,X,Y,di,=K,X Y,位置待定的仓库的坐标,Xi,Yi,产地和需求地的坐标,8,第一节 仓库选址,重心法计算的假设条件,1,、模型常常假设需求量集中于某一点，而实际上需求来自分散的多个消费点。,2,、单设施选址模型一般根据可变成本来进行选址。,3,、总运输成本通常假设运价随运距成比例增加。,4,、模型仓库与其他网络节点之间的路线通常假定为直线。,5,、模型无法找到反映未来收入和成本变化的解。,9,第一节 仓库选址,五、多仓库选址方法,多重心法,混合,-,整数线性规划,模拟法（亨氏公司模拟模型）,多设施选址方法评价,10,第一节 仓库选址,六、仓库选址决策分析方法,加权评分方法,层次分析法（,AHP,法）,（,1,）明确问题，建立层次结构模型,（,2,）构造两两比较判断矩阵,（,3,）建立两两判断矩阵,（,4,）相对重要度计算,（,5,）综合重要度计算,11,第二节 仓库规模设计,一、仓库规模计算及平面布置,仓库平面布置：“布局整齐、紧凑适用、节省用地、方便生产、便于管理”的原则,库房面积取决于储存商品的总量、种类以及构成,12,第二节 仓库规模设计,二、仓库平面面积的组成及计算,（一）实用面积,实用面积指仓库中货垛或货架占用的面积。,实用面积的计算主要有,3,种方法：,（,1,）计重物品就地堆码,实用面积按仓容定额计算，公式为：,S,实,=Q/N,定,式中：,S,实,实用面积,(,平方米,),Q,该种物品的最高储备量,(,吨,),N,定,该种物品的仓容定额,(,吨,/,平方米,),仓容定额：,是某仓库中某种物品单位面积上的最高储存量，单位是吨,/,平方米。,13,（2）计件物品就地堆码,实用面积按可堆层数计算，公式为：,（3）上架存放物品,上架存放物品要计算货架占用面积，公式为：,式中：S,实,货架占用面积(平方米),Q上架存放物品的最高储备量(吨),l，b，h货架的长、宽、高(米),K货架的容积充满系数,r上架存放物品的容重(吨/立方米),14,（二）有效面积,有效面积,：是指仓储作业占用面积，包括实用面积、通道、检验作业场地面积之和。计算方法主要有以下几种：,（1）比较类推法,比较类推法以现已建成的同级、同类、同种仓库面积为基准，根据储量增减比例关系，加以适当调整来推算新建库的有效面积。公式为：,式中：S拟新建仓库的有效面积（平方米）,S,0,参照仓库的有效面积（平方米）,Q拟新建仓库的最高储备量（吨）,Q,0,参照仓库的最高储备量（吨）,K调整系数（当参照仓库的有效面积不足时，k1；当参照仓库的有效面积有余时，k1）。,15,（2）系数法,系数法是根据实用面积及仓库有效面积利用系数计算拟新建仓库的有效面积。公式为：,式中：S拟新建仓库的有效面积(平方米),S,实,实用面积(平方米),仓库有效面积利用系数，即仓库实用面积占有效面积的比重,（3）直接计算法,先计算出货垛、货架、通道、收发作业区、垛距、墙距所占用的面积，然后将它们相加求和。,16,第三节 仓库布局设计,仓库布局设计是指一个仓库的各个组成部分，如库房、货棚、货场、辅助建筑物、铁路专用线、库内道路、附属固定设备等的位置安排。,17,一、仓库布局设计方法论,关联性分析：定性关联图和定量从至图。,定性关联图方法主要是对仓库内部的各种活动之间的相互关系进行定性分析，确定两两活动区域间的关联程度，以此为仓库的空间布置提供设计上的依据。,定量从至图以资料分析所得出的定量数据为基础，目的是分析各作业区域之间的物料流动规模的大小，使设计者进行区域布置时，避免搬运流量大的作业需经过太长的搬运距离，减少人力、物力的浪费，并为设计各区域的空间规模提供依据。,18,第三节 仓库布局设计,设某仓库有11个活动区域，其一般性的关联图,19,第三节 仓库布局设计,关联程度等级设计表,相关程度等级,相关程度说明,相关程度等级,相关程度说明,A,绝对重要,O,普通重要,E,特别重要,U,不重要,I,重要,X,不可接近,20,第三节 仓库布局设计,关联程度等级理由表,编号,两区域需要接近的理由,编号,两区域需要接近的理由,1,人员接近程度,7,进行相似活动,2,共用相同的人员,8,物料搬运次数的考虑,3,文件往返程度或配合事务流程顺序,9,作业安全的考虑,4,使用共同记录,10,提升工作效率的考虑,5,共用设备,11,改善工作环境的考虑,6,共用相同的空间区域,21,第三节 仓库布局设计,二、仓库结构设计,仓库的结构设计应考虑的因素：,平房建筑和多层建筑,仓库出入口和通道,立柱间隔,天花板的高度,地面,22,第三节 仓库布局设计,货场结构的考虑因素：,集装箱堆场：服务的精确性、单位堆放和流转速度、旺季储存能力,杂货堆场：“三一致”,(,性能一致、养护措施一致、消防方法一致,),散货堆场：面积大、明沟排水、垛形大,23,第三节 仓库布局设计,三、仓库布局的原则,（,1）尽可能采用单层设备，这样做造价低，资产的平均利用效率高。,（2）使货物的出入库是单向和直线运动，避免逆向操作和大幅度改变方向的低效率运作。,（3）采用高效率的物料搬运设备及操作流程。,（4）在仓库里采用有效的存储计划。,（5）在物料搬运设备大小、类型、转弯半径的限制下，尽量减少通道占用的空间。,（6）尽量利用仓库的高度，有效地利用仓库的容积。,24,第三节 仓库布局设计,四、仓库布局的功能要求,1、仓库位置应便于货物的人库、装卸和提取，库内区域划分明确、布局合理。,2、集装箱货物仓库和零担仓库尽可能分开设置，库内货物应按发送、中转、到达货物分区存放，并分线设置货位，以防发生事故;要尽量减少货物在仓库的搬运距离，避免任何迂回运输，并要最大程度地利用空间。,3、有利于提高装卸机械的装卸效率，满足仓库的装卸工艺和设备的作业要求。,4、仓库应配置必要的安全、消防设施，以保证安全生产。,5、仓库货门的设置既要考虑集装箱和货车集中到达时的同时装卸作业要求，又要考虑到由于增设货门而造成堆存面积的损失。,25,第三节 仓库布局设计,五、仓库布局规则,有利于仓储企业生产的正常进行,有利于提高仓储经济效益,有利于保证安全生产和文明生产,六、仓库的总体构成,生产作业区,辅助生产区,行政生活区,26,第三节 仓库布局设计,七、仓库的总体构成,1、生产作业区,2、辅助生产区,3、行政生活区,27,第四节 仓库货位布置,一、分区分类,分区分类是商品保管保养的一种科学方法，也是仓储管理的一种制度。分区分类就是根据商品性质、保管要求、消防方法及设备条件等，将库房、货棚、货场划分为若干保管商品的区域，进行分类储存的方法。,28,分区分类,作用,:,利于商品安全保管。,利于合理使用仓容。,利于缩短商品收、发作业时间。,利于保管员掌握商品进出库活动规律,利于业务管理,。,29,第四节 仓库货位布置,分区分类方法：,按货物种类和性质分区,按不同货主分区分类,按货物流向分区分类,按货物危险性质分区分类,30,第四节 仓库货位布置,分区分类应注意的事项：,凡一个单位经营的商品，要尽量安排在一起储存。,按商品性质和仓库设备条件安排储存,互相影响，不宜混存的商品，一定要隔离存放,按作业安全、方便分区分类。,消防灭火方法不同的商品不得在一起储存。,31,第四节 仓库货位布置,二、货位编号方法,对于整个仓库各储存场所的编号。,库房内各货位编号。,货场货位的编号。,货架上各货位编号。,32,第四节 仓库货位布置,货位编号顺序,33,第五节 货物堆垛设计,一、货物堆码的一般要求与原则,货物堆码，是指货物堆垛操作方式、方法的总称。它是根据货物的包装、外形、保管要求，结合仓库设备条件、储存时间长短，将货物按一定规律堆成各种形状货垛的方法。,货物堆码的基本要求,货物在正式堆垛时数量、质量、包装必须符合要求,堆码场地要求干燥、且垫高,堆码的基本要求：合理、牢固、定量、整齐、节省,34,第五节 货物堆垛设计,货物堆码原则：,面向通道进行保管,尽可能地向高处码放，提高保管效率,重下轻上原则,根据出库频率选定位置,同一品种在同一地方保管原则,便于识别原则,便于点数原则,依据形状安排保管方法,35,第五节 货物堆垛设计,二、货物堆码方式,垛形,矩形 正方形 三角形 梯形 矩形-三角形 矩形-梯形 矩形-半圆形,36,货垛参数,货垛参数是指货垛的长、宽、高，即货垛的外形尺寸。,通常情况下，需要首先确定货垛的长度，例如长形材料的尺寸长度就是其货垛的长度，包装成件物品的垛长应为包装长度或宽度的整数倍。,货垛的宽度应根据库存物品的性质、要求的保管条件、搬运方式、数量多少以及收发制度等确定，一般多以两个或五个单位包装为货垛宽度。,货垛高度主要根据库房高度、地坪承载能力、物品本身和包装物的耐压能力、装卸搬运设备的类型和技术性能，以及物品的理化性质等来确定。在条件允许的情况下应尽量提高货垛的高度，以提高仓库的空间利用率。,37,物品堆垛存放的基本方法,（一）散堆法,38,（二）堆垛法,（1）重叠式,重叠式堆码,39,40,（2）纵横交错式,纵横交错式是指每层物品都改变方向向上堆放。适用于管材、捆装、长箱装物品等。该方法较为稳定，但操作不便。,纵横交错式,41,（3）压缝式,压缝式,42,（4）仰伏相间式,仰伏相间式,43,（5）通风式,通风式堆码,44,（6）栽柱式,栽柱式堆码,45,第五节 货物堆垛设计,三、货物苫垫,货物苫盖材料：铁皮、席子、油毡纸、塑料布、苫布等。,苫盖方法：屋脊式、鱼鳞式、隔离,式、活动料棚苫盖。,46,47,48,49,50,货物垫垛方法：,露天货场垫垛：地面平整、空气流通,库房和货棚内垫垛：通风散潮、,底层库房,(,货棚,),：垫底、货板应采用标准尺寸,51,第五节 货物堆垛设计,苫垫用品使用量的确定：,（）在仓库面积利用率和单位面积堆存定额的基础上查定,苫垫用品需用量查定数,=,核定库（场）储存吨数,-,每平方米用品数量,+,经验备用数 每平方米储存定额吨数,52,第五节 货物堆垛设计,（）根据仓库的分区和储存商品大类，结合不同地区、不同季节和商品养护要求查定,货区各月（季）数量总和,月（季）购置参考数,经验备用数,月（季）数,53,复习思考题,1、为什么要进行仓库的选址?,2、仓库选址应遵循哪些原则？,3、仓库选址主要考虑的影响因素有哪些?,4、假象一个例子，试用重心法计算仓库设置的位置，并对结果进行分析,5、比较各种选址方法的优缺点,你认为目前最简单可行的方法是什么?,6、数学方法在选址中的局限性表现在哪些方面?,54,7、某仓储企业需要确定新建仓库的具体位置，经初步比较，共有以下三种方案选择:,方案1：选择A地（a1）,方案2：选择B地（a2）,方案3：选择C地（a3）,确定评价方案的目标值有以下三项：,4）投资,5）交通便利性,6）能源供给,经对三个方案在这三个目标值方面的优劣特性给出评分如下：,方案1：,投资（u11）：80%,交通便利性（u12）：30%,能源供给（u13）：70%,方案2：,投资（u21）：90%,交通便利性（u22）：50%,能源供给（u23）：50%,复习思考题,55,方案3：,投资（u31）：50%,交通便利性（u32）：90%,能源供给（u33）：60%,由专家确定的加权系数wnj见下表。,专家1 专家2 专家3,投资 9 6 2,交通 6 8 7,能源 5 7 8,试确定应选择哪里建仓库？,复习思考题,56,8、理解层次分析法的解决问题的思路和方法,9、浅议仓库规模设计的必要性,10、你所在地区的仓库中,有无规模设计不合理之处,提出自己的解决方案,11、理解容积计算法的计算方法和思路,12、仓库的分区方法有哪些？,13、仓库货位如何编号？,14、仓库货物如何堆码？,15、仓库货物不同的苫盖方式各有什么特点？,16、苫垫用品使用量如何计算？,17、从案例“中小制造企业自营仓库布局设计”中获得什么启示？对Y厂仓库的布局改进有何自己的建议？,复习思考题,57,
