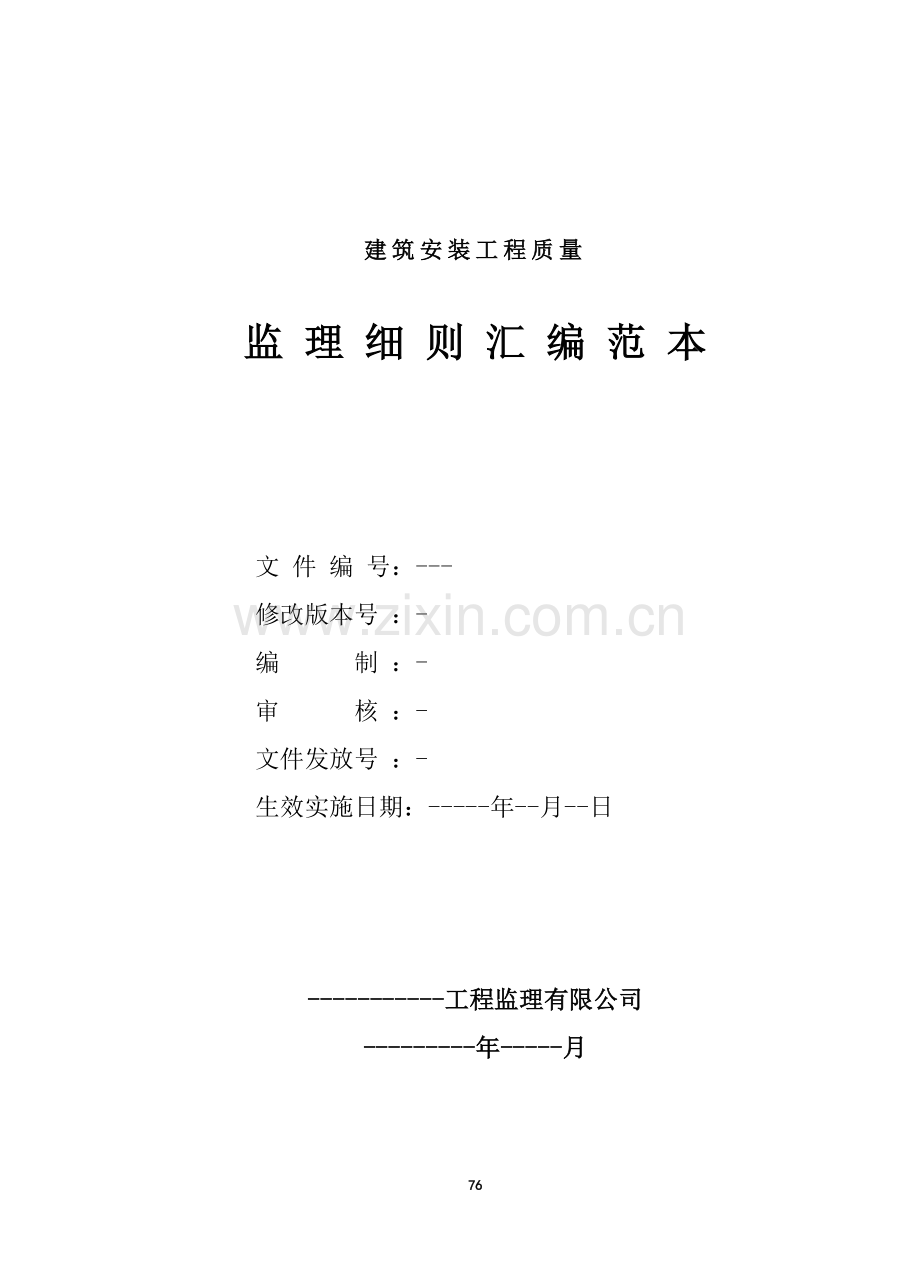

监理细则汇编.doc

建筑安装工程质量

监 理 细 则 汇 编 范 本

文 件 编 号：---
修改版本号 ：-
编 制 ：-
审 核 ：-
文件发放号 ：-
生效实施日期：-----年--月--日

-----------工程监理有限公司
---------年-----月

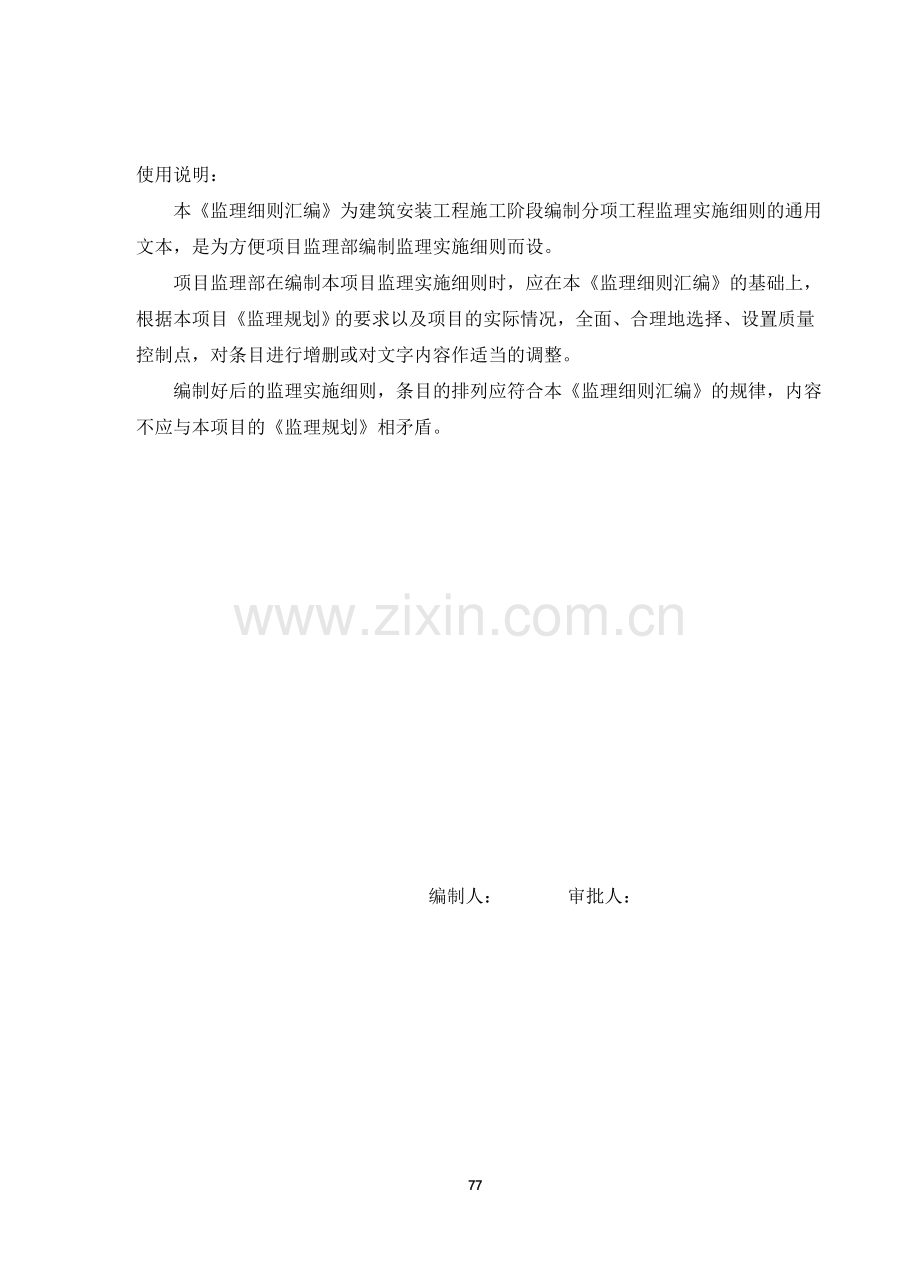

使用说明：
本《监理细则汇编》为建筑安装工程施工阶段编制分项工程监理实施细则的通用文本，是为方便项目监理部编制监理实施细则而设。
项目监理部在编制本项目监理实施细则时，应在本《监理细则汇编》的基础上，根据本项目《监理规划》的要求以及项目的实际情况，全面、合理地选择、设置质量控制点，对条目进行增删或对文字内容作适当的调整。
编制好后的监理实施细则，条目的排列应符合本《监理细则汇编》的规律，内容不应与本项目的《监理规划》相矛盾。

编制人： 审批人：

工程质量监理细则目录

一、土建部分
1. 施工放线质量监理细则………………………………………………………84
2. 土方工程质量监理细则………………………………………………………85
3. 预制桩基础工程质量监理细则………………………………………………86
4. 钻孔(泥浆护壁)灌注桩基础工程质量监理细则……………………………87
5. 人工挖孔桩基础工程质量监理细则…………………………………………89
6. 防水混凝土工程质量监理细则………………………………………………91
7. 浅基础工程质量监理细则……………………………………………………93
8. 涂膜防水工程质量监理细则…………………………………………………95
9. 模板工程质量监理细则………………………………………………………96
10. 钢筋工程质量监理细则………………………………………………………97
11. 混凝土工程质量监理细则……………………………………………………98
12. 砖石工程质量监理细则………………………………………………………99
13. 地面与楼面基层工程质量监理细则…………………………………………100
14. 整体楼、地面面层质量监理细则……………………………………………101
15. 水磨石面层质量监理细则……………………………………………………102
16. 板块楼、地面工程质量监理细则……………………………………………103
17. 木门窗的制作安装工程质量监理细则………………………………………104
18. 铝合金门窗安装工程质量监理细则…………………………………………105
19. 钢门窗安装工程质量监理细则………………………………………………106
20. 抹灰工程监理细则……………………………………………………………107
21. 油漆(涂料)工程质量监理细则………………………………………………109
22. 一般刷浆（喷浆）工程质量监理细则…………………………………………110
23. 玻璃工程质量监理细则………………………………………………………111
24. 饰面砖工程质量监理细则……………………………………………………112
25. 玻璃幕墙工程质量监理细则…………………………………………………115
26. 屋面找平层工程质量监理细则………………………………………………118
27. 屋面保温(隔热)层工程质量监理细则………………………………………119
28. 屋面卷材防水层工程质量监理细则…………………………………………120
29. 细石混凝土（刚性）防水层工程质量监理细则………………………………121
30. 涂膜（柔性）防水层质量监理细则…………………………………………122

二、建筑设备部分
1. 电缆线路的敷设质量监理细则………………………………………… 124
2. 配管及管内穿线质量监理细则………………………………………126
3. 槽板配线质量监理细则…………………………………………………… 128
4. 低压电器安装质量监理细则……………………………………………129
5. 电气照明器具及其配电箱的安装质量监理细则……………………………131
6. 避雷针（网）及接地安装质量监理细则……………………………………132
7. 电力变压器安装质量监理细则…………………………………………133
8. 高压开关安装质量监理细则…………………………………………………135
9. 成套配电柜(盘)及动力开关柜安装质量监理细则……………………137
10. 电机的电气检查和接线安装质量监理细则…………………………………139
11. 硬母线安装质量监理细则……………………………………………………141
12. 架空线及杆上电气安装质量监理细则………………………………………143
13. 消防报警系统安装质量监理细则……………………………………………144
14. 共用天线电视系统安装质量监理细则………………………………………146
15. 通风与空调工程质量监理细则………………………………………………148
16. 建筑暖、卫管道工程质量监理细则…………………………………………162
17. 电梯电气装置安装质量监理细则……………………………………………174

第一部分 建筑工程质量监理细则

本监理细则的主要依据是《建筑工程施工及验收规范》和《建筑工程质量标准》，适用于一般的工业与民用建筑工程的施工质量监理。
建筑工程的分部工程质量监理共有六个：地基与基础工程、主体工程、地面与楼地面工程、门窗工程、装饰工程和屋面工程。
1. 地基与基础工程质量监理细则
地基与基础分部工程包括施工放线、土方工程、预制桩工程、灌注桩工程、人工挖孔桩工程、防水混凝土工程、浅基础工程、涂膜防水工程。
1.1 施工放线质量监理细则
1.2 土方工程质量监理细则
1.3 预制桩工程质量监理细则
1.4 灌注桩工程质量监理细则
1.5 人工挖孔桩工程质量监理细则
1.6 防水混凝土工程质量监理细则
1.7 浅基础工程质量监理细则
1.8 涂膜防水工程质量监理细则
2. 主体工程质量监理细则
主体分部工程包括钢筋混凝土工程（模板工程、钢筋工程、混凝土工程）和砖石工程。
2.1 模板工程质量监理细则
2.2 钢筋工程质量监理细则
2.3 混凝土工程质量监理细则
2.4 砖石工程质量监理细则
3. 楼地面工程质量监理细则
地面与楼面工程包括地面与楼面基层、整体楼地面面层和板、块楼地面面层。
3.1 基层质量监理细则
3.2 整体楼、地面面层质量监理细则
3.3 水磨石面层质量监理细则
3.4 板块楼、地面面层质量监理细则
4. 门窗工程质量监理细则
门窗分部工程包括木门窗的制作安装工程、铝合金门窗的安装工程和钢门窗的安装工程。
4.1 木门窗工程质量监理细则
4.2 铝合金门窗工程质量监理细则
4.3 钢门窗工程质量监理细则
5. 装饰工程质量监理细则
装饰分部工程包括抹灰（一般抹灰、装饰抹灰）工程、刷浆（喷浆）工程、油漆（涂料）工程、玻璃安装工程、饰面工程、玻璃幕墙工程。
5.1 抹灰（一般抹灰、装饰抹灰）工程质量监理细则
5.2 刷浆（喷浆）工程质量监理细则
5.3 油漆涂料工程质量监理细则
5.4 玻璃工程质量监理细则
5.5 饰面砖工程质量监理细则
5.6 玻璃幕墙工程质量监理细则
6. 屋面工程质量监理细则
屋面分部工程包括屋面找平层工程、保温隔热层工程、卷材防水层工程、细石混凝土（刚性）防水层工程、涂膜（柔性）防水层工程。
6.1 屋面找平层质量监理细则
6.2 保温隔热层质量监理细则
6.3 卷材防水层质量监理细则
6.4 刚性（细石混凝土）防水层质量监理细则
6.5 涂膜（柔性）防水层质量监理细则

第二部分、建筑设备安装工程质量监理细则

建筑设备安装工程的分部工程质量监理共有四个：建筑电气安装工程、通风与空调工程、建筑采暖与卫生工程和电梯安装工程。
1. 电气安装工程质量监理细则
电气安装工程包括电缆线路敷设工程、配管及管内穿线工程、槽板配线工程、低压电器安装工程、电气照明及配线电箱安装工程、避雷针（网）及接地工程、电力变压器安装工程、高压开关柜安装工程、成套配电柜及动力开关箱安装工程、电机及其接线安装工程、硬母线安装工程、架空线路及杆上电器安装工程、消防报警系统工程、公共天线电视系统工程。
1.1 电缆线路敷设工程质量监理细则
1.2 配管及管内穿线工程质量监理细则
1.3 槽板配线工程质量监理细则
1.4 低压电器安装工程质量监理细则
1.5 电气照明及配线电箱安装工程质量监理细则
1.6 避雷针（网）及接地工程质量监理细则
1.7 电力变压器安装工程质量监理细则
1.8 高压开关安装工程质量监理细则
1.9 成套配电柜及动力开关箱安装工程质量监理细则
1.10 电机及其接线安装工程质量监理细则
1.11 硬母线安装工程质量监理细则
1.12 架空线路及杆上电器安装工程质量监理细则
1.13 消防报警系统工程质量监理细则
1.14 公共天线电视系统工程质量监理细则
2. 通风与空调工程质量监理细则
3. 建筑采暖与卫生工程质量监理细则
4. 电梯安装工程质量监理细则

建筑安装工程质量

监 理 细 则 汇 编 范 本
(土建部分)

广东省建东工程监理有限公司
二00四年六月

施工放线质量监理

1.1 施工放线质量监理流程图：（图1）
1.2 施工放线质量监理工作内容：
1.2.1 检查施工测量仪器的合格证、有效期。施工测量用的测量仪器应按计量要求进行检定，合格后才能投入使用。
1.2.2 会同业主向承包商移交建筑物的基准控制线（点）。
1.2.3 审查承包商的测设方案。测量应遵循先整体后局部的工作程序；控制网点（轴线）的测设要有质量保证措施，布设应牢固、稳定并加以适当的保护。
1.2.4 对施工控制网点（轴线）、标高应进行闭合误差校核，误差值应控制在规范允许的误差范围内。
1.3 施工放线质量记录：
1.3.1 单位工程座标定位测量记录。
1.3.2 工程基线复核签证单。

土方工程质量监理

1.1 土方工程质量监理流程图：（图2）
1.2 土方工程质量监理工作内容：
1.2.1 经常复查平面位置、水平标高和边坡度等是否符合设计要求。
1.2.2 挖土方和填土方的边坡坡度及加固、排水设施的断面尺寸及标高、平面的轴线位置、填土方的基底处理以及土方的分层压实程度必须符合设计要求和施工规范的规定。
1.2.3 平整场地的挖土方和填土方的位置、标高、坡度以及填土夯实程度必须符合设计要求和施工规范的规定。
1.2.4 桩基、基坑、基槽和管沟基底的土质必须符合设计要求，并严禁扰动。其位置、尺寸、标高、边坡必须符合设计要求和施工规范的规定。
1.2.5 填土方和桩基、基坑、基槽、管沟回填土的材料必须符合设计要求和施工规范的规定。
1.2.6 填土方和桩基、基坑、基槽、管沟的回填土，必须按规定分层夯压密实。
1.2.7 挖土时严禁放水浸泡后再开挖；回填土严禁采用水浇使土下沉的所谓“水夯法”，以免建（构）筑物的不均匀沉降。
1.2.8 经常检查场地的排水或降水情况，防止基坑浸泡、塌方、滑坡等。
1.3 土方工程质量监理汇总表：（表1）
1.4 土方工程质量记录：
1.4.1 土方开挖后桩基础复核表。
1.4.2 地基验坑（槽）记录表。
1.4.3 土壤试验成果报告表。

预制桩基础工程质量监理

1.1 打预制桩工程施工的工艺流程：
平整场地à测量放线定桩位及标高à桩架就位à起吊插桩à打桩à接桩à继续打桩à送桩到设计标高à移桩机到下一个桩位。
1.2 打预制桩工程质量监理工作内容：
1.2.1 检查轴线控制桩、水准点，应使其不受打桩、运输的影响；轴线和桩位的 布置必须符合设计要求，在监理工程师签证后，方可进行施工。
1.2.2 督促承包商加强对预制桩的尺寸、质量进行检查、验收。
1.2.3 打桩过程中，检查桩的垂直度。
1.2.4 检查上下两节桩的接桩质量。
1.2.5 在打桩过程中，应经常检查每米桩进尺的锤击数。
1.2.6 在打桩过程中，应经常检查相邻的桩有无异常情况。
1.3 打预制桩工程质量监理汇总表：（表2）
1.4 打预制桩工程质量记录：
1.4.1 预制桩的出厂合格证。
1.4.2 试桩或试验报告（试验签证表）。
1.4.3 补桩平面示意图。

钻孔（泥浆护壁）灌注桩基础
工程质量监理

1.1 泥浆护壁钻孔灌注桩工程施工工艺：
储浆池 ß沉淀池
â á
定桩位à埋设护筒à钻机定位à桩成孔、清孔à下钢筋笼à二次清孔à灌注桩混凝土。
1.2 灌注桩工程质量监理工作内容：
1.2.1 复核测量放线、桩定位、标高。
1.2.2 经常抽查原材料质量，以及混凝土是否按配合比通知单进行计量、配制；检查水灰比、搅拌时间、塌落度、随机取样制作试块。
1.2.3 检查钻杆的垂直度，钻头对孔应正确。
1.2.4 检查泥浆试验、调制，对泥浆质量进行控制。
1.2.5 监督承包商控制好孔底沉渣，并清孔换浆。
1.2.6 终孔验收。
1.2.7 监控清孔换浆后至混凝土开始浇灌的时间。
1.2.8 检查钢筋笼下放时的偏差和保护层厚度。
1.2.9 检查导管。
1.2.10 经常检查混凝土的质量和供应情况。
1.2.11 监督混凝土的开灌。
1.2.12 混凝土的实际灌注量必须大于按桩孔计算的体积。
1.2.13 停机前检查桩顶标高。
1.3 灌注桩工程质量监理汇总表：（表3）
1.4 灌注桩工程质量记录：
1.4.1 原材料（水泥、钢筋、砂、碎石、外加剂）的出厂合格证及试验报告、产品使用认证证书。
1.4.2 混凝土配合比设计报告或商品混凝土的出厂合格证。
1.4.3 桩的成孔验收记录表。
1.4.4 隐蔽验收记录。
1.4.5 补桩平面示意图。
1.4.6 水下混凝土施工记录本。
1.4.7 混凝土强度试压报告。
1.4.8 桩的质量检测报告。

人工挖孔桩基础工程质量监理

1.1　人工挖孔桩工程施工的工艺流程：
放线定位à开挖第一节桩孔土方à支护壁模板、安装钢筋à浇灌第一节护壁混凝土à复核桩位中心线à逐节往下循环作业à开挖底部à检查验收à吊放钢筋笼à安装导管（串简）à浇灌桩身混凝土。
1.2　人工挖孔桩工程质量监理工作内容：
1.2.1 复核测量放线、桩定位、标高
1.2.2 控制桩的护壁厚度及搭接长度。通过用吊尺测量检查护壁的搭接长度；用定尺检测护壁的厚度。
1.2.3 控制护壁的拆模时间。
1.2.4 检查、控制桩孔的垂直度，在第一节桩孔完成后，即在桩孔四周引出四个桩心控制点，以后根据桩孔的开挖情况进行吊线检查。
1.2.5 及时跟踪桩孔的开挖进度和入岩情况，会同有关单位及时办理桩孔的终孔验收手续。
1.2.6 检查钢筋笼的制作、安装，钢筋笼的焊接质量、箍筋的间距及钢筋的长度必须符合设计和施工验收规范的要求，安装时不得碰撞孔壁。
1.2.7 经常抽查原材料质量，以及混凝土是否按配合比通知单进行计量、配制；检查水灰比、搅拌时间、塌落度、随机取样制作试块。
1.2.8 浇灌桩身混凝土前必须清理干净护壁的污泥以及孔底的残渣、浮土、杂物、积水。
1.2.9 旁站监督桩身混凝土浇灌的过程，混凝土的落差大于2米时必须采用串筒或溜槽进行浇灌，边浇灌边捣实。
1.2.10 检查桩顶混凝土的标高。
1.2.11 检查记录桩身混凝土浇灌的过程出现的情况，以便以后进行桩身混凝土的检测选择提供参考。
1.3 人工挖孔桩工程质量监理成果汇总表：（表4）
1.4 人工挖孔桩工程质量记录：
1.4.1 原材料（水泥、钢筋、砂、碎石、外加剂）的出厂合格证及试验报告、产品使用认证证书。
1.4.2 混凝土配合比设计报告或商品混凝土的出厂合格证。
1.4.3 桩的成孔验收记录表。
1.4.4 隐蔽验收记录。
1.4.5 补桩平面示意图。
1.4.6 混凝土强度试压报告。
1.4.7 桩的质量检测报告。

防水混凝土工程质量监理
1.1 防水混凝土工程施工工艺流程：
施工准备à混凝土垫层à立一侧模板à绑扎钢筋à封另一侧模板à浇灌混凝土à养护à折模板。
1.2 防水混凝土工程质量监理工作内容：
1.2.1 复查防水混凝土工程的定位放线、轴线和标高，使其符合设计图纸的要求。
1.2.2 底板、侧板的模板分项工程质量检查和钢筋分项工程的质量检查。
1.2.3 穿墙管件、预埋铁件的数量、埋设位置及标高必须符合设计要求；埋件、单管预埋、穿墙套管需加焊止水板或止水环并要满焊。
1.2.4 孔洞周边应按规范要求设置加强钢筋。
1.2.5 电线管宜用无缝钢管，确保管内不进水。
1.2.6 底板应连续浇筑，不留施工缝。壁板的水平缝应按设计要求和施工规范的规定位置设置，施工缝应做凸缝、阶形缝或金属止水片。
1.2.7 后浇带两侧的模板一定要制作好，确保先浇混凝土和后浇筑混凝土两侧浇筑密实。
1.2.8 防水混凝土的抗渗标号和强度等级必须符合设计要求和施工规范的规定。
1.2.9 防水混凝土结构粉刷前和回填土前，必须检查防水混凝土的外观质量。
1.3 防水混凝土工程质量记录：
1.4.1 原材料（水泥、钢筋、砂、碎石、外加剂）的出厂合证及试验报告、产品使用认证证书。
1.4.2 混凝土配合比设计报告或商品混凝土的出厂合格证。
1.4.3 模板的标高、轴线、尺寸预检记录。
1.4.4 隐蔽验收记录。
1.4.5 预埋件的合格证。
1.4.6 混凝土强度试压报告。
1.4.7 钢筋的分项工程质量检验评定记录。
1.4.8 混凝土的分项工程质量检验评定记录。

浅基础工程质量监理

1.1 浅基础工程施工工艺流程：
施工准备à基础垫层à立模板à绑扎钢筋à浇筑或砌筑基础à养护à拆模板。
1.2 浅基础工程施工监理工作内容：
浅基础工程包括：素混凝土基础、毛石混凝土基础、钢筋混凝土单独基础、桩下条型基础、墙下筏式基础等的施工质量监理。
1.2.1 浅基础工程施工所采用的原材料（钢筋、水泥、石子、砂等）应有材料合格证或材料检验合格报告。
1.2.2 检查地基或基层的清理情况：地基或基层上的淤泥、杂物应清理干净，并有防水排水措施。
1.2.3 钢筋绑扎：钢筋的品种、规格型号、加工形状应符合设计图纸的要求；受力钢筋搭接接头位置正确，其接头相互错开；钢筋的搭接、锚固长度符合施工规范要求；钢筋底部的砂浆垫块应与钢筋绑牢，不应遗漏。
1.2.4 预埋管线、预留孔洞位置应正确；桩伸入基础的钢筋、基础上柱子、梁、板、墙的插筋均应按图纸要求的标高、位置绑好，不得遗漏或位移。
1.2.5 模板安装：模板安装的断面尺寸、标高、对拉螺栓、连杆支撑等应符合设计图纸和质量标准的要求。
1.2.6 浇筑混凝土前，桩头、基坑槽底、模板应先浇水湿润。
1.2.7 混凝土的拌制应按设计配合比投料，搅拌均匀，一般每槽的搅拌时间不能少于90秒。
1.2.8 混凝土的浇筑：混凝土宜连续浇筑，桩顶、纵横的连接处不允许留槎；混凝土浇筑时其落差不得大于2米；混凝土浇筑应分层振捣密实，表面搓平。
1.2.9 混凝土的养护：混凝土浇筑搓平后，应洒水进行养护，保持混凝土表面处
于湿润状态，养护期一般不少于七天。
1.2.10 基础回填前，检查基础外观质量，存在的缺陷必须按施工规范的规定进行修整，并再次进行验收，验收合格后，办理隐蔽工程验收签证。
1.3 浅基础混凝土工程质量要求：[参见混凝土工程质量监理汇总表（表8）]
1.4 浅基础工程施工质量记录：
1.4.1 浅基础工程定位放线测量记录和验收签证记录。
1.4.2 原材料（水泥、钢筋、砂、碎石、外加剂）的出厂合格证及试验报告、产品使用认证证书。
1.4.3 混凝土配合比设计报告或商品混凝土的出厂合格证。
1.4.4 隐蔽验收记录。
1.4.5 预埋件的合格证。
1.4.6 混凝土强度试压报告。
1.4.7 钢筋、混凝土的分项工程质量检验评定记录。

涂膜防水工程质量监理

1.1 涂膜防水工程施工工艺流程：
清理基层à涂刷底胶à刮第一度涂膜层à刮第二度涂膜层à闭水试验à保护层施工。
1.2 涂膜防水工程质量监理的工作内容：
1.2.1 基层表面应干净无杂质。基层表面凸起部分要先铲平，凹陷部分要用聚合物砂浆填平，并不得有空鼓、开裂、起砂、脱皮的缺陷；灰尘、油污应清理干净。
1.2.2 防水材料应在贮存期内使用；如超期，则需经检验合格后方能使用。
1.2.3 涂刷底胶。底胶的配制必须符合设计要求或产品使用说明的要求，搅拌均匀。涂刷底胶前，应先涂刷阴阳角、接口等各种接合部位，并铺贴增强材料，然后才大面积涂刷。
1.2.4 防水涂膜材料的配制必须符合设计要求或产品使用说 明的要求。
1.2.5 防水涂膜施工时，底胶应基本干燥、固化；涂膜的涂刮要均匀一致。第二层涂膜应在第一层涂膜固化二十四小时后并对空鼓、气孔、砂眼等固化不良进行修补后才能施工，两层涂膜的涂刷方向应相互垂直。
1.2.6 防水涂膜施工完成后，应及时做好闭水试验并做好试验记录，试验合格后，及时做好保护层的施工。
1.3 涂膜防水工程质量监理汇总表：（表5）
1.4 涂膜防水工程质量记录：
1.4.1 原材料出厂合格证及试验报告、产品使用认证证书。
1.4.2 隐蔽验收记录。
1.4.3 分项工程质量检验评定记录。

模板工程质量监理

1.1 钢筋混凝土工程质量监理工作流程图：（图3）
模板工程质量监理监理流程图：（图4）
1.2 模板工程质量监理工作内容：
1.2.1 保证工程结构和构件各部分的形状尺寸和相对位置的正确性。
1.2.2 具有足够的承载能力、刚度和稳定性，能可靠地承受新浇筑混凝土的自重和侧压力，以及在施工过程中所产生的荷载。
1.2.3 构造简单，装拆方便，并便于钢筋的的安装、绑扎以及混凝土的浇筑、养护等要求。
1.2.4 模板的接缝不漏浆。
1.3 模板工程质量监理汇总表：（表6）
1.4 模板工程质量记录：
1.4.1 模板分项工程质量预检记录。
1.4.2 模板分项工程质量检验评定记录。

钢筋工程质量监理

1.1 钢筋混凝土工程质量监理工作流程图：（图3）
钢筋工程质量监理流程图：（图5）
1.2 钢筋工程质量监理工作内容：
1.2.1 熟悉结构施工图，有关配筋变化的图纸会审记录和设计变更，掌握有关钢筋构造措施的规定。
1.2.2 把好原材料进场检验关。
1.2.3 钢筋的下料、加工，对成型的钢筋进行检查。
1.2.4 钢筋的焊接，焊工必须持证上岗，同时必须督促焊工根据现场的施工条件进行试焊，检验合格后，方可开展施工。钢筋的焊接接头应符合规范的要求，并按规定抽取焊接接头试样进行检验。
1.2.5 钢筋绑扎过程中，现场巡视，发现问题及时指出、纠正，绑扎完毕，承包人自检合格后，填报钢筋工程隐蔽验收单。监理工程师对照施工图检查是否符合设计要求。钢筋不得任意代用，若需要代用， 则必须经设计单位同意，在浇筑混凝土时，监理工程师应督促承包人派专人负责整理钢筋。
1.3 钢筋工程质量监理汇总表：（表7）
1.4 钢筋工程质量记录：
1.4.1 钢筋的出厂合格证或试验报告。
1.4.2 钢筋机械性能试验报告；钢筋的接头检验报告。
1.4.3 隐蔽工程验收记录。
1.4.4 钢筋分项工程检验评定记录

混凝土工程质量监理

1.1 钢筋混凝土工程质量监理工作流程图：（图3）
混凝土工程质量监理工作流程图：（图6）
1.2 混凝土工程质量监理工作内容：
1.2.1 审核施工组织设计。
1.2.2 混凝土的生产设备及施工机具进行检查。
1.2.3 对原材料的监理。
1.2.4 审查混凝土的配合比。
1.2.5 签署混凝土浇筑开工令。
1.2.6 混凝土的拌制、运输、浇筑、接搓、振捣检查。
1.2.7 混凝土施工缝的留置和处理。
1.2.8 混凝土的养护。
1.2.9 混凝土质量的检查和缺陷的修整。
1.3 混凝土工程质量监理汇总表：（表8）
1.4 混凝土工程质量记录：
1.4.1 原材料(水泥、砂、碎石、外加剂)的出厂合格证、试验报告、产品使用认证证书。
1.4.2 混凝土配合比的设计报告。
1.4.3 混凝土的强度试压报告、混凝土的强度评定记录。
1.4.4 混凝土分项工程质量检验评定记录。

砖石工程质量监理

1.1 砖石工程质量监理流程图：（图7）
1.2 砖砌体工程质量监理工作内容：
1.2.1 检查基底情况,基底应事先浇水湿润。
1.2.2 检查承包人的施工方案，应着重检查其对墙体的垂直度、平整度、标高的控制措施。
1.2.3 砖在砌筑前的一天应先浇水湿润（非承重混凝土小型砌块除外）。
1.2.4 检查施工工人砌墙的砌筑形式是否符合施工规范的要求。
1.2.5 检查砌体中的预埋件、预留洞口以及配筋是否符合设计图纸的要求。
1.2.6 检查砌体的水平、竖向灰缝的宽度，砂浆的饱满程度。
1.3 砖石砌体工程质量监理汇总表：（表9）
1.4 砖石砌体工程质量记录：
1.4.1 原材料(砖、水泥、砂、钢筋)的出厂合格证、试验报告。
1.4.2 砂浆配合比设计报告。
1.4.3 隐蔽验收记录。
1.4.4 砂浆试块的强度试压报告。
1.4.5 分项工程质量检验评定记录。

地面与楼面基层工程质量监理

1.1 地面与楼面工程质量监理工作流程图：（图8）
1.2 基层监理工作内容：
1.2.1 基土必须均匀密实,填料的土质密实度必须符合设计要求和施工规范的规定。
1.2.2 垫层、找平层其材质、强度（配合比）、密实度以及厚度、坡度等必须符合设计要求和施工规范的规定。
1.2.3 基层必须坚实、清洁（无油污、浮浆、杂物等），在面层施工前应清洗干净，保持湿润；影响面层施工的凸出部位要先凿平，过度凹陷部位要提前用相同配合比的砂浆分层抹压找平。
1.3 基层工程质量监理汇总表：（表10）
1.4 基层工程质量记录：
1.4.1 原材料(水泥、砂、碎石等)的出厂合格证、试验报告、 产品使用认证证书。
1.4.2 混凝土、砂浆的强度试验报告。
1.4.3 基层分项工程质量检验评定记录。

整体楼、地面面层质量监理

1、 地面与楼面工程质量监理工作流程图：（图8）
2、 细石混凝土（水泥砂浆）面层：
2.1 细石混凝土（水泥砂浆）面层施工工艺流程：
清理基层à弹面层水平线à洒水湿润à刷素水泥浆à铺设细石混凝土（水泥砂浆）à刮尺刮平、木抹子搓平、压实à压实抹光à养护。
2.2 细石混凝土（水泥砂浆）面层监理工作内容:
2.2.1 面层的材质、强度（配合比）、密实度必须符合设计要求和施工规范的要求。
2.2.2 面层与基层必须结合牢固、无空鼓。
2.2.3 面层的表面密实洁净,无列缝、脱皮、麻面、起砂等缺陷。
2.3 整体楼、地面工程质量监理汇总表：（表11）
2.4 细石混凝土（水泥砂浆）面层质量记录：
2.4.1 原材料(水泥、砂、碎石等)的出厂合格证、试验报告、产品使用认证证书。
2.4.2 混凝土（水泥砂浆）的配合比设计报告。
2.4.3 混凝土（水泥砂浆）的强度试压报告。
2.4.4 整体楼、地面分项工程质量检验评定记录。

水磨石面层质量监理

1. 地面与楼面工程质量监理工作流程图：（图8）
2. 水磨石面层：
2.1 水磨石面层施工工艺流程：
清理基层à找标高、弹水平线à弹分格线à镶嵌分格条à养护à清理、湿润基层、涂刷水泥素浆结合层à铺水泥石料浆à清边、拍实à滚压密实à用铁抹子再次拍实抹平à养护à试磨à头遍粗磨à擦水泥浆à第二遍细磨à擦水泥浆à第三遍细磨à清洗、晾干à擦草酸à打腊养护。
2.2 水磨石面层质量监理工作内容：
2.2.1 面层的材质、强度（配合比）、密实度必须符合设计要求和施工规范的要求。
2.2.2 面层与基层必须结合牢固、无空鼓。
2.2.3 面层的表面应光滑；无裂纹、砂眼、磨纹；石粒密实，显露均匀,颜色一致；图案清晰，不混色；分格条牢固、顺直、清晰。
2.3 整体楼、地面工程质量监理汇总表：（表11）
2.4 水磨石面层质量记录：
2.4.1 原材料(水泥、石子等)的出厂合格证、试验报告、产品使用认证证书。
2.4.2 整体楼、地面分项工程质量检验评定记录。

板块楼、地面工程质量监理

1.1 地面与楼面工程质量监理工作流程图：（图8）
1.2 板块楼、地面施工工艺流程:
基层清理à弹线à试排à试拼à扫浆à铺水泥砂浆结合层à铺板à灌缝à擦缝à养护。
1.3 板块楼、地面质量监理工作内容：
1.3.1 面层所用的板块品种、质量必须符合设计要求。
1.3.2 面层与下一层的结合（粘结）必须牢固，无空鼓。
1.3.3 表面洁净、图案清晰、色泽均匀（一致）；接缝均匀，周边顺直；板块无裂纹、掉角和缺楞等现象。
1.4 板块楼、地面工程质量监理汇总表：（表12）
1.5 板块楼、地面质量记录：
1.5.1 原材料(板块、水泥、石子等)的出厂合格证、试验报告、产品使用认证证书。
1.5.2 整体楼、地面分项工程质量检验评定记录。

木门窗的制作安装工程质量监理

1.1 门窗工程质量监理工作流程图：（图9）
1.2 木门窗的制作工艺流程：
选料à下料à刨料à划线à打眼à锯榫、裁口à推浅角à拼装。
1.3 木门窗的制作工程质量监理汇总表:（表13）
1.4 木门窗的安装施工工艺流程：
立门窗框à临时固定à校正à固定à填塞门窗框与墙体间的间隙à门窗扇的安装à小五金件等的安装。
1.5 木门窗的安装工程质量监理汇总表:（表14）
1.6 木门窗的制作安装工程质量记录：
1.6.1 产品(包括小五金)的出厂合格证。
1.6.2 木门窗的制作安装分项工程质量检验评定记录。

铝合金门窗安装工程质量监理

1.1 门窗工程质量监理工作流程图：（图9）
1.2 铝合金门窗安装施工工艺流程：
弹线à安放铝合金门窗à临时固定à校正à固定à预埋件隐蔽验收à贴保护胶纸à填缝à门窗扇安装。
1.3 铝合金门窗安装监理工作内容：
1.3.1 铝合金门窗的规格、型号以及配件等必须符合设计要求，且有出厂合格证。
1.3.2 检查铝合金门窗与墙体预留孔位置是否吻合，若有问题应提前处理，并将杂物清理干净。
1.3.3 检查铝合金门窗的外观质量，如以发现有翘曲不平、严重损伤、外观色差大等缺陷时，应经修整合格后才能安装。
1.3.4 铝合金门窗安装后，应及时处理门窗框与墙体的缝隙，填缝材料要符合设计要求和施工规范的规定；填缝要饱满密实，同时注意不要用力过大，防止铝合金门窗框受力后出现变形。
1.3.5 检查铝合金门窗附件的安装。附件应齐全，安装位置正确、牢固、灵活、端正、美观，并达到各自的功能。
1.4 铝合金门窗安装工程质量监理汇总表：（表15）
1.5 铝合金门窗安装工程质量记录：
1.5.1 铝合金门窗、及其附件、辅料的出厂合格证、产品使用认证证书。
1.5.2 分项工程质量检验评定记录。

钢门窗安装工程质量监理

1.1 门窗工程质量监理工作流程图：（图9）
1.2 钢门窗安装的施工工艺流程：
弹线à钢门窗就位à立钢门窗à固定、焊接à填缝à安装五金配件、玻璃à油漆。
1.3 钢门窗安装监理工作内容：
1.3.1 钢门窗的规格、型号、防腐处理以及五金配件等必须符合设计要求，且有出厂合格证。
1.3.2 钢门窗的预埋件按其标高预埋好，并经检查符合要求。
1.3.3 安装前应对钢门窗的型号进行检查，并对翘曲不平、开焊、变形等缺陷进行处理；经校正或补焊处理后补刷防腐漆，并经检查符合要求后再安装。
1.3.4 对于组合钢门窗应事先拼装样板，经验收合格后方可大量组装。
1.3.5 钢门窗立好后应进行位置、标高检查，符合要求后与预埋件焊接牢固。然后用干硬性砂浆填缝密实，并洒水养护。
1.4 钢门窗安装工程质量监理汇总表：（表16）
1.5 钢门窗安装质量记录：
1.5.1 钢门窗、及其附件、辅料的出厂合格证。
1.5.2 分项工程质量检验评定记录。

抹灰工程

1. 装饰工程质量监理工作流程图：（图10）
2. 一般抹灰工程。
一般抹灰工程按其质量要求，分为普通抹灰、中级抹灰和高级抹灰三级。

2.1 普通抹灰施工工艺流程：
分层赶平à 修整à 表面压光。
2.2 中级抹灰施工工艺流程：
阳角找方à设置标筋à分层赶平à修整à表面压光。
2.3 高级抹灰施工
