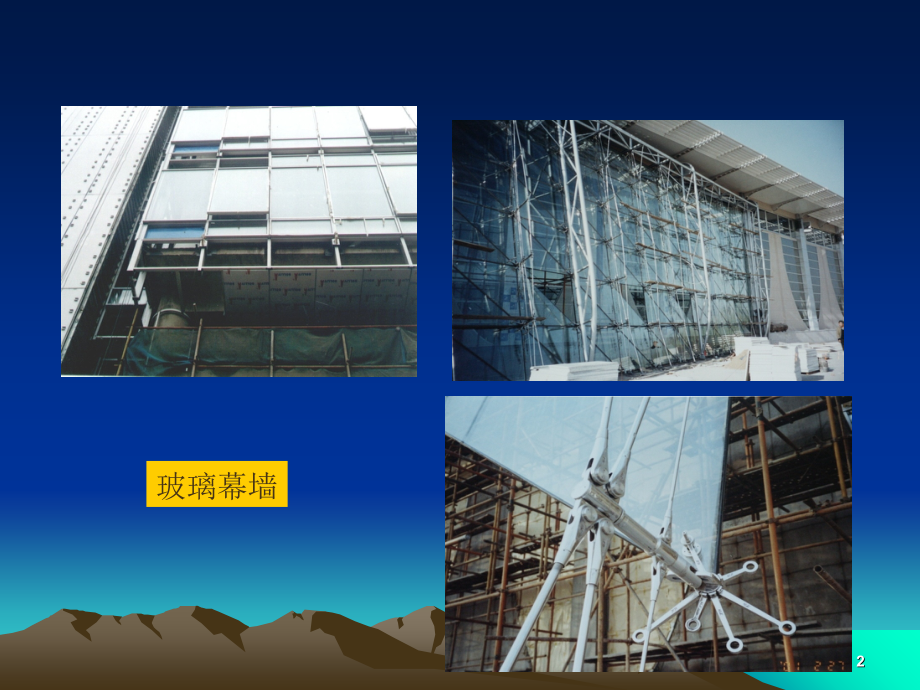

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑构造,主 讲,:,丁 一,2012,年,9,月,1,玻璃幕墙,2,干挂石材,3,第一章 建筑构造基础知识,一、建筑构造,构成,各部件或构件组成及相互联系；,营造,经营（设计）和建造（施工）,。,研究建筑物,构造组成、各构成部分组合原理与构造方法,的综合性技术学科。,构成与营造,建筑构造,上册,P18,绪论,4,二、地位,建筑工程若没有技术依据，设计只能是纸上方案，没有价值而言。,建筑构造作为建筑技术，贯穿于建筑设计全过程。,建筑设计,将构想物象加以,物化和细化,，并用图表达：,平、立、剖面图,反映整体,建筑空间的构成和组合,。,建筑详图,建筑物实体构成、细部处理和实施的可能性。,建筑技术类课程,建筑技术观,构造设计,建筑设计过程一个重要步骤,建筑空间设计,5,建筑构造,建筑设计、规划设计、结构设计、施工、管理必修的专业课。,构造详图表示方法,6,建筑物的构造组成,承重结构、围护结构、饰面装饰及附属部件组合而成,7,第一节 建筑物构造组成,七大构件：组成部分,基础、墙（或柱）、楼地层、楼电梯、门窗、屋顶、饰面装修。,一、,基础,建筑底部与地基（土壤）接触的承重结构；,把房屋上部的荷载传给地基。,最下部构件,受力和传力构件,8,地基和基础的关系,理解基础,与地基关系,地基：基础下土层,地基：不是建筑一部分,9,二、,墙（或柱）,1,、墙承重结构,墙,：,承重结构（承受屋顶、楼板和梁等传递的荷载）；,非承重构件（承自重、隔墙）围护构件、分隔空间。,2,、框架承重结构,柱,：承重结构；,墙,：填充墙（不承重，围护或分隔空间）,最下部构件,理解墙和框架承重结构,10,墙,或,柱,承,重,11,柱承重,框架结构,12,三、楼地层,水平承重构件,1,、楼盖层,承受水平和垂直荷载并传给墙或柱；,分隔构件（楼层空间）。,2,、地坪层,分隔构件（底层空间与地基）,均匀传力、防潮。,四、屋顶（屋盖）,既是围护构件，又是,承重构件,；,防水、保温隔热。,13,五、楼电梯,垂直交通工具,坚固安全；通行方便，有足够通行能力。,六、门窗,采光通风；通行,位于外墙应考虑防水和热工。,七、饰面装修,附于内外墙体、顶棚、楼板、地坪上的面层装饰。,美化、保护、提高建筑物理性能。,14,荷载传递路线,：,荷载,板（楼板、屋面板）,墙或柱,基础,水平承重构件,：楼地层、屋顶,垂直承重构件,：基础、墙或柱,建筑构件：墙、柱、梁、楼板、屋架等承重构件,建筑配件：墙面、地面、屋面、门窗、栏杆等,小结,15,第二节 建筑分类,民用建筑类型,一、按使用功能分,民用：,居住建筑、公共建筑,工业；农业建筑,二、,按建筑规模大小分,1,、,大量性建筑,：,建筑规模不大，修建数量多，分布面广，与人们生活密切相关,。如住宅、办公楼、学校、医院、宿舍。,2,、,大型性建筑,：,规模巨大，耗资大，施工周期长，修建量有限，具有代表性，对城市的面貌影响较大。,如大型办公楼、体育馆、剧院、火车站、博物院。,标志性建筑,16,三、,按建筑层数分类,：,高层与非高层建筑划分,（一）居住建筑,1,、,高层民用建筑设计防火规范,GB50045-2005,规定：,10,层及,10,层以上居住建筑,（包括首层设商业服务网点的住宅）。,2,、,住宅建筑设计规范,规定：,低层：,1,3,层；多层：,4,6,层；,中高层：,7,9,层,；,高层：,10,层以上。,（二）,公共建筑,1,、,高层民用建筑设计防火规范,规定：,建筑高度超过,24m,的公共建筑,，不包括高度超过,24m,的单层主体建筑。,2,、,高层民用建筑设计规范,规定：超过,8,层为高层。,(,三,),超高层：,建筑高度大于等于,100,米的住宅或公共建筑。,100m,限高,重点掌握,高规,17,四、按承重结构所用材料分,木结构；石结构；,钢筋混凝土结构；钢结构；混合结构。,五、按建筑耐火等级分,1,、构件耐火极限,按建筑构件时间,-,温度标准曲线进行,耐火试验,，从受到火作用起，到,失去支持能力或完整性破坏或失去隔火作用,时止的时间,用小时表示。,2,、燃烧性能,不燃烧体,用不燃烧材料做构件，如石材、金属；,燃烧体,用燃烧材料做构件，如木材；,难燃烧体,用难燃烧材料做构件，如沥青混凝土、木板条抹灰。,根据构件耐火极限与燃烧性能划分,18,六、按设计使用年限分,（主体结构）,一类建筑：耐久年限为,5,年，适用于临时性建筑。,二类建筑：耐久年限为,25,年，适用于次要建筑。,三类建筑,：耐久年限为,50,年,，适用于普通建筑。,四类建筑,：耐久年限为,100,年,，适用于重要建筑。,3,、,耐火等级分级,建筑防火设计规范,GB50016-2006,四级,一级耐火性能最好，四级最差。大型建筑一般按一、二级设计；大量性建筑一般按二、三级耐火等级设计。,合理使用年限,低规,19,七、按承重结构体系分类,墙承重结构；骨架承重结构；空间结构。,（一）墙承重结构,1,、特点,：,墙体是垂直承重构件；,适用于空间分隔明确、开间较小的建筑，如住宅、宿舍、公寓。,重点掌握,空间相对较小,墙承重,20,墙承重结构示意图,砌体墙砌筑及承重示意图,楼板,21,2,、常用墙承重体系,1,）混合结构,常用砖墙,、,钢筋混凝土楼板,（砖混结构）,楼板多为钢筋混凝土构件；,墙体用砖、砌块等砌体，由各种砂浆砌筑而成；,砌体墙抗压性能好，而抗弯、抗剪性能差,；,不适宜用于高层建筑,。,工业化程度不高；,建成后，空间改变可能性很小。,关注,22,多层砖混结构住宅平面,23,2,）现浇,钢筋混凝土墙体,结构,用钢筋混凝土墙板来代替砌体墙；,现场绑扎钢筋、支模浇筑混凝土；,抗弯、抗剪性能良好，故可用于,高层建筑,；,整体刚度好，抗水平荷载能力强；,墙体布置相对较灵活；,剪力墙结构,24,现浇钢筋混凝土剪力墙结构高层住宅,25,3,）预制装配的大板建筑、盒子建筑,钢筋混凝土楼板和墙板均工厂预制，现场安装速度快，,工业化,程度高，或组装成盒子。,平面布置较呆板，空间变化易受限制。,工业化,建筑,26,装配单元,装配式大板建筑示意图,27,（二）骨架承重结构,1,、框架结构,1,）,特点,用一榀框架（通常两根柱支承一根梁）来代替一片承重墙，可最大限度减少垂直承重构件所占据空间；,相邻空间相互连通且自由分隔,框架不同于墙承重结构的最大特点。,28,2,）墙体,仅起围护和分隔作用,墙体不承重；,施工顺序为先框架，后填充墙体,；,填充墙,位于柱间,加气混凝土砌块,；,幕墙,外挂,金属、石材和玻璃,幕墙,。,29,3,）,适用范围,适用较大空间建筑类型，如车站、图书馆、影剧院、商场、办公等公共建筑及多层工业厂房；,形成部分框架（底层框架、内框架）,多层建筑；,形成,框架,-,剪力墙、框筒、框架,-,筒体,用于,高层建筑,。,30,框架结构,框架梁（主梁）,31,框筒结构,标准层平面,钢筋混凝土形成核心筒体,外围由框架组成,32,3,）框架结构常见形式,按传力系统构成分：,梁、板、柱,体系；,板、柱,体系。,（,1,）梁、板、柱体系,最常见,框架梁可分成不同层次，两根梁间再架设次梁；或两个方向都设次粱成井格布置。,33,主梁间加次梁,井字梁,34,（,2,）板、柱体系,无梁楼盖,板、柱间多用柱帽承托，板荷载直接传递给柱；,适用于,商场、轻型厂房、库房,。,35,2,、,排架结构,用于高大空旷的单层建筑物，如工业厂房、飞机库；,柱顶用大型屋架或桁架连接，上覆装配式屋面板（根据需要还需设天窗）；根据需要沿纵向设置吊车梁，以安装吊车吊重型材料、产品或设备。,常需承受动荷载，需安装柱间、屋盖水平,斜支撑,、山墙设抗风柱。,36,排 架 结 构,37,(,三,),空间结构,1,、综述,构件经组织成为空间受力系统，其力传递呈立体方式，,能将材料力学性能发挥到极致，,做到,用料省、结构自重小而覆盖面积大,。,用于需大面积覆盖建筑物的,屋盖部分,，如航空港、体育馆、展览馆、博物馆，可做成球形或其他形式。,38,2,、,常用空间结构屋盖系统,空间结构屋盖系统按使用材料不同常可分为：,钢筋混凝土的,薄壳,、折板；,钢结构的悬索；,网架；,膜结构,。,39,网架结构,40,第三节 建筑模数,一、基本概念,1,、定义,选定的尺寸单位，作为尺寸协调的单位基础,。,2,、目的和意义,有利于建筑工业化：,设计标准化、生产工厂化、施工机械化、组织管理科学化,即建筑标准化。,国家颁布,建筑模数协调统一标堆,(GBJ21986),。,3,、定位轴线,确定主要承重构件位置及尺寸的基准线；,定位轴线间距离应符合,模数数列,。,四化,定位轴线,41,模数制,二、模数制,1,、,基本模数,：,100mm,，符号为,M,，即,1M=100mm,。,基本模数的倍数。,2,、,导出模数：扩大模数和分模数,（,1,）扩大模数：基本模数的整数倍,3M,、,6M,、,12M,、,15M,、,30M,、,60M,（,6,个）；相应尺寸为：,300mm,、,600mm,、,1200mm,、,1500mm,、,3000mm,、,6000mm,。,（,2,）分模数：基本模数的分倍数,1/10M,、,1/5M,、,1/2M,（,3,个）；对应尺寸：,10mm,、,20mm,、,50mm,。,常用：,3M,小尺寸,42,模数数列,三、模数数列,以基本模数、扩大模数、分模数为基础扩展一系列尺寸。,1,、水平基本模数数列幅度：,1M,20M,。,2,、竖向基本模数数列幅度：,1M,36M,。,3,、水平扩大模数数列幅度：,3M,为,3M,75M,；,6M,为,6M,96M,；,12M,为,12M,120M,；,15M,为,15M,120M,；,30M,为,30M,360M,；,20M,为,20M,360M,，必要时幅度不限。,4,、竖向扩大模数数列幅度不受限制。,5,、分模数数列幅度：,M/10,为,M/10,2 M,，,M/5,为,M/5,4 M,，,M/2,为,M/2,10M,。,常用：,1M,和,3M,分模数数列,43,基本模数至,36M,44,适用范围,四、模数数列的适用范围,1,、基本模数,（,1,）水平基本模数数列：,门窗洞口和构配件尺寸,。,（,2,）竖向基本模数数列：,层高、门窗洞口、构配件尺寸,。,2,、扩大模数,（,1,）水平扩大模数数列：,开间或柱距、进深或跨度、构配件尺寸,。,（,2,）竖向扩大模数数列：,建筑高度、层高、门窗洞口尺寸,。,3,、分模数,缝隙、构造节点、构配件断面尺寸。,分模数,常用：,1M,和,3M,45,基本知识,五、定位轴线的标定,（一）基本知识,1,、定义：确定,主要承重构件,位置及尺寸的基准线，施工放线的依据。,2,、编号：,（,1,）水平定位轴线：,从左向右，用阿拉伯数字、,（,2,）垂直定位轴线：,从下向上，用英文字母,A,、,B,、,C,，但,I,、,O,、,Z,除外因为类似于,1,、,0,、,2,；,定位轴线编号顺序,46,分区编号,（,3,）附加定位轴线：,例如：,1/A,表示第,A,条定位轴线后第一条附加定位轴线；,1/0A,表示第,A,条定位轴线前第一条附加定位轴线。,（,4,）分区编号,当建筑平面形状复杂时，可采用分区编定位轴线如,1,区、,2,区。,定位轴线的分区编号,附加定位轴线,47,定位轴线的标定,（二）定位轴线的标定,1,、砖混结构,以墙为准，一般为墙的中心线,；,37,墙：距外,120mm,距内,250mm,。,2,、框架结构,以柱为准，一般柱中心线,。,1,）墙与柱平齐（定位轴线与柱中心线重合）；,2,）墙外包柱（定位轴线与墙内缘、柱外缘重合）。,以主要承重构件,墙、柱为基准,48,砖混结构定位轴线,49,框架结构定位轴线,50,需了解的专业名词,柱距,跨度,51,思考题：砖混结构与框架结构的区别,1,、承重体系不同,：,砖混属于墙承重体系；框架属于骨架承重体系。,2,、荷载传递路线不同,：,砖混：荷载,板（楼地板，屋面板）,墙,基础,框架：荷载,板（楼地板，屋面板）,柱,基础,3,、墙体是否承重,：,砖混墙承重；框架墙不承重，填充墙。,4,、是否能提供大空间,：,砖混不能提供较大空间；框架能提供较大空间。,5,、平面布置、立面处理是否自由,：,砖混平面布置、立面处理不自由；框架平面布置、立面处理自由。,思考题,一般,52,小节：建筑构造组成；建筑分类；建筑模数。,重点：七大组成构件；（六大构件）,常用,高层与非高层建筑分类；,承重结构不同建筑分类；,定位轴线的标定。,难点：承重结构不同建筑分类；定位轴线的标定。,思考题：,1,、建筑物构造组成？,2,、建筑分类？,53,
