ZLP系列吊篮脚手架施工工法
1.前言
安全自始至终都是人们关注和关心的问题。现在高层建筑越来越多，外墙装修所带来的安全问题也越来越受到人们的重视。早期使用的多是自制式手动简易吊篮脚手架，工人劳动强度大，升降速度慢，施工效率低，安全稳定性差，现在建设部“十一五”已经禁止用于房屋建筑施工。手板葫芦式吊篮，虽然经过设计计算，但同样存在工人劳动强度大，升降速度慢，施工效率低等缺点，也已经受到限制使用。其替代产品为有平衡装置、带漏电保护的电动吊篮，使用更加安全可靠，工人劳动强度大大降低，施工效率高，能更好的满足施工生产需要。
2.工法特点
2.1采用ZLP系列电动吊篮脚手架，为正规厂家生产的整机合格产品。
2.2其搭设、拆除更加简单易行，由厂家专业技术人员现场组装。
2.3操作简单灵活，移位方便，安全可靠。能够得到可靠的技术服务，维修、保养等均由厂家提供保障。
2.4可免现场制作、焊接架体，从而节约大量钢材、木材和人工，降低施工成本。
3.适用范围
本工法应用范围广泛，除可用于高层建筑的外墙装修施工；玻璃幕墙的安装和清洗；亦可用于油库和大型罐体、高大烟囱、桥梁的工程检查、维修等作业。
4.工艺原理
整机的部件主要由悬吊平台、提升机、安全锁、悬挂机构、电器控制箱等组成。悬挂机构搁置在顶层楼板上，由前后支架；前、中、后梁及配重、钢丝绳等组成。提升机、安全锁、电器控制箱均固定在悬吊平台上。悬吊平台为操作平台，通过钢丝绳与悬挂机构连接，动作电器控制箱上的操作按钮来控制提升机，提升机工作后提升悬吊平台沿钢丝绳上下运动，来为不同高度作业面的施工提供一个可靠的操作平台。
5.施工工艺流程及操作要点

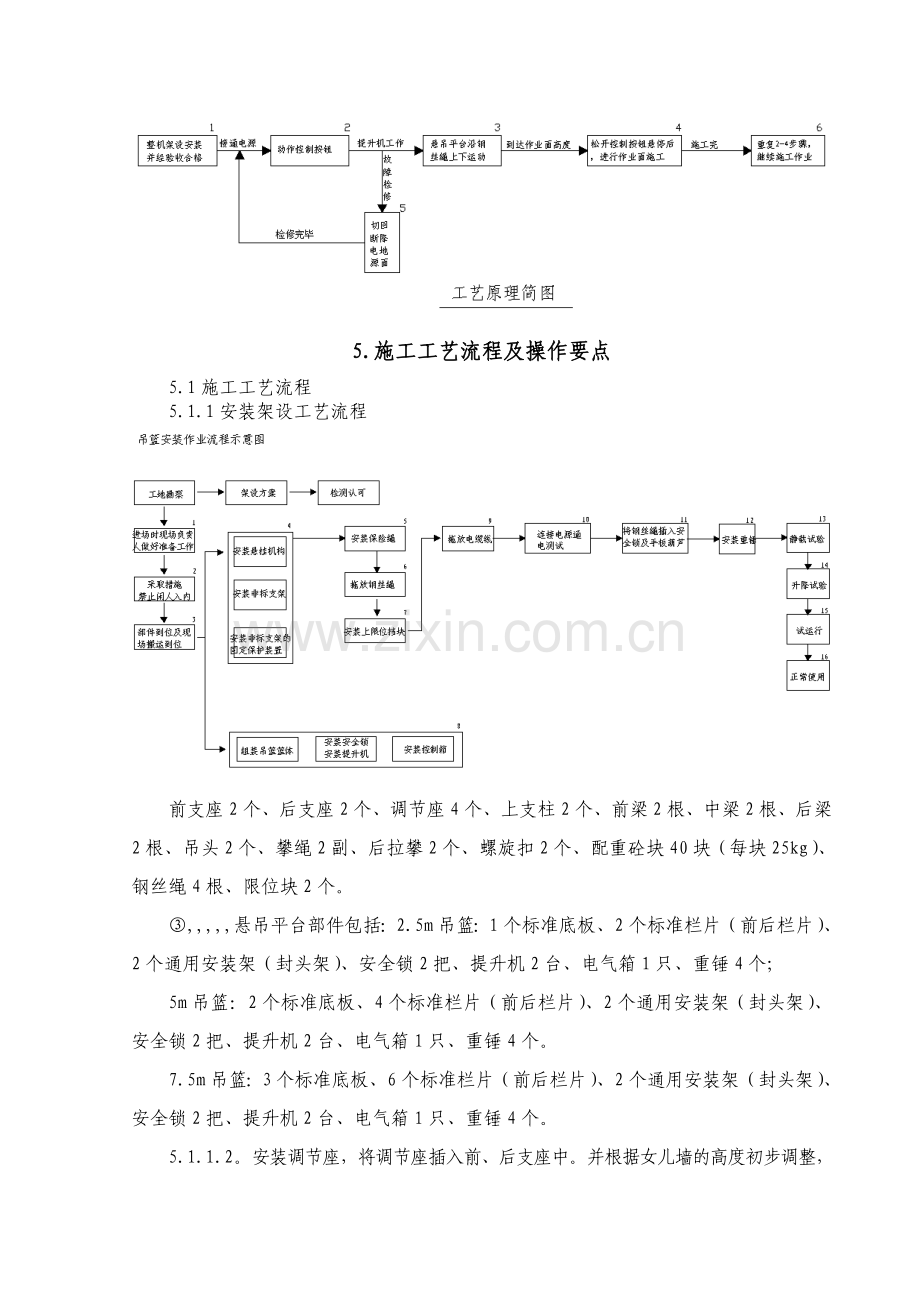

5.1施工工艺流程
5.1.1安装架设工艺流程

前支座2个、后支座2个、调节座4个、上支柱2个、前梁2根、中梁2根、后梁2根、吊头2个、攀绳2副、后拉攀2个、螺旋扣2个、配重砼块40块（每块25kg）、钢丝绳4根、限位块2个。
③,,,,,悬吊平台部件包括：2.5m吊篮：1个标准底板、2个标准栏片（前后栏片）、2个通用安装架（封头架）、安全锁2把、提升机2台、电气箱1只、重锤4个；
5m吊篮：2个标准底板、4个标准栏片（前后栏片）、2个通用安装架（封头架）、安全锁2把、提升机2台、电气箱1只、重锤4个。
7.5m吊篮：3个标准底板、6个标准栏片（前后栏片）、2个通用安装架（封头架）、安全锁2把、提升机2台、电气箱1只、重锤4个。
5.1.1.2。安装调节座，将调节座插入前、后支座中。并根据女儿墙的高度初步调整，装入两颗M14×110的固定螺栓。
③,,,,,安装前梁及上支柱。将前梁放入前支座的U形槽内，外伸1.0-1.8m（根据现场实际情况确定），同时放入上支座，装入两颗M14×110的固定螺栓。
④,,,,,两颗M12×110的固定螺栓；两颗M12×110的固定螺栓；将后梁的末端放入后支座的U形槽内，装入一颗M12×130的固定螺栓。
⑤,,,,,安装后拉攀。将后拉攀装在后梁端头与支座的重合处，装入一颗M14×140的固定螺栓。
⑥,,,,,安装吊头及加强钢丝绳。将吊头装在前梁的端头处同时装入加强绳的前拉攀，装入一颗M14×140的固定螺栓。将加强绳经过上支柱顶端的滚轮，绕过后拉攀的滚轮。将加强绳的绳端头反转成一个扁环同时装入4个绳夹并拧紧。U形螺栓应扣在钢丝绳尾端上，不得在钢丝绳上交替布置。参绳夹布置图。
⑦,,,,,安装螺旋扣组件。将螺旋扣拧松到最大限度，使其钩住加强绳的扁环，有拉攀的一端安装在横梁杆上，拉紧加强绳并装入一颗M14×130的螺栓。然后拧紧螺栓（注意应先将螺栓扣拧紧，使前梁上翘约30-50mm，再分别拧紧其他螺栓）。
⑧,,,,,重复2.1-2.7的步骤安装另一边的悬挂支架。
⑨,,,,,悬挂机构定位。支架伸出工作墙面长度根据建筑物外墙构造确定。两套悬挂机构距离比悬吊平台长200-300mm，以免影响安全锁的正常使用。
⑩,,,,,放置配重块。将配重块分别放置在后支座的支杆上，并装上M8×50的螺栓。
,,,,,装夹钢丝绳。钢丝绳固定于悬挂机构的前悬挂架上，安装钢丝绳必须牢固，绳夹的数量不少于4个，U形开口必须在钢丝绳尾端，且方向一致，不得在钢丝绳上交替布置。绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，应使钢丝绳有少许拱起。绳夹螺母拧紧时，应将钢丝绳夹扁至直径1/3，绳夹间距为6-7d。如下图：

,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,绳夹布置图
5.1.2,,,,,拆卸工艺流程

公式为：K=G×b/F×a≥2
其中：K-抗倾覆系数
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,F-悬吊平台、钢丝绳、额定荷载等质量总和（kg）,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,G-配重的质量（kg）
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,a-承重钢丝绳中心到支点间的距离（m）
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,b-配重中心到支点间的距离（m）
6.材料与设备

1.前梁,,,,,2.上支柱,,,,,3.前座,,,,,4.中梁,,,,,5.加强绳,,,,,6.后梁,,,,,7.后座,,,,,8.配重,,,,,9.螺旋扣

7.质量控制
7.9,,,,,吊篮脚手架施工前应编制专项施工方案，必须有施工图和设计计算书，且符合安全技术条件，经施工企业技术负责人、总监理工程师批准并经过专家论证后，在专职安全管理人员监督下实施。
　,,,,,7.10,,,,,吊篮脚手架的专项施工方案应包括施工准备、吊篮布置，安装架设及拆卸工艺流程，吊篮机构检查及调整、试运行，施工紧急情况下的应急预案，维修、保养等安全技术措施，抗倾覆计算。8.安全措施
8.1,,,,,操作人员必须正确配戴安全帽并系好帽带；穿防滑鞋、佩带安全带并挂在自锁器上，自锁器应与保险绳挂牢，严禁挂于钢丝绳上。
8.2,,,,,吊篮安装后必须经验收合格后方可施工。
8.3,,,,,使用吊篮人员必须身体健康，无有碍高空作业的病症。严禁酒后上篮。严禁在栏内嬉戏打闹。
8.4,,,,,初次提升作业前，工长必须向有关作业人员以文字交底，并现场讲解交底。
8.5,,,,,每次使用吊篮前，使用人员应对吊篮配重机构和悬挂支架进行全面检查，严禁设备带病运行。
8.6,,,,,吊篮每次提升就位后必须先与建筑物拉结牢固。
8.7,,,,,钢丝绳必须垂直，不得斜拉。
8.8,,,,,施工中吊篮内荷载应尽量均匀，吊篮限定荷载值标识牌必须悬挂在吊篮平台的明显位置，严禁超载运行；严禁将吊篮用作起重运输。
8.9,,,,,操作升降的人员必须固定，且经过培训。
8.10,,,,,升降作业时，除操作升降的人员外，严禁有其他人员在吊篮内停留。
8.11,,,,,吊篮上的作业人员必须严格遵守操作规程，严禁带故障使用。
8.12,,,,,吊篮升降过程中，相邻吊篮内操作人员应紧密配合，尽量保证升降同步进行。
8.13,,,,,施工或吊篮运行中发生吊篮水平倾斜、突然断电、安全锁跳锁或工作钢丝绳断裂等异常情况时，施工人员应保持镇静，切勿在吊篮内惊慌跑动，应由吊篮操作人员按规定程序处理，并将吊篮回降至地面检查，严禁在高空中检修吊篮。
8.14,,,,,电器控制箱为吊篮专用，不得作为其它电器供电使用，箱内严禁摆放工具及杂物。
8.15,,,,,严禁在悬吊平台内使用凳子、垫脚物及梯子等进行作业，严禁在吊篮内另设吊具。
8.16,,,,,钢丝绳不得作为电焊接地使用。
8.17,,,,,每次作业完毕，应将吊篮回降至地面。同时应关闭控制箱及总电源，并将提升机、安全锁用塑料布扎好，防止雨水渗入。
8.18,,,,,在吊篮作业区域周围必须设立围栏或防护措施，并应附加醒目的标志。
8.19,,,,,雷雨或大风天气严禁施工。禁止夜间施工。
9.劳力组织
序号
工种
人数
职责
1
工长
1
现场总负责，指挥生产，安排劳力，人员调配
2
安装工
3
吊篮机构现场组装、安装，维修、保养、调试等技术指导
3
电工
1
电气线路连接、调试等
4
操作工
2
施工工人，按质按量的完成工长安排的施工内容
10.环保措施
10.1,,,,,建立对应的施工环境卫生管理规章制度，在施工过程中严格遵守有关环境保护的法律、法规和规定，加强对施工燃油、工程材料、设备、废水、生产生活垃圾、弃渣的控制和治理，遵守有防火及废弃物处理的规章制度。,,,,,
10.2,,,,,将施工场地和作业限制在工程建设允许的范围内，合理布置、规范围挡，做到标牌清楚、齐全，各种标识醒目，施工场地整洁文明。
10.3,,,,,对施工中可能影响到的各种其他设施制定可靠的防止损坏和移位的实施措施，加强实施中的监测、应对和验证。同时，将相关方案和要求向全体施工人员详细交底。
10.4,,,,,废弃物按工程建设指定的地点和方案进行合理堆放和处治。,,,,,
10.5,,,,,优先选用先进的环保机械和节能低耗高效的机电设备。
11.效益分析
11.1,,,,,大大降低了工人劳动强度。
,,,,,,,,,,,,,,,,,,,,与手动吊篮相比，该系列采用电动提升机，工人劳动强度明显降低，提高了施工效率。
11.2,,,,,升降速度稳定，施工效率高。
,,,,,,,,,,,,,,,,,,,,手动吊篮升降速度慢，而该系列采用电动提升机，具有升降速度快、稳定等特点。相应的提高了施工效率。
11.3,,,,,定型化产品，安全稳定性高。
该系列为正规生产厂家生产的合格设备，经过专业检测机构检测合格，安全性、稳定性比现场自行配置安装的手动吊篮更加有保证。
11.4,,,,,节约现场使用的材料。
手动吊篮需要现场自行配备大量的钢材，增加了施工成本。施工周期越长，相应增加的费用越多。
假定工期为一个月的外墙装修施工合同，施工人数20人，来对这二种类型吊篮材料、工期、费用进行分析。

11.5结论：采用技术上先进科学的设备所带来的工效降低，在经济成本上远远大于租赁所发生的费用。
12.应用实例
本工程采用ZLP800型电动吊篮施工，得到建设单位及监理单位的认可。
保定市金峰小区3栋高层，外墙装修采用的也是ZLP系列电动吊篮。施工工效，成本节约也得到了很好的效果。

,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
