鼎嘉恒苑1～7号楼施工现场临建方案42页.docx

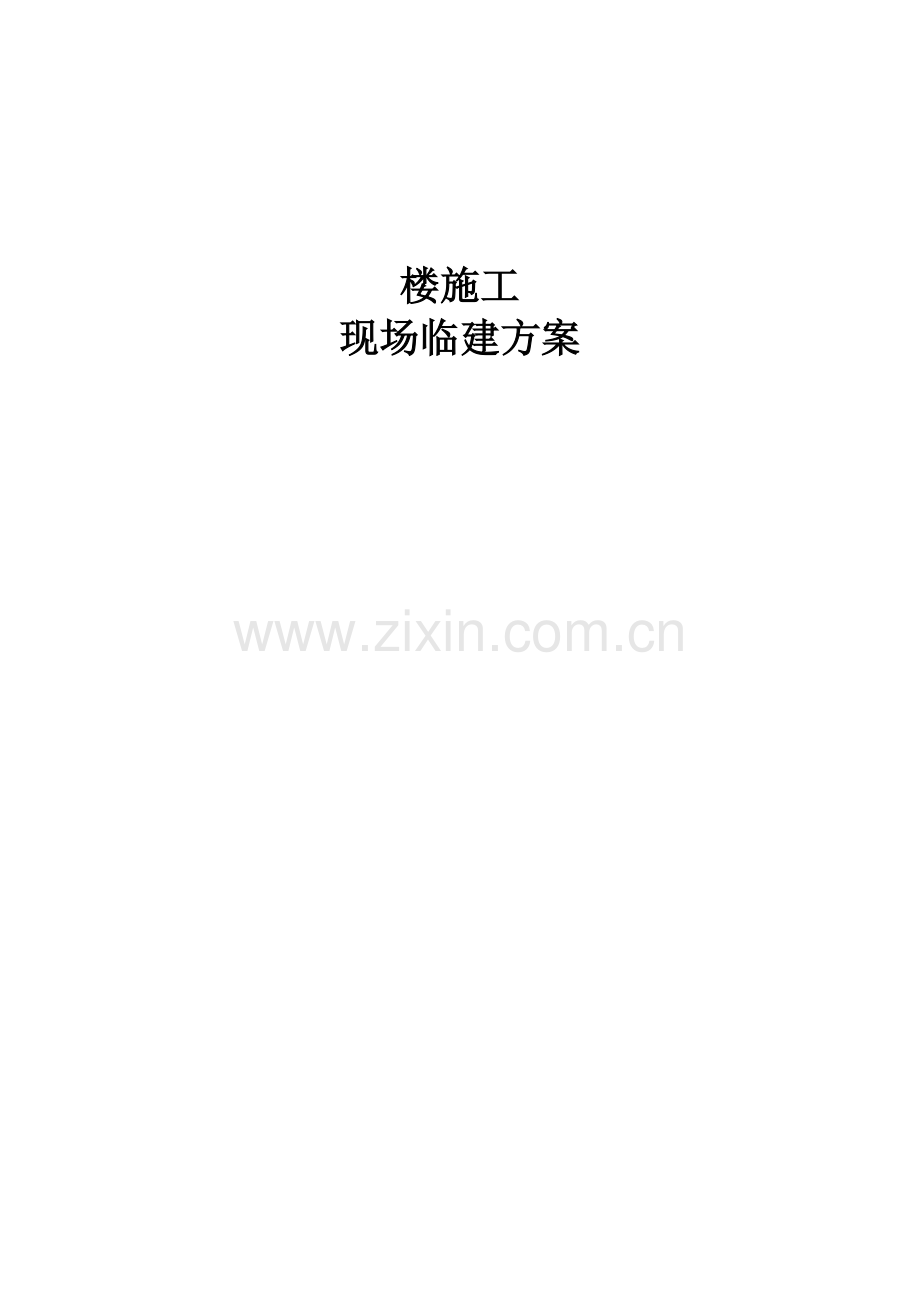

楼施工
现场临建方案

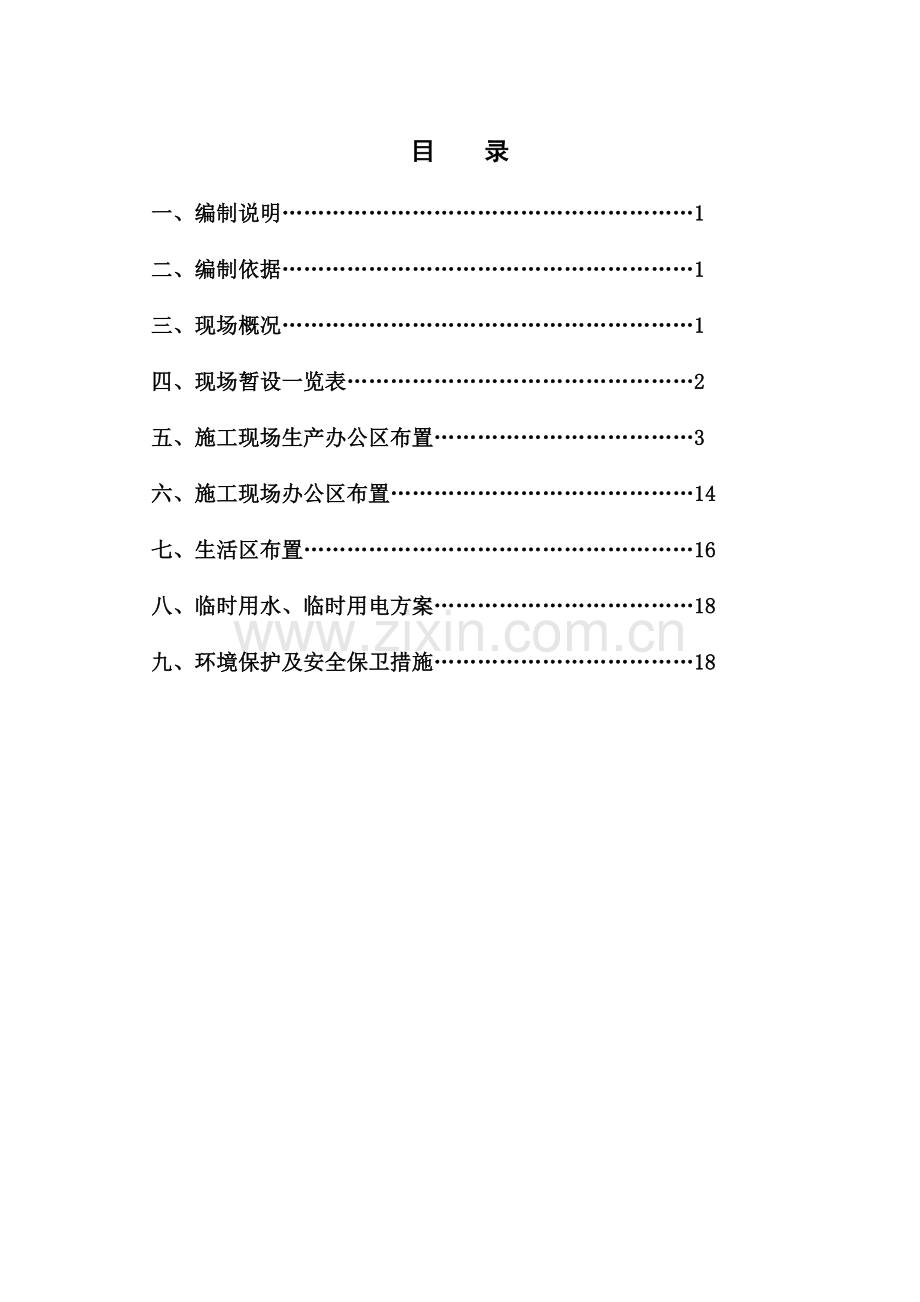

目 录

一、编制说明…………………………………………………1
二、编制依据…………………………………………………1
三、现场概况…………………………………………………1
四、现场暂设一览表…………………………………………2
五、施工现场生产办公区布置………………………………3
六、施工现场办公区布置……………………………………14
七、生活区布置………………………………………………16
八、临时用水、临时用电方案………………………………18
九、环境保护及安全保卫措施………………………………18

一、编制说明
1.本方案仅参考报规图进行编制。
2.本临建方案根据鼎嘉恒房地产公司工程部划分的现场区域划分原则、结合现场测量结果进行编制。
3.本方案只为基础施工阶段适用，主体及装修阶段现场布置将根据以后完善的施工图考虑室外市政工程及室外绿化工程的情况进行编制。
二、编制依据
1.现场建筑红线位置。
2.建筑物各角点坐标位置。
3.鼎嘉恒房地产公司工程部划分的可利用的现场区域。
4.现场水源、电源位置及容量。
5.北京市相关规定。
1）《北京市建设工程施工现场管理基本标准》。
2）《北京市建设工程施工现场环境保护工作基本标准》。
3）《北京市建设工程施工现场管理基本标准补充生活设施及卫生防疫管理标准》。
4）《北京市建设工程施工现场文明安全施工补充标准》。
5）《北京市建设工程文明安全施工管理暂行规定》。
6）《北京市建筑施工现场安全防护基本标准》。
7）《北京市建设工程施工现场保卫工作基本标准》。
8）《北京市建设工程施工现场消防安全管理办法》。
三、现场概况
1.本方案包括鼎嘉恒苑小区1号至7号楼的施工现场布置，包括其对应的地下车库。
2.拟建场地北临小营路，西临西三旗路，东临后屯东路，因后屯东路正在施工，小营路尚在规划中，真正能起到交通作用的只有小营路，而小营路道路狭窄，路况不佳，给后续工程带来了一定的麻烦。
3.因现场场地狭窄，道路无法完全形成环路，但需保证场内材料、机械、设备的交通运输及消防需要。
4.现场有供水接入点：DN100干管，能满足施工需要。
5.场地北侧现有1台400kVA的变压器，不能够满足施工需要，需要另外加设。
6.本工程栋号多，而且楼间距比较近。现场场地狭小，施工暂设的布置、机械设备的设置、材料加工、周转材料的堆放以及运输车辆的调度都有很大的难度。
7.现场四周围墙已经施工完毕。
四、现场暂设一览表
1. 现场暂设。
现场暂设如表4-1所示。
现场暂设表 表4-1
序号
名 称
单 位
占地
面积
高 度
层 数
备 注
1
项目办公楼
m2
216
6.2m
2
厂家安装、管理人员用
2
项目部厕所
m2
12
3m
1
项目部使用
3
项目部淋浴
m2
8
3m
1
项目部使用
4
水电管材堆放
m2
120

位于现场东侧
5
钢筋加工棚
m2
144
5m
1
位于现场西侧
6
钢筋成品区
m2
160

东西各一处
7
木工棚
m2
124
4.0m
1
两处
8
配电室
m2
22.4
2.7m
1
专业配合施工
9
标养室
m2
20
2.7m
1

10
门卫休息室
m2
30
2.7m
1
东西各一处
11
材料库房
m2
180
2.7m
1

12
水泥库
m2
50
3
1

13
垃圾站
m2
15
2.7m
1

2. 工人生活区暂设。
工人生活区暂设如表4-2所示。
工人生活区暂设表 表4-2
序号
名 称
单 位
占地
面积
檐 高
层 数
备 注
1
原有宿舍
m2
180
7.5
1
1栋
新建宿舍
m2
225
6
2
3栋，厂家配合安装
2
食堂
m2
50
4.0
1
原有
3
厕所
m2
22
3.0
1
原有
4
淋浴间
m2
15
3.0
1
临建一层
5
急救室
m2
7
3.0
1
临建一层
6
理发室
m2
8
3.0
1
临建一层

五、施工现场生产办公区布置
（一） 大门、门卫室
1．现场大门。
大门口宽5000mm，大门为角钢、钢板制作，全封闭双开平板设计，门扇高1800mm、门扇宽2500mm，全白色底漆青字。
门两侧门柱为750mm×750mm正方砌筑结构，柱体高不低于2500mm，柱顶加檐帽设计，顶帽底层边长为870mm，顶层边长为500mm，四层三阶结构，柱底裙高为400mm，裙柱、柱帽为灰色，柱边框为青色，宽120～150mm，柱体芯部分底色为白色，不少于450mm×1800mm，现场大门如图5-1所示。

图5-1 现场大门
2．门卫休息室及岗亭。
1）门卫休息室位于西侧大门旁边，门卫室开间3m，进深5m，采用陶粒砌块砌筑，300mm高24砖基础，屋面采用彩钢板屋顶，上设防护棚。室内地面采用40mm厚C10细石混凝土随打随抹，撒1：1水泥砂子压实赶光，内、外墙抹灰刷白色涂料，门卫休息室如图5-2所示。

（a）

（b）
图5-2 门卫休息室
2）东西两侧大门外侧设成品警卫岗亭。形式如图5-3所示，颜色为乳白色，门为蓝色。

图5-3 警卫岗亭
（二） 临时道路及现场硬化
现场西侧及东侧各设一座大门，形成消防通道。路宽3.5m，长265m，辅路宽3m，长190m，道路做法采用素土夯实，150mm厚3：7灰土夯实，面层铺150mm厚C20混凝土。
现场硬化采用素土夯实，铺50mm厚细石压实，按3‰坡向道路。
（三） 木工棚及木材料场
2个木工棚面积12m×5.2m（124m2），300mm高240mm宽砖基础，陶粒空心砌块墙围护高4m（一边找坡），屋面彩钢板，设1200mm×2000mm木门二樘。室内地面为细石混凝土地面，外墙外侧抹20mm厚1：3水泥砂浆,墙体内侧不抹灰，并应设有消火栓，木工棚如图5-4所示。
料场场地12m×6.5m（78m2），硬化做法采用素土夯实，100mm厚3：7灰土夯实，面层铺50mm厚碎石，排水措施坡向主路。

（a）
（b）
图5-4 木工棚
（四） 钢筋加工棚及堆放料场
1．两个钢筋加工棚面积12m×6m×2（144m2）。主体采用方钢管做立柱，立柱间距6m，屋架采用型钢桁架，上铺屋面彩钢板，地面做法为素土夯实，上铺100mm厚C10混凝土。钢筋棚地面比室外地面高出100mm，两侧设排水沟，如图5-5所示。
图5-5 钢筋加工棚
2．原材堆放场45m×10m（450m2），成品堆放场地设于1号楼西北侧和3号楼东侧，20m×4m（160m2），共两处。钢筋堆料场铺200mm厚石子上垫木方，高出地面300mm。
3.钢筋加工棚西侧设40m×2m的钢筋调直场地，100mm厚C10混凝土硬化处理，堆放场均采用1.2m高脚手架挂密目网围护。
（五） 配电室
配电室面积4m×5.6m（22.4m2），檐高3m。200mm厚陶粒混凝土砌块砌筑，屋面彩钢板，室内做50mm厚聚苯板保温吊顶，屋面上方设防护棚，室内30mm厚C10细石混凝土地面，并铺设绝缘胶皮垫。内置电工值班室，门窗都向外开，门为0920木门，窗为0915木窗，室内设置600mm×600mm的百叶窗，门须配锁，门窗刷蓝色油漆。内墙刷白，外墙抹灰刷白，配电室平面如图5-6所示，配电柜安装如图5-7所示。
值 班 室
向外开窗
向外开门
配 电 柜
前
后
左侧
右侧
百叶窗
600×500
1300
700
1000
4000
5600
1000

图5-6 配电室平面图
4
1
2
3
电缆沟、槽钢基础固定做法
配电柜与槽钢基础固定
1.配电柜底座 2.底座 3.电缆沟 4.预留螺栓孔

图5-7 配电柜安装示意图
（六） 标养室
标养室面积4.5m×4.2m，内外墙抹灰刷白色涂料，内墙刮腻子。
空心砌块墙围护墙，加50mm厚聚苯板保温。屋面彩钢板（保温吊顶）。标准养护室要求密闭良好，室内地面设地漏，标养室平面布置如图5-8所示，其剖面图如图5-9，5-10所示。

图5-8 标养室平面布置图

标养室做法说明:
1.工程概况：本图为标养室施工图，建筑面积18.9m2，檐高3.0m，室内分为办公室、养护室。
2.结构说明。
1) 基础为砖砌条形基础，基础深度为0.48m。采用MU10页岩砖砖，砌筑砂浆为M5.0水泥砌筑砂浆，基础剖面图如图5-11所示。
2) 地上结构墙体采用MU2.5陶粒砌块，砌筑砂浆M5.0混合砌筑砂浆。
3) 屋面为彩钢板屋面。
3.装修做法。
1) 地面：(1)素土夯实；(2)100mm厚C10混凝土随打随抹（养护室内地面向地漏处1%找坡）。
2) 内墙：(1)素水泥浆；(2)15mm厚1：2.5水泥砂浆压光；(3)白色耐擦洗涂料（养护室内60mm厚纤维板，用胀栓与墙体连接）。
3) 外墙：(1)素水泥浆；(2)15mm厚1：2.5水泥砂浆压光；(3)白色外墙涂料。
4) 顶棚：用木龙骨及60mm厚聚苯保温板和纤维板吊顶。
4.屋面。
1) 型钢支撑檩条间距1500mm。
2) 彩钢板屋顶。
门窗表 表5-1
类型
设计编号
洞口尺寸
数量
图集名称
备注
窗
C1
1800mm×1800mm
1
推拉窗
中空玻璃塑钢窗
门
M1
900mm×2400mm
1

塑钢平开门
门
M2
900mm×2000mm
1

塑钢平开门

图5-9 标养室1-1剖面图

图5-10 标养室2-2剖面图

图5-11 标养室基础剖面图
（七） 库房
1．材料库房。
采用单层建筑，基础为砖砌条形基础，基础深度为0.48m。采用MU10页岩砖，砌筑砂浆为M5.0水泥砌筑砂浆。地上结构墙体采用MU2.5陶粒砌块，砌筑砂浆M5.0混合砌筑砂浆。高度同标养室。屋面为彩钢板屋面。
装修做法：
地面：(1)素土夯实；(2)100mm厚C10混凝土随打随抹（室内地面向门口处1%找坡）。
内墙：(1)素水泥浆；(2)15mm厚1：2.5水泥砂浆压光；(3)白色耐擦洗涂料（养护室内60mm厚纤维板，用胀栓与墙体连接）。
外墙：(1)素水泥浆；(2)15mm厚1：2.5水泥砂浆压光；(3)白色外墙涂料。
屋面：(1)型钢支撑檩条间距1500mm；(2)彩钢板单坡屋顶。
2．稀料库（装修阶段采用）。
面积4m×2.8m（12m2），空心砌块墙围护，2.8m高，屋面彩钢板一面单坡排水，地面为30mm厚C10混凝土地面，室内通风良好，门口设沙盘防火，外墙抹灰刷白涂料，稀料库平面如图5-12所示，剖面如图5-13所示。

图5-12 稀料库平面图

图5-13 稀料库剖面图

（八） 垃圾站
垃圾站为5m×2.8m（14 m2），基础为砖砌400mm高240mm宽，墙体采用200mm厚陶粒空心砌块砌筑三面围墙，高2.8m，正面用密目网封闭，彩钢板顶棚，50mm厚C10混凝土地面如图5-14所示。

图5-14 垃圾站平面图

（九） 水电管材堆放区
水电材料存放场面积20m×6m（120m2），地面同钢筋堆放场做法，脚手架挂密目网围护。
（十） 其它
1．钢筋废料堆放点，面积5m×3m（15m2），采用240mm厚灰砂砖三面砌筑围档，高2m，无顶，地面为50mm厚C10混凝土。
2．模板存放场、架管存放场位于建筑南区和东区，地面采用素土夯实，100mm厚碎石满铺，向主路按3‰找坡，脚手架挂密目网围护。
六、施工现场办公区
1. 办公区采用彩钢板房，共22间，上下两层，布置在鼎嘉恒工程部东侧，办公区面西背东，办公区门前统一规划，办公楼剖面如图6-2所示，项目办公区平面如图6-3所示。
2. 办公室基础剖面如图6-1所示。

图6-1 基础剖面图
图6-2 办公楼剖面图

图6-3 项目办公区平面图
3. 项目办公区厕所、淋浴间。
设置在楼梯下面，厕所设两位，只许小便，面积2.4m×1.5m，隔墙结构做法同标养室，采用空心砌块砌筑，墙面地面贴瓷砖。排水排至现场下水管道。
4. 办公楼做法。
（1） 办公室基础采用红机砖砌筑，垫层为100 mm厚C10混凝土。
（2） 地面铺500 mm×500 mm地砖。
（3） 门窗为塑钢门窗，由安装公司自带。
（4） 楼梯为配套钢制楼梯，二层设走廊扶手。
七、生活区
1.施工队人员生活宿舍。
施工队宿舍：施工队人数按高峰期700人考虑，并考虑施工队办公室及工具房，现场已有一栋施工队宿舍，需再建3栋两层砂浆活动板房，共计30间，每间面积约16㎡，每间安排8人，人均面积2㎡。
两层活动板房基础采用MU7.5砖M5水泥砂浆砌筑，60mm厚C15混凝土地面，如图7-1所示。活动板房基础、地面做法同材料库房。楼梯采用钢制，刷蓝色，走廊端头用水泥板封闭。
外立面直接刷白，门窗及栏杆涂蓝色。

图7-1 活动板房基础剖面图
2.其他设施。
1.室外场地布置：设洗漱设施、绿化带，做到整齐统一。
2.生活垃圾站：位于生活区南侧，面积2m×1.5m（3m2）基础砖砌300高，墙体采用200mm厚陶粒空心砌块砌筑，高1.8m，北侧安装600cm×500cm小门，彩钢板顶棚，地面为30mm厚C10混凝土。
3.职工淋浴：设在临建房一层，墙面为彩钢板，不用防水和贴砖，地面做防水，铺地板砖。中间设两排地漏排水。设置淋浴喷头，污水应通过化粪池接入市政污水管线，照明灯应安装防爆灯具和防水开关。
4.职工食堂：现场采用东侧现有房屋改作为食堂，食堂操作间面积3.5m×5m（17.5m2），地面贴瓷砖，墙面瓷砖到顶，顶棚为PVC板吊顶。门窗采用现有门窗。平面布置如图7-2所示。

图7-2 食堂结构平面图形
5.食堂室外设隔油池（1.5m×1m×1.5m），做法如图7-3所示。

图7-3 食堂室外设隔油池做法
6.职工厕所：将现有厕所进行改造，墙地贴砖，顶棚PVC吊顶，加设小便槽和蹲位隔板，如图7-4所示。

图7-4 职工厕所
7.理发室和工地急救室：设在职工宿舍一层，装修做法同职工宿舍。
8.出入口汽车冲洗：在东西两侧出入口设汽车冲洗装置，设高压冲洗设备,大门内侧设置横向截水沟(沟宽×深≥30 cm×30cm) ，铺设条形水蓖子,如图7-5 所示。冲洗废水经沉淀池沉淀后排入附近的排水暗管中，两级沉淀池(池体容积不小于2㎡),沉淀池做法如图7-6所示。

(a) 排水篦子 (b) 沉淀池做法
图7-5 排水篦子与沉淀池做法

图7-6 工地污水过滤沉淀过程
八、临时用水、临时用电方案
另见临时用水、临时用电方案。
九、环境保护及安全保卫措施
1.出入口设洗车池及沉淀池。混凝土泵洗泵产生的废水必须经沉淀池后方可排入市政管线，严禁污水流出施工区域污染环境。
2.木工棚采取全封闭以降低噪声，周围必须设置消火栓及灭火器。
3.油漆库、稀料库地面做防渗漏处理。
4.垃圾池采取全封闭以防止扬尘。
5.食堂设置隔油池，定期掏油。
6.本着施工现场不露黄土的原则，现场道路全部硬化处理，并根据季节变换派专人洒水。

鼎嘉恒苑1-7#楼施工
现场临时用水方案

编 制：
审 核：
批 准：
编制单位：成都建筑工程集团总公司
鼎嘉恒苑小区第一项目部
编制日期：2007年3月26日

目 录

一、编制说明………………………………………………………………………1
二、编制依据………………………………………………………………………1
三、现场概况………………………………………………………………………1
四、总体部属………………………………………………………………………2
五、现场临时用水布置……………………………………………………………2
六、临水系统的维护与管理………………………………………………………6
七、安全措施………………………………………………………………………7
八、附图……………………………………………………………………………7

一、编制说明
1.本方案仅参考报规图进行编制。
2.本临建方案根据鼎嘉恒房地产公司工程部划分的现场区域划分原则、结合现场测量结果进行编制。
3.本方案只为基础施工阶段适用，主体及装修阶段现场布置将根据以后完善的施工图考虑室外市政工程及室外绿化工程的情况进行编制。
二、编制依据
1.现场建筑红线位置。
2.建筑物各角点坐标位置。
3.鼎嘉恒房地产公司工程部划分的可利用的现场区域。
4.现场水源、电源位置及容量。
5.北京市相关规定。
1）《北京市建设工程施工现场管理基本标准》。
2）《北京市建设工程施工现场环境保护工作基本标准》。
3）《北京市建设工程施工现场管理基本标准补充生活设施及卫生防疫管理标准》。
4）《北京市建设工程施工现场文明安全施工补充标准》。
5）《北京市建设工程文明安全施工管理暂行规定》。
6）《北京市建筑施工现场安全防护基本标准》。
7）《北京市建设工程施工现场保卫工作基本标准》。
8）《北京市建设工程施工现场消防安全管理办法》。
三、现场概况
1.本方案包括鼎嘉恒苑小区1号至7号楼的施工现场布置，包括其对应的地下车库。
2.拟建场地北临小营路，西临西三旗路，东临后屯东路，因后屯东路正在施工，小营路尚在规划中，真正能起到交通作用的只有小营路，而小营路道路狭窄，路况不佳，给后续工程带来了一定的麻烦。
3.因现场场地狭窄，道路无法完全形成环路，但需保证场内材料、机械、设备的交通运输及消防需要。
4.现场有供水接入点：DN100干管，能满足施工需要。
5.场地北侧现有1台400kVA的变压器，不能够满足施工需要，需要另外加设。
6.本工程栋号多，而且楼间距比较近。现场场地狭小，施工暂设的布置、机械设备的设置、材料加工、周转材料的堆放以及运输车辆的调度都有很大的难度。
7.现场四周围墙已经施工完毕。
四、总体部署
本工程现场临时用水布置，本着经济、实用的原则，在充分考虑结构、临建的平面布置及将来地上结构施工的整体情况下，合理部署。
五、现场临时用水布置
1.现场布置概况。
现场的临时水源来自建筑东南侧的临时水源，引入干管选用DN100焊接钢管，引入管加水表计量。现场需进行室外消火栓的布置，两个消火栓的间距为不大于60m布置。在建筑附近预留消防给水阀门，供建筑楼内的消防、施工用水。现场主要用水设备、临建情况参见施工现场临时用水平面布置图。
2.临时用水设计内容。
施工现场消防、生产及生活临时设施给水设计。
3.施工方案。
1) 工艺流程。
工艺流程如图5-1所示。

图5-1 工艺流程
2) 管道铺设。
临时给水及临时消防管道采用埋地敷设，埋深800mm，管道焊接钢管采用焊接连接，镀锌钢管采用丝扣连接。管沟开沟后，沟底进行素土夯实，然后进行敷设。回填土底层采用好土，埋深300mm后夯实，再进行下一层填埋。管道露出地面部分采用40mm厚离心玻璃棉进行保温，防止冬季冻裂。管道安装完毕后进行水压实验，实验压力为1.6MPa，焊口及接口无渗漏为合格。
3) 临时用水水源。
本工程临时用水由现场南区引入，在建筑物东南侧和西南侧分别设水表井，水源由两侧向建筑物室内外供水。
4) 消火栓系统用水量。
本工程设计同一时间内火灾发生次数为1次，施工现场在25km以内的取定额消火栓系统总用水量为10L/s。
5) 室外消火栓系统设计。
室外消火栓按不大于60m的间距，围绕1～7号楼布置6个室外地下式消火栓，管径为DN100。消火栓采用DN65地下式消火栓（单口），室外消火栓供水直接由室外市政管网供给。室外的用水分别取自较近的取水点。
消火栓系统设计的原则为当供水压力出现不够的情况，启动临时消防泵房通过消防泵供给楼上的临时用水。（泵房内消防水池按20m3水量计算，水箱进水口设DN65的进水球阀。水箱材质采用6mm的钢板，现场焊接，水箱内设支撑、爬梯，便于检修。另设置备用消防泵一台。）
6) 现场临时消防管网敷设。
本设计施工现场的室外临时消防管网环状布置敷设。楼内消防给水引入管依据在施工程的实际情况，设置预留引入位置，避免破坏结构，在工程开工后，报监理工程师批准。
7) 现场消防配备。
（1）本工程现场施工区设五个室外消防栓，消防栓旁边设置消防设备箱，箱内配备4个灭火器、4个消防桶、4把太平斧、消防水带、消防水枪、1箱消防用干砂，放置消防用铣镐等。
（2）生活区设一个室外消防栓，消防栓旁边设置消防设备箱，消防设备箱设置同上。
（3）易燃易爆场所如仓库、食堂等设置消防设备箱，箱内配备同上。
（4）施工建筑内每层在楼梯口部位放置两组灭火器，并保证灭火器有效。
8) 生活、生产给水系统。
由于是现场临时给水系统，故设计消防与生活、生产给水系统管道共用，平时管道供生活、生产用，火灾时停产，全部管道供消防；且整个系统的主管道按消防的水量、水压设计。
生活、生产给水管根据需要由现场消防环线主管上预留甩口，分别供给卫生间、食堂、标养室等生活、生产用水。具体管道布置详平面图，施工现场各预留用水点的支管均不单设阀门井，只在入户后的立管上设阀门控制。食堂引入水管后在食堂内加过滤装置，以保证水质。
4.临时用水计算。
1）生产用水量：
Q1=1.1Σ[qK1/（8×3600）]
式中 q—每班各项工程生产用水量（L）。
K1—每班用水不平衡系数。
q为施工进度中最大需求水量，应为二次装修时的砌砖工程、抹灰、楼地面抹砂浆的全部用水量最大。这三者的用水量之和为q。
砌砖工程用水为 （3650m3/60天）×200L=12166.7L。
抹灰用水为 （35000m2/40天）×5L=4375L。
楼地面抹沙浆用水为 （18500m2/40天）×190L=87875L。
则 q=12166.7L+4375L+87875L=104416.7L。
查表得K1=1.5，将数据代入式中得：
Q1=1.1×[（104416.7×1.5）/（8×3600）]=1.1×5.44=5.98（L/s）
2）施工现场生活用水量可按下式计算：
q=P×N×K/t×8×3600
式中 q—施工现场生活用水量（L/s）。
P—施工现场高峰昼夜人数（人）。
N—施工现场生活用水定额，一般为20～60L/人·班，主要视当地气候而定。
K—施工现场用水不均衡系数。
t—每天工作班数（班）。
由工程实际情况可得：
q=700×60×1.5/2×8×3600=1.1 0L/s
3）生活区生活用水量可按下式计算：
Q=P＇×N＇×K＇/24×3600
式中 Q—生活区生活用水（L/s）。
P＇—生活区居民人数（人）。
N＇—生活区昼夜全部生活用水定额，每一昼夜为100～120L，随地区和有无室内卫生设备而变化。
K—生活区用水不均衡系数。
由工程实际情况可得：
Q=700×100×2/24×3600=1.62L/s
则生活用水总量为：
Q2=1.10+1.62=2.72L/s
4）生产、生活用水总量为:
Q1+Q2=5.98+2.72=8.7L/s
则生产、生活用水总量<消防用水量，当失火时生产停止。
5）配水管网的布置：
配水管网的布置的原则是在保证不间断供水的情况下，管道铺设越短越好，同时还应考虑在施工期间各管段网具有移动的可能性。
因为消防用水量大，管径考虑消防用水要求D=100mm。
5.排水系统。
本工程设有食堂、水池、厕所。生活区污水排放主要考虑食堂、水池、厕所的污水排放。食堂、水池和西北角淋浴间的污水排放，通过管道排入西北角就近的现有排水沟。在食堂的排水管道处设置地下式隔油池。西边和东北角的门卫边的沉淀池排水，就近排入现有的排水沟中。
1）隔油池。
隔油池体积设计2.25m3（1.5m×1m×1.5m）,如图5-2所示。

图5-2 隔油池
2）化粪池。
西北角工人居住区的厕所现有化粪池。
厕所排水排至化粪池，化粪池由工作人员定期进行抽水清掏。厕所设蹲便及挂式小便器，并采用脚踏板式冲洗阀。
3）为保证现场的整洁干燥并进行雨水排放，施工时根据实际情况，在现场道路周边设明沟并加盖排水篦子。本排水系统不包括降水工程的排水。
6.管材选用。
本方案室外给水管、室外消防及生产用水均采用焊接钢管，生活区、食堂给水管采用镀锌钢管；排水系统采用普通排水铸铁管。隔油池、化粪池连接的排水管采用DN100机制铸铁管，进行防锈防腐处理后，埋地敷设。排水坡度按照施工验收规范要求执行。
六、临水系统的维护与管理
1.施工时应注意保证消防管线畅通，消火栓内设施完备，且消火栓前道路畅通，以保证消防需要。
2.应加强施工现场厕所的管理，及时清扫、冲洗，保持整洁，无堵塞现象。
3.施工用水立管及消防用水立管在上层楼板浇注前应及时接高，按照每施工两层接高两层进行。
4.对于有渗漏的管线及阀门应及时进行维修。
5.冬季施工时应作好防冻涨工作。
6.各个施工用水点作到人走水关，杜绝长流水现象发生。
七、安全措施
1.参加施工的工人，要熟知本工种的安全技术操作规程，在操作时，应坚守工作岗位，严禁酒后操作。
2.正确使用个人防护用品和安全防护措施，进入施工现场必须戴安全帽，禁止穿拖鞋或光脚作业。
3.现场堆放管子时，严禁超高堆放，并且不准上人去随意踩蹬。
4.在管井施工时必须盖好上一层井口的防护板，安装立管时应把管子绑扎牢固，防止脱落伤人，支架安装时，上下应配合好，当天完成后应及时盖好井口，封好井口。
5.管道系统各部分安装就位后，必须及时将其固定牢靠，以防伤人。
6.使用电气焊时要有操作证，并清理好周围的易燃易爆物品，配备好消防器材，并设专人看火。
7.喷灯不得漏气、漏油及堵塞，不得在易燃、易爆场所点火及使用。工作完毕，灭火放气。
8.严格执行有关安全的规定，并针对工程特点、施工方法和施工环境，制定切实可行的安全技术措施，做好安全交底工作。
9.加强对电、气焊作业，氧气、乙炔及其易燃、易爆物的管理，杜绝火灾事故的发生。
10.做好消防保卫工作，施工人员严格执行消防保卫制度。
八、附图
[附图] 施工现场临时用水平面布置图

鼎嘉恒苑1-7#楼施工
现场临时用电方案

编 制：
审 核：
批 准：
编制单位：成都建筑工程集团总公司
鼎嘉恒苑小区第一项目部
编制日期：2007年3月26日

目 录

一、编制说明……………………………………………………………1
二、编制依据……………………………………………………………1
三、现场概况……………………………………………………………1
四、临时用工施工条件…………………………………………………1
五、临时用电设计原则…………………………………………………3
六、安全用电技术措施…………………………………………………3
七、安全用电的组织措施………………………………………………5
八、安全用电防火措施…………………………………………………6
九、施工现场防雷措施…………………………………………………7
十、施工现场临时用电管理机构………………………………………7
十一、施工现场临时用电附图…………………………………………8

一、编制说明
1.本方案仅参考报规图进行编制。
2.本临建方案根据鼎嘉恒房地产公司工程部划分的现场区域划分原则、结合现场测量结果进行编制。
3.本方案只为基础施工阶段适用，主体及装修阶段现场布置将根据以后完善的施工图考虑室外市政工程及室外绿化工程的情况进行编制。
二、编制依据
1.现场建筑红线位置。
2.建筑物各角点坐标位置。
3.鼎嘉恒房地产公司工程部划分的可利用的现场区域。
4.现场水源、电源位置及容量。
5.相关法规规定。
1) 《安全生产法》。
2) 《建设工程安全生产管理条例》。
3) 《北京市建筑施工现场安全防护基本标准》。
4) 《建筑施工安全检查标准》(JGJ 59—1999)
5) 《建筑电气工程施工质量验收规范》GB50303—2002。
依据建设部颁发的《施工现场临时用电安全技术规范》“JGJ46—2005”规定，施工现场用电设备在5台及5台以上或设备总容量在50kW及50kW以上的应编制临时用电施工组织设计。
三、现场概况
1.本方案适用于鼎嘉恒苑小区1号至7号楼的施工现场布置，包括其对应的地下车库。
2.拟建场地北临小营路，西临西三旗路，东临后屯东路。
3.场地北侧现有1台400kVA的变压器，不能够满足施工需要，需要另外加设变压器。
四、临时用电施工条件
本工程需要混凝土施工需要比较大，配备了塔式起重机、混凝土泵、电焊机、钢筋切断机、钢筋弯曲机等大型机械，而使用的施工机械品种比较多，功率比较大，用电功率需用量563kW，总电流1068A。
本工程施工用电量的计算如表4-1所示。
施工用电量计算表 表4-1
序号
设备名称
规格
数量
单机
功率
需用
电量
动力设备类
1
塔式起重机
QTZ5015
3
30kW
90kW
2
混凝土泵
HBT60C
2
110kW
220kW
3
钢筋切断机

2
4 kW
8kW
4
钢筋弯曲机

2
4 kW
8kW
5
钢筋直螺纹机

2
3 kW
6kW
6
钢筋冷拉机
JHM-5T
1
7.5kW
7.5kW
7
插入式振捣器

10
1.5kW
15kW
8
平板式振捣器

4
1.5kW
6kW
9
电锯

4
4kW
16kW
10
电刨

2
4kW
8kW
11
潜水泵

3
15kW
45kW
12
外用电梯

7
7.5kW
52.5kW
13
小型电动工具

60kW
60kW
小计
542kW

1
电焊机
BX3-500
6
25kVA
150kVA
小计
150kVA
照明类
1
工作照明

30kW
30kW
2
施工照明

50kW
50kW
3
生活用电

30kW
30kW
小计
80kW
注：工作照明从另一变压器取。
从以上表中，计算施工用电电量、电流:
1.选择变压器。
1）动力设备：根据P动 =K∑P动/cosφ。
动力加工设备系数取0.6，P动js=0.6×542/0.75 =434kW。
2）焊机设备：根据P焊 =K∑P焊。
6台电焊机380V，单台额定容量25kVA，额定功率因数0.6，额定暂载率80%。
P焊e =Sn×cosφn×√JCn =25×6×0.6×√0.8 = 80.5kW。
电焊机3-10台同时使用系数0.6。
P焊js= P焊eKx = 80.5kW×0.6 =48kW
3）照明：根据P照 = K∑P照 照明系数1.0。
P照js = 1.0×80kW =80kW。
4）P总JS =K∑P = 1.10×（P动+ P焊+P照）=1.10×（434+48+81）=563kW。
5）S总JS =1.25 P总JS=1.25×563=703kVA。
现有400kVA变压器一台，需加设一台。
6）I总JS =1.52S总JS=1.52×703=1068A。

五、临时用电设计原则
1.甲方已引电至施工现场，所以本设计只负责户外变压器低压端至配电房及其以下线路和电气开关的选择。
2.根据设备使用要求，设置用电设备开关箱或控制台。
3.根据JGJ46—2005《施工现场临时用电安全技术规范》的规定，本工程采用TN-S供电系统，即三相五线制。
六、安全用电技术措施
1.电力线路接地保护的接地电阻不大于4Ω。
2.保护接零。本工程采用TN-S供电系统。专用保护线即PE线不许断线，在供电末端应将PE线做重复接地。
3.合理设置漏电保护器，施工现场的总配电箱（带可视隔离开关）及开关箱均设置漏电保护器，施工现场所用电设备除做保护接零外，必须在设备负荷线的首端安装漏电保护器。漏电保护器应装设在负荷侧，并符合《漏电电流动作保护器》GB6829-95的要求，末级漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。
4.本工程用36V安全电压。
安全电压指定使用在下列位置：
1）地下室的照明、手持式灯具的照明。
2）宿舍的照明。
3）第Ⅲ类手持式电动工具。
对于不能使用安全电压的手持式电动工具，其工具外壳必须标有回字标志，即第Ⅱ类电动工具。不提倡使用第Ⅰ类手持式电动工具，如果非要使用不可，其工具外壳必须接地保护。
5.电气设备设置的总体要求。
1）实行分级配电。配电系统设置总配电箱和分配电箱，大型用电设备设置控制台，一般用电设备设置开关箱。
2）动力线和照明线要分路设置。
3）终端箱实行一机一箱一闸一漏供电保护。大于5.5kW的用电设备严禁使用倒顺开关。
4）配电箱、开关箱以及电动机要安装在干燥通风及常温场所，其周围空间不得堆放任何有碍操作、维修的物品。
5）配电箱、开关箱的下皮与地面距离固定式为1.3m。移动式配电箱、开关箱的下皮与地面距离不得小于0.6m。
6.电气设备的安装。
1）电气设备及其安装板的绝缘电阻必须大于0.5MΩ，不可使用带潮湿的木板作为安装板。
2）用电导线必须使用绝缘铜导线。导线的规格及截面应严格执行图纸的标识要求。
3）配电箱、开关箱的导线进出口要设置在箱的下底面，严禁在箱体的上顶面、侧面、后面或箱门进出导线。为了检修的需要，配电箱内应设置明断。
7.电气设备的防护。
1）施工机具与架空线路保持安全操作距离，其最小距离为4m。上下脚手架的斜道严禁搭设在有外电线路的一侧。
2）达不到最小安全距离时，必须采取保护措施，增加遮拦或安全网，并悬挂醒目的警告标志。
8.电气设备的操作与维修人员必须符合以下要求。
1）施工用电的施工与维修必须由取得上岗证书的电工完成，电工等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行高、中级电工的作业。
2）使用设备前必须穿戴好规定的劳动保护用品，并检查电气装置和保
