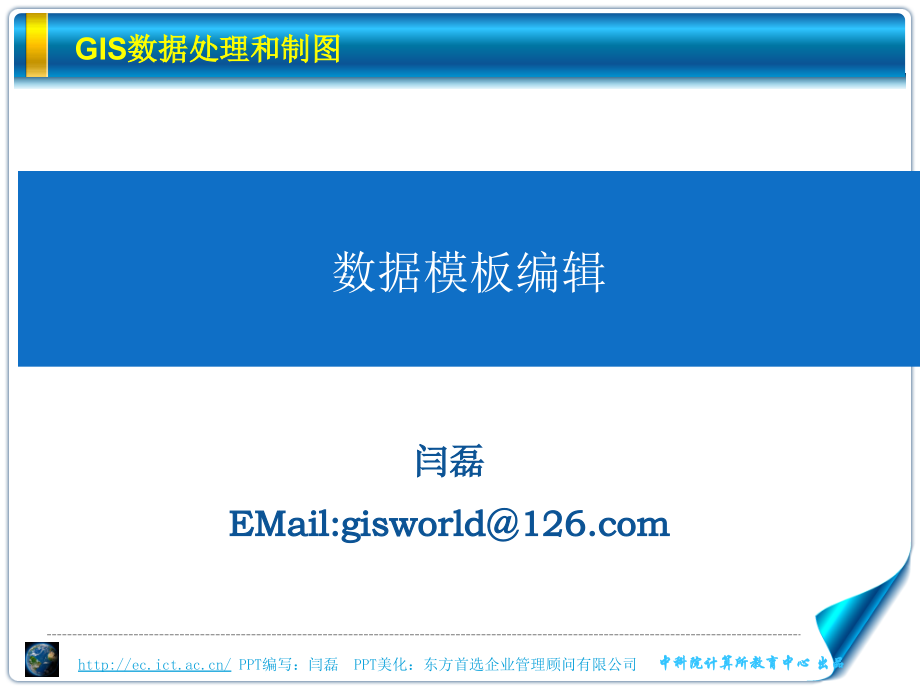

,出品,数据模板编辑,闫磊,EMail:gisworld,GIS,数据处理和制图,数据模板编辑内容,一、图形编辑,二、注记编辑,三、属性编辑,四、模板编辑,五、共享编辑,六、应用案例,一、图形和属性录入,画点、线、面,修改点、线、面,线分割和合并,线构面,面裁剪和合并,看帮助内容,数据编辑步骤,开始编辑,画点、画线、画面,数据修改,设置捕捉,保存停止编辑,开始编辑和保存编辑,加载数据,打开编辑器,编辑选项的含义,使用数据,:,7.数据模板编辑数据编辑框.mxd,操作看：,7.数据模板编辑,数据编辑,.exe,画点,F6,输入坐标，在线、面也有效,画线,双击或按,F2,功能键，结束绘制线或多边形操作。也可以通过点击鼠标右键，在打出的菜单中，点击完成草图命令，结束绘制过程,删除最后一个顶点（回退）：绘制过程中按下,Ctrl+Z,键即可，画图完成后,Ctrl+Z,是撤销整个,画面,部分完成可以画带岛的数据，,也可以画两个裁剪,注意多边形方向,数据修改,坐标修改：编辑工具双击后，使用草图属性,设置小数点位数,设置小数显示位数（默认为,3,位）,提问,画一个封闭线,?,看画封闭线,.exe,防止对象移动,?,点扑捉不到线上,?,数据：点移动不到线,.mxd,简单编辑,选择编辑要素,选择,Shift,是开关键（重叠两个大小要素，先选大的，,按,Shift,选小的）,Feature,属于某个矢量图的点、线、面）,使用编辑工具，选择工具点选要素。可以框选也可以点选，,N,快捷键,简单编辑,移动要素,拖动,使用编辑工具，选择工具点选要素后，拖动鼠标到合适位置。技巧：使用锚点，将锚点移动到要素的顶点上，拖动时结合捕捉功能，可实现要素的精确移动。,相对于当前位置移动,选取要素,，使用编辑菜单 菜单下的移动命令，可实现精确的增量移动,X,为正，向右，,X,为负，向左，,Y,为正，向上，,Y,为负，向下,简单编辑,旋转要素,选取要素，使用,Rotate tool,工具，拖动鼠标进行旋转,技巧：选取要素，按下工具按钮后，按下,A,键，可精确地指定旋转角度,技巧：如果想在当前捕捉环境中，旋转某个要素，直到其上某点捕捉到给定要素，那么可以添加一个二级选择锚，并将其拖到想要捕捉到另一要素的当前要素部分上。在使用,Rotate,工具时按下,S,键,，就可以添加一个二级选择锚。二级选择锚也可以和,Scale,工具一起使用,输入的旋转角度的单位通过编辑选项对话框中的 单位选项卡设定,简单编辑,缩放要素,首先要增加,scale,工具,选取要素，使用,Scale tool,工具，拖动鼠标进行缩放，鼠标离锚点越远，比例越大，越近越小,技巧：选取要素，按下工具按钮后，按下,F,键，可精确地指定缩放比例。,技巧：如果想在当前捕捉环境中，缩放某个要素，直到其上某点捕捉到给定要素，那么可以添加一个二级选择锚，并将其拖到想要捕捉到另一要素的当前要素部分上。在使用,Scale,工具时按下,S,键，就可以添加一个二级选择锚。,简单编辑,复制与粘贴要素,ArcGIS,可在同图层、异图层（同类要素）间进行复制（先选对象，后按,ctrl+C,）与粘贴（,ctrl+V,）,在不同图层间拷贝要素，先应设定好目标图层。,面可以转线，封闭线可以转面,删除,删除要素只要选取后按下,Delete,键即可，删除的是选择的所有对象，不仅仅是目标图层，技巧：大数据量时，使用,arctoolbox-,Data Management Tools,-,要素,-,删除要素,速度快的多,不小心移动后，还原,1,、使用旋转工具，改变锚点位置，按,S,二级锚点,2,、移动时自动抓节点,数据：,7.,数据模板编辑,不小心移动,.mxd,，看,:,不小心移动还原,.exe,1.3,线的分割,使用点分线,先选线，使用分割工具在线上点击，则点击位置将线分成两段,线分割线,选择要分割线段，使用拓扑工具中打断相交线,按照距离长度，百分比分割,“编辑器”菜单中的“分割”命令可通过使用指定的距离值、总长度的百分比或 m 值从线的起点或终点进行分割。“分割”操作可更新现有要素的形状，并使用要素类的默认属性值创建一个或多个新要素。,画线的右键,1.4,线构面,1.4,分割（面、线）,面分割,屏幕画线分割,使用已有线分割面,使用已有面分割,线分割,使用点分线,线分割线,面的分割,屏幕画线分割,首先编辑面层，选择需要分割的面对象，使用编辑中裁剪面工具，后使用草图工具画线，线要跨过选的图斑,面的分割,使用已有线分割面,开始编辑，将目标图层设为面所在图层，选中线，然后点拓扑工具条上的分割面工具,面的分割,使用已有面分割,开始编辑，将目标图层设为面所在图层，选中用来分割的面（他将分割周围的面），然后点,editor,下的下拉菜单,clip,二、注记编辑,创立注记,注记编辑,注释工具,注释增强,操作：看,注记创建和编辑,.exe,1创立注记,注记层只能在,geodatabase,中建立。数据类型要,annotation Feature,，后设置坐标系、设置,参考比例尺,和地图单位,2,、注记编辑,-,准备,1,、在,arcmap,加载注记,2,、开始编辑，设置目标图层为注记,3,、在绘图中，设置注记为激活图层,2,、注记编辑,-,特殊使用,注记层可以保存面、线等,3,编辑注释,注释增强,上标,标记：,CM2,效果：,下标,标记：,CO2,效果：,分式,标记：,Lebel,时通过,“,111,”,&chr(13)&,“”,&chr(13)&,“,耕地,”,这样的字串。,注记,1,2,三、属性录入和修改,打开属性,编辑属性,更新图形相关属性,3.1,打开属性,图层右键，,open attribue table,，可以修改编辑,查看单个数据：选中查看的对象，点编辑工具中属性,3.2,编辑属性,在,options,右键中查找，替换,3.2,编辑属性,点击字段标题，选择更新字段,3.3,更新图形相关属性,更新图形相关属性，可以更新点的,X,、,Y,坐标，线的长度中点,X,、,Y,坐标，线的长度，面的中点,XY,，周长和面积。,其他 使用 python!shape.!（高级）,字符串更新为空,地理数据库,shp “”,更新字段值为唯一值,i=0,def myFun():,global i,i=i+1,return i,从左到右，从上到下编号,软件在,:7.,数据模板编辑,从上到下，从左到右视频和软件,bhbh.exe,前面补零,不足三位补零,Right(,只要前几位代码 数据替换和更新.mxd,四、模板编辑,使用数据,:7.,数据模板编辑,模板编辑,.mxd,细节注意,五、共享编辑,使用数据,:7.,数据模板编辑,共享编辑.mxd,六、应用案例,画相邻面,内孔补图,面相交成图,面修改和线一致,批量点分割线,平行线,自动完成面应用,画相邻面,内孔补图,看,:,自动完成面,.exe,3、面相交成图,在自定义中找到相交工具,相交,裁剪,看视频:相交部分构面.exe,面修改和线一致,线裁剪面,使用数据,:7.,数据模板编辑,模板编辑,.mxd,面修改和线一致,批量点分割线，使用工具:在点处分割线,使用数据,:7.,数据模板编辑,界址点批量分割界址线.mxd,平行线,使用数据,:7.,数据模板编辑,界址点批量分割界址线.mxd,1,）平行复制,2,）追踪,默认情况下，追踪将沿着指针附近的所有要素。如果只追踪所选要素，可在追踪时按住,CTRL,键。“追踪选项”对话框中还存在一个用于追踪所选要素的选项。（如果开启该选项，按,CTRL,则会执行相反操作，并临时允许追踪任何要素。）,本章掌握的内容,如何画点、线、面,如何自动扑捉,如何分割面,如何分割线,
