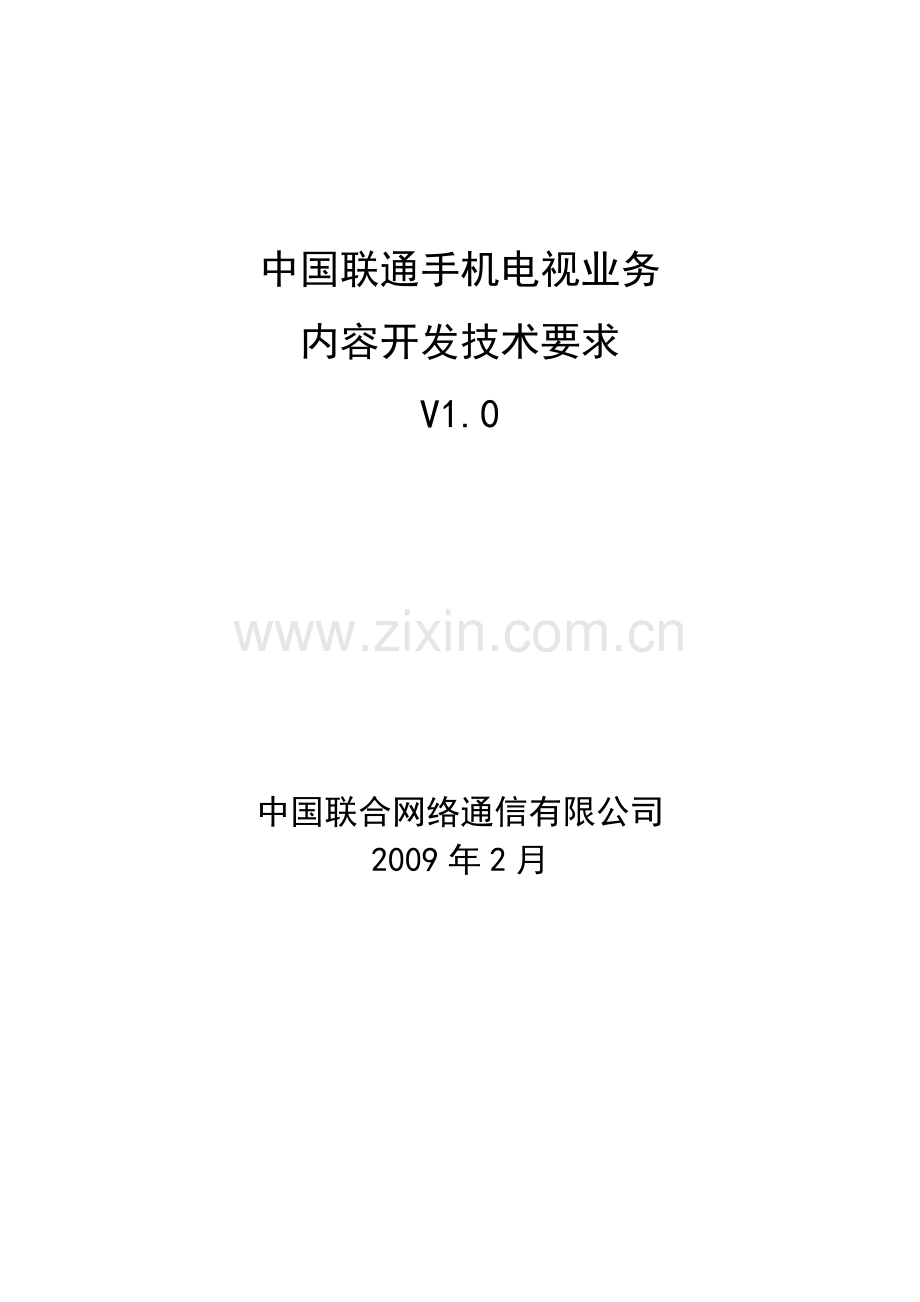

中国联通手机电视业务
内容开发技术要求
V1.0

中国联合网络通信有限公司
2009年2月

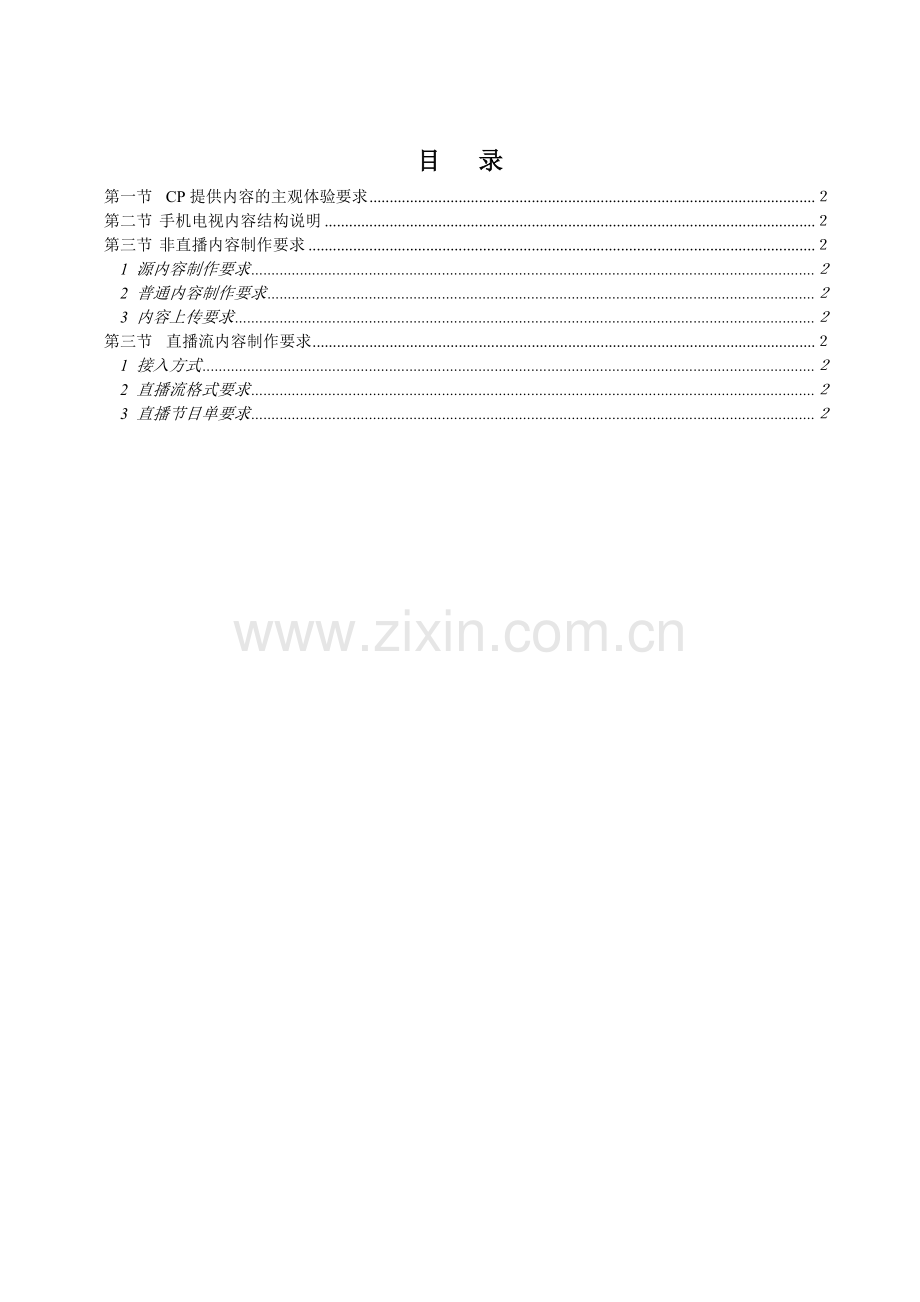

目 录
第一节 CP提供内容的主观体验要求 ２
第二节 手机电视内容结构说明 ２
第三节 非直播内容制作要求 ２
1 源内容制作要求 ２
2 普通内容制作要求 ２
3 内容上传要求 ２
第三节 直播流内容制作要求 ２
1 接入方式 ２
2 直播流格式要求 ２
3 直播节目单要求 ２

第一节 CP提供内容的主观体验要求
CP提供内容满足以下主管体验要求：
l 明亮度：画面明亮，不能画面昏暗；
l 清晰度：画面清晰，不能有连续大量的马赛克或花屏；
l 不能有明显的毛边、毛刺；
l 连续性：两个画面之间的连接要连贯、流畅，不能模糊不清；
l 画面切换时无停顿、无花屏；
l 同步：内容的视频与音频要同步；
l 音量：内容的音量大小适中，声音清析，有层次，音频无爆音；

第二节 手机电视内容结构说明
内容是用户希望获取的和真正使用的,能在业务系统应用和展现的对象，可由运营商或第三方资源提供，也可由用户自己制作。同一内容可以有多种压缩编码格式。联通3G增值业务系统中，一个内容由实体及其属性信息文件组成。
联通手机电视内容结构如下图所示：

内容由基础信息和若干子内容构成，每个子内容包含一个实体文件及相应元数据。
1）基础信息：该部分是内容的基础元数据部分，其中又细分为管理信息和内容信息：
l 管理信息：管理信息是该内容的一些控制性元数据，如内容编码、版权信息、内容生命流程、内容等级；
l 内容信息：指内容的具体信息，该部分所包含的信息将和内容类型密切相关，如影视类内容、音频类内容、Java内容等，内容类型的不同将导致这部分的字段信息有所差异；
2）子内容：子内容主要是内容的实体文件部分，这部分会对内容的每个实体文件进行管理，针对每个实体文件都会有相应的元数据对其描述，每个子内容包含的信息如下：
l 内容实体文件：就是实际媒体实体文件；
l 文件元数据：针对实体文件进行描述的相关元数据，这部分所包含的信息将和文件类型密切相关，如视频文件、音频文件、Java文件等，实体文件类型的不同将导致这部分的字段信息有所差异，包括实体文件地址、文件类型（如正片、宣传片等）、编码格式、码率、分辨率、字幕、音频等
子内容之间的关系包括衍生、附属和关联三类，衍生关系指一个子内容由另一个子内容产生，其特点是衍生子内容是基于被衍生子内容创造的，衍生子内容与原始子内容只有物理属性不同，例如CP上传的原始1.35Mbps码流的子内容与基于其衍生的适合用户使用的128Kbps码流的子内容；附属关系指两个内容有一定的附属关系，例如CP上传的正片、花絮、预告片、片花之间的关系；关联关系指内容之间彼此关联，例如连续剧集、系列影片之间的关系等。

第三节 非直播内容制作要求
CP上传的非直播内容分为可分为源内容和普通内容。源内容指CP提供给内容管理系统的完整高质量内容，一般不能直接用于手机电视业务的提供，必须经过专业人员的精细化编辑（格式转换、码率转换、剪辑合并、音频提取等）后，才可以提供给手机电视业务平台运营。例如，电影“功夫熊猫”的原始媒体文件和相应内容描述信息。
普通内容是指，经过内容管理系统审核通过后，可以直接提供给手机电视业务平台运营的内容。例如，电影“功夫熊猫”的若干片段及其描述信息。
CP上传时需尽量将有关联的文件作为一个内容的不同子内容共同上传。例如，刚才提到的“功夫熊猫”原片和片段，以及相关描述信息，可作为“功夫熊猫”内容的不同子内容共同上传到内容管理系统，以方便内容的管理。
1 源内容制作要求
CP上传的源内容可采用以下两种格式的一种：
(1) AVI格式
视频格式：Mpeg4Video；
码率：1.35Mbps；
分辨率：720x576；
帧速率：25bps。

音频格式：Mpeg1Audio Layer3；
码率：128Kbps；双声道，44.1K采样率。
封装格式：AVI；
码率：1.5Mbps。

（2）TS格式
视频格式：Mpeg2Video；
码率3.75Mbps；
分辨率720x576；
帧速率：25bps。

音频格式：Mpeg1Audio Layer2；
码率：192Kbps，双声道，48K采样率；
封装格式：TS；
码率：4Mbps。

2 普通内容制作要求
CP上传的内容实体文件必须满足以下两种格式要求（即一个原始子内容实体要提供两种格式的普通内容实体文件）：
(1) 3GP格式一
视频格式：H.264（AVC)；
音频格式：AAC-LC；
码率：128kbps；
分辨率：QVGA；
帧速率：12到15fps；
码率控制方式：CBR

(2) 3GP格式二
视频格式：H.263（P0 L10)；
音频格式：AMR-NB；
码率：64kbps；
分辨率：QCIF；
帧速率：8到10fps；
码率控制方式：CBR

3 内容上传要求
CP内容上传可采用批量上传和单个上传两种方式，批量上传指CP将内容实体文件和描述信息XML文件FTP到指定的发布服务器上，内容管理系统自动实现内容信息入库、描述信息与实体文件的关联等操作。CP操作员登录内容管理系统CP门户的自管理界面后，可对内容进行修改和提交审核。
单个上传指CP操作员直接登录内容管理系统CP门户的内容采集界面，填写内容描述信息，关联并上传实体文件，提交审核。
1）批量上传
CP通过FTP协议登录内容管理系统，上载内容实体文件和描述XML文件，上载成功后系统自动将元数据信息入库，并与对应的内容实体关联。接口基本信息如下：
发起方系统 CP
接收方系统 内容管理系统
接口协议 FTP
接口形式 文件
CMS作为FTP Server，CP作为FTP Client。
CMS在交换存储区按照CP ID（8位数字）为各CP设置上传目录，给CP操作员分配相应目录的用户存取权限。CP操作员在给该CP分配的目录下，按天建立放置该CP上传内容的二级子目录，目录名为YYYYMMDD。CP当天上传的内容实体文件和元数据XML文件必须保存在对应的二级目录下。
CP上传内容包含实体文件和内容元数据XML文件。一个XML文件可对应多个内容，一个内容可以包含多个实体。
XML文件主要包含内容元数据信息，对内容和实体文件属性进行说明，一个XML文件中可以包含多个内容信息，文件名的命名规则为：MetaData+“_”+“yyyymmddhhmmss”.xml，如： MetaData_20081002113302.xml。
XML文件结构如下：
<?xml version="1.0" encoding="utf-8"?>
<MetaDataContents[MetaDataContents property]= [value]>//同步文件属性
<content [content property]= [value] > //内容属性
<contentVideoInfo [CVI property] = [value] /> //与视频相关的属性
<contentAudioInfo [CAI property] = [value] /> //与音频相关的属性
<contentStreamingMediaInfo [CSMI property] = [value] /> //与流媒体相关的属性
<contentExtentInfo [CEI property]= [value] /> //扩展字段，字段名称可以自定义
<subcontent [subcontent property]= [value] > //子内容属性
<subcontentVideoInfo [SCVI property] = [value] /> //与视频相关的属性
<subcontentAudioInfo [SCAI property] = [value] /> //与音频相关的属性
<subcontentImageInfo [SCII property] = [value] /> //与图片相关的属性
<subcontentStreamingMediaInfo [SCSMI property] = [value] /> //与流媒体相关的属性
<subcontentExtentInfo [SCEI property]= [value] /> //扩展字段
</subcontents>
</content>
<content ... >
</content>
...
</contents>
备注：对于一个具体的内容，CVI、CAI、CSMI属性只能选择一个。
对各字段的说明如下：

XML文件样例如下：

CP必须按照CMS要求的格式制作元数据文件，内容元数据信息包括可编辑和不可编辑两种状态的属性，上传到CMS后，不可编辑的数据不能修改，可以编辑的数据可由CP操作员或CMS管理员以及系统自动对其进行修改。

2） 单个内容上传
1、CP管理员可以通过指定的账号密码登录CP管理员门户。

登录地址或域名：待定
用户名：联通分配
密码：联通分配

登录页面如下图所示：

登录页面

2、CP管理员登录以后，可以对单个内容进行手工上传
CP操作员在内容采集界面可以手工填写内容描述信息，关联并上传对应的内容实体文件。
以上操作均可通过填写“基本信息”、“内容信息”和“文件信息”等三个界面，完成内容信息的输入操作。
如下图所示：

基本信息注册页面

内容信息注册页面

文件信息注册页面

4 内容的修改和送审

1、针对内容上传过程中可能存在的错误，CP管理员可以在登录后，可对所有未送审的内容进行修改，如将指定实体关联到已入库的内容元数据，补填或修改已上传的内容的元数据信息等。
2、内容注册完毕后，CP管理员可以查询所有已经注册的内容未送审的内容（初始状态内容），确认无误后，进行送审操作。CP管理员进入审核提交页面，查询到所有已注册但为送审的内容列表，勾选要送审的内容后，点击送审按钮可提交审核请求。页面如下：

送审页面

3、CP管理员进入审核查询页面，可以查询已送审的节目是否通过内容审核。对于未通过审核的内容，管理员可以查看未通过审查的原因，然后对内容重新处理后返回至内容注册页面进入内容修改流程。

审核状态查询页面

对于审核不通过的内容管理员可以点击查看审核不通过原因，并进行相应的整改。查看原因页面如下图：

查看审核不通过原因

4、CP管理员进入某个已上传内容的子内容变更申请界面，可以提交新增子内容、修改内容/子内容、删除内容/子内容申请，并提交审核。

第三节 直播流内容制作要求
直播信号源的接入目前可采用两种方式：有线电视接入和专线接入。
直播内容信息主要是直播节目单，CP需要上传直播节目单的XML文件到内容管理系统。
1 接入方式
一、 有线电视接入方式
1、 技术方案
广电部署有线电视信号CATV线到联通机房（可传递模拟信号和数字信号）。
（1） 对于模拟有线电视信号
模拟直播信号提供给调谐器，调谐器将高频的模拟信号转换给低频模拟信号，分为N路输出给直播编码器进行采集，编码组播到局域网内的所有流服务器使用。

CP负责提供直播编码器部署在联通机房。
联通提供调谐器，配合部署。
（2） 对于数字有线电视信号
分线器将CATV分为多份接入到多个数字电视机顶盒，然后机顶盒将数字信号解密、解码为模拟信号，再直接输出到直播编码器上的采集卡，最终直播编码器采集编码后组播给所有流服务器。

CP负责提供部署相应数量的分线器、数字电视机顶盒+解密IC卡、编码器，部署在联通机房。
联通配合CP部署。
二、 专线接入方式
若部署专线，可由CP直接单播/组播到机房的流服务器。
1、 技术方案
（1） 单播
流媒体平台检测CMS的内容同步信息，若为单播RTSP PULL方式的直播源，则流媒体服务器建立与直播源的RTSP连接，获取直播流。流媒体服务器负责处理客户端的连接请求，并分发从直播源获取的媒体流。如下图所示：

注：单台流媒体服务器只与该单播直播源建立一路RTSP连接。
（2） 组播
流媒体平台检测CMS的内容同步信息，若为组播PUSH方式的直播源，则流媒体服务器根据该组播直播源的SDP信息，通过IGMP Join加入直播源发布的组播地址，直播源向加入该组播地址的流媒体服务器发送的媒体流，流媒体服务器负责处理客户端的连接请求，并分发从直播源获取的媒体流。

2、 实施步骤（顺序可调整）
① 联通向CP发布流媒体专线接入IP。
② CP向其所在地运营商自行申请专线链路，获得专线IP等，运营商负责链路调度。专线链路开通费、月租费用自理。
③ 链路调测和流媒体直播业务测试。

2 直播流格式要求
CP提供的直播流信息必须满足以下两种格式要求（即针对流媒体平台，一个直播频道要提供两路源信号）：
(1) 直播流格式一
视频格式：H.264（AVC)；
音频格式：AAC-LC；
码率：128kbps；
分辨率：QVGA；
帧速率：12到15fps；
码率控制方式：CBR

(2) 直播流格式二
视频格式：H.263（P0 L10)；
音频格式：AMR-NB；
码率：64kbps；
分辨率：QCIF；
帧速率：8到10fps；
码率控制方式：CBR

3 直播节目单要求
直播节目单信息完全包含在CP内容上传接口的相关字段中。CP需要在批量上传的XML文件或单个上传的WEB界面中输入以下信息：
l content property中“ContentClass”选择“3 直播”；
l CSMI property中填写节目单名称、节目单描述信息、节目单内的节目数量、节目日期，以及各个节目的信息（节目名称、节目描述、节目开始时间和节目结束时间）；
l “subcontent property”中 “SubContentFormat”选择“6 直播流信息”，“getMethod”根据实际情况选择“0 push方式”或“1 pull方式”；
l “SubContentURL”中当getMethod为0时，填写SDP文件保存URL，当getMethod为1时，填写直播源RTSP URL；
l “SCSMI property”中填写相关物理属性。
