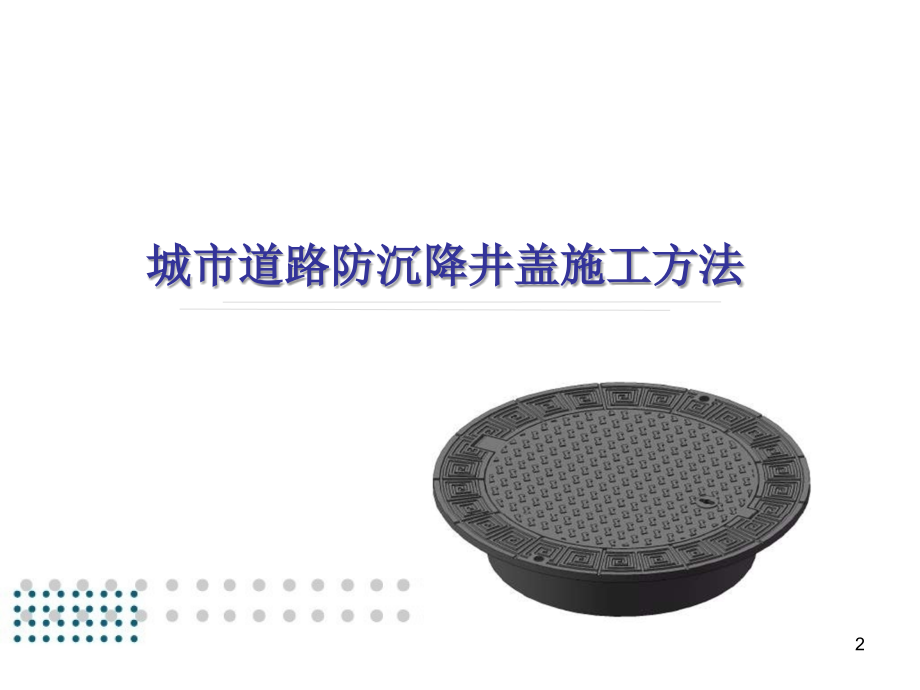

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,城市道路防沉降井盖施工方法,2,防沉降技术原理,传统井盖分析：交通载荷、重载车量的日益增长，井框与窨井座连接不够稳固，结合部位的混凝土砂浆破损流失。而且传统窨井框直接作用在砖砌的窨井上，这样很容易破坏井口导致井盖下沉。,新型球墨铸铁防沉降井盖分析：,1、井盖与井体的连接方式改为承插式不直接作用窨井口。,2、来自上部的荷载压力通过支座法兰面被分散到道路的结构层，使井体所承受的负荷减少,80%,以上，降低井口破损或井盖下沉的可能性。,3、井框的法兰面对井盖周围路面起到很好的保护作用，延长了井盖的使用寿命。,新型球墨铸铁防沉降井盖,传统井盖,3,简述：,粗沥青摊铺时将井盖做到与粗沥青砼高度基本水平，保证之后在铺细沥青砼前能通车。在细沥青砼摊铺时，再次提升井盖，使得细沥青砼摊铺结束后，与路面水平一致。,4,安装框,(,球墨一体,),混凝土调节环,撬棒,安装配件,5,强夯机,振板机,压路机,施工设备,6,井口预留,在进行砌井作业时，保证水泥环平稳坐在井口水稳层上，使水泥环上表面距离路面最终标高的距离应在,10cm-16cm,范围,(,此次二环工程建议预留,13cm,，工程结束后，井盖井筒嵌入井内,6cm),（若只上一遍,7cm,粗沥青砼，建议预留高度应不小于,10cm,）。,7,在已预留好的井口上盖上铁板,。,摊铺粗沥青砼到正常标高，,将井盖位置的沥青挖去,并把铁板取出。,8,将限位井圈以承插方式放入混凝土预制环中,9,分层填充沥青,砼,，每层3,cm,厚为宜,每填充一层沥青,砼,即用强夯机反复夯实,必须确保沥青砼的紧实度，以免拔出安装限位井圈时沥青砼塌落,逐层填充沥青并夯实,10,操作员边填塞沥青料，边将安装框逐渐提起至粗沥青砼铺设位置高出,1cm,。,工人抓住安装框把手向上提至 高度,=,高于粗沥青砼铺设高度,1cm,填塞沥青,砼,11,将沥青填充至粗沥青砼路面高度约1,cm,，即与安装限位井圈相同的高度,垂直将安装限位井圈小心地取出,12,插入井盖，将可调式防沉降井盖对应预制结构小心垂直放入。,避免碰坏周围的沥青混合料填充层,为确保沥青砼结构层的密实度，可在支座法兰面底部均匀塞入适量沥青混合料,压路机压过便可以通车。,13,第二次提升井盖,14,摊铺细沥青砼，经压路机碾压至最后标高，然后把井盖表面的沥青砼挖去，准备二次提升井盖。,15,用两把羊镐撬出井盖框，将井盖框取走。,16,放入限位井圈，将限位井圈向上调到最终标高。,17,周围用沥青砼填满，用冲击夯将周围沥青砼打实，每,3,公分为一层进行夯实，成型至最终标高。,18,在最上层均匀洒上1.5-2cm松散沥青砼（此时的松散沥青砼高度比标高要高出1.5-2cm），取出安装框，平稳放入井盖框。,19,最后过压路机，进行最后一遍碾压，使井盖与路面成为一整体（此时由于沥青砼处于柔性状态，原比路面高出的井盖部分会均匀分散到路面）。,20,
