上海某钢管扣件式装修用脚手架施工方案2_secret.docx

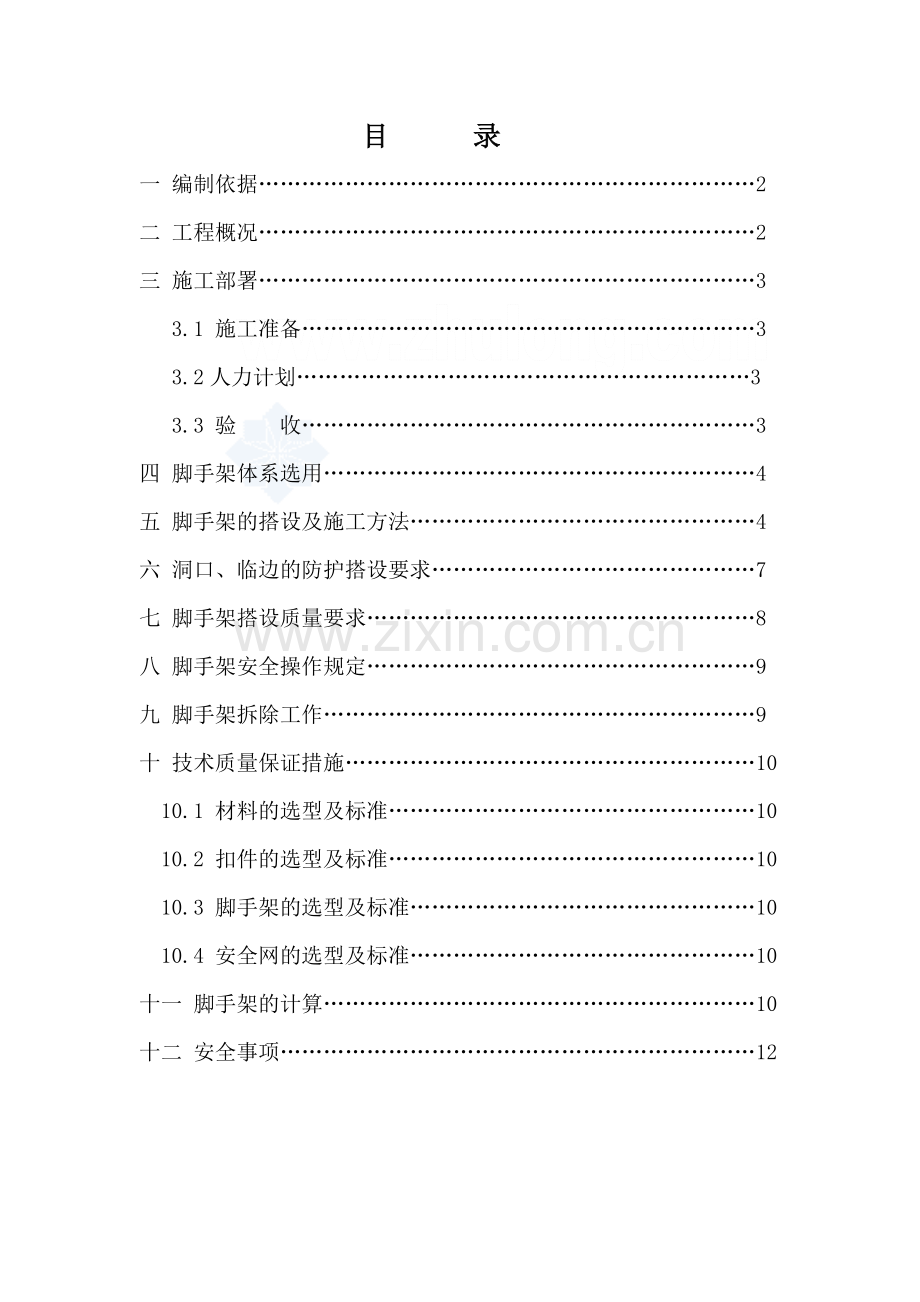

目 录
一 编制依据……………………………………………………………2
二 工程概况……………………………………………………………2
三 施工部署……………………………………………………………3
3.1 施工准备………………………………………………………3
3.2人力计划………………………………………………………3
3.3 验 收………………………………………………………3
四 脚手架体系选用……………………………………………………4
五 脚手架的搭设及施工方法…………………………………………4
六 洞口、临边的防护搭设要求………………………………………7
七 脚手架搭设质量要求………………………………………………8
八 脚手架安全操作规定………………………………………………9
九 脚手架拆除工作……………………………………………………9
十 技术质量保证措施…………………………………………………10
10.1 材料的选型及标准……………………………………………10
10.2 扣件的选型及标准……………………………………………10
10.3 脚手架的选型及标准…………………………………………10
10.4 安全网的选型及标准…………………………………………10
十一 脚手架的计算……………………………………………………10
十二 安全事项…………………………………………………………12

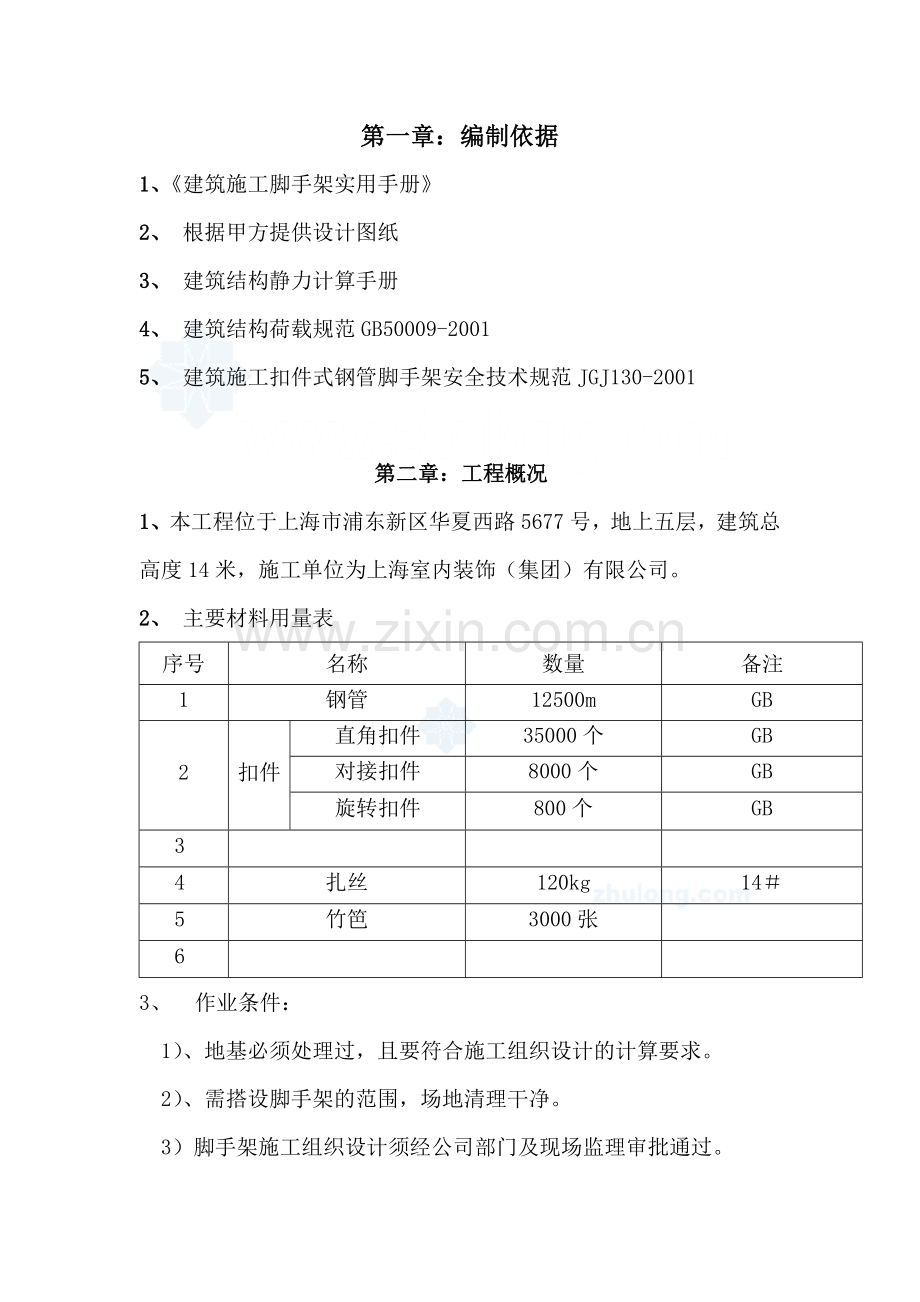

第一章：编制依据
1、《建筑施工脚手架实用手册》
2、 根据甲方提供设计图纸
3、 建筑结构静力计算手册
4、 建筑结构荷载规范GB50009-2001
5、 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001

第二章：工程概况
1、本工程位于上海市浦东新区华夏西路5677号，地上五层，建筑总高度14米，施工单位为上海室内装饰（集团）有限公司。
2、 主要材料用量表
序号
名称
数量
备注
1
钢管
12500m
GB
2
扣件
直角扣件
35000个
GB
对接扣件
8000个
GB
旋转扣件
800个
GB
3

4
扎丝
120kg
14＃
5
竹笆
3000张

6

3、 作业条件：
1）、地基必须处理过，且要符合施工组织设计的计算要求。
2）、需搭设脚手架的范围，场地清理干净。
3）脚手架施工组织设计须经公司部门及现场监理审批通过。
第三章： 施工部署
1、施工准备
1）材料进场计划： 随工程进度，且高出工程进度一层备料。
2）人员培训：所有进场的架子工必须持证上岗（上岗证以报监理），且经过严格安全教育。
2、 动力计划
序号
名称
人数
备注
1
架子工
8
必须持证
2
杂工
4

3、 验收（严格控制工序中检查）
序号
项目
技术要求
允许偏差
（mm）
检查方法
与工具
1
立柱垂
直度
H=70m
H/600
±100
经纬仪
2
间距
步距偏差
柱距偏
差排距偏差
±20
±50
±20

钢尺
3
剪力撑倾斜角
45°—60°

角尺
4
脚手板外伸长度（对接）
100≤a≤150

卷尺

第四章：脚手架体系选用
1、脚手架采用钢管扣件式脚手架，脚手架搭设高度11.5米。
2、根据本工程现场实际施工情况，为确保工程的施工安全和进度,本工程采用装修脚手架，脚手架的骨架部分均采用外径48mm、壁厚3.5mm的Q235型无缝焊接钢管。脚手架立杆横向间距为0.8m，纵向间距为1.5m，步距为1.8m。每步满铺木跳板作为施工脚手板。
3、 所有的满堂脚手架作为施工期间的防护脚手架，又作为维修期间的维修架子，脚手架的施工均布荷载不得超个200kg/m。

第五章： 脚手架的搭设及施工方法
一 脚手架搭设
1、根据施工要求，脚手架采用钢管扣件式脚手架，脚手架宽度为0.8m，立杆间距1.5m，大横杆间距1.8 m。
2、 搭设顺序：竖内立杆同时安扫地杆和大横杆→搭设水平杆→设置剪刀撑→铺脚手板→栏杆。
3、 脚手架每根钢管的固定扣件不应少于2个。斜撑钢管连接扣件不能少于三个，脚手架必须配合施工进度搭设，一次搭设高度高出操作层不宜大于一步架。
4、 搭设立杆的要求：
（1）外径不同的钢管不应混合使用，钢管与竹、木不得混合使用；
（2）底部立杆必须采用不同长度的钢管，立杆的连接必须交错布置，相邻立杆的连接不应在同一高度，其错开的高差不得少于500mm，并置于不同的构架框格内；
（3）立杆接头除顶层可采用搭接连接外，其余接头必须采用对接扣件连接，搭接连接的长度不应小于1米，不少于2个旋转扣件固定，固定间距不应小于300mm，对接接头中心距纵向水平杆轴心线的距离应小于步距的1/3；
（4）周边脚手架应从一个角开始向两边延伸交圈搭设，“一”字形脚手架应从一端开始并向另一端延伸搭设。
（5）立杆顶端应高出女儿墙顶部不小于1米，高出檐口上皮不小于1.5米。
5、 搭设纵向水平杆的要求：
（1）纵向水平杆应水平设置，钢管长度不宜小于3跨；
（2）接头宜采用对接扣件连接，内外两根相邻纵向水平杆的接头不应在同步同跨内，上下两个相邻接头应错开一跨，其错开的水平距离不应小于500mm,各接头中心距立杆轴心线距离应小于纵距的1/3。当采用搭接时，其搭接长度不应小于1米，不少于2个旋转扣件固定，其固定间距不应小于800mm，扣件中心至杆端的距离不应小于150mm；
（3）纵向水平杆与立杆相交处必须用直角扣件与立杆固定；
（4）沿建筑物周围搭设的脚手架应采用闭合形式，脚手架的同一步纵向水平杆必须四周交圈。
6、 搭设横向水平杆的要求：
（1）采用竹笆脚手板，横向水平杆应用直角扣件架设在纵向水平杆的上方。凡立杆与纵向水平杆相交处均必须设置一根横向水平杆，严禁任意拆除。跨度中间的横向水平杆根据需要设置；
（2）脚手架横向水平杆外端伸出纵向水平杆外不应小于250mm，靠罐壁的一端距墙装饰面的距离不应大于100mm。
7、 搭设纵、横向扫地杆的要求：
（1）每根立杆的底座向上200mm处，应设置纵、横向扫地杆，用直角扣件与立杆固定；
（2）当立杆基础不在同一水平高度上时，必须将高处的纵向扫地杆向低处延长2跨，并与低跨立杆固定。
8 、 搭设剪刀撑的要求：
（1）脚手架应在整个长度和高度方向上连续设置剪刀撑；
（2）每副剪刀撑跨越立杆的根数不应少于4根，也不应超过7根，与纵向水平杆呈45°— 60°角；
（3）剪刀撑应设置在脚手架立杆外侧，并用旋转扣件固定在立杆横向水平杆的伸出端上其交点距主节点的距离不应大于150mm。杆件接头采用搭接连接，其搭接长度不应小于1m，不少于3个旋转扣件固定，固定间距不应小于800mm。
9 、 脚手架每一步满铺脚手板四道，脚手跳板长向铺设，并用14号铅丝在脚手板的四角在与大横杆扎牢。
10、 脚手架每四步应在里立杆与罐壁之间铺统长安全底笆，底笆下加两根搁栅绑扎，每笆不少于四点。
11 、 脚手架搭设尽量交圈进行，在施工过程中，应注意不得在外脚手架上，大量地堆放建筑材料及模板和杂物，操作层施工荷载不得大于2KN/m2，必须定期清理检查。脚手架搭设完毕，应有专人检查验收合格后方可使用。
第六章 洞口、临边的防护搭设要求：
1、 洞口作业
施工现场凡结构留孔尺寸20cm（包括20cm）及其以上以及桩孔、坑槽深度在1.50m以上的为洞口。洞口及因工程和工序需要而产生的使人与物有坠落危险或危及人身安全的其他洞口，必须设置安全防护设施。
2、 楼梯口的安全防护
1）、凡楼梯均必须设置安全防护栏杆，并根据施工现场的具体情况张设安全网。
2）、栏杆的材料，可选用钢管搭设，当楼梯跑边空间距离较大时，应张设安全网或设两道防护栏杆，其高度为40cm和90cm。
3）、施工中的顶层楼梯平台，不通行时，应封闭或采取其他防护措施。
3、 预留洞口的安全防护
1）、 边长或直径为20—50cm的洞口，可用混凝土板内钢筋网或加固定盖板防护。
2）、 50-150cm的预留洞口，可在浇捣混凝土前用板内钢筋贯穿洞径，不剪断网筋，构成防护网，网格以15cm为宜。
3）、 150cm以上的洞口，四周应设防护栏杆两道，护杆高度分别为40cm和100cm，洞口下张设安全网。
4）、临时性洞口，可用钢管以扣件固定防护或张设安全网或铺竹笆片。
5）、垃圾井道、烟道或风道，应随楼层砌筑或安装，尽量消除洞口或参照预留洞口要求进行防护。
4、 深坑、过道安全防护
1）、深坑周边应设置两道防护栏杆，其高度为40cm和100cm。行人坡道应有扶手及防滑措施，夜间出入口须设红灯示警。直径（或边长）50cm以上的桩孔及混凝土杯形基础也应防护。
2）、施工中建筑物底层的出入口，过道须搭设防护棚，棚宽应大于道口。
5、 屋面周边的安全防护
1）、无女儿墙平屋面周边，须设置两道安全防护栏杆，其高度为40和100cm立杆应固定牢固。
2）、屋面上的水箱和水塔等周边须搭设防护栏杆。

第七章 脚手架搭设质量要求
1、立杆垂直度偏差：纵向偏差不大于H/200，且不大于100mm
横向偏差不大于H/400，且不大于50mm。
2、纵向水平杆水平偏差不大于总长度的1/300，且不大于20mm,横向水平杆水平偏差不大于10mm。
3、脚手架的步距、立杆横距偏差不大于20mm，立杆纵距偏差不大于50mm。
4、扣件紧固力宜在45-55Nm范围内，不得低于45Nm或高于66Nm。
第八章 脚手架安全操作规定：
在施工前必须对所有搭设脚手架施工人员进行脚手架搭安全技术交底，外脚手架搭设必须有专业人员完成，必须符合有关安全技术规定，所有操作人员必须经过培训合格持证上岗，上岗操作人员必须戴好安全帽，系好安全带，安全带必须高挂低用，所有操作工具必须放在工具袋里，如有不良气候，不良条件，禁止上架操作，严禁酒后上班作业，外脚手架检查验收，均按国家现行规范及有关操作技术、规程规定和要求执行。

第九章 脚手架拆除工作
1、所有参加脚手架拆除人员、管理人员、监护人员必须参加本施工方案安全技术措施交底会。
2、安全监督员对拆除脚手架进行安全检查，确认脚手架不存在不安全隐患，如存在影响拆除脚手架安全隐患，应先对脚手架进行加固，以保证脚手架拆除过程中的安全，现场专职安全员全天监督，全权负责处理脚手架拆除过程有关事宜。
3、脚手架拆除自上而下进行，不能上下同时作业，连墙点必须等脚手架同步拆除，一般不允许分段，分立面拆除，如因施工需要必须分立面拆除时应在暂时拆除的两端，加设加墙点和向水平支撑，拆除下来的钢管扣件及时送至地面，严禁高空抛物，确保施工安全。

第十章：技术质量保证措施
用于本工程的脚手架材料必须遵循以下原则：
1、材料的选型及标准
钢管采用外径48MM，壁厚3.5MM，Q235的焊接钢管，其材质 符合《碳素结构钢》（GB700-88）的相应规定。严禁使用有明显变形，裂纹，压扁和锈蚀的钢管。
2、扣件的选型及标准
扣件应符合《可锻铸铁分类及技术条件》（GB978-67）的规定,应与钢管管径相匹配。用机械性能不低于KT-33-8的可锻铸铁制造，扣件的附件要用的材料应符合《碳素结构钢》（GB700-88）中Q235钢的规定；螺纹均应符合《普通螺纹》（GB196-81）的规定；扣件严禁使用加工不合格，无出厂合格证，表面裂纹变形、锈蚀的扣件，扣件活动部位应灵活转动；夹紧钢管时，开口处的最小距离应不小于5mm，扣件表面应涂刷同一颜色的防锈漆。
3、脚手的造型及标准
1） 脚手板采用竹笆，其规格为1.0m×1.6m。
2） 钢管采用国家标准φ48钢管。
4、安全网的造型及标准
安全网采用必须是国家指定监督检验部门指定许可生产的厂家产品。同时应具备监督部门批量验证和工厂检验合格证。水平安全网采用3m*6m的锦纶大眼安全网，立网采用2000目的安全网。

第十一章 脚手架的计算
一、 设尺寸设计
步距h=1.8米，柱距l=1.5米，排距0.8米，连墙杆竖向间距H1=5.4米，水平间距L1=4.5米。
二、脚手架计算书
1、扣件100只 100×14.6=1460N
2、钢管 （1.2+3×1.5+11+1.8×2）×11×38.4=3929N/m
3、竹笆 1×15=15N/m2
4、施工荷载qk 施工均布荷载标准值2000N/m2
三、风荷载
1、基本风荷载 W0 =0.35KN/m2
2、风压高度变化系数C类查GB50009-2001 表7.2.1 μZ=1.0
3、脚手架风荷载系数查规范表4.2.4
μS=1.3￠=1.3×0.089=0.1157
4、则风荷载标准值： WK =0.7μZμS W0=0.7×1.0×0.1157×0.35=0.03KN/m2
5、风压调整系数为1.2 则 Wk1=0.03×1.2/2=0.02KN。
6、荷载组合：永久荷载 Sgk=1460+3929+140+237=5766N=5.766KN
7、风载效应组合：=Sgk+0.85（施工均布荷载+风荷载）=5.766+0.85×（1.2+0.02）=6.803KN
四、荷载效应基本组合的设计值为：
F 1=0.9×[0.9 Sgk+1.2×0.85×（1.2+0.02）]=0.9×[5.19+1.244]=5.79KN
五、立杆稳定性计算
不组合风荷载时：f=N1/ΨA
N1=1.2（NG1K+NG2K）+1.4ΣNQK=1.2×8.696+1.4×1.5=12.54KN
L0=Kμh=1.155×1.5×1.8=3.12m
λ= L0/i=3.12×102/1.58=197＜[λ]=210
查表得Ψ=0.186，A=489mm2,代入
f=12.54×103/0.186×489=138N/ mm2＜[f]=205 N/ mm2
立杆的稳定性满足要求。
六、组合风荷载时：f=N2/ΨA+MW/W
N2=1.2（NG1K+NG2K）+0.85×1.4ΣNQK=1.2×8.696+0.85×1.4×1.5=12.22KN
MW =0.85×1.4Wklah2=0.85×1.4×0.378×1.5×1.82/10=0.202KN.m
查表得W= 5.08×103mm2
f=12.22×103/0.186×489+0.202×103×103/=175N/ mm2＜[f]=205 N/ mm2
立杆的稳定性满足要求。
七、单根立杆局部稳定计算
QK=3.0KN/m2 所以 Ϭ m=55N/mm2
A1=489 mm2 f=205N/ mm2 KA=0.85 KH=0.822
N1/ψ1 A1+ Ϭ m=6.4×103/0489×489+55=81.8 N/ mm2
KAKHf=0.85×0.822×205=142.9 N/ mm2
所以 N1/ψ1 A1 ＜KAKHf
结论：单根立杆局部稳定满足要求。
第十二章 安全事项
1、钢管搭设的双排脚手架，必须设可靠的避雷措施。
2、施工前必须进行安全技术交底，所有架子工必须持证上岗。
3、搭设施工用的脚手架材料，必须把好材料质量关，不符合规定要求的材料，严禁使用。
4、脚手架必须随着楼层的施工要求搭设，搭设时应避开立体交叉作业，搭设时严格按规定的构造尺寸进行施工，控制好立杆的垂直度，横杆水平并确保节点符合要求。
5、脚手架施工均布荷载不超过200㎏/㎡，必要时要分荷施工，作业层外侧设挡脚板，用14#铅丝与立杆固定。
6、施工脚手架的连墙杆及节点扣件不得任意拆除。
7、施工过程，应随时观察地基及脚手架的变化情况，大风雪后，要观察有无变化，发现问题及时处理。
8、未尽事宜应严格按现行建筑安全操作规程进行施工。
9、施工脚手架搭设挑架卸料台时另见卸料平台施工方案。
10、脚手架防雷采用¯12圆钢与结构防雷相连接。摇测电阻不大于10W。
11、在施工过程中，遇有雷雨，钢脚手架板上施工人员应立即离开。
