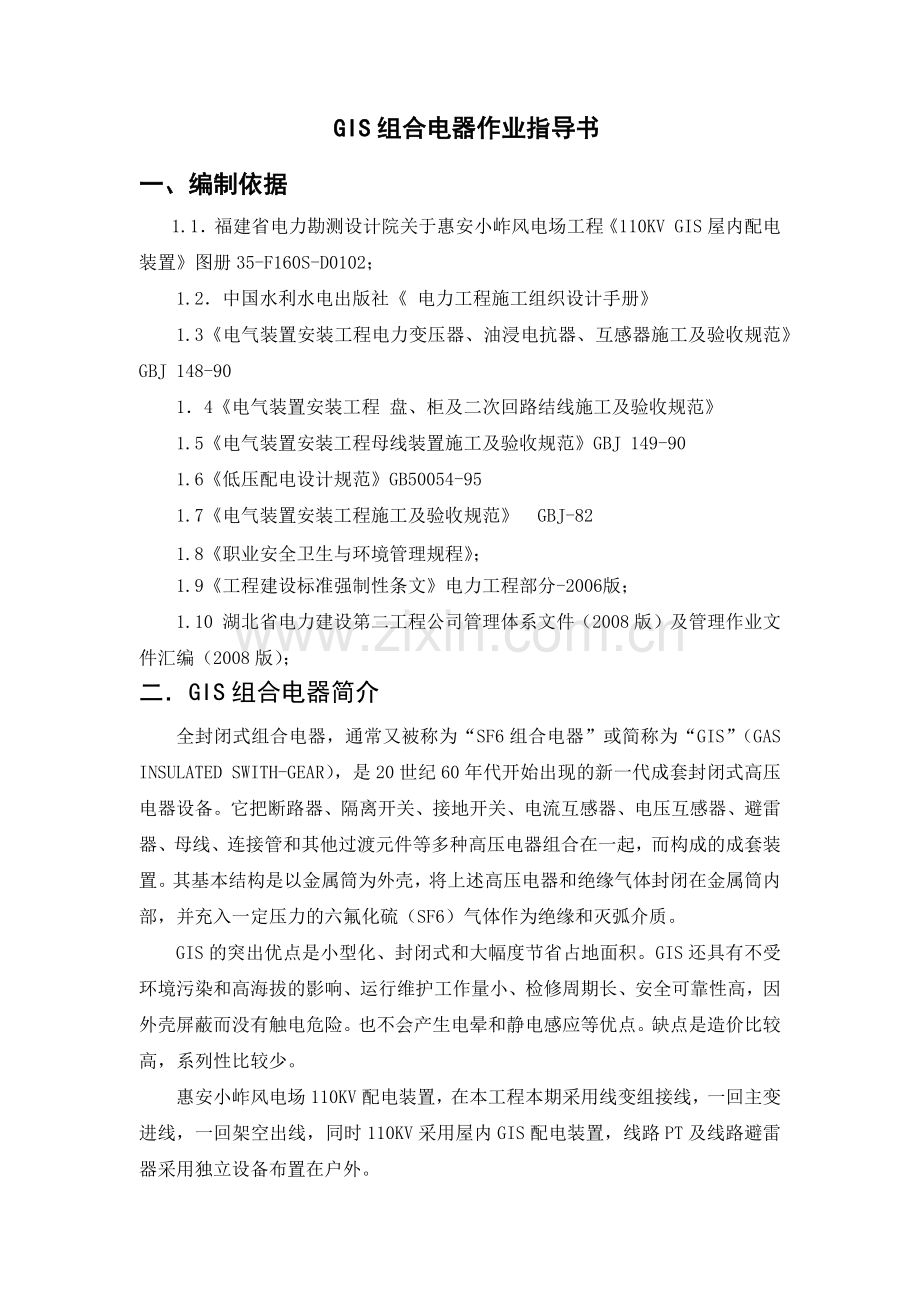

GIS组合电器作业指导书
一、编制依据
1.1．福建省电力勘测设计院关于惠安小岞风电场工程《110KV GIS屋内配电装置》图册35-F160S-D0102；
1.2．中国水利水电出版社《 电力工程施工组织设计手册》
1.3《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148-90
1．4《电气装置安装工程 盘、柜及二次回路结线施工及验收规范》
1.5《电气装置安装工程母线装置施工及验收规范》GBJ 149-90
1.6《低压配电设计规范》GB50054-95
1.7《电气装置安装工程施工及验收规范》　GBJ-82
1.8《职业安全卫生与环境管理规程》；
1.9《工程建设标准强制性条文》电力工程部分-2006版；
1.10 湖北省电力建设第二工程公司管理体系文件（2008版）及管理作业文件汇编（2008版）；
二．GIS组合电器简介
全封闭式组合电器，通常又被称为“SF6组合电器”或简称为“GIS”（GAS INSULATED SWITH-GEAR），是20世纪60年代开始出现的新一代成套封闭式高压电器设备。它把断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、连接管和其他过渡元件等多种高压电器组合在一起，而构成的成套装置。其基本结构是以金属筒为外壳，将上述高压电器和绝缘气体封闭在金属筒内部，并充入一定压力的六氟化硫（SF6）气体作为绝缘和灭弧介质。
GIS的突出优点是小型化、封闭式和大幅度节省占地面积。GIS还具有不受环境污染和高海拔的影响、运行维护工作量小、检修周期长、安全可靠性高，因外壳屏蔽而没有触电危险。也不会产生电晕和静电感应等优点。缺点是造价比较高，系列性比较少。
惠安小岞风电场110KV配电装置，在本工程本期采用线变组接线，一回主变进线，一回架空出线，同时110KV采用屋内GIS配电装置，线路PT及线路避雷器采用独立设备布置在户外。

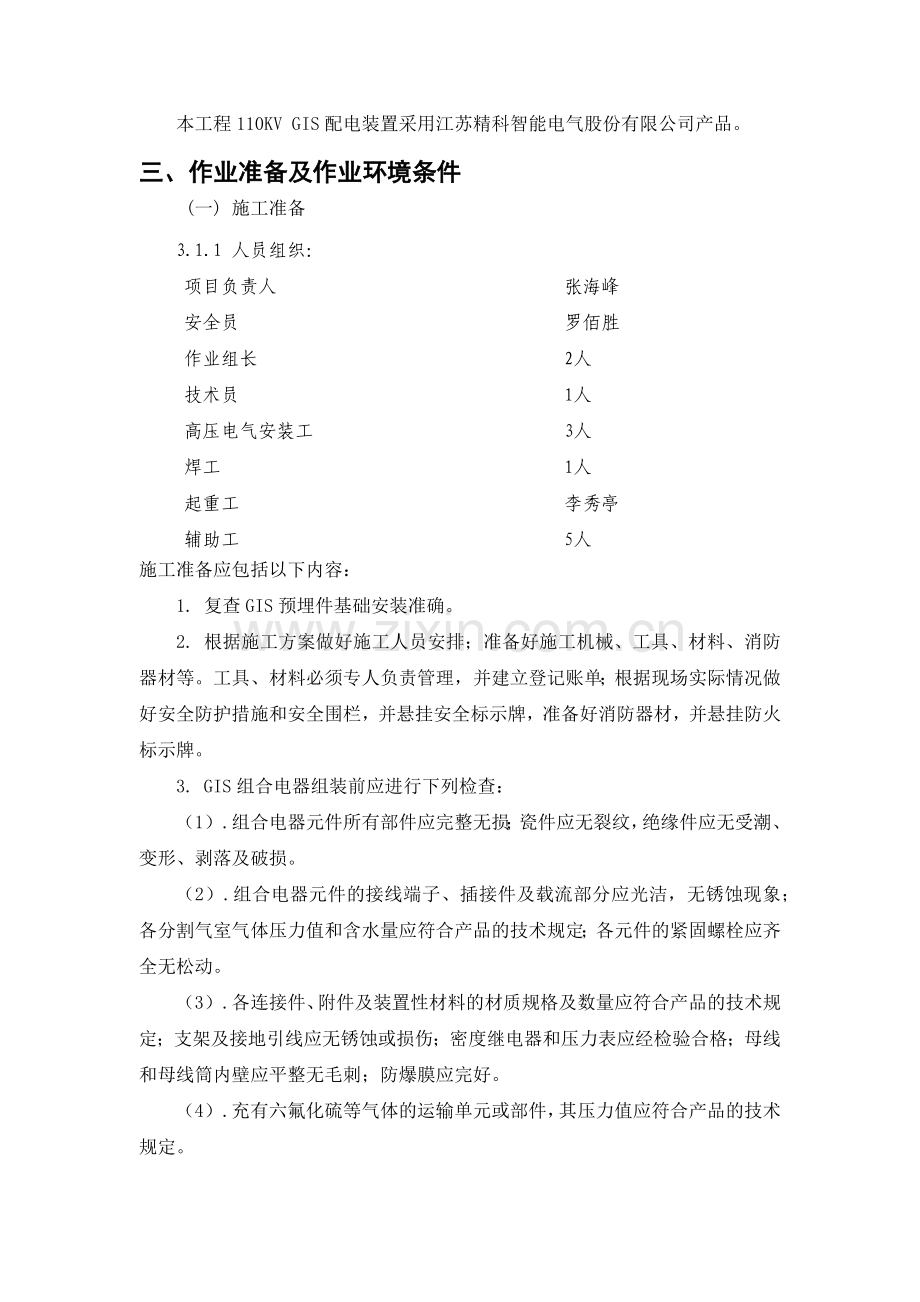

本工程110KV GIS配电装置采用江苏精科智能电气股份有限公司产品。
三、作业准备及作业环境条件
(一) 施工准备
3.1.1 人员组织：
项目负责人 张海峰
安全员 罗佰胜
作业组长 2人
技术员 1人
高压电气安装工 3人
焊工 1人
起重工 李秀亭
辅助工 5人
施工准备应包括以下内容：
1. 复查GIS预埋件基础安装准确。
2. 根据施工方案做好施工人员安排；准备好施工机械、工具、材料、消防器材等。工具、材料必须专人负责管理，并建立登记账单；根据现场实际情况做好安全防护措施和安全围栏，并悬挂安全标示牌，准备好消防器材，并悬挂防火标示牌。
3. GIS组合电器组装前应进行下列检查：
（1）.组合电器元件所有部件应完整无损；瓷件应无裂纹，绝缘件应无受潮、变形、剥落及破损。
（2）.组合电器元件的接线端子、插接件及载流部分应光洁，无锈蚀现象；各分割气室气体压力值和含水量应符合产品的技术规定；各元件的紧固螺栓应齐全无松动。
（3）.各连接件、附件及装置性材料的材质规格及数量应符合产品的技术规定；支架及接地引线应无锈蚀或损伤；密度继电器和压力表应经检验合格；母线和母线筒内壁应平整无毛刺；防爆膜应完好。
（4）.充有六氟化硫等气体的运输单元或部件，其压力值应符合产品的技术规定。
（5）.出厂证件及技术资料应齐全。
（二）吊装运输就位
1.吊装方法。
A. 将GIS主体4个吊点用φ20mm钢丝绳挂好GIS长方向两端各拴2根拉绳。
B. 起吊时专人指挥，吊装过程中严禁速起速落，并不断用拉绳调整GIS设备的方向，以免设备与吊物平台或其他物体碰撞。
C. 其他3t以下设备用站内双轨单梁吊运输就位。
D. 主体设备基本就位后，调整设备方向，使断路器侧朝向断路器基础，调整设备方向时，可用倒链作牵引，倒链必须挂在专用拉力挂鼻上，在设备上的受力点也必须找好，以放拉坏设备。
（三）组装注意事项
1.应按制造厂的编号和规定的程序进行装配，不得混装。
2.使用的清洁、润滑剂、密封脂和擦拭材料必须符合产品技术规定。
3.密封槽面应清洁、无划伤痕迹；已用过的密封垫（圈）不得使用；涂密封脂时，不得使用其流入密封垫内侧，防止与SF6气体接触。
4.盆式绝缘子应清洁完好。
5.应按产品的技术规定选用吊装器具及吊点。
6.连接插件的插头中心应对准插口，不得卡阻，插入深度应符合产品技术规定。
7.所有螺栓均应使用力矩把手紧固，其力矩值应符合产品技术规定，参照安装使用说明书。
8.应按产品技术规定更换吸附剂。
9.设备接线端子应平整、清洁、无氧化膜，并涂以薄层电力复合脂；镀银部分不得挫磨；载流部分表面应无凹陷及毛刺，连接螺栓应齐全、紧固。
（四）GIS组合电器组装调试工艺顺序
1.调整并固定好第一个间隔（为减小组装误差，宜由中间间隔向两边组装）GIS设备本体。
2.检查主体设备氮气压力和微水含量（合格后放掉，不合格应与厂家协商解决）。
3.放掉本体母线筒和与之相连的母线筒氮气。
4.拆掉GIS主体与相应母线筒的法兰封盖。
5.清除连接法兰密封面和密封圈槽的污垢，对母线筒也要认真清理干净（包括法兰上的螺丝孔），并更换密封圈（用无毛纸蘸酒精或丙酮擦拭）。
6.用行吊吊起母线筒，对准主体设备，使母线筒中的导体（母线）与设备中的导体对接，并符合产品技术要求（插接式触头插入深度误差不大于±2mm）。
7.确认母线导体连好后，对角均匀紧固法兰螺丝，使之符合力矩要求，并注意螺丝穿向一致。
8.组装过程中用水平尺测量母线筒是否符合质量要求。
9.第一组本体与母线筒连接符合质量要求后，依次向左、右两个方向组装连接，方法相同。
10.分组母线连接。
11.每个独立气室分别抽真空，注入SF6气体。
12.检查气泄漏。
13.高压试验。
（五）法兰连接工艺方法
1. GIS组装前应先做好布置总体位置的地平划线。
2. 每安装一段，用水平仪检查各法兰面的水平度和垂直度。
3. 用垂球检查法兰安装孔十字轴线是否正确到位，是否与地平轴线对应。
4. 利用行吊间隔组件时，应使组件的法兰处于最佳位置，保证对接时平稳不别劲。
5. 当法兰将要合拢时，要特别注意密封面是否仍在正确位置。法兰上的安装孔要擦拭干净，防止穿螺栓时将孔中杂物掉入母线筒或掉在密封圈上。
6. 法兰螺丝紧固时，要对角均匀紧固，抽真空后还要逐个用力距扳手检查紧固情况。
（六）抽真空和气体充注
1.抽真空：用橡胶管把真空泵或气体回收装置与组合电器连接起来。先抽真空5min，关闭截止阀，观察管路中的真空压力15min。如压力上升，检查气体管路接头，处理好漏点。对封闭式组合电器抽真空的真空度要求：真空度达到40Pa保持5h，真空度小于1抽2h。
2.SF6气体充注：充SF6气体之前，应检查SF6气瓶的水分，其水分含量应小于8μg/g,将母线筒、灭弧室等气室充至产品规定的额定压力。
3.抽真空和充SF6气体时应注意事项。
a. 抽真空时必须专人监护，如真空泵由于电源中断或其他不可视因素中途停泵，应立即关闭与组合电器连同的截止阀，并打开真空泵排气阀。以防真空泵内润滑油进入封闭式组合电器内部。
b. 如真空泵中途需停泵，应先关闭与组合电器相连的截止阀，在断开电源之前，打开真空泵排气阀。
c.充气管路必须保持清洁，防止潮气或杂质进入管内。
（七）SF6组合电器的调试
1. 调试前应进行一系列检查工作：底座是否固定良好；各部连接螺栓是不拧紧；各截止阀是否处于工作状态；各种仪表是否指示正常；接地线是否有效接地；SF6气体压力是否达到规定值。
2. 机械操作和机械性能试验：断路器在操作之前必须先用手动操作杆进行慢分、慢合两次，应无不良现象，然后气动操动机构储能至规定值。
3. 主回路电阻测量应在进、出线端子或接地开关接地棒之间进行。阻值要求参照安装使用说明书。回路绝缘电阻测量：用1000V摇表测量主回路电阻应大于1000MΩ。用500V摇表测量辅助回路和控制回路绝缘电阻，应大于2MΩ。
4. SF6气体水分测量：断路器室、隔离开关室、接地开关室新充入的SF6气体微水含量应控制在小于150ppm(V/V),其它气室控制在小于500 ppm(V/V)。
5. SF6气体检漏：用灵敏度不低于10-7Mpa·cm3/s的SF6气体检漏仪检查所有密封连接部分的渗漏。检漏方法采用包扎法。年漏气率小于1%。
6. 压缩空气检漏：定性检漏可用肥皂水或类似方法，检查所有压缩空气系统的接头是否有渗漏现象。定量检漏可将操动机构充气至额定压力，静止12h后，压力降低不超过0。045Mpa。
7. 压力开关、密度继电器动作压力检测：具体参数参照猫画虎安装使用说明书（厂家已校验，不必再校）。
8. 断路器、隔离开关、接地开关的电气联锁试验，根据设计要求认真操作，保证闭锁的正确性。
9. 现场耐压试验：组合电器安装、调试进行耐压试验，施加电压值为额定绝缘水平的80%。工频冲击耐压试验：在进出线套管的接线端子上直接加压。试验时避雷器、电压互感器、出线应隔离开；外壳感应电压测量：在GIS投入运行的状态下，测量各壳体部位的感应电压，感应电压应小于36V。
（八）GIS汇控柜安装以及二次电缆敷设及接线
1. 在GIS本体及筒内母线对接完毕后进行汇控柜安装。安装前核对型号、名称与对映间隔一致，并检查箱体内外无破损、受潮等情况。安装工艺答题合规范要求。底座固定牢固。箱体接地符合设计要求，接地良好。
2. GIS本体到汇控柜之间的电缆、电缆护管、接线材料一般由厂家提供，电缆敷设及接线工作应根据厂家图纸在协助服务人员进行。电缆敷设及接线工艺符合规范要求。电缆穿管横平竖直、布置合理美观、固定牢固。
3. 二次接线。接线时首先核对图纸，检查开关柜内接线端子排是否与施工图纸一一对应。如不对应，核对厂家原理图是否与设计相符。如果原理相符，则通知工程技术负责人联系设计院修改施工图纸。如不符，要求生产厂家修改端子排。规划电缆敷设路径，保证控制电缆的位置不应妨碍手车的进出并固定牢固。引入开关柜内的电缆排列整齐，编号清晰，避免交叉，并固定牢固。控制电缆的屏蔽层应按要求进行接地。
（三）设备调试
1. 高压试验。进行高压试验前首先认真阅读厂家说明书及试验报告。
开关柜内母线及母线安装完毕后，将母线筒内母线与主变进线桥断开，将所有手车拉出，所有间隔的接地刀闸。确认检查所有间隔的母线上没有杂物，用2500V的摇表测主母线绝缘，应为∞。
以上检验完毕后用试验变压器对筒内母线加压，检验筒内母线的耐压值符合要求。
2. 保护调试。现在无人值守设计的变电站高压开关柜上带有就地保护。调试前首先认真阅读保护说明书，对不同类型的保护用保护调试仪测试保护的动作情况。保护装置动作与图纸设计不符的情况立刻报告工程技术负责人，与厂家联系修改配置。对于不能修改的报告工程技术负责人，通知设计院修改图纸寻找替代方案。对于修改的端子排图必须得到设计院的认可才能施工。
3. 回路传动。二次回路接线完成、高压试验项目完成、保护调试项目完成后以对整个回路进行传动试验，验证加路的正确性、保护动作的可靠性。控制回路通电前要用摇表核对每个回路的绝缘电阻情况，对于出现的金属性接地情况必须查明原因解决后才能送电。用500V的摇表检查每个二次回路，保证回路绝缘符合要求。进行回路传动时应对照图纸认真做每个项目，保证每个项目确实正确可靠。
3.2 作业环境条件
3.3.1 施工图纸经专业会审无变更，作业指导书已编制，开工手续已办，施工人员已进行施工交底。
3.3.2 室内土建部分全部结束，清理干净，退出现场。
3.3.3 门窗安装完毕，具备锁门条件。
3.3.4 土建预埋件及预留孔，符合设计要求。
3.3.5 结束室内地面工作，室内沟道无积水、杂物。
3.3.6 屋顶、楼板施工完毕，不得渗漏，室内装修工作全部结束。
3.3.7 施工现场平整，道路畅通，安装设备已到达现场，并经检验合格。
3.3.8 施工电源、水源安全可靠且容量满足要求。
3.3.9 起重施工安全作业票已经办理。
四、施工进度安排
根据电气设备调试需要，GIS组合设备安装及根据现场施工的实际情况和设备到货情况，计划于2011年？月18日开工，计划工期45天，于2011年？月？日完工，施工过程见缝插针，合理布置，在保障安全的前提下，确保施工质量工艺与施工进度。
五、作业方法及施工要求

5．1 工艺流程图
GIS设备基础底座安装

设备搬运及开箱检查

支架安装就位

GIS设备安装就位

联接检查

整体操作试验

投 入 运 行

5．2 作业措施及方案
5.2.1 GIS组合设备基础底座制作安装
1）领料：根据施工图纸及材料计划领取相应规格、型号的材料，数量应满足需要。材质应符合设计要求，无毛刺、无裂纹、无弯曲变形。
2）调整平直：在样板台架上，用大铁锤对每一根型钢进行校正、平直。其不平度和不直度误差全长应小于5毫米。对平直好的型钢要垫好堆放整齐，以防二次变形。
3）配料：测量所安装GIS盘柜的宽度和深度。
4）基础型钢制作：基础制作应符合设计要求：槽钢相互连接处焊接宜三面焊满，未打坡口的槽钢向上一面宜在槽钢内侧焊接，确保槽钢上表面平整。
5）平面定位：根据施工图纸尺寸测量基础的平面尺寸，确定基础的四个角位置，画出四
5.2.2 设备搬运及开箱检查
1）设备搬运时应轻拿轻放，严防碰撞。
2）有关人员到现场参加开箱检查，并签字认可。
3）检查GIS设备应牢固可靠，无变形、掉漆现象，尺寸应符合设计要求。
4）检查GIS设备型号规格应符合设计要求，且GIS电气设备外壳应无破碎、裂纹现象。
5）所有附件、专用工具及厂家图纸资料齐全。
5．3 质量及工艺保证措施
5.3.1 母排连接。按照生产厂家说明书和生产、设计图纸的要求连接开关柜本体的母线安装必须符合GB50171-92《电气装置安装工程盘柜及二次回路接线施工及验收规范》的要求以及福建省电力勘测设计院关于电气设备二次线图纸的设计要求。
5.3.2 GIS电气设备部分二次线的施工应与电气设备安装及控制电缆敷设密切配合，在施工前认真核对电缆，防止电缆放错间隔。
5.3.3 施工中的工艺要求必须按照《电气装置安装工程质量检验及评定规程》相关部分进行。所有电缆盘内绑扎做到整齐划一、美观牢靠，所有标示牌应正确挂装，并做到位置统一、形式一致。电缆防腐及防火封堵应及时、严密，并遵照有关规范及设计要求执行。
六、作业质量标准及检验要求
施工中的作业标准和检验要求必须按照《电气装置安装工程质量检验及评定规程》相关部分进行； 在施工过程中，应做好原始的施工记录；工程完毕后，应提前24小时通知监理及时验收，并准备好验收所需的所有资料。
七、创优措施
7．1 目的
为把本工程建设成工艺美观、质量优良、性能稳定、安全可靠、运行经济的一流精品110KV升压站，最终使本工程整体质量实现高水平达标投产；升压站主要经济、技术指标达到国内一流水平；争创行业优质工程的质量目标，结合本工程二次线安装设计的特点，特制定本措施。
7．2 具体措施
7.2.1 二次图纸审核及GIS组合设备，盘柜的检查
1）施工前施工图纸需经专业会审，编制作业指导、对施工人员进行技术和安全交底。
2）核对设计院及厂家的图纸是否相符，及时发现问题，力求二次线安装的一次正确率。
3）所有GIS设备及盘柜型号及电压等级应符合设计要求，并有产品合格证。
4）每个盘柜内电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆应完好无损。
7.2.1 具体措施
1）开工准备
a. 工程开工前，要针对新工程的设计情况及所采用的新设备，对安装人员进行培训，使安装和接线人员熟悉系统及设备的接线方法，保证设备安装位置、电缆布置位置正确。
b. 技术人员做好技术交底工作，在安排好工作任务的同时，要交待清楚任务中的重点、难点问题，对于涉及设计修改的地方，必须向安装和接线人员交待清楚，防止发生错误。
C. 多对双绞线电缆除了整根电缆有屏蔽层外，每对双绞线还有分屏蔽层。这种电缆在接线时，应将总屏蔽线和分屏蔽线合在一起，穿入一根绝缘套管后，然后按要求接地。
D. 电缆接线后，应把临时电缆标牌更换为正式标牌。
八、强制性条文
为保证工程质量、杜绝安全事故的频繁发生，建设部特颁布了《工程建设标准强制性条文电力部分2006年版》,各条文内容直接涉及人民财产安全、人身健康、环境保护和其他公众利益，因此班组在施工过程中应当严格按照下列条文执行，以保证工程建设的质量。
九、成品保护
9.1 目的
为把本工程建设成工艺美观、质量优良、性能稳定、安全可靠、运行经济的一流精品机组，最终使本工程整体质量实现高水平达标投产；机组主要经济、技术指标达到国内一流水平；争创行业优质工程的质量目标，注重在施工过程中，加强对施工过程中设备、施工成品及半成品的保护是一项关健性的内容，特制定本措施。
9．2 具体措施
9.2.1 施工准备和材料检查
1）电缆敷设过程中，所有电缆必须用支撑架进行作业，严禁将电缆盘倒置在地上，用人工进行回线。
2）电缆剥线前，先检查电缆有无损伤，确认无误后方可进行下一步施工。
3）施工前应仔细核对接线图纸和厂家安装图纸，确保一次成功率，尽量避免改线时造成工艺破坏的现象。
4）电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。
9.2.1 二次线安装
1）开电缆时注意不要划伤电线的外皮，造成绝缘破坏。
2）电缆校线时应先核对电缆线芯的编号，然后再用电池灯核对线芯是否导通，确认后再套上电缆胶头号。
3）排线时，先将所有线芯绑扎至接线端子处，先预留部份长度，等所有工艺项目都完成后再剪掉长的部份。
4）加强设备巡视，要时常告诫区域内各专业的施工人员加强成品保护意识，并在土建专业交安后，可实行配电室代保管。
十、职业安全卫生与环境管理
10.1 安全注意事项及施工安全措施
10.1.1 所有施工人员必须经过安规考试合格后方能进行施工，进入施工现场必须着装整齐，戴安全帽。
10.1.2 施工人员认真学习并严格执行《安全操作规程》及工艺要求中的有关规定，严禁违章作业。
10.1.3 认真执行安全交底制度，每个施工人员应了解安全交底注意事项。
10.1.4 进入施工现场，必须着装整齐，佩戴标志和戴安全帽。
10.1.5 施工前认真核对施工图纸,杜绝进错间隔。对于已受过电的盘、柜，无论是否有电，接线前应用试电笔检查。
10.1.6 使用电缆刀剥电缆外皮时不要用力过猛，以免伤及施工人员和电缆。
10.1.7 在盘柜内工作时，盘柜正前方应挂有“有人工作”标示牌。
10.1.8 在就地设备上施工时，应注意现场环境，防止高空落物伤人。
10.1.9 施工前应检查现场，消除现场隐患；下班前清理现场，避免留下事故隐患。
10.2 文明施工的措施
10.2.1 施工过程中，施工人员着装必须满足负责需要。
10.2.2 工作中所有电源接线必须规范，不允许乱搭乱接。
10.2.3 施工现场严禁吸烟，施工作业区域悬挂严禁烟火标示牌。
10.2.4 文明施工，做到“工完、料尽、场地清”。
10.2.5 对现场的废弃线头和施工垃圾要采取分类集中堆放，定时清理的措施。
