围堰设计与施工方案

一、概况
南水北调东线一期工程南四湖～东平湖输水与航运结合工程梁济运河输水航道工程2标段，本标段里程4+000～8+000全长4km。工程吹填区分为两个区3号和4号，3号吹填区位于运河西岸大堤外侧4+000处，面积178亩，4号吹填区位于运河西岸大堤外侧6+000处，面积475亩。

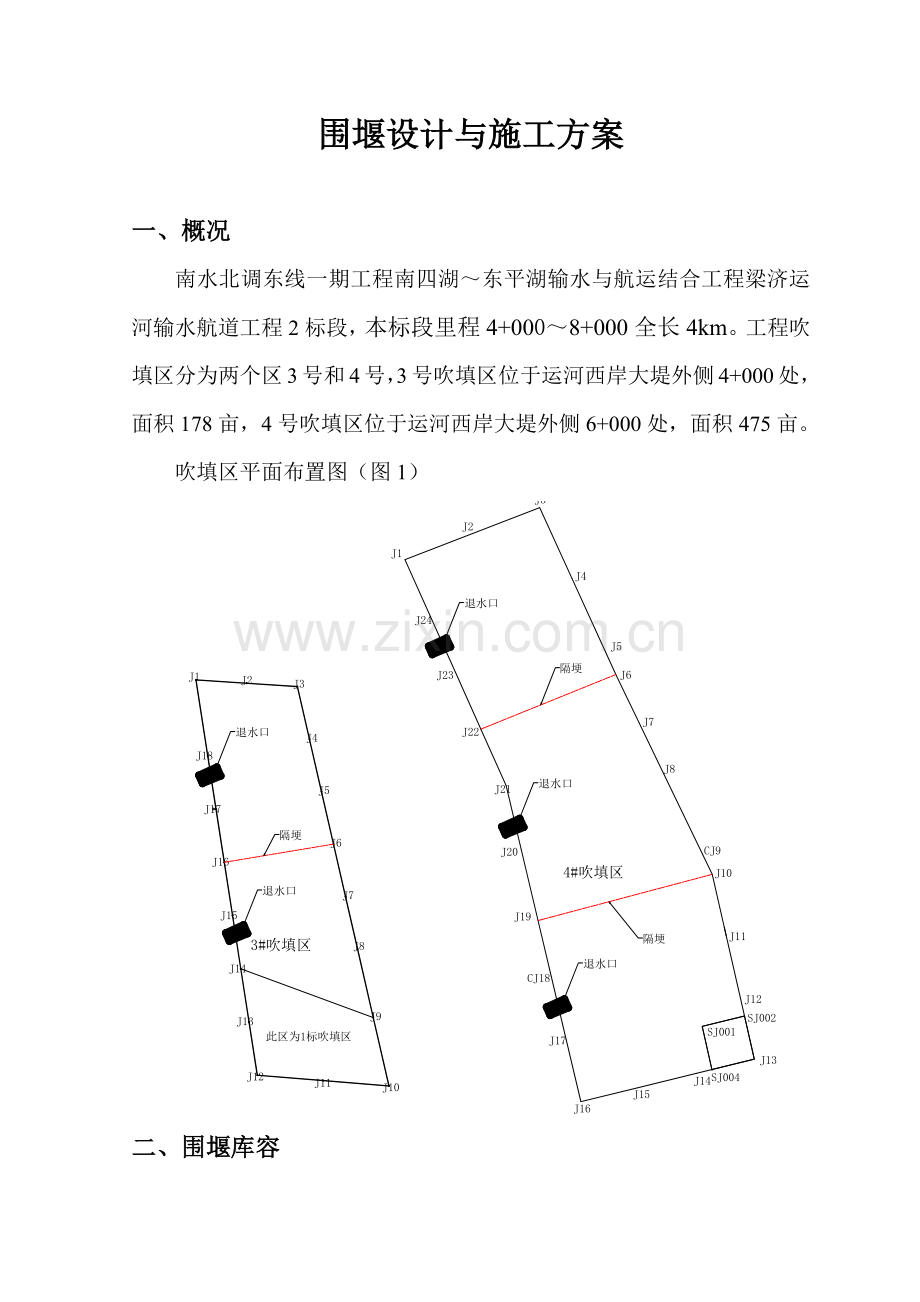

吹填区平面布置图（图1）

二、围堰库容
该项目总疏浚方量为530000m³，考虑不确定因素和吹填时平整度现实情况，库容容量富余系数设为1.2，吹填区总库容必须达到：
530000×1.2=636000m³。
三、围堰高度、断面尺寸
1）吹填区总面积为：475＋177=652亩。有效利用系数取0.9，吹填区有效利用面积为: 652×0.9=586亩， 3、4吹填区可使用总面积为
586×667 = 390862㎡ 。
2）吹填区吹填高度：636000÷390862 = 1.63米，取1.7米。 考虑风浪影响、沉淀富余水深、围堰沉降和安全问题：
围堰净高度设计为：2.5米；
3）围堰设计顶宽：根据施工需要和安全考虑，围堰顶宽设为3米；
4）围堰设计边坡：该围堰为单侧阶段性浸泡，内外边坡设为1：1.5；
所有围堰采取此统一标准。

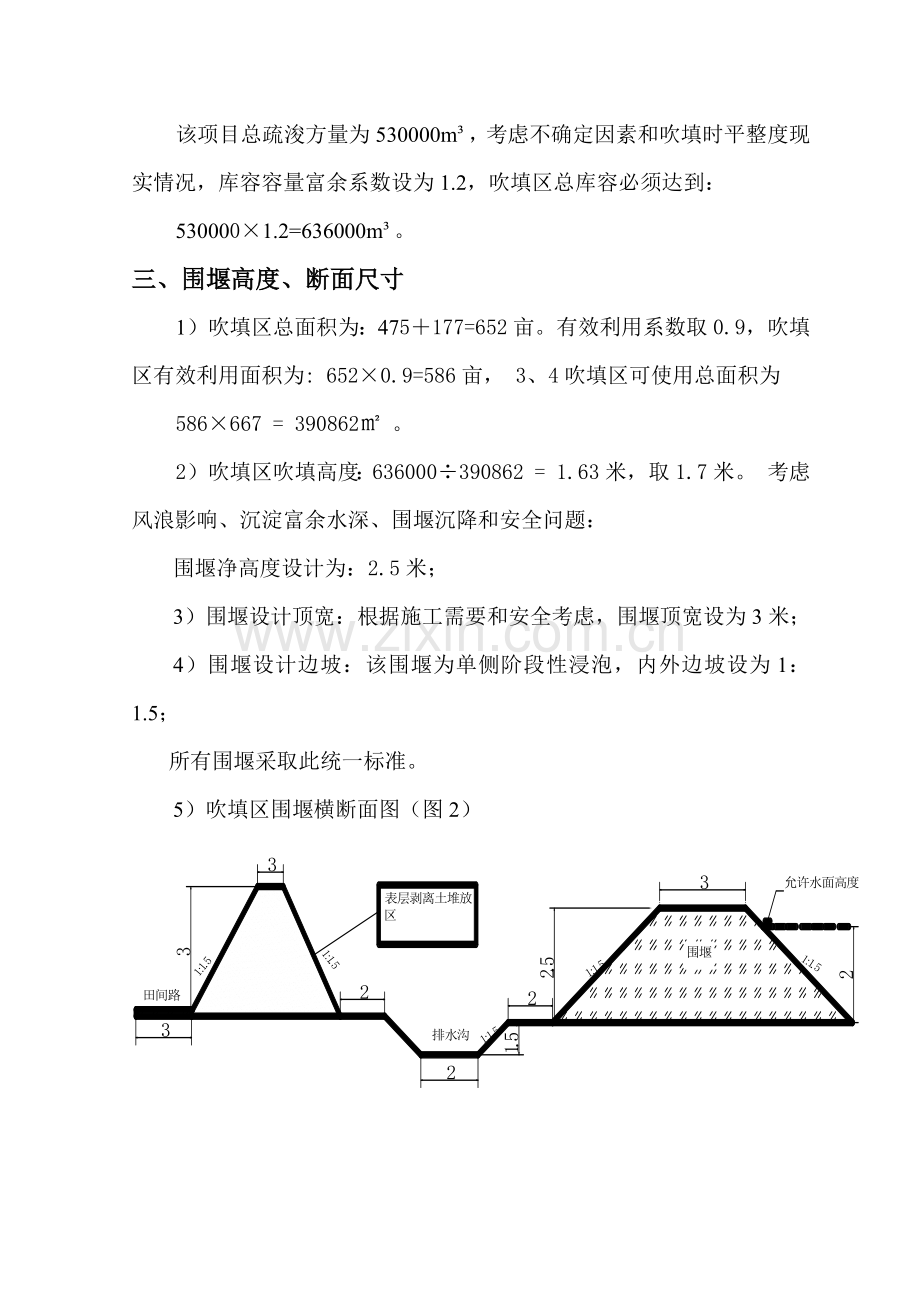

5）吹填区围堰横断面图（图2）

四、围堰外围排水沟
根据排渗、退水需要，在围堰外围设置排水沟，排水沟贯通于围堰外围，距堰基2m，根据业主与当地群众沟通，因吹填有原来用作耕种、交通使用的田间路，排水沟外围设3米宽生产路，以满足吹填区以外农田耕作、收割通行的需要。
排水沟设计为深1.5米，底宽2米，边坡1：1.5。（如图2所示）
五、吹填区集淤池划分
因单个吹填区面积较大，为了施工需要和安全考虑，每个吹填区划分为几个集淤池，根据施工经验和和单个吹填区面积等情况，3号吹填区划分为2个集淤池，4号吹填区划分为3个集淤池，每个集淤池面积控制在100亩左右。具体划分（如图1所示）。
六、施工机具
根据施工进度计划安排及以往施工经验和施工定额，本工程围堰需用土方机械配置如下：
⑴推土机：拟配置88kw推土机1台，带万向铲；
⑵挖掘机：拟配置1.0m3反铲挖掘机4台（履带挖掘机）；
⑶碾压机：行走式碾压机1台。
七、围堰填筑、排水沟开挖
吹填区紧邻运河大堤，围堰一面可利用运河大堤，围堰采用三面围堰的形式。
1、清基、填筑：
（1）堰基上的杂草、树根、腐殖土等必须清除干净；
（2）围堰填筑前，应将堰基表层土翻松，然后填覆新土并予以压实；
（3）围堰填筑材料，采用围堰内侧就地取土，取土坑槽距堰基4米以上，深度不宜大于1.5m；
（4）冻土、杂质土、腐殖土不得用于填筑围堰；
（5）填筑围堰时，取土坑不得连续贯通，应每隔适当距离留一土埂，防止泥浆串流冲刷堰基。
2、铺土厚度、压实：
填筑时从最低处开始填筑，每层铺土厚度0.3～0.5米，压实度0.92。铺土后，用推土机整平，然后碾压至要求压实度，同一集淤池围堰堰顶高差不能大于15cm。
3、排水沟上口内边沿距堰基2米，本着开挖结合和减少工程量原则，排水沟开挖采用外侧单侧弃土方式，弃土修成埂，埂要连续不间断，整平碾压，作为排水沟档堰和田间道路。
八、围堰填筑、排水沟开挖施工注意事项
1）、围堰或排水沟及田间路施工外边线不得超过征地界限；
2）、围堰填筑土料，须经监理检验批准后方可使用；
3）、利用运河堤作为一侧围堰时，围堰不得占用、影响提防原功能或对原堤防造成损坏。
九、吹填区退水口设计与施工
1）退水口设置
根据吹填区的几何形状、容量、排泥管的布设位置及邻近的建筑物等因素，需把退水口设在泥浆不易流到的死角处，尽量远离排泥管出口，一般退水口设置在排泥口的对面。退水时应避免泄水对施工区附近水域、桥涵、村镇等造成影响。根据我们对吹填区周围环境、设施的调查情况，分析之后，采用原有的一段排水渠和吹填区的排水沟相贯通作为退水渠，设置吹填区退水口，这样可避免对堤防开挖的破坏，减少了对原有设施的影响。
2）退水口机构设计
退水口采用竖井式多孔钢管，根据施工经验退水管钢管直径设计为排泥管直径的两倍，每一个集淤池根据现场地形设置一个退水口，退水口钢管采用镇墩和钢拉锁固定。退水口竖向排水管，高度比围堰低50cm，管身分级设置多个可控式进水口。退水口排水管水平长度，以不冲刷堰基为准。竖井式钢管退水口施工安装简易，使用方便，能有效控制集淤池水位。
退水口的结构示意图（图3）

根据以上情况，我标段2个吹填区共设5个退水口，其具体布置位见（图1）。
十、输泥管布设施工
输泥管线布设要求：
1）水上管线要不影响通航；
2）陆地管线要尽量少占耕地、不影响原堤防交通；
3）输泥管接口要紧密，不得有泄漏现象；
4）转弯处要使用弯头；
5）输泥管线穿堤时要采用埋设方式，顶部采取防护措施；
6）输泥管线所经路径铺设基面要整平，每隔一段采取固定措施。
十一、吹填区围堰的运行维护
吹填区围堰的维护的主要内容：围堰维护、堤防维护、排水渠维护、退水口维护。
吹填区围堰的主要维护措施如下：
1）成立专门的围堰维护队，派专人负责，安排有经验的人员24小时巡视，发现险情，及时处理；
2）巡视人员要详细记录在岗期间围堰、排水渠运行及集淤池水位情况，交接班要做到情况交底、措施交底、责任落实到人；
3）成立抢险领导小组，备足沙袋、铁丝、木桩等，保障通行、通讯畅通；
4）退水口处要及时检查底部、周围冲刷情况，以便及时加固或新建防冲刷设施；
5）在确保围堰安全的前提下，在满足退水浓度的基础上，尽量降低集淤池的水位，严禁出现高水位情况危及围堰安全；
6）围堰周围、退水口、排水渠附近设置警示牌，警示行人注意安全，防止发生意外。
十二、吹填区表层土剥离
1、剥离标准：土层剥离深度30cm；
