TTS产品中文目录.doc

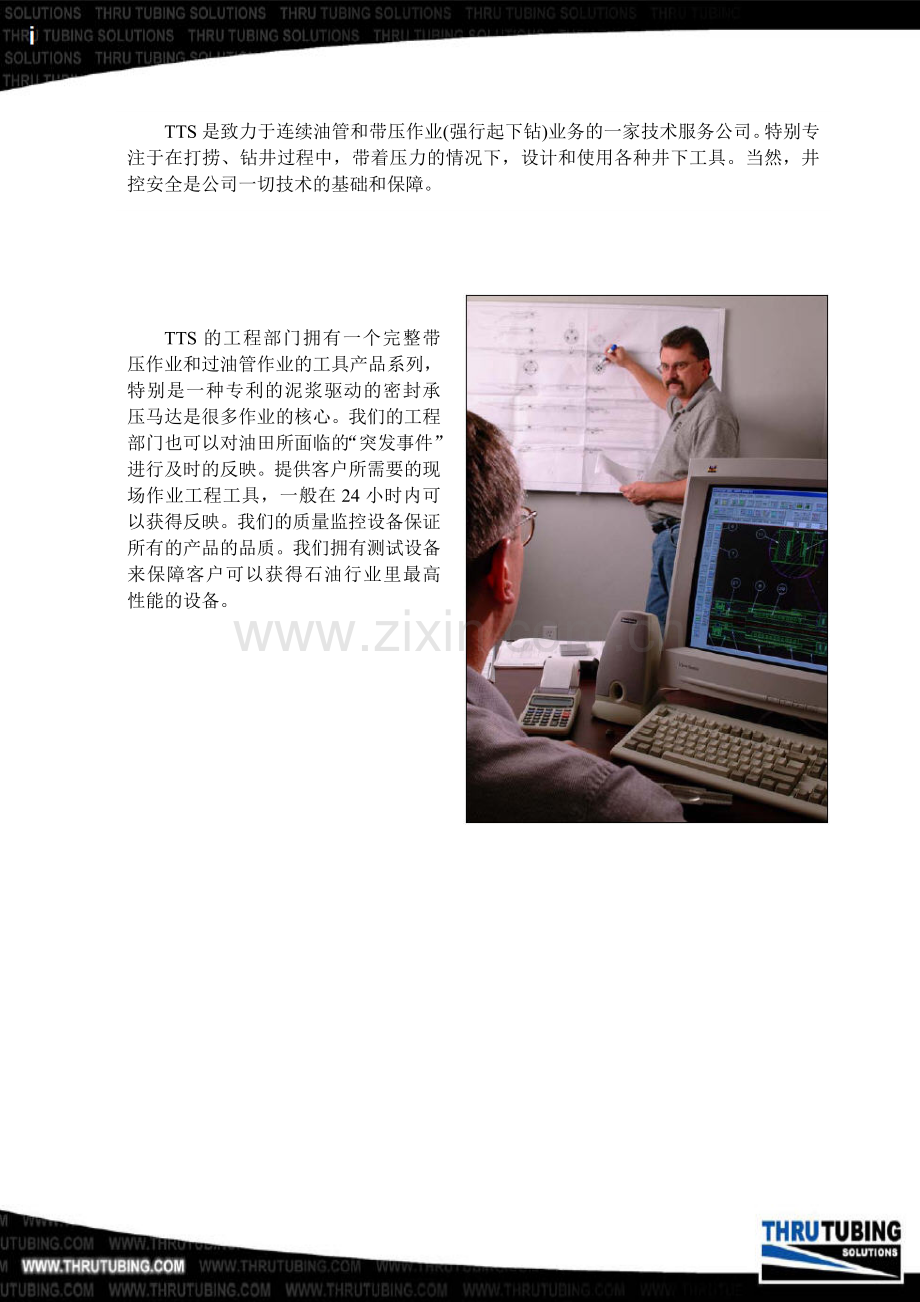

TTS是致力于连续油管和带压作业(强行起下钻)业务的一家技术服务公司。特别专注于在打捞、钻井过程中，带着压力的情况下，设计和使用各种井下工具。当然，井控安全是公司一切技术的基础和保障。

TTS的工程部门拥有一个完整带压作业和过油管作业的工具产品系列，特别是一种专利的泥浆驱动的密封承压马达是很多作业的核心。我们的工程部门也可以对油田所面临的“突发事件”进行及时的反映。提供客户所需要的现场作业工程工具，一般在24小时内可以获得反映。我们的质量监控设备保证所有的产品的品质。我们拥有测试设备来保障客户可以获得石油行业里最高性能的设备。

目录
旋转服务
一、TITAN马达
二、硬制合金钻头
三、钻头--热聚晶金刚石、牙轮钻和金刚石
四、磨鞋
五、双刃井下括眼钻头
连续油管输送支持工具
一、外置卡瓦式连续油管连接器
二、滚动式抗旋转连接器
三、双向止回阀
四、液压切断器
五、各种马达头总承
六、各种井内循环作业使用的异型接头
七、靴式打捞蓝
八、同步旋转接头
九、短节定位器
十、机械弓形弹簧扶正器
十一、可传递扭距密封转向接头（万向结）
十二、安全接头（快速接头）
十三、文丘里管金属蓝
十四、液压坐封工具
十五、牵引震动工具
研磨 切割-射孔技术
一、高速研磨切刀
二、高速研磨钻孔技术
运行、修补服务
一、连续的连续油管打捞筒
二、剪切或修正打捞筒
三、打捞筒和打捞矛
四、密封短节
五、释放矛（打捞矛）
六、JDC释放打捞筒
七、过泵钢丝矛和爪
八、放置钻杆
冲击服务
一、水平井紧凑型震击、拖动器
二、重钻杆
三、带推力钻头
带压作业的配属设备
一、防喷出单流阀
二、防喷钻头短节
三、滑套钻头短节
四、带压作业止回阀
五、卸压阀
六、特殊油管和钻管的短节
七、过泵锁定装置
洗井附属工具
一、滚动式连接器
二、止回阀
三、密封万向接头
四、洗井喷嘴
五、防喷洗井喷嘴
六、旋转洗井工具
连续电缆设备
一、地面堵头
二、电缆接头
移动海洋工作工作间
底部钻具组合介绍

旋转服务

一、TITAN马达
1、 止推垫圈、轴承
2、 密封轴承组
3、 可在高温井和氮气使用下应用
4、 抗冲击和震动能力强
5、 侧向载荷强度

这种高性能马达的设计除了可以使用在井下作业和连续油管作业时，还有其他广泛的用途。它可以在需要的井下操作环境下，提供持续的可靠的服务。比如：水平井作业时，反复的冲击和侧向加压。其中有一项专利技术，舍弃传统的滚柱和滚珠轴承，因此可以避免冲击造成的损坏。它使用的是一套在一个密封油浴里的自润滑的套筒和垫圈轴承。这种马达经过多年的现场使用证明有极强的可靠性和经济性。

二、硬制合金钻头
1、 可以定制尺寸
2、 可钻水泥
3、 可钻废弃的金属桥塞
4、 可钻复合堵塞
5、 除垢钻进
6、 裸眼钻井

我们可以根据客户的情况，提供一个整体的分析，以提供在限定条件下的钻头的形状和尺寸。

三、钻头--热聚晶金刚石、牙轮钻和金刚石
1、 标准连接
2、 各种尺寸
3、 天然或者聚晶金刚石

可以根据客户的要求来料加工各种牙轮钻头。

四、磨鞋
1、 可以定制尺寸
2、 可连接冲管
3、 使用高强度合金

硬合金的高强度磨鞋可以用来磨铣桥塞、堵塞器、缩定装置、连续油管、电缆工具钢丝等。捞工具专家确定整体的方案和磨鞋的特殊形状。

五、双刃井下括眼钻头

1、 独特的客户要求设计刃
2、 可替换的磨铣头
3、 刃体可以液体清洁

可以用来钻水泥、沙子、水垢、桥塞。这种工具是用来和液压马达以及带扣油管配套使用的。井下括眼钻头工作原理是：由泵压强制活塞推动并推动刃体。当液体流过工具的时候刃体就持续的受到清洁。当泵送液体停止时，刃体就收回管体。这种设计使这种工具与其他的设计方式比，保护刃体，更为可靠。

连续油管输送支持工具

一、外置卡瓦式连续油管连接器
1、 卡瓦式结构
2、 扭矩传递

连续油管连接器是用来提供井下工具总成与连续油管末端连接的方式。这种卡瓦式连接方式是把张力和扭矩力从连续油管传递给井下总成的最佳方式。

二、滚动式抗旋转连接器
1、 扭矩传递
2、 外径光滑

可以提供最佳的扭矩传递能力同时保证满足简单安装的需求

三、双向止回阀
1、 油井内压力控制
2、 投球使用中有最大的通径
3、 起下油管双向起作用

为连续油管在井筒中起下时，提供一种封闭方式。也可以用来防止井下工具总成的液体喷出。

四、液压切断器

1、 传导扭矩力
2、 标准的内部可打捞结构
3、 可以抗震动作业的冲击

当连续油管与井下的工具总成分离时，如果连续油管在井筒里被卡住，液压切断器就成为最基本的工具。它有内部“隐藏”的切断螺丝。这个设计既可以防止普通作业时的断开，又可以保证需要时的及时启动，具有很强的耐用性。

五、各种马达头总承
1、 卡瓦连接
2、 双活页闸阀
3、 标准的打捞外形
4、 没有暴漏的切断螺钉

马达头总成是一个多功能工具。最初是用做驱动井下马达。马达头总成和连续油管连接器、双向回压阀、液压切断器可以组成一套紧凑的工具系统。它减少了井下工具串的总长度。减小了施工风险，减少了设备的润滑需求，同时使连续油管注入头的安装更为安全。

六、各种井内循环作业使用的异型接头

1、 减少马达磨损
2、 循环通道
3、 双通道以防止断裂的风险

循环接头位于井下马达的上部，主要是是为液体在油套环形空间循环提供方式。通过投球来实现启用。

七、靴式打捞蓝
1、 收集散失的碎屑
2、 光滑的结构
3、 液体可以通过

主要是用来收集大的、不能通过常规循环清除的井筒碎屑。原理是：液体在管裙边和心轴之间产生一个流速的变化，使碎屑可以掉入空间里。

八、同步旋转接头
1、 密封总成

2、 扭矩传递的能力
3、 可选择的同步装置

可以使很长的连续油管井下总成与连续油管连接器同步。同时可以选择在旋转接头处旋转，而不是需要旋转整个井下工具总成。

九、短节定位器
1、 双向指示
2、 扭矩传递
3、 液体可以通过

是一种很简单的深度定位装置。

十、机械弓形弹簧扶正器
1、 校正工具串居中
2、 液体可以通过

3、 很大的扩张性

当井下钻具组合在大的套管、油管里通过了一个小的内径时，用来进行居中校正。

十一、可传递扭距密封转向接头（万向结）

1、 密封结构
2、 360度的转向
3、 扭矩传递能力

保障能传递扭矩力，同时对于隆起的井下工具总成提供一定的灵活性，并减少不需要的侧向纽矩。该工具是密封的，可以通过液体，能保证在它下端的井筒洗井或者液压工具的使用。

十二、安全接头（快速接头）

1、 安全、方便的装配工具
2、 减少额外的紧固
3、 注入头下有限的安装时间

该设计使较长的设备组装不需要顶部紧固，同时能提供安全的工作环境，并减少在连续油管注入头下的工作时间。

十三、文丘里管金属蓝

1、 移除散落的碎屑
2、 各种长度
3、 可以选择磨铣作业

通过连续油管泵入液体或者氮气产生文丘里运动。这种运动会把底部的碎屑扫入收集篮。指状的抓钩一直可以抓住碎屑直到提出井筒，这个工具可以与液压马达驱动。

十四、液压坐封工具
1、 短的工具长度
2、 可以和标准的堵塞器相兼容
3、 液体可以通过
4、 可以用射孔器驱动

是水平井应用的最佳选择。

十五、牵引震动工具

1、 没有外接的移动部分
2、 很低的维护成本
3、 安装长度更短
4、 氮气可以使用
5、 高温下可以使用

当连续油管推动工具串进入水平段更远的时候，摩擦力致使连续油管和工具摩擦受阻。这种工具可以让工程师降低阻力，把工具送到目的深度。

研磨 切割-射孔技术

一、高速研磨切刀
1、 可以切割油管、掏管、完井、钻管子和接箍
2、 水平井应用
3、 清洁切割、无端部张开的切割
4、 客户自选尺寸

可以放置在切割位置，直接喷射磨蚀液体到管子上。使用titan井下液压马达和一种特殊混合的液体完成。在马达旋转下，切割是非常干净的并没有任何张开的切口。

二、高速研磨钻孔技术
1、 一次运行，多位置钻孔
2、 加厚处钻孔
3、 水平井应用
4、 客户自选尺寸

这种工具使用一种特殊混合的研磨液体，一次可以钻多孔。最高记录是一次钻200多个孔。

运行、修补服务
一、连续的连续油管打捞筒
1、 非常广泛的捕获范围
2、 可以捕获连续油管很大的部位
3、 可以和连续油管或者带丝扣的管子连接

是一个不能释放的工具。

二、剪切或修正打捞筒
1、 修正切割部分
2、 还原油管的伸长和缩颈
3、 取出清洁切割物

用来切割并打捞已经损坏、堵塞或者废弃在油井中的连续油管。

三、打捞筒和打捞矛
1、 特殊的打捞导向筒和抓
2、 标准或者非常规尺寸的导向
3、 高效螺纹的顶部短节

从1/21到4范围很广泛

四、密封短节
1、 油管或者连续油管
2、 5000psi压力下

该短节使用时放在打捞篮等工具的上部。在工具串和落鱼之间，以便循环

五、释放矛（打捞矛）
1、 持续的液体通过能力
2、 可以抗高拉张
3、 敲击释放（机械）
4、 液体释放方式（液压）

由于有内捞颈结构，可以用来打捞设备。不同的释放的方式有不同的用途。

六、JDC释放打捞筒
1、 有液压和机械两种方式

2、 可以抗高强度敲击
3、 泵送通过能力

用来抓住一些探管内的落鱼。使用连续油管可以泵入液体通过工具。沙子和碎屑可以被循环出去，暴漏落鱼的鱼顶。一旦鱼顶被抓住，就可以用力提出。在移动落鱼是有时使用震动器帮助移动。

七、过泵钢丝矛和爪
1、 捕获掉下的电缆
2、 可以泵入液体

工具上的倒刺可以用来抓获电缆等井内物体。

八、放置钻杆

1、 用来放置长的井下总成
2、 外径和连续油管的外径匹配

可以调节井下工具的长度

冲击服务

一、水平井紧凑型震击、拖动器
1、 低的再次击发力
2、 水平井工程服务应用
3、 位置不确定
4、 高抗冲击

可以推动或者拉动工具串，由于低的再次击发力，非常适合在推动工具能力很弱的水平井中使用。通过改变力量来控制震动器。

二、重钻杆

1、 在使用震击器时增加冲击
2、 客户可选
3、 允许更大的敲击效果

在使用震击器或者加速器时，可以增加对落鱼的冲击。

三、带推力钻头

1、 旋转加压工具
2、 可以选择不旋转的模式

液压驱动的钻头压力器可以在起下时清除它遇到的杂物。

带压作业的配属设备
一、防喷出单流阀
1、 投球击发启动

2、 简单的球形单向阀
3、 铝制内衬
4、 标准油管连接方式

最初是为带压强行起下钻作业设计。这种工具可以实现带压力的情况下进行起下油管。当油管到达地面的时候，投球，泵液体加压到工具。铝制的内衬锁定装置剪切并释放。

二、防喷钻头短节
1、 投球击发启动
2、 扭矩传递
3、 平衡活塞
4、 标准连接
5、 高应力强度

最初是为带压强行起下钻作业设计。使用时与钻头或磨铣头连接。当完成了钻进操作并把油管运输到地面的时候，投球并泵液体到工具。公司提供三种类型密封的钻头短接：单片、双片和球形单流阀。

三、滑套钻头短节
1、 投球击发启动
2、 扭矩传递
3、 平衡活塞
4、 标准连接
5、 高应力强度

四、带压作业止回阀

1、 双片结构
2、 双饼（双层）结构
3、 特氟龙球座
4、 标准连接
5、 没有球和球座结构

提供了一种可靠的井控的方法。这种工具一般安装在工具串的下端，防止液体或者气体进入油管。双片结构可以允许钢球通过。

五、卸压阀

1、 放压的安全的方法
2、 止动螺母压力密封
3、 大的旁通

用来安全排放压力

六、特殊油管和钻管的短节
1、8圈的高效螺纹

2、钻管连接
3、设计结构变化广泛

可以有各种油管和钻杆的短节。一般使用双片结构的密封锁。

七、过泵锁定装置

1、 双片结构
2、 使用标准的短节
3、 试井钢丝放置并回收
4、 补偿特点

用来更换、移动止回阀。可以通过试井钢丝来进行放置和回收。

洗井附属工具
一、滚动式连接器

连续油管和井下总成的一种简单的连接方式。是连续油管的附属工具。

二、止回阀
1、 可替换衬管
2、 双片结构
3、 井下电视配合使用

作为一种井下安全阀，防止液体向上流入连续油管。所有的内部结构都可以更换，也可以更换整套的阀门。有不同结构的止回阀。

三、密封万向接头
1、360度转动
2、抗拉强度

对于有隆起的井下总成可以便于使用。

四、洗井喷嘴
1、 高速喷嘴
2、 各种角度和尺寸

用来清洁油管内部。当液体流过喷嘴的时候，喷射产生。选择合适的喷嘴尺寸、合适的喷嘴的流动速度，可以清除盐、砂、泥、铁锈、水垢等。

五、防喷洗井喷嘴
1、 平衡活塞

2、 高速喷嘴
3、 主动锁定机构

可以在循环井筒时清洗碎蟹和沙子等固体。使用球形单向阀阻止液体进入连续油管。当到达指定的位置时，泵入钢球到工具，释放机械装置。

六、旋转洗井工具

1、 自旋转
2、 可替换的喷洗头
3、 不锈钢结构
4、 标准连接
5、 可控的粘滞连接头

连续油管的专用设备。有在水动力驱动下旋转的喷嘴头，旋转速度由高压水龙头的粘性游壬控制。用来清洁表面，用来清洁各种污垢。

连续电缆设备
一、地面堵头
1、 地面堵头压力可以达到15000psi
2、 单个或者多传感器电缆

用来连接井下出来的测井电缆。

二、电缆接头
1、 专利的减震系统
2、 单个或者多传感器电缆

3、 全压力控制

为连续油管和测井提供连接工具。设计有减切销钉，可以安全切断。同时使用一个电缆旁通短节，包括两片单流阀，防止液体倒流。

移动海洋工作工作间

1、18尺的拖车
2、制冷、制热空调
3、发电机
4、工房
5、工具库房
6、手用工具
7、空气压缩机
8、老虎钳
9、液压机

底部钻具组合介绍

一、TTS使用连续油管和井下液压马达来钻水泥、沙子、页岩和其他固体。马达和磨具的选择是很重要的。

底部钻具组合介绍

二、TTS使用连续油管和井下液压马达来钻复合堵塞器、铸铁堵塞器等。巨型马达的使用，使双向拖动震动器，从而极大的减少了堵塞的事件。

底部钻具组合介绍

三、TTS使用文丘里打捞篮和井下马达来清洁鱼顶。

底部钻具组合介绍

四、TTS使用喷射洗井工具来清除碎屑

底部钻具组合介绍

五、TTS使用连续油管带的打捞篮来抓住落物或者拖动机械总成，循环砂子并清除落鱼的碎屑。
