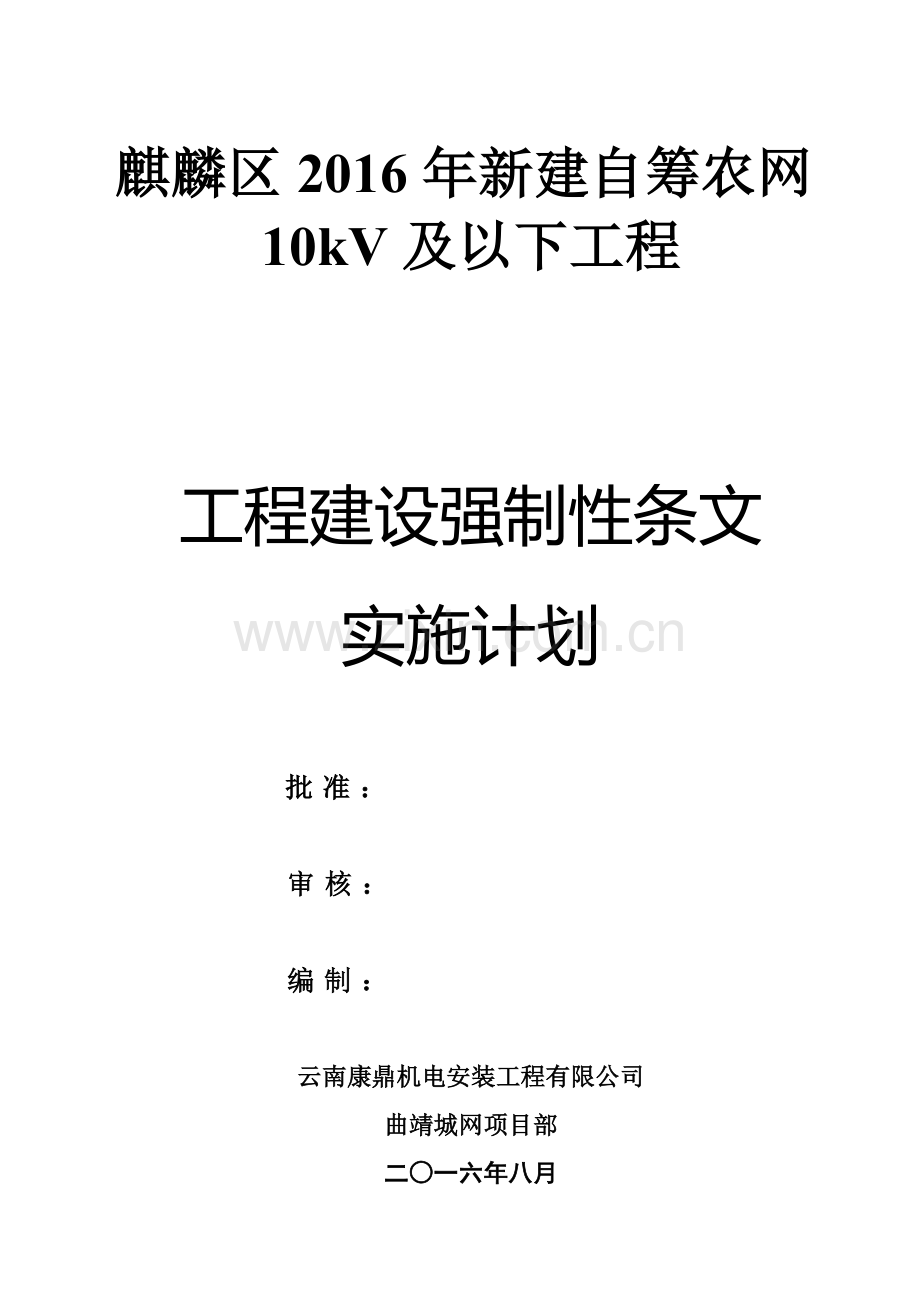

工程建设强制性条文实施计划.docx

麒麟区2016年新建自筹农网10kV及以下工程

工程建设强制性条文
实施计划

批准：

审核：

编制：

云南康鼎机电安装工程有限公司
曲靖城网项目部
二○一六年八月

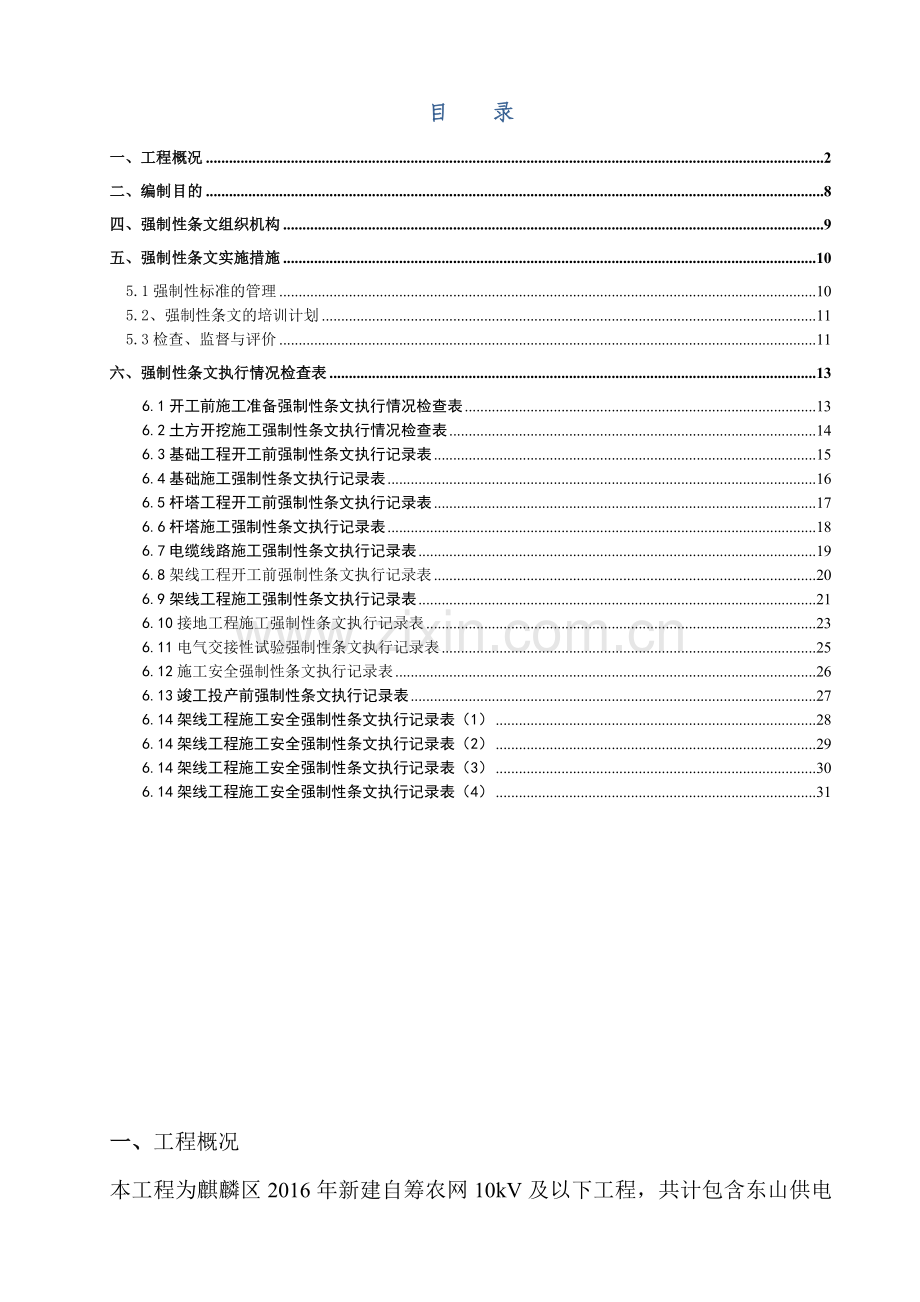

目 录
一、工程概况 2
二、编制目的 8
四、强制性条文组织机构 9
五、强制性条文实施措施 10
5.1强制性标准的管理 10
5.2、强制性条文的培训计划 11
5.3检查、监督与评价 11
六、强制性条文执行情况检查表 13
6.1开工前施工准备强制性条文执行情况检查表 13
6.2土方开挖施工强制性条文执行情况检查表 14
6.3基础工程开工前强制性条文执行记录表 15
6.4基础施工强制性条文执行记录表 16
6.5杆塔工程开工前强制性条文执行记录表 17
6.6杆塔施工强制性条文执行记录表 18
6.7电缆线路施工强制性条文执行记录表 19
6.8架线工程开工前强制性条文执行记录表 20
6.9架线工程施工强制性条文执行记录表 21
6.10接地工程施工强制性条文执行记录表 23
6.11电气交接性试验强制性条文执行记录表 25
6.12施工安全强制性条文执行记录表 26
6.13竣工投产前强制性条文执行记录表 27
6.14架线工程施工安全强制性条文执行记录表（1） 28
6.14架线工程施工安全强制性条文执行记录表（2） 29
6.14架线工程施工安全强制性条文执行记录表（3） 30
6.14架线工程施工安全强制性条文执行记录表（4） 31

一、工程概况
本工程为麒麟区2016年新建自筹农网10kV及以下工程，共计包含东山供电所树雄村台区新建工程等24个单项工程。
(1) 东山供电所卑舍村委会卑舍村台区新建工程
10kV线路路径情况：卑舍村委会卑舍村台区配变电源进线从10kV卑舍线35A号杆支线12号杆T接。10kV卑舍线35A号杆支线12号— 向东至卑舍村委会卑舍村台区，安装315kVA变压器一台。
（2）东山供电所独木村委会咱得村台变新建工程
10kV线路路径情况：独木村委会咱得村台区配变电源进线从10kV独木线73号杆支线3号杆T接。10kV独木线73号杆支线3号杆— 向西至独木村委会咱得村台区，安装100kVA变压器一台。
（3）东山供电所戈比黒村配变台区新建工程
10kV线路路径情况：戈比黒村村配变台区配变电源进线从10kV卑舍线30#杆T接。10kV卑舍线30#杆T接— 戈比黒村村配变台区，安装200kVA变压器一台。
（4）东山供电所克以黑村台区改造工程
克以黑村台区供电户数242户，每户4kW，同时系数取0.2，功率因素取0.9，经计算负荷为307.3kW。选取自然增长率为5%。预计2020年，用电负荷为392.2kW，因为东山供电所计划以后再将台区分割，故增容SH15-315/10型变压器1台，新装JP柜共计1台，考虑户表集抄，新装配变监测终端1套。10kV电源10kV水井线104号杆支线04号加杆安装变压器，低压线路长3.486km，其中0.4kV线路全长2.228km、0.22kV全长1.258km;0.4kV线路导线采用JKLYJ-1kV-120长1.41km、采用JKLYJ-1kV-70长0.818km；0.22kV线路导线采用JKLYJ-1kV-70；下户线BLVV-16路径长1.88km,BLVV-35路径长2.46km；新立电杆67基“一户一表”改造户数共242户。
（5）东山供电所树雄村台区新建工程
10kV线路路径情况：树雄村配变台区电源进线从10kV拖古线109.24号杆处T接。10kV拖古线109.24杆 —向北跨越农田树雄村配变台区，安装100kVA变压器一台。
（6）东山供电所小落白村台区改造工程
架设0.4kV线路全长1.124km， 0.4kV线路导线采用JKLYJ-1kV-70。新立电杆21基，新立铁塔1基，利旧电杆1基。
（7）三宝供电所新建乡箐村2号公变台区工程
10kV线路路径情况：在10kV文明线19号杆支线104#至105#杆之间新增一基104+1#杆作为T杆接入，0.4kV线路路径情况：本期新建50kVA变压器一台，0.4kV共出线2回，并拆除1#A4杆段低压线路及杆塔。
（8）西山供电所红庙六组台区新建工程
新装SH15-200kVA变压器1台，台区电源由10kV王家山变电站10kV红庙Ⅱ回30.1号杆支线01号杆接入，本工程新立12米杆4基，本工程新立新架设JKLGYJ-10kV-70/10导线35米，新架设0.4kV线路170米，采用；JKLYJ-1kV-120导线架设。
（9）西山供电所红庙七组台区新建工程
新装SH15-200kVA变压器1台，台区电源由110kV王家山变电站10kV红庙Ⅱ回30.1号杆支线04号杆接入，该项目新立电杆5基。新架设ZC-YJV22-8.7/15-3*70电缆20米，新出1回0.4kV线路，新架设0.4kV线路108米，采用；JKLYJ-1kV-120导线架设。
（10）西山供电所红庙五组公变台区新建工程
新装SH15-315KVA变压器3台， 1#台区电源由110kV王家山变电站10kV红庙Ⅰ回线43#杆处T接接入，2#配变台区电源进线从110kV王家山变电站10kV红庙Ⅱ回线30#杆支线22号杆处T接,3#配变台区电源进线从110kV王家山变电站10kV红庙Ⅱ回线30#杆支线29号杆处T接处T接,1、需要敷设ZC-YJV22 8.7/15kV-3*70电缆486m，采用电缆埋管敷设，新立12米电杆6基新建10kV架空线20米（JKLGYJ-10kV-70/10)。
(11) 西山供电所龙王庙台区新建工程
新装SH15-315kVA变压器1台,台区电源由110kV王家山变电站潇湘水库线28.4#塔接入，新立12米电杆10基，新架设JKLGYJ-10kV-70/10导线591米（亘长）,新出2回0.4kV线路，新立12米电杆4基，大10米电杆1基，新架设JKLYJ-1kV-120导线280米（亘长），沿墙敷设JKLYJ-1kV-70导线282米。
(12) 沿江供电所牛街一组2号公变台区新建工程
搬迁并安装S13-400kVA变压器1台,1#台区电源由110kV城南变电站10kV沿江65#塔搭接， 新立12米电杆6基，15米电杆1基，新架设JKLGYJ-10kV-70/10导线196米（亘长）,每个台区新出两回0.4kV线路，该工程新立12米电杆35基，新架设0.4kV线路4493米。其中架设JKLYJ-1kV-120导线584米，JKLYJ-1kV-70导线3909米,新装户表278户。
(13) 沿江供电所水寨二组公变台区新建工程
新装SH15-315kVA变压器2台,台区电源由搭火杆：1#变压器电源进线从110kV城南变电站10kV平安路Ⅰ回线文笔路支线#02杆T接接入，2#变压器电源进线从110kV城南变电站10kV平安路Ⅰ回线文笔路支线#01杆接入， 新立φ190-12m电杆2基,新立φ190-15m电杆1基.新敷埋管设ZC-YJLV22-8.7/15kV-3×70电缆55米,每个台区新出2回0.4kV线路，、新架设JKLYJ-1kV-120导线220米（亘长），导线接原0.4kV线路。
(14) 沿江供电所水寨一组公变台区新建工程
新装SH15-315kVA变压器1台,台区电源由110kV城南变电站10kV平安路Ⅰ回线文笔路支线#01.02杆接入，新立φ190-12m2基。新架设JKLGYJ-10kV-70/10导线30米（亘长）,新出1回0.4kV线路，路径长度61米，用ZC-YJV22-0.6/1kV-4×120电缆敷设（埋管敷设43米），电缆接通原有0.4kV线路，新立φ190-10m电杆1基，架设BLVV-95导线（导线沿用）18米。
(15) 沿江供电所西海上河新村公变台区工程
本工程架设沿墙0。2kV线路2310m，安装一户一表55户。
（16）沿江供电所庄家圩5组公变台区新建工程
新装SH15-315kVA变压器1台，台区电源由110kV城南变电站沿江线庄家圩支线A42.2杆接入，新立φ190-12m电杆3基，新架设JKLGYJ-10kV-70/10导线83米（亘长）
新出两回0.4kV线路，新架设0.4kV线路JKLYJ-1kV-70导线1835米（亘长），JKLYJ-1kV-120导144米（亘长）。新架设0.22kV线路JKLYJ-1kV-70导线25米（亘长），新立φ190-12m电杆7基，新立Y90加强型13m铁塔1基，新装户表152户。
(17) 西山供电所麻黄新增配变工程
①新建麻黄七村新庄配电台区3#公变（暂命名），变压器为S13-M-400kVA，并新建JP-400kVA配电柜1台。台区电源由10kV廖廓北路段线车厢厂支线#7塔接入，需新排管敷设ZC-YJV22-8.7/15kV-3×70 电缆，长度约140米, 新建麻黄七村新庄3#配电台区需新建0.4kV架空线路路径长129米，导线采用JKLYJ-1kV-240mm²，需沿墙敷设0.4kV线路，路径长848米，导线采用JKLYJ-1kV-120mm²。
②麻黄新增4#配变：新建麻黄七村新庄配电台区4#公变（暂命名），变压器为S13-M-400kVA，并新建JP-400kVA配电柜1台。台区电源由10kV廖廓北路段线车厢厂支线#17塔接入，需新架空10kV线路，导线采用JKLYJ-70，路径长约15米,新建麻黄七村新庄配变4#台区需新建0.4kV架空线路路径长236米，导线采用JKLYJ-1kV-240mm²，需沿墙敷设0.4kV线路，路径长836米，导线采用JKLYJ-1kV-120mm²。
(18) 越州供电所关旗营村台区新建工程
10kV线路路径情况：越州供电所关旗营村台区新建工程电源进线从35kV茨营变电站10kV茨营线于#53杆支线#5杆T接，10kV茨营线于#53杆支线#5杆—新建关旗营村配变台区工程— 低压出线供电区域。本工程安装315kVA变压器一台，10kV线路采用JKLGYJ-10kV-70导线线路路径长0.353km，组立10kV电杆8基、拉线2组。新建0.4kV线路路径长2.6km，组立电杆13基、铁塔2基、拉线6组。
（19）越州供电所阿土寨村台区新建工程
本工程新建阿土寨2#台区，变压器为200kVA台区，台区电源由10kV燎浒线T接，新建10kV线路采用JKLGYJ-10kV-70导线线路路径长0.063km，组立10kV电杆3基、拉线2组。新建0.4kV线路路径长0.718km，导线采用JKLYJ-1Kv-70导线，组立0.4kV电杆7基、拉线6组。新建0.22kV线路路径长0.075km，导线采用JKLYJ-1Kv-70导线。
（20）越州供电所张官营村台区新建工程
本工程新建张官营2#台区，变压器为200kVA，台区电源由10kV和平线86号杆T接，新建10kV线路采用JKLGYJ-10kV-120导线线路路径长0.501km，组立10kV电杆13基、拉线1组。新建0.4kV线路路径长0.756km，导线采用JKLYJ-1kV-120 501m 、JKLYJ-1kV-70 255m，组立0.4kV电杆6基、拉线5组。
（21）越州供电所坡上村台区新建工程
10kV线路路径情况：越州供电所坡上村台区新建工程从35kV越州变电站 10kV黄泥堡线于#42杆处T接，新架设10kV至新建坡上村配电台区。新增变压器为200kVA，新建10kV线路采用JKLGYJ-10kV-70导线线路路径长0.275km，组立10kV电杆6基、铁塔2基、拉线3组，新建0.4kV线路路径长1.129km，导线采用JKLYJ-1kV-70，组立 0.4kV电杆19基、铁塔1基、拉线7组。
（22）越州供电所舟上村新增配变工程
10kV路径方案情况：由35 kV越州变电站10kV和平线28号杆支线20号杆T接，新建10kV线路至新增变压器；另一条由35 kV越州变电站10kV和平线28号杆支线18号杆T接，至原有配变处，拆除原有配变的10kV供电线路。400V方案及通道：新增变压器出两回低压线路为新农村建设新增负荷供电（新增37户），主要采用沿新建住宅楼沿墙敷设的方式。新增变压器为200kVA台区，新建10kV线路采用JKLGYJ-10kV-70导线线路路径长0.530km，组立10kV电杆12基、拉线6组。新建0.4kV线路路径长1.064km，导线采用JKLYJ-1kV-70，组立0.4kV电杆2基、拉线2组。
（23）三宝供电所三宝集镇台区新建工程
本工程为三宝供电所三宝集镇6#台区改造工程新增变压器为200kVA，新建10kV线路采用JKLGYJ-10kV-70导线线路路径长0.08km，组立10kV电杆2基，新建0.4kV线路路径长0.89km，导线采用JKLYJ-1kV-70，更换0.4kV电杆2基。
（24）三宝供电所团山台区新建工程
10kV路径方案情况：新增公变由10kV青峰线搭火，新增变压器为100kVA，新建10kV线路采用JKLGYJ-10kV-70导线线路路径长0.239km，组立10kV电杆6基、拉线3组，新建0.4kV线路路径长0.437km，导线采用JKLYJ-1kV-70，组立 0.4kV电杆4基、拉线3组。
工程名称：麒麟区2016年新建自筹农网10kV及以下工程
建设单位：云南电网公司曲靖供电局
设计单位：曲靖浩晨电力工程设计有限公司
监理单位：昆明凯诚达电力工程监理咨询有限公司
施工单位：云南康鼎机电安装工程有限公司
建设地点：云南省曲靖市麒麟区
合同工期：预计2016年9月1日开工；2016年12月31日完成工程竣工验收。
二、编制目的
为加强南方电网公司输变电工程建设过程控制，强化质量安全责任，规范质量安全及电网安全，以及提高工程质量管理的整体水平，根据法律、法规及相关规定，特制定本计划。本计划适用于“麒麟区2016年新建自筹农网10kV及以下工程”建设的质量安全管理。

三、编制依据
《工程建设标准强制性条文》（汇编）：电力工程部分（2011）
《电力建设安全工作规程 第2部分：架空电力线路》 DL5009.2-2004
《建设工程安全生产管理条列》（国务院第393号）
《建设工程质量管理条列》（国务院令第279号）
《实施工程建设强制性标准监督规定》（建设部令第81号，2000.8.25）
《工程测量规范》 GB50026-2016
《混凝土结构工程施工质量验收规范》 GB50204-2002
《建筑地基基础工程施工质量验收规范》 GB50202-2002
《高压绝缘子瓷件技术条件》 GB772-87
《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-92
《电气装置安装工程母线装置施工及验收规范》 GBJ149-90
《电气装置安装工程高压电器施工及验收规范》 GBJ147-90
《电气装置安装工程接地装置施工及验收规范》 GB50169-2006
《电气装置安装工程盘、柜及二次回路结线施工及验收规范》 GB50171-92
《电气装置安装工程电缆线路施工及验收规范》 GB50168-2006
《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》 GBJ148-90
《电气装置安装工程电气设备交接试验标准》 GB50150

四、强制性条文组织机构
4.1结合目前工程建设安全、质量保证体系，成立以项目经理为第一责任人的“贯彻强条施工控制组”（简称控制组）。

组织机构如下：
组长：徐保国

副组长：李同芳

组员：李大平
组员：吴永明
组员：袁金辉

土建施工队长
线路安装队长

4.1组　长：安排有关人员进行强制性条文的管理工作和质量活动。全面负责本工程的强条的贯彻与实施，并为强制险条文的顺利实施提供资金保障。
4.2副组长：负责本工程强条的工作策划与学习培训，及时掌握工程质量与安全动态，分析问题出现的原因，提出纠正和预防措施。
4.3组 员：负责施工过程的控制，及时向组长与副组长反馈施工动态，必要时采取纠正和预防措施；依据《强制性条文检查\执行记录表》的内容，加强学习、监督与奖罚力度；同时协助副组长做好全员强制性条文的交底与技术培训工作。
4.4施工队负责人：严格按照规程、规范、措施手册及有关规定进行施工操作，做好一检和工序交接检验工作，并做好施工质量原始记录。
五、强制性条文实施措施
5.1强制性标准的管理
5.1.1项目部质安科、技术科负责收采购齐全与本工程相关的强制性条文标准，形成强制险条文标准清单，随着工程的进展，清单要不断的进行更新。
5.1.2做好标准的及时发放，并做好领用台账。
5.1.3标准清单要进行动态跟踪管理，随时掌握新标准发布和老标准修订的信息，有新标准时要做到及时更新，作废的及时删除，以保证现行有效；随新标准发布及时更新清单；每个分部工程开工前要做一次评审确认。
5.1.4标准更新的信息要及时传递，在没有收回原来的旧标准之前严禁发放新的标准。
5.1.5新标准发布后，要组织进行培训学习并贯彻实施，学习记录和执行记录要体现在有关的工程技术文件资料中。
5.1.6在有效标准清单的标准中收集整理与本专业相关的国家现行有效的工程建设标准强制性条文及电力行业、南方电网公司要求执行的全部条文，作为工程建设中执行、检查、监督的依据。
5.2、强制性条文的培训计划
每个分部工开工前，都要对组织一次培训，培训由项目总工组织，宣讲贯彻《强制性条文》的重要性和必要性、提出贯彻执行强条文的部署和开展方法。培训通过各种讲座、报告会、专业班组要结合工作实际，系统学习《强制性条文》，做到边学习边落实；充分利用广播、黑板报、墙报等立、平面媒体做到贯彻强条的宣传工作，表彰学习好、学以致用，改近工作，提高工程质量的人和事，使工程形成人人自觉执行《强制性条文》的氛围。
5.3检查、监督与评价
5.3.1检查内容
　 项目部严格应积极城合监理单位共同对施工现场前强条执行情况进行检查，检查内容包括施工资料和施工实体。对照工程《强制性条文》执行清单和检查表内容，逐项进行检查。对检查出的问题必须记录在案，责令施工队在规定的时间内整改完成。整改完成后上报监理部，由监理组织复查，直至最终符合《强制性条文》为止。
5.3.2检查方式
5.3.2.1重点关键部位日常检查
　　执行强制性条文要纳入日常工作检查中，加强分项工程执行情况的检查。只有保证分项工程的完全执行强条，整个工程就有了保障。主要加强日常人身安全和设备安全以及环境保护的检查，强制性条文规定的各项安全和环境要求，都要做为安全文明施工日常检查的内容。
5.3.2.2阶段性自查
项目部定期开展自查工作，主要对工程中执行强条出现的重大和普遍存在的问题做处理。把握工程总体执行情况，并领导工程强条执行工作。单位工程提交监理验收时，项目部同时提交强制性条文实施情况自查表与工程强条检查报告。监理单位通过对我项目部强条落实情况组织进行核实检查。
5.3.2.3监督检查、考核与评价
项目部对现场的监督检查，主要依据《强制性条文检查\执行记录表》中的各项内容，对违反工程建设标准强制性条文及工程建设中出现质量通病的，施工过程中未执行相关措施的，施工队要立即整改，对因整改不利造成影响的要进行通报。

六、强制性条文执行情况检查表

6.1开工前施工准备强制性条文执行情况检查表
工程名称
麒麟区2016年新建自筹农网10kV及以下工程
施工标段

施工单位
云南康鼎机电安装工程有限公司
项目经理
徐保国
序号
强 制 性 条 文 内 容
执 行 要 素
执 行 情 况
相 关 资 料
《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-92

1
1.0.1条 架空送电线路工程必须按照批准的设计文件和经有关方面会审的设计施工图施工。当需要变更设计时，应经设计单位同意。
设计文件已经过批准

初设审查批复文件
工程设计文件
设计施工图已经有关方会审

施工图会审纪要
变更设计已经设计单位同意

设计变更文件
2
1.0.2条 架空送电线路工程测量及检查用的仪器、仪表、量具等，必须经过检定，并在有效使用期内。
经纬仪全部检定并在有效期内使用

计量器具台帐、检定合格证
全站仪全部检定并在有效期内使用

计量器具台帐、检定合格证
钢卷尺已经检定并在有效期内使用

计量器具台帐、检定合格证
游标卡尺已经检定并在有效期内使用

计量器具台帐、检定合格证
扭力扳手已经全部检定并在有效期内使用

计量器具台帐、检定合格证
接地电阻仪已经全部检定并在有效期内使用

计量器具台帐、检定合格证
（其他检定器具）

计量器具台帐、检定合格证
3
2.0.1 架空送电线路工程使用的原材料及器材必须符合下列规定：
⑴有该批产品出厂质量检验合格证书。
原材料合格证齐全有效

导线质量合格证、地线质量合格证、光缆质量合格证、绝缘子质量合格证、金具质量合格证、环网柜及分支箱出产质检证明及合格证
项目部质检员：
年 月 日
专业监理工程师：
年 月 日

6.2土方开挖施工强制性条文执行情况检查表
工程名称
麒麟区2016年新建自筹农网10kV及以下工程
施工标段

施工单位
云南康鼎机电安装工程有限公司
项目经理
徐保国
序号
强 制 性 条 文 内 容
执 行 要 素
执 行 情 况
相 关 资 料
《建筑地基基础工程施工质量验收规范》（GB 50202-2002）

（

GB 50202

—

2002

）
（

GB 50202

—

2002

）
1
7.1.3 土方开挖的顺序、方法必须与设计工况相一致，并遵循开槽支撑，先撑后挖，分层开挖，严禁超挖的原则。
施工技术措施

施工技术措施
顺序、方法

2
7.1.7 基坑（槽）、管沟土方工程验收必须确保支护结构安全和周围环境安全为前提。当设计有指标时，以设计要求为依据，如无设计指标时应按表7.1.7 （见本部分表A.1 的规定执行。
基坑变形

周边环境安全

项目部质检员：
年 月 日
专业监理工程师：
年 月 日

6.3基础工程开工前强制性条文执行记录表
工程名称
麒麟区2016年新建自筹农网10kV及以下工程
施工标段

施工单位
云南康鼎机电安装工程有限公司
项目经理
徐保国
序号
强 制 性 条 文 内 容
执 行 要 素
执 行 情 况
相 关 资 料
《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-92
1
1.0.3条　采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。
检验单位资格满足要求

检验单位资格文件
合格证齐全有效

地脚螺栓出厂质量合格证
插入角钢出厂质量合格证
合格证书及批次复检报告齐全有效

基础钢筋质量合格证
钢筋批次复检报告
基础钢筋焊接工艺检验报告
水泥出厂质量合格证、水泥出厂检验报告
水泥批次进场复检报告
砂批次进场复检报告
碎石批次进场复检报告
2
2.0.2条 基础混凝土中掺入外加剂时应符合下列规定：
1 基础混凝土中严禁掺入氯盐。
基础混凝土严禁掺入氯盐

外加剂检验报告
城合比报告

项目部质检员：
年 月 日
专业监理工程师：
年 月 日

6.4基础施工强制性条文执行记录表
工程名称
麒麟区2016年新建自筹农网10kV及以下工程
施工标段

施工单位
云南康鼎机电安装工程有限公司
项目经理
徐保国
序号
强 制 性 条 文 内 容
执 行 要 素
执 行 情 况
相 关 资 料
《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-92
1
1.0.1条 当需要变更设计时，应经设计单位同意。
经设计同意

设计变更文件
2
2.0.3条 试块应在现场从浇筑中的混凝土取样制作，其养护条件应与基础基本相同。
试块在现场制作

试块报告
同条件养护

试块报告
3
3.0.5条 混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定：
（1）每拌制100盘且不超过100m3的同城合比的混凝土，取样不得少于一次；
（2）每工作班拌制的同一城合比的混凝土不足100盘时，取样不得1少于一次；
（3）每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。

按规范要求制作

基础试块强度试验台帐及试验报告
基础试块强度试验台帐及试验报告
基础试块强度试验台帐及试验报告

基础试块强度试验台帐及试验报告
4
9.1.2 隐蔽工程的验收检查应在隐蔽前进行。以下内容为隐蔽工程：
1 基础坑深及地基处理情况。
2 现浇基础中钢筋和预埋件的规格、尺寸、数量、位置、底座断面尺寸、混凝土的保护层厚度及浇筑质量。
3 预制基础中钢筋和预埋件的规格、数量、安装位置，立柱的组装质量。
在隐蔽前检查

基础隐蔽工程签证单、普通基础和拉线基础分坑及开挖查记录表
基础隐蔽工程签证单、现浇铁塔基础检查及评级记录、现浇铁塔拉线基础检查及评级记录
基础隐蔽工程签证单、装城式基础检查及评级记录
项目部质检员：

年 月 日
专业监理工程师：

年 月 日
6.5杆塔工程开工前强制性条文执行记录表
工程名称
麒麟区2016年新建自筹农网10kV及以下工程
施工标段

施工单位
云南康鼎机电安装工程有限公司
项目经理
徐保国
序号
强 制 性 条 文 内 容
执 行 要 素
执 行 情 况
相 关 资 料
《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-92
1
4.0.6条 当需要变更设计时，应经设计单位同意。
已经设计同意

设计变更文件
2
4.0.7条 架空送电线路工程使用的原材料及器材必须符合下列规定：
1 有该批产品出厂质量检验合格证书。
合格证齐全有效

杆塔出厂质量检验合格证
螺栓出厂质量检验合格证
3
4.0.8条 杆塔组立必须有完整的施工技术设计。组立过程中，应采取不导致部件变形或损坏的措施。
有完整的施工技术设计

杆塔组立施工作业指导书
已采取不导致部件变形或损坏的措施

项目部质检员：

年 月 日
专业监理工程师：

年 月 日

6.6杆塔施工强制性条文执行记录表
工程名称
麒麟区2016年新建自筹农网10kV及以下工程
施工标段

施工单位
云南康鼎机电安装工程有限公司
项目经理
徐保国
序号
强 制 性 条 文 内 容
执 行 要 素
执 行 情 况
相 关 资 料
《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-92
1
5.0.7条　单电杆立好后应正直，位置偏差应符合下列规定：一、直线杆的横向位移不应大于50mm。　二、直线杆的倾斜，35kV架空电力线路不应大于杆长的3‰；10kV及以下架空电力线路杆梢的位移不应大于杆梢直径的1/2。 　三、转角杆的横向位移不应大于50mm。四、转角杆应向外角预偏、紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径
符合规范要求

钢管杆组立检查记录
2
6.1.6 杆塔连接螺栓应逐个紧固，4.8级螺栓的扭紧力矩不应小于表6.1.6的规定。4.8级以上的螺栓扭矩标准值由设计规定，若设计无规定时，宜按4.8级螺栓的扭紧力矩标准执行。螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换

螺栓已按规范要求或设计要求扭紧力矩紧固

钢管杆组立检查记录
滑牙螺栓已更换螺母棱角磨损的螺栓已更换

项目部质检员：

年 月 日
专业监理工程师：

年 月 日

6.7电缆线路施工强制性条文执行记录表
工程名称
麒麟区2016年新建自筹农网10kV及以下工程
施工标段

施工单位
云南康鼎机电安装工程有限公司
项目经理
徐保国
序号
强 制 性 条 文 内 容
执 行 要 素
执 行 情 况
相 关 资 料
《电气装置安装工程电缆线路施工及验收规范》（GB 50168-2006）
1
5.2.6直埋电缆在直线段每隔50m~100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
标志设置
标志设置到位

2
7.0.1对易受外部影响着火的电缆密集场所或可能着火蔓延酿成严重事故的
电缆线路，必须按设计要求的防火阻燃措施施工
施工措施
钢管杆组立检查记录

施工情况
项目部质检员：

年 月 日
专业监理工程师：

年 月 日

6.8架线工程开工前强制性条文执行记录表
工程名称
麒麟区2016年新建自筹农网10kV及以下工程
施工标段

施工单位
云南康鼎机电安装工程有限公司
项目经理
徐保国
序号
强 制 性 条 文 内 容
执 行 要 素
执 行 情 况
相 关 资 料
《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-92
1
1.0.1条 当需要变更设计时，应经设计单位同意。
经设计同意

设计变更文件
2
2.0.1 架空送电线路工程使用的原材料及器材必须符合下列规定：
有该批产品出厂质量检验合格证书。
原材料合格证齐全有效

导线质量合格证
地线质量合格证
电缆质量合格证
绝缘子质量合格证
金具质量合格证
3
7.1.1 放线前应有完整有效的架线（包括放线、紧线及附件安装等）施工技术文件。
有完整的施工技术设计

架线（包括放线、紧线及附件安装等）施工作业指导书
4
7.2.1 在张力放线的操作中除遵守下列规定外，尚应符合国家现行标准《超高压架空输电线路张力架线施工工艺导则（试行）》SDJJS2中的规定：
电压等级为35k及以下线路工程的导线展放必须采用张力放线
导线展放采用张力放线

架线施工作业指导书
5
7.4.1 不同金属、不同规格、不同绞制方向的导线或架空地线，严禁在一个耐张段内连接。
导地线连接符合规范要求

导线质量合格证
地线质量合格证
材料进场检验记录
6
7.4.3 导线或架空地线，必须使用合格的电力金具城套接续管及耐张线夹进行连接。连接后的握着强度，应在架线施工前进行试件试验。试件不得少于3组（允许接续管与耐张线夹合为一组试件）。其试验握着强度不得小于导线或架空地线设计使用拉断力的95%。
架空地线的连接强度应与导线相对应。
城套接续管合格
城套耐张管合格

导地线握力试件制作记录
制作试件满足规范要求

握着强度满足规范要求

导地线拉力试验报告
7
7.4.2 导线或架空地线压接时，操作人员必须经过培训及考试合格、持有操作许可证。连接完成并自检合格后，应在压接管上打上操作人员的钢印。
压接人员持证上岗

压接人员操作证
自检合格，已打钢印

导地线压接管施工检查及评级记录
钢印编号
项目部质检员：

年 月 日
专业监理工程师：

年 月 日

6.9架线工程施工强制性条文执行记录表
工程名称
麒麟区2016年新建自筹农网10kV及以下工程
施工标段

施工单位
云南康鼎机电安装工程有限公司
项目经理
徐保国
序号
强 制 性 条 文 内 容
执 行 要 素
执 行 情 况
相 关 资 料
《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-92
1
7.4.5 导线切割及连接应符合下列规定：
1 切割导线铝股时严禁伤及钢芯。

切割导线铝股未伤及钢芯

压接施工作业指导书
压接隐蔽工程签证单
压接旁站监理记录
切口整齐

连接部分无缺陷

压后管口附近无明显松股现象

2
7.4.8 接续管及耐张线夹压接后应检查外观质量，并应符合下列规定：
3 爆压管爆后外观有下列情形之一者，应割断重接：
1）管口外线材明显烧伤，断股；
2）管体穿孔、裂缝。
4 弯曲度不得大于2%，有明显弯曲时应校直。
5 校直后的接续管如有裂纹，应割断重接。
爆压管爆后外观检查无缺陷

导地线直线爆压管施工检查及评级记录（线线2）、导地线耐张爆压管施工检查及评级记录（线线3）
接续管及耐张管无明显弯曲

接续管及耐张管校直后无裂纹

各类管与耐张线夹出口间的距离满足规范要求

接续管或补修管与悬垂线夹的距离满足规范要求

3
7.4.9 在一个档距内每根导线或架空地线上只允许有一个接续管和三个补修管，当张力放线时不应超过两个补修管，并应满足下列规定：
1 各类管与耐张线夹出口间的距离不应小于15m；
2 接续管或补修管与悬垂线夹的距离不应小于5m。
一档内每根导线或地线上的接续管及补修管数量符合规范要求

导、地线展放施工检查及评级记录（线线1）
各类管与耐张线夹出口间的距离满足规范要求

接续管或补修管与悬垂线夹的距离满足规范要求

4
7.6.1 绝缘子安装前应逐个表面清洗干净，并应逐个（串）进行外观检查。安装时应检查碗头、球头与弹簧销子之间的间隙。在安装好弹簧销子的情况下球头不得自碗头中脱出。
安装前绝缘子表面已清洁

附件安装施工作业指导书及施工记录
安装前绝缘子外观完好无损

安装好弹簧销子后球头不自碗头中脱出

5
9.1.2 隐蔽工程的验收检查应在隐蔽前进行。以下内容为隐蔽工程：
