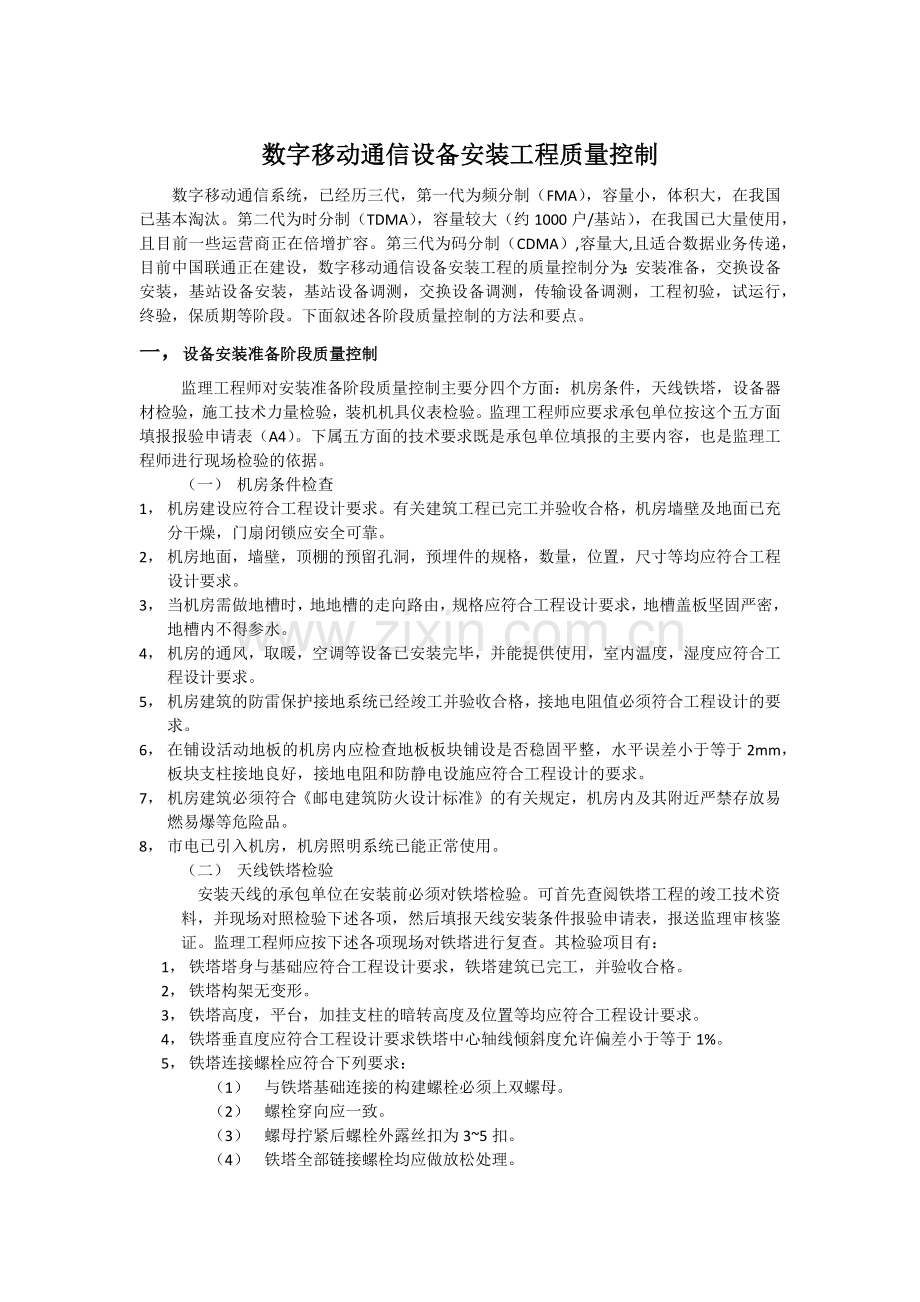

数字移动通信设备安装工程质量控制
数字移动通信系统，已经历三代，第一代为频分制（FMA），容量小，体积大，在我国已基本淘汰。第二代为时分制（TDMA），容量较大（约1000户/基站），在我国已大量使用，且目前一些运营商正在倍增扩容。第三代为码分制（CDMA）,容量大,且适合数据业务传递，目前中国联通正在建设，数字移动通信设备安装工程的质量控制分为：安装准备，交换设备安装，基站设备安装，基站设备调测，交换设备调测，传输设备调测，工程初验，试运行，终验，保质期等阶段。下面叙述各阶段质量控制的方法和要点。
一，设备安装准备阶段质量控制
监理工程师对安装准备阶段质量控制主要分四个方面：机房条件，天线铁塔，设备器材检验，施工技术力量检验，装机机具仪表检验。监理工程师应要求承包单位按这个五方面填报报验申请表（A4）。下属五方面的技术要求既是承包单位填报的主要内容，也是监理工程师进行现场检验的依据。
（一） 机房条件检查
1， 机房建设应符合工程设计要求。有关建筑工程已完工并验收合格，机房墙壁及地面已充分干燥，门扇闭锁应安全可靠。
2， 机房地面，墙壁，顶棚的预留孔洞，预埋件的规格，数量，位置，尺寸等均应符合工程设计要求。
3， 当机房需做地槽时，地地槽的走向路由，规格应符合工程设计要求，地槽盖板坚固严密，地槽内不得参水。
4， 机房的通风，取暖，空调等设备已安装完毕，并能提供使用，室内温度，湿度应符合工程设计要求。
5， 机房建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计的要求。
6， 在铺设活动地板的机房内应检查地板板块铺设是否稳固平整，水平误差小于等于2mm，板块支柱接地良好，接地电阻和防静电设施应符合工程设计的要求。
7， 机房建筑必须符合《邮电建筑防火设计标准》的有关规定，机房内及其附近严禁存放易燃易爆等危险品。
8， 市电已引入机房，机房照明系统已能正常使用。
（二） 天线铁塔检验
安装天线的承包单位在安装前必须对铁塔检验。可首先查阅铁塔工程的竣工技术资料，并现场对照检验下述各项，然后填报天线安装条件报验申请表，报送监理审核鉴证。监理工程师应按下述各项现场对铁塔进行复查。其检验项目有：
1， 铁塔塔身与基础应符合工程设计要求，铁塔建筑已完工，并验收合格。
2， 铁塔构架无变形。
3， 铁塔高度，平台，加挂支柱的暗转高度及位置等均应符合工程设计要求。
4， 铁塔垂直度应符合工程设计要求铁塔中心轴线倾斜度允许偏差小于等于1%。
5， 铁塔连接螺栓应符合下列要求：
（1） 与铁塔基础连接的构建螺栓必须上双螺母。
（2） 螺栓穿向应一致。
（3） 螺母拧紧后螺栓外露丝扣为3~5扣。
（4） 铁塔全部链接螺栓均应做放松处理。
6，铁塔防腐层质量检验：
（一） 油漆塔必须涂底漆，涂漆应均匀，无流痕，无气泡，不掉皮。
（二） 镀层塔的镀层应均匀，不起泡，不翘皮，无返锈现象。
（三） 用0.25kg的小锤轻击铁塔构建时，防腐层不得脱落。
（四） 塔靴紧固螺栓应按工程设计要求做防腐处理。
7，避雷针安装位置及高度应符合工程设计要求，避雷针安装牢固，端正，允许垂直偏差小于等于5%。
8， 防雷保护接地电阻阻值应符合工程设计要求。
9， 铁塔航空标志灯的安装应符合工程设计要求或航空部门的相关规定。
10， 拉线塔的拉线地锚埋设计应符合工程设计要求：
（一） 地锚埋设深度允许偏差±50mm。
（二） 地锚出土点位置允许偏差±50mm。
（三） 埋设地貌的回填土夯实，土堆整齐，地锚埋自然顺直。
11， 铁塔两层拉线之间的弯曲度应符合工程设计要求。
12， 拉线双螺旋调好后，螺杆端距螺旋内口尺寸要求：
（１） （一）高度小于80m的塔铁，应在10~30mm之内。
（２） 高度在80m以上的铁塔，应在20~60mm之内。
13，自立式铁塔基础必须符合下列要求：
（1） 基础位置和高度应符合工程设计要求。
（2） 基础顶面平整，允许水平偏差±1.5mm。
（3） 地脚螺栓露出基础顶面长度应符合工程设计要求。螺栓应垂直，无变形，多边形铁塔的各对应基础螺栓中心间距允许偏差±3mm。
14，自立式铁塔塔靴安装位置正确，各塔靴的中心间距允许偏差±3mm，各塔靴的高度允许偏差±3mm，塔靴钢板下面应填充水泥砂浆或钢结构做永久性支撑。
监理工程师在审核承包单位的天线安装条件的报验申请表（A4）和现场检查之后，对铁塔中不符合条件的项目，应签发监理工作联系单（C1）报建设单位，由建设单位组织铁塔建筑承包单位按要求进行修整
（三） 建设器材检验
1，设备供货单位应向监理工程师报送监理工作联系单位要求对已运输到施工现场的设备和主要器材监理工程师应组织供货单位和承包单位对设备器材进行检验。进行开箱清点和外观检查，并转交。检查结果符合下列要求：
（1） 主要设备必须全部到齐，规格型号必须符合工程设计要求，无受潮和破损现象。
（2） 主要材料的规格型号应符合工程设计要求，其数量应能满足连续施工的需求。
（3） 主要器材的电气性能指标应符合进网技术要求。
2，承包单位应对设备器材检验做好记录，填报工作材料/构配件/设备报验表（A9），并将检验记录作为附件，报送监理工程师鉴证，监理工程师审核后应及时鉴证，设备器材由承包单位保管，并允许用于工程。
3.，当发现有受潮，受损或变形的设备和器材时应有监理工程师确定是否退换或修整，并签
发监理工程师通知单，通知供货单位及时解决。
4，供货单位接到监理工程师通知后，应及时回复解决方法，或将不合格材料运出现场，重新更换，或派人到现场修补缺陷。
5，工程建设中不得使用不合格的设备或器材，当器材型号不符合工程设计要求而需作较大改变时，承包单位必须向监理工程师报告，并填写监理工作联系单，由监理工程师通过建设单位与设计单位商讨是否变更设计，否则作为不符合器材。
（四） 施工安装技术力量检验
１，监理工程师应对承包单位报送的施工组织设计进行认真审核，并签认。对技术力量或施工技术方案不符合安装要求的应签发监理工程师通知单，要求承包单位修整。
2，承包单位在施工安装前，应填报施工技术人员资格报验申请表（A4），附上技术人员名单及职称，学历，岗位证书等相关复印件。报送监理审核。监理工程师受到报验申请后，应及时对照名单进行审核，必要进行技能质疑。
3，批准的施工技术人员和技术方案承包单位不得改变。如确需改变必须填报监理工作联系单（C1）讲明原因和改变的内容向监理报告，监理工程师审核批准后方可改变。
（五） 装机机具仪表检验
1，承包单位在安装工程中使用的机具仪表填报报验申请表（A4），报送监理审验。监理工程师受到报验表后，应及时现场检验并签证，对其质量和数量不符合要求时，应签发监理工程师通知单，要求承包单位更换或补充。
2，在施工过程中承包单位不得随意撤换机具仪表，如 确需撤换应填写监理工作联系单，经监理工程师认可后才能撤换。
二，设备安装工艺质量控制
数字移动通信设备安装包括：交换机房设备安装，基站机房设备安装和天线安装。承包单位应按下述各安装质量控制点要求填报设备安装报验申请表（A4）；现场监理工程师赤按下述质量控制点要求进行检验签证。监理工程师在现场巡视检查中如法现质量问题，可及时签发监理通知，指令承包单位整改。
（一） 安装电缆走道（或槽道）质量控制点
1，电缆走道（或槽道）的位置，高度应符合工程设计要求。
2，电缆走道的组装应符合下列要求：
（1） 电缆走道扁钢平直，无明显扭曲和歪斜。
（2） 组装好的电缆走道应平直，各横铁规格一致，两端紧贴走道扁钢和横铁卡子，横铁与走道扁钢相互垂直，横铁卡子螺钉紧固。
（3） 横铁安装位置应满足电缆下线和作弯要求，横铁排列均匀。当横铁影响下电缆时，可作适当调整。
3，安装电缆走道应符合下列要求：
（1） 整条电缆走道应平直，无明显起伏或歪斜现象。
（2） 电缆走道与墙壁或机列应保持平衡，每米允许水平偏差为2mm。
（3） 安装电缆走道吊挂应符合工程设计要求，吊挂安装应垂直，整齐，牢固，吊挂构件与电缆走道漆色一致。
（4） 电缆走道的地面支柱安装应垂直稳固，允许垂直偏差为1.5%。同一方向的立柱应在同一直线上，当立柱妨碍设备安装时，适当移动位置。
（5） 电缆走道的侧旁支撑，终端加固角钢的安装应牢固，端正，平直。
（6） 沿墙水平电缆走道应与地面平行，沿墙垂直电缆走道盈余地面垂直。
（7） 电缆走道穿过楼板空洞或墙空洞处应加装保护框，当电缆放绑完毕应用盖板封住洞口，保护框和盖板均匀刷漆，其颜色应与地板或墙壁一致。
4，槽道安装应平直，牢固，端正。列槽道应成一直线，两槽道并接处允许水平偏差为2mm。
5，所有支撑加固用的膨胀螺栓余留长度应一致。
6，机房内所有油漆铁件的漆色应一致，刷漆均匀，不留痕，不起泡。
（二）设备安装质量控制点
1，设备安装位置应符合工程设计平面图要求。如有设备的安装位置需要变更，承包单位必须填写监理工作联系单（C1），报送监理。按工程变更程序出具工程变更单（C2）。
2，安装设备机架应垂直，允许垂直偏差小于等于1%。
3，同一列机架的设备面板应成一直线，相邻机架的缝隙应小于等于3mm。
4，设备机架的防震加固必须符合YD2003-92《通信设备安装抗震设计暂行规定》和工程设计要求。
5，设备上的各种零件，部件及有关标志正确，清晰，齐全。
6，移动交换子系统设备的安装机房应采取防静电措施，设备安装排放位置应符合工程设计要求。
7，在有活动地板的机房内容安装设备时，应有钢质底座，底座与楼板加固牢靠。设备装在底座上，加固平衡，可靠。
（三）安装基站天馈线系统质量控制点
1，天线，天线功用器，馈线的安装及加固应符合工程设计要求，安装应稳定，牢固，可靠。
2，天线倾斜角应符合工程设计要求，允许偏差±1°，无双工器的基站应保证收发两幅天线的倾斜度相同。
3，天线的防雷保护接地系统应良好，接地电阻阻值应符合工程设计要求，天线应处于避雷针下角45°的保护范围内。
4，天线功用器与收发信机和馈线的匹配应良好。
5，馈线的规格，型号，路由走向，接地方式等应符合工程设计要求，馈线进入机房前应采取措施，防止雨水进入机房，馈线拐弯应圆滑均匀，弯曲半径应大于等于馈线外径的15倍
（四）线缆布放质量控制点
1，电缆，信号线，控制线的布放要求：
（1） 电缆的规格信号，数量应符合，工程设计要求。
（2） 在电缆走道上应将线缆与电源线分开排放。
（3） 所防线缆顺直，整齐，下线按顺序。
（4） 线缆在电缆走道的每一根横铁上均匀绑扎，绑扎线扣松紧适度。
（5） 线缆拐弯应均匀，圆滑一致，其弯曲半径大于等于60mm。
（6） 线缆两端应明确的标志。
2，线缆连接要求：
（1） 线缆剖头不应伤及芯线，剖头长度一致，在剖头处套上合适的套管，其长度和颜色应一致。
（2） 当缆线芯线采用绕接时，必须使用绕线枪，绕线芯线应从端子根部开始，不接触端子的芯线部分不宜漏洞。
（3） 当线缆芯线采用焊接时，焊接不得出现活头，假焊，漏焊，错焊，混线等。焊点光滑均匀，露筋，焊点不带尖，无瘤形，不得烫伤芯线绝缘层，露铜小于等于2mm。
（4） 线缆插接时，插接位置正确，接触应紧密，牢靠，电气性能良好，插接端子应完好无损。
3，射频同轴电缆与电缆头的连接要求：
（1） 电缆头的规格型号必须与射频同轴电缆相吻合。
（2） 电缆头的组装应口面平整，无损伤，变形，各配件完整无损。电缆头与电缆的组合良好，内导体的焊接或插接应牢固可靠，电气性能良好。
（3） 芯线为焊接方式的电缆头，焊接质量应牢固端正，焊接光滑，无虚焊，无气泡，不损伤电缆绝缘层。
（4） 芯线为插接式的电缆头，电缆芯线和电缆头芯子的接触面清洁干净。
（5） 组装密封电缆头时应涂适量密封剂。
（6） 机架间软射频同轴电缆可顺电缆走道或机顶布放，进入设备后应紧贴机框内壁两侧，拐弯圆滑均匀，弯曲半径大于等于电缆外径6倍，并作适当绑扎。
4，电源线布放要求：
（1） 基站子系统，移动交换子系统设备的直流馈电母线规格型号应符合工程设计要求。
（2） 采用电力电缆的电源馈电母线，必须是整条电缆线料。
（3） 电力电缆拐弯应圆滑均匀半径应大于等于12倍电缆外径。塑包电力电缆及其软电缆的弯曲半径大于等于6倍电缆外径。
（4） 设备电源引入线的布放要求：
A，当设备电源引入线在机顶时，电源线可以沿机架顶顺直成把布放。
B，直流馈电母线为铜，铝汇流条时，设备电源引入线应从铜，铝汇流条的背面引下。
C，电力电缆的连接：10mm2极其一下的单芯电力线宜打接头圈连接，打圈绕向与螺帽紧固方向一致。铜芯电力线接头圈应镀锡；10mm2极以上的电力线应用接线鼻子连接，接线鼻子的规格，材料应与导线相吻合；接线鼻子的焊接应牢固，端正。
（5） 电力电缆布放后的绝缘检查：
A，机房内每路直流馈电线，正负线对地绝缘电阻大于等于1MΩ。
B，交流电源线芯线间和芯线对地绝缘电阻大于等于1MΩ。
5，机房接地线保护地线敷设要求：
(1) 机房接地线的布放应符合工程设计要求。
(2) 机房接地母线宜用紫铜带或铜编织带，每隔1m左右和电缆走道固定一出。
(3) 接地母线与设备机壳之间的保护地线宜用16mm2左右的多股铜芯线连接。
(4) 当接线端子与线料为不同材料时其接触面应涂防氧化剂。
（五） 设备通电检查控制点
1，承包单位应首先检查：设备电引入线极性正确，连接可靠；测量设备直流输入电压符合设备说明书技术要求。
2，加电开机检查：承包单位按设备说明书技术要求步骤开机，用设备自备监视系统检查设备工作应正常，自查各种辅助设备工作应正常，各种可闻可见的告警设施工作应正常。
3，设备通电后，承包单位应填报通电检查报验表，报送监理工程师检验并鉴证后，再进行设备和系统的调测。
　四，工程验收中的质量控制
（一） 承包单位在设计安装调测完毕并编写出工程竣工技术资料后，即可填报工程竣工验收申请单，报送监理单位，申请工程竣工验收。
（二） 监理单位收到承包单位验收申请单后，项目总监理工程师应组织专业监理工程师和承包单位项目经理主技术管理人员，依据工程建设合同，工程设计文件，通信行业和国家相关技术规范，对该通信设备安装工程进行预验收
（三） 承包单位应对预验收中所提出的质量问题及时进行整改，并回复监理工程师整改情况。
（四） 监理单位在收到整改情况回复后，应派监理工程师进行检验，知道工程合格后，鉴证验收申请单，并编写预验报告。然后将两份文件报送建设单位。
（五） 通信工程的初验，试运行，终验由建设单位主持并组织，监理工程师除履行监理任务外，应给建设单位做好验收的参谋工作。
