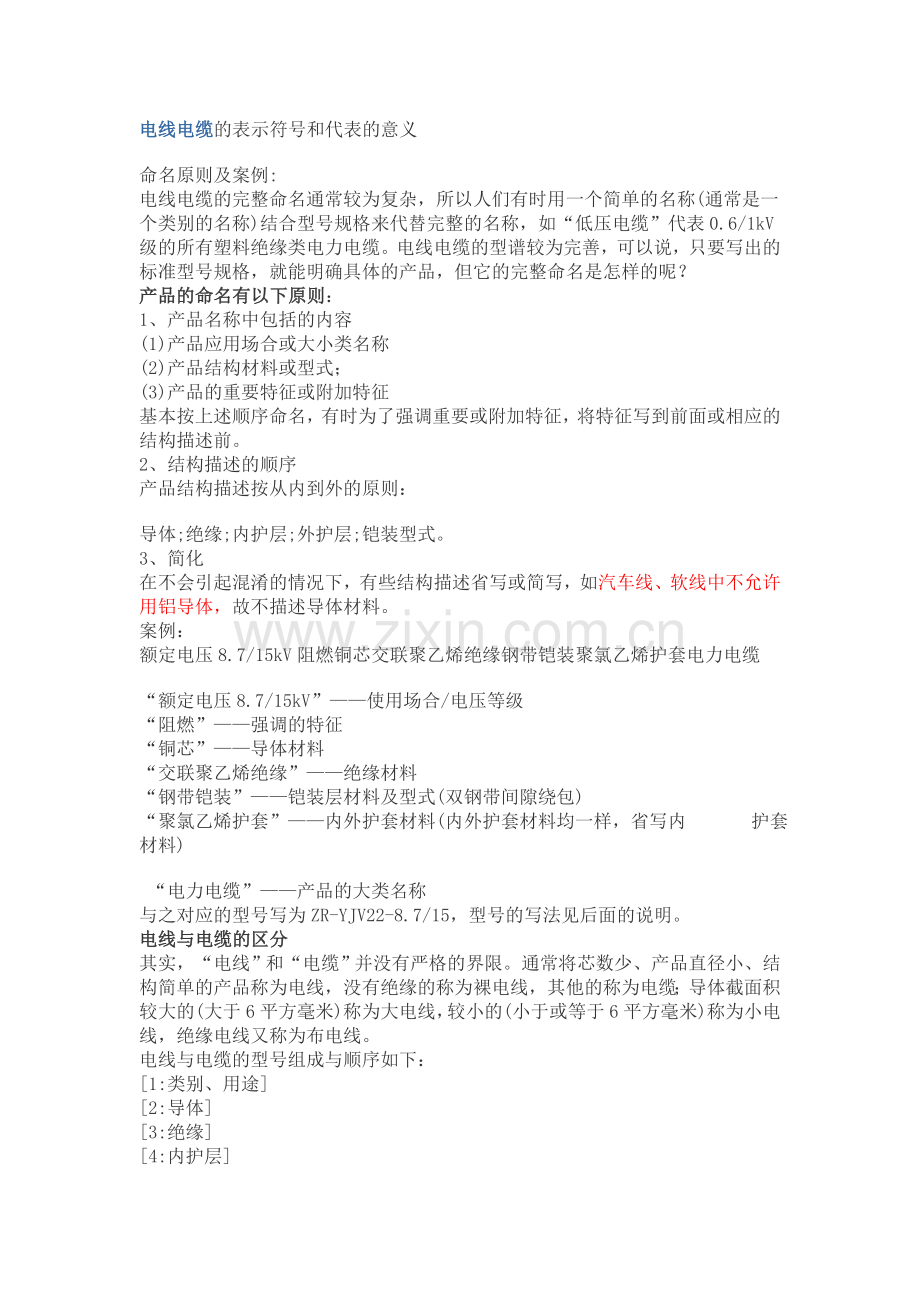

电线电缆的表示符号和代表的意义
命名原则及案例:
电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？
产品的命名有以下原则：
1、产品名称中包括的内容
(1)产品应用场合或大小类名称
(2)产品结构材料或型式；
(3)产品的重要特征或附加特征
基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序
产品结构描述按从内到外的原则：
导体;绝缘;内护层;外护层;铠装型式。
3、简化
在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
案例：
额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
“额定电压8.7/15kV”——使用场合/电压等级
“阻燃”——强调的特征
“铜芯”——导体材料
“交联聚乙烯绝缘”——绝缘材料
“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)
“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内 护套材料)
“电力电缆”——产品的大类名称
与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。
电线与电缆的区分
其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线与电缆的型号组成与顺序如下：
[1:类别、用途]
[2:导体]
[3:绝缘]
[4:内护层]

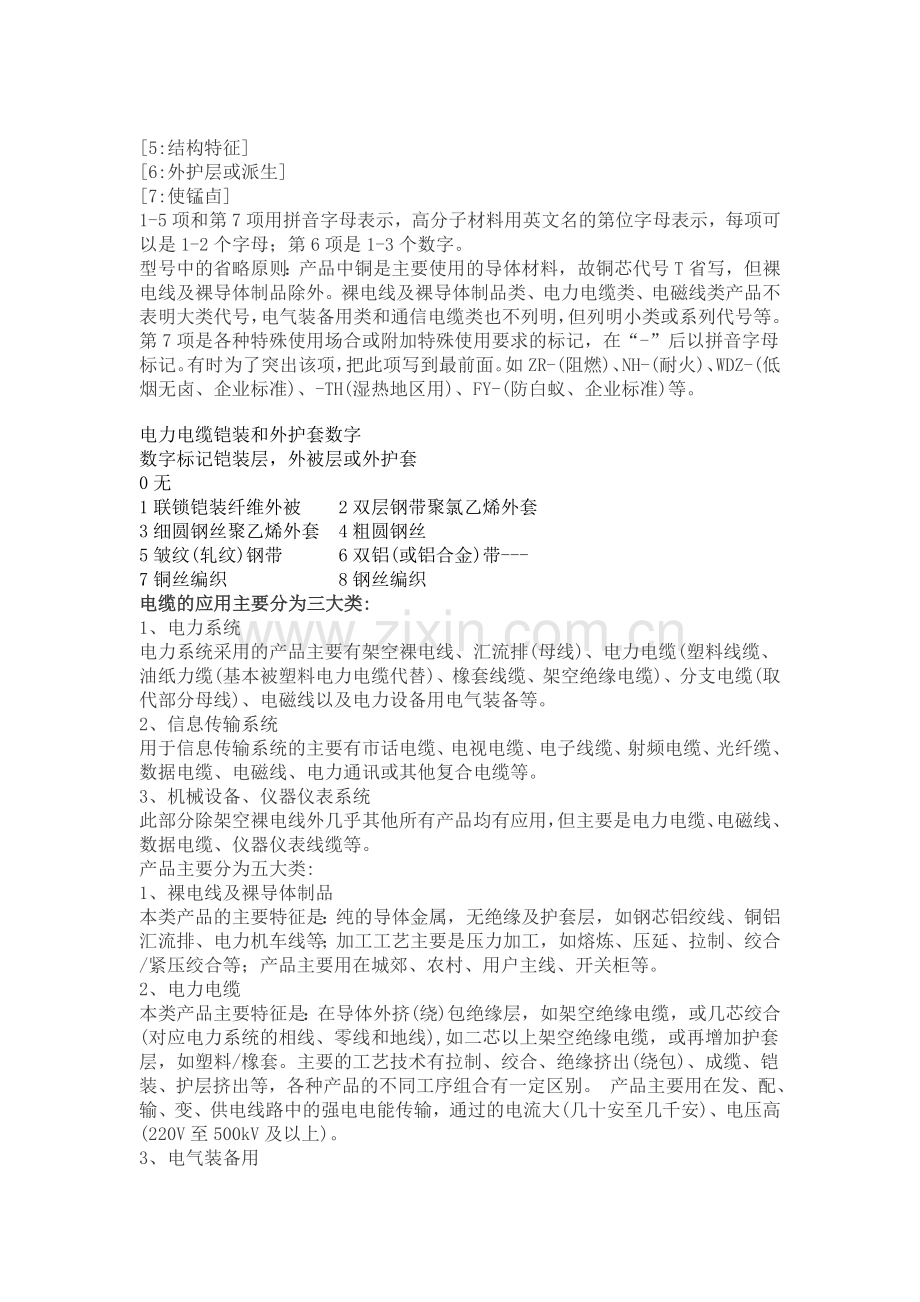

[5:结构特征]
[6:外护层或派生]
[7:使锰卣]
1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
型号中的省略原则：产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用类和通信电缆类也不列明，但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
电力电缆铠装和外护套数字
数字标记铠装层，外被层或外护套
0无
1联锁铠装纤维外被 2双层钢带聚氯乙烯外套
3细圆钢丝聚乙烯外套 4粗圆钢丝
5皱纹(轧纹)钢带 6双铝(或铝合金)带---
7铜丝编织 8钢丝编织
电缆的应用主要分为三大类:
1、电力系统
电力系统采用的产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备等。
2、信息传输系统
用于信息传输系统的主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。
3、机械设备、仪器仪表系统
此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。
产品主要分为五大类:
1、裸电线及裸导体制品
本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆
本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。 产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用
该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤(本公司目前不生产该类产品，故作简略介绍)
随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。 该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)(本公司目前不生产该类产品，故作简略介绍)
主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:
电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构。
采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；
改变产品结构如：耐火电缆等；
提高工艺要求如：医用线缆等；
组合产品如：OPGW等；
方便安装和降低装备成本如：预制分支电缆等。
参考资料：
低压温水交联(铠装)—YJV(YJV22),
低压塑力缆—VV,
耐火—NH ,阻燃—ZR,
塑铜线—BV;BVR,
橡套线—YC ,
护套线—RVV ,BVV(硬)等等
型号名称用途
铜芯
NA-YJV,NB-YJV,
交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22, NB-YJV22,
交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
NA-VV，NB-VV，
聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-VV22，NB-VV22，
聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
WDNA-YJY，WDNB-YJY，
交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。
WDNA-YJY23，WDNB-YJY23，
交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。
常见型号名称用途
铜芯铝芯
ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，
交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。
ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。
ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，
聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。
ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，
聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。
WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJLY，WDZC-YJY，WDZC-YJLY，交联聚乙烯绝缘聚烯烃护套A(B、C)类阻燃电力电缆可敷设在对阻燃且无卤低烟有要求的室内、隧道及管道中。
WDZA-YJY23，WDZA-YJLY23， WDZB-YJY23，WDZB-YJLY23 ，WDZC-YJY23，WDZC-YJLY23，
交联聚乙烯绝缘钢带铠装聚烯烃护套A(B、C)类阻燃电力电缆适宜对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设。

电缆名称 用 途
VV、VLV, 铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 敷设在室内、隧道及管道中或户外托架敷设，不承受压力和机械外力
VY、VLY ,铜（铝）芯聚氯乙烯绝缘聚乙烯护套电力电缆
VV22、VLV22 ,铜（铝）芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 敷设在室内、隧道、电缆沟及直埋土壤中，电缆能承受压力及其它外力
VV23、VLV23 ,铜（铝）芯聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆

电缆规格型号代表的含义
型号含义：
R-连接用软电缆(电线),软结构
V-绝缘聚氯乙烯
V-聚氯乙烯绝缘
V-聚氯乙烯护套
B-平型(扁形)
S-双绞型
A-镀锡或镀银
F-耐高温
P-编织屏蔽
P2-铜带屏蔽
 P22-钢带铠装
Y—预制型；一般省略,或聚烯烃护套
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
FD—产品类别代号,指分支电缆，将要颁布的建设部标准用FZ表示,其实质相同。
 例如:SYV 75-5-1(A、B、C) S: 射频  Y:聚乙烯绝缘  V:聚氯乙烯护套
A:64编 B:96编 C:128编  “75”表示:75欧姆 “ 5”表示:线径为5mm
“1”:代表单芯
SYWV 75-5-1  S: 射频  Y:聚乙烯绝缘  W:物理发泡  V:聚氯乙烯护套
“75”表示:75欧姆  “5”:线缆外径为5mm  “1”:代表单芯
例如: RVVP 2*32/0.2   RVV 2*1.0  BVR
R: 软线  VV:双层护套线  P：屏蔽  “2”表示2芯多股线  “32”表示:每芯有32根铜丝  “0.2”表示:每根铜丝直径为0.2mm

ZR-RVS 2*24/0.12
 ZR: 阻燃  R: 软线  S:双绞线  2:2芯多股线  24:每芯有24根铜丝  0.12:每根铜丝直径为0.12mm

型号名称
RV  铜芯氯乙烯绝缘连接电缆(电线)
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)
RVB  铜芯聚氯乙烯平型连接电线
RVS  铜芯聚氯乙烯绞型连接电线
RVV  铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV  镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB  铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV-105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF-205
AFS-250
AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60℃~250℃连接软电线

规格表示法的含义
 规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面),
0.6/1KV,   如:4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面,
0.6/1KV,   如:4**185+1*95 0.6/1KV
③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T
