银行弱电方案.docx

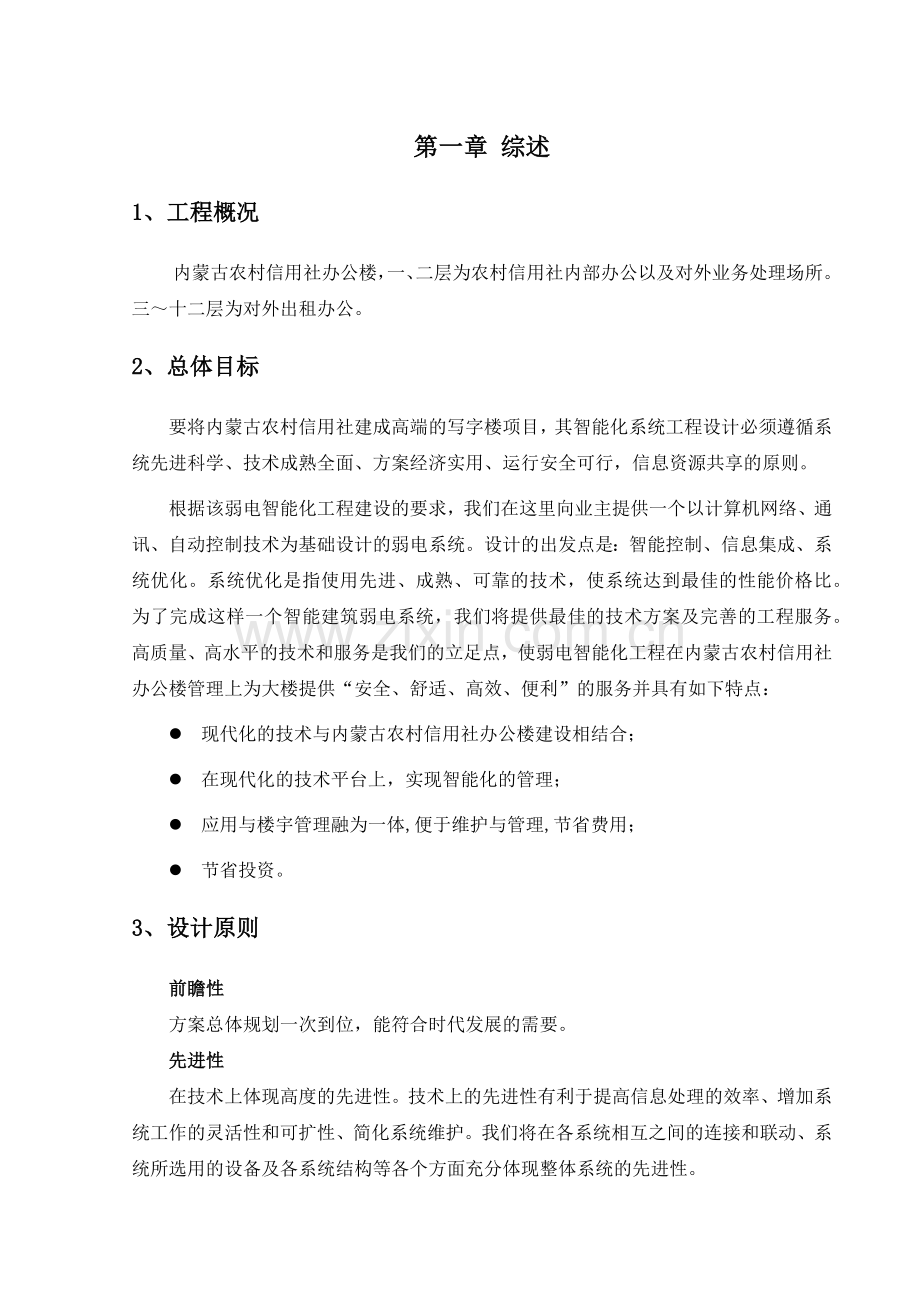

第一章 综述
1、工程概况
内蒙古农村信用社办公楼，一、二层为农村信用社内部办公以及对外业务处理场所。三～十二层为对外出租办公。
2、总体目标
要将内蒙古农村信用社建成高端的写字楼项目，其智能化系统工程设计必须遵循系统先进科学、技术成熟全面、方案经济实用、运行安全可行，信息资源共享的原则。
根据该弱电智能化工程建设的要求，我们在这里向业主提供一个以计算机网络、通讯、自动控制技术为基础设计的弱电系统。设计的出发点是：智能控制、信息集成、系统优化。系统优化是指使用先进、成熟、可靠的技术，使系统达到最佳的性能价格比。为了完成这样一个智能建筑弱电系统，我们将提供最佳的技术方案及完善的工程服务。高质量、高水平的技术和服务是我们的立足点，使弱电智能化工程在内蒙古农村信用社办公楼管理上为大楼提供“安全、舒适、高效、便利”的服务并具有如下特点：
l 现代化的技术与内蒙古农村信用社办公楼建设相结合；
l 在现代化的技术平台上，实现智能化的管理；
l 应用与楼宇管理融为一体,便于维护与管理,节省费用；
l 节省投资。
3、设计原则
前瞻性
方案总体规划一次到位，能符合时代发展的需要。
先进性
在技术上体现高度的先进性。技术上的先进性有利于提高信息处理的效率、增加系统工作的灵活性和可扩性、简化系统维护。我们将在各系统相互之间的连接和联动、系统所选用的设备及各系统结构等各个方面充分体现整体系统的先进性。

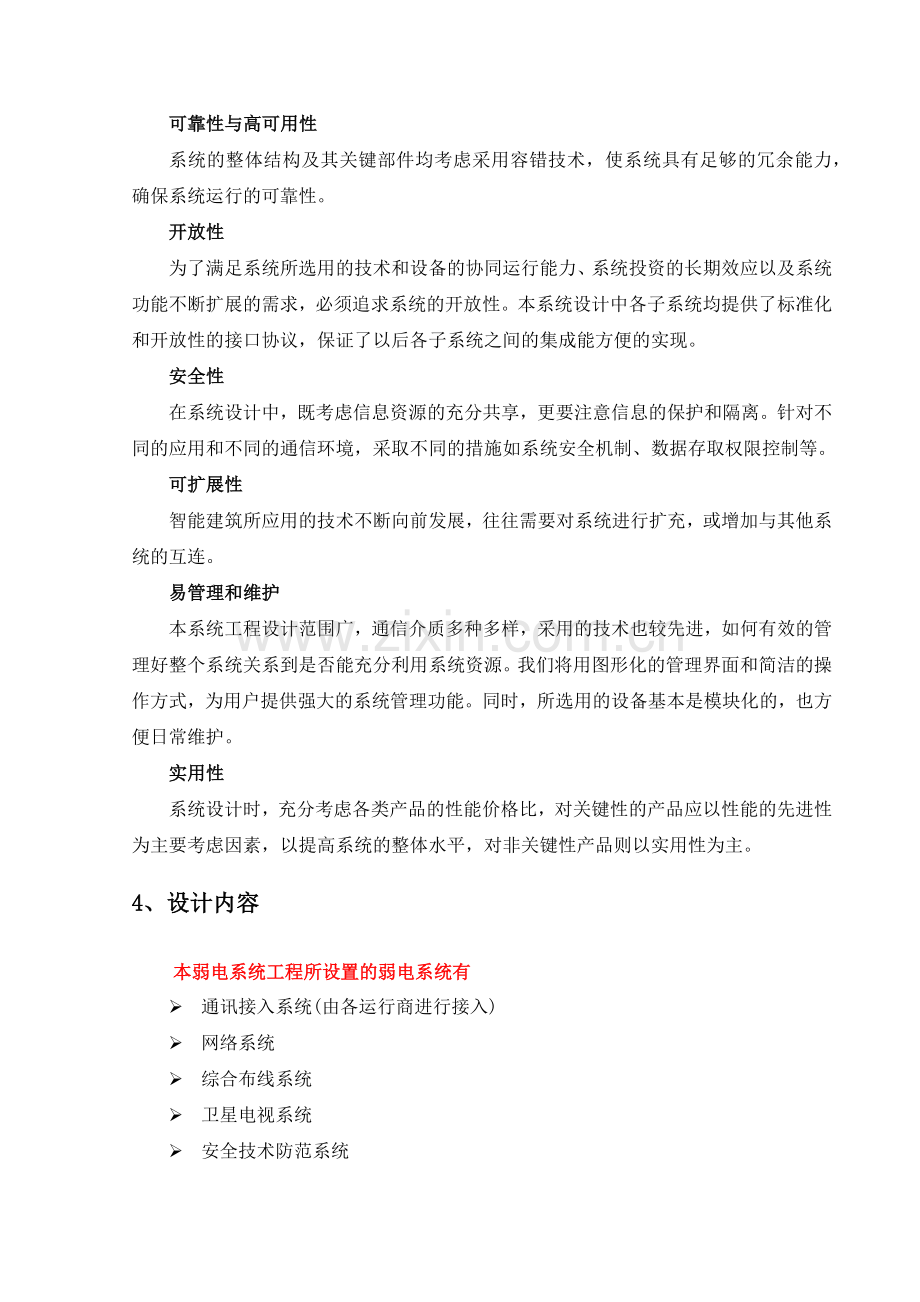

可靠性与高可用性
系统的整体结构及其关键部件均考虑采用容错技术，使系统具有足够的冗余能力，确保系统运行的可靠性。
开放性
为了满足系统所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断扩展的需求，必须追求系统的开放性。本系统设计中各子系统均提供了标准化和开放性的接口协议，保证了以后各子系统之间的集成能方便的实现。
安全性
在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离。针对不同的应用和不同的通信环境，采取不同的措施如系统安全机制、数据存取权限控制等。
可扩展性
智能建筑所应用的技术不断向前发展，往往需要对系统进行扩充，或增加与其他系统的互连。
易管理和维护
本系统工程设计范围广，通信介质多种多样，采用的技术也较先进，如何有效的管理好整个系统关系到是否能充分利用系统资源。我们将用图形化的管理界面和简洁的操作方式，为用户提供强大的系统管理功能。同时，所选用的设备基本是模块化的，也方便日常维护。
实用性
系统设计时，充分考虑各类产品的性能价格比，对关键性的产品应以性能的先进性为主要考虑因素，以提高系统的整体水平，对非关键性产品则以实用性为主。
4、设计内容
本弱电系统工程所设置的弱电系统有
Ø 通讯接入系统(由各运行商进行接入)
Ø 网络系统
Ø 综合布线系统
Ø 卫星电视系统
Ø 安全技术防范系统
ü 闭路电视监控系统
ü 门禁系统
ü 防盗报警系统
ü 紧急报警系统
Ø 停车场管理系统
Ø 会议系统
Ø 排队取号系统

第二章 计算机网络系统
1、概述
近年来，随着网络技术的成熟和发展，网络化、智能化建筑的概念逐步成为人们选择办公场所和衡量居住环境是否方便的一个重要因素，网络在智能建筑的发展中起到了举足轻重的作用。IP网络技术和工业自动化技术的有机结合促进了智能楼宇系统的标准化进程；而基于IP网络，建筑得以实现分散监控、集中管理、功能集成以及智能控制等功能和应用，具备了更多智能化。同时，IP网络技术和安全技术及视频、语音等融合技术的不断发展，为建筑通信信息网提供了多媒体语音、视频、数据的IP融合通信的解决方案。
2、需求分析
内蒙古农村信用社办公楼规划信息点数量：约984点。
作为高端多功能综合商业建筑，内蒙古农村信用社办公楼对网络系统的性能和稳定性有特殊的要求：利用网络系统为客户提供差异化、个性化的服务，使客户获得对网络完美的使用体验有助于提升物业和酒店的高端品牌形象，赢取客户的忠诚度，并形成稳定的客户群体。
在信息化规划之初，内蒙古农村信用社办公楼面临众多信息化服务的挑战：
写字楼入驻的公司不同楼层之间需要高速网络互联、需要高速访问internet、需要和世界其他位置的分支机构网络互联；
商业中心入驻的商户需要联网刷卡、需要及时上报财务数据、库存数据等、不便部署有线的商户需要提供无线网络服务；
物业管理公司的管理工作也实现了数字化：各类管理信息系统需要联网运行，需要保证安全；楼宇管理系统需要网络连接与控制；需要建设安防监控；
运营者需要方便灵活地对网络进行管理和维护；
入驻的公司需要和其他机构/合作伙伴召开视频会议、电话会议。
由此，我们不难看出内蒙古农村信用社办公楼对网络系统建设的具体需求主要有以下几个方面：
需要建设一套高性能、高可靠的有线网络；
需要实现安全、无缝的无线网络覆盖；
需要实现高可靠的互联网接入（双运营商、双出口互为备份）；
需要统一规划整网的安全策略，实施全面深度的网络安全防御；
需要网络提供丰富完备的带宽管理机制、流量监管机制，满足物业对于网络的运营管理；
需要对全网设备实现方便的统一图形化管理；
3、设计原则
3.1、设计思路
1、整网采用智能交换机,利用VLAN技术实现不同功能区不同租户之间的逻辑隔离
2、采用插卡式防火墙，实现融合的网络安全；利用虚拟防火墙技术为不同租户提供逻辑上隔离的专属防火墙，并可按各自的需求制定不同的安全策略
3、不同区域客户根据其业务特点上网认证采用不同的方式：802.1x,portal等
4、所先取的设备须支持灵活的带宽控制手段,满足对不同用户进行限速及带宽保证的需求
5、提供图形化网络管理工具,实现设备的统一管理和对网络运行情况的实时监管
6、物业可利用网络提供增值服务：
Ø 高规格会议中心提供电视电话会议系统
Ø 为VIP租户提供收费杀毒及防攻击服务
3.2、网络拓扑
内蒙古农村信用社办公楼采用星形拓扑，分为核心层、接入层两级，整个网络具有可运营、可管理的开放式结构。
4、组网概述
核心层：
采用1台机箱式可扩展三层路由交换机
接入层：
农村信用社单独网络接入；
写字楼租户直接上联A栋核心交换机光口板；
无线，本次设计无线部分由运行商进行投资，物业提供接口。（根据客户实际需求增加，本次设计暂时不考虑）
5、方案特点及优势说明
性能卓越
万兆骨干、写字楼千兆到户、酒店千兆到桌面、住宅百兆接入、线速交换
出口路由器采用多核多线程技术保障NAT性能
稳定可靠
局域部分采用双网设计，网与网之间互不干扰、各负其责
双互联网出口，互为备份并支持负载分担
整网安全
支持VLAN及端口隔离等技术，实现酒店、写字楼、住宅各区域间及内部的隔离
整网支持防ARP欺骗
核心交换机配置防火墙插卡，实现网络与安全融合,减少了单点故障，实现了整网安全
轻松运营
多种认证方式，灵活的计费策略
接入交换机端口限速、出口设备按IP限速
深度应用识别，防止BT、电骡等滥用带宽
全网交换机支持近端和远程端口镜像，方便实现整网流量监控、满足公安部82号令要求
统一管理
全网均为智能设备，支持标准网管
一个平台实现网络、安全、无线等所有设备的管理；还可管理服务器及其它品牌的设备

第三章 综合布线系统
1、概述
综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。使整个网络的连接、维护和管理变得简单易行。对于一座现代高智能化的建筑而言，高速的数据通信、多媒体传输等各种数据传输服务日趋重要，传统的通讯手段已经远远不能适应现代化通讯业务的发展要求。因此，一套开放的，能全面支持各种信息系统应用，可靠性高、实用性强、易于管理的综合布线系统，对于现代化的大厦是必不可少的。
根据目前国内外智能化发展趋势及我方对项目的理解，我们设计时首先考虑保证综合布线系统的质量和安全，同时考虑便于施工和维护，以便系统将来的局部变更与功能升级。
根据大楼智能化工程项目的具体需求，我们采用光纤到桌面及超五类，六类数据系统到桌面、万兆光纤为主干的高速数据应用，提供到位的语音布线服务。逻辑总线采用国际标准推荐的树状星型拓扑结构。
2、设计原则
先进性：
系统采用国际、国内通行的先进技术，适应时代发展的需要。由于本工程体现的是现代计算机网络技术、控制技术和通信技术的应用，因此在系统配置时选用相应的符合国际标准的先进技术构建系统。
成熟性
以实用为原则，采用成熟的具有工程实践的先进技术。方案设计中所选用的产品均有成功的工程应用实例。
开放性
采用开放的技术标准，避免系统互联或扩展的障碍。
开放性是系统集成的关键因素，根据国际信息技术发展的潮流，集成系统设计必须遵循“开放式”的原则。所谓“开放式”，实质上是要求解决不同系统和产品之间的接口和协议的标准化，以保证它们之间具备“互操作性”。
按需集成
根据本工程的特点，按照需要分层次实现集成。
本工程作为综合智能集成系统工程，涉及多项子系统，本系统集成的理念是“将楼内各智能化系统有机集成”，方案设计中始终强调的是考虑系统与系统之间的关联关系，确定信息共享的内容和方式。
标准化
采用标准化的设计和标准化的产品。
系统设计符合前述有关设计规范，同时设备均为标准化设备，便于备件储备和互换。
可扩展性
充分考虑未来发展，在系统设计时留有合理的冗余。
系统具有充分的扩展能力，为未来办公楼可能的业务发展需要留有充分的余地。
安全性、可靠性和保密性
包括系统自身的安全和信息传递的安全，以及运行的可靠性和保密性。
合理配置各类防范系统，如周界防范系统、闭路电视监视系统等，并在此基础上，通过信息集成综合管理，使办公楼的办公环境更加安全可靠。鉴于大楼智能化工程所负任务的特殊性，对特殊的场所和系统，必须采用安全性高和保密性强的防范措施，确保办公区域和有关数据的绝对安全。
3、功能要求
符合最新的国际标准ISO/IEC11801六类布线标准，保证计算机网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
Ø 进行开放式布线，所有插座端口都支持数据通讯、话音和图象传递，满足电视会议，多媒体等系统的需要；能满足灵活的应用要求，即任一信息点能够方便地任意连接计算机或电话。
Ø 所有接插件都应是模块化的标准件，以方便将来有更大的发展时，很容易地将设备扩展进去。
Ø 能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。
4、技术要求
系统总体技术要求
完全遵循国家（国际）的有关建筑物综合布线系统及网络和通讯工程的设计和施工规范（标准）以及测试和验收规范，此结构化布线系统是一套完整的规范的信息链路。
系统采用标准模块化的接插件方式，进行完全结构化布线，以使得整个综合布线系统是基于开放功能的子系统，完全面向用户，并很容易在配线上进行话音、数据、多媒体等应用的互换和重新组合以及扩充和未来系统的技术更新和性能升级。
系统简单可靠、管理方便，但又具有先进性。
系统安装、检测及维护简便，零部件、易损部件容易拆卸、更换。
系统具有高可靠性，整个系统链路须稳定可靠，多通路交换，故障检测恢复快捷。为配线架上的双绞线线缆能够在配线架正面装拆，为管理人员提供方便，进而提高整个系统的可靠性；系统具有可扩展性，以便适应未来的发展需要。系统具有兼容性，保证各厂家的设备都能插接到这套通用的综合布线系统中去。所提供的超五类连接硬件满足向后兼容性和开放匹配性。
5、系统说明
目前在综合布线领域被广泛遵循的标准是EIA/TIA-568A，在EIA/TIA-568中把综合布线系统分为六个子系统：
Ø 工作区子系统
Ø 水平子系统
Ø 垂直干线子系统
Ø 管理子系统
Ø 设备间子系统
Ø 建筑群主干子系统 （各标准的子系统划分方法可能略有不同，但实质原理是相同的）
工作区子系统提供从水平子系统的信息插座到用户工作站设备之间的连接。它包括工作站连线(station mounting cord)、适配器和扩展线等。
水平子系统的作用是将垂直干线子系统从管理子系统延伸到用户工作区，包括双绞线电缆/光缆等。
垂直干线子系统是建筑物内将各楼层的管理子系统联到主配线间。
管理子系统就是楼层配线间，它把水平子系统和垂直干线子系统连在一起或把垂直主干和设备子系统连在一起。通过它可以改变布线系统各子系统之间的连接关系，从而管理网络通信线路。器件有端子板、Patch Panel和跳线等。
设备子系统把管理子系统和网络设备联系起来。由设备间中的电缆、连接器和相关支撑硬件组成。
建筑群主干子系统将一个园区的各建筑物内的设备子系统联在一起。包括光缆、电缆和电气保护设备。
6、系统结构图

7、系统设计
内蒙古农村信用社办公楼智能化工程结构化综合布线系统，现设计包括以下五个子系统：
设备间子系统 --- 采用模块式配线系统。
管理子系统 --- 分布在竖井配线间，管理各层的水平布线，连接相应的网络设备 。
水平子系统 --- 将工作区引至管理子系统 。
工作区子系统--- 为用户提供一个即符合ISDN 标准 ， 又可满足高速数据传输的标准 ，一律采用RJ45 插座/光纤插座。
垂直子系统--- 将分配线架与主配线架用星形结构连接起来。
7.1工作区子系统
面板：本方案采用86欧式标准面板，最后确定应依据大楼建材选用的暗埋盒标准并与之相配。
模块：我们为用户设计的六类线布线系统，这样可完全遵循结构化布线系统的原则及达到结构化布线系统的使用优势，达到语音、数据点的互换性，并兼顾了信息行业未来的发展。
7.2、水平区子系统
水平干线子系统实现信息插座和管理子系统（跳线架）之间的连接。
水平线缆将线缆延伸到用户工作区，结构化布线系统为星型拓扑结构。
7.3、垂直区子系统
主干线子系统用于实现对各水平子系统的连接汇集，常用来连接主服务器（计算中心、信息中心）、电话交换机主机、控制中心等。

本工程楼内数据主干为室内8芯多模室内光缆；语音主干为3类50对大对数电缆，整个建筑物间的主干线缆在分配线间有贯通的桥架相连，经弱电竖井汇至主配线间BD，楼内主干在竖井桥架里走线并良好绑扎。
竖井中应立有金属线槽，且每隔两米焊一根粗钢筋，以安装和固定垂直子系统的电缆。竖井中的线槽应和各层配线室之间有金属线槽连通。
光纤采用机柜式光纤配线架，可以端接多芯单\多模光纤。在各个子配线间全部采用标准机柜式安装的所有的配线架及相应的网络设备。
光纤接头及相应的耦合器应采用较先进的高性能，低衰耗光纤接头SC头，单个光纤接头衰耗小于0.20dB，并提供相应多长度的SC头的原装原厂光纤跳线。
多模光纤的优点为光耦合率高，纤芯对准要求相对宽松。当弯曲半径大于其直径的20倍时不影响信号的传输，是符合IEEE 802.5 FDDI和 EIA/TIA 568 标准的主干传输线缆。能够支持大楼内超过 100 米传输距离的计算机网络和需要高带宽的高速网络传输应用，可以确保目前和今后一段时间网络系统的需求。在本项目里，我们选光纤来进行高速率的数据传输。并且为用户考虑到用8芯光纤进行主干信息的传输，其中2芯用于计算机网络传输，其余用作数据备份，以便更好地满足传输需求及避免有一根光纤损坏时造成的问题。
线缆及光纤的长度均用各分配线架和主配线间之间的距离乘以根数并考虑足够的端接余量和富余量。线缆的根数留有足够的冗余，以便将来系统的扩容（即点数的增加）。
7.4、管理间子系统
管理子系统由交连、互连配线架组成。管理点为连接其他子系统提供了连接手段。交连和互连（跳接）允许将通信线路定位或重定位至建筑物的不同部分，以便能更容易地管理通信线路，使得在移动终端设备时能方便地进行插拔。配线间即管理子系统，它把水平子系统和垂直干线子系统连在一起或把垂直主干和设备子系统连在一起。通过它可以改变布线系统各子系统之间的连接关系，从而管理网络通信线路。分配线间管理子系统是由配线架、跳线所组成。在配线架上使用色标来区分干线电缆、水平线缆和连接在配线架上的设备端接点。
我们设计楼内主干容量为万兆室内8芯多模光纤，在中心机房与各分配线间的数据光纤作备份；语音大对数电缆楼内主干采用50对，并考虑了冗余。在配线间，配线架器件安装在落地式的机柜中，机柜置于高架地板上。到配线架来的电缆应从吊顶上通过线槽进入机柜。
在本项目中，水平线缆全部接入24口快接式配线架。语音主干接入机柜式110配线架。光纤采用机柜式光纤配线架。
每个分配线间的室内8芯光纤到光纤配线架后通过光纤跳线连接到网络设备上，再通过数据跳线和数据的水平配线架连接，数据的水平配线架连接计算机点的水平线缆。配线架的数量也考虑了足够的冗余，以便将来系统的扩容。
本方案在进线上做了相关设计，数据部分在办公楼采用室内8芯多模光纤汇聚设备间，水平系统采用六类非屏蔽双绞线接入到工作区子系统；语音部分，主干采用50/100对电缆接入到设备间，水平部分也采用六类非屏蔽双绞线接入到工作区子系统。
7.5、设备间子系统
设备间及各层配线间是整个布线系统的中心，它的布放、选型及环境条件的考虑是否恰当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。
设备间应安装符合法规要求的消防系统。耐火等级应符合现行国家标准《高层民用建筑防火规范》、《建筑设计防火规范》及《计算站场地安全要求》的规定。
设备间的室内装修、空调设备系统和电气照明等安装应在装机前进行。设备间内的装修应满足工艺要求，经济适用。若根据设备、环境要求需设活动地板时，活动地板应作防静电处理。
根据应用系统的不同分别采用了铜缆配线架和光纤配线架。其中铜缆配线架可用于将各种弱电信号的水平布线与垂直干线相连，并通过跳线控制所有配线架上的弱电信号
路由，从而实现对话音信号和其它弱电信号集中管理的目的。
对于计算机系统，则采用光纤配线架将光缆汇集到主配线间。网络主设备经光纤跳线与光纤配线架连接，以光纤配线架为中心将光纤引至大楼的子配线间。
数据主干用光纤主配线架及分配线架均采用标准机柜型光纤配线架，可方便地与网络设备共享空间，并且具有跳线管理方便的特点。

第四章 有线电视系统及卫星电视
1、概述
CATV网络已遍布世界各地，它丰富的频谱资源在全球信息化中有着得天独厚的优势。随着科学技术的发展和社会经济状况的提高，有线电视以其传输质量高、系统功能强、信息量丰富、可实时传输声、像信号等优点被广泛应用于一些现代化的综合性建筑中，成为智能化建筑中一项不可缺少的硬件设施。同时，这种发展的必然趋势，就是有线电视和通信、计算机网络将会融为一体。
CATV系统由以下四部分组成：接收信号源、前端设备、干线传输系统、用户分配网络。
干线传输系统把来自前端的电视信号传送到分配网络，这种传输线路分为传输干线和支线。考虑到目前的情况和以后的长远发展，内蒙古农村信用社办公楼的电视系统按照860MHz带宽双向传输系统要求设计，系统器材选用860MHz的双向设备。
用户分配网络：从传输系统传来的电视信号通过干线和支线到达用户区。系统主要按照分配、分支方式设计，用户分支串接一般不超过五个。这种设计方法使线路损耗平均，用户端电平接近（约为65±4dB），保证图像的传输质量，使电视信号在处理和传输过程中不失真，从而使用户获得最佳的收看效果。
对于我们所选的设备留有一定的余量，使系统具有向上扩容性。
2、设计依据
Ø 《民用建筑电气设计规范》(JGJ/T16-2008)
Ø 《有线电视系统工程技术规范》(GB50200-94)
Ø 《智能建筑设计标准》 GB/T50314-2006
Ø 国务院发布的《有线电视管理暂行办法》；
Ø GB6510-86《30MHZ~1GHZ声音和电视信号的电缆分配系统》；
Ø GY/T106-92《有线电视广播系统技术规范》；
Ø 《30MHZ~1GHZ声音和电视信号的电缆分配系统频率配置》；
Ø GB/T6510-86《电视和声音信号的电缆分配系统》；
Ø BJ57-83《建筑防雷设计规范》；
3、系统要求
设计根据中华人民共和国有关电缆电视的国家标准GB6510-86《30MHZ~1GHZ声音和电视信号的电缆分配系统》及《国家有线电视广播系统技术规范》的技术要求，达到负载信号在65±4db以上，图像清晰，在一个理想的数值，减少电平波动，使整个系统工作稳定可靠。
经安装调试，通过自测自检及广播电视局、有线电视台的验收，主要技术参数符合GB6510-86有关规定；系统图象质量的主观评价达到四级以上。
4、方案设计
4.1、关于频带占用
目前系统频率占用情况：上行通道为5-42MHz，下行通道为54-860MHz。其中54-750MHz大部分用于传输市政有线电视节目，750-860MHz用于传输卫星电视及自办节目。本次设计只预留卫星天线基础，卫星节目暂时不考虑。
4.2、方案及设计要点
前端部分
前端的调制器是前端设备的心脏设备，没有好的邻频前端，就不会有高质量的电视信号送给终端用户。因此系统选用860M邻频特性高、载噪比高、调制度高且价格相应的捷变式调制器，组成一个高性能价格比的系统前端，为系统提供稳定、优质的电视信号。
传输部分
传输部分是将前端送出的电视信号通过高品质的放大器和优质的同轴电缆，几乎不失真地送往分配部分，并为分配放大器提供所需的输入电平，放大器采用就近供电方式，组成一个860MHz双向传输的系统。（上下行频率分割可根据国家规范的规定标准或用户需求而定）
分配部分
分配部分是将电视信号均匀地分配给各个终端用户，并使各个终端用户获得适合的电平，输出点信号电平控制在65db±4db以上,并具有良好的相互隔离作用，采用分支、分配方式组成分配网络。
4.3、系统组成
1）系统前端
本工程前端部分由电缆防雷器、干线放大器、卫星天线及卫星接收机等组成。防雷器用来保护接入大楼内的信号线，同时，选用的干线放大器设备内部也应具有专业的防雷设施，起到了两层防护的作用。
2）传输干线
采用放大器、分支分配器、75Ω系列优质物理发泡射频同轴电缆组成860MHz双向传输系统。为分配放大器提供输入信号。
电缆的选择应该针对电缆的损耗量、频响曲线、温度系数、寿命长短等性能来选择。需选择优质四屏蔽电缆。符合广电网络设计要求，垂直主干线采用SYV75-9优质四屏蔽电缆；分支器到终端电视插座采用SYV75-5优质四屏蔽电缆，由于主干线距离长，信号衰减大，必须用500＃合金铝皮电缆才能满足系统要求。
按设计图纸，干线SYV75-9沿弱电竖井敷设。支干线SYV75-5沿走廊吊顶内桥架敷设，分支器到终端电视插座的支线电缆SYV75-5敷设在SC管内。在弱电竖井间安装分配放大器箱，放大器和分支分配器安装在铁箱内，铁箱要接地。放大器箱内配有220V电源插座。分支器安装在分支器箱内。有分支器箱的地方，吊顶要留检修孔，以便安装器件和维修。
3）分配网络
带反向平台、双向传输、860MHZ带宽的线路放大器、5-1000MHz高隔离度分支分配器和SYWV（Y）-75系列优质物理发泡射频同轴电缆组成，以分支分配方式将电视信号送入各个用户终端。放大器采用就近供电的方式。
分支分配系统：有线电视信号放大后的RF信号，应高质量地传送到各用户终端、系统分支分配器、用户盒。应选用工作频率为5-1000MHZ高隔离度产品，以免产品质量不好引入噪声，使系统性能指标降低，电视机图像出现各种干扰、噪声、甚至扭曲现象。特别是反向信号极易受到干扰的影响，性能明显变坏。本次工程使用的分配器、分支器等器材性能好、隔离度高，可以满足以上需要。
4）放大器部分
放大器：放大器起到整个有线网络的心脏的作用。因此应选用一个高品质级的放大器。按照A类网建设实施，采用HFC双向传输技术，提供视频及数据速传输网络。
第五章 安全技术防范系统
1、概述
随着现代化科技的发展，安全技术防范系统不断的应用于各个领域，大厦内部的安全防范更为重要：一方面可以给大厦内部的工作人员提供一个安全可靠的工作环境，提高工作效率；另一方面可以公安部门提供可靠的社会安全资料。
2、设计依据
Ÿ 《民用建筑电气设计规范》JBJ/T 16-2008
Ÿ 《智能建筑设计标准》GB/T 50314-2006
Ÿ 《建筑与建筑群综合布线系统工程设计规范》GB/T 50311-2000
Ÿ 《建筑与建筑群综合布线系统工程验收规范》GB/T 50312-2000
Ÿ 《信息技术互连国际标准》ISO/IEC 11801-95
Ÿ 《计算机信息系统安全技术要求》GA 371-2001
Ÿ 《民用闭路电视系统工程技术规范》GB 50198-94
Ÿ 《安全防范工程技术规范》GB50348-2004
Ÿ 《安全防范工程程序与要求》GA/T 75-94
Ÿ 《出入口控制系统技术要求》GA/T 394-2002
Ÿ 《建筑物防雷设计规范》GB50057-94
Ÿ 《建筑电气工程施工质量验收规范》GB 50303-2002
Ÿ 《安全防范系统验收规则》GA308-2001
3、方案设计
3.1、闭路电视监控系统
内蒙古农村信用社办公楼一层、二层为信用社办公场所，特殊的场合对内部的视频监控系统由较高的功能需求，安装高清晰枪型摄像机、室内半球、室内快球等；三层以上在走廊处安装室内半球摄像机；
安全管理主要体现在：
ü 办公大厅安全管理
ü 大堂门口的安全管理
ü 电梯通道的安全管理
ü 楼道通道的安全管理
ü 金库的安全管理
ü 自动取款处的安全管理
所以本次设计中我们重点对以上区域进行重点监控，以达到层层管理、逐点防范。
3.1.1、总体设计思路
根据当前图像和通信技术现状及其今后的发展,本系统依旧采用传统的模拟信号。
l 系统应支持多种图像编解码格式,可同时接入两种以上不同的编解码制式.
l 监控中心宜配置系统管理的相关设备和管理软件
l 画质要求清晰，传输流畅。
l 具有录像、抓拍、备份、检索功能。
l 系统具有刻录功能。
l 功能技术要求
l 一个监视终端可同时实现显示16个或以上不同摄像头的图像,不同的监视终端可同时实时显示一个摄像头的图像。
l 可实现多个图像的预置（预编程）循环显示。
l 监视终端可采用软件、硬件两种方式实现图像解压缩。
l 各监视终端均可远程调用录像文件并回放。应有按日期，录像类型、摄像头等多种方式查找录像文件。
l 可在发生报警自动切换摄像机显示当前位置或预置点的图像，并自动将事件前5 秒钟的信息转存录像，并将有关信息连续转存硬盘。
l 可远程控制摄像机左右、上下转动和镜头的远近调节。宜采用人性化的控制方式，支持模糊控制。
l 监视终端应可以记录并保存与本终端相关的各种信息，包括操作记录、告警信息、录像文件等。保存不少于15 天的图像记录。
本系统从技术角度来看可以划分为以下几大模块：
ü 前端视频采集模块
ü 中心控制显示模块
ü 后端海量存储模块
3.1.2、前端设备
常规监控：包括周界、大堂、电梯、走道、停车场等。
针对常规监控我们的设计原则是：保证完美图象质量，室内室外，动静结合。
动静结合：我们的设计原则是合适而不浪费，对于一个监控范围非常广的监控区域，我们采用快球摄像机代替多台固定摄像机来实现无死角监控。而对于大门口等只需固定监控一个位置的情况下，我们采用固定摄像机来完成。
室内环境：
走廊、通道：因走廊、通道一般直线距离都没过35M，且夜间没有光线，所以设置红外摄像机，而因本大厦为高档大厦，所以要配合相关装修，在此选用白色半球摄像机。
停车场：
停车场考虑到我们只是防止车辆碰擦以及人为故意损坏，所以建议采用固定摄像机与云台摄像机相结合的原理。
报警输入：因大厦外围有一些商铺，考虑到晚间使用技术防范的方式，我们在外围使用了快球摄像机与门禁系统进行联动报警，在地下室与住宅大堂考虑门禁抓拍图象功能。
3.1.3、后端控制
后端设备的作用是对前端已采集到的信号进行处理，它主要包括视频信号的切换、显示和记录等主要功能。
为保证系统运行的安全性、可靠性、实用性，以及操作简便性，后端控制设备采用模拟系统结合数字系统的方式进行设计。即在实现对射联动、转换摄像机视频图像和云镜控制等功能时，采用模拟系统（矩阵控制主机）；图像编辑、储存、检索等管理方面采用数字系统（数字硬盘录像机）。
模拟系统选用控制矩阵，数字系统采用嵌入式硬盘录像机，该设计除具备原有常规监控系统的所有功能外，还具有录像方式多样、报警联动、视频移动报警、查询方便快捷、使用成本低廉、数据保存便利等优势。
3.1.4、电视墙系统
电视墙有一台46寸液晶监视器和8个21寸监视器组成，用于实时监看和转换监控摄像机的视频图像。所有摄像机视频信号传输到中心控制室，由终端设备以最先进的技术，对以上监控点进行画面分割、切换、云镜控制、录像、打印、备份、传输、报警等综合管理。
3.1.5、后端存储系统
5台16路硬盘录象机组成，并每个配置三块1T硬盘，保证动态录象机7*24小时。
常规监控：对于一些重点区域，因考虑到设备故障或者其他需要，需要24小时录象的，我们可以独立设置。
3.2、紧急报警系统
3.2.1、安全需求分析
银行入侵报警系统设计主要是针对夜间非法入侵的行为及营业时间抢劫行为及时报警制止，建立有效的安防体系，系统采用可靠性高透明度强的知名品牌。具有防破坏的功能，断路、短路、拆装均可报警。保持完好的一致性品牌也可兼容其它可选设备，具有先进性同时有较高的性价比。
系统由一套报警主机组成，该报警主机通过电话线与XX 110报警中心联网，在营业大厅、营业内厅、ATM室、机房安装防盗探测器，ATM机安装震动探测器，现金柜台及非现金柜台安装紧急按钮。
3.2.2、设计依据
Ø 公安部GA/T 75-94 《安全防范工程程序与要求》
Ø 公安部GA/T 74-2000 《安全防范系统通用图形符号》
Ø 公安部GA38-2004《银行营业场所风险等级和防护级别的规定》
Ø 中华人民共和国公安部令第86号《金融机构营业场所和金库安全防范设施建设许可实施办法》
Ø 公安部GA745-2008《银行自助设备、自助银行安全防范的规定》
Ø 《浙江省金融单位“24小时自助服务”场所安全管理暂行规定》
Ø 国家标准GB12663-2001《防盗报警控制器通用技术条件》
Ø 国家标准GB50348-2004《安全防范工程技术规范》
Ø 国家标准GB/T 16676-96《银行营业场所安全防范工程设计规范》
Ø 国家标准GA308－2001 《安全防范系统验收规则》
Ø 人民银行、公安部银发[1998]588号《金融机构营业场所、金库安全防护暂行规定》
Ø DB33/T367—2001《安全防范系统（浙江省地方标准）》
Ø 《杭州市金融机构治安防范设施/系统技术要求》
Ø 《浙江省银行业金融机构安全防范暂行规定》（浙公通字〔2007〕146号）
Ø 《该银行装修平面图》
3.2.3、入侵报警系统总体方案
根据该银行的实际情况：
紧急按钮安装区域：现金区营业柜口、非现金区营业柜口、ATM室、机房。
防盗探测器安装区域：ATM室、营业大厅、营业内厅、机房。
振动探测器安装区域：ATM机。
报警控制键盘位于大门左侧，报警主机位于机房。
所有的探测器都具有防拆功能：
Ø 机房安装1只紧急按钮，设置为防区1。
Ø 现金区营业柜口安装10只紧急按钮，设置为防区2、防区3。
Ø 非现金区营业柜口安装4只紧急按钮，设置为防区4。
Ø ATM室安装1只紧急按钮，设置为防区5。
Ø ATM机安装1只振动探测器，设置2个防区，为防区6、防区7。
Ø ATM室安装1只双鉴防盗探测器，设置2个防区，为防区8、防区9。
Ø 营业大厅安装2只壁挂式探测器、1只吸顶防盗探测器，共用1个防拆防区12，为防区10～防区12。
Ø 营业内厅安装3只双鉴防盗探测器，设置2个防区，为防区13、防区14。
Ø 机房安装1只双鉴防盗探测器，设置2个防区，为防区15、防区16。
Ø 金库安装1只双鉴探测器，设置一个防区，为防区17。
在现金区营业柜口、非现金区营业柜口、ATM室、机房设有紧急按钮，遇到紧急情况时可按下按钮，现场声光报警。紧急按钮设置为全天24小时工作，其它探测器根据情况设定为延时、瞬时等。报警器系统开机后，一旦有人闯入探测区域或敲打ATM机，就会触发报警，立刻发出声光报警声，值班室在收到报警信号后，控制键盘马上显示出报警的具体位置。系统与区110报警中心联网，报警信号将同步传送到区110报警中心联网。报警中心收到报警信号后迅速派工作人员前往处警。区110报警中心将每天监测报警器的工作状态、供电及故障情况，记录报警系统的开/关机、故障及报警信息，确保报警系统的正常工作。报警系统带后备电池，保证系统在交流电停电后12小时仍能正常工作。系统防断电、防剪线，抗破坏能力强。
联网方式：所有紧急报警系统均一级报警模式，设置成24小时不可撤防状态，并不作延时。紧急报警和防盗报警、振动报警信号除了现场报警外，还通过电话线同步传送到市公安局金融服务台和区110报警中心。金融服务台收到报警信号后迅速派区110处警人员前往处警。
3.3、停车场管理系统
3.3.1、停车场管理系统需求
l 内蒙古农村信用社办公楼停车场包括1进1出停车场。
l 管理设备提供对进出车辆的发卡、拍照登记、计时收费等管理。
l 出入口控制器的读卡距离分IC卡读写系统和远距离读写系统。
l 系统能够提供图像比对功能，并考虑将车辆进出图像传至闭路电视监控中心。
l 管理中心汇总相关数据，作为物业管理基础数据。
l 道闸机具有感应自控和手动控制功能。机箱采用防水设计，坚固耐用。
l 车辆检测器采用数字电路多重判断。
l 设备安装在地面入口平坦处，提供现场临时发卡
l 分别在出入口处安装2套图像对比系统。
l 设置管理人员终端计算机终端，接收道闸机的数据控制信号以及图像信号，并由管理软件进行相关处理，通过计算机显示屏反映给管理员。
l 在中心机房，可通过计算机管理终端的网络端口实现与出入口处管理计算机数据通信功能。
l 设置停车场管理系统，管理控制车辆出入停车场、以及车辆图像对比管理，用以对停车场车道入口及出口管理设备实行自动控制、对在停车场中停车的车辆按照预先设定的收入费标准实行自动收费。
l 系统具有数据处理功能，可以对停车场管理中的各种控制参数进行设置、卡片挂失和恢复，对免费卡、月卡、季度卡的设置，可以进行分类查询和打印统计报表，并能够对停车场数据进行管理。
l 系统具有图像对比功能，操作人员可以将出场的车辆与服务器中记录的卡号和摄录的图像进行对比，在确定卡号、车形、车牌编号等记录相符后，启动自动道闸升起闸机，放行车辆。
l 该系统应保证能够实现与门禁管理系统和酒店门锁系统兼容。
3.3.2、停车场系统功能
停车场管理系统是现代化高效、科学的车辆出入管理手段，随着国民经济的不断发展,机动车日益增多, 传统的停车场人工管理，无法满足当今高效、快节奏市场经济社会的需
