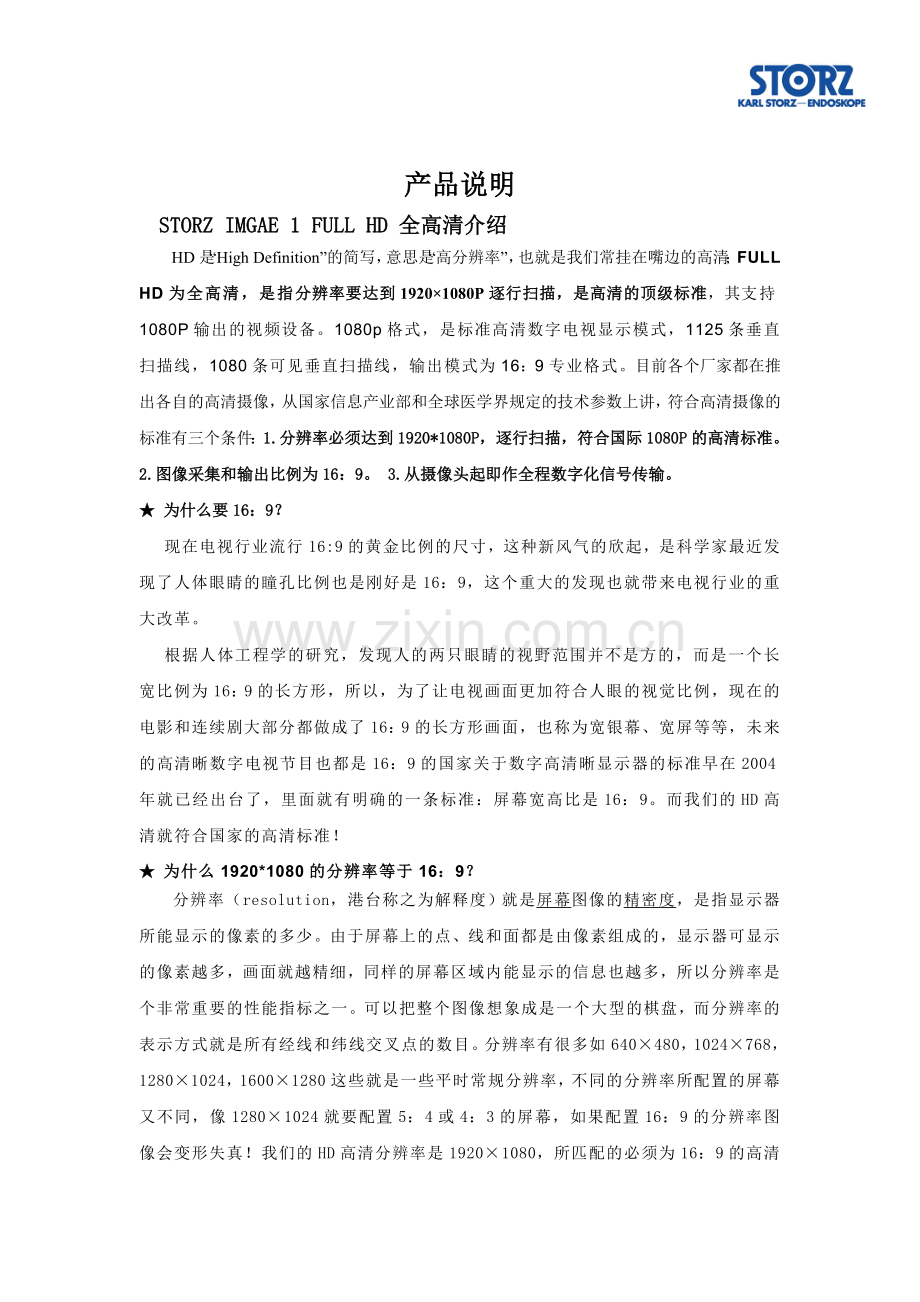

产品说明STORZ IMGAE 1 FULL HD 全高清介绍HD是“High Definition”的简写，意思是“高分辨率”，也就是我们常挂在嘴边的高清；FULL HD为全高清，是指分辨率要达到19201080P逐行扫描，是高清的顶级标准，其支持1080P输出的视频设备。1080p格式，是标准高清数字电视显示模式，1125条垂直扫描线，1080条可见垂直扫描线，输出模式为16：9专业格式。目前各个厂家都在推出各自的高清摄像，从国家信息产业部和全球医学界规定的技术参数上讲，符合高清摄像的标准有三个条件：1.分辨率必须达到1920*1080P，逐行扫描，符合国际1080P的高清标准。 2.图像采集和输出比例为16：9。 3.从摄像头起即作全程数字化信号传输。 为什么要16：9？现在电视行业流行16:9的黄金比例的尺寸，这种新风气的欣起，是科学家最近发现了人体眼睛的瞳孔比例也是刚好是16：9，这个重大的发现也就带来电视行业的重大改革。 根据人体工程学的研究，发现人的两只眼睛的视野范围并不是方的，而是一个长宽比例为16：9的长方形，所以，为了让电视画面更加符合人眼的视觉比例，现在的电影和连续剧大部分都做成了16：9的长方形画面，也称为宽银幕、宽屏等等，未来的高清晰数字电视节目也都是16：9的国家关于数字高清晰显示器的标准早在2004年就已经出台了，里面就有明确的一条标准：屏幕宽高比是16：9。而我们的HD高清就符合国家的高清标准！ 为什么1920*1080的分辨率等于16：9？分辨率（resolution，港台称之为解释度）就是屏幕图像的精密度，是指显示器所能显示的像素的多少。由于屏幕上的点、线和面都是由像素组成的，显示器可显示的像素越多，画面就越精细，同样的屏幕区域内能显示的信息也越多，所以分辨率是个非常重要的性能指标之一。可以把整个图像想象成是一个大型的棋盘，而分辨率的表示方式就是所有经线和纬线交叉点的数目。分辨率有很多如640480，1024768，12801024，16001280这些就是一些平时常规分辨率，不同的分辨率所配置的屏幕又不同，像12801024就要配置5：4或4：3的屏幕，如果配置16：9的分辨率图像会变形失真！我们的HD高清分辨率是19201080，所匹配的必须为16：9的高清监视器，因为人眼睛的黄金比例是1.66，哪个分辨率的结果接近这个数值就越清楚，我们的HD1920/1080除出来的结果约等于1.7接近于1.66，而目前上市的其他品牌分辨率是1280/1024或其他小于1.25，达不到1.66的黄金比例，所以我们的就是真正的16：9也是真正的高清！ 以下是STORZ FULL HD全高清介绍：1STORZ FULL HD全高清摄像系统分辨率为1920*1080像素,超200万像素,6倍于普通三晶片.更高的分辨率,更佳的景深和色彩，图像的清晰度达到10Bit，并且采用逐行扫描技术，使得每组晶片所采集到的信息量比隔行扫描增加了50%，产生了更高的清晰度，更真实的色彩还原和更稳定的动态图像，从而使医生得以更加精确地实施手术。摄像头的设计更符合人体工程学要求，轻巧舒适，易于把握。图像采集和输出采用16：9模式【CCD晶片采集图像特点】，比5：4 和4：3图像的视野扩大了32。宽屏显示,提供了更大的画面而不是简单的拉宽图像. 摄像头采集到的图像像素点呈1：1的放大模式，画面在宽屏监视器上无扭曲变形图像不失真，更大的提高了临床手术的可操作性。全程数字化信号采集输出，源于摄像头的全数字化传输模式，保证图像高清显示。我们的输出方式有BNC,S-VIDEO,Y/C,RGB。DVI【数字双显输出】等输出方式！并可以同时输出使用。DVI数字输出方式直接和HD高清监视器配用，凸显真正高清的视觉。2.真正数字信号输出（最大优点）；在CCD传感晶片之后，便是数字处理器，也就是说CCD接收到视频信号后立刻便由数字系统将视频信号转化为数字信号，使之最低限度的减少了信号衰减，从而大大提高了图像的保真性（目前大多数数字摄像系统为CCD接收到视频信号后传到CCU中进行数字化）。因此即使器官中再细微的变化也能在高像素监视器下显示出来。从而提高了诊断及手术的精确性。提供了多种图像增强方式：【AGC】数字对比增强、数字纤维过滤器，使之不管是硬镜、软镜还是显微镜都能达到最理想的图像效果。多种视频输出接口、键盘接口、外围设备接口及扩展槽等。3.连续自动曝光控制：连续曝光1/50-1/10000秒调节（STORZ专利），此设计可使摄像机，根据光强对图像亮度自动调节，从而确保了图像亮度始终保持最优化，也就是说调节光源亮度至使用者认为最佳后，摄像将根据进入手术部位的光强自动调节，始终保持您确认的最佳状态。这样一来就降低了对光源的要求，只需要光源有一定亮度就可以（100W左右），在购买设备时就不必再配自动调节光亮度的光源了，从而也就降低了购买成本；4图像冻结功能：及时捕捉所要的图像，冻结过程不影响图像的连续记录，有利于教学和学术会议的召开5. 医用色彩处理模块功能：对大量出血不会吸光变暗而影响手术视野。其他品牌无此模块，对于大量出血，图像变暗，原因是对红色信号处理内存不足，出现溢满现象6. 独特的网格过滤功能：此功能是应用在一些软镜手术中，采用数字纤维过滤技术可以把原有的网格功能过滤掉，不管是硬镜、软镜还是显微镜都能达到理想的图象效果，高度兼容7.PDD光动力学诊断系统，对支气管镜和膀胱镜的平滑肌腺瘤的诊断和手术有特别的效果。8.摄像主机控制面板简洁，除有HD摄像头的接入端口外还配置了Image1的摄像头接入端口，并留有扩展端口，其简化设计使初学者更容易掌握，摄像主机背板有多种输出接口，如RGB、BNC、Y/C、 ACC1、ACC2，DVISDI等.9.摄像头上有一个综合性的耦合器；一个调焦圈，调节图像清晰度；一个焦距调节圈，调节图像大小。摄像手柄上有三个控制按钮。中间菜单键，用于设置各种常用的功能，如：白平衡、光亮度、清晰度、曝光控制、色彩测试条，自动增益【AGC】，去网格和外围设备（打印机、照相机）等；配有键盘，除了具备如上摄像头的功能外，还具有其它特殊功能，并且所有功能都已简化设计，只需按下相应的快捷键。如：F1显示时间日期、ALT+F1编辑时间日期、F2显示手术计时、F3开始/停止手术计时、ALT+F3重新计时、F4显示抬头、ALT+F4创建编辑抬头、F5显示色彩测试条、F6显示曝光率、F7白平衡、F8人工曝光控制、F9亮度调节、F10清晰度调节10自动白平衡11. 在提供最高质量的内窥镜影像的同时，Image1还向医生提供了数据存储的整体解决方案。在主机的前面板和后背板提供了两个USB接口。这两个USB接口可以便捷的连接各种移动存储设备(U盘/移动硬盘)，即插即通。通过摄像头遥控或脚踏控制即可快速实现影像的录入和图像的抓取。图像和影片以文件形式存储在移动存储设备内并可以直接在个人电脑上读取或编辑，无须使用专业软件执行导入步骤。与此同时，主机还预装了部分打印机的驱动程序，支持以下打印机即插即用： HP Deskjet 460 HP Officejet Pro K8600 HP Deskjet 5150 HP Officejet Pro L7580 HP Deskjet 6122 HP Photosmart D7260 HP Deskjet 6940 HP Photosmart D7360 HP Deskjet 6988 HP Photosmart 8180 Sony UP-D55MD HP Photosmart C818020L全自动恒温CO2气腹机本款20L加温气腹机为全自动控制，根据临床手术需要，设定好所需腹内压力，术中自动充气，保持腹内压恒定。压力范围0-50mmHg,流速范围0-20升/分钟自动可调。二氧化碳流速、压力动值及定值显示。安全监测及警报系统：腹内压力，超压自动减弱，超压报警。配有VERESS气腹针，其独特的设计保证进入腹腔后内针自动缩进，保护腹内脏器不被损伤。配备连接国产大钢瓶的连接管。KARL STORZ电子气腹机采用了压力及流量检测方面的最新技术，利用微电脑控制，为腹内外科临床应用提供了安全而高流量的气体吹入器。300W氙光源STORZ氙灯冷光源色温可以达到6000K，符合日光的亮度，具有极高光亮度。在内窥镜手术中需要的冷光源，不但要有足够的光亮度还要能有效的避免光源因功率高而产生较多热量从而影响手术的问题。也就是腔内要求光源具有低瓦数、低热量、高亮度特性。STORZ就有效的解决了这一问题，其最新数字三晶片摄像系统1/601/10000的自动暴光专利，使摄像机可根据光强对图像的光亮度进行自动调节，即使器官中再细微的变化也能在监视器下显示出来提高了诊断及手术的精确性。STORZ的300W氙光源还具有以下特点：1. 300W氙光源更利于色彩再现，具有较高的视觉和图像清晰，减轻了视觉疲劳；2. 内置红外线过滤器，真正的冷光源防止组织灼伤和铺巾燃烧3.3.有灯泡使用寿命预警功能。STORZ灯泡寿命大于500小时，当灯泡使用累计达480小时后，主机面板上预警灯亮，提示需要更换灯泡（在此提示下灯泡还可以工作50个小时），便于及时更换，从而使因灯泡损坏耽误手术的可能性降为“零”；4.灯的亮度可从0到100连续手动调节，能满足所有腔内手术对不同光亮度的要求（一般设置为50%左右即可），将亮度调节按钮调制0时，即为待机状态；4. 具有极高的亮度，适用于要求照明强度高的手术，同时又符合低瓦数高亮度的特性，因此特别适用于高档摄像系统和内窥镜。窥镜STORZ公司的HOPKINS柱状透镜系统是STORZ公司的国际专利产品，突破了NITZE设计的传统透镜系统，创造及发展地采用特殊的柱状宝石晶体代替了以往在一定距离间隔放置小透镜的旧时设计。其主要特点： 可高温高压消毒； 改善了光线的透过率,视野更大，达到110； 通过提高各种波长光线的透过率的办法提高了色彩饱和度； 通过特殊折射玻璃解决了光学镜色差问题使得产生的人体内器官表面和结构的图像达到极高的逼真度；绝对不变形也是目前所有内镜中唯一晶体成像不失真不变形的专利产品。 蓝宝石镜面硬度更强，镜头更耐磨损； 良好的分析及对比，STORZ镜体可以极好的分辨观测物的不同位置、距离、相互之间的三维立体定位，从而为手术者提供了良好的分析及对比； 光源接口采用独特的分离式和附加式设计，可与二十多个品牌的内镜光源连接。 可连接各种摄录像系统。 种类齐全，方便临床选用。备有各种角度 、长度、直径及特殊功能镜体数百种。器械STORZ公司的手术器械具有无与伦比的性能。在腔内外科发展史上，STORZ手术器械总是走在最前沿，STORZ公司根据外科医生需求，设计制造的手术器械达数百种、上万个型号，有大量国际专利。STORZ手术器械具有以下特点1组合式：手柄、外套管及工作元件可方便地拆卸和组装，便于清洗。2.工作元件可360度旋转。3.有绝缘和非绝缘选择。4.绝缘器械配有高频导线接口，可进行术中电凝止血。5.手柄样式多种选择，并可相互通用，减少存量。6.多种长度、直径选择。7.多种方向、角度选择。8.独特开放设计，避免血渍及组织碎片隐藏。9.所有手术器械均可高温高压消毒STORZ公司简介1全球最大的医用内窥镜生产和销售厂商，市场占有率全球第一KARL STORZ公司创建于1945年，是世界上最早专业生产内窥镜的厂家之一。到目前为止史托斯已发展成为拥有一万五千人的大型现代化工厂，是全球最大的医用内窥镜生产和销售厂家，在国际上享有盛誉；其产品广泛分布在全世界170多个国家和地区，市场占有率全球第一。现在无论在普外、妇产、胸外、泌外还是耳鼻喉科，STORZ产品销量都位居榜首。卡尔史托斯先生也因此被全球医学界誉为“窥镜之父”。STORZ内窥镜获取了1993年IF医疗设备的设计奖。获奖是基于设计的观念、功能和易处理的荣誉之上的，IF特别赞同了STORZ的设计细节。目前KARL STORZ拥有400多种国际专利和模型，STORZ的标准可与其他厂家现在和今后的任何一代相比。2医用内窥镜的先驱，医患为本，产品不断创新作为医用内窥镜的先驱，卡尔史托斯公司始终以医生和病人的需求为本，致力于产品的革新、精度和质量。史托斯公司的设计工程师与世界上500多家知名的医疗中心保持着密切的联系，确保第一时间听取外科医生的需求和改良建议，设计出各种手术需要的新器械。国际上绝大部分最新论文介绍的腔内外科手术都是使用STORZ产品完成的。史托斯公司的产品始终走在内窥镜技术的最前沿，引领内窥镜的发展方向。在全球医学界，KARL STORZ的名字意味着独特专利的柱状镜体；意味着近乎完美的内窥镜影像；意味着临床各科最先进的无创及微创诊断治疗；意味着不断涌现的新产品和新技术3国际品质保证，顶尖荣誉产品KARL STORZ产品符合严格的内部质量标准和国际标准，通过了ISO9001/EN 46001认证。根据国际质量标准体系规定，STORZ的镜体、手术器械及电器可与任何一种符合国际质量标准的品牌相连接使用，无垄断性，其最优化的设计大大增强了产品的通用性，从而更有利于医院各种产品的连接和扩展工作。KARL STORZ参与了国际座谈小组对内窥镜及设备标准的起草，我们对发展标准的长期许诺确保了客户对我们的信心。STORZ产品是德国以国家的名义向市场推荐的品牌，是全世界各专家所选用的品牌。国际腔内外科学术会议大都选用STORZ产品做最新手术演示。因此，使用STORZ产品是信心的保证，并且可为将来国际间交流打下基础。 4最佳售后服务体系 “用户第一，服务至上”是史托斯公司的售后服务原则，STORZ除了产品质量的硬件获得公认外，其售后服务也赢得全球用户赞誉。无论是经过德国培训的工程技术人员，还是具有优秀素质的市场推广与售后服务队伍。KARL STORZ始终致力于为全球用户提供最直接、最完备的服务。史托斯公司在全球各地设有办事处和联络处，配备工程师，建有维修站，以保证售前详尽的产品介绍，售后及时的维修服务和配件的供应。5、KARL STORZ公司推动了中国微创外科的快速发展KARL STORZ公司自成立之初，就一直致力于向全世界推广最新的微创外科技术。STORZ公司第一个将腹腔镜下胆囊摘除、胸腔镜下肺叶切除等微创手术介绍到中国，并邀请国外专家在北大一附院、三附院、协和医院、上海华山医院、中山医院、瑞金医院、新华医院及广州、长沙、沈阳、武汉、昆明等地举办培训班。配合世界卫生组织，向中国赠送了大批STORZ各科内窥镜设备，对中国广泛开展微创外科手术作出了突出贡献。KARL STORZ产品在山东的市场占有率，多年来一直保持遥遥领先的位置。特别值得一提的是，在八十年代初期由STORZ公司向我省赠送的一批内窥镜设备，到目前为止，仍正常使用，且性能良好，这足以说明STORZ产品经得住时间的考验进口全高清三晶片腹腔镜技术参数 一、进口全高清三晶片摄像系统：313CCD晶片，分辨率1920*1080, 每块CCD晶片像素数200万, CCD以16:9的格式采集图象摄像头一体化设计，整合齐焦光学变焦镜头f=14mm28mm信噪比60db主机带2个USB接口，内置图像抓取刻录系统，可直接对手术录像进行抓图和录像自动白平衡并带有记忆功能国际标准接口高兼容度，同一主机可接单晶片、三晶片摄像头视频扫描方式：逐行扫描带SCB接口，可与集中控制系统连接扩充性：主机带有空闲扩展槽用于以后升级安全认证：IEC、CSA、UL认证,CF一类认证二、26寸全高清医用液晶监视器:最高像素1920*1200信号输入方式:BNC复合视频信号;S-VIDEO、Y/C信号;RGB分色信号;高清DVI数字信号; 高清SDI数字信号输出.三、光源：氙灯光源300W 灯泡使用寿命500小时（500小时内保修） 色温6000K500K四、气腹机：20L电子气腹机（含硅胶管、接口），带自动监控、超压报警功能五、台车：内窥镜专用台车一辆六、手术器械部分：腹腔镜标准配置手术器械一套。要求：原装进口，与摄像系统同一品牌。
