逆变焊机焊接工艺及设备知识535问.docx

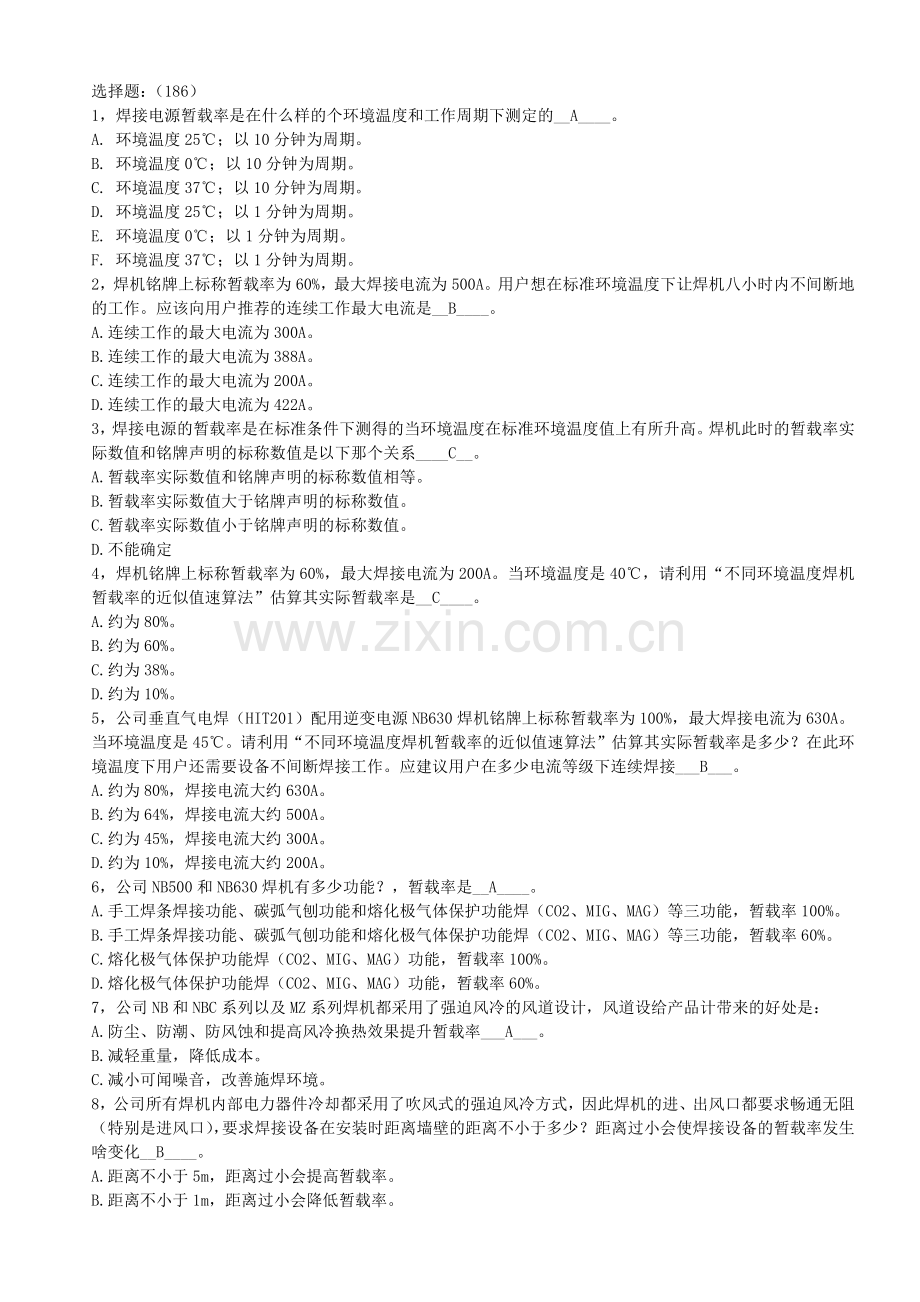

选择题：（186）
1，焊接电源暂载率是在什么样的个环境温度和工作周期下测定的__A____。
A. 环境温度25℃；以10分钟为周期。
B. 环境温度0℃；以10分钟为周期。
C. 环境温度37℃；以10分钟为周期。
D. 环境温度25℃；以1分钟为周期。
E. 环境温度0℃；以1分钟为周期。
F. 环境温度37℃；以1分钟为周期。
2，焊机铭牌上标称暂载率为60%，最大焊接电流为500A。用户想在标准环境温度下让焊机八小时内不间断地的工作。应该向用户推荐的连续工作最大电流是__B____。
A. 连续工作的最大电流为300A。
B. 连续工作的最大电流为388A。
C. 连续工作的最大电流为200A。
D. 连续工作的最大电流为422A。
3，焊接电源的暂载率是在标准条件下测得的当环境温度在标准环境温度值上有所升高。焊机此时的暂载率实际数值和铭牌声明的标称数值是以下那个关系____C__。
A. 暂载率实际数值和铭牌声明的标称数值相等。
B. 暂载率实际数值大于铭牌声明的标称数值。
C. 暂载率实际数值小于铭牌声明的标称数值。
D. 不能确定
4，焊机铭牌上标称暂载率为60%，最大焊接电流为200A。当环境温度是40℃，请利用“不同环境温度焊机暂载率的近似值速算法”估算其实际暂载率是__C____。
A. 约为80%。
B. 约为60%。
C. 约为38%。
D. 约为10%。
5，公司垂直气电焊（HIT201）配用逆变电源NB630焊机铭牌上标称暂载率为100%，最大焊接电流为630A。当环境温度是45℃。请利用“不同环境温度焊机暂载率的近似值速算法”估算其实际暂载率是多少？在此环境温度下用户还需要设备不间断焊接工作。应建议用户在多少电流等级下连续焊接___B___。
A.约为80%，焊接电流大约630A。
B.约为64%，焊接电流大约500A。
C.约为45%，焊接电流大约300A。
D.约为10%，焊接电流大约200A。
6，公司NB500和NB630焊机有多少功能？，暂载率是__A____。
A. 手工焊条焊接功能、碳弧气刨功能和熔化极气体保护功能焊（CO2、MIG、MAG）等三功能，暂载率100%。
B. 手工焊条焊接功能、碳弧气刨功能和熔化极气体保护功能焊（CO2、MIG、MAG）等三功能，暂载率60%。
C. 熔化极气体保护功能焊（CO2、MIG、MAG）功能，暂载率100%。
D.熔化极气体保护功能焊（CO2、MIG、MAG）功能，暂载率60%。
7，公司NB和NBC系列以及MZ系列焊机都采用了强迫风冷的风道设计，风道设给产品计带来的好处是：
A.防尘、防潮、防风蚀和提高风冷换热效果提升暂载率___A___。
B.减轻重量，降低成本。
C.减小可闻噪音，改善施焊环境。
8，公司所有焊机内部电力器件冷却都采用了吹风式的强迫风冷方式，因此焊机的进、出风口都要求畅通无阻（特别是进风口），要求焊接设备在安装时距离墙壁的距离不小于多少？距离过小会使焊接设备的暂载率发生啥变化__B____。
A.距离不小于5m，距离过小会提高暂载率。
B.距离不小于1m，距离过小会降低暂载率。
C.距离不小于0.5m，距离过小会提高暂载率。
D.距离不小于0.1m，距离过小会降低暂载率。
9，焊接电源机壳有可靠接地和可靠接零两种防触接线电方式，哪种方式相对更安全__B____。
A. 可靠接地和可靠接零两种方式一样安全。
B. 可靠接地比可靠接零方式更安全。
C.可靠接零比可靠接地方式更安全。
D.都不接最安全。
10，两导线欲串接成一根导线以增加长度，由于接线电阻会对电流产生阻碍，并以发热的形式消耗电能。
若家用100W白炽灯和输出1000A的焊接电源都因为接线而造成有0.01Ω的接触电阻，通过计算请判断下列说法那些正确_A，B_____。
A.白炽灯会被接线电阻降低电压4.5mV，接触电阻耗能2mW；焊接电源会被接线电阻降低电压10V，接触电阻耗能10KW
B.白炽灯的发光功率受接线电阻影响及其微小；焊接电源受接触电阻影响功率损失很大。
C.白炽灯的发光功率受接线电阻影响及其微小；焊接电源受接触电阻影响功率损失同样及其微小
D.白炽灯的发光功率受接线电阻影响很大；焊接电源受接触电阻影响功率损失同样很大。
11，MIN160焊机在100A电流情况下使用10m长的10mm2焊接电缆，使用非常正常。若用户用同样长度和截面积的焊接电缆驳接一台MZ1250，希望连续输出1000A稳定电流。通过计算判断一下说法那些是正确的__C____。
A. 后者电缆的损耗是前者的5倍。
B. 后者电缆的损耗是前者的10倍。
C. 后者电缆的损耗是前者的100倍。
D. 后者电缆的损耗和前者是一样的。
12，MZ1000焊接电缆通用截面积为95mm2，长度为15m。用户想加长到45m而不太影响焊接效果，请问一下面所列给用户的建议中最好的是___D___。
A.直接换用截面积为95mm2 长度为45m的焊接电缆。
B.换用截面积为70mm2 长度为45m的焊接电缆。
C.换用截面积为3x95mm2 长度为45m的焊接电缆。
D.换用截面积为2x120mm2 长度为45m的焊接电缆。
13，焊接电源在风机被强迫卡住或损坏不能转动时，对电源的影响最准确的说法是___C___。
A.焊接电源空气开关立即跳闸。
B.焊接时焊缝成形变得很差。
C.焊接电源暂载率急剧下降，以至于焊接过程异常频繁停机保护。
D.焊接电源不会有输出，根本不能焊接。
14，埋弧焊在施焊过程中，用户反映常有断弧现象发生。你认为最合理的检查顺序是__A____。
A.先检查送丝系统是否有过大阻力，然后检查电网输入侧的接线是否良好，再捡查送丝机控制系统，最后检查焊机电源及其控制系统。
B.先检查焊机电源及其控制系统，然后捡查送丝机控制系统，再检查电网输入侧的接线是否良好，最后检查送丝系统是否有过大阻力。
C.先检查焊机电源及其控制系统，然后检查电网输入侧的接线是否良好，再捡查送丝机控制系统，最后检查送丝系统是否有过大阻力。
15，细焊丝CO2焊时，焊丝的干伸长度取___B___倍的焊丝直径，较为合适。
A.5倍
B.10倍
C.15倍
D.20倍
16，焊接回路电感增加，会使短路电流上升速度___C___。
A.增加
B.不变
C.减小
17，CO2焊不适合于焊接__C____。
A. 碳素钢
B.合金钢
C.不锈钢
18，CO2焊接时，应采的电源和接法是___B___。
A.交流电源无极性连接
B.直流电源反接
C.直流电源正接
19，CO2的气瓶颜色应该是_B_____。
A.黑
B.铝白
C.黄
20，CO2立焊时，如果想获得较大的熔深和较厚的焊肉，应该采用的焊接手法是_B____。
A. 立向上焊
B. 立向下焊
21，直径小于0.8mm的焊丝，最合适的送丝方式为__B___。
A.推丝方式
B.拉丝方式
C.推拉方式共用
22，CO2焊接时，常用焊丝中的___C___合金元素来联合脱除CO2电弧气氛的氧化性。
A.Al和Ti
B.Mo和V
C.Mn和Si
23，细丝CO2焊接时，能获得最佳短路过渡过程的焊接电压约为____A__V左右。
A.20V
B.30V
C.40V
24，CO2气瓶中气体压力降至___C___MPa时，不宜用来焊接，应停止使用，更换新的气瓶。
A.5
B.3
C.1（或0.98）
25，CO2电弧工作在静外特性的____C__段，常采用平（或缓降）静外特性电源，并配以等速送丝系统。
A. 下降
B. 水平
C.上升
26，CO2送丝方式中__A____不适合远距离送丝。
A. 推丝式
B.拉丝式
C.推拉式
27，CO2电弧焊，对CO2的纯度（合格品）要求是：CO2大于_A____％（体积比）。
A.99.5
B.99.7
C.99.9
28，TIG电弧焊（氩弧焊），对Ar气的纯度（合格品）要求是：Ar大于___C__％（体积比）。
A.99.5
B.99.7
C.99.9
29，“CO2＋O2电弧焊的好处主要是焊接效率高，此法适用于焊接有色金属”。此说法：___B___。
A.正确
B.错误
30，“CO2气体保护焊由于CO2具有氧化性，提高了金属的抗锈能力”。此说法：__A____。
A.正确
B.错误
31，“CO2气体保护焊用于不锈钢焊接时，会引起焊缝增碳，故效果不好”。此说法：___A___。
A.正确
B.错误
32，“药芯CO2气体保护焊比实心CO2气体保护焊的熔敷效率低，但焊接的综合成本比实心CO2气体保护焊要低一些”。此说法：__A____。
A.正确
B.错误
33，“GMAW用药芯焊丝焊接，如被焊金属相同，采用不同的保护气体时，其药芯焊丝原则上可以相互代用，即变更保护气体时可以不变换焊丝，而是使用同一种焊丝。”。此说法：__B____。
A.正确
B.错误
34，“通常，酸性渣系的药芯焊丝也能获得较低的焊缝含氢量，可以达到低氢型焊条的水平”。此说法：__A___。
A.正确
B.错误
35，“CO2焊机气路系统中的预热器可以去除CO2中含有的水分”。此说法：__B____。
A.正确
B.错误
36，电流相同时，为获得相同的保护效果，熔化极氩弧焊所用的气体流量与钨极氩弧焊相比 __A____。
A.更大
B.更小
C.相等
37，脉冲焊接要计算对焊缝的热输入时，应用__C____进行计算。
A.基值电流
B.峰值电流
C.平均电流
38，使用Ar+CO2进行MAG焊时，为了确保获得喷射过渡，CO2的含量应＜__B____%。
A.10
B.30
C.50
39，下列的熔滴过渡形式，通常容易获得较大熔深的是__C____。
A. 颗粒
B.短路
C.喷射
40，焊丝增大，会使出现喷射过渡的临界电流____A__。
A. 增大
B. 减小
C. 不变
41，混合气Ar+CO2+O2（80：15：5）常用来焊接___A___.
A. 碳钢和低合金钢
B. 不锈钢
C. 铝合金
42，熔化极氩弧焊的电流、极性的形式是__B____ 。
A. 直流正接
B. 直流反接
C. 交流
43，电流相同时，为获得相同的保护效果，熔化极氩弧焊所用的气体流量与钨极氩弧焊相比_A____ 。
A. 更大
B. 更小
C. 相同
44,埋弧焊焊剂431是___B___ 。
A.高锰低硅
B.高锰高硅
C.低锰高硅
45,焊条电弧焊多层多道焊时，对于质量要求较高的焊缝，每层厚度应不大于_A____mm为好。
A.4
B.5
C.7
D.8
46,酸性焊条焊接时熔滴通常以__B____形式过渡。
A.大颗粒
B.小颗粒
C.短路
47,碱性焊条焊接时熔滴通常以___D___形式过渡。
A.大颗粒
B.小颗粒
C.短路
D.大颗粒+短路
48，焊剂的氧化性强弱通常用其中___A___含量的多少来衡量。
A.Mn2O3,Fe2O3
B.CaO,MgO
C.SiO2,CaF2
49,埋弧焊时，如果焊缝出现气孔，则最可能是___B___气孔。
A.氮
B.氢
C.一氧化碳
50,埋弧焊时最可能的焊接电压范围的是__B____ V。
A.24-27
B.38-45
C.68-73
51,电流不变时，若焊丝直径增加，则焊缝的熔深会___C___。
A.增加
B.不变
C.减小
52,其它条件不变时，若焊丝的干伸长度增加，则焊缝的成形会变得__B____。
A.深而平
B.浅而凸
C.深而凸
53,埋弧焊常用HJ431，这时应优先选用___B___。
A.直流正接
B.交流
C.直流反接
54,工件倾斜成下坡焊时，焊缝的熔深会__B____。
A.变深
B.变浅
C.不变
55,焊剂的氧化性越强，能过渡的合金元素量__C____。
A.无关
B.越多
C.越少
56,筒体内环缝焊接时，最好在背面垫上焊剂垫焊接__A____。
A,正确
B.错误
57,烧结焊剂适合于合金钢的焊接，但它比熔炼焊剂更容易吸潮___A___。
A.正确
B.错误
58,埋弧焊接电流大，熔池存在时间长，所以冶金反应充分，不易产生缺陷_A____。
A.正确
B.错误
59,装配间隙越大，熔深也越大，所以底层若间隙过大，就容易焊穿__A____。
A.正确
B.错误
60,为提高焊接效率，采用较大的熔深，同时有利于防止出现气孔和裂纹等缺陷__B____。
A.正确
B.错误
61,一用户在使用MZ-1000埋弧焊拼焊焊接地磅钢板时，焊缝出现气孔。通过沟通发现其焊剂没有经过烘干处理。用户于是将焊剂放在太阳下爆晒两个小时晒干焊剂，此做法你认为__B____。
A.正确
B.错误
62,角焊缝埋弧焊时，若想获得较好的焊缝成形的同时还获得较大的焊角高度，则应用___C___焊。
A.斜角焊
B.横角焊
C.船形焊
63,埋弧焊时，未熔化的焊剂经回收后，一般应__C____。
A.不能再使用
B.可直接使用
C.烘干后按比例与新焊剂混合使用
64,埋弧焊所用的药芯焊丝其焊药通常多为____C__的，主要目的是为了提高焊接效率。
A.酸性熔渣型
B.碱性熔渣型
C.金属粉芯型
65,瑞凌实业公司的二保焊加热器电源采用的是___C___。
A.电网220V交流电压
B.焊接输出端直流电压
C.隔离的安全交流电压
66,对于一定的工件，熔池的形状主要由电弧对熔池的___B___作用确定。
A.热
B.力
C.电
67,埋弧焊焊接角焊缝时，焊缝脱渣相对较困难。用户采用在焊后工件未冷却时浇煤油冷却。利用药渣和工件热喷胀系数不同的原理，是药渣皮自行从工件剥离，此法正确否_A_____。
A.正确
B.错误
68,埋弧焊电源，小车机械部分及小车控制电路工作完全正常，但施焊时要么起不了弧，要么焊接过程频繁无规则断弧，你认为最应该检查的地方是：_B_____。
A.电网电压
B.焊机到工件的连接线路（俗称地线）
C.焊剂质量
D.焊丝质量
69,焊缝的成形系数是指___C__。
A.宽度/余高
B.有效厚度/余高
C.宽度/有效厚度
70,埋弧焊接筒体环缝时，如果需要清根，则应先焊____B__缝，在筒体______部清根。
A.外，内
B.内，外
C.内，内
71,用户欲进行焊16mm低碳钢的拼板焊接，要求不开坡口，双面焊接，你认为下列焊接参数那个最为合理__C____。
A.焊丝3mm。电压30V。电流400A。走速20m/min
B.焊丝4mm。电压40V。电流500A。走速30m/min
C.焊丝4mm。电压40V。电流800A。走速30m/min
D.焊丝5mm。电压45V。电流600A。走速25m/min
72,用户欲对10mm角焊缝进行1.2mm实心焊丝CO2立焊，你认为下列焊接参数那个最为合理_C_____。
A.电压30V。电流300A。
B.电压25V。电流200A。
C.电压20V。电流130A。
D.电压42V。电流500A。
73,手工脉冲TIG焊适用的电流脉冲频率为___A___Hz。
A.1
B.2
C.5
D.6
74,钨极氩弧焊时，若根据电流选定钨极直径为3.0mm，你应选用下列直径__B____mm的焊丝。
A.1.5
B.3.2
C.5.0
75,钨极氩弧焊焊接不锈钢时，应用__A____接法。
A.直流正接
B.直流反接
C.交流
76,钨极氩弧焊焊接铝合金时，应用___C___接法
A.直流正接
B.直流反接
C.交流
77,氩弧焊机的高频振荡常用于___B___。
A.稳弧
B.引弧
C.焊接
78,钨极氩弧焊用__B___接法没有“阴极雾化”作用。
A.正接
B.反接
C.交流
79,钨极氩弧焊接不锈钢，焊缝表面颜色为____A__色时，保护效果较好。
A.金黄
B.蓝
C.灰黑
80,从焊接的角度看，氩气的惰性是指__C____。
A.不与金属有化学反应
B.不溶于金属
C.既不反应也不溶解
81,脉冲钨极氩弧焊的脉冲参数中，所谓“占空比”指的是___C___。
A.峰值电流∕基值电流
B.峰值电流∕基值时间
C.峰值时间∕周期
82,TIG焊钛合金时，以下__A____颜色的焊缝，其气体保护效果最好。
A.橙黄色
B.蓝紫色
C.青灰色
83,钨极氩弧焊时，采用__A____接法钨极烧损最小。
A.直流正
B.交流
C.直流反
84,气体保护焊接为获得最佳保护效果，在气流量增加时喷嘴孔径应相应减小__B____。
正确
错误
85,钨极氩弧焊主要用于打底焊、有色金属以及厚大焊件的焊接___B___。
正确
错误
86,与其它焊接方法一样，钨极氩弧焊也可以直接在焊件的坡口面内接触引弧_B_____。
正确
错误
87,钨极氩弧焊由于没有冶金反应，所以焊前清理要求严格__A____。
正确
错误
88,钨极氩弧的弧长对电弧电压的影响较小，所以焊接时可以用较长的电弧__B____。
正确
错误
89,氩气较难电离，但氩弧引燃后，较低的电弧电压即可维持电弧稳定燃烧____A__。
正确
错误
90,空气等离子弧切割应用__A___电极为好。
A.锆钨
B.纯钨
C.钍钨
91,为提高等离子弧的稳定性和压缩程度，离子气以用__B___气体为好。
A.Ar
B.H2
C.空气
92,通常将电流小于__B___A的等离子弧称为微束等离子弧。
A.10
B.30
C.50
93,出现双弧现象，对等离子弧焊接或切割过程的影响是___B__：
A.有利
B.不利
C.不确定
94,等离子弧切割的原理是___B__：
A.燃烧
B.熔化
C.冲击
95,稳定性最好的是_A____型等离子弧。
A.联合
B.非转移
C.转移
96,可以用于焊接或切割非金属材料的是_B______型等离子弧。
A.转移
B.非转移
C.联合
97,温度最高、能量密度最大的是? C
A.焊条电弧
B.钨极氩弧
C.等离子弧
98,一般手工电弧焊的焊接电弧中温度最高的是___C____。
A. 阴极区
B. 阳极区
C. 弧柱区
D. 无法确定
99,减少或防止焊接电弧偏吹不正确的方法是___D____。
A. 采用短弧焊
B. 适当调整焊条角度
C. 采用较小的焊接电流
D. 采用直流电源
100,随着焊接电流的增大，电弧燃烧___A____。
A. 越稳定
B. 越不稳定
C. 无影响
D. 稳定性不变
101,焊接时，产生和维持电弧燃烧的必要条件是__C_____。
A. 碰撞电离和热电离
B.一定的电流强度
C.阴极电子发射和气体电离
D.较高的空载电压
102,符合弧焊电源动特性要求的是_C______。
A. 较慢的短路电流上升速度
B. 较长的恢复电压最低值的时间
C. 合适的瞬时短路电流峰值
D. 较长的恢复电压最高值的时间
103,由电动机和直流发电机两部分组成的弧焊电源称为____A___。
A. 弧焊发电机
B. 弧焊整流器
C. 弧焊变压器
D. 逆变焊机
104,焊接时使用交流焊机____A___。
A. 不会偏弧
B.会偏弧
105,ZX7 160主要适合于直径为_____AB__mm的焊条
A.3.2
B. 2.5
C.4.0
D.5.0
106,焊接铝镁合金较适合的焊机是__C_____。
A.直流氩弧焊
B.直流手工焊
C.交流氩弧焊
D.埋弧焊
107,引起手工焊机不好起弧的原因有___ABC____。
A.地线与工件连接不良
B.焊接电流偏小
C 工件较脏
D. 电网频率不对
108,半自动和全自动焊机设备中，细焊丝一般使用等速送丝系统配___B____电源
A.降特性
B.平特性
109,半自动和全自动焊机设备中，粗焊丝一般使用变速送丝系统配___A____电源
A. 降特性
B. 平特性
110,手工弧焊机使用___B____特性电源
A.平特性
B.降特性
C.上升特性
111,单相220伏逆变焊机____B___在三相380伏电网下工作。
A.可以
B.不可以
C.不一定
112,三相380伏逆变焊机___B____在单相220伏电网下工作
A.可以
B.不可以
C.不一定
113,在焊不锈钢时，需要80A焊接电源下，使用___A____mm直径的钨针较为合适。
A.1.6
B.3.2
C.2.4
D.0.8
114,下列工艺适合油气管道焊接工艺的是____AE___。
A.TIG焊打底，手工焊盖面。
B.实心焊丝CO2打底，手工焊盖面。
C.实心焊丝CO2打底，埋弧焊盖面。
D.药芯自保焊打底，手工焊盖面。
E.纤维素焊条手工焊打底，药芯自保焊盖面。
115,影响切割效果的原因有___ABC____。
A. 气压过高
B. 喷嘴孔径过大
C. 机器性能问题
116,J422是_B______类型焊条
A.碱性
B.酸性
C.纤维素
117,J507是____A___类型焊条
A.碱性
B.酸性
C.纤维素
118,E6010是___C____类型焊条
A.碱性
B.酸性
C.纤维素
119,A307是___D____类型焊条
A.碱性
B.酸性
C.纤维素
120,下列___D____属钎焊
A.TIG焊
B.MIG 焊
C.手工电弧焊
D.氧乙炔焊
E电烙铁焊
121,在室内环境以50A电流施焊时，氩气流量最合适的是_____B__。
A 2-4 B 5-8 C 9-11
122,空气等离子切割机在同等电流规范情况下，对以下__C_____切割速度最快。
A.铜
B.铝
C.不锈钢
D.碳钢
123,化工管道焊接过程中不允许夹钨时，需要TIG焊接时采用___A____引弧方式。
A.高频非接触引弧
B.接触引弧
124,瑞凌实业公司常用的TIG焊枪规格是___ACE____。
A. WP18
B. WP19
C. WP-26
D. WP23
E. WP17
125,红头钨针是___A____类型材料
A.钍钨
B.铈钨
C.锆钨
D.镧钨
126,绿头钨针是___A____ 类型材料
A.钍钨
B.铈钨
C.锆钨
D.镧钨
127,蓝头钨针是____D___ 类型材料
A.钍钨
B.铈钨
C.锆钨
D.镧钨
128,埋弧焊导电嘴的最佳材料是__D_____ 。
A. 黄铜
B. 铍锡钢
C. 紫铜
D. 铬镐铜
129,气体焊野外施工时焊缝常产生气孔，最有可能原因是___ACD___ 。
A.风大
B.送比不稳
C.气管漏气
D.工件过脏
130,埋弧焊的焊接电流影响焊缝的___A____ 。
A. 熔深
B. 熔宽
131,埋弧焊的焊接电压影响焊缝的___B____ 。
A. 熔深
B.熔宽
132,U=20+0.04I适合____C___ 焊接方式的弧压特性。
A. 气保焊
B. 氩弧焊
C. 手工焊
D. 埋弧焊
E. 切割
F. 碳弧气刨
133,U=14+0.05I适合___A____ 焊接方式的弧压特性。
A.气保焊
B.氩弧焊
C.手工焊
D.埋弧焊
E.切割
F.碳弧气刨
134,U=10+0.04I适合_____B__ 焊接方式的弧压特性。
A. 气保焊
B. 氩弧焊
C. 手工焊
D. 埋弧焊
E. 切割
F. 碳弧气刨
135,U=80+0.04I适合___E____ 焊接方式的弧压特性。
A. 气保焊
B. 氩弧焊
C. 手工焊
D. 埋弧焊
E. 切割
F. 碳弧气爆
136,以下____ACD___ 属于融化极的焊接
A. 气保焊
B. 氩弧焊
C. 手工焊
D. 埋弧焊
137,以下___D____ 属于电弧焊
A. 高频感应焊
B. 螺柱焊
C. 电阻焊
D. 交直流氩弧焊
138,气保焊送丝速度与电流关系是___B____ 。
A. 速度增大，电流增大
B. 速度减小，电流减小
C. 没关系
139,细丝埋弧焊送丝方式为__A____。
A. 等速送丝
B. 变速送丝
140,粗丝埋弧焊送丝丝方式为__B____ 。
A. 等速送丝
B. 变速送丝
141,瑞凌实业公司ZX7 160的重量大约是___B___ 。
A.5.5KG
B.8.5KG
C.12.5KG
142,相同送丝速度条件下，焊丝直径与电流的关系是__C____ 。
A.焊丝粗，电流大
B.焊丝细，电流小、
C.没关系
143,ZX7400D的开关功率器件是___C___ 。
A.场效应管
B.单管IGBT
C .IGBT模块
D. 可控硅、
144,气保焊机在使用不锈钢焊丝应使用气体__B____。
A .CO2
B. 氩气
C.氮气
D .氧气
145,MMA是_C_____ 焊接方式
A. 直流氩弧焊
B. 直流气保焊
C .直流手工焊
D.直流切割机、
146,MIG是__C____ 焊接方式
A.混合气体保护焊
B.CO2气体保护焊
C.惰性气体保护焊
147,MAG是___A___ 焊接方式
A.混合气体保护焊
B.CO2气体保护焊
C.惰性气体保护焊
148,用气保焊机在使用铝焊丝应使用__B____气体
A. CO2
B. 氩气
C. 氮气
D. 混合气
149,瑞凌实业公司带有VKD的功能的机型的空载电压__A____
A.24V以下
B.36-60V
C.60V 以上
150,瑞凌实业公司的下列___B___机型带有增压引弧功能。
A.ZX7400A
B.WS200A
C.LGK60
D. MZ1000
151,瑞凌实业公司的下列___B___机型有焊电压指示功能
A. ZX7400D
B. ZX7500D
C. WSM180
D. LGK 160
152,瑞凌实业公司的下列__D____机型同时有预设和实际电流显示功能
A. NB250Y
B. WSM 200
C. ZX7 500A
D. NBC500PRO
153,瑞凌实业公司的下列___A___机型有热引弧电流调节功能
A.ZX7315
B.WSM400
C.WS400
D.ZX7500D
154,瑞凌实业公司的下列___A___机型是AC200V的输入电压
A. CT416
B. WSM200
C. WS315
D. LGK 60
155,当LGK 40在大电流时不能切割，断弧小电流后可切割正常用，原因是___B___
A. 喷嘴孔径过大
B. 电网电压过低
C. 空气压力过大
D. 逆变器损坏
156,LGK40在最大电流工作最佳配合空气压力是____A__
A.0.3-0.4 兆帕
B.0.4-0.45 兆帕
C.0.5-0.55 兆帕
D.0.6-0.65 兆帕
157,LGK80在最大电流工作最佳配合空气压力是___B___
A.0.3-0.4 兆帕
B.0.4-0.45 兆帕
C.0.5-0.65 兆帕
D.0.65-0.75 兆帕
158,瑞凌焊机采用的是____B__技术
A.可控硅移相技术
B.逆变PWM技术
C.二次侧PWM暂波技术
D.锁相环控制技术
159,瑞凌实业公司场管的逆变频率是___A___
A.100KHZ
B.15KHZ
C.20KHZ
D.50KHZ
160,瑞凌实业公司的___B___机型适合于纤维焊
A.ZX7400
B.ZX7400I
C.ZX7500D
D.ZX7400D
161,瑞凌实业公司的__D____机型带有2T/4T功能
A. WSM315
B. WSM400D
C. WSM200
D. WSME315
162,埋弧焊在使用￠4的焊丝时，焊接电流的最佳范围是__B____
A.100-400A
B.400-600A
C.600-1000A
D.1000A 以上
163,CO2气体保护焊在使用￠1.0的焊丝，飞溅最大的电流区间是_A_____
A.100-180A
B.220-260A
C.300-350A
D.400-450A
164,CO2气体保护焊在使用￠1.2的焊丝，飞溅最大的电流区间是___B___
A.100-180A
B.220-260A
C.300-350A
D.400-450A
