常用阀门基础知识.pptx

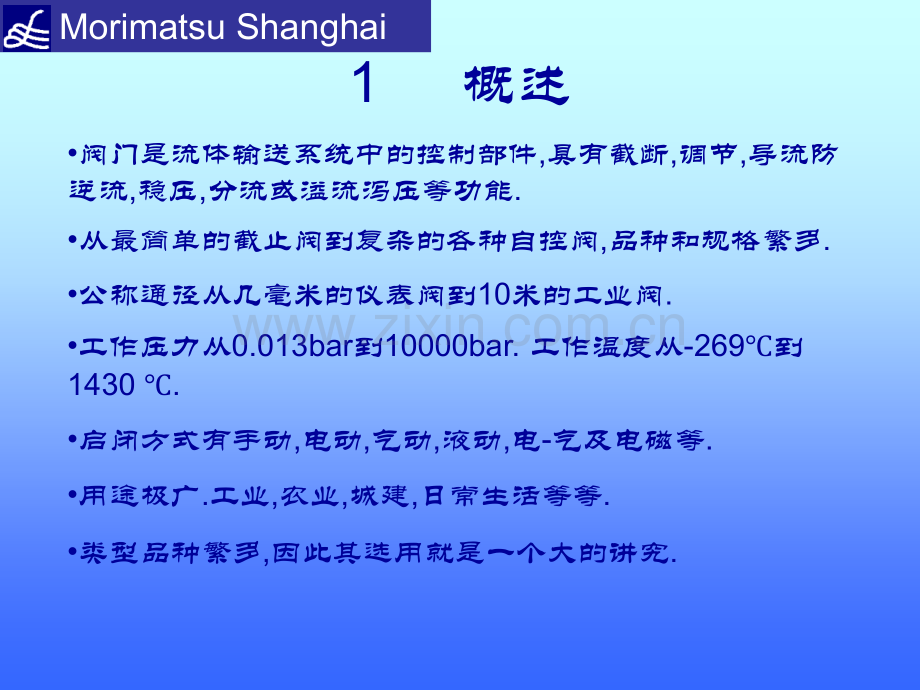

Morimatsu Shanghai第一章 阀门基础知识1概述阀门是流体输送系统中的控制部件,具有截断,调节,导流防逆流,稳压,分流或溢流泻压等功能.从最简单的截止阀到复杂的各种自控阀,品种和规格繁多.公称通径从几毫米的仪表阀到10米的工业阀.工作压力从0.013bar到10000bar.工作温度从-269到1430.启闭方式有手动,电动,气动,液动,电-气及电磁等.用途极广.工业,农业,城建,日常生活等等.类型品种繁多,因此其选用就是一个大的讲究.Morimatsu Shanghai Morimatsu Shanghai二、阀门总体分类第一类自动阀门：依靠介质（液体、气体）本身的能力自行动作的阀门。如止回阀、安全阀、调节阀、输水阀、减压阀等。Morimatsu Shanghai阀门总体分类第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀。Morimatsu Shanghai阀门分类按结构，根据关闭件相对于阀座移动的方向可分：截门形、闸门形、旋塞和球形、旋启形、蝶形、滑阀形等。截门形闸门形球形旋启形蝶形 Morimatsu Shanghai阀门分类1.开断阀，用来接通或切断管路介质，如：截止阀闸阀球阀蝶阀按用途，根据阀门的不同用途可分：Morimatsu Shanghai阀门分类弹簧式止回阀旋启式止回阀2.止回用，用来防止介质倒流，如：止回阀：按用途，根据阀门的不同用途可分：Morimatsu Shanghai阀门分类流量/温度控制阀减压阀3.调节用，用来调节介质压力和流量，如：按用途，根据阀门的不同用途可分：Morimatsu Shanghai阀门分类三通阀防混阀/换向阀4.分配用，用来改变介质流向、分配介质，如：按用途，根据阀门的不同用途可分：Morimatsu Shanghai阀门分类真空安全阀弹簧全启式安全阀按用途，根据阀门的不同用途可分：4.安全用，在介质压力超过规定时，用来排放多余的介质，保证管路系统及设备安全，如：压力泄放阀 Morimatsu Shanghai阀门分类疏水阀排污阀5.其他特殊用途，如：按用途，根据阀门的不同用途可分：Morimatsu Shanghai阀门分类按不同的驱动方式可分：1.手动：借助手轮、手柄、杠杆或链轮等，有人力驱动，传动较大力矩时，装有蜗轮、齿轮等减速装置。2.电动：借助电机或其他电气装置来驱动。3.液动：借助（水、油）来驱动。4.气动：借助压缩空气来驱动。Morimatsu Shanghai阀门分类按公称压力可分：绝对压力0.1Mpa即760mm贡柱的阀门，通常用mm汞柱或mm水柱表示压力。公称压力PN1.6Mpa的阀门。公称压力PN2.5-6.4Mpa的阀门。1.真空阀:2.低压阀:3.中压阀:公称压力PN10.0-80.0Mpa的阀门。4.高压阀:公称压力PN100.0Mpa的阀门。5.超高压阀:Morimatsu Shanghai阀门分类按介质温度可分：适用于介质温度-40425 的阀门。适用于介质温度425600 的阀门。适用于介质温度600 以上的阀门。1.普通阀门:2.高温阀门:3.耐热阀门:适用于介质温度-40-150 的阀门。4.低温阀门:适用于介质温度-150 以下的阀门。5.超低温阀:Morimatsu Shanghai阀门分类按公称通径可分：公称通径DN40mm的阀门。公称通径DN50300mm的阀门。公称通径DN3501200mm的阀门。1.小口径阀门:2.中口径阀门:3.大口径阀门:公称通径DN1400mm的阀门。4.特大口径阀门:Morimatsu Shanghai阀门分类按连接方式可分：1.法兰连接阀门:2.螺纹连接阀门:3.焊接连接阀门:4.卡箍连接阀门:5.卡套连接阀门:法兰连接螺纹连接焊接连接卡箍连接卡套连接3几个指标参数公称通径 是管路系统中所有管路附件用数字表示的尺寸.公称通径是供参考用的一个方便的圆整数,与加工尺寸呈不严格的关系.用字母DN后跟一个数字表示.在通常情况下,阀门的通道直径与公称通径是一致的.但当采用法兰连接时,二者并不一致.Morimatsu Shanghai3几个指标参数阀门的压力公称压力：是一个用数字表示的与压力有关的标示代号,是仅供参考用的一个方便的圆整数,用PN表示,单位MPa.同一DN与PN下的所有管路附件具有与端部连接形式相适应的同一连接尺寸.工作压力：指阀门在工作状态下的压力.Morimatsu Shanghai3几个指标参数阀门的结构长度是指阀门与管道连接的两个端面(或中心线)之间的距离.它对用户的维修有直接的影响.Morimatsu Shanghai Morimatsu Shanghai第二章 阀门的类型和用途 Morimatsu Shanghai闸 阀闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。闸阀在管路中主要作切断用。一般口径50mm的切断装置选用它。闸阀有以下优点：1.流体阻力小。2.开闭所需的外力较小。3.介质的流向不受限制。4.全开时，密封面受工作介质的冲蚀比截止阀小。5.体型比较简单，铸造工艺性较好。Morimatsu Shanghai闸 阀闸阀不足之处：1.外形尺寸和开启高度都较大。安装所需空间较大。2.开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。3.闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。Morimatsu Shanghai闸阀的种类按闸板构造可分为：1.平形式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。密封面与垂直中心平行 Morimatsu Shanghai闸阀的种类按闸板构造可分为：1.平形式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。在平行式闸阀中，以带推力楔块的结构最常见，既在两闸板中间有双面推力楔块，这种闸阀适用于低压中小口径（DN40300mm）的闸阀。也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。Morimatsu Shanghai闸阀的种类按闸板构造可分为：2.楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。密封面与垂直中心成楔形 Morimatsu Shanghai闸阀的种类按闸板构造可分为：2.楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。密封面的倾斜角度一般有2 52，3 30，5 ，8，10 等，角度的大小主要取决于介质温度的高低。一般工作温度愈高，所取角度应愈大，以减小温度变化时发生楔住的可能性。Morimatsu Shanghai闸 阀闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门。闸阀在管路中主要作切断用。一般口径50mm的切断装置选用它。闸阀有以下优点：1.流体阻力小。2.开闭所需的外力较小。3.介质的流向不受限制。4.全开时，密封面受工作介质的冲蚀比截止阀小。5.体型比较简单，铸造工艺性较好。Morimatsu Shanghai闸阀的种类按闸板构造可分为：2.楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。在楔式闸阀中，又有单闸板，双闸板和弹性闸板之分。单闸板楔式闸阀，结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修较困难，温度变化时楔住的可能性很大。双闸板楔式闸阀在水和蒸汽介质管路中使用较多。它的优点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿。但这种结构零件较多，在粘性介质中易粘结，影响密封。更主要是上、下档板长期使用易产生锈蚀，闸板容易脱落。Morimatsu Shanghai闸阀的种类按闸板构造可分为：2.楔式闸阀：密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。弹性闸板楔式闸阀，它具有闸板楔式结构简单，使用可靠的优点，又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差，改善工艺性，现已被大量采用。Morimatsu Shanghai闸阀的种类按阀杆构造可分为：1.明杆式闸阀：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。阀杆螺纹阀杆上下移动这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。Morimatsu Shanghai闸阀的种类按阀杆构造可分为：2.暗杆式闸阀：阀杆螺母在阀体内，与介质直接接触。开闭阀板时，用旋转阀杆来实现。阀杆螺纹阀板上下移动这种结构的优点是：闸阀的高度总保持不变，因此安装空间小，适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器，以指示开闭程度。这种结构的缺点是：阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。Morimatsu Shanghai闸阀的种类闸阀的通径收缩：如果一个阀体的通道直径不一样（往往都是阀座处的通径小于法兰连接处的通径），称为通径收缩。通径收缩能使零件尺寸缩小，开、闭所需力相应减小，同时可扩大零部件的应用范围。但通径收缩后。流体阻力损失增大。在某些工作条件下（如石油部门的输油管线），不允许采用通径收缩的阀门。一方面是为减小管线的阻力损失，另一方面是为了避免通径收缩后给机械清扫管线造成障碍。Morimatsu Shanghai截止阀截止阀是关闭件（阀瓣）沿阀座中心线移动的阀门。截止阀在管路中主要作切断用。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系的,非常适合于流量的调节.其阀瓣一旦从关闭位置移开,其阀座与阀瓣密封面之间就不再有接触.因而它的密封面机械磨损就小,故其密封性能是好的.缺点是密封面间可能会夹住流动介质中的颗粒.截止阀有以下特点：1.在开闭过程中密封免得摩擦力比较闸阀小，耐磨。2.开启高度小。密封面能承受多次启闭,因此很适用于多次启闭的场合.3.通常只有一个密封面，制造工艺好，便于维修。4.截止阀适用较为普遍，但由于开闭力矩较大，结构长度较长，一般通径都限制在200mm以下。由于介质通过阀门时,其方向发生了改变,截止阀的流体阻力损失较大。因而限制了截止阀更广泛的适用。Morimatsu Shanghai截止阀的种类截止阀的种类很多，根据阀杆上螺纹的位置可分：1.上螺纹阀杆截止阀 其优点是阀杆不受介质侵蚀，便于润滑，此种结构采用比较普遍。螺纹位置 阀杆上下移动 Morimatsu Shanghai截止阀的种类截止阀的种类很多，根据阀杆上螺纹的位置可分：1.下螺纹阀杆截止阀 这种结构阀杆螺纹与介质直接接触，易受侵蚀，并无法润滑。此种结构用于小口径和温度不高的地方。螺纹位置 阀杆上下移动阀座密封形式平面密封阀芯和阀座密封接触面是一个平面,密合时无磨擦.锥面密封是把密封面作成锥形,使接触面变窄.球面密封是把阀瓣作成球形,阀座作成锥形,由于密封面的接触几乎成一线,故密封应力很高,密封效果好,但密封面线形接触容易受冲蚀而损坏,所以阀座应选择耐冲蚀材料.Morimatsu Shanghai截止阀的选用原则高温高压介质的管路或装置上宜选用截止阀.管路上对阻损要求不严的地方.小型阀门可选截止阀.有流量或压力调节,但精度要求不高且管径小.城市供水供热且管径较小.Morimatsu Shanghai Morimatsu Shanghai止回阀止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。又称逆止阀或单向阀.其用于管路系统,主要作用是防止介质倒流,防止泵及其电机反转等.总之,为了防止介质逆流,在设备,装置或管路上都应安装止回阀.Morimatsu Shanghai止回阀的分类止回阀按其结构可分1.升降式止回阀：升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀阀体与截止阀相同，因此它的流体阻力系数较大。阀杆升降完成开关动作 Morimatsu Shanghai止回阀的分类止回阀按其结构可分2.旋启式止回阀：这类止回阀的关闭件阀瓣绕置于阀座外的销轴旋转,是目前使用最广泛的止回阀之一.一般只能安装在水平管路上.可做到很高的压力和口径.阀芯旋启来完成开关动作 Morimatsu Shanghai止回阀的分类止回阀按其结构可分3.其他类止回阀：蝶式止回阀可用与低压大口径.安装不受限制.立式止回阀可用于小口径中高压场合.立式止回阀对夹升降式止回阀蝶式式止回阀 Morimatsu Shanghai旋塞阀旋塞阀是指关闭件（塞子）绕阀体中心线旋转来达到开启和关闭的一种阀门。旋塞阀在管路中主要用作切断、分配和改变介质流动方向。旋塞阀是历史上最早被人们采用的阀件。由于结构简单，开闭迅速（塞子旋转四分之一圈就能完成开闭动作），操作方便，流体阻力小，至今仍被广泛使用。目前主要用于低压，小口径和介质温度不高的情况下。旋塞阀的塞子和塞体是一个配合很好的圆锥体，其锥度一般为1：6和1：7。Morimatsu Shanghai旋塞阀旋塞阀基本结构。塞子旋转四分之一圈就能完成开闭动作 Morimatsu Shanghai球 阀球阀和旋塞阀是同属一个类型的阀门，只是它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀有以下优点：1.流体阻力小，其阻力系数与同长度的管段相等。2.结构简单、体积小、重量轻。3.紧密可靠，目前球阀的密封面材料广泛用塑料、密封性好，在真空系统中也已广泛使用 Morimatsu Shanghai球 阀球阀和旋塞阀是同属一个类型的阀门，只是它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀有以下优点：4.操作方便，开闭迅速，从全开到全关只要旋转90，便于远距离控制。5.维修方便，球阀结构结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。Morimatsu Shanghai球 阀球阀和旋塞阀是同属一个类型的阀门，只是它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀有以下优点：7.使用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可以应用。8.球阀关闭件能在边界位置上自动定位.Morimatsu Shanghai球阀分类适用范围广,口径从8-1200毫米,压力从真空到420公斤,温度从-204到815.球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各行业，以及人们日常生活中。球阀按内部结构形式可分：1.浮动球阀球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀 Morimatsu Shanghai球阀分类2.固定球阀球阀的球体是固定的，受压后不产生移动。固定球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭矩小，适用于高压和大口径的阀门。Morimatsu Shanghai球阀分类1.两片式球阀阀体由两部分组成 Morimatsu Shanghai球阀分类2.三片式球阀阀体由三部分组成 Morimatsu Shanghai蝶 阀蝶板在阀体内绕固定轴旋转的阀门，叫蝶阀。1.作为密封型的蝶阀，是在合成橡胶出现后，才给它带来迅速的发展，因此它是一种新型的截流阀。在我国直至二十世纪八十年代，蝶阀主要用于低压阀门，阀座采用合成橡胶，到九十年代，硬密封蝶阀得以迅速发展。使蝶阀应用领域更广泛。其品种和数量仍在继续扩大,并向高温、高压、大口径高密封性长寿命优良的调节特性及一阀多功能方向发展,其可靠性及其他指标均达到较高水平.随着技术的进步,在可预见的将来,特别在大中型口径中低压力使用领域,将成为主导阀门形式.2.蝶阀能输送和控制的介质有水、空气、煤气、液态天然气、干燥粉末、泥浆、果酱及带悬浮物的混合物。Morimatsu Shanghai蝶 阀蝶阀的特点：1.结构简单，外形尺寸小。由于结构紧凑，结构长度短，体积小，重量轻，适用于大口径的阀门。2.流体阻力小，全开时，阀座通道有效流通面积较大，因而流体阻力较小。3.启闭方便迅速，调节性能好，蝶板旋转90即可完成启闭。通过改变蝶板的旋转角度可以分级控制流量,因而在大口径的调节领域,应用越来越广。4.启闭力矩较小，由于旋转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。5.低压密封性能好，密封面材料一般采用橡胶、塑料、故密封性能好。受密封圈材料的限制，蝶阀的使用压力和工作温度范围较小。但硬密封蝶阀的使用，使蝶阀的压力和工作温度范围都有了很大提高,使蝶阀技术达到新的水平。Morimatsu Shanghai蝶阀分类根据连接方式可以分为：法兰式对夹式焊接式卡箍式 Morimatsu Shanghai蝶阀分类根据密封面可以分为：软密封、硬密封。根据结构形式可以分为：板式、斜板式、偏置板式、杠杆式等。垂直板三偏心蝶阀结构偏置板三偏心蝶阀结构 Morimatsu Shanghai蝶阀选用原则适用于流量调节 蝶阀在管路中压损较大,在选择蝶阀时,应充分考虑管路系统压力损失的影响,还应考虑关闭时蝶板承受管道介质压力坚固性,此外还须考虑其工作温度限制.其结构长度和整体高度较小,开关速度快,具有良好的流体控制特性,最适合制作大口径阀门.低压截止,推荐使用蝶阀.Morimatsu Shanghai适用场合相对球阀,闸阀等压力损失较大,故适用于对压力损失要求不严的场合.在需要流量调节的管路中宜于选用.由于结构和密封材料限制,不宜于高温高压场合,一般300,PN40以下.相对球阀,闸阀等压力损失较大,故适用于对压力损失要求不严的场合.在结构长度要求短,或大口径(如DN1000)阀门,宜选蝶阀.在启闭要求快的场合宜选用蝶阀.Morimatsu Shanghai安全阀安全阀是防止介质压力超过规定数值起安全作用的阀门。安全阀在管路中，当介质工作压力超过规定数值时，阀门便自动开启，排放出多余介质,以防止设备或管路内的压力继续升高；而当工作压力恢复到规定值时，又自动关闭。Morimatsu Shanghai安全阀安全阀的重要参数。1.开启压力：指阀瓣在运行条件下开始升起时的进口压力.在该压力下,开始有可测量的开启高度,介质呈可由视觉或听觉感知的连续排放状态.排放压力：阀瓣达到规定开启高度时的进口压力.排放压力的上限须服从国家有关标准或规范要求.3.回座压力:排放后阀瓣重新与阀座接触,既开启高度变为零时的进口压力.4.背压力:安全阀出口处的压力.开启压力的调整在规定的工作压力范围内,可以通过旋转调整螺杆,改变弹簧预紧压缩量来对开启压力进行调整.拆去阀门罩帽将锁紧螺母拧松后,即可对调整螺杆进行调整.首先将进口压力升高,使阀门起跳一次,若开启压力偏低,则按顺时针方向旋紧调整螺杆.反之,则松开.当调整好后,将锁紧螺母锁紧,装上罩帽.全部调整好后,应进行铅封,以防止随意改变已调整好的状态.Morimatsu Shanghai安全法选用原则蒸汽,空气及其他气体介质,一般选用全启式弹簧安全阀.Morimatsu Shanghai液体介质,一般选用微启式弹簧安全阀.减压阀是通过调节,将压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门.从流体力学的观点看,减压阀是一个局部阻力可以变化的元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的.然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定误差范围内保持恒定.减压阀 Morimatsu Shanghai减压阀性能要求在给定弹簧压力级范围内,使出口压力在最大值与最小值之间能连续调整,不得有卡阻和异常震动.Morimatsu Shanghai对软密封的减压阀,在规定时间内不得有渗漏,对金属密封的减压阀,其渗漏量应不大于最大流量的0.5%.进口压力变化时,直接作用式的出口压力偏差值不大于10%,先导式不大于5%.通常,减压阀的阀后压力应小于阀前压力的一半.一般分类自作用式或自力式 利用介质本身的能量来控制所需的压力.又可分为直接作用式和先导式.Morimatsu Shanghai间接作用式 利用外界动力来控制所需的压力.如电动和气动控制阀等.前者结构较简单,精度低.后者结构复杂,精度高.目前我国大量生产的都是自作用式.自力式减压阀工作原理直接作用式 Morimatsu Shanghai自力式减压阀工作原理先导式 Morimatsu Shanghai减压阀选用原则减压阀进口压力的波动应控制在进口压力给定值的80%-105%.如超出,减压阀性能的性能将受影响.通常减压阀阀后压力应小于阀前压力的一半.减压阀每一档弹簧只在一定出口压力范围内适用,超出范围应更换弹簧.为了操作,调整和维修方便,减压阀一般安装在水平管路上.Morimatsu Shanghai隔膜阀 Morimatsu Shanghai膜片隔膜阀的膜片是在阀体和阀盖内装有一挠性隔膜或组合隔膜,其关闭件是堰形或直流通道.其优点是其操纵机构与介质通路隔开,不但保证了工作介质的纯净,同时也防止管路中介质冲击操纵机构工作部件的可能性.此外,阀杆处不需要采用任何形式的单独密封,除非在控制有害介质中作为安全设施使用.隔膜阀中,由于工作介质接触的仅是隔膜和阀体,二者均可以采用多种不同的材料,因此该阀能理想地控制多种工作介质,尤其适合带有化学腐蚀性或悬浮颗粒的介质.隔膜阀 Morimatsu Shanghai其工作温度温度通常受隔膜和阀体衬里材料的限制.范围大约为-50175.结构简单,只由阀体,隔膜,阀盖组合件三个主要部件组成,易于快速拆卸和维修,更换隔膜可以在现场极短时间内完成.操纵机构和介质通路隔开使隔膜阀不仅适用于食品和医药卫生工业生产,而且也适用于一些难于输送的和危险的介质.更多种人造合成橡胶和工程塑料的应用,以及更广泛地选择阀体衬里材料,使隔膜阀在现代工业的各个领域都得到广泛的应用.隔膜阀 Morimatsu Shanghai堰式隔膜阀 只需较小操作力和较短隔膜行程即可启闭阀门,因此减少了隔膜挠变量,延长隔膜使用寿命,降低了生产成本.使用最为广泛.隔膜的材料可以是人造合成橡胶或带有合成橡胶衬里的聚四氟乙烯.隔膜与承压套相连,承压套再与阀杆相连,关闭阀门时,隔膜被压下,与阀体堰形构造密封,或者与阀门内腔轮廓密封,或者与阀体内的某一部位密封,这取决于阀门的内部结构设计.隔膜阀分类 Morimatsu Shanghai按结构形式分直通式隔膜阀 由于没有堰,流体在阀门内腔直流,基于这一特点,它特别适用于某些粘性流体,水泥浆及沉淀性流体.隔膜阀分类 Morimatsu Shanghai按结构形式分真空隔膜阀,低压隔膜阀(PN1.6MPa).隔膜阀分类 Morimatsu Shanghai按工作压力分常温隔膜阀,-40t120低温隔膜阀,-100t-40按工作压力分法兰连接,螺纹连接按连接方式分手动,电动,气动.按操作方式分隔膜阀应用场合 Morimatsu Shanghai是一种特殊形式的截断阀,其启闭件是一块用软质材料制成的隔膜,它将阀体内腔与阀盖内腔隔开.由于受阀体衬里工艺和隔膜制造工艺限制,较大的阀体衬里和较大的隔膜制造工艺都很难,故隔膜阀不宜用于较大的管径,一般应用在DN200以下的管路上.由于受隔膜材料的限制,隔膜阀适用于低压及温度不高的场合.一般不超过180.由于隔膜阀具有良好的防腐性能,故一般多用于腐蚀性介质的装置和管路上.针对不同应用场合，隔膜阀阀体有衬搪瓷,聚四氟乙烯,多种橡胶或不加衬材料为铸铁,铸钢,不锈钢,纯钛等.隔膜为相应橡胶或塑料.蒸汽疏水阀是指自动地排除蒸汽使用设备中凝结水,同时阻止蒸汽释放的装置.作用 排除系统内的空气和不凝性气体.排除产生的冷凝水.保证系统具有较高的热效率.保证系统的可靠性.Morimatsu Shanghai种类热静力型 利用蒸汽和冷凝水之间的温度差来操作疏水阀的感温元件而控制阀门的开关.冷凝水排放前必须被冷却至饱和温度以下.机械型 以机械方式工作,主要感应蒸汽和冷凝水之间密度的不同.利用浮球或浮桶来操作疏水阀的开关.此类疏水阀以饱和温度排放冷凝水.热动力型 根据冷凝水通过疏水阀时产生二次蒸汽,而高速运动的二次蒸汽会产生一个低压区的简单原理来控制阀的开关.此阀有一个简单的碟片,其对高速的蒸汽关闭,而对冷凝水开放.Morimatsu Shanghai热静力式压力平衡式 由凝结水的压力与可变形元件内挥发性液体的蒸汽压力之间的不平衡驱动启闭件的开关动作的蒸汽疏水阀.优点 体积小,重量轻,排量大,排气性能好 根据工作压力的变化而自动调节,无 需随压力变化而对疏水阀进行调节.双金属式 为由凝结水的温度变化引起双金属片变形驱动启闭件的开关动作.对温度感应较费时,无法对负荷变化作出快速反应.Morimatsu Shanghai优点 结实可靠,工作范围大,排气性好.热静力疏水阀缺点 冷凝水排出温度低于饱和温度,为了使蒸汽空间保持流畅,必须在疏水阀前加冷却段.应用 蒸汽伴热管线.大型储罐保温等 Morimatsu Shanghai热静力式浮球式疏水阀原理 随着疏水阀内凝结水量的变化,浮球上升或下降,依靠浮球杠杆的升降装置,开关排水阀.从而实现排水过程,浮球可维持某一高度,使排水阀维持一定开度,保持连续排水.优点 连续排放冷凝水,排量大.能适应高低负荷变化,不受压力变化的影响 内装排空气装 置,排气性能好.缺点 在暴露状态下易结冰,需加保温.Morimatsu Shanghai汽水换热器工业夹套空气加热器组汽水分离器下排水.浮球式疏水阀典型应用 Morimatsu Shanghai倒吊桶式工作原理 凝结水进入疏水阀并形成水封.吊桶的重量使阀芯打开,凝结水排出.蒸汽从下进入,吊桶上升,带动连杆上升关闭疏水阀.蒸汽凝结,一部分蒸汽则由排气孔跑出,吊桶的重量拉动阀芯,打开疏水阀.循环开始.吊桶上的排气孔用来排除积聚在疏水阀顶部的空气,排气孔的排气速度缓慢,因此有时需要单独的排气阀.Morimatsu Shanghai性能特点优点 阀体结实,结构简单,可耐水锤缺点 倒吊桶的顶部小孔能缓慢排放空气,该孔不能过大,否则在正常工作情况下泄露蒸汽.在系统压力突然变化时,容易失去水封而泄露蒸汽,必须在进口安装止回阀.在过冷环境中易结冰损坏,需保温.在小负载情况下,泄露蒸汽.Morimatsu Shanghai热动力疏水阀工作原理 启动时,进口压力将碟片顶起,冷的凝结水及空气迅速排出.热的凝结水流过疏水阀时产生二次蒸汽,高速的二次蒸汽在碟片下形成低压,将碟片拉动向下.同时进入碟片上方空间,使碟片向下动作,碟片将疏水阀关闭,其上方的压力作用在碟片上,随着二次蒸汽冷凝,碟片将再次被进口压力顶起,循环开始.Morimatsu Shanghai性能特点优点 本体结构结实、简单、重量,使用寿命长.操作压力范围大,不需因压力的变化而调整或更换阀门.抗水锤、震动、腐蚀,可在任何方位操作.只有碟片是唯一活动部件,保证操作可靠,减少维修,同时可具止回阀作用.Morimatsu Shanghai缺点 过底的进口压力和过高的背压均使疏水阀无法工作.暴露在低温环境中,会造成阀开关频繁,降低寿命,需加隔热罩.应用 蒸汽主管疏水,夹套管伴热.Morimatsu Shanghai性能特点
