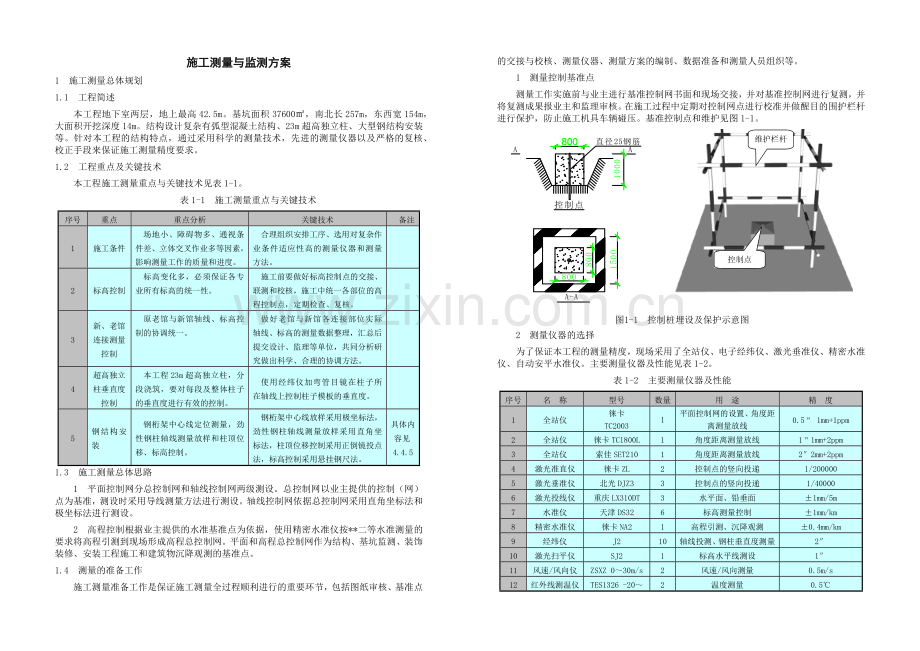

施工测量与监测方案
1 施工测量总体规划
1.1 工程简述
本工程地下室两层，地上最高42.5m。基坑面积37600㎡，南北长257m，东西宽154m，大面积开挖深度14m。结构设计复杂有弧型混凝土结构、23m超高独立柱、大型钢结构安装等。针对本工程的结构特点，通过采用科学的测量技术，先进的测量仪器以及严格的复核、校正手段来保证施工测量精度要求。
1.2 工程重点及关键技术
本工程施工测量重点与关键技术见表1-1。
表1-1 施工测量重点与关键技术
序号
重点
重点分析
关键技术
备注
1
施工条件
场地小、障碍物多、通视条件差、立体交叉作业多等因素，影响测量工作的质量和进度。
合理组织安排工序、选用对复杂作业条件适应性高的测量仪器和测量方法。

2
标高控制
标高变化多，必须保证各专业所有标高的统一性。
施工前要做好标高控制点的交接、联测和校核，施工中统一各部位的高程控制点，定期检查、复核。

3
新、老馆连接测量控制
原老馆与新馆轴线、标高控制的协调统一。
做好老馆与新馆各连接部位实际轴线、标高的测量数据整理，汇总后提交设计、监理等单位，共同分析研究做出科学、合理的协调方法。

4
超高独立柱垂直度控制
本工程23m超高独立柱，分段浇筑，要对每段及整体柱子的垂直度进行有效的控制。
使用经纬仪加弯管目镜在柱子所在轴线上控制柱子模板的垂直度。

5
钢结构安装
钢桁架中心线定位测量，劲性钢柱轴线测量放样和柱顶位移、标高控制。
钢桁架中心线放样采用极坐标法，劲性钢柱轴线测量放样采用直角坐标法，柱顶位移控制采用正倒镜投点法，标高控制采用悬挂钢尺法。
具体内容见4.4.5
1.3 施工测量总体思路
1 平面控制网分总控制网和轴线控制网两级测设。总控制网以业主提供的控制（网）点为基准，测设时采用导线测量方法进行测设。轴线控制网依据总控制网采用直角坐标法和极坐标法进行测设。
2 高程控制根据业主提供的水准基准点为依据，使用精密水准仪按**二等水准测量的要求将高程引测到现场形成高程总控制网。平面和高程总控制网作为结构、基坑监测、装饰装修、安装工程施工和建筑物沉降观测的基准点。
1.4 测量的准备工作
施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸审核、基准点的交接与校核、测量仪器、测量方案的编制、数据准备和测量人员组织等。
1 测量控制基准点
测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。基准控制点和维护见图1-1。
图1-1 控制桩埋设及保护示意图
维护栏杆
控制点

2 测量仪器的选择
为了保证本工程的测量精度，现场采用了全站仪、电子经纬仪、激光垂准仪、精密水准仪、自动安平水准仪。主要测量仪器及性能见表1-2。
表1-2 主要测量仪器及性能
序号
名 称
型号
数量
用 途
精 度
1
全站仪
徕卡
TC2003
1
平面控制网的设置、角度距离测量放线
0.5＂ 1mm+1ppm
2
全站仪
徕卡TC1800L
1
角度距离测量放线
1＂1mm+2ppm
3
全站仪
索佳SET210
1
角度距离测量放线
2″2mm+2ppm
4
激光准直仪
徕卡ZL
2
控制点的竖向投递
1/200000
5
激光垂准仪
北光DJZ3
3
控制点的竖向投递
1/40000
6
激光投线仪
重庆LX310DT
3
水平面、铅垂面
±1mm/5m
7
水准仪
天津DS32
6
标高测量控制
±1mm/km
8
精密水准仪
徕卡NA2
1
高程引测、沉降观测
±0.4mm/km
9
经纬仪
J2
10
轴线投测、钢柱垂直度测量
2″
10
激光扫平仪
SJ2
1
标高水平线测设
1″
11
风速/风向仪
ZSXZ 0～30m/s
2
风速/风向测量
0.5m/s
12
红外线测温仪
TES1326 -20～500℃
2
温度测量
0.5℃

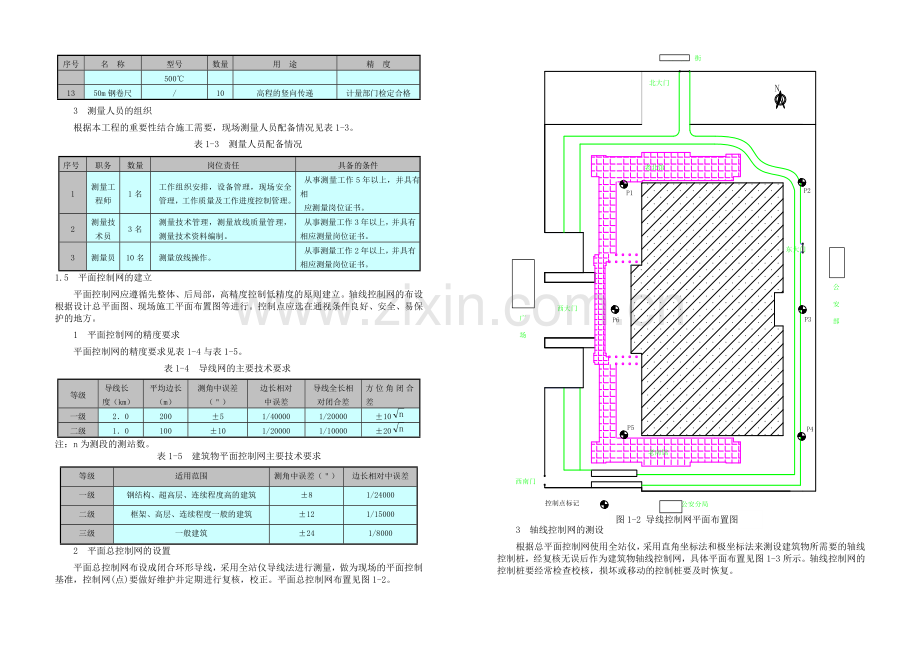

13
50m钢卷尺
/
10
高程的竖向传递
计量部门检定合格
3 测量人员的组织
根据本工程的重要性结合施工需要，现场测量人员配备情况见表1-3。
表1-3 测量人员配备情况
序号
职务
数量
岗位责任
具备的条件
1
测量工程师
1名
工作组织安排，设备管理，现场安全管理，工作质量及工作进度控制管理。
从事测量工作5年以上，并具有相
应测量岗位证书。
2
测量技术员
3名
测量技术管理，测量放线质量管理，测量技术资料编制。
从事测量工作3年以上，并具有相应测量岗位证书。
3
测量员
10名
测量放线操作。
从事测量工作2年以上，并具有相应测量岗位证书。
1.5 平面控制网的建立
平面控制网应遵循先整体、后局部，高精度控制低精度的原则建立。轴线控制网的布设根据设计总平面图、现场施工平面布置图等进行。控制点应选在通视条件良好、安全、易保护的地方。
1 平面控制网的精度要求
平面控制网的精度要求见表1-4与表1-5。
表1-4 导线网的主要技术要求
等级
导线长度（km）
平均边长（m）
测角中误差（＂）
边长相对
中误差
导线全长相
对闭合差
方位角闭合差
一级
2．0
200
±5
1/40000
1/20000
±10
二级
1．0
100
±10
1/20000
1/10000
±20
注：n为测段的测站数。
表1-5 建筑物平面控制网主要技术要求
等级
适用范围
测角中误差（＂）
边长相对中误差
一级
钢结构、超高层、连续程度高的建筑
±8
1/24000
二级
框架、高层、连续程度一般的建筑
±12
1/15000
三级
一般建筑
±24
1/8000
2 平面总控制网的设置
图1-2 导线控制网平面布置图
平面总控制网布设成闭合环形导线，采用全站仪导线法进行测量，做为现场的平面控制基准，控制网(点)要做好维护并定期进行复核，校正。平面总控制网布置见图1-2。

3 轴线控制网的测设
根据总平面控制网使用全站仪，采用直角坐标法和极坐标法来测设建筑物所需要的轴线控制桩，经复核无误后作为建筑物轴线控制网，具体平面布置见图1-3所示。轴线控制网的控制桩要经常检查校核，损坏或移动的控制桩要及时恢复。

图1-3 轴线控制网平面

1.6 高程控制网的建立
1 高程控制网的布设原则及精度指标
高程控制网布设时考虑先整体后局部，水准基准网点使用精密水准仪定期进行复测，保证整个工程的整体统一性。
水准线路应按附合路线和环形闭合差计算，每km水准测量高差全中误差，按下式计算：
MW=
式中MW----高差全中误差(mm)：
W------闭合差(mm)：
L------相应线路长度：
N------附合或闭合路线环的个数。
高程控制网的等级为二等，水准测量技术要求见表1-6与表1-7。
表1-6 水准测量的主要技术要求
等级
每千米高差中数
中误差(mm)
仪器
型号
水准
标尺
观测次数
往返较差、附合或闭合环闭合差(mm)平地
检测已测测段高差之差(mm)
偶然中误差M△
全中误
差MW
与已知
点联测
环线或
附合
二等
±1
±2
DS1
因瓦
往、返
往、返
≤±4
≤±6
注：L为附合路线或闭合环线长度，Li为检测测段长度(均以km计), n为测站数。
表1-7 水准测量测站观测限差
等级
仪器型号
视线长
度(m)
中丝视线
高度(m)
前后视
距差(m)
前后视距
累积差(m)
基辅分划读
数较差(mm)
基辅分划两次所
测高差较差(mm)
二等
S1
50
0.5
1.0
3.0
≤0.5
≤0.7
2 高程总控制网的设置
图1-4 高程控制网布设平面
高程控制的建立依据业主提供的水准基点，采用精密水准仪对所提供的水准基点按二等水准精度进行复测检查，校测合格后，测设一条闭合水准路线，经平差后作为本工程高程总控制网。高程控制网平面布置见图1-4。

2 测量放线
本工程地下施工平面测量采用外控法，直接用经纬仪投测各控制轴线；地上施工测量采用内控法，用激光垂准仪将轴线控制点整体同步传递；内部控制网在首层采用直角坐标法和极坐标法进行测设。高程控制在基础施工阶段开始布设6个标高控制线，采用悬吊钢尺法向上进行传递。在施工过程中，对轴线控制点和高程控制点每半月复测一次，以防控制点移动，而影响正常施工及工程施测的精度。
2.1 地下结构施工测量
施工测量主要使用全站仪、经纬仪、水准仪等测量仪器，仪器见图2-1。
图2-1 全站仪、经纬仪、水准仪

1 平面控制测量
1) 垫层轴线投测：在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测轴线控制桩无误后，将经纬仪架设基坑边上的轴线控制桩位上，以正倒镜挑直法将所需的轴线投测到垫层上，投测允许误差±2mm。轴线投测方法见图2－2。
图2-2 基坑轴线放样示意

经纬仪
控制桩
控制桩
轴线控制点
轴线控制点
视线
视线
支护桩

垫层上建筑物轮廓轴线投测完成，经校测合格后，用墨线弹出各细部轴线，暗柱、暗梁、洞口必须在相应边角，用红油漆以三角形式标注清楚，标注样式和内容见图2-3。

图2-3 标注示意

2) 楼层轴线投测：用经纬仪将所需的轴线投测到施工的平面层上，做角度、距离的校核，经校核无误后，放出其它轴线及细部线。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm。基础放线的允许误差见表2-1。
表2-1 基础放线的允许误差
序号
长度L、宽度B的尺寸(m)
允许误差(mm)
备注
1
L(B)≤30
±5

2
30＜L(B)≤60
±10

3
60＜L(B)≤90
±15

4
90＜L(B)≤120
±20

5
120＜L(B)≤150
±25

6
150＜L(B)
±30

3) 楼层轴线复核及控制：楼层放线时，应先校核投测轴线，闭合后再细部放线。建筑物轮廓轴线和电梯井轴线的投测作为关键部位。为了有效控制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定的要求，在施工层的放线中弹放细部控制线，所有细部轴线、墙体边线及门窗洞口边线。每一施工段测量放线完成后，及时报监理验线，验收合格后进行下道工序。楼层放线允许误差见表2-2。
表2-2 楼层放线允许误差
序号
项目
允许误差(mm)
备注

1
外廓主轴线
长度L(m)
L≤30
±5

30＜L≤60
±10

60＜L≤90
±15

90＜L≤120
±20

120＜L≤150
±25

150＜L
±30

2
细部轴线
±2

3
承重墙、梁、柱边线
±3

4
非承重墙边线
±3

5
门窗洞口线
±3

2 高程控制测量
图2-4 悬吊钢尺法传递高程示意

b
’

a
’

S2

H1

地面

塔尺
1

H0

b

钢尺

S1

a

b
’
= H0
－
H1
＋
a
’
－
a
＋
b

H0
标高基准高程

H1
待测设计高程

aS1
水准仪在钢尺上的读数

a
’
S2
水准仪在钢尺上的读数

bS1
水准仪的塔尺读数

b
’
S2
水准仪的塔尺读数

牢固的钢管架

1) 标高引测：地下结构施工开始后，需要向基坑下引测标高基准点，引测方法：悬吊钢尺法，即以现场高程控制点为依据，使用精密水准仪将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧壁上，并标明数据，测量操作中钢尺需加拉力、尺长、温度三差改正。具体操作原理见图2-4。

2) 标高控制网的建立及复核：由高程总控制网引测到基坑施工面上的6个标高基准点，经联测、闭合形成统一的高程控制网，联测误差不得超过3mm，取平均值作为地下结构所需标高控制网的基准并做好标识。标高控制网定期进行复核，根据复核结果及时调整、修正，保持整个工程标高控制的统一性。标高传递允许误差见表2-3。
表2-3 标高竖向传递允许误差
序号
项目
允许误差（mm）
备注
1
每层
±3

2
总高H（m）
H≤30
±5

30＜H≤60
±10

3 超高独立柱垂直度控制
中心线及标高的测设：根据轴线控制点将中心线测设在靠近柱子底部的侧面上，在柱子底部抄测出楼层+500mm 或+1000mm 标高控制线，控制模板平面位置及高度。
图2－5 垂直度检测配件弯管目镜

FJ19弯管目镜

模板垂直度检测：在钢模板上、下用墨线弹出中心线，模板支设时采用经纬仪配备弯管目镜校核模板的垂直度，弯管目镜见图2-5。超高独立柱模板垂直度校正具体操作见图2-6。

图2-6 超高独立柱模板垂直度校正示意
柱中心轴线
柱子中心线
弯管目镜
经纬仪
柱子中心线
视线
视线

2.2 地上结构施工测量
1 轴线内控网点的布设
1) 轴线内控网点的布设要尽量选择在首层楼板建筑物外廓轴线及单元、流水段分界轴线和楼梯间、电梯间两侧轴线。为保证控制点精度、方便检核每施工段控制点不少于三个。首层设置的内控网点采用全站仪进行闭合、校正，精度要满足现场施工测量要求，首层内控网点作为轴线向上传递的依据。内部轴线控网布置见图2-7。

图2-7 轴线内部控制网平面

2) 轴线内部控制点在首层楼板相应位置上需预先埋设铁件并与楼板钢筋焊接牢固。各层施工浇筑混凝土顶板时，在垂直对应控制点位置上预留出200mm×200mm的孔洞，以便轴线向上投测。预埋铁件由100×100×8mm厚钢板制作而成，在钢板下面焊接F12钢筋，且与首层楼板钢筋固定牢固。预埋件及埋设示意见图2-8。
图2-8 预埋件及埋设示意

3) 控制点竖向传递及精度指标见表2-4。
表2-4 轴线竖向投递允许误差
序号
项目
允许误差（mm）
备注
1
每层
±3

2
总高H
（m）
H≤30
±5

30＜H≤60
±10

2 楼层轴线传递
地上楼层放线时，首先将设置在首层的内部轴线控制网进行闭合，满足施工要求精度做为地上楼层投测的依据。楼层传递采用激光垂准仪，投测上来的内部轴线控制点进行复核，闭合后再进行细部放线。为了有效控制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构控制线为依据测定，要求在施工层的放线中用墨线弹出各细部控制线，所有细部轴线,墙体边线、门窗洞口边线。轴线传递过程详见图2-9与图2-10。
图2-9 轴线控制点竖向传递示意

轴线控制点

激光垂准仪
预留洞
楼层板面

楼层板面

激光接收靶
预留洞

轴线控制点
投递轴线点
激光接收靶
激光垂准仪
接收靶中心
投递激光点
计算机显示平差后投递的激光点与激光靶中心的偏差。

按计算机显示的方向移动接收靶，使两点重合。
图2-10 轴线控制点竖向传递接收示意
经过计算机平差得到的控制点。

3 高程控制测量
地上结构标高引测时首先采用精密水准仪将地下施工阶段传递上来的6个标高基准线与高程控制网进行联测，校核后做为地上结构的标高控制线，向上传递方法采用悬吊钢尺法。
2.3 新、老馆连接部分施工测量
1 新、老馆轴线连接部分施工测量
1) 老馆原有结构尺寸偏差主要有老馆修建时的实际误差和多年来的沉降变化产生的偏差。针对这种特殊情况在现场施工前要对老馆所有连接部位结构进行精密的测量，将测量成果汇总后记录、整理成表格，掌握各轴线的实际偏差数据。
2) 根据扩建老馆部分的沉降观测纪录和轴线实际偏差表与设计单位沟通，结合现场实际情况对新、老馆的轴线和标高做出合理的设计调整，确定实际施工采用的控制轴线和控制标高，做为施工测量的依据，保证工程的施工质量和进度。
2 新、老馆差异沉降施工测量
1) 老馆的标高偏差较为复杂，有老馆修建时的高程系统和现阶段施工的高程系统的误差，有老馆近50年的沉降变化的累积差，有近期新馆基础施工挖土使老馆已稳定的基础重新产生沉降变化，而且变化还要持续一段时间。综合考虑需要对老馆进行沉降观测确定老馆沉降变化是否趋于稳定，变化速率是多少，对施工的影响有多大。
2) 根据沉降观测数据对沉降结果作出合理、科学的分析，将分析结果提供给设计院，设计单位结合现场实际情况对新、老馆连接部位作好设计调整并确定准确的施工方法和施工时间，依据设计调整的要求对新、老馆的标高控制进行调整，新、老馆使用统一标高控制网，在施工前给出各部位、各层标高控制线，做为标高控制的依据。
2.4 钢结构施工测量
本工程钢结构地下部分平面控制采用外控法，直接对各轴线进行放样。地上部分施工时布设内部平面控制网，钢结构内控网布设时尽量使用钢筋混凝土结构内控网点并与其进行联测、闭合，这样即方便了施工又保证了整体工程测量工作的统一。钢结构部分高程控制网根据首级高程控制网进行标高引测，引测标高控制线与钢筋混凝土结构标高控制网进行联测并校核，标高引测采用悬吊钢尺法，传递至各施工层标高控制线与本层钢筋混凝土标高控制线进行联测。
2.4.1 钢结构测量重点
本工程钢结构安装测量的主要内容是钢结构安装测量控制网(平面、高程)的布设、劲钢柱安装平面及标高控制线的放样、劲钢柱垂直度测量及监测、钢桁架安装中心线及标高控制线的放样、钢桁架提升监测等。
2.4.2 钢结构安装测量工艺流程
钢结构安装测量工艺流程见图4.4.5-1所示。

平面和高程控制网的布设
控制网的竖向传递
楼层控制网测量、平差改化
钢骨柱安装定位线放样
钢骨柱安装定位线复核
钢构件检查
返 修
钢骨柱吊装
合格
合格
合格
记 录
不合格
不合格
不合格
图4.4.5-1 钢结构安装测量工艺流程

钢骨柱垂直度调校
钢骨柱标高调校
钢骨柱垂直度监控
焊后复测
浇筑混凝土
钢桁架拼装、吊装
钢桁架安装定位线放样
钢桁架安装定位线复核
不合格
合格
钢桁架安装调校、监测
钢结构安装竣工测量

桁架上弦
桁架上弦
上弦接口
桁架下弦
下弦接口
加强支撑
拼装支架
拼接口
上弦接口
拼装支架

图4.4.4-6 桁架拼装及拼装支架设置示意

2.4.3 钢结构测量控制网的布设
地下室劲性钢柱安装的平面控制网直接引用钢筋混凝土结构施工控制网，使用前必须对控制网进行复核。在地下室施工完成后，依据基坑边布设的平面控制网，在首层楼面布设地上部分钢结构安装平面控制网，见图4.4.5-2所示。
平面控制点的竖向传递拟采用内控法(见图4.4.5-3所示)，投点仪器选用激光准直仪，该仪器受大气折射率变化的影响小，夜间作业时效果更好。楼板施工时，在控制点的正上方开设20cm×20cm方形孔洞。在传递时，利用制作的激光捕捉辅助工具，可以提高点位捕捉的精度，减少引测误差积累，见表4.4.5所示。
注： 表示平面控制点。
图4.4.5-2 钢结构安装平面控制网布置
钢筋混凝土结构
钢筋混凝土结构
钢结构
钢结构
钢结构
本工程钢结构安装的高程控制依据高程总控制网，并定期进行检测。

激光接收靶

传递的控制点

激光
平面控制点
激光准直仪
图4.4.5-3 平面控制点投递

表4.4.5 平面控制点接收流程

+

透明塑料薄片，中间空洞便于点位标示。雕刻环形刻度。
第一次接收激光点。
蒙上薄片使环形刻度与光斑吻合。

通过塑料薄片中间空洞捕捉第一个激光点在激光接收靶上。
分别旋转铅直仪90°、180°、270°用上述同样的方法捕捉到四个激光点
取四次激光点的几何中心即为本次投测的真正点位位置。
2.4.4 钢骨柱安装测量
1 钢骨柱安装轴线放样
依据基坑边布设的轴线控制网，运用全站仪，采用正倒镜投点法和直角坐标法，放样出地下部分钢骨柱安装轴线。
地上部分首层楼面柱顶钢骨柱安装轴线放样，是依据楼面布设的平面控制网，运用全站仪配合标准钢卷尺排尺放样。其余楼层是从地面控制网投测到高空，再根据投测的控制网，用标准钢卷尺配合全站仪排尺放样柱顶轴线。
2 钢骨柱安装标高控制线放样
先采用吊挂钢卷尺法把高程传递到施工楼面上，然后以传递的标高控制点作为测量依据，按三等水准测量的要求把高程传递到钢骨柱上，再采用视线高法在柱顶下方约20cm处放样出钢骨柱安装标高控制线。
3 钢骨柱垂直度测量及监测
将2台经纬仪架设在钢骨柱相互正交的方向线上，采用正倒镜法测量钢骨柱的垂直度，见图4.4.5-4所示。钢骨柱焊接过程中对柱垂直度跟踪监测，根据实际偏差情况，适当调整焊接顺序及施焊的速度。
图4.4.5-4 钢骨柱垂直度测量

钢 柱
仪器视线
柱定位线
经纬仪

2.4.5 钢桁架安装测量
1 A2区内侧钢桁架
A2区标高16.8～20.55m钢桁架安装主要工艺，在楼面搭设桁架安装胎架；调整好托架标高和放样出主桁架HJA-A18～23、AR、AP、AM的中心线；主桁架进行拼装；次桁架拼装；钢桁架整体提升。A2区标高28.25～34.8m钢桁架安装主要工艺同前。
钢桁架安装胎架搭设前，运用全站仪极坐标法在楼面放样出主桁架中心线；运用水准仪，采用视线高法和吊挂钢卷尺法进行托架标高调整，并在核心筒上放样出钢桁架安装标高控制线；以楼面放样的主桁架中心线，采用正倒镜投点法，把中心线传递到托架和核心筒上；钢桁架拼装过程中的垂直度控制，采用全站仪测坐标法进行，见图4.4.5-5所示。
钢桁架整体提升过程测量控制：提升前，在桁架上设置垂直度传感器，并进行标定，垂直度传感器输出的数字信号由计算机系统实时处理后，调节各提升点的提升速度，来保持桁架的平稳上升。
图4.4.5-5 钢桁架垂直度测量

全站仪
激光
激光反射片
控制点
钢桁架

2 其余区域钢桁架
以传递的平面控制点作为测量依据，运用全站仪，采用正倒镜投点法和直角坐标法，在埋件上放样出钢桁架的中心线。
以布设的高程控制网作为测量依据，运用水准仪，采用吊挂钢卷尺法在埋件上放样出钢桁架安装的标高控制线。
钢桁架安装过程中的垂直度控制，可采用全站仪测坐标法或吊挂线坠法进行。

2.5 装饰施工测量
装饰阶段的测量以钢筋混凝土结构施工中各楼层轴线或轴线控制线为依据，标高采用钢筋混凝土结构施工中各楼层传递的标高控制线为基准在每个楼层形成闭合导线，保证每条标高控制线的精度符合规范和设计要求。
1 轴线的恢复和引测
轴线恢复前使用全站仪对每条轴线的相对距离、角度进行校核。校核后满足设计和规范要求，在施工中被砂浆覆盖和因为时间久而模糊的轴线、轴线控制线，把面层的附着物清理干净，用墨线重新弹出，用于隔墙的平面位置控制。柱立面的轴线由恢复后的轴线进行引测，并弹出墨线用红油漆标识。根据恢复后的轴线及图纸上隔墙线与轴线的关系依次放出各楼层的隔墙线用墨线弹出。
2 标高的抄测
楼层标高控制线抄测前应先校测钢筋混凝土结构施工测量传递的标高控制线，当较差小于3mm时，取平均值作为施工层标高的控制线。楼层控制线抄测时，应尽量将仪器安置在测点范围的中心位置进行抄测，各标高控制线之间用墨线连接并用红油漆标明数据。
3 幕墙安装测量
为了保证幕墙的安装精度和实现设计效果，在幕墙安装时，首先依据设计施工图计算出各主龙骨的坐标，然后依据结构控制网，采用全站仪坐标放样的方法在建筑上下布设幕墙主龙骨的位置。测设精度要求点位误差小于3mm，拉钢丝进行校核其垂直度及各点的间距无误后作为幕墙安装的测量依据，主龙骨装完成后用全站仪进行复核。
3 建筑物沉降观测
3.1 沉降观测的目的
**博物馆改扩建工程沉降观测的主要目的是通过对建筑物的沉降进行一个时期的跟踪观测，获得建筑物准确可靠的沉降数据，了解建筑物的实际沉降情况，为建筑施工和运营安全提供数据保证。
3.2 沉降基准点及观测点布设
1 沉降基准点布设
沉降基准点是沉降观测的依据，**博物馆改扩建工程布设5个稳定可靠的基准点，并每半年检测一次，以保证沉降观测成果的正确性；沉降基准点与观测点的距离不宜太远，以保证足够的观测精度；沉降基准点须埋设在建筑物的压力传播范围以外，距离建筑物基坑边线不小于2 倍基坑深度。平面位置见图3-1。

图3-1 高程控制网平面布设图及埋设示意

2 沉降观测点的布设
依据《建筑变形观测规程》的要求，沉降观测点布设位置应符合下列要求：置在变形明显而又有代表性的部位；稳固可靠、便于保存、不影响施工及建筑物的使用和美观；避开暖气管、落水管、窗台、配电盘及临时构筑物；承重墙可沿墙的长度每隔10～15m 设置一个观测点在转角处、沉降缝两侧也应设置观测点；框架式结构的建筑物应在柱基上设置观测点。沉降观测点埋设见图3-2。

图3-2 沉降观测点埋设示意

3.3 观测技术要求
表3-1 沉降监测网二等水准观测技术要求(mm)
等级
相邻基准点高差中误差
每站高差中误差
往返较差、附合环线闭合差
检测已测高差较差
使用仪器、观测方法及要求
二等
±0.5
±0.13
±0.30
0.5
DS05型仪器，宜按**一
等水准测量的技术要求施测
注：n为测段的测站数。
表3-2 沉降观测点的精度要求和观测方法(mm)
等级
高程中
误差
相邻点高
差中误差
往返较差及附合或环线闭合差
观测方法及使用仪器
二等
±0.5
±0.30
±0.30
按**一等精密水准测量，使用DS05型水仪器、精密液体静力水准测量等
注：n为测段的测站数。
3.4 观测周期
1 首次观测
沉降观测点埋设完毕并稳定后，连续往返观测两次，取其平均值作为沉降观测点的初始值。
2 荷载变化期间的观测周期要求
施工期间地下室每层观测一次，地上部分每两层观测一次；基础周围大量积水、挖方、降水及暴雨后必须观测；出现不均匀沉降时，根据情况增加观测次数。施工期间因故暂停施工超过三个月，应在停工时和复工前进行观测。
3 结构封顶至工程竣工，观测周期要求
均匀沉降且连续三个月内月平均沉降量不超过1mm 时，每三个月观测一次；连续两次每三个月平均沉降量不超过2mm 时，每六个月观测一次；外界发生剧烈变化时必须及时观测；交工前观测一次。
4 竣工后观测
第一年观测2 次，以后根据实际情况及按照《建筑变形观测规程》决定观测次数。直至建筑物达到基本稳定（1mm/100d）时，停止观测。
3.5 沉降观测资料的提交
首次观测技术报告，技术报告包括作业说明；沉降观测记录；基准点与沉降观测点位布置图。正常观测过程中，每观测一次，提供作业说明、沉降观测记录、时间-荷载-沉降量曲线图。沉降观测工作完成（作业终止）后，提供汇总分析报告。技术报告包括：作业说明；基准点与沉降观测点位布置图；沉降数据技术分析；沉降观测记录；时间-荷载-沉降量曲线图。
4 基坑监测方案
4.1 监测目的与技术要求
基坑监测的主要目的是通过对基坑的位移进行一个时期的监测，获得基坑准确可靠的位移数据，了解基坑的实际位移情况，为地下阶段的施工和运营安全提供数据保证。水平位移监测主要技术要求见表4-1。
表4-1 水平位移监测网的主要技术要求
等级
相邻基准点的点位中误差(mm)
平均边
长(m)
测角中
误差(＂)
最弱边相对
中误差
作业要求

一等

1.5
＜300
±0.7
≤1/250000
宜按**一等三
角测量要求观测
＜150
±1.0
≤1/120000
宜按**二等三
角测量要求观测

二等

3.0
＜300
±1.0
≤1/120000
宜按**二等三
角测量要求观测
＜150
±1.8
≤1/70000
宜按**三等三
角测量要求观测
注：表中未考虑起始误差的影响。
4.2 监测项目内容
基坑监测主要监测地下施工期间到基坑肥槽回填前基坑护坡顶部的水平位移情况，定期进行观测并记录整理。
4.3 监测方法及监测工作布置
1 监测方法
监测方法采用导线测量法与极坐标法，使用总控制网作为基坑监测的基准网。基坑护坡平面位移观测时，将全站仪支设在观测基准点上，逐一对观测点进行观测，并记录该观测点坐标，每次观测值均与上次观测值进行比较，其差值即为位移变形值。
2 监测点布置
变形观测点布设在基坑护坡顶面，在每一转角处布设一个，其他每一边护坡隔20m左右布设一个。变形观测点的具体位置根据基坑护坡的实际情况进行布设，在最有可能发生变形对工程施工与运行安全影响最大的部位均应布设观测点。本工程基坑变形观测点共布设43个点(Jk1～Jk43)，每一变形观测点处均用红油漆作好标记，标明点号。具体平面布置见图4-1。

图4-1 基坑变形观测点平面位置图

4.4 监测频率
1 监测初始值测定
监测点首次的观测值不少于2次，取各观测值的平均值作为监测的初始值。
2 施工监测频率
正常施工期间每周观测周次；因故停工，复工前加测一次，期间仍按常规(每周两次)监测。当遇大雨等特殊情况时，适当加密观测次数；当测量的位移值大于计算值时，加密观测次数。
4.5 报警指标
基坑边报警值为槽深的3‰，如超过报警值应向有关部门反映，并及时研究采取相应措施。
4.6 监测主要仪器设备
主要仪器为2mm+2ppm精度的全站仪(索佳SET210)。
4.7 技术要点
1 每次观测应用相同的观测方法，观测期间使用同一台仪器，固定操作人员，消除因仪器的自身系统误差和人眼的视觉误差对监测结果的影响。
2 埋设观测点和施工阶段的观测过程中，对基准点和观测点采取必要的保护措施，定期派专人检查，确保基准点和观测点不被破坏，保证位移观测顺利进行。
3 施工前对原场地进行全面调查, 查清有无原始裂缝和异常并作记录,必要时照像存档。首次观测结束后做好初始值的记录工作，以后每次观测结果详细记入并汇总、计算位移量编制时间位移量表。监测数据、资料要及时整理，及时反馈给有关人员，发现异常现象及时汇报。
5 环境监测
本工程意义重大，地理位置特殊，各方瞩目，工程建设中对环境的控制必须细致全面，环保要求很高。因此在方案制定初期就要重视施工对环境的影响，在施工期间实施监测，相应的缓解措施，把不良影响降低到可接受的程度。现场设环境监测点，辅助施工过程控制。
5.1 水质监测
为了解该区施工前水质情况，以便在日后证明所引用的环保控制工作是否适当，在开工前对该区的水质进行检查。
5.2 噪声监测
工程开工前，在指定的监察站上进行连续两星期的基线噪声监察。监察时，监察站周围不许有施工活动。工程施工期间，在指定的监察站每6天进行一次影响监察。
5.3 空气质量监测
为了解工地附近在工程开工前的一般空气质量状况，在指定的监察站上持续进行24小时的悬浮粒子基线监察量度。在施工期间，每6天在指定站进行一次1小时和24小时悬浮粒子总量取样。
6 气象监测
本工程测量精度要求高，天气温差变化、风速、温度均会对测量产生一定的影响。我们除了从当地气象局获得相关资料，另在施工现场另设气象监测点。
6.1 天气情况监测
即时注意天气变化,提前采取应急措施；尽量避免雨中进行测量作业，如确需在雨中进行测量作业时，应打伞遮仪器主机及棱镜等，避免雨淋；雨季测量作业完毕必须先对仪器表面水汽擦干、晾干或吹干后放入仪器箱内，保证仪器的准确性；高温气候下作业需用遮阳伞遮挡仪器，避免高温影响测量精度；三级风以上不利于仪器施工测量，三级风力以下作业时随时观察仪器水准气泡的变化。
6.2 季节施工注意事项
夏季空气潮湿,最好备有防潮箱，以便每次仪器使用完毕后，将主机体及光电配件放入箱内，防止湿气浸入；在进行二等水准测量等精密测量作业时，应避开地面蒸汽大的时间段，减少地面蒸汽引起的视线误差；冬季气温低，作业前30分钟，先将仪器置于外界露天中，使仪器温度与外界气温趋于一致；作业前测定外界温度，钢尺量距时进行温差改正。
施工测量与监测方案 1
1 施工测量总体规划 1
1.1 工程简述 1
1.2 工程重点及关键技术 1
1.3 施工测量总体思路 1
1.4 测量的准备工作 1
1.5 平
