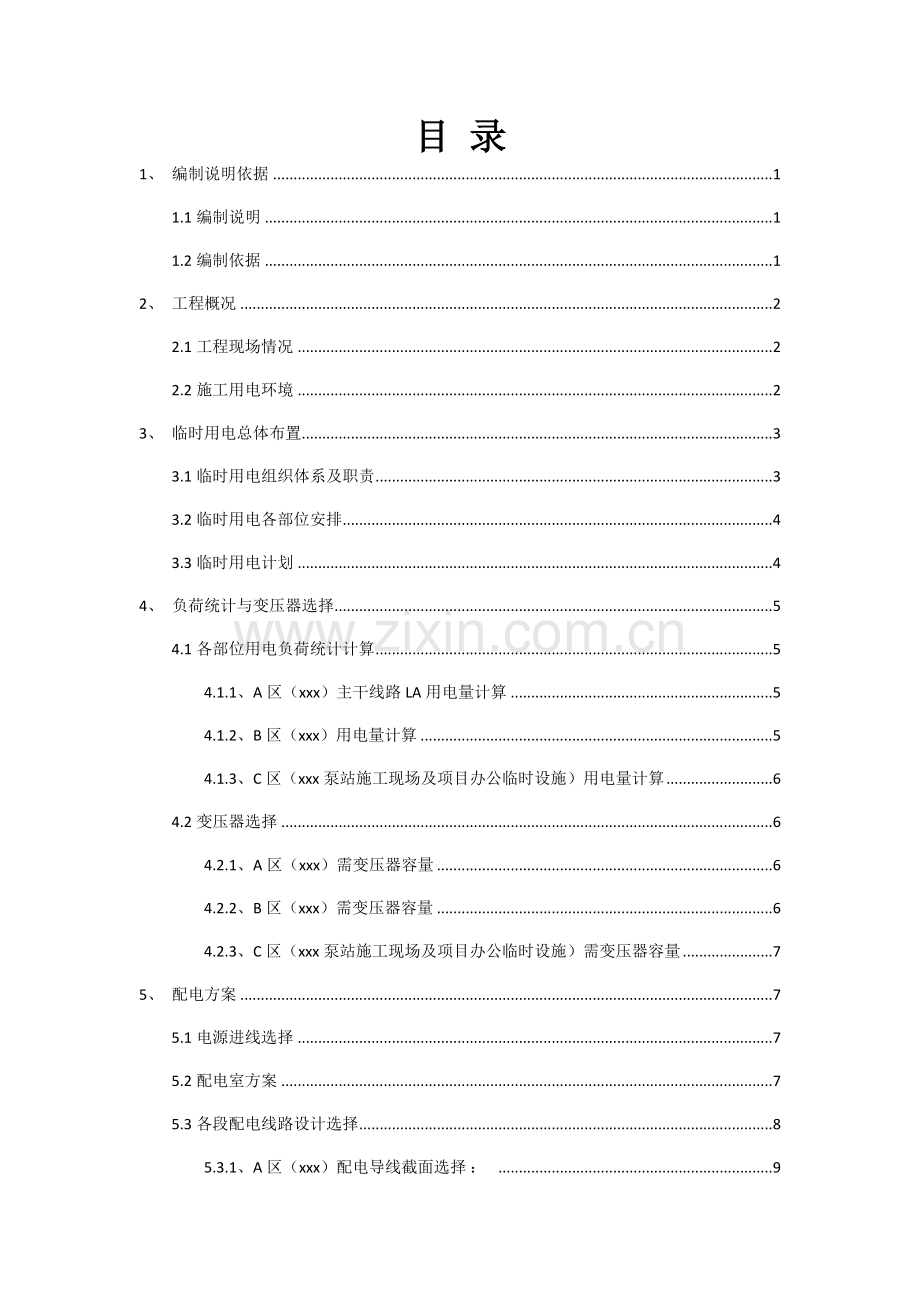

目 录
1、 编制说明依据 1
1.1编制说明 1
1.2编制依据 1
2、 工程概况 2
2.1工程现场情况 2
2.2施工用电环境 2
3、 临时用电总体布置 3
3.1临时用电组织体系及职责 3
3.2临时用电各部位安排 4
3.3临时用电计划 4
4、 负荷统计与变压器选择 5
4.1各部位用电负荷统计计算 5
4.1.1、A区（xxx）主干线路LA用电量计算 5
4.1.2、B区（xxx）用电量计算 5
4.1.3、C区（xxx泵站施工现场及项目办公临时设施）用电量计算 6
4.2变压器选择 6
4.2.1、A区（xxx）需变压器容量 6
4.2.2、B区（xxx）需变压器容量 6
4.2.3、C区（xxx泵站施工现场及项目办公临时设施）需变压器容量 7
5、 配电方案 7
5.1电源进线选择 7
5.2配电室方案 7
5.3各段配电线路设计选择 8
5.3.1、A区（xxx）配电导线截面选择 ： 9
5.3.2、B区（xxx）配电导线截面选择 ： 9
5.3.3、C区（xxx泵站施工现场及项目办公临时设施）配电导线截面选择 ： 9
5.4总配电装置方案与用电电器设计选择 10
5.4.1xxx配电装置及用电电器设计选择 10
5.4.2xxx配电装置及用电电器设计选择 11
5.4.2xxx配电装置及用电电器设计选择 11
5.5用电器计算统计表 12
5.6接地方案 15
6、 安全用电措施 15
6.1防雷方案及措施 15
6.1.1、施工现场的防雷装置 15
6.1.2、临时建筑场所的防雷措施 16
6.1.3、当雷电发生时处于临时建筑场所有人员应该注意 17
6.1.4、防雷接地装置施工方法及要求 17
6.2用电防护措施 18
6.2.1人员管理 18
6.2.2配电线路 18
6.2.3配电箱及开关箱 19
6.2.4照明 20
6.3电气防火措施 20
6.3.1电气设备的防火措施 20
6.3.2电气设备的灭火规则 21
6.4检查验收方案 21
7、 附件 25
7.1用电工程平面图 25
7.2配电装置布置图 29
一级配电柜接线布置图 29
二级配电柜接线布置图 30
三级配电柜接线布置图（三相及两相设备） 31
7.3配电系统接线图 32
7.4接地装置设计图 33

施工现场临时用电施工组织设计
1、 编制说明依据
1.1编制说明
根据《施工现场临时用电安全技术规范》（JGJ46-2005）的规定：临时用电设备在5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。本方案根据提供施工图纸及现场使用机械用电计划制定临时用电方案，严格按《施工现场临时用电安全技术规范》（JGJ46-2005）及《建筑施工计算手册》之规定进行编制及计算。
编制本方案一方面使现场临时用电有一个可遵循的科学依据，另一方面有助于加强对临时用电工程的技术管理，从而保障临时用电使用的安全性和可靠性。
1.2编制依据
《施工现场临时用电安全技术规范》JGJ46-2005
《建设工程施工现场供用电安全规范》GB 50194-2014
《建筑电气工程施工质量验收规范》GB50303-2011
《建筑施工计算手册》
本项目的施工图纸、招投标文件、施工组织设计以及现场勘测。
2、 工程概况
2.1工程现场情况
2.2施工用电环境
本工程用电以电网供电为主。因工程地点较为分散，施工用电集中在三个用电量较大的涵闸处，分别为xxx、xxx及xxx泵站施工点，其中xxx及xxx附近分别有供电局提供现有的变压器处进行接电，xxx泵站附近没有变压器需在施工现场进行新安装变压器。同时，项目部配备一台250KW柴油发电机对其他几处用电量较小、工期较短的施工点进行供电。
发电机设置在临时配电室内，以免风、沙、雨及强烈阳光对其侵害。为了防止火灾的发生，发电机的排烟管道伸出室外，配电室内不存放储油桶。
发电机控制屏装有下列仪表：
①交流电压表；②交流电流表；③用功功率表；④电度表；⑤功率因数表；⑥频率表；⑦直流电流表。
发电机周围设置操作和维修电气装置的绝缘台，确保人身安全。
3、 临时用电总体布置
3.1临时用电组织体系及职责
临时用电组织体系图
项目经理：
项目技术负责人：
项目电工：
二工区：
一工区：

专职安全员：

xxx泵站施工区：

二工区xxx施工班组
一工区xxx施工班组
xxx泵站及办公生活区

1、 现场用电方案由项目经理xxx组织项目技术负责人xxx编制并由安全员xxx参与编制，同时主持项目临时用电全面工作。
2、 项目技术负责人xxx负责编制临时用电方案及临时用电技术交底并对项目电工及现场施工工区负责人进行安全技术交底工作。
3、 工区长xxx、xxx负责对其工区班组进行临时用电安全技术交底，同时负责本工区临时用电安全检查工作，对乱拉乱接等违章用电现象要及时进行阻止并对发现的临时用电安全隐患及时报告。
4、 项目专职安全员xxx对项目人员及施工一线全体工人进行临时用电安全教育工作并同时负责现场临时用电的安全监督、检查、整改等工作，确保项目临时用电按照规范及方案规定达到标准化。
5、 项目专业电工xxx负责现场临时用电的接电及检测维修，监视临时用电工程是否安全可靠，并做好检测记录。
3.2临时用电各部位安排
本工程用电以电网供电为主，主要施工点三处分别由临近电网接入。
a、本用电设计主要负责施工现场总开关箱以下的线路，主要是基础施工用电、主体施工用电、机电安装工程用电和照明用电的电气开关的选择、布置、使用、维护和管理。
b、本工程供电计划按3个地点线路进行，其中线路LA负责A区（xxx）内所有用电设施的用电，线路LB负责B区（xxx）所有用电；线路LC负责C区（xxx泵站施工现场及项目办公临时设施）所有用电。
c、本供电系统采用三相五线制（TN-S系统），三级配电、二级保护或三级保护。其中要求总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。开关箱和流动电箱中漏电保护器的额定漏电动作电流不大于30mA，额定漏电动作时间也不大于0.1S。
3.3临时用电计划
a、根据施工现场用电设施布置情况，采用单元配电法，用一组电线从原有的配电箱（变压器）引至施工现场，再采用多元配电线路从总配电箱分布到分配电箱。从分配电箱分支电路到开关箱，应当配电合理，互不干扰防止因电气故障影响施工。
b、应保证施工现场用电达到规范化管理。
c、电线分布
见施工用电平面布置图
d、施工现场采用电缆线供电，必须将电缆固定好。除通往木工场的电缆在穿过闸室部位时采用架空线路，其余固定电缆均采用地下埋设。
e、现场内各设备设施的用电的开关箱从附近的配电箱引接。
f、三处施工区域各采用150wLED照明灯10盏用于钢筋场及施工现场照明；xxx塔吊镝灯2500w两盏；其他照明灯具为施工现场室外安全照明，合计用电量见用电器计算统计表。
4、 负荷统计与变压器选择
4.1各部位用电负荷统计计算
按工地临时供电包括施工及照明用电两个方面，计算公式如下：
P计=（1.05~1.1）(K1∑P1/Cosφ+K2∑P2+K3∑P3+K4∑P4)
其中 P计 ── 计算总用电量(kW·h)；
∑P1── 全部施工动力用电设备额定功率用电量之和；
∑P2── 电焊机额定容量（kWA）；
∑P3── 室内照明设备额定用电量之和；
∑P4── 室外照明设备额定用电量之和；
K1 ── 全部施工用电设备同时使用系数；
总数3~10台取0.7；11~30台取0.6；30台以上取0.5；
K2 ── 电焊机同时使用系数；3~10台取0.6；10台以上0.5；
K3 ── 室内照明设备同时使用系数，取0.8；
K4 ──室外照明设备同时使用系数，取1.0；
综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有:
P=1.24(K1×∑p1/Cosφ+K2∑p2)
4.1.1、A区（xxx）主干线路LA用电量计算
本线路施工机械共计14台，其中施工动力用电设备额定功率用电量之和 ∑p1=81.5kW，电焊机额定容量∑p2=38.6kW。（见表5.5.1）
 经过计算得到 PA =1.24×（K1×∑p1/Cosφ+K2∑p2）
=1.24×（0.6×81.5/0.75+38.6×0.6）
=109.57kVA。
4.1.2、B区（xxx）用电量计算
本线路施工机械共计19台，其中施工动力用电设备额定功率用电量之和 ∑p1=84.5kW，电焊机额定容量∑p2=38.6kW。（见表5.5.2）
经过计算得到 PB =1.24×（K1×∑p1/Cosφ+K2∑p2）
=1.24×（0.5×84.5/0.75+38.6×0.6）
=98.57kVA。
4.1.3、C区（xxx泵站施工现场及项目办公临时设施）用电量计算
本线路施工机械30台以上，其中施工动力用电设备额定功率用电量之和 ∑p1=161.7kW，电焊机额定容量∑p2=38.6kW。（见表5.5.3）
经过计算得到 PC =1.24×（K1×∑p1/Cosφ+K2∑p2）
=1.24×（0.5×161.7/0.75+38.6×0.6）
=162.39kVA。
4.2变压器选择
配电变压器负荷计算：
P变=1.05P计
其中P变——变压器容量（kVA）；
1.05——功率损失系数；
4.2.1、A区（xxx）需变压器容量
P变=1.05PA =1.05×109.57=115.05KVA
A区（xxx）施工电源点选用附近村庄河咀村额定容量400KVA，型号为SL7－400/10变压器接入,满足施工区域用电需要。
4.2.2、B区（xxx）需变压器容量
P变=1.05PB =1.05×98.57=103.5KVA
B区（xxx）施工电源点选用附近村庄河咀村额定容量400KVA，型号为SL7－400/10变压器接入,满足施工区域用电需要。
4.2.3、C区（xxx泵站施工现场及项目办公临时设施）需变压器容量
P变=1.05PC =1.05×162.39=170.51KVA
依据本项目xxx泵站施工现场及项目办公临时设施的用电量,项目部计划采用一台额定容量200KVA的SL7－200/10型号变压器，可以满足xxx泵站施工现场及项目办公的用电。
5、 配电方案
5.1电源进线选择
本工程用电主要包括生产生活区用电和施工现场用电，以电网供电为主。由于施工战线较长，共划分为三处工区施工点。A区（xxx）施工电源点选用附近村庄河咀村额定容量400KVA变压器接入，B区（xxx）施工电源点选用附近村庄孔圩村额定容量400KVA变压器接入。两处村庄变压器型号都为SL7－400/10型号变压器。因两处施工点主要在白天进行施工，变压器满足两处施工区域用电需要（见4.2变压器选择）。C区（xxx泵站）变压器设置在施工区域内。
项目施工用电主要集中在工程初期至涵闸泵站主体结构完工的施工阶段。
5.2配电室方案
1、砌筑规格：高度一般不得低于2.5M，长宽随使用电器设备来设计。
2、其主配电柜与配电房门宜设置在配电房的正中间，配电柜底座应设置在高度不得低于0.3M的沟槽，且柜台后应留宽度1M左右的过道空间以供维修。
3、配电房应紧靠变压器侧，通风良好，设置百叶门、窗；并采取防雨雪、防火、放小动物的措施，宜设置纱门、窗。
4、配电房应设立明显的安全标志、警示标志。
5、配电房内应上墙配电房管理制度、定期维修记录、电工日常维修保养记录等。
6、配电柜操作时应在其站脚处设置绝缘板或绝缘橡胶垫及应急照明措施等。
7、消防设置，其耐火等级不得低于3级，并配有符合要求的消防器材如：砂池、消防铲、桶，灭火器等。在室外墙上离地130㎝高处配置至少2只以上干粉灭火器等绝缘灭火。配电房室外应设立排水沟，周围不得有积水。
8、成列的配电屏和控制屏应设置短路、过载、漏电保护装置，各配电线路应做编号，注明用途标志，配电盘两端应与重复接地及保护零线做电气连接。配电盘或配电线路维修时，应悬挂“有人维修，禁止合闸”标志牌。
9、当施工现场设置自备发电机组时，其电源开关与外电网电源开关之间，应装设防止同时合闸的机械联锁装置，发电机组应采用三相四线制中性点直接接地供电系统，中性点单独接地，接地电阻不大于4Ω。
5.3各段配电线路设计选择
三相四线制低压线路上的电流可以按照下式计算：
Il = 1000P/·Ul·Cosφ=2P
其中 Il ── 线路工作电流值(A)；
Ul ── 线路工作电压值(V),三相四线制低压时取380V；
P、Cosφ符号意义同前。
配电导线截面的电压降可按下式计算：
ε= ∑p·L/C·S=∑M/C·S≤[ε]=7％
其中ε── 导线电压降（％），对现场临时网路取7％；
∑p──各段线路负荷计算功率（kW），即计算用电量∑p；
L──各段线路长度（m）；
C──材料内部系数，根据线路电压和电流种类
（项目使用铜线取77）；
S──导线截面（mm2）；
∑M──各段线路负荷矩（kW·m），即∑p·L乘积。
其中现场PE线按照《施工现场临时用电安全技术规范》JGJ46-2005中
表5.1.8 PE线截面与相线截面的关系
相先芯线截面S（mm2）
PE线最小截面（mm2）
S≤16
5
16＜S≤35
16
S＞35
S/2

5.3.1、A区（xxx）配电导线截面选择 ：
（1）按允许电流选择导线截面，采用以下公式计算：
IA=2P=109.57×2=219.14(A)
根据以上电流量查表可知，选用BX橡皮绝缘铜芯线，截面为50mm2，可以满足要求。
（2）按允许电压降选择：为简化计算，将负荷集中在线路末端来考虑。已知线路总长L=107.88米（见xxx临时用电平面图），计算用量取75％；
S==％=18.03mm2取25mm2<50mm2
仍选用50mm2即可。PE线截面查表可得选用25mm2，根据现场情况采用35mm2即可。
5.3.2、B区（xxx）配电导线截面选择 ：
（1）按允许电流选择导线截面，采用以下公式计算：
IB=2P=112.54×2=225.08(A)
根据以上电流量查表可知，选用BX橡皮绝缘铜线，截面为50mm2，可以满足要求。
（2）按允许电压降选择：为简化计算，将负荷集中在线路末端来考虑。已知线路总长L=231.36米（见xxx临时用电平面图），计算用量取75％；

S==％=39.63mm2取50mm2故仍选用50mm2的BX橡皮绝缘铜线。PE线截面查表可得选用25mm2，根据现场情况采用35mm2即可。
5.3.3、C区（xxx泵站施工现场及项目办公临时设施）配电导线截面选择 ：
（1）按允许电流选择导线截面，采用以下公式计算：
IC=2P=162.39×2=324.78(A)
根据以上电流量查表可知，选用BX橡皮绝缘铜芯线，截面为95mm2，可以满足要求。
（2）按允许电压降选择：为简化计算，将负荷集中在线路末端来考虑。已知线路总长L=231.36米（见xxx临时用电平面图），计算用量取75％；

S==％=27.45mm2取35mm2<95mm2
仍选用95mm2即可。PE线截面查表可得选用50mm2即可。
5.4总配电装置方案与用电电器设计选择
项目共有三处施工点用电，其中xxx施工点及xxx施工点由当地电力部门设置配电房及电表，项目接电由电表以下进行接入电源。xxx泵站新建变压器，当地电力部门设置变压器及电表，项目设置配电房接电由电表下方进行接入电源。
5.4.1xxx配电装置及用电电器设计选择
整个现场负荷暂按照表5.5.1计算
 一、一级配电总箱1台：（布置在变压器边电力部门设置配电房旁）
材料明细：
1、 进线：3x95mm2+1x50mm2BX橡皮绝缘铜芯线
2、 出线：BX橡皮绝缘铜芯线，截面为4X50mm2+1X35mm2
3、 接线端子120mm2（铜铝过度）：1个
4、电流互感器5/400：1个
5、NM10-250/330T空气开关：1个
6、DZ20L-250/3N300T漏电保护器：1个
二、二级配电箱：2台（分别布置钢筋加工区、施工作业区）
材料明细：
1、钢筋加工区DZ15-160/390空气开关：1个（总开关）、 DZ15-40/390空气开关3个（三相）DZ15-40/290空气开关1个（两相）。
2、施工作业区DZ15-160/390空气开关：1个（总开关）、 DZ15-40/390空气开关：4个（三相）DZ15-40/290空气开关1个（两相）。
三、三级配电箱（开关箱）：9个
1、钢筋加工区4个三级配电箱：DZ15-40/390空气开关3个、 DZ15LE-40/390漏电保护器3个（三相）；DZ15-40/290空气开关1个、 DZ15LE-40/290漏电保护器1个（两相）。
2、施工作业区5个三级配电箱：DZ15-40/390空气开关4个、 DZ15LE-40/390漏电保护器4个（三相）；DZ15-40/290空气开关1个、 DZ15LE-40/290漏电保护器1个（两相）。
5.4.2xxx配电装置及用电电器设计选择
整个现场负荷暂按照表5.5.2计算
 一、一级配电总箱1台：（布置在变压器边电力部门设置配电房旁）
材料明细：
1、进线：3x95mm2+1x50mm2BX橡皮绝缘铜芯线
2、出线：BX橡皮绝缘铜芯线，截面为4X50mm2+1X35mm2
3、接线端子120mm2（铜铝过度）：1个
4、电流互感器5/400：1个
5、NM10-250/330T空气开关：1个
6、DZ20L-250/3N300T漏电保护器：1个
二、二级配电箱：2台（分别布置钢筋加工区、施工作业区）
材料明细：
1、钢筋加工区DZ15-160/390空气开关：1个（总开关）、 DZ15-40/390空气开关5个（三相）DZ15-40/290空气开关1个（两相）。
2、施工作业区DZ15-160/390空气开关：1个（总开关）、 DZ15-40/390空气开关：3个（三相）DZ15-40/290空气开关1个（两相）。
三、三级配电箱（开关箱）：10个
1、钢筋加工区6个三级配电箱：DZ15-40/390空气开关5个、 DZ15LE-40/390漏电保护器5个（三相）；DZ15-40/290空气开关1个、 DZ15LE-40/290漏电保护器1个（两相）。
2、施工作业区4个三级配电箱：DZ15-40/390空气开关3个、 DZ15LE-40/390漏电保护器3个（三相）；DZ15-40/290空气开关1个、 DZ15LE-40/290漏电保护器1个（两相）。
5.4.2xxx配电装置及用电电器设计选择
整个现场负荷暂按照表5.5.3计算
 一、一级配电总箱1台：（布置在变压器边的配电房中）
材料明细：
1、进线：3x95mm2+1x50mm2BX橡皮绝缘铜芯线
2、出线：BX橡皮绝缘铜芯线，截面为4X95mm2+1X50mm2
3、接线端子120mm2（铜铝过度）：1个
4、电流互感器5/400：1个
5、NM10-250/330T空气开关：1个
6、DZ20L-250/3N300T漏电保护器：1个
二、二级配电箱：4台（分别布置钢筋加工区、施工作业区、现场临设办公区、塔吊作业区）
材料明细：
1、钢筋加工区DZ15-250/390空气开关1个（总开关）、 DZ15-40/390空气开关6个（三相）DZ15-40/290空气开关1个（两相）
2、施工作业区DZ15-250/390空气开关1个（总开关）、DZ15-40/390空气开关5个（三相）DZ15-40/290空气开关1个（两相）
3、现场临设办公区DZ15-100/390空气开关2个
4、塔吊作业区DZ15-160/390空气开关：1个
三、三级配电箱（开关箱）：
1、钢筋加工区7个三级配电箱：DZ15-40/390空气开关6个、 DZ15LE-40/390漏电保护器6个（三相）;DZ15-40/290空气开关1个、DZ15LE-40/290漏电保护器1个（两相）。
2、施工作业区6个三级配电箱：DZ15-40/390空气开关6个、 DZ15LE-40/390漏电保护器5个（三相）;DZ15-40/290空气开关1个、DZ15LE-40/290漏电保护器1个（两相）。
3、现场临设办公区2个三级配电箱：DZ15-100/390空气开关2个、DZ15LE-100/4902漏电保护器2个（两相）。
4、塔吊作业区1个三级配电箱：DZ15-160/390空气开关1个、 DZ15LE-160/4902漏电保护器1个（三相）。
5.5用电器计算统计表
表5.5.1
A区（xxx）用电统计表
序号
名 称
规格型号
数量（台）
单台功率（KW）
合计功率（KW）
1
圆盘锯
MJ104
1
3
3
2
交流电焊机
BX3-500-2
1
38.6
38.6
3
钢筋切断机
QJ40-1
1
5.5
5.5
4
钢筋弯曲机
GW32
1
2.2
2.2
5
钢筋调直机
GT16/8
1
5.5
5.5
6
插入式振捣器
HZ6-50
4
1.5
6
7
平板振动器
ZB5
1
0.5
0.5
8
潜水泵
QY65-7-2.2
4
2.2
8.8
9
室内照明

2
5
10
10
室外施工照明

10
0.15
1.5
11
室外安全照明

5
7.7
38.5
合计

14
59
120.1

表5.5.2
B区（xxx）用电统计表
序号
名 称
规格型号
数量（台）
单台功率（KW）
合计功率（KW）
1
圆盘锯
MJ104
1
3
3
2
木工电刨
MB103
1
3
3
3
钢筋切断机
QJ40-1
1
5.5
5.5
4
钢筋弯曲机
GW32
1
2.2
2.2
5
交流电焊机
BX3-500-2
1
38.6
38.6
6
钢筋调直机
GT16/8
1
5.5
5.5
7
插入式振捣器
HZ6-50
4
1.5
6
8
平板振动器
ZB5
1
0.5
0.5
9
潜水泵
QY65-7-2.2
4
2.2
8.8
10
室内照明

2
5
10
11
室外施工照明

10
0.15
1.5
12
室外安全照明

5
7.7
38.5
合计

32
74.85
123.1
表5.5.3
C区（xxx泵站施工现场及项目办公临时设施）用电统计表
序号
名 称
规格型号
数量
单台功率（KW）
合计功率（KW）
1
圆盘锯
MJ104
1
3
3
2
钢筋切断机
QJ40-1
1
5.5
5.5
3
钢筋弯曲机
GW32
1
2.2
2.2
4
交流电焊机
BX3-500-2
1
38.6
38.6
5
钢筋调直机
GT16/8
1
5.5
5.5
6
插入式振捣器
HZ6-50
4
1.5
6
7
潜水泵
QY65-7-2.2
20
2.2
44
8
塔吊
TQ63
1
55.5
55.5
9
室外施工照明

10
0.15
1.5
10
塔吊镝灯

2
2.5
5
11
室外安全照明

780㎡
0.03
23.40
12
室内照明及其他

505㎡
0.02
10.1
合计

30台以上
116.7
200.30

5.6接地方案
一、所有电气设备的金属外壳与保护接零连接，专用保护接零由工作接地、配电室的第一级漏电保护器电源的零线接出，施工现场的所有电气设备在正常情况下不带电的外露部分，应做保护接零。包括以下5个部分：
a、电机、电器、手持电动工具和照明器具的金属外壳。
b、电气设备传动装置的金属部件。
c、配电屏、配电箱的金属框架。
d、室内、外配电装置的金属框架及靠近带电部分的金属围栏的金属门。
e、电力线路的金属保护管、敷设的钢管和钢管外架。
二、保护零线不得装设开关或熔断器。
三、保护零线的截面不得小于本方案计算截面面积。
四、保护零采用绿、黄双色线；保护零不得与工作零混用，保证工作零、保护零分别使用，严禁通过工作电流。
五、在总配电箱、分配电箱做重复接地，每一重复接地的接地电阻不得大于4Ω。
6、 安全用电措施
6.1防雷方案及措施
6.1.1、施工现场的防雷装置
1、防雷装置设置的要求：
雷电造成的伤害是巨大的，后果是严重的。而六安位于安徽省西部，处于长江与淮河之间，夏季又是雷电的多发地区，现场临设属于三类防雷建筑，施工现场内的塔吊等机械设备，及钢管脚手架和正在施工的在建工程等的金属结构，当在相邻建筑物、构筑物等设施的防雷装置（接闪器）的保护范围以外时，应设与建筑结构主体钢筋相连接的避雷设施，以减少雷电危害造成的人身伤害及财产损失，保障施工人员的生命、财产的安全。
2、防雷装置技术措施：
塔吊的防雷装置：塔吊应按照规范做好重复接地和防雷接地。塔吊可不另设避雷针。塔吊的防雷接地和重复接地共用同一接地体，接地电阻不大于4Ω。人工接地采用L50×5角铁*2.5米，4×40镀锌扁钢，每组接地装置设计3个接地钎子，间距为5米，接地线与设备基础钢筋支座两点采用焊接连接，接地焊接时扁钢搭接长度为2倍D，焊接长度100，三面焊接，刷沥青防腐两道。安装完成后进行接地电阻摇测，并记录归档。每季度摇测一次 接地电阻，要求小于4Ω。如实测大于4Ω时应加补接地极。等到基础底板钢筋敷设完成后，利用基础底板上下两根主筋（螺纹22）与塔吊柱腿焊接作为防雷接地。
‚钢管脚手架的防雷装置：建筑物外侧钢管脚手架的防雷，应就近利用建筑物作业层层面上主筋作为防雷引下线。脚手架与防雷引下线主筋之间利用活动的连接导线，导线的截面不应小于50mm2，导线的两端应使用专用铜鼻子分别与钢管脚手架和引下线主筋可靠连接。钢筋脚手架的防雷装置接地电阻不得大于10Ω。
ƒ用电设备的防雷装置：当最高机械设备上避雷针（接闪器）的保护范围能覆盖其它设备，且又最后退场时，则其它设备可不设防雷装置，确定防雷装置接闪器的保护围仍采用上式的滚球法公式。防雷引下线的设置：施工现场各机械设备防雷引下线可利用该设备的金属结构体代替，其前提条件是能保证设备的金属结构体间实现电气连接。否则应单独敷设引下线。
6.1.2、临时建筑场所的防雷措施
①临时建筑要择地而建：临时建筑的搭建一般会受地理位置条件的限制，在能够选择的情况下，我们应该选择一些不容易遭受雷击的位置。 雷电具有一定的选择性，处于不同的空间地理位置会有些地方比较容易遭受雷击。如空旷地带孤立的建筑物、位于河边、湖边、山坡下或山地中土壤电阻率较小处、地下水露头处、土山顶部、山谷风口处的建筑物，以及特别潮湿的建筑物遭受雷击的概率比较大，临时建筑要避免搭建在这些地方。如果临时建筑成为某个区域的高点，也很容易被雷直接劈中，因此不要选择地势较高的地方。也不要选择靠近高大的植物或建筑的位置而建，因为当雷击中这些高大物体后，瞬间高压会在该物体附近形成电弧，造成伤害。选择与高大植物或建筑物保持一定距离的地点搭建临时建筑是比较理想的。
②临时建筑的防雷措施：我工程的临时设施采用的是活动板房（集装箱）。因临建使用时间相对较长，防雷设施按三类建筑物来设置。因各类板房（集装箱）材质的不同，故不采用活动板房（集装箱）的钢结构作为防雷装置。因为板房（集装箱）的钢厚度、连接可靠程度、钢结构柱的数量等可能达不到规范要求。因此采取装设避雷针或架空避雷线作为接闪器，使活动板房处在接闪器的保护范围内，避雷针、线的滚球半径HR取60m。避雷针、线与活动板房（集装箱）的金属构件最小间距应大于2m。
a、独立避雷针材料要求：针长1m以下，宜采用不小于12mm圆钢或20mm钢管；针长1-2m，宜采用不小于16mm的圆钢或25mm的钢管。避雷线宜采用钢绞线，其截面积不应小于35mm²。
b、避雷针、线的支撑杆宜做为引下线，为避雷线长度超过25m时均匀增设支撑杆。每个支撑杆下敷设接地体，其冲击接地电阻不宜大于30欧姆。支撑杆应设在人员不易触摸的地方并在地面上2m至地面下0.1m采取绝缘措施。
c、接地体的选材和敷设要求：埋于土壤中的人工垂直接地体宜采用角钢、钢管或圆钢，水平接地体采用扁钢或圆钢。圆钢直径不应小于10mm，扁钢截面积不应小于100mm²，其厚度不应小于4mm，角钢厚度不应小于4mm，钢管壁厚度不应小于3.5mm，人工接地体在土壤中的埋设深度不应小于0.5m。
6.1.3、当雷电发生时处于临时建筑场所有人员应该注意
①当雷雨天气发生时，不要在临时建筑场所顶部上工作或停留，应迅速离开。
②如室外突遇强雷雨，处于临时建筑场所的人员不要与许多人挤在一起，不要靠近墙根及避雷针的接地装置，也不要接触金属管线、电线等。
③临时建筑场所一般布线比较密集，雷雨天气要注意切断电源。
6.1.4、防雷接地装置施工方法及要求
①、防雷及接地装置材料要求：所有金属材料均须使用热锓镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺栓、垫片等；应符合技术规范规定。产品应有材质检验证明及产品出厂合格证，并归档。圆钢、角钢、扁钢、钢管、螺栓、均须采用Q235钢。
②、引下线材料使用规定：引下线采用截面不小于50mm²的绿、黄双色多股铜质软线，外套绝缘硬质管材保护；在易受机械损坏和防止人身接触的地方，地面上2.0米~ 至地下0.2米的一段接地线应使用圆钢、硬质塑料管保护。
6.2用电防护措施
6.2.1人员管理
1、安装、维修或拆除临时用电工程，必须由电工完成。
2、各类用电人员应做到：
1）掌握安全用电基本知识和所用设备的基本性能。
2）使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好.严禁设备带"病"运转。
3）停用的设备必须拉闸断电,锁好开关箱。
4）负责保护所用设备的负荷线,保护零线和开关箱。发现问题,及时报告解决。
3、用电单位必须建立用电安全岗位责任制，明确用电负责人。值班人员、维修人员必须掌握必要的电气知识，考核合格并取得合格证，掌握触电解救法和人工呼吸法，经常参加安全学习。
4、无证不许上岗操作，发现非电工作业人员从事电气操作应及时制止。
5、加强安全教育，树立安全生产的观点，教育所有用电人员懂得安全生产的重大意义。建立建全有关安全法规、规程和制度，不得违章作业。
6、加强运行维护和检修试验工作，认真做好电气设备的定期巡视检查，发现问题及时处理，并及时准确地填写好工作记录。如遇大风、雨、雪、雾等恶劣天气时，应加强对电气设备的巡视。
6.2.2配电线路
1、建筑施工现场临时用电干线应采用铠装电缆地埋敷设，绝缘导线穿钢管地埋敷设。
2、电缆干线采用埋地敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。
3、电缆穿过建筑物、道路等易受伤的场所必须加设防护套管，埋地敷设的电缆接头应设在地面上的接线盒内，接线盒应能防水、防尘，电缆接头应牢固可靠，并应做绝缘包扎，保持绝缘强度，不得承受张力。
4、橡皮电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线。固定点间距应保证橡皮电缆能承受自重所带来的荷重。橡皮电缆的最大弧垂距地不得小于2.5m。
5、电缆接头应牢固可靠；并应作绝缘包扎，保持绝缘强度，不得承受张力。
6、电缆水平敷设沿墙或门口固定，最大弧垂距地不得小于1.8m。
7、室内配线采用绝缘导线，距地面高度不得小于2.5米；进户线过墙应穿管保护，距地面高度不得小于2.5米，并应采取防雨措施；进户线的室外端应采用绝缘子固定。
6.2.3配电箱及开关箱
1、开关箱中必须装设漏电保护器，漏电保护器必须按产品说明书安装和使用。移动式电动工具和手动式电动工具应加装高灵敏动作的漏电保护器。
2、开关箱的漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间应不小于0.1秒。
3、配电箱、开关箱中导线的进出口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。进出线应加护套分路成束并做防水弯，导线束不得与箱体进出口直接接触。移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆。
4、总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应合理配合，使之具有分段保护的功能。
5、具有三个回路以上的配电箱应设漏电和分路漏电保护，不得一闸多用，做到一机一闸一漏。配电箱内的漏电保护器、开关等电气设备应动作灵活，接触良好，可靠触头没有严重烧蚀现象。
6、配电系统必须实行分级配电。各级配电箱、开关箱的箱体安装和内部设置必须符合有关规定，箱内电器必须可靠完好，其选型、定值要符合规定，开关电气应标明用途，并在电箱正面门内绘有接线图。
7、各类配电箱、开关箱外观应完整、牢固、防雨、防尘，箱体外应涂安全色标，统一编号，箱内无杂物。停止使用的配电箱应切断电源，箱门上锁。固定式配电箱应设围栏，并有防雨、防砸措施。
8、所有配电箱、开关箱按照下述操作顺序：
送电操作顺序：总配电箱→分配电箱→开关箱；
停电操作顺序：开关箱→分配电箱→总配电箱（出现电气故障的紧急情况除外）。
6.2.4照明
1、工地照明灯具和材料质量均应符合有关标准、规范的规定。必须绝缘良好，不得使用绝缘老化或破损的器具和器材。
2、室内安装的固定式灯具悬挂高度不得低于2.5m，室外不得
