临时施工用电施工方案.docx

桂林医学院临桂新校区学生宿舍5#6#楼

临时施工用电施工方案

建设单位：桂林医学院
施工单位：广西五鸿建设集团有限公司
编制人：
编制日期：2012年4月

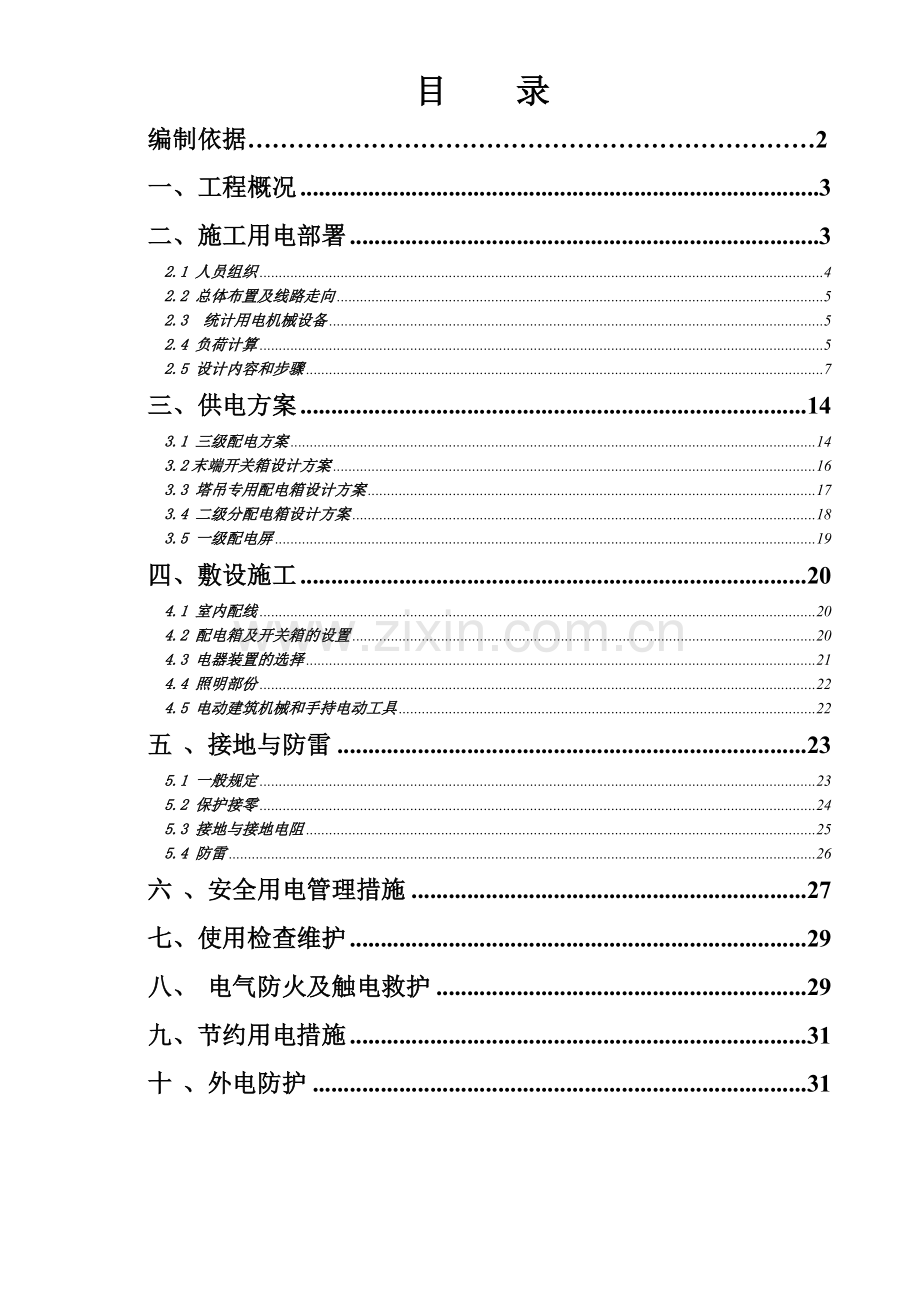

目 录
编制依据……………………………………………………………2
一、工程概况 3
二、施工用电部署 3
2.1 人员组织 4
2.2 总体布置及线路走向 5
2.3 统计用电机械设备 5
2.4 负荷计算 5
2.5 设计内容和步骤 7
三、供电方案 14
3.1 三级配电方案 14
3.2末端开关箱设计方案 16
3.3 塔吊专用配电箱设计方案 17
3.4 二级分配电箱设计方案 18
3.5 一级配电屏 19
四、敷设施工 20
4.1 室内配线 20
4.2 配电箱及开关箱的设置 20
4.3 电器装置的选择 21
4.4 照明部份 22
4.5 电动建筑机械和手持电动工具 22
五 、接地与防雷 23
5.1 一般规定 23
5.2 保护接零 24
5.3 接地与接地电阻 25
5.4 防雷 26
六 、安全用电管理措施 27
七、使用检查维护 29
八、 电气防火及触电救护 29
九、节约用电措施 31
十 、外电防护 31

编制依据
《低压配电设计规范》GB50054-2011中国建筑工业出版社
《建筑工程施工现场供电安全规范》GB50194-2002中国建筑工业出版社
《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社
《供配电系统设计规范》GB50052-2009中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社
《建筑施工安全检查标准》(JGJ59-11)中国建筑工业出版社。

一、工程概况
本工程为桂林医学院临桂新校区学生宿舍5#6#楼，由中国化学工业桂林工程有限公司设计。位于临桂县秧塘科技园内，该项目分5#楼、6#楼、活动长廊及门卫室四部分组成，其中5#6#楼为六层，门卫室一层，活动长廊二层。建筑高度最高为23.55m，建筑总面积约为11376.47m2 ，占地面积为2468 m2。场地平整，周边无建筑物，甲方提供的电源在工地的东北面，距工地约有400米。根据平面布置图，在5#6#楼中间设一台5010塔吊，在塔吊附近设搅拌机和材料堆放及木工加工场，生活区及钢筋加工区，这三处是施工现场主要用电设备。
二、施工用电部署
根据拟接电源位置，总配电箱AL设在大门处围墙上，在各工区设分配电箱，依次设A分配电箱、 B分配电箱、在相邻分配电箱楼上设移动分配电箱A1、A2、A3、B1、B2和B3，其余分配电箱根据施工需要增设，现根据本工程的特点编制如下临时施工用电的组织设计及施工方案。
现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电二级保护设计施工，PE线与N线严格分开使用。接地电阻值不得大于10Ω，施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30 mA·s。
2.1 人员组织
本工程根据工作需要，拟配备具有上岗操作证电工1人，组成以项目经理为主的安全小组，具体职责分别如下：
表1 人员组织与职责分配表
职 务
职 责
项目
经理
对本工程的临时用电安全负主要领导责任，组织并参加每次的安全用电验收，督促安全员及电工做好每日或每周的安全用电巡查和例查。
技术
负责人
对本工程的临时用电安全负技术责任，编制出安全合理的临时用电方案，制定安全用电措施，参加每次的安全用电验收，并填写安全用电验收单交资料员保存，对本工程出现的安全用电问题作技术指导，参加每日或每周的安全用电检查，对电工及相关人员进行安全用电交底。
安全员
对本工程的临时用电安全负直接领导责任，参加每次的安全用电验收，组织每周的安全用电检查工作并做好记录，督促检查电工巡检工作，发现问题及时处理或上报，对存在用电安全隐患及违章作业不宜施工是有权暂停施工。
电工
对本工程用电负直接责任，参加每次的安全用电验收和例查，做好日常电工巡查工作并做好记录，严格按照操作规程及有关交底内容操作，有权制止安全用电违章作业，发现用电隐患及违章操作及时处理并上报。
技师担任机电组长，负责统筹调配，下设1名机电工（技师）。由机电组负责本工程的施工用电线路的敷设和管理，施工机具的维修、保养和管理等工作。
2.2 总体布置及线路走向
本工程的施工用电供配电系统，采用TN-S供配电系统，做到三级配电、三级保护。在外电源接驳点(总电箱)作为一级保护，控制整个施工用电系统，分一个回路接出，回路电流按250A。
从总电箱至二级配电箱采用BLV型铝芯塑料导线穿塑料管砌沟埋地敷设。二级分配电箱布置在楼之间。施工的工作面上设置更多的三级分配电箱，满足各地各种设备机具的专用开关箱配电要求。从二级分配电箱至三级分配电箱采用铜芯橡皮电缆线穿管埋地敷设进入建筑物后，利用在建工程的竖井、垂直孔洞等垂直敷设引到各楼层。三级分配电箱至末端开关箱采用铜芯橡皮电缆线敷设。架空电缆严禁沿脚手架、树木或其他设施敷设。
2.3 统计用电机械设备
根据本工程建筑特点及现场概况，结合施工进度计划要求及施工组织设计要求，本工程决定采用以下机械设备（详见施工机械设备计划表）以满足工程工需求。
2.4 负荷计算
2.4.1.施工现场用电量统计表:
序号
设备名称
型号
数量
单机功率（KW）
总功率（KW）
一、
施工现场

1
塔吊
5010
1
30
30
2
混凝土搅拌机
SJ350
2
7.5
15
3
插入式振动棒
ZN50
2
1.5
3
4
木工圆锯机
MJ106
2
1.5
3
5
钢筋切断机
QJ40
2
3
6
6
钢筋弯曲机
GW-40
2
3
6
7
钢筋弯箍机
GF16
2
1.5
3
8
钢筋调直机
JK-16
2
5.5
11

小计
P1

75
9
电渣压力焊机
BX1-630-2
1
47
47

小计
P2

47
10
施工照明
P3

15.2
照明：P3=0.1P1=0.1*152=15.2KW
根据以上数据，以施工现场计算负荷
P=1.05（K1∑P1/ Cosφ + K2∑P2+ K3∑P3）
=1.05（0.6*75/0.75+0.45*47+0.8*15.2）
=98KW
考虑需要系数取：K1=0.6；K2=0.45；K3=0.8 ，Cosφ=0.75，代入上式计算得：P=98KW。

2.4.2电流计算

P·1000 98×1000
Ij= ————— = —————— = 149A （总开关选250A）
3·U 1.732×380
2.5 设计内容和步骤
2.5.1、配电系统设计:
(1)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(2) 根据施工现场用电设备布置情况，电源导线采用架空配电，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级漏电保护。
(3)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。
2.5.2、施工现场干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿硬塑料管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。
(1)、塔吊开关箱至塔吊导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×30/(1.732×0.38×0.6) = 76A
ii)选择导线
选择BX-5×10 ，安全载流量为101A。
iii)选择电气设备
选择开关箱内隔离开关为HR6-160/310 ，其额定电流值为Ir = 160A。
漏电保护器：DZ15LE-160/4300，额定电流160A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
(2)、混凝土搅拌机开关箱至混凝土搅拌机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.85 tgφ = 0.62
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×7.5/(1.732×0.38×0.85) = 14A
ii)选择导线
选择BX-4×4，其安全载流量为32A。
iii)选择电气设备
选择开关箱内隔离开关为HR6-60/310 ，其额定电流值为Ir = 60A。
漏电保护器：DZ15LE-60/4300，额定电流60A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
(3)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×1.5/(1.732×0.38×0.7) = 3.26A
ii)选择导线
选择BX-4×1.0 ，穿硬塑料管时其安全载流量为15A。
iii)选择电气设备
选择开关箱内隔离开关为HR6-10/310 ，其额定电流值为Ir = 10A。
漏电保护器：DZ15LE-10/4300，额定电流10A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
(4)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.33
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.6) = 7.6A
ii)选择导线
选择BX-4×1.0 ，穿硬塑料管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内隔离开关为HR6-15/310 ，其额定电流值为Ir = 15A。
漏电保护器：DZ15LE-15/4300，额定电流15A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
(5)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×3/(1.732×0.38×0.7) = 6.51A
ii)选择导线
选择BX-4×1.5 ，穿硬塑料管时其安全载流量为27A。
iii)选择电气设备
选择开关箱内隔离开关为HR6-15/310 ，其额定电流值为Ir = 15A。
漏电保护器：DZ15LE-15/4300，额定电流15A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
(6)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
同钢筋切断机
(7)、钢筋弯箍机开关箱至钢筋弯箍机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 1.02
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×1.5/(1.732×0.38×0.7) = 3.26A
ii)选择导线
选择BX-4×1.5 ，穿硬塑料管时其安全载流量为27A。
iii)选择电气设备
选择开关箱内隔离开关为HR6-20/310 ，其额定电流值为Ir = 20A。
漏电保护器：DZ15LE-20/4300，额定电流20A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
(8)、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.6 tgφ = 1.52
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×5/(1.732×0.38×0.6) = 12.66A
ii)选择导线
选择BX-4×1.0，穿硬塑料管时其安全载流量为18A。
iii)选择电气设备
选择开关箱内隔离开关为HR6-15/310 ，其额定电流值为Ir = 15A。
漏电保护器：DZ15LE-15/4300，额定电流15A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
砂浆机开关箱及出线同钢筋调直机。
(9)、电渣压力焊机开关箱至电渣压力焊机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 2.29
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×47/(1.732×0.38×0.7) = 102A
ii)选择导线
选择BLV-3×35+1×16 ，其安全载流量为121A。
iii)选择电气设备
选择开关箱内隔离开关为HR6-160/310 ，其额定电流值为Ir = 160A。
漏电保护器：DZ15LE-160/4300，额定电流160A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
(10)、闪光对焊机开关箱至闪光对焊机导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Kx = 1 Cosφ = 0.7 tgφ = 2.29
Ijs = Kx×Pe /(1.732×Ue ×Cosφ) = 1×76/(1.732×0.38×0.7) = 165A
ii)选择导线
选择BLV-3×70+1×16 ，其安全载流量为192A。
iii)选择电气设备
选择开关箱内隔离开关为HR6-250/310 ，其额定电流值为Ir = 250A。
漏电保护器：DZ15LE-250/4300，额定电流400A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
(11)、施工现场干线导线截面及出线开关的选择(从甲方电源箱AL至总配电箱AZ，线路长约400米)
i) 计算电流：
按导线安全载流量：
Kx = 1 ，Cosφ = 0.75，
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 1×144.5/(1.732×0.38×0.75) = 292A
按允许电压降：C=46.3（铝线） △U =5%
S = （ΣP×L）%/C△U = 144.5×200/(46.3×5) = 125mm2
根据以上计算，干线导线截面选用BLV型 3×150+1×95+1×95或BV型3×95+1×55+1×35塑料绝缘电线。空气中明敷时其安全载流量为303A。
ii)选择出线开关
干线出线隔离开关选择HR6-400/310，其额定电流值为Ir =400A。
漏电保护器：DZ15LE-400/4300，额定电流400A，额定剩余动作电流100mA，漏电动作时间＜0.2S 。
(12)、A分配电箱进线及进线开关的选择 (1#塔吊、1#搅拌机、移动箱A1、A2)，B、C分配电箱同(2#塔吊、2#搅拌机、钢筋加工机械、移动箱)。
i) 进线开关
计算电流
Kx = 1 ，Cosφ = 0.7，
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 1×37.5/(1.732×0.38×0.7) = 81A
ii)选择导线
选择BLV-4×50+35，空气明敷时其安全载流量为154A。
iii)选择电气设备
进线隔离开关选择HR6-250/310 ，其额定电流值为Ir =250A；断路器（空气开关）为DZ20Y-250/4300 ，其脱扣器整定电流值为Ir = 250A。
出线隔离开关和断路器（空开）由前面开关箱参选即可。
(13)、移动分配电箱A1、A2、B1进线导线截面及开关的选择 (平板式振动器、插入式振动器、木工电锯、照明)
i) 进线开关
计算电流
Kx = 1 ，Cosφ = 0.7，
Ijs = Kx×ΣPe/(1.732×Ue×Cosφ) = 1×11/(1.732×0.38×0.7) = 24A
ii)选择导线
选择BX-5×2.5，空气明敷时其安全载流量为35A。
iii)选择电气设备
进线隔离开关选择HR6-40/310 ，其额定电流值为Ir =40A；断路器（空气开关）为DZ20-40/4300，其脱扣器整定电流值为Ir = 40A。
出线隔离开关和断路器（空开）由前面开关箱参选即可。
2.5.3、办公区和生活区配电干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线空气明敷,室外架空铝导线按机械强度的最小截面为16mm2，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。
办公区和生活区照明开关箱D至照明导线截面及开关箱内电气设备选择（开关箱以下机械启动后需要系数取1）:
i)计算电流
Cosφ = 0.75
Ijs = Pe /(Ue ×Cosφ) =14.5/(0.22×0.75) = 88A
ii)选择导线
选择BLV-3×25+16 ，空气明敷时其安全载流量为98A。室外架空铝芯导线按机械强度的最小截面为16mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为HR6-100/310 ，其额定电流值为Ir = 100A。
漏电保护器为 DZ10L-100/4300，额定电流100A，额定剩余动作电流30mA，漏电动作时间＜0.1S 。
2.5.4、选择总箱的进线截面及进线开关:
根据最大的干线电流和前面第2、3部分计算的电流，两者中取大值。
Ijs=292A
查表得室外架空线路25 °C时铝芯塑料绝缘导线BLV-3×150+1×95+1×95，其安全载流量为303A，能够满足使用要求。
(2)选择总进线开关：HR6-400/310 ，其脱扣器整定电流值为Ir = 400A。
(3)选择总配电箱中漏电保护器：DZ20L-400/4300，额定电流400A，额定剩余动作电流100mA，漏电动作时间＜0.2S 。
三、供电方案
3.1 三级配电方案
考虑施工现场实际情况及用电需求，钢筋加工场每@10m和每施工段每层设置二级分配电箱，安装位置为每层的距离平分均匀布置，其电源线引自一级分配电箱。示意图如下：

三相四线制供电TN—S系统示意图如下：
L1、L2、L3—相线；N—工作零线；PE—保护零线；RCD—漏电保护器。
漏电保护器的接线方法如下图示：

供电线路选用五芯电缆，供电系统做到“三级配电，二级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。
三级配电示意图如下：

3.2末端开关箱设计方案
3.2.1开关箱闸刀开关、漏电保护器选择
从施工机械设备计划表中知道，大容量的机具，如塔吊、钢筋闪光对焊机、电渣压力焊，应该采用单独的开关箱。除此以外的开关箱所供电的设备以电焊机的容量为最大，按此进行相关断路器、插座容量选择。
I线＝50.7A
10mm2的BV铜芯塑料导线的容许持续电流为75A。因此选用10mm2的BV铜芯塑料导线为末端开关箱导线。

3.2.2末端开关箱外形尺寸

3.3 塔吊专用配电箱设计方案
3.3.1 塔吊专用配电箱闸刀开关、漏电保护器选择
I线＝78.1A
闸刀开关选择采用100A，型号HRT0型石板闸。漏电保护器选择采用100A，型号DZ47LE-100/3。选择专用配电箱的电缆（或导线）为16 mm2铜芯线。
3.3.2 塔吊专用配电箱外形尺寸

3.4 二级分配电箱设计方案
小容量的二级分配电箱装四个闸刀开关，分四个回路接出，系统图如下

大容量的二级分配电箱装三个空气开关，分三个回路接出，系统图如下

二级分配电箱的外形尺寸如下

3.5 一级配电屏
利用原配电房内的配电屏作为一级配电屏。将电源用三个回路接出，每个回路200A。
一级配电屏的系统图如下。

配电干线沿施工道路砌沟埋地敷设。穿塑料管作为加强绝缘保护。配电箱按规范要求设置漏电保护器、闸刀等电器，支路电线为70㎜2铝芯塑料线。
具体线路布置详见施工现场临时用电平面布置图。
四、敷设施工
4.1 室内配线
4.1.1.室内配线必须采用绝缘导线，穿PVC管敷设及采用瓷瓶敷设，距地面高度不得小于2.5米。
4.1.2.进户线过墙应穿管保护，距地面不得小于2.5米，并应采取防雨措施。
4.1.3.进户线的室外端应采用绝缘子固定。
4.1.4.室内配线所用导线截面，应根据用电设备的计算负荷确定，铜线截面最小不应小于1.5mm2。
4.2 配电箱及开关箱的设置
4.2.1.施工现场加工场等的二级配电箱沿建筑物四周每隔20m设置一个。
4.2.2.动力配电箱与照明配电箱宜分开设置，如合置在一配电箱内，动力和照明回路应分开设置。
4.2.3.开关箱应由末级分配电箱配电，进入开关箱和电源线严禁用插座联接。
4.2.4.配电箱、开关箱周围有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、修理和通行的物品，不得有灌木、杂草。
4.2.5.配电箱、开关箱应用铁板（厚度大于1.5mm）或优质绝缘材料，不得使用木质开关板。
4.2.6.配电箱、开关箱应装设端正牢固，安装在坚固的支架上，室外固定支架应做大一些，留有余地，并有遮雨棚，固定配电箱的下底与地面垂直距离应大于1.3m，小于1.5m。移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。
4.2.7.配电箱、开关箱内应有专用零线端子和地线端子，其零线应通过零线接线端子板连接，其保护地线应通过地线接线端子板连接。
4.2.8.配电箱、开关箱内的连接线应利用绝缘导线，接头不得有松动，不得有外露带电部分，多股导线平压应有接线鼻子。
4.2.9.配电箱、开关箱的金属箱体、电器安装的金属板及箱内电器，不应带电，金属底座、外壳等必须作保护接零或接地。
4.2.10.配电箱、开关箱必须防雨、防尘。
4.3 电器装置的选择
4.3.1.配电箱、开关箱内的电器必须可靠接地，不准使用破损、不合格的电器。开关箱必须实行“一机、一箱、一闸、一漏”制。
4.3.2.施工电气装置实行三级漏电保护，保护进线的漏电开关动作电流应大于30mA，时间应大于0.1S，保护分干线的漏电开关50-100mA，动作时间0.1S；保护30A电流以下电气设备的漏电开关，动作电流30mA，时间0.1S。在潮湿环境、金属窗口内和可能发生二次伤害的场所，其漏电开关动作电流为15mA，如：潜水泵、手持电动工具、夯土机等。
4.3.3.开关箱内的开关电器，在任何情况下都应能使用电设备实行电源隔离，必须装设漏电器。
4.3.4.漏电保护器应装设在配电箱和开关箱电源隔离开关负荷侧。
4.3.5.配电箱、开关箱中导线的进线口和出线口应设在箱底，严禁设在箱体的上顶面、侧面、后面或箱门处，进出线应保护套管。移动式配电箱和开关箱的进出线必须采用绝缘电缆。
4.3.6.熔断器、熔体必须满足保护要求，熔体不得削小或合股使用，不许用普通铜丝代替熔丝。熔体必须有保护罩，不得无罩使用。
4.4 照明部份
4.4.1.移动灯具应使用安全电压，特别是移动碘钨灯应使用36V。220V的灯具只能作固定灯具。
4.4.2.特殊场所使用安全电压照明器，在特别潮湿场所（如人工挖孔桩井下、地下室等）及金属窗口内工作的照明电源电压不得大于12V。
4.4.3.照明系统中每一个单回路上应装漏电保护器，灯具和插座总量不应超过25个，功率小于3KW，并应装设熔断电流为15A以下的熔断器保护。
4.4.4.照明灯具的金属外壳必须作保护接地，在露天工作的灯具应选用防水型灯具。
4.4.5.室外灯具距地面不得低于3m，室内灯具不得低于2.4m，若低于上述值，则应采取安全电压36V。
4.4.6.路灯的每个灯具应单独装设熔断器保护，灯头线应做好防水弯。
4.4.7.荧光灯管应用光管支架固定，钠、铊、铟等金属卤化灯具的安装高度宜在5m以上，灯线应在接线柱上固定，不得挨靠灯具表面。
4.5 电动建筑机械和手持电动工具
4.5.1.建立专人专机负责制。
4.5.2.对产生振动的设备其保护零线的连接点不少于两处。
4.5.3.每一台电动建筑机械或手持电动工具的开关箱内，除应装设负荷、短路、漏电保护装置外，还必须装设隔离开关。
4.5.4.使用焊接机械必须按规定穿戴防护用品，对发机式电流弧焊机的换向器，。应经常检查和维护。
4.5.5.焊接机械的二次线应采用耐气候型的橡皮护套铜芯电器，并不有接头，外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作好检查，运转达正常方可使用。
4.5.6.垂直运输设备（包括塔吊）应装设紧急断电开关。
以上未详之处，应对照“JGJ46-2005”—《施工现场临时用电安全技术规范》。
五 、接地与防雷
5.1 一般规定
5.1.1．本工程的施工现场与外电线路共用同一个供电系统，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。采用TN系统做保护接零，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN—S接零保护系统。如下图：

5.1.2．在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线连接。
5.1.3．施工现场的临时用电电力系统严禁利用大地做相线或零线。
5.1.4．保护零线（PE线）所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表规定：
相线芯线截面S（㎜2）
PE线最小截面（㎜2）
S≤16
5
16＜S≤35
16
S＞35
S/2
5.1.5．保护零线必须采用绝缘导线。
配电装置和电动机械相连接的PE线应为截面不小于2.5㎜2的绝缘多股铜线。手持式电动工具的PE线应为截面不小于1.5㎜2的绝缘多股铜线。
5.1.6．PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
5.1.7．相线、N线、PE线的颜色标记必须符合以下规定：相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色。任何情况下上述颜色标记严禁混用和互相代用。
5.2 保护接零
5.2.1．在TN系统中，下列电气设备不带电的外露可导电部分应做保护接零：
①电机、变压器、电器、照明器具、手持式电动工具的金属外壳；
②电气设备传动装置的金属部件；
③配电柜或控制柜的金属框架；
④配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；
⑤电力线路的金属保护管、敷线的钢索、起重机的底座和轨道、滑升模板金属操作平台等；
⑥安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。
5.2.2．隧道、水池、地下室等潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零。
5.2.3．在TN系统中，下列电气设备不带电的外露可导电部分，可不做保护接零：
①在木质、沥青等不良导电地坪的干燥房间内，交流电压380V及以下的电气装置金属外壳（当维修人员可能同时触及电气设备金属外壳和接地金属物件时除外）；
②安装在配电柜、控制柜金属框架和配电箱的金属箱体上，且与其可靠电气连接的电气测量仪表、电流互感器、电器的金属外壳。
5.3 接地与接地电阻
5.3.1．TN系统的保护零线除必须在配电室或配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
5.3.2．在TN系统中，保护零线每一处重复接地装置的接地电阻值不应大于10Ω。在工作接地电阻值允许达到10Ω的电力系统中，所有重复接地的等效电阻值不应大于10Ω。
5.3.3．在TN系统中，严禁将单独敷设的工作零线再做重复接地。
5.3.4．每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。
5.3.5．不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。
5.3.6．接地可利用自然接地体，但应保证其电气连接和热稳定。
5.3.7．在有静电的施工现场内，对集聚在机械设备上的静电应采取接地泄漏措施。每组专设的静电接地体的接地电阻值不应大于100Ω，高土壤电阻率地区不应大于1000Ω。
5.4 防雷
5.4.1．在土壤电阻率低于200Ω·m区域的电杆可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。
5.4.2．桂林市地区的年平均雷暴日数为78.2d。本施工现场内的起重机（塔吊等）、钢井架、龙门架等机械设备，以及钢外脚手架和正在施工的在建工程等的金属结构，当其高度≥20m和在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外时，需安装防雷装置。当最高机械设备上的避雷针（接闪器）的保护范围能覆盖其他设备，且又最后退出现场，则其他设备可不设防雷装置。
5.4.3．机械设备或设施的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。
5.4.4．机械设备上的避雷针（接闪器）长度应为1～2m。塔吊可不另设避雷针（接闪器）。
5.4.5．安装避雷针（接闪器）的机械设备，所有固定的动力、控制、照明、信号及通信线路，宜采用钢管敷设。钢管与该机械设备的金属结构体应做电气连接。
5.4.6．施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。
5.4.7．做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。
六 、安全用电管理措施
6.1.本工程施工临时用电采用TN—S系统，电缆采用五芯电缆，整个供电系统遵循“三级配电、两级保护”。
6.2.现场用电执行《施工现场临时用电安全技术规范》（JGJ46—2005规定，并满足《建筑施工安全检查标准》（JGJ59—99）要求。）
6.3.供电线路应由专业电工定期巡视检查。
6.4.配电箱由专人负责管理及维修。
6.5.现场施工机具要做到“一机、一闸、一漏、一箱”，非专业施工人员不准随便触摸施工用电机具。
6.6.现场施工人员未经允许不得随意拖、接临时用电线路，更不能随意拆除接地保护线。
6.7.施工前检查供、用电设备是否正常，用电机具不允许“带病”工作。
6.8.严禁使用损坏的插头、插座及绝缘老化的电缆电线。
6.9.移动式临时配电箱应距地600mm以上。
6.10.配电箱附近不能堆放易燃易爆物品，配电箱应放置在干燥地段，并且周围要有足够的操作场地。
6.11.照明线路及灯具安装高度低于2.4m应采用36V安全电压，手持照明灯具应采用36V及以下安全电压。
6.12.低压配电的操作顺序如下，送电顺序：总配电箱→分配电箱→开关箱；停电顺序相反。
6.13.一级分配电箱至总箱的供电线路由项目经理部统一配置，二级分配电箱至末端开关箱的供电线路由各施工队配置。
6.14.施工现场的一切用电设备的安装必须严格执行施工组织设计，施工时，技术人员必须到现场向电气工人进行技术、安全、质量交底，安装完工后，必须会同技术、安技部门共同验收合格后才允许通电运行。30KW及以上的，施工机械安装后应会同质量安全部门检查验收合格才允许通电投入运行。
6.15.接地装置必须在线路及其配电装置投入运行前完工，并会同设计者及质量安全部门共同检测其接地电阻数值。接地电阻不合格者，严禁现场使用，并应增加人工接地体的数量，直至接地电阻合格为止。
6.16.在建工程不得在高、低压线路下方搭设作业棚或建造生活设施。在建工程与外电线路的边线之间必须保持4m的距离，机动车道与架空线路的最低点不小于6m，塔吊的任何部位或吊物与10KV以下架空线路距离不得小2m。
6.17.一切用电施工工具运至现场后，必须由电工检测其绝缘电阻及检查各部份电气附件是否完整无损。绝缘电阻小于0.5MΩ(手持电动工具及潜水泵应按具体的规定)或电气附件损坏的机具不得安装使用。
6.18.现场电工必须严格遵守操作规程、安装规程、安全规程，维修电气设备时应断开电源，验明三相无电，并在开关的手柄上挂上“严禁合闸、有人工作”的标牌子方能进行工作，并派专人看护，停送电必须由专业电工负责。
6.19.现场电工不得随意调整自动开关脱扣器的额定电流或开关、熔断器内的熔体规格，对总配电柜、干线、重要的分干线及大型施工机械的配电装置作上述调整，必须得到电气质安员同意后，方能实行。
6.20.现场一切电气设备必须由持证电工安装、维修，非电工不得私自安装、维修、移动一切电气设备。
6.21.运行中的漏电开关发生跳闸必须查明原因才能重新合闸送电，发现漏电开关损坏或失灵必须立即更换。严禁漏电开关撤出或大失灵的状态下运行，不许擅自修理漏电开关。
6.22.架空线路必须架设在使用电线杆上，严禁架设在树木、脚手架上。
6.23.上楼线路必须用专用街码沿建筑外柱上架设，并有保护措施，敷设时每层楼固定点不得少于一处。
6.24.移动电箱、电气设备的电缆、电线必须架空，离地高度不得少于1.8m，严禁拖地。
七、使用检查维护
7.1.电气设备必须建立专人专机责任制，并定期进行检查和维修保养，严禁非机械工、电工等操作机械设备、电气设备等违规行为。
7.2.基础工程使用的潜水泵，必须每上午上班前检查其绝缘电阻及负荷线，上午、下午上班前检查保护的漏电开关。
7.3.保护移动式（如一般的小型抽水面、打夯机）设备的漏电开关及线路应每周检查一次。
7.4.保护固定（使用时不移动或不经常移动）使用设备的漏电开关及电气设备开关箱，应每月最少检查一次。
7.5.电气线路、配电装置（包括发电机、配电房）接地装置的接地电阻每半年最少检查一次。
7.6.所有配电箱均应于每年的3月1日前全面检测一次。
7.7.所有配电箱均应编
