鲁特电工股份有限公司

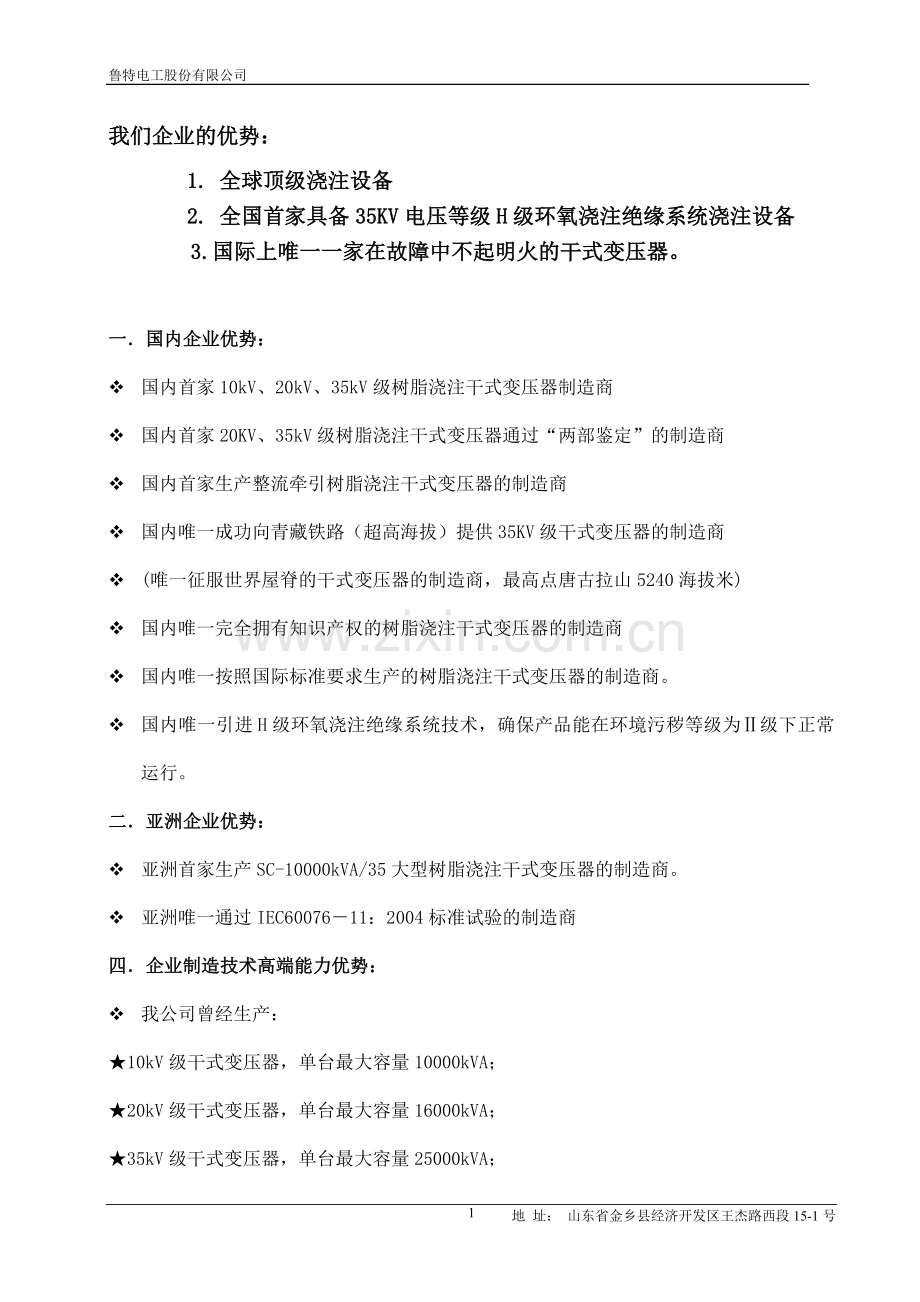

我们企业的优势：
1. 全球顶级浇注设备
2. 全国首家具备35KV电压等级H级环氧浇注绝缘系统浇注设备
3.国际上唯一一家在故障中不起明火的干式变压器。

一．国内企业优势：
v 国内首家10kV、20kV、35kV级树脂浇注干式变压器制造商
v 国内首家20KV、35kV级树脂浇注干式变压器通过“两部鉴定”的制造商
v 国内首家生产整流牵引树脂浇注干式变压器的制造商
v 国内唯一成功向青藏铁路（超高海拔）提供35KV级干式变压器的制造商
v (唯一征服世界屋脊的干式变压器的制造商，最高点唐古拉山5240海拔米)
v 国内唯一完全拥有知识产权的树脂浇注干式变压器的制造商
v 国内唯一按照国际标准要求生产的树脂浇注干式变压器的制造商。
v 国内唯一引进H级环氧浇注绝缘系统技术，确保产品能在环境污秽等级为Ⅱ级下正常运行。
二．亚洲企业优势：
v 亚洲首家生产SC-10000kVA/35大型树脂浇注干式变压器的制造商。
v 亚洲唯一通过IEC60076－11：2004标准试验的制造商
四．企业制造技术高端能力优势：
v 我公司曾经生产：
★10kV级干式变压器，单台最大容量10000kVA；
★20kV级干式变压器，单台最大容量16000kVA；
★35kV级干式变压器，单台最大容量25000kVA；
★110kV级干式变压器，最大容量31500kVA。

非常感谢您审阅此文件！

鲁特电工股份有限公司

企业简介
一、企业概况——年生产能力800万KVA
鲁特电工股份有限公司，座落在孔孟之乡、齐鲁故国的山东省金乡县，占地面积180000mm2。105国道从金乡境内穿过，公路运输极其方便，100km半径内有济宁、兖州、徐州、商丘等四大铁路交通枢纽，铁路运输也极其便捷。系国家电力变压器定点企业，中国电气机械制造业的骨干企业，其主导产品干式变压器、油浸式变压器，电压等级220KV及以下；年生产能力800万KVA。
我公司公司产品主要有：干式变压器、油浸式变压器、箱式变电站、输变电和输配电干式变压器、IE级核岛用干式变压器、船用干式变压器、整流牵引干式变压器、双分裂整流变压器、接地干式变压器、干式消弧线圈。我公司公司着眼于技术进步和卓越的客户服务，技术开发中心可为客户的电网保护提供设计与安装，技术服务人员可在24小时内响应客户的技术支持。
二、企业人员配置：
公司拥有员工420余人，其中各类专业技术人员127人，高级职称人员22人，中级职称人员76人，熟练的技术工人146人，研究设计人员30人，管理人员41人。
三、企业质量管理
质量是企业的生命，为确保产品的安全性能，公司除通过国家变压器质量监督检验中心的全部试验外，还先后通过ISO9001、ISO14001、CCC、中国节能等认证。公司产品被评为山东名牌，同时企业被评为国家级高新技术企业。
四、企业技术来源及进步——新专利、新技术、新工艺、新材料
我公司在引进德国薄绝缘干式变压器技术的基础上，对引进技术消化吸收的基础上，采用新技术、新工艺、新材料及本公司的专利技术成果不断改进产品结构、性能。成功开发第三代产品——SCB10型干式变压器，该型号产品可使干式变压器噪声降低15~20dB，损耗降低了10~35%，阻燃性能提高8倍，同时机械电气强度明显提高，外形更加美观。该系列干式变压器的性能指标在国内外干式变压器中处于领先水平。
·我公司公司生产的110kv级及以下S9、S10、S11、S15型油浸式变压器，是通过联合沈阳变压器研究所，吸收当前国际先进技术设计的。它具有空负载、损耗低、购置及运行成本小、安全可靠、无渗漏油等特点。
·为适应当前节能环保的大趋势，公司大力推出了非晶合金变压器。
五、企业设计能力——国内外领先水平
设计室共有设计人员30人，其中高级工程师8人，工程师22人，负责公司110kV级及以下变压器及各类特种变压器的设计与研发，现有PⅢ以上型计算机30台，设计软件为我公司与山东工业大学联合开发，变压器设计从电磁计算到结构设计出图全部由计算机完成。
六、企业制造能力
我公司生产：10kV级干式变压器；35kV级干式变压器，单台最大容量24000kVA；110kV级油浸式变压器，最大容量63000kVA。
公司拥有主要生产及试验设备320余台(套)，主要设备有：
*剪切设备：
采用比利时SOENEN公司生产的全自动数控剪切线，该生产线有六个料头，步进叠片，自动堆垛，最大加工尺寸为4640mm，宽为640mm，加工精度0.1mm，毛刺不大于0.01mm。
*浇注设备：
采用德国HEDRICH公司生产的真空浇注设备，该设备采用罗茨真空机组，同步计量泵计量，静态混料，薄膜脱气，自动化程度高，升温快，真空度可达0.01mbar。
*绕线设备:
我公司采用的自动绕线机, 具有微机控制、交流变频调速、自动排线、自动记数、张力自动控制等功能。人机对话,操作简单, 排线均匀并不伤绝缘,从而大大提高产品质量. 可加工线圈最大直径为1600mm. 最大高度为2000mm。
*检测设备:
公司拥有目前国内一流的干式变压器实验站, 建筑面积890m2, 其中包括297m3的电磁屏蔽室; 瑞士哈佛来TE561T局放仪; 800KV级雷电冲击设备及NSW-TTCS型变压器微机测试系统等。
*机加工设备:
浇注模具加工采用XHAD2414定梁龙门加工中心. 以确保模具的尺寸精度和表面光洁度。
七、 售后服务保障——24小时响应；产品保修四十年
我公司设有技术服务处和专职售后服务人员，24小时处理用户质量投诉和服务要求 、72小时完成质量纠正 。 我公司在全国各大城市设有二十个销售公司和办事处，并配有经过培训的技术支援人员，公司
将为用户提供最满意的服务。

产品简介
(一).绝缘
1.高压线圈：
我公司SCB系列型变压器的高压线圈采用的是特殊的分段圆筒式结构。层间电压值为200～250V，段间电压值为450V。而层间绝缘厚度为0.32～0.46mm，材料为无碱无蜡玻璃丝带，段间绝缘距离为35mm，材料为玻璃纤维，由不含填料（硅微粉）的环氧树脂在真空状态下渗透填充，这样树脂流动性好。在60℃时，浇注树脂的粘度仅为190mpa.s,其流动性可与75℃时蒸溜水相媲美，因此树脂无论从绕组的轴向还是辐向，均可完全浸透绕组的层间、匝间及段间，内部无空穴。由于环氧树脂渗透无碱无蜡玻璃丝带和玻璃纤维能力强，由环氧树脂和无碱无蜡玻璃丝带、玻璃纤维组成的复合绝缘耐受电压可达190KV/mm(阶梯试验1min,50Hz,90℃)。,所以我公司SCB系列型干式变压器完全能承受大气过电压或操作过电压75KV。
2.低压线圈：
我公司SCB系列产品低压采用箔式绕组结构，层间电压即为匝间电压，层间电压低，安全性能优异。所有绝缘材料均采用能承受12千伏H级环氧树脂预浸材料，所以低压线圈绝缘也可保证。
3.高低压电位之间的绝缘：
所有高低压线圈内外层均为1.5mm厚的环氧树脂，并用1m厚的环氧玻璃布绝缘筒加强，完全可以保证高压线圈工频耐受电压35kV和低压线圈工频耐受电压3kV。
(二).噪声
变压器噪声的主要声源是其铁芯硅钢片的磁致伸缩。磁致伸缩现象在于：在周期变化的磁场作用下，硅钢片改变了自身的尺寸，引起了空气的振动。其中沿磁力线方向的硅钢片尺寸增加，垂直于磁力线方向的硅钢片尺寸缩小，这是由于励磁时磁畴转动造成的。由于磁致伸缩的频率等于电网频率的两倍，所以振动是非正弦波，含有高次谐波。
另外，铁芯制造工艺对变压器噪声也有很大影响：
1.硅钢片接缝处局部磁致伸缩量较大。
2.硅钢片毛刺过大、片子不平整、波浪性大都可导致各片厚度和激磁特性不同，增大噪声。
3.铁芯固有的自振频率与硅钢片磁致伸缩的频率相近时，铁芯将共振，使变压器噪声骤增。
4.硅钢片的磁致伸缩引起的振动会传递到绕组、结构件中引起振动。
针对以上特性，我公司在SCB系列产品中采取了以下降低噪声的措施：
1.选用了磁致伸缩量较小的晶粒取向高导磁硅钢片。由于铁芯硅钢片磁致伸缩率与铁芯中的工作磁通密度有密切关系，磁通密度越大，磁致伸缩率越大，从而噪声越大。所以我公司SCB系列产品根据晶粒取向高导磁硅钢片的磁致伸缩曲线，将铁芯磁通密度选的较低（为1.3～1.4T）,充分避开了该硅钢片磁致伸缩量较大的区间。
2.在铁芯整体设计过程中，通过合理选择铁芯尺寸，使其固有自振频率避开磁致伸缩振动的基频及二、三、四次高频的频带范围，有效地消除了共振的产生。并且变压器噪声与变压器铁芯芯柱高有关，降低变压器铁芯芯柱高即可降低变压器噪声，实际经验来看，铁芯芯柱高/铁芯直径的值每减少0.1，变压器噪声就会降低5.7dB，为此，我公司在设计SCB系列产品时，尽量设计成矮粗形，以利于降低噪声。
3.我公司铁芯采用单片、五步进、纵向阶梯叠铁方式，可明显改善铁芯转角硅钢片接缝处的磁通密度分布。由于铁芯接缝在五处错开，这样在铁芯转角处截面积增加1.414倍，而有效厚度却只有原来的4/5，这样实际截面积是原来的1.414X4/5=1.13倍，即铁芯接缝处铁芯截面积增加了，磁通密度减小了，磁致伸缩量变小，噪声可以降低3～5dB。
4.我公司采用德国比利时SOENEN公司制造的TRL600型自动剪切线，确保硅钢片的精度，可保证其毛刺小于0.01mm和片型平整。
5.我公司SCB系列产品铁芯在结构上采用了闭锁式紧固件、钢拉板结构，确保绕组和结构件中振动为零。
（1）采用新型钢拉板。可对芯柱起到绷紧作用，避免其弯曲及收缩。
（2）通过蝶形弹簧压紧线圈，保证产品在运行中具有恒定的压紧力。同时，在铁芯与线圈之间环置有Ф8硅胶棒，等于在铁芯与线圈之间加了消音和缓冲。
通过以上措施，可保证SCB系列 (200～2500)KVA产品的噪声小于50dB。
(三).损耗
变压器的损耗有两种：空载损耗和负载损耗。
变压器的空载损耗包括磁致损耗、涡流损耗和附加损耗，这三种损耗基本上都与铁芯磁通密度的平方成正比，因此降低磁通密度不仅能减小噪声，还可以降低空载损耗。我公司选用的晶粒取向高导磁硅钢片，其单位铁损远低于其它硅钢片，并且通过严格控制硅钢片的毛刺和波浪性可降低附加损耗，所以我公司SCB系列型产品空载损耗相对于GB/T 10228-97降低30%以上。
变压器的负载损耗包括基本铜耗和附加铜耗，这两种损耗基本上都与线圈的电流密度的平方成正比。我公司SCB系列型产品高低压线圈电流密度均控制在较低的水平，并通过合理选择导体截面降低涡流损耗,保证负载损耗相对于GB/T 10228-97降低15%以上。
总损耗值相对于GB/T 10228-97降低20%以上。
(四).局部放电量
局部放电量（局放）是影响干式变压器的使用寿命的一项重要指标。局部放电量过大，将减少变压器的寿命。我公司采用德国HEDRICH公司生产的全自动浇注生产线，浇注时真空度控制在50Pa,并采用德国HEDRICH公司提供的浇注固化工艺和我公司多年生产经验，使局部放电起始电压可达8KV/mm(针-板结构，50Hz,90℃), 局部放电量小于5PC。
(五).抗突发短路性能
当变压器绕组流过电流时，其周围会产生漏磁场，载流导体在漏磁场的作用下会产生电磁力，而且电磁力与电流的平方成正比。当变压器在额定负载下，作用在线圈上的电磁力很小，但突然短路时，电流很大，在漏磁场作用下，电磁力是额定时的几百倍，会导致变压器线圈变形、击穿、烧毁。
我公司SCB系列型产品低压绕组采用箔式结构，由于箔式绕组端部漏磁较小，而且电流密度可以根据高压线圈电流自动调整，使高低压线圈磁势得到平衡，电场分布均匀，有效地消除了轴向和径向电磁力。并且我公司SCB系列型变压器高压线圈经真空浇注固化, 低压线圈经真空干燥固化后，树脂、导体、玻璃纤维紧密地结合，构成坚固的钢体结构。其中树脂与玻璃纤维固化形成的复合绝缘，其抗拉强度达到600～700MPa,为铜的抗拉强度的3倍（铜的抗拉强度为230 MPa）,再者，采用的闭锁式紧固件、钢拉板结构等使产品整体抗突发短路能力有效增强。
（六）.散热效果及使用寿命
我公司SCB系列型产品不仅电流密度与磁通密度低,而且产品表面绝缘仅有1.5mm厚，同树脂加填料（硅微粉）的产品表面绝缘2.5mm厚相比，大大地提高了线圈表面的散热效率。并且线圈设有散热的轴向气道。我公司SCB系列型产品温升不超过 100K(标准规定F级绝缘温升限值为100K)，大大提高了干式变压器的散热。
(七).空载电流
由于空载电流与励磁阻抗成反比，励磁阻抗越大，空载电流越小，励磁阻抗与磁路的磁导基本成正比。我公司SCB系列产品铁芯磁通密度低，选用高导磁硅钢片，同时铁芯的五步进工艺保证了铁芯的磁导率较高，可确保有极小的空载电流。
(八).附机
1.我公司SCB系列变压器可配有温控及显示装置，通过在低压线圈内部埋有的热电阻传感器，可以测试线圈内部温度及做过载保护之用。为能选择冷却风机的运行方式，设有一套手动操作的选择切换开关，具有自动和手动两个位置。温控及显示装置有抗电磁干扰能力，并具有下述功能：
1)具有三相巡回显示及最大值显示
2)超温报警显示并输出
3)超温跳闸显示并输出
4)冷却用风机的启停
5）风机定时启动功能
6）控制输出功能检测
7）开门报警功能
8）“黑匣子”功能
9）4~20mA电流输出功能等
2.我公司SCB系列变压器可配有风冷系统，变压器在自然冷却条件(AN)下，可在额定容量下长期安全运行，强迫空气冷却(AF)时，可增容40～50%。
3.我公司SCB系列变压器还可配有防护外壳，防护等级一般为IP20，含义是防止直径大于12mm的物体进入壳内，为保证冷却空气流通，这种外壳底板、顶板均由网孔板制成。IP23防护等级比IP20更进一步，IP23除具有IP20的防护功能外，还可防止与垂直线成60°角以内的淋水滴入。外壳的材料有铝合金及钢板。若外壳由钢板制成时，可根据用户指定的颜色涂漆。
4.我公司SCB系列变压器中性点可直接接地或通过小电阻接地。
非常感谢你审批此文件！
